Техническое обслуживание автомобиля
8:15

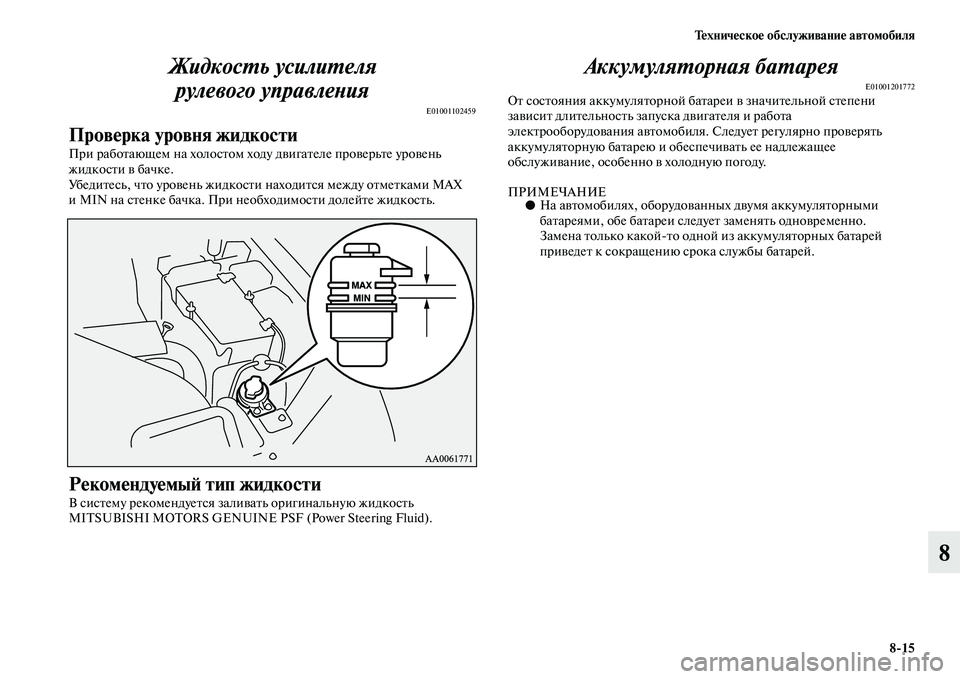

8 Жидкость усилителя
рулевого управления
E01001102459
Проверка уровня жидкости
При работающем на холостом ходу двигателе проверьте уровень
жидкости в бачке.
Убедитесь, что уровень жидкости находится между отметками MAX
и MIN на стенке бачка. При необходимости долейте жидкость.
Рекомендуемый тип жидкости
В систему рекомендуется заливать оригинальную жидкость
MITSUBISHI MOTORS GENUINE PSF (Power Steering Fluid).
Аккумуляторная батарея
E01001201772От состояния аккумуляторной батареи в значительной степени
зависит длительность запуска двигателя и работа
электрооборудования автомобиля. Следует регулярно проверять
аккумуляторную батарею и обеспечивать ее надлежащее
обслуживание, особенно в холодную погоду.
ПРИМЕЧАНИЕ●На автомобилях, оборудованных двумя аккумуляторными
батареями, обе батареи следует заменять одновременно.
Замена только какойто одной из аккумуляторных батарей
приведет к сокращению срока службы батарей.

8:16 Техническое обслуживание автомобиля
8

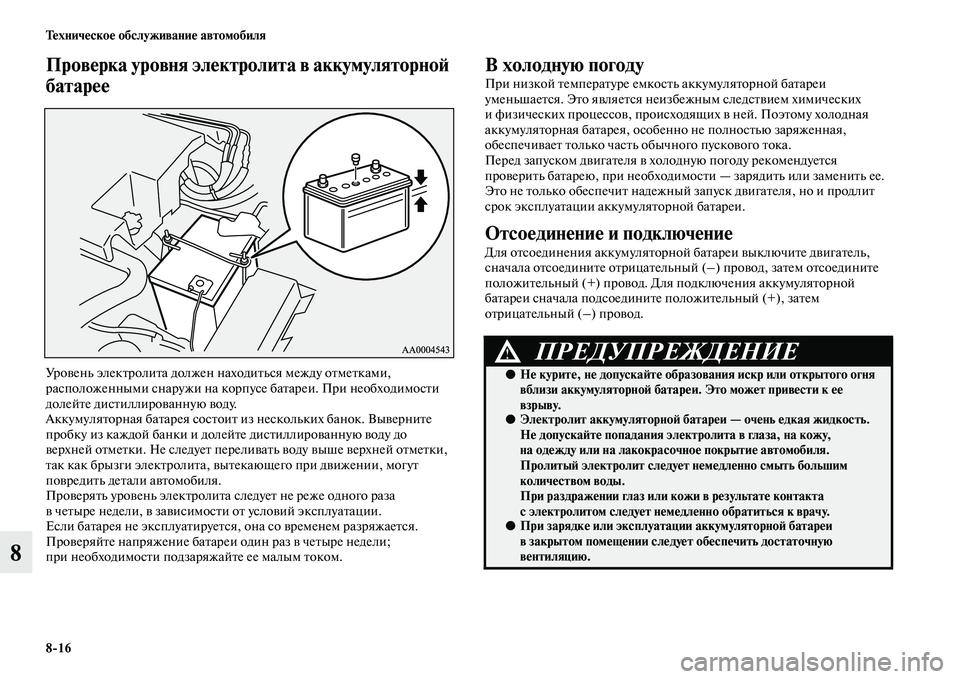

Проверка уровня электролита в аккумуляторной
батарее
Уровень электролита должен находиться между отметками,
расположенными снаружи на корпусе батареи. При необходимости
долейте дистиллированную воду.
Аккумуляторная батарея состоит из нескольких банок. Выверните
пробку из каждой банки и долейте дистиллированную воду до
верхней отметки. Не следует переливать воду выше верхней отметки,
так как брызги электролита, вытекающего при движении, могут
повредить детали автомобиля.
Проверять уровень электролита следует не реже одного раза
в четыре недели, в зависимости от условий эксплуатации.
Если батарея не эксплуатируется, она со временем разряжается.
Проверяйте напряжение батареи один раз в четыре недели;
при необходимости подзаряжайте ее малым током.
В холодную погоду
При низкой температуре емкость аккумуляторной батареи
уменьшается. Это является неизбежным следствием химических
и физических процессов, происходящих в ней. Поэтому холодная
аккумуляторная батарея, особенно не полностью заряженная,
обеспечивает только часть обычного пускового тока.
Перед запуском двигателя в холодную погоду рекомендуется
проверить батарею, при необходимости — зарядить или заменить ее.
Это не только обеспечит надежный запуск двигателя, но и продлит
срок эксплуатации аккумуляторной батареи.
Отсоединение и подключение
Для отсоединения аккумуляторной батареи выключите двигатель,
сначала отсоедините отрицательный (–) провод, затем отсоедините
положительный (+) провод. Для подключения аккумуляторной
батареи сначала подсоедините положительный (+), затем
отрицательный (–) провод.
ПРЕДУПРЕЖДЕНИЕ!
●Не курите, не допускайте образования искр или открытого огня
вблизи аккумуляторной батареи. Это может привести к ее
взрыву.
●Электролит аккумуляторной батареи — очень едкая жидкость.
Не допускайте попадания электролита в глаза, на кожу,
на одежду или на лакокрасочное покрытие автомобиля.
Пролитый электролит следует немедленно смыть большим
количеством воды.
При раздражении глаз или кожи в результате контакта
с электролитом следует немедленно обратиться к врачу.
●При зарядке или эксплуатации аккумуляторной батареи
в закрытом помещении следует обеспечить достаточную
вентиляцию.

Техническое обслуживание автомобиля
8:17
8

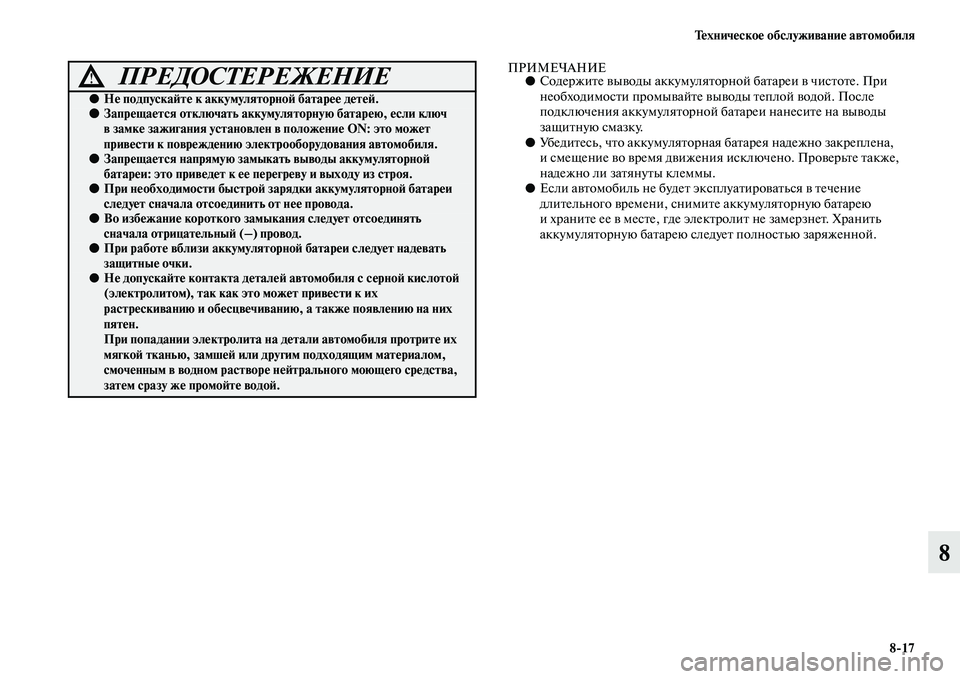

ПРИМЕЧАНИЕ●Содержите выводы аккумуляторной батареи в чистоте. При
необходимости промывайте выводы теплой водой. После
подключения аккумуляторной батареи нанесите на выводы
защитную смазку.
●Убедитесь, что аккумуляторная батарея надежно закреплена,
и смещение во время движения исключено. Проверьте также,
надежно ли затянуты клеммы.
●Если автомобиль не будет эксплуатироваться в течение
длительного времени, снимите аккумуляторную батарею
и храните ее в месте, где электролит не замерзнет. Хранить
аккумуляторную батарею следует полностью заряженной.ПРЕДОСТЕРЕЖЕНИЕ!
●Не подпускайте к аккумуляторной батарее детей.●Запрещается отключать аккумуляторную батарею, если ключ
в замке зажигания установлен в положение ON: это может
привести к повреждению электрооборудования автомобиля.
●Запрещается напрямую замыкать выводы аккумуляторной
батареи: это приведет к ее перегреву и выходу из строя.
●При необходимости быстрой зарядки аккумуляторной батареи
следует сначала отсоединить от нее провода.
●Во избежание короткого замыкания следует отсоединять
сначала отрицательный (–) провод.
●При работе вблизи аккумуляторной батареи следует надевать
защитные очки.
●Не допускайте контакта деталей автомобиля с серной кислотой
(электролитом), так как это может привести к их
растрескиванию и обесцвечиванию, а также появлению на них
пятен.
При попадании электролита на детали автомобиля протрите их
мягкой тканью, замшей или другим подходящим материалом,
смоченным в водном растворе нейтрального моющего средства,
затем сразу же промойте водой.

8:18 Техническое обслуживание автомобиля

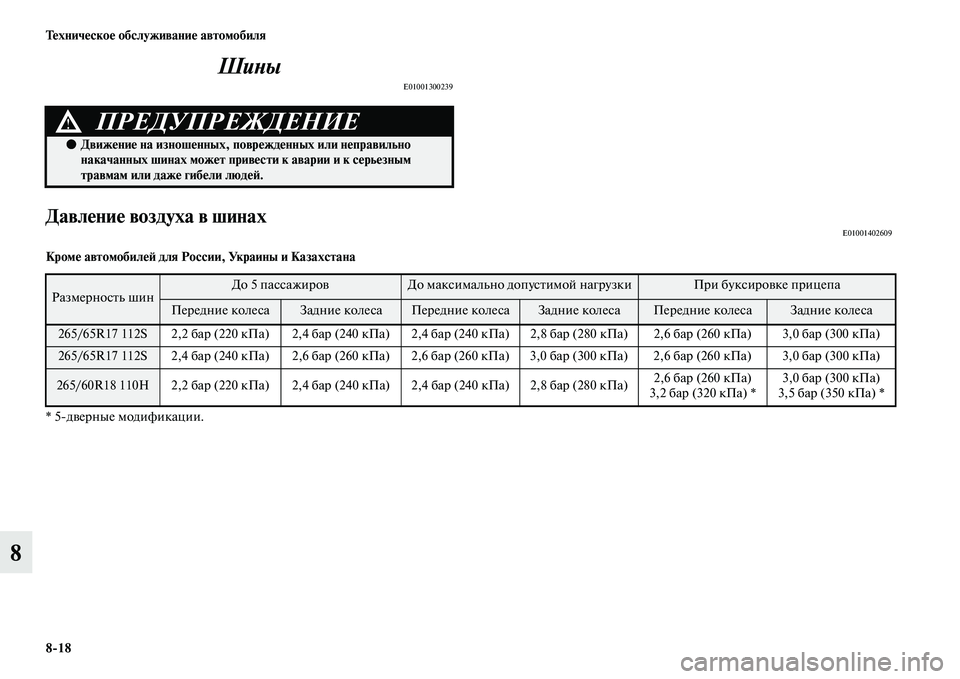

8Шины
E01001300239
Давление воздуха в шинахE01001402609
Кроме автомобилей для России, Украины и Казахстана
* 5дверные модификации.
ПРЕДУПРЕЖДЕНИЕ!
●Движение на изношенных, поврежденных или неправильно
накачанных шинах может привести к аварии и к серьезным
травмам или даже гибели людей.
Размерность шинДо 5 пассажировДо максимально допустимой нагрузкиПри буксировке прицепа
Передние колесаЗадние колесаПередние колесаЗадние колесаПередние колесаЗадние колеса
265/65R17 112S 2,2 бар (220 кПа) 2,4 бар (240 кПа) 2,4 бар (240 кПа) 2,8 бар (280 кПа) 2,6 бар (260 кПа) 3,0 бар (300 кПа)
265/65R17 112S 2,4 бар (240 кПа) 2,6 бар (260 кПа) 2,6 бар (260 кПа) 3,0 бар (300 кПа) 2,6 бар (260 кПа) 3,0 бар (300 кПа)
265/60R18 110H 2,2 бар (220 кПа) 2,4 бар (240 кПа) 2,4 бар (240 кПа) 2,8 бар (280 кПа)2,6 бар (260 кПа)
3,2 бар (320 кПа) *3,0 бар (300 кПа)
3,5 бар (350 кПа) *

Техническое обслуживание автомобиля
8:19
8

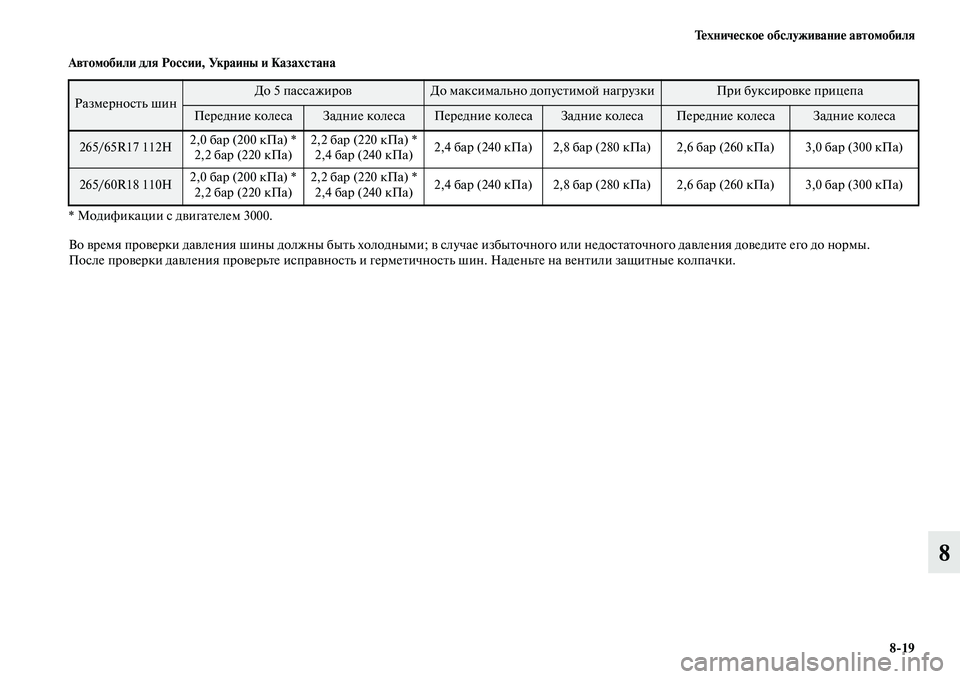

Автомобили для России, Украины и Казахстана
* Модификации с двигателем 3000.
Во время проверки давления шины должны быть холодными; в случае избыточного или недостаточного давления доведите его до нормы.
После проверки давления проверьте исправность и герметичность шин. Наденьте на вентили защитные колпачки.
Размерность шинДо 5 пассажировДо максимально допустимой нагрузкиПри буксировке прицепа
Передние колесаЗадние колесаПередние колесаЗадние колесаПередние колесаЗадние колеса
265/65R17 112H2,0 бар (200 кПа) *
2,2 бар (220 кПа)2,2 бар (220 кПа) *
2,4 бар (240 кПа)2,4 бар (240 кПа) 2,8 бар (280 кПа) 2,6 бар (260 кПа) 3,0 бар (300 кПа)
265/60R18 110H2,0 бар (200 кПа) *
2,2 бар (220 кПа)2,2 бар (220 кПа) *
2,4 бар (240 кПа)2,4 бар (240 кПа) 2,8 бар (280 кПа) 2,6 бар (260 кПа) 3,0 бар (300 кПа)

8:20 Техническое обслуживание автомобиля
8

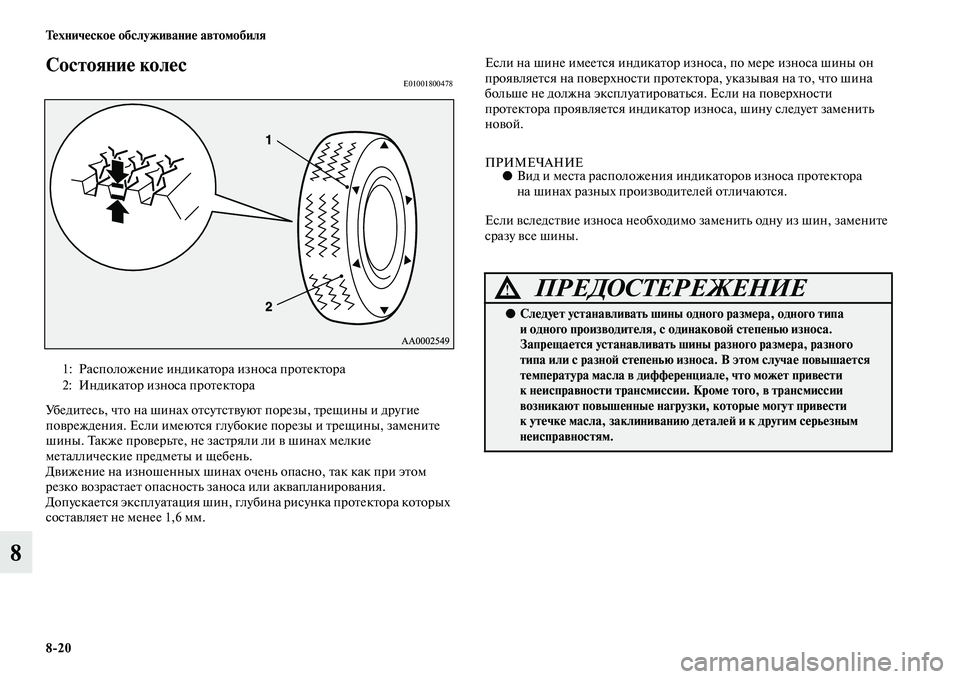

Состояние колесE01001800478
Убедитесь, что на шинах отсутствуют порезы, трещины и другие
повреждения. Если имеются глубокие порезы и трещины, замените
шины. Также проверьте, не застряли ли в шинах мелкие
металлические предметы и щебень.
Движение на изношенных шинах очень опасно, так как при этом
резко возрастает опасность заноса или аквапланирования.
Допускается эксплуатация шин, глубина рисунка протектора которых
составляет не менее 1,6 мм.Если на шине имеется индикатор износа, по мере износа шины он
проявляется на поверхности протектора, указывая на то, что шина
больше не должна эксплуатироваться. Если на поверхности
протектора проявляется индикатор износа, шину следует заменить
новой.
ПРИМЕЧАНИЕ●Вид и места расположения индикаторов износа протектора
на шинах разных производителей отличаются.
Если вследствие износа необходимо заменить одну из шин, замените
сразу все шины.
1: Расположение индикатора износа протектора
2: Индикатор износа протектора
ПРЕДОСТЕРЕЖЕНИЕ!
●Следует устанавливать шины одного размера, одного типа
и одного производителя, с одинаковой степенью износа.
Запрещается устанавливать шины разного размера, разного
типа или с разной степенью износа. В этом случае повышается
температура масла в дифференциале, что может привести
к неисправности трансмиссии. Кроме того, в трансмиссии
возникают повышенные нагрузки, которые могут привести
к утечке масла, заклиниванию деталей и к другим серьезным
неисправностям.

Техническое обслуживание автомобиля
8:21
8

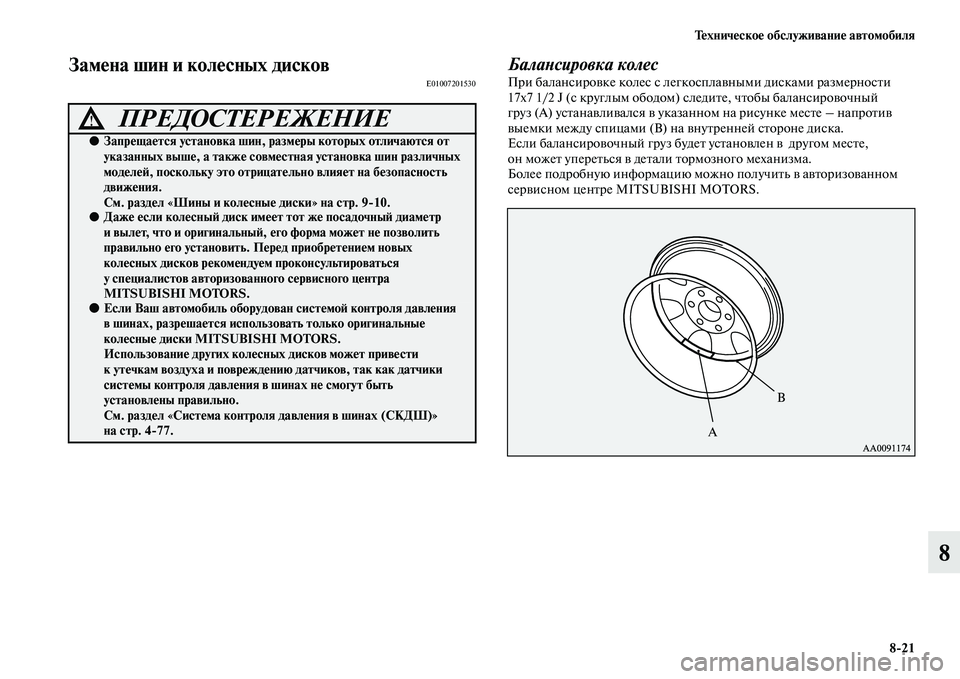

Замена шин и колесных дисковE01007201530Балансировка колесПри балансировке колес с легкосплавными дисками размерности
17x7 1/2 J (с круглым ободом) следите, чтобы балансировочный
груз (A) устанавливался в указанном на рисунке месте – напротив
выемки между спицами (B) на внутренней стороне диска.
Если балансировочный груз будет установлен в другом месте,
он может упереться в детали тормозного механизма.
Более подробную информацию можно получить в авторизованном
сервисном центре MITSUBISHI MOTORS.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается установка шин, размеры которых отличаются от
указанных выше, а также совместная установка шин различных
моделей, поскольку это отрицательно влияет на безопасность
движения.
См. раздел «Шины и колесные диски» на стр. 9:10.
●Даже если колесный диск имеет тот же посадочный диаметр
и вылет, что и оригинальный, его форма может не позволить
правильно его установить. Перед приобретением новых
колесных дисков рекомендуем проконсультироваться
у специалистов авторизованного сервисного центра
MITSUBISHI MOTORS.
●Если Ваш автомобиль оборудован системой контроля давления
в шинах, разрешается использовать только оригинальные
колесные диски MITSUBISHI MOTORS.
Использование других колесных дисков может привести
к утечкам воздуха и повреждению датчиков, так как датчики
системы контроля давления в шинах не смогут быть
установлены правильно.
См. раздел «Система контроля давления в шинах (СКДШ)»
на стр. 4:77.
B
A

8:22 Техническое обслуживание автомобиля
8
Шины с направленным рисунком протектораE01001901203Зимние шиныE01002001894Для движения по снегу и льду рекомендуется использовать зимние
шины. Чтобы обеспечить курсовую устойчивость автомобиля, на все
колеса следует устанавливать шины одинакового размера
и с одинаковым рисунком протектора.
Если износ зимних шин превышает 50 %, то их не следует
использовать в качестве зимних.
Не разрешается устанавливать зимние шины, не рекомендованные
для использования на автомобиле.
ПРИМЕЧАНИЕ●Использование зимних шин (скорость движения,
необходимость установки, тип и т. д.) регламентируется
правилами, отличающимися в зависимости от особенностей
региона. Соблюдайте правила, действующие в местности, где
эксплуатируется автомобиль.
●Если колеса крепятся фланцевыми гайками, то при установке
колес со стальными дисками их необходимо заменить
коническими гайками.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если на боковинах шин имеются стрелки (А), указывающие
направление вращения колеса, то при установке колеса
на автомобиль следите за тем, чтобы направление стрелок
на шинах совпадало с направлением вращения колеса при
движении автомобиля вперед. Если стрелка будет направлена
против вращения колеса, эксплуатационные характеристики
шины ухудшатся.
ПРЕДОСТЕРЕЖЕНИЕ!
●Избегайте установки на автомобиль шин разных моделей.
Это может отрицательно сказаться на управляемости
автомобиля и безопасности движения.
Передняя часть
автомобиля
ПРЕДОСТЕРЕЖЕНИЕ!
●Соблюдайте максимально допустимую скорость движения
для зимних шин и ограничения скорости, установленные
местными законами.
●Если Ваш автомобиль оборудован системой контроля давления
в шинах, разрешается использовать только оригинальные
колесные диски MITSUBISHI MOTORS.
Использование других колесных дисков может привести
к утечкам воздуха и повреждению датчиков, так как датчики
системы контроля давления в шинах не смогут
быть установлены правильно.
См. раздел «Система контроля давления в шинах (СКДШ)»
на стр. 4:77.

Техническое обслуживание автомобиля
8:23
8

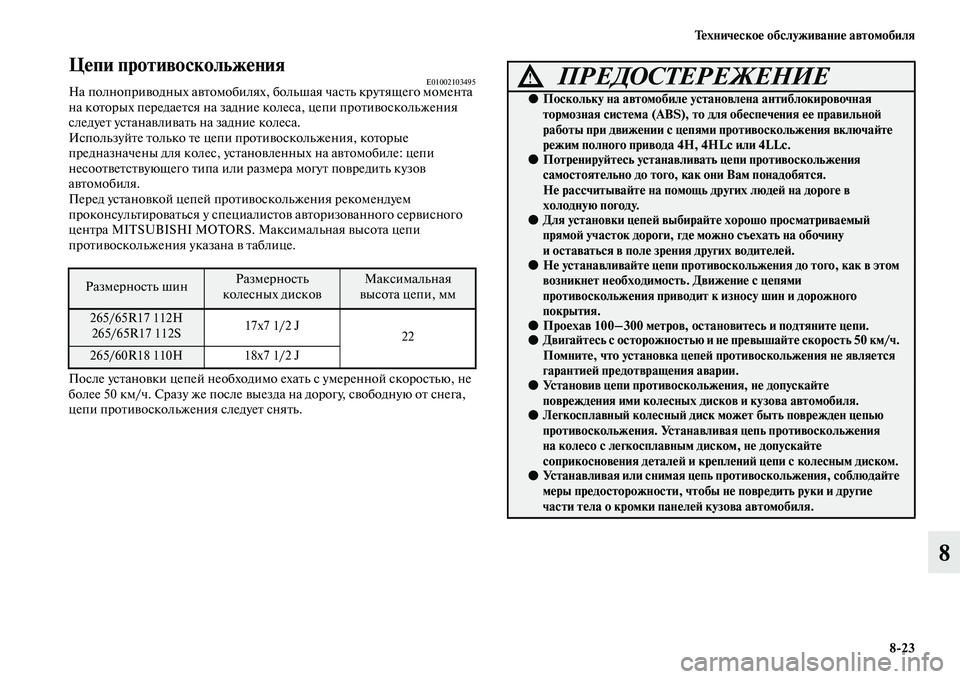

Цепи противоскольжения E01002103495На полноприводных автомобилях, большая часть крутящего момента
на которых передается на задние колеса, цепи противоскольжения
следует устанавливать на задние колеса.
Используйте только те цепи противоскольжения, которые
предназначены для колес, установленных на автомобиле цепи
несоответствующего типа или размера могут повредить кузов
автомобиля.
Перед установкой цепей противоскольжения рекомендуем
проконсультироваться у специалистов авторизованного сервисного
центра MITSUBISHI MOTORS. Максимальная высота цепи
противоскольжения указана в таблице.
После установки цепей необходимо ехать с умеренной скоростью, не
более 50 км/ч. Сразу же после выезда на дорогу, свободную от снега,
цепи противоскольжения следует снять.
Размерность шинРазмерность
колесных дисковМаксимальная
высота цепи, мм
265/65R17 112H
265/65R17 112S17x7 1/2 J
22
265/60R18 110H 18x7 1/2 J
ПРЕДОСТЕРЕЖЕНИЕ!
●Поскольку на автомобиле установлена антиблокировочная
тормозная система (ABS), то для обеспечения ее правильной
работы при движении с цепями противоскольжения включайте
режим полного привода 4Н, 4HLc или 4LLc.
●Потренируйтесь устанавливать цепи противоскольжения
самостоятельно до того, как они Вам понадобятся.
Не рассчитывайте на помощь других людей на дороге в
холодную погоду.
●Для установки цепей выбирайте хорошо просматриваемый
прямой участок дороги, где можно съехать на обочину
иоставаться в поле зрения других водителей.
●Не устанавливайте цепи противоскольжения до того, как в этом
возникнет необходимость. Движение с цепями
противоскольжения приводит к износу шин и дорожного
покрытия.
●Проехав 100–300 метров, остановитесь и подтяните цепи.●Двигайтесь с осторожностью и не превышайте скорость 50 км/ч.
Помните, что установка цепей противоскольжения не является
гарантией предотвращения аварии.
●Установив цепи противоскольжения, не допускайте
повреждения ими колесных дисков и кузова автомобиля.
●Легкосплавный колесный диск может быть поврежден цепью
противоскольжения. Устанавливая цепь противоскольжения
на колесо с легкосплавным диском, не допускайте
соприкосновения деталей и креплений цепи с колесным диском.
●Устанавливая или снимая цепь противоскольжения, соблюдайте
меры предосторожности, чтобы не повредить руки и другие
части тела о кромки панелей кузова автомобиля.

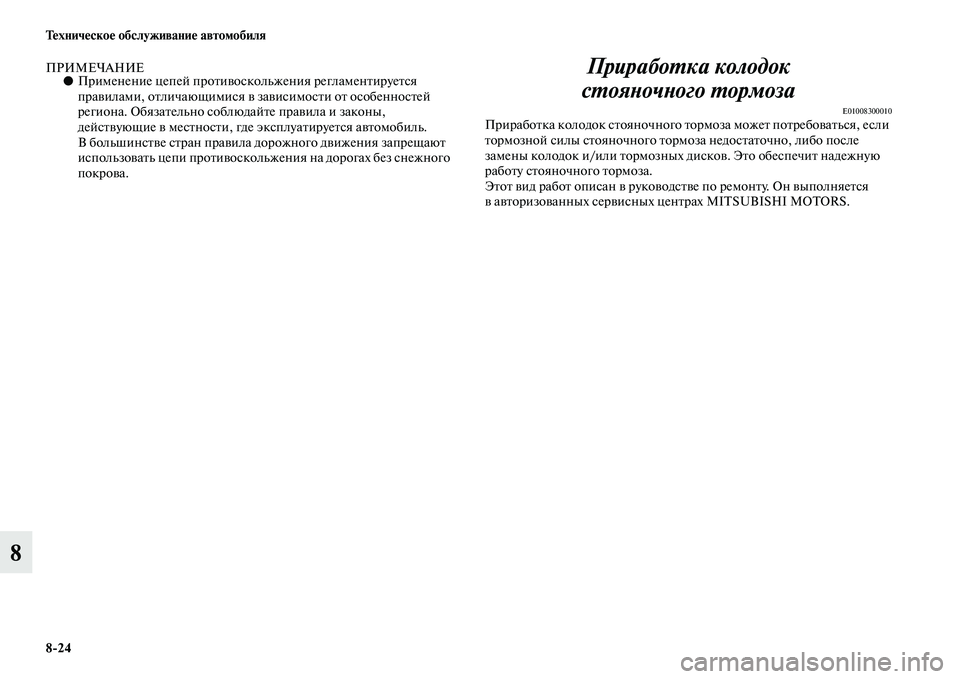

8:24 Техническое обслуживание автомобиля
8
ПРИМЕЧАНИЕ●Применение цепей противоскольжения регламентируется
правилами, отличающимися в зависимости от особенностей
региона. Обязательно соблюдайте правила и законы,
действующие в местности, где эксплуатируется автомобиль.
В большинстве стран правила дорожного движения запрещают
использовать цепи противоскольжения на дорогах без снежного
покрова.Приработка колодок
стояночного тормоза
E01008300010Приработка колодок стояночного тормоза может потребоваться, если
тормозной силы стояночного тормоза недостаточно, либо после
замены колодок и/или тормозных дисков. Это обеспечит надежную
работу стояночного тормоза.
Этот вид работ описан в руководстве по ремонту. Он выполняется
в авторизованных сервисных центрах MITSUBISHI MOTORS.
