MITSUBISHI PAJERO SPORT 2012 Руководство по эксплуатации и техобслуживанию (in Russian)

Действия в сложных ситуациях
6'11
6
2. Отсоедините ремень крепления (С) и достаньте комплект
инструмента и рукоятку домкрата (D).3. Отверните гайку крепления (Е) и достаньте домкрат (F).
4. Чтобы уложить комплект инструмента, домкрат и рукоятку
домкрата на место, выполните описанные действия в обратном
порядке.

6'12 Действия в сложных ситуациях
6
Использование рукоятки домкратаE008024001371. Проверьте наличие всех секций рукоятки.2. Нажав на фиксатор (D), вставьте секцию рукоятки (А) в секцию
(В) до фиксации. Таким же образом вставьте секцию (С)
рукоятки в секцию (В).
A  Тонкая секция рукоятки (с пазом)
B  Толстая секция рукоятки
С  Тонкая секция рукоятки

Действия в сложных ситуациях
6'13
6 Замена колеса
E00801202204Перед заменой колеса автомобиль следует остановить в безопасном
месте на ровной горизонтальной поверхности.
1. Остановите автомобиль на ровной твердой горизонтальной
площадке без камней, песка и т. п.
2. Включите стояночный тормоз.
3. На автомобиле с M/T поверните ключ зажигания в положение
LOCK и включите передачу заднего хода.
На автомобиле с A/T установите селектор в положение
P (стоянка) и поверните замок зажигания в положение LOCK.
4. Включите аварийную сигнализацию, установите знак
аварийной остановки, мигающий сигнальный фонарь и т. п.
на расстоянии, предписанном Правилами дорожного

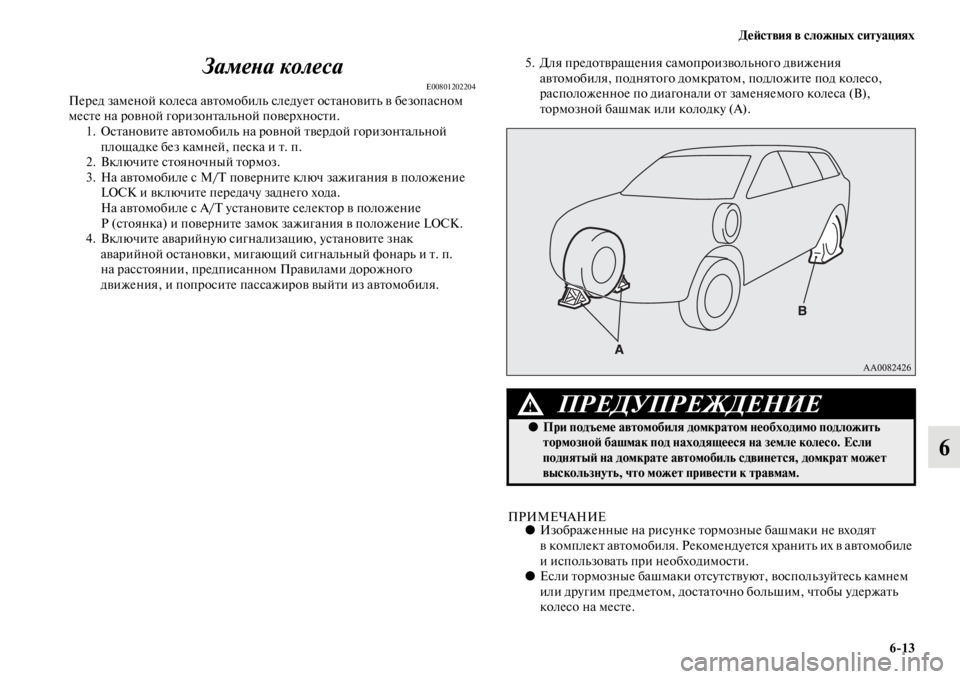

движения, и попросите пассажиров выйти из автомобиля.5. Для предотвращения самопроизвольного движения
автомобиля, поднятого домкратом, подложите под колесо,
расположенное по диагонали от заменяемого колеса (В),
тормозной башмак или колодку (А).
ПРИМЕЧАНИЕ●Изображенные на рисунке тормозные башмаки не входят
в комплект автомобиля. Рекомендуется хранить их в автомобиле
и использовать при необходимости.
●Если тормозные башмаки отсутствуют, воспользуйтесь камнем
или другим предметом, достаточно большим, чтобы удержать
колесо на месте.
ПРЕДУПРЕЖДЕНИЕ!
●При подъеме автомобиля домкратом необходимо подложить
тормозной башмак под находящееся на земле колесо. Если
поднятый на домкрате автомобиль сдвинется, домкрат может
выскользнуть, что может привести к травмам.

6'14 Действия в сложных ситуациях
6
6. Извлеките запасное колесо, домкрат, рукоятку домкрата
иколесный ключ.
См. раздел «Комплект инструмента, домкрат и рукоятка
домкрата» на стр. 69.

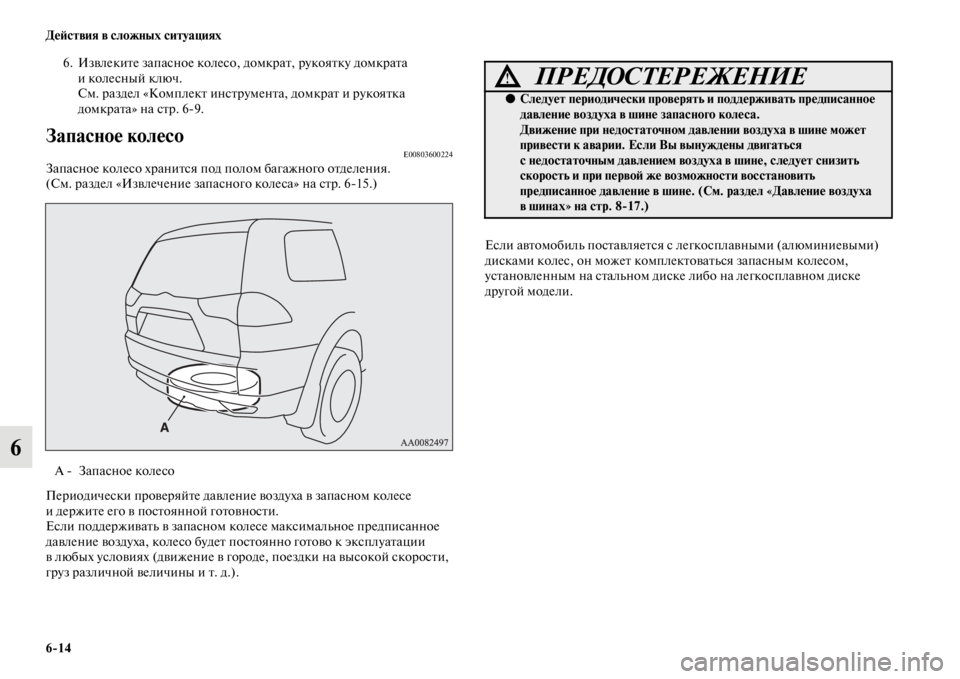

Запасное колесоE00803600224Запасное колесо хранится под полом багажного отделения.
(См. раздел «Извлечение запасного колеса» на стр. 615.)
Периодически проверяйте давление воздуха в запасном колесе
и держите его в постоянной готовности.
Если поддерживать в запасном колесе максимальное предписанное
давление воздуха, колесо будет постоянно готово к эксплуатации
в любых условиях (движение в городе, поездки на высокой скорости,
груз различной величины и т. д.).Если автомобиль поставляется с легкосплавными (алюминиевыми)
дисками колес, он может комплектоваться запасным колесом,
установленным на стальном диске либо на легкосплавном диске
другой модели.
A  Запасное колесо
ПРЕДОСТЕРЕЖЕНИЕ!
●Следует периодически проверять и поддерживать предписанное
давление воздуха в шине запасного колеса.
Движение при недостаточном давлении воздуха в шине может
привести к аварии. Если Вы вынуждены двигаться
с недостаточным давлением воздуха в шине, следует снизить
скорость и при первой же возможности восстановить
предписанное давление в шине. (См. раздел «Давление воздуха
вшинах» на стр. 8'17.)

Действия в сложных ситуациях
6'15
6
Извлечение запасного колесаE00803500207
1. Поверните крышку (А) запасного колеса в положение UNLOCK
(открыто), затем снимите крышку (А).2. Поверните нижнюю крышку (В) колесным ключом, затем
снимите крышку.
ПРЕДОСТЕРЕЖЕНИЕ!
●Перед извлечением запасного колеса наденьте перчатки. При
извлечении запасного колеса без перчаток можно поранить
пальцы.
Положение
UNLOCK
Положение
LOCK

6'16 Действия в сложных ситуациях
6
3. Колесным ключом поверните болт крепления (С) против
часовой стрелки, чтобы опустить запасное колесо на землю
и ослабить цепь.4. Извлеките подвесной кронштейн (D) из запасного колеса.

Действия в сложных ситуациях
6'17
6
ПРИМЕЧАНИЕ●Положите запасное колесо под автомобиль рядом со
спустившим колесом. Это будет дополнительной мерой
безопасности на случай выскальзывания домкрата.Замена колесаE008032003181. Колесным ключом ослабьте гайки крепления колеса на четверть
оборота. Полностью отворачивать гайки не следует.

6'18 Действия в сложных ситуациях
6
2. С помощью рукоятки домкрата поверните клапан (А)
по часовой стрелке до упора.3. Вставьте рукоятку домкрата в скобу домкрата и соедините паз
(В) на конце рукоятки с зубцом (С) на скобе.

Действия в сложных ситуациях
6'19
6
4. Установите домкрат под одну из точек, указанных на рисунке.
Устанавливайте домкрат в точке, ближайшей к заменяемому
колесу.
D  Передняя точка установки домкрата
E  Задняя точка установки домкрата
ПРЕДУПРЕЖДЕНИЕ!
●Домкрат следует устанавливать только в точках, указанных
на рисунке. При установке домкрата в неправильном месте
он может оставить вмятину на кузове автомобиля или упасть,
что может привести к травмам.
●Не устанавливайте домкрат на неровной или мягкой
поверхности. На нетвердой поверхности домкрат может
выскользнуть, что может привести к травмам. Устанавливайте
домкрат только на ровной, твердой поверхности. Перед
установкой домкрата убедитесь, что под его основанием нет
песка или щебня.

6'20 Действия в сложных ситуациях
6
5. Перемещайте рукоятку домкрата вверх и вниз, чтобы поднять
упор домкрата почти до точки установки домкрата на
автомобиле. Убедитесь, что домкрат правильно ориентирован
относительно точки установки.

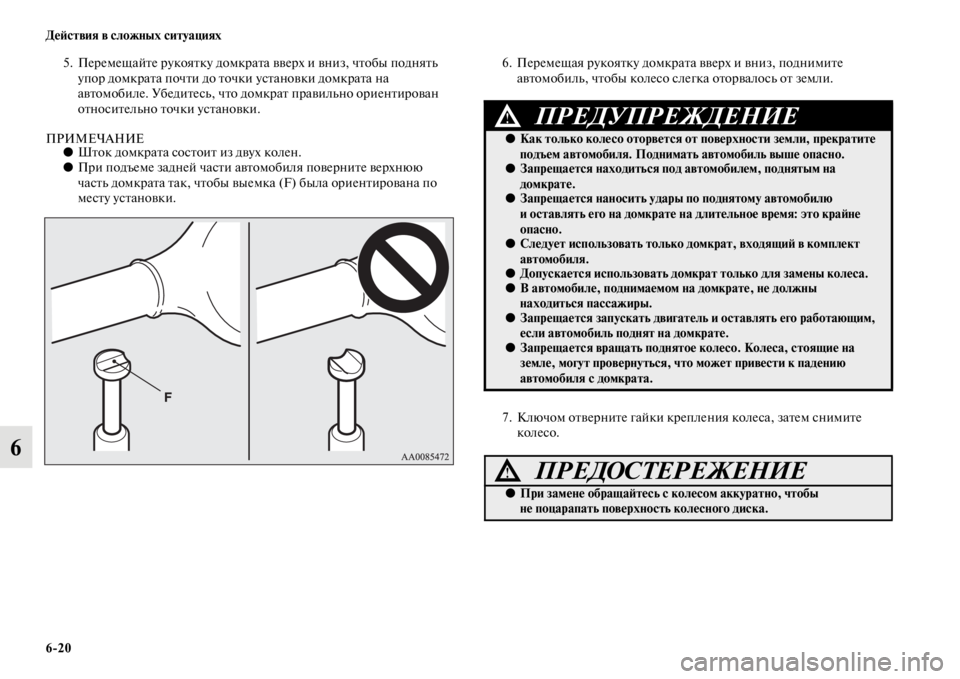

ПРИМЕЧАНИЕ●Шток домкрата состоит из двух колен.
●При подъеме задней части автомобиля поверните верхнюю
часть домкрата так, чтобы выемка (F) была ориентирована по
месту установки.6. Перемещая рукоятку домкрата вверх и вниз, поднимите
автомобиль, чтобы колесо слегка оторвалось от земли.
7. Ключом отверните гайки крепления колеса, затем снимите
колесо.
ПРЕДУПРЕЖДЕНИЕ!
●Как только колесо оторвется от поверхности земли, прекратите
подъем автомобиля. Поднимать автомобиль выше опасно.
●Запрещается находиться под автомобилем, поднятым на
домкрате.
●Запрещается наносить удары по поднятому автомобилю
и оставлять его на домкрате на длительное время: это крайне
опасно.
●Следует использовать только домкрат, входящий в комплект
автомобиля.
●Допускается использовать домкрат только для замены колеса.●В автомобиле, поднимаемом на домкрате, не должны
находиться пассажиры.
●Запрещается запускать двигатель и оставлять его работающим,
если автомобиль поднят на домкрате.
●Запрещается вращать поднятое колесо. Колеса, стоящие на
земле, могут провернуться, что может привести к падению
автомобиля с домкрата.
ПРЕДОСТЕРЕЖЕНИЕ!
●При замене обращайтесь с колесом аккуратно, чтобы
не поцарапать поверхность колесного диска.
