Уход за автомобилем
7'7
7
Очистка пластмассовых деталейE00901300589Используйте губку или замшу.
Если восковая паста прилипнет к серой или черной шероховатой
поверхности бампера, молдингов или фонарей, поверхность станет
белой. В этом случае сотрите пасту мягкой тканью или замшей,
смоченной в теплой воде.
Хромированные деталиE00901400014Для предотвращения образования на хромированных деталях пятен
и коррозии следует промывать детали водой, тщательно просушивать
и наносить специальное защитное покрытие. Зимой эту процедуру
следует производить чаще.
Легкосплавные колесные дискиE009015004191. Поливая колесный диск водой, удалите грязь при помощи
губки.
2. Если загрязнение не удаляется водой, воспользуйтесь
нейтральным моющим средством.
Помыв колесный диск, смойте остатки нейтрального моющего
средства.
3. Тщательно протрите колесный диск замшей или мягкой
тканью.

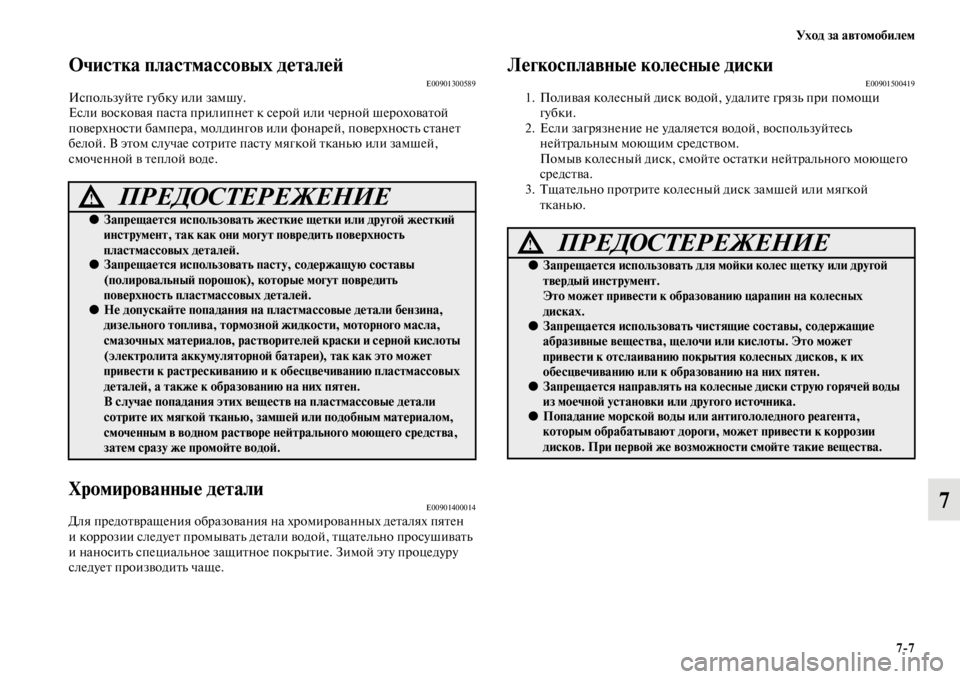

ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается использовать жесткие щетки или другой жесткий
инструмент, так как они могут повредить поверхность
пластмассовых деталей.
●Запрещается использовать пасту, содержащую составы
(полировальный порошок), которые могут повредить
поверхность пластмассовых деталей.
●Не допускайте попадания на пластмассовые детали бензина,
дизельного топлива, тормозной жидкости, моторного масла,
смазочных материалов, растворителей краски и серной кислоты
(электролита аккумуляторной батареи), так как это может
привести к растрескиванию и к обесцвечиванию пластмассовых
деталей, а также к образованию на них пятен.
В случае попадания этих веществ на пластмассовые детали
сотрите их мягкой тканью, замшей или подобным материалом,
смоченным в водном растворе нейтрального моющего средства,
затем сразу же промойте водой.
ПРЕДОСТЕРЕЖЕНИЕ!
●Запрещается использовать для мойки колес щетку или другой
твердый инструмент.
Это может привести к образованию царапин на колесных
дисках.
●Запрещается использовать чистящие составы, содержащие
абразивные вещества, щелочи или кислоты. Это может
привести к отслаиванию покрытия колесных дисков, к их
обесцвечиванию или к образованию на них пятен.
●Запрещается направлять на колесные диски струю горячей воды
из моечной установки или другого источника.
●Попадание морской воды или антигололедного реагента,
которым обрабатывают дороги, может привести к коррозии
дисков. При первой же возможности смойте такие вещества.
Page 432 of 504

7'8 Уход за автомобилем
7
Оконные стеклаE00901600058Обычно оконные стекла очищаются только губкой и водой.
Для удаления масла, смазочных материалов, следов насекомых и т. д.
можно воспользоваться составом для чистки стекла. Вымыв стекло,
протрите его чистой сухой мягкой тканью. Запрещается мыть стекла
тканью, использовавшейся для мытья лакокрасочного покрытия.
Восковая паста с окрашенных поверхностей может попасть на стекло,
что приведет к уменьшению его прозрачности и ухудшению обзора.
ПРИМЕЧАНИЕ●Для очистки внутренней поверхности заднего стекла
используйте только мягкую ткань. Протирайте стекло вдоль
проводников обогревателя заднего стекла и антенны, чтобы
не повредить их.
Щетки стеклоочистителяE00901700059Для удаления с резинок стеклоочистителя смазки, следов насекомых
и т. д. используйте мягкую ткань и состав для чистки стекла. Если
щетки не обеспечивают качественной очистки стекла, их следует
заменить (см. стр. 822.)
Очистка люка*E00901800180Для очистки внутренней поверхности люка используйте только
мягкую ткань. Песок и другие твердые инородные частицы следует
удалить тряпкой, смоченной в теплой воде с нейтральным моющим
средством. Остатки моющего средства следует удалить губкой,
смоченной в чистой воде.
ПРИМЕЧАНИЕ●Протирая люк грубой тканью или органическими
растворителями (бензином, керосином, растворителем краски
и т. п.), можно повредить защитное покрытие, нанесенное
на внутреннюю сторону люка.
Моторный отсекE00902100265Моторный отсек следует мыть в начале и в конце зимнего сезона.
Особое внимание следует уделить кромкам, щелям и внешним узлам,
где может скапливаться грязь, содержащая реагенты, которыми
обрабатывают дороги, а также другие коррозионноактивные
вещества.
Если в вашей местности дороги обрабатываются солью и другими
реагентами, моторный отсек следует мыть не реже одного раза в три
месяца.
Не допускайте попадания воды на детали электрооборудования
в моторном отсеке, так как это может вызвать повреждения.
Не допускайте контакта пластмассовых деталей с серной кислотой
(электролитом), так как это может привести к их растрескиванию
и обесцвечиванию, а также появлению на них пятен.
При попадании электролита на пластмассовые детали протрите
их мягкой тканью, замшей или другим подходящим материалом,
смоченным в водном растворе нейтрального моющего средства, затем
сразу же промойте водой.
Page 433 of 504

8
Техническое обслуживание автомобиля

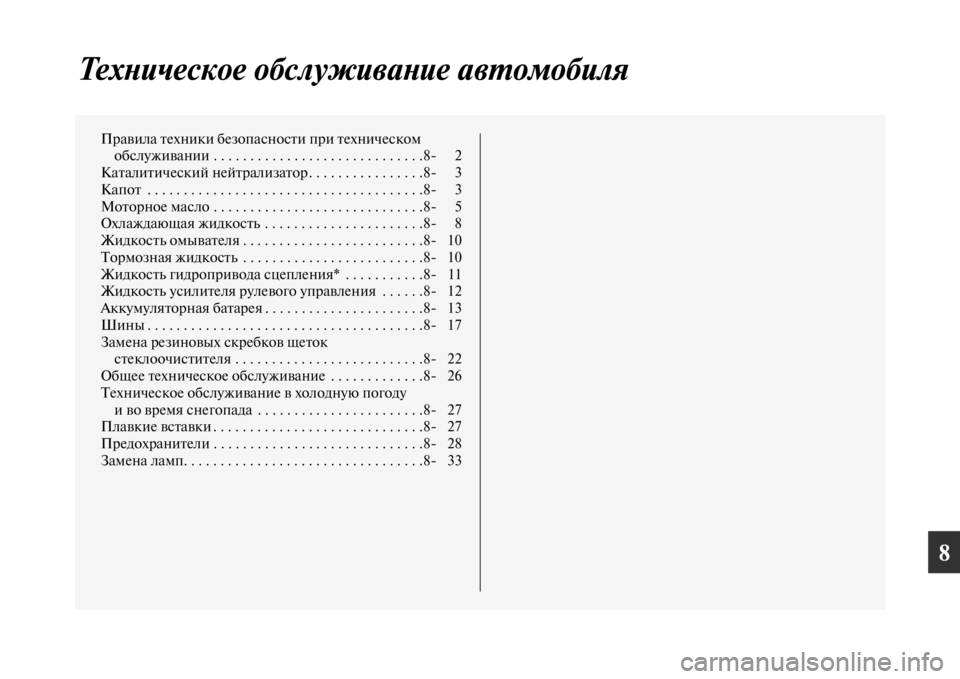

Правила техники безопасности при техническом
обслуживании . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 2
Каталитический нейтрализатор . . . . . . . . . . . . . . . .8 3
Капот . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 3
Моторное масло . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 5
Охлаждающая жидкость . . . . . . . . . . . . . . . . . . . . . .8 8
Жидкость омывателя . . . . . . . . . . . . . . . . . . . . . . . . .8 10
Тормозная жидкость . . . . . . . . . . . . . . . . . . . . . . . . .8 10
Жидкость гидропривода сцепления* . . . . . . . . . . .8 11
Жидкость усилителя рулевого управления . . . . . .8 12
Аккумуляторная батарея . . . . . . . . . . . . . . . . . . . . . .8 13
Шины . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 17
Замена резиновых скребков щеток
стеклоочистителя . . . . . . . . . . . . . . . . . . . . . . . . . .8 22
Общее техническое обслуживание . . . . . . . . . . . . .8 26
Техническое обслуживание в холодную погоду
и во время снегопада . . . . . . . . . . . . . . . . . . . . . . .8 27
Плавкие вставки . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 27
Предохранители . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 28
Замена ламп. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8 33
Page 434 of 504

8'2 Техническое обслуживание автомобиля
8Правила техники безопасности
при техническом обслуживании
E01000100823Правильно и регулярно проводимое техническое обслуживание
позволяет поддерживать технические характеристики и внешний вид
автомобиля в течение длительного времени.
Некоторые работы по техническому обслуживанию, описанные
в настоящем руководстве, могут быть выполнены владельцем
автомобиля самостоятельно. При выполнении работ следуйте
инструкциям и соблюдайте технику безопасности.
При возникновении сомнений в возможности самостоятельного
выполнения работ по техническому обслуживанию, а также при
возникновении неисправностей или других проблем, следует
обратиться в авторизованный сервисный центр MITSUBISHI
MOTORS.
Периодическое техническое обслуживание и ремонт (при
необходимости) выполняется специалистами авторизованного
сервисного центра MITSUBISHI MOTORS.

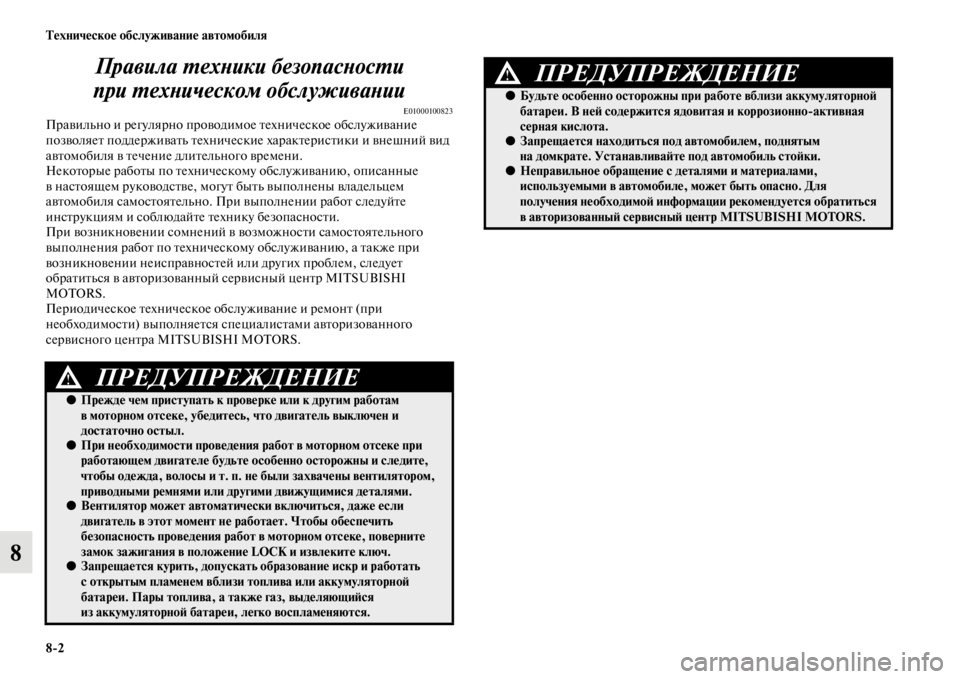

ПРЕДУПРЕЖДЕНИЕ!
●Прежде чем приступать к проверке или к другим работам
в моторном отсеке, убедитесь, что двигатель выключен и
достаточно остыл.
●При необходимости проведения работ в моторном отсеке при
работающем двигателе будьте особенно осторожны и следите,
чтобы одежда, волосы и т. п. не были захвачены вентилятором,
приводными ремнями или другими движущимися деталями.
●Вентилятор может автоматически включиться, даже если
двигатель в этот момент не работает. Чтобы обеспечить
безопасность проведения работ в моторном отсеке, поверните
замок зажигания в положение LOCK и извлеките ключ.
●Запрещается курить, допускать образование искр и работать
с открытым пламенем вблизи топлива или аккумуляторной
батареи. Пары топлива, а также газ, выделяющийся
из аккумуляторной батареи, легко воспламеняются.
●Будьте особенно осторожны при работе вблизи аккумуляторной
батареи. В ней содержится ядовитая и коррозионно'активная
серная кислота.
●Запрещается находиться под автомобилем, поднятым
на домкрате. Устанавливайте под автомобиль стойки.
●Неправильное обращение с деталями и материалами,
используемыми в автомобиле, может быть опасно. Для
получения необходимой информации рекомендуется обратиться
в авторизованный сервисный центр MITSUBISHI MOTORS.
ПРЕДУПРЕЖДЕНИЕ!
Page 435 of 504

Техническое обслуживание автомобиля
8'3
8 Каталитический нейтрализатор
E01000201049При обычной эксплуатации особых мер предосторожности
не требуется, кроме одной: следует использовать только
неэтилированный бензин.
Выпускная система с каталитическим нейтрализатором является
исключительно эффективным средством снижения токсичности
отработавших газов. Каталитический нейтрализатор устанавливается
в выпускной системе.
Для обеспечения эффективной работы каталитического
нейтрализатора и предотвращения его повреждения очень важно,
чтобы двигатель был правильно отрегулирован.
ПРИМЕЧАНИЕ●Для автомобилей с бензиновым двигателем следует
использовать ТОЛЬКО НЕЭТИЛИРОВАННЫЙ БЕНЗИН
марки, указанной в разделе «Выбор топлива» на стр. 2.
Капот
E01000302089

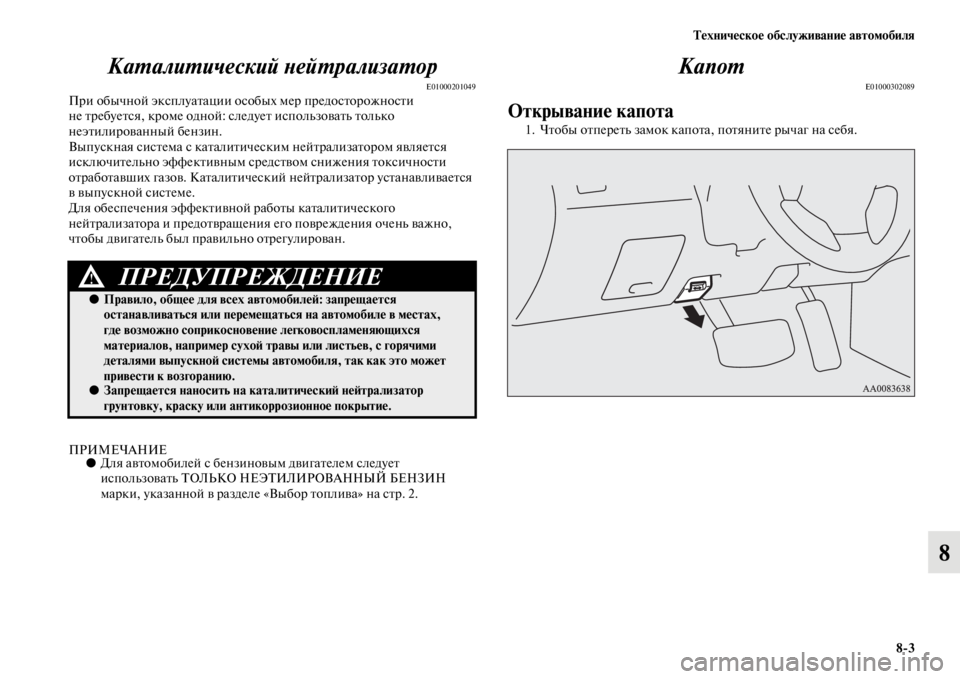

Открывание капота
1. Чтобы отпереть замок капота, потяните рычаг на себя.
ПРЕДУПРЕЖДЕНИЕ!
●Правило, общее для всех автомобилей: запрещается
останавливаться или перемещаться на автомобиле в местах,
где возможно соприкосновение легковоспламеняющихся
материалов, например сухой травы или листьев, с горячими
деталями выпускной системы автомобиля, так как это может
привести к возгоранию.
●Запрещается наносить на каталитический нейтрализатор
грунтовку, краску или антикоррозионное покрытие.
Page 436 of 504

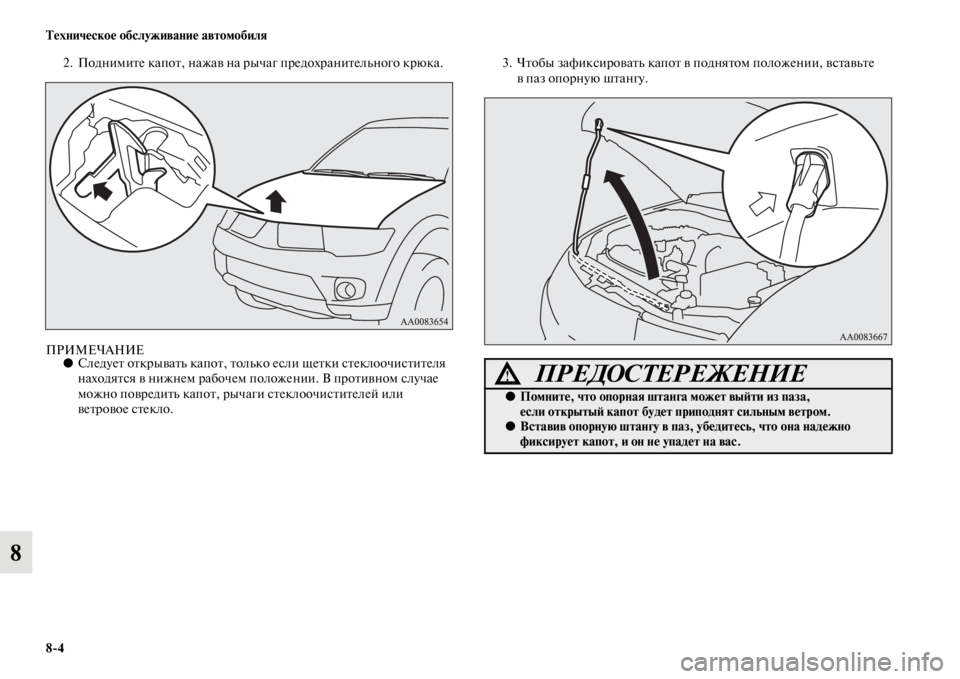

8'4 Техническое обслуживание автомобиля
8
2. Поднимите капот, нажав на рычаг предохранительного крюка.
ПРИМЕЧАНИЕ●Следует открывать капот, только если щетки стеклоочистителя
находятся в нижнем рабочем положении. В противном случае
можно повредить капот, рычаги стеклоочистителей или
ветровое стекло.3. Чтобы зафиксировать капот в поднятом положении, вставьте
в паз опорную штангу. ПРЕДОСТЕРЕЖЕНИЕ!
●Помните, что опорная штанга может выйти из паза,
если открытый капот будет приподнят сильным ветром.
●Вставив опорную штангу в паз, убедитесь, что она надежно
фиксирует капот, и он не упадет на вас.
Page 437 of 504

Техническое обслуживание автомобиля
8'5
8

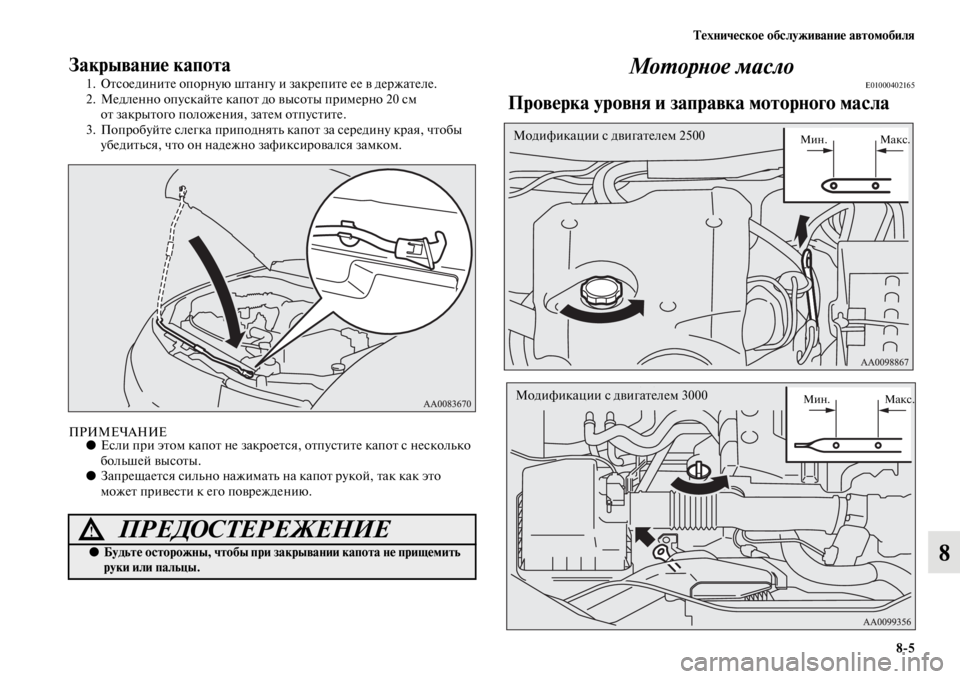

Закрывание капота
1. Отсоедините опорную штангу и закрепите ее в держателе.
2. Медленно опускайте капот до высоты примерно 20 см
от закрытого положения, затем отпустите.
3. Попробуйте слегка приподнять капот за середину края, чтобы
убедиться, что он надежно зафиксировался замком.
ПРИМЕЧАНИЕ●Если при этом капот не закроется, отпустите капот с несколько
большей высоты.
●Запрещается сильно нажимать на капот рукой, так как это
может привести к его повреждению.
Моторное маслоE01000402165
Проверка уровня и заправка моторного масла
ПРЕДОСТЕРЕЖЕНИЕ!
●Будьте осторожны, чтобы при закрывании капота не прищемить
руки или пальцы.
Модификации с двигателем 2500 Мин. Макс.
Модификации с двигателем 3000Мин. Макс.
Page 438 of 504

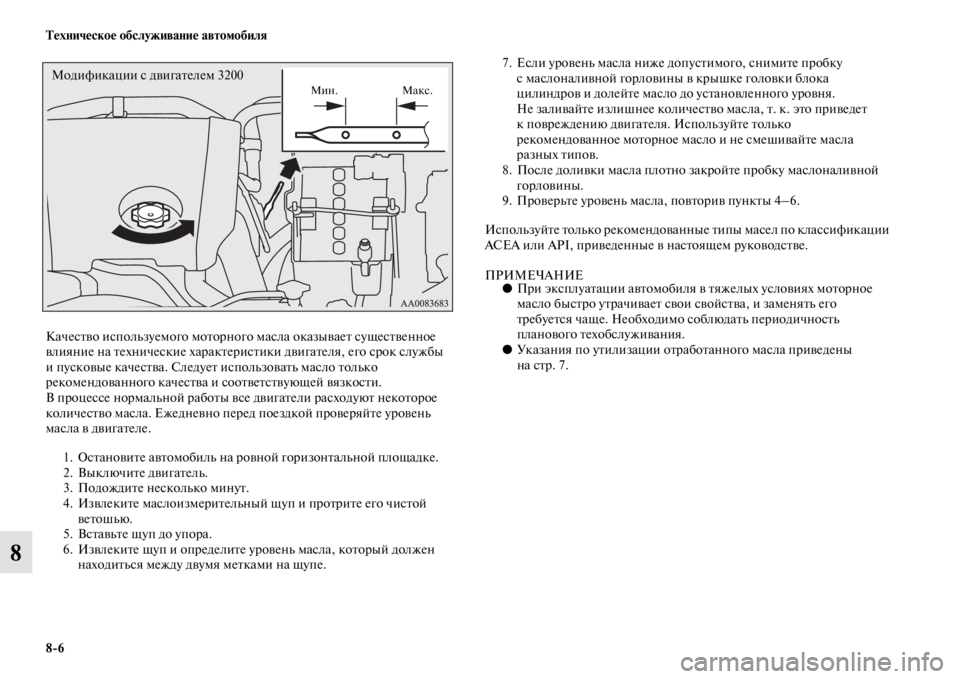

8'6 Техническое обслуживание автомобиля
8

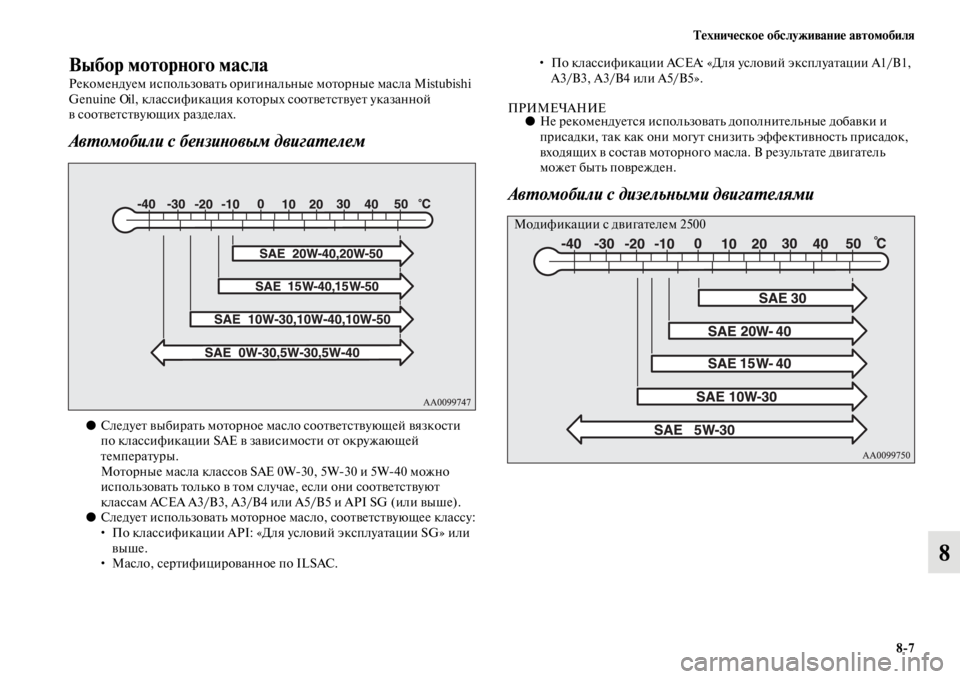

Качество используемого моторного масла оказывает существенное
влияние на технические характеристики двигателя, его срок службы
и пусковые качества. Следует использовать масло только
рекомендованного качества и соответствующей вязкости.
В процессе нормальной работы все двигатели расходуют некоторое
количество масла. Ежедневно перед поездкой проверяйте уровень
масла в двигателе.
1. Остановите автомобиль на ровной горизонтальной площадке.
2. Выключите двигатель.
3. Подождите несколько минут.
4. Извлеките маслоизмерительный щуп и протрите его чистой
ветошью.
5. Вставьте щуп до упора.
6. Извлеките щуп и определите уровень масла, который должен
находиться между двумя метками на щупе.7. Если уровень масла ниже допустимого, снимите пробку
с маслоналивной горловины в крышке головки блока
цилиндров и долейте масло до установленного уровня.
Не заливайте излишнее количество масла, т. к. это приведет
к повреждению двигателя. Используйте только
рекомендованное моторное масло и не смешивайте масла
разных типов.
8. После доливки масла плотно закройте пробку маслоналивной
горловины.
9. Проверьте уровень масла, повторив пункты 4–6.
Используйте только рекомендованные типы масел по классификации
ACEA или API, приведенные в настоящем руководстве.
ПРИМЕЧАНИЕ●При эксплуатации автомобиля в тяжелых условиях моторное
масло быстро утрачивает свои свойства, и заменять его
требуется чаще. Необходимо соблюдать периодичность
планового техобслуживания.
●Указания по утилизации отработанного масла приведены
на стр. 7.
Модификации с двигателем 3200 Мин. Макс.
Page 439 of 504

Техническое обслуживание автомобиля
8'7
8
Выбор моторного масла
Рекомендуем использовать оригинальные моторные масла Mistubishi
Genuine Oil, классификация которых соответствует указанной
в соответствующих разделах.
Автомобили с бензиновым двигателем
●Следует выбирать моторное масло соответствующей вязкости
по классификации SAE в зависимости от окружающей
температуры.
Моторные масла классов SAE 0W30, 5W30 и 5W40 можно
использовать только в том случае, если они соответствуют
классам ACEA A3/В3, А3/В4 или А5/В5 и API SG (или выше).
●Следует использовать моторное масло, соответствующее классу:
• По классификации API: «Для условий эксплуатации SG» или
выше.
• Масло, сертифицированное по ILSAC.• По классификации ACEA: «Для условий эксплуатации A1/B1,
A3/B3, A3/B4 или А5/В5».
ПРИМЕЧАНИЕ●Не рекомендуется использовать дополнительные добавки и
присадки, так как они могут снизить эффективность присадок,
входящих в состав моторного масла. В результате двигатель
может быть поврежден.
Автомобили с дизельными двигателями

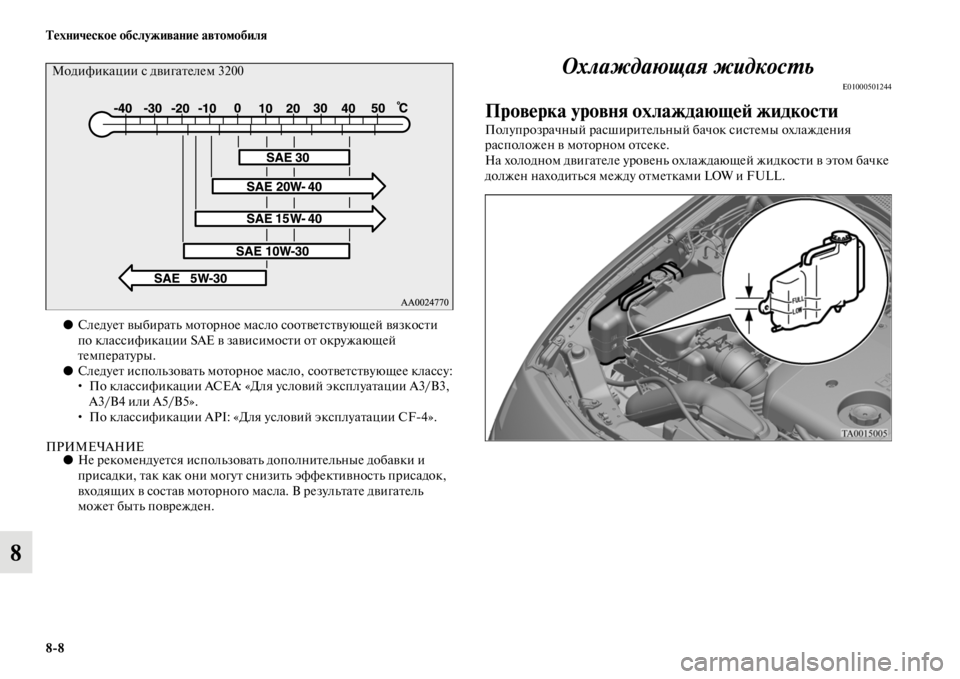

Модификации с двигателем 2500
Page 440 of 504

8'8 Техническое обслуживание автомобиля
8
●Следует выбирать моторное масло соответствующей вязкости
по классификации SAE в зависимости от окружающей
температуры.
●Следует использовать моторное масло, соответствующее классу:
• По классификации ACEA: «Для условий эксплуатации A3/B3,
A3/B4 или А5/В5».
• По классификации API: «Для условий эксплуатации CF4».
ПРИМЕЧАНИЕ●Не рекомендуется использовать дополнительные добавки и
присадки, так как они могут снизить эффективность присадок,
входящих в состав моторного масла. В результате двигатель
может быть поврежден.
Охлаждающая жидкость
E01000501244
Проверка уровня охлаждающей жидкости
Полупрозрачный расширительный бачок системы охлаждения
расположен в моторном отсеке.
На холодном двигателе уровень охлаждающей жидкости в этом бачке
должен находиться между отметками LOW и FULL.
Модификации с двигателем 3200
