Создание комфортных условий в салоне
5'11
5
1. Установите ручку выбора режима подачи воздуха в положение
.
2. Установите ручку выбора режима забора воздуха в положение
— забор наружного воздуха.
3. Нажмите включатель кондиционера (B).
4. Поворотом регулятора температуры по часовой стрелке
или в противоположном направлении установите требуемую
температуру.

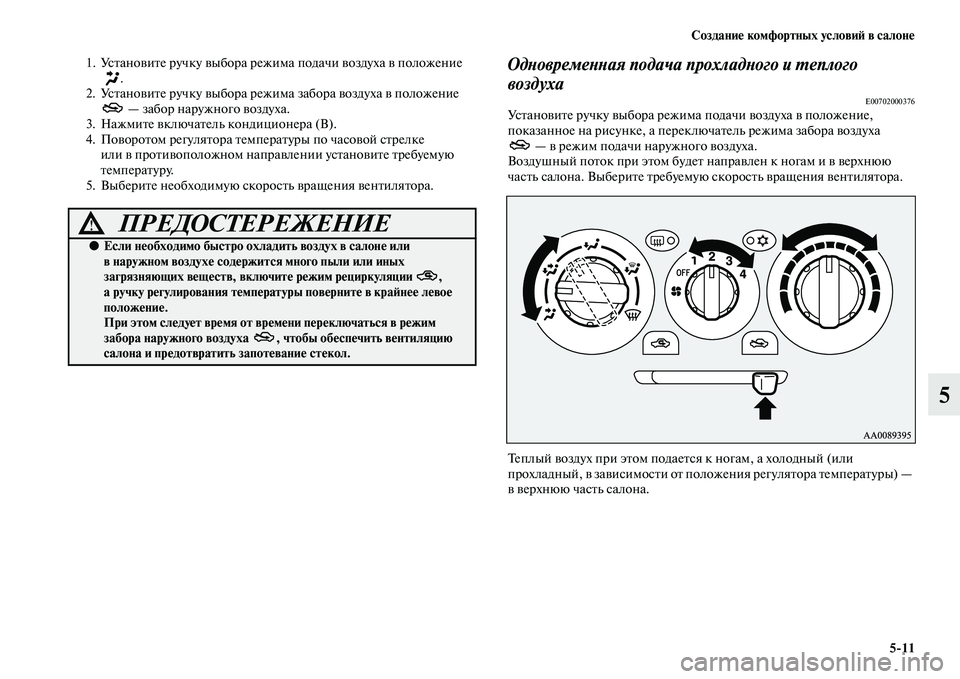

5. Выберите необходимую скорость вращения вентилятора. Одновременная подача прохладного и теплого
воздуха
E00702000376Установите ручку выбора режима подачи воздуха в положение,
показанное на рисунке, а переключатель режима забора воздуха
— в режим подачи наружного воздуха.
Воздушный поток при этом будет направлен к ногам и в верхнюю
часть салона. Выберите требуемую скорость вращения вентилятора.
Теплый воздух при этом подается к ногам, а холодный (или
прохладный, в зависимости от положения регулятора температуры) —
в верхнюю часть салона.
ПРЕДОСТЕРЕЖЕНИЕ!
●Если необходимо быстро охладить воздух в салоне или
в наружном воздухе содержится много пыли или иных
загрязняющих веществ, включите режим рециркуляции ,
а ручку регулирования температуры поверните в крайнее левое
положение.
При этом следует время от времени переключаться в режим
забора наружного воздуха , чтобы обеспечить вентиляцию
салона и предотвратить запотевание стекол.
Page 272 of 494

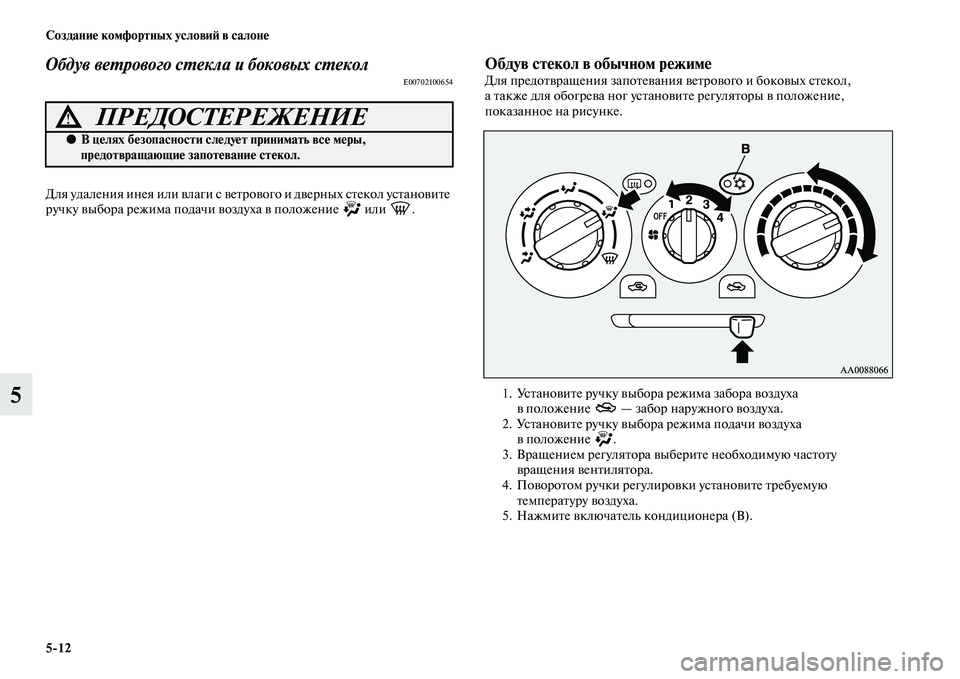

5'12 Создание комфортных условий в салоне
5
Обдув ветрового стекла и боковых стеколE00702100654
Для удаления инея или влаги с ветрового и дверных стекол установите
ручку выбора режима подачи воздуха в положение или .
Обдув стекол в обычном режимеДля предотвращения запотевания ветрового и боковых стекол,
а также для обогрева ног установите регуляторы в положение,
показанное на рисунке.
1. Установите ручку выбора режима забора воздуха
в положение — забор наружного воздуха.
2. Установите ручку выбора режима подачи воздуха
в положение .
3. Вращением регулятора выберите необходимую частоту
вращения вентилятора.
4. Поворотом ручки регулировки установите требуемую
температуру воздуха.
5. Нажмите включатель кондиционера (B).
ПРЕДОСТЕРЕЖЕНИЕ!
●В целях безопасности следует принимать все меры,
предотвращающие запотевание стекол.
Page 273 of 494

Создание комфортных условий в салоне
5'13
5

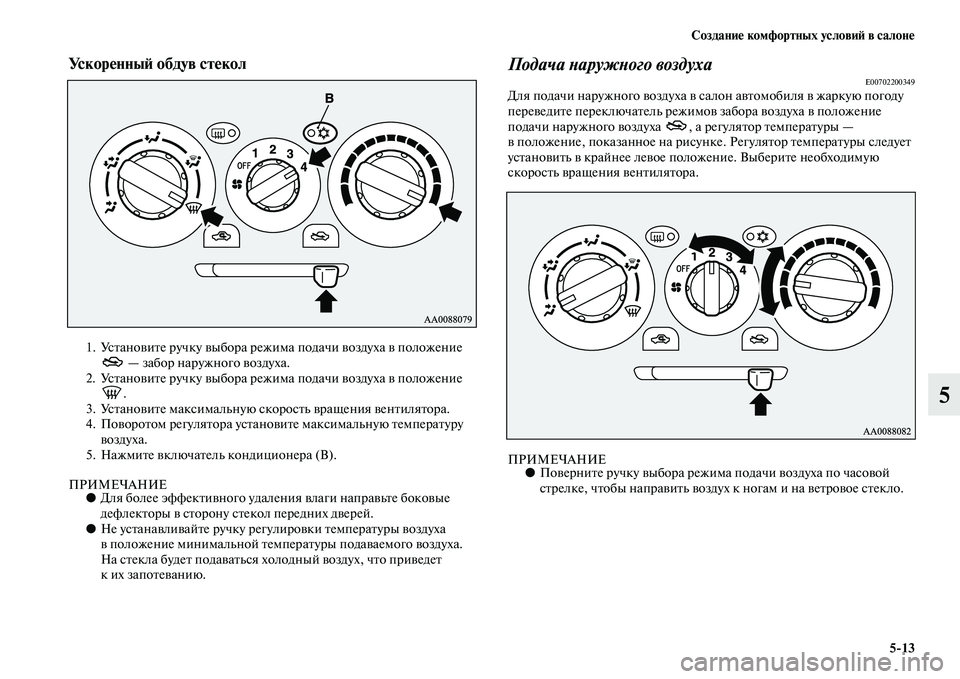

Ускоренный обдув стекол
1. Установите ручку выбора режима подачи воздуха в положение
— забор наружного воздуха.
2. Установите ручку выбора режима подачи воздуха в положение
.
3. Установите максимальную скорость вращения вентилятора.
4. Поворотом регулятора установите максимальную температуру
воздуха.
5. Нажмите включатель кондиционера (B).
ПРИМЕЧАНИЕ●Для более эффективного удаления влаги направьте боковые
дефлекторы в сторону стекол передних дверей.
●Не устанавливайте ручку регулировки температуры воздуха
в положение минимальной температуры подаваемого воздуха.
На стекла будет подаваться холодный воздух, что приведет
к их запотеванию.
Подача наружного воздухаE00702200349Для подачи наружного воздуха в салон автомобиля в жаркую погоду
переведите переключатель режимов забора воздуха в положение
подачи наружного воздуха , а регулятор температуры —
в положение, показанное на рисунке. Регулятор температуры следует
установить в крайнее левое положение. Выберите необходимую
скорость вращения вентилятора.
ПРИМЕЧАНИЕ●Поверните ручку выбора режима подачи воздуха по часовой
стрелке, чтобы направить воздух к ногам и на ветровое стекло.
Page 274 of 494

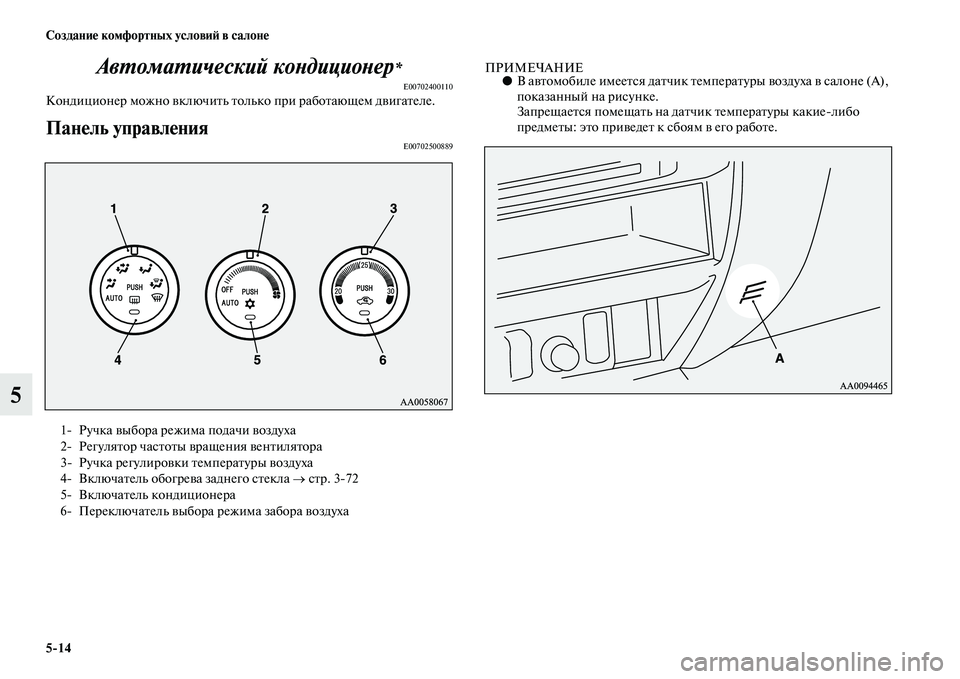

5'14 Создание комфортных условий в салоне
5Автоматический кондиционер
*
E00702400110Кондиционер можно включить только при работающем двигателе.
Панель управленияE00702500889
ПРИМЕЧАНИЕ●В автомобиле имеется датчик температуры воздуха в салоне (А),
показанный на рисунке.
Запрещается помещать на датчик температуры какиелибо
предметы: это приведет к сбоям в его работе.
1 Ручка выбора режима подачи воздуха
2 Регулятор частоты вращения вентилятора
3 Ручка регулировки температуры воздуха
4 Включатель обогрева заднего стекла → стр. 372
5 Включатель кондиционера
6 Переключатель выбора режима забора воздуха
Page 275 of 494

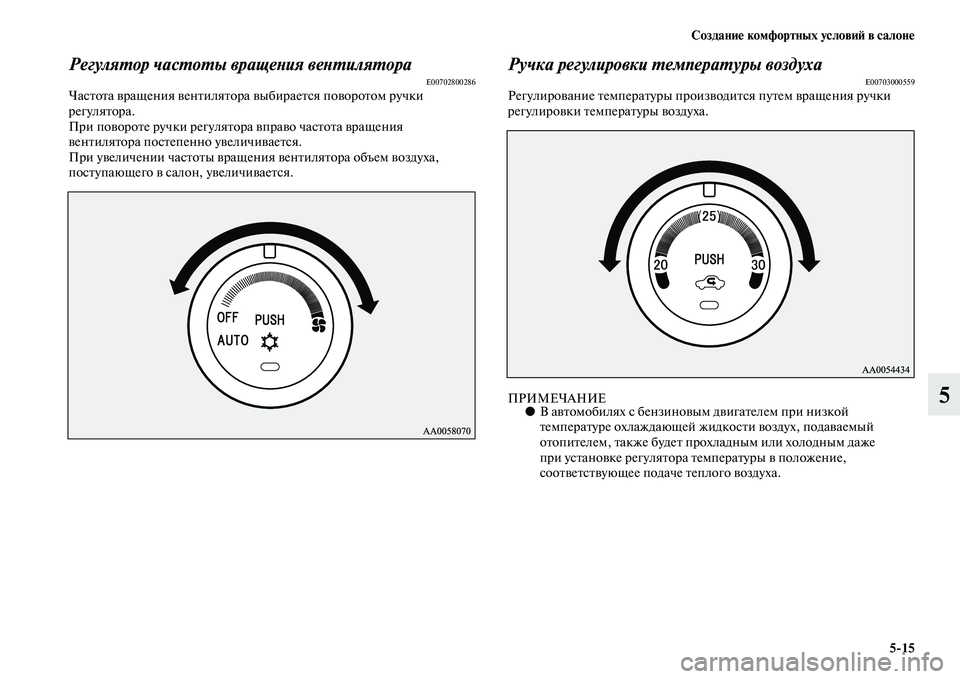

Создание комфортных условий в салоне
5'15
5
Регулятор частоты вращения вентилятораE00702800286Частота вращения вентилятора выбирается поворотом ручки
регулятора.
При повороте ручки регулятора вправо частота вращения
вентилятора постепенно увеличивается.
При увеличении частоты вращения вентилятора объем воздуха,
поступающего в салон, увеличивается.
Ручка регулировки температуры воздухаE00703000559Регулирование температуры производится путем вращения ручки
регулировки температуры воздуха.
ПРИМЕЧАНИЕ●В автомобилях с бензиновым двигателем при низкой
температуре охлаждающей жидкости воздух, подаваемый
отопителем, также будет прохладным или холодным даже
при установке регулятора температуры в положение,
соответствующее подаче теплого воздуха.
Page 276 of 494

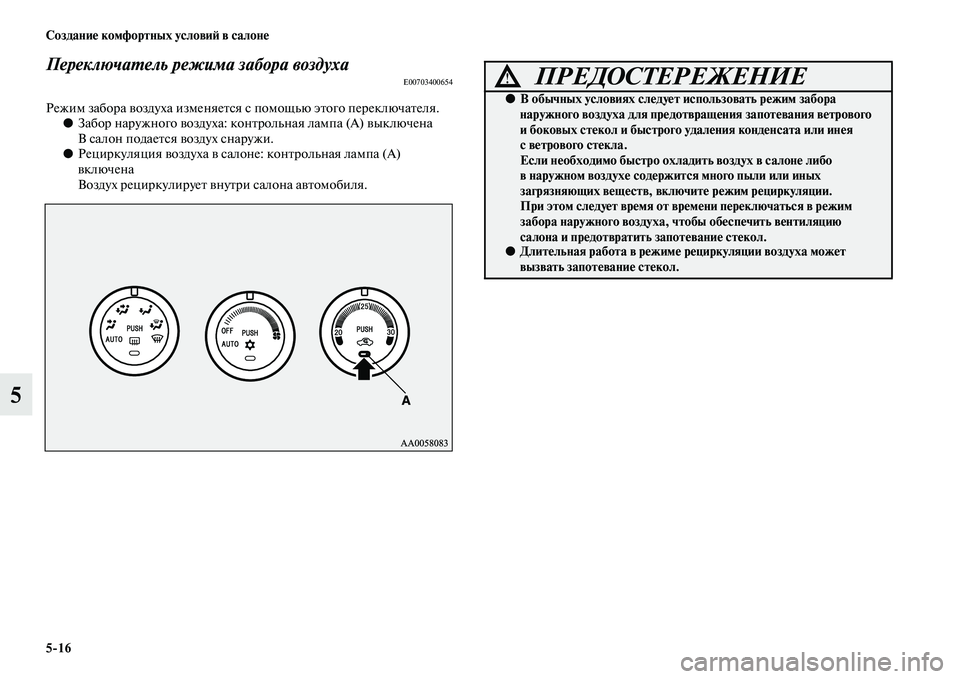

5'16 Создание комфортных условий в салоне
5
Переключатель режима забора воздухаE00703400654
Режим забора воздуха изменяется с помощью этого переключателя.
●Забор наружного воздуха: контрольная лампа (А) выключена
В салон подается воздух снаружи.
●Рециркуляция воздуха в салоне: контрольная лампа (А)
включена
Воздух рециркулирует внутри салона автомобиля.
ПРЕДОСТЕРЕЖЕНИЕ!
●В обычных условиях следует использовать режим забора
наружного воздуха для предотвращения запотевания ветрового
и боковых стекол и быстрого удаления конденсата или инея
светрового стекла.
Если необходимо быстро охладить воздух в салоне либо
в наружном воздухе содержится много пыли или иных
загрязняющих веществ, включите режим рециркуляции.
При этом следует время от времени переключаться в режим
забора наружного воздуха, чтобы обеспечить вентиляцию
салона и предотвратить запотевание стекол.
●Длительная работа в режиме рециркуляции воздуха может
вызвать запотевание стекол.
Page 277 of 494

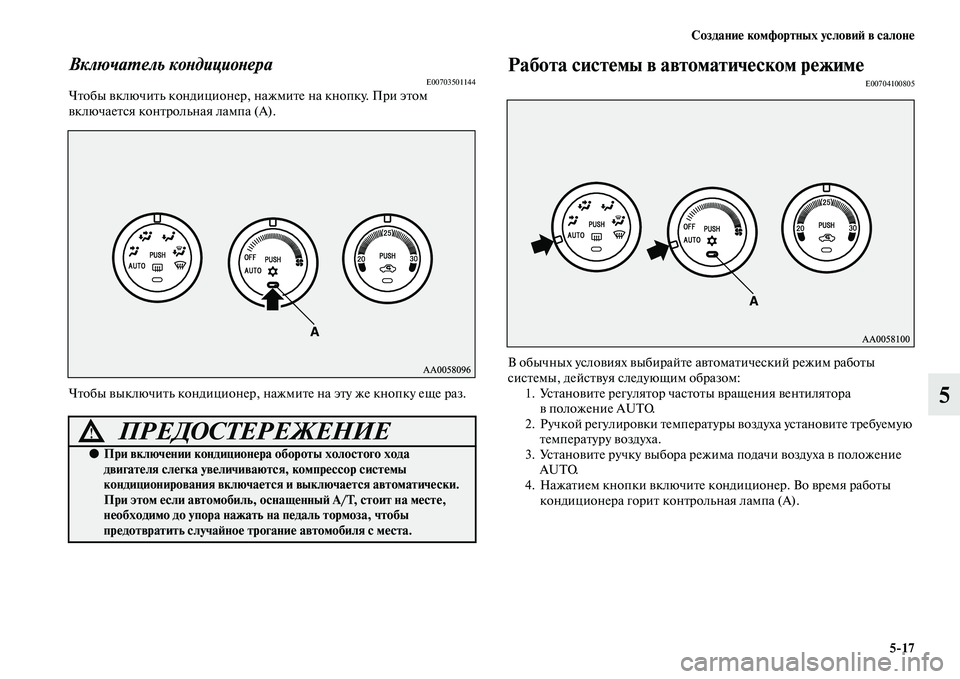

Создание комфортных условий в салоне
5'17
5
Включатель кондиционераE00703501144Чтобы включить кондиционер, нажмите на кнопку. При этом
включается контрольная лампа (А).
Чтобы выключить кондиционер, нажмите на эту же кнопку еще раз.
Работа системы в автоматическом режимеE00704100805
В обычных условиях выбирайте автоматический режим работы
системы, действуя следующим образом:
1. Установите регулятор частоты вращения вентилятора
вположение AUTO.
2. Ручкой регулировки температуры воздуха установите требуемую
температуру воздуха.
3. Установите ручку выбора режима подачи воздуха в положение
AUTO.
4. Нажатием кнопки включите кондиционер. Во время работы
кондиционера горит контрольная лампа (A).
ПРЕДОСТЕРЕЖЕНИЕ!
●При включении кондиционера обороты холостого хода
двигателя слегка увеличиваются, компрессор системы
кондиционирования включается и выключается автоматически.
При этом если автомобиль, оснащенный А/Т, стоит на месте,
необходимо до упора нажать на педаль тормоза, чтобы
предотвратить случайное трогание автомобиля с места.
Page 278 of 494

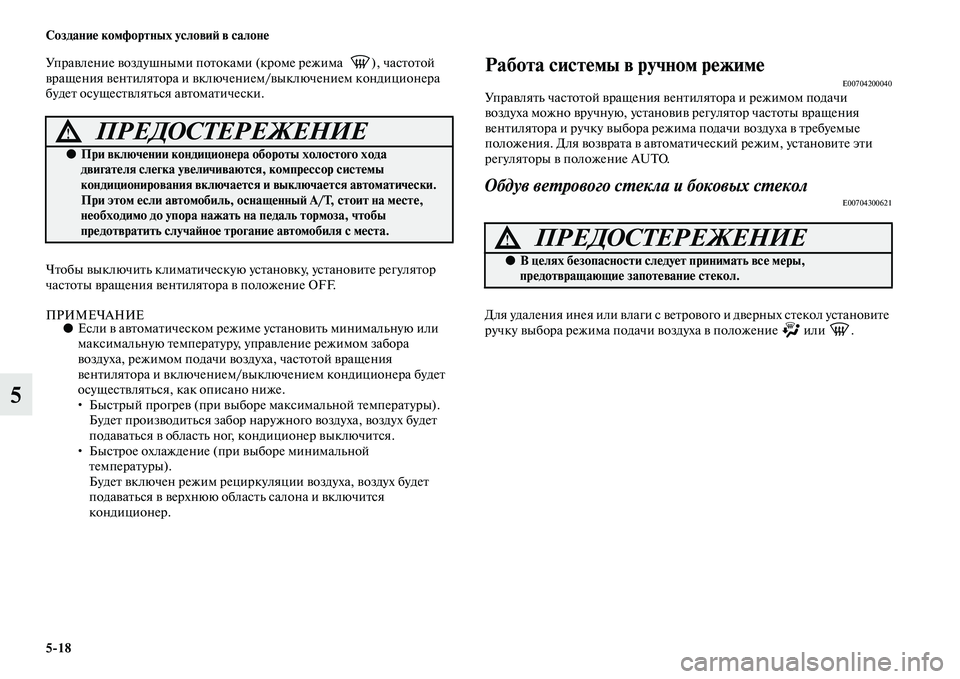

5'18 Создание комфортных условий в салоне
5
Управление воздушными потоками (кроме режима ), частотой
вращения вентилятора и включением/выключением кондиционера
будет осуществляться автоматически.
Чтобы выключить климатическую установку, установите регулятор
частоты вращения вентилятора в положение OFF.
ПРИМЕЧАНИЕ●Если в автоматическом режиме установить минимальную или
максимальную температуру, управление режимом забора
воздуха, режимом подачи воздуха, частотой вращения
вентилятора и включением/выключением кондиционера будет
осуществляться, как описано ниже.
• Быстрый прогрев (при выборе максимальной температуры).
Будет производиться забор наружного воздуха, воздух будет
подаваться в область ног, кондиционер выключится.
• Быстрое охлаждение (при выборе минимальной
температуры).
Будет включен режим рециркуляции воздуха, воздух будет
подаваться в верхнюю область салона и включится
кондиционер.
Работа системы в ручном режимеE00704200040Управлять частотой вращения вентилятора и режимом подачи
воздуха можно вручную, установив регулятор частоты вращения
вентилятора и ручку выбора режима подачи воздуха в требуемые
положения. Для возврата в автоматический режим, установите эти
регуляторы в положение AUTO.
Обдув ветрового стекла и боковых стеколE00704300621
Для удаления инея или влаги с ветрового и дверных стекол установите
ручку выбора режима подачи воздуха в положение или .
ПРЕДОСТЕРЕЖЕНИЕ!
●При включении кондиционера обороты холостого хода
двигателя слегка увеличиваются, компрессор системы
кондиционирования включается и выключается автоматически.
При этом если автомобиль, оснащенный А/Т, стоит на месте,
необходимо до упора нажать на педаль тормоза, чтобы
предотвратить случайное трогание автомобиля с места.
ПРЕДОСТЕРЕЖЕНИЕ!
●В целях безопасности следует принимать все меры,
предотвращающие запотевание стекол.
Page 279 of 494

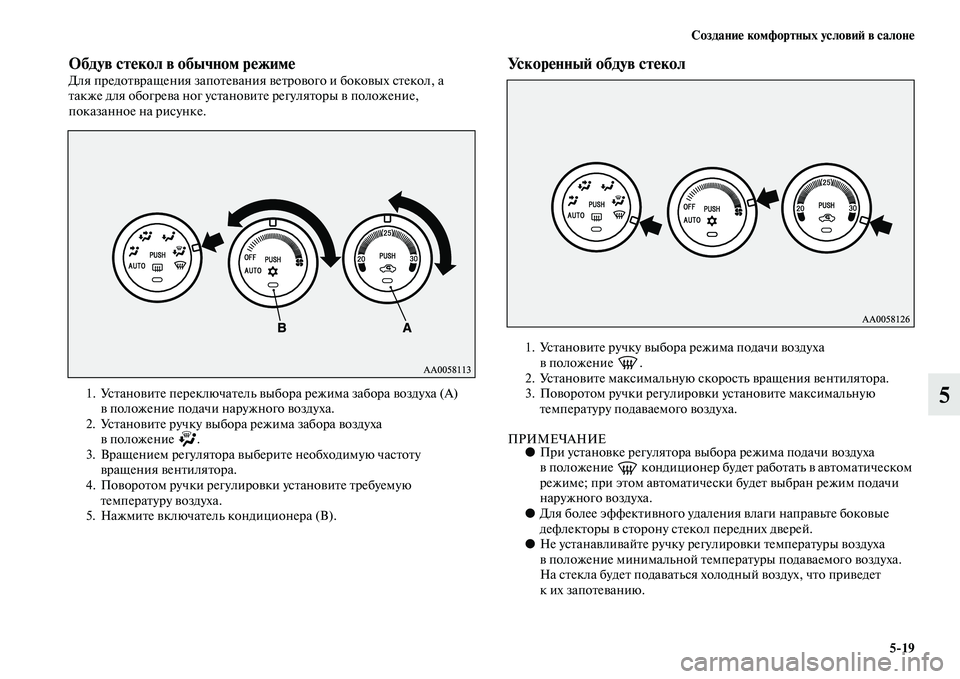

Создание комфортных условий в салоне
5'19
5
Обдув стекол в обычном режимеДля предотвращения запотевания ветрового и боковых стекол, а
также для обогрева ног установите регуляторы в положение,
показанное на рисунке.
1. Установите переключатель выбора режима забора воздуха (А)
в положение подачи наружного воздуха.
2. Установите ручку выбора режима забора воздуха
вположение .
3. Вращением регулятора выберите необходимую частоту
вращения вентилятора.
4. Поворотом ручки регулировки установите требуемую
температуру воздуха.
5. Нажмите включатель кондиционера (B).Ускоренный обдув стекол
1. Установите ручку выбора режима подачи воздуха
вположение .
2. Установите максимальную скорость вращения вентилятора.
3. Поворотом ручки регулировки установите максимальную
температуру подаваемого воздуха.
ПРИМЕЧАНИЕ●При установке регулятора выбора режима подачи воздуха
в положение кондиционер будет работать в автоматическом
режиме; при этом автоматически будет выбран режим подачи
наружного воздуха.
●Для более эффективного удаления влаги направьте боковые
дефлекторы в сторону стекол передних дверей.
●Не устанавливайте ручку регулировки температуры воздуха
в положение минимальной температуры подаваемого воздуха.
На стекла будет подаваться холодный воздух, что приведет
к их запотеванию.
Page 280 of 494

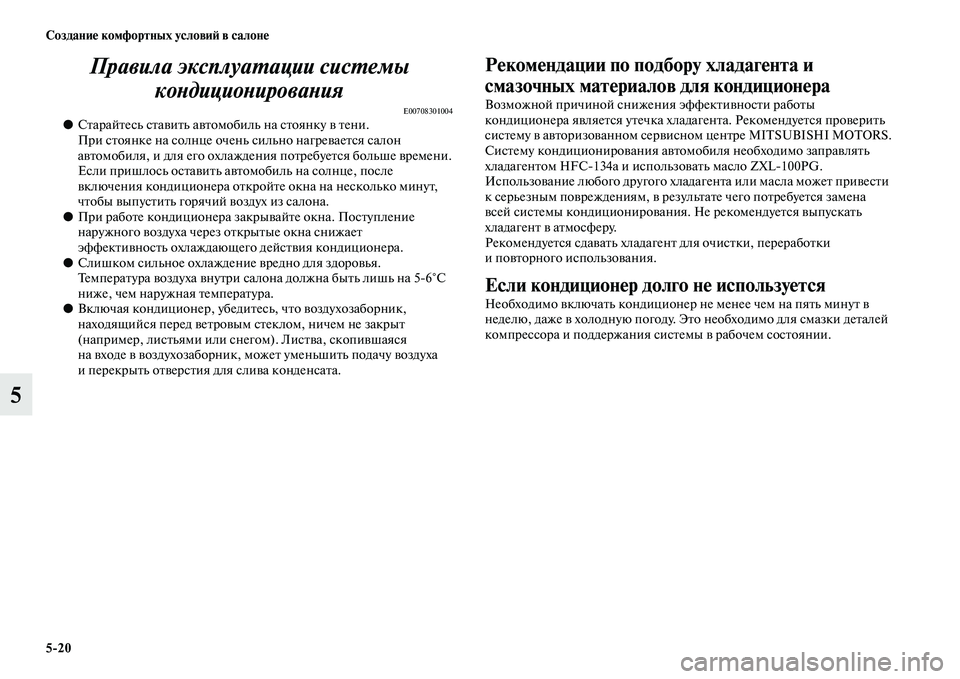

5'20 Создание комфортных условий в салоне
5Правила эксплуатации системы
кондиционирования
E00708301004●Старайтесь ставить автомобиль на стоянку в тени.
При стоянке на солнце очень сильно нагревается салон
автомобиля, и для его охлаждения потребуется больше времени.
Если пришлось оставить автомобиль на солнце, после
включения кондиционера откройте окна на несколько минут,
чтобы выпустить горячий воздух из салона.
●При работе кондиционера закрывайте окна. Поступление
наружного воздуха через открытые окна снижает
эффективность охлаждающего действия кондиционера.
●Слишком сильное охлаждение вредно для здоровья.
Температура воздуха внутри салона должна быть лишь на 56°C
ниже, чем наружная температура.
●Включая кондиционер, убедитесь, что воздухозаборник,
находящийся перед ветровым стеклом, ничем не закрыт
(например, листьями или снегом). Листва, скопившаяся
на входе в воздухозаборник, может уменьшить подачу воздуха
и перекрыть отверстия для слива конденсата.
Рекомендации по подбору хладагента и
смазочных материалов для кондиционера
Возможной причиной снижения эффективности работы
кондиционера является утечка хладагента. Рекомендуется проверить
систему в авторизованном сервисном центре MITSUBISHI MOTORS.
Систему кондиционирования автомобиля необходимо заправлять
хладагентом HFC134a и использовать масло ZXL100PG.
Использование любого другого хладагента или масла может привести
к серьезным повреждениям, в результате чего потребуется замена
всей системы кондиционирования. Не рекомендуется выпускать
хладагент в атмосферу.
Рекомендуется сдавать хладагент для очистки, переработки
и повторного использования.
Если кондиционер долго не используется
Необходимо включать кондиционер не менее чем на пять минут в
неделю, даже в холодную погоду. Это необходимо для смазки деталей
компрессора и поддержания системы в рабочем состоянии.
