MITSUBISHI PAJERO SPORT 2020 Руководство по эксплуатации и техобслуживанию (in Russian)
Manufacturer: MITSUBISHI, Model Year: 2020, Model line: PAJERO SPORT, Model: MITSUBISHI PAJERO SPORT 2020Pages: 488, PDF Size: 57.09 MB

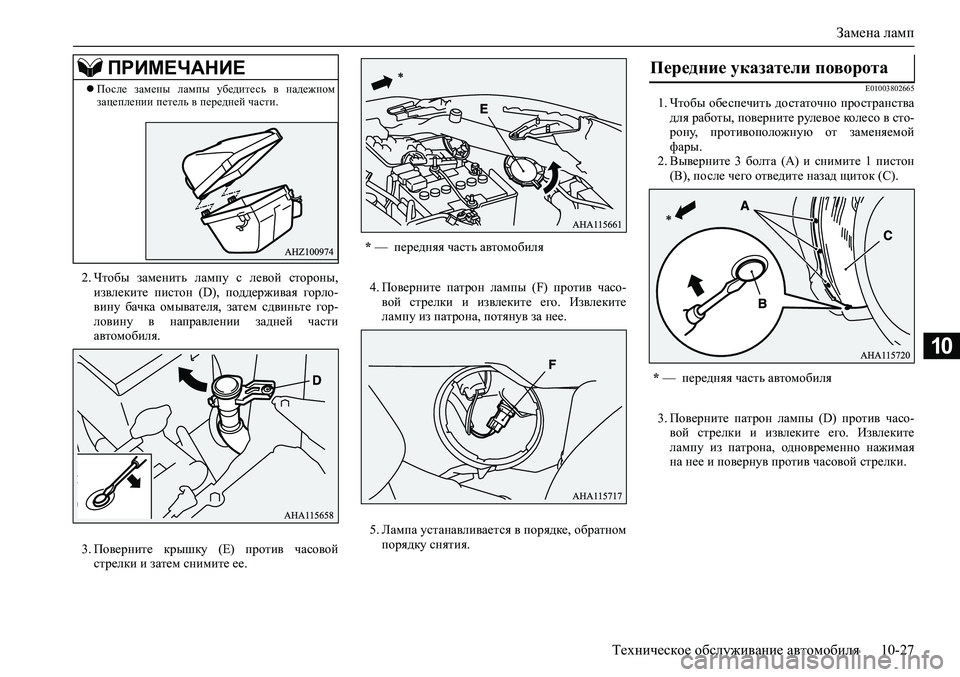

Page 471 of 488

Замена ламп
Техническое обслуживание автомобиля 10-27
10
2. Чтобы заменить лампу с левой стороны,
извлеките пистон (D), поддерживая горло-
вину бачка омывателя, затем сдвиньте гор-
ловину в направлении задней части
автомобиля.
3. Поверните крышку (E) против часовой
стрелки и затем снимите ее.4. Поверните патрон лампы (F) против часо-
вой стрелки и извлеките его. Извлеките
лампу из патрона, потянув за нее.
5. Лампа устанавливается в порядке, обратном
порядку снятия.
E010038026651. Чтобы обеспечить достаточно пространства
для работы, поверните рулевое колесо в сто-
рону, противоположную от заменяемой
фары.
2. Выверните 3 болта (A) и снимите 1 пистон
(B), после чего отведите назад щиток (C).
3. Поверните патрон лампы (D) против часо-
вой стрелки и извлеките его. Извлеките
лампу из патрона, одновременно нажимая
на нее и повернув против часовой стрелки.После замены лампы убедитесь в надежном
зацеплении петель в передней части.
ПРИМЕЧАНИЕ
* — передняя часть автомобиля
Передние указатели поворота
* — передняя часть автомобиля
Page 472 of 488

Замена ламп
10-28 Техническое обслуживание автомобиля
10
4. Лампа устанавливается в порядке, обратном
порядку снятия.
E010040038891. Чтобы обеспечить достаточно пространства
для работы, поверните рулевое колесо в сто-
рону, противоположную от заменяемой
фары.
2. Выверните 3 болта (A) и снимите 1 пистон
(B), после чего отведите назад щиток (C).
3. Определите положение заменяемой лампы.
4. Нажимая на защелку (F), отсоедините разъем
(G) от лампы, а затем поверните лампу про-
тив часовой стрелки и извлеките ее.
5. Лампа устанавливается в порядке, обратном
порядку снятия.
ПРИМЕЧАНИЕ
При установке фиксатора (B) сначала устано-
вите часть (E) фиксатора в отверстие, затем вда-
вите часть (F) фиксатора до упора.
Противотуманные фары /
дневные ходовые огни
(кроме автомобилей
со светодиодными фарами)
* — передняя часть автомобиля
D — противотуманные фары
E — дневные ходовые огни
Тип 1Тип 2
Противотуманные
фарыДневные ходовые огни

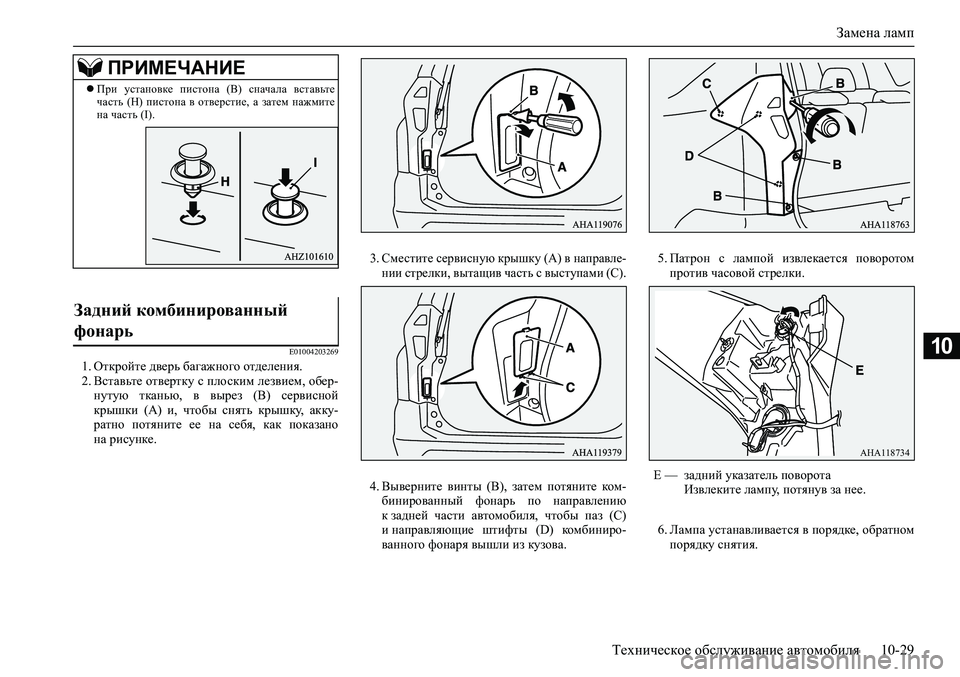

Page 473 of 488

Замена ламп
Техническое обслуживание автомобиля 10-29
10E010042032691. Откройте дверь багажного отделения.
2. Вставьте отвертку с плоским лезвием, обер-
нутую тканью, в вырез (B) сервисной
крышки (A) и, чтобы снять крышку, акку-
ратно потяните ее на себя, как показано
на рисунке.
3. Сместите сервисную крышку (A) в направле-
нии стрелки, вытащив часть с выступами (C).
4. Выверните винты (B), затем потяните ком-
бинированный фонарь по направлению
к задней части автомобиля, чтобы паз (C)
и направляющие штифты (D) комбиниро-
ванного фонаря вышли из кузова.5. Патрон с лампой извлекается поворотом
против часовой стрелки.
6. Лампа устанавливается в порядке, обратном
порядку снятия.
ПРИМЕЧАНИЕ
При установке пистона (B) сначала вставьте
часть (H) пистона в отверстие, а затем нажмите
на часть (I).
Задний комбинированный
фонарь
E — задний указатель поворота
Извлеките лампу, потянув за нее.
AHA118734
Page 474 of 488

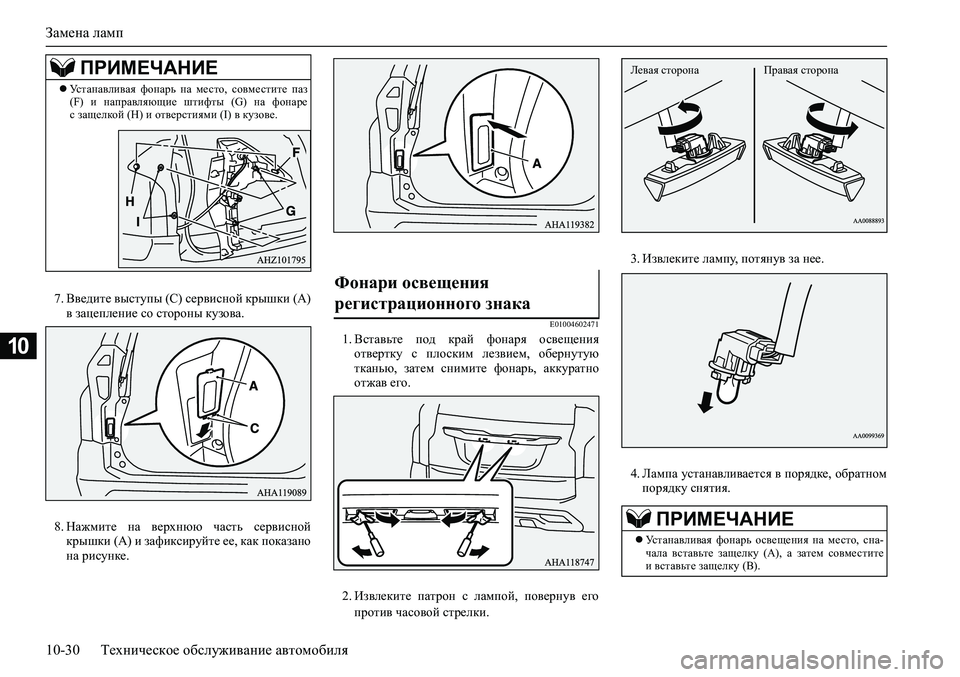

Замена ламп
10-30 Техническое обслуживание автомобиля
10
7. Введите выступы (С) сервисной крышки (А)
в зацепление со стороны кузова.
8. Нажмите на верхнюю часть сервисной
крышки (А) и зафиксируйте ее, как показано
на рисунке.
E010046024711. Вставьте под край фонаря освещения
отвертку с плоским лезвием, обернутую
тканью, затем снимите фонарь, аккуратно
отжав его.
2. Извлеките патрон с лампой, повернув его
против часовой стрелки.3. Извлеките лампу, потянув за нее.
4. Лампа устанавливается в порядке, обратном
порядку снятия.
ПРИМЕЧАНИЕ
Устанавливая фонарь на место, совместите паз
(F) и направляющие штифты (G) на фонаре
с защелкой (H) и отверстиями (I) в кузове.
Фонари освещения
регистрационного знака
ПРИМЕЧАНИЕ
Устанавливая фонарь освещения на место, сна-
чала вставьте защелку (А), а затем совместите
и вставьте защелку (B).
Левая сторона Правая сторона

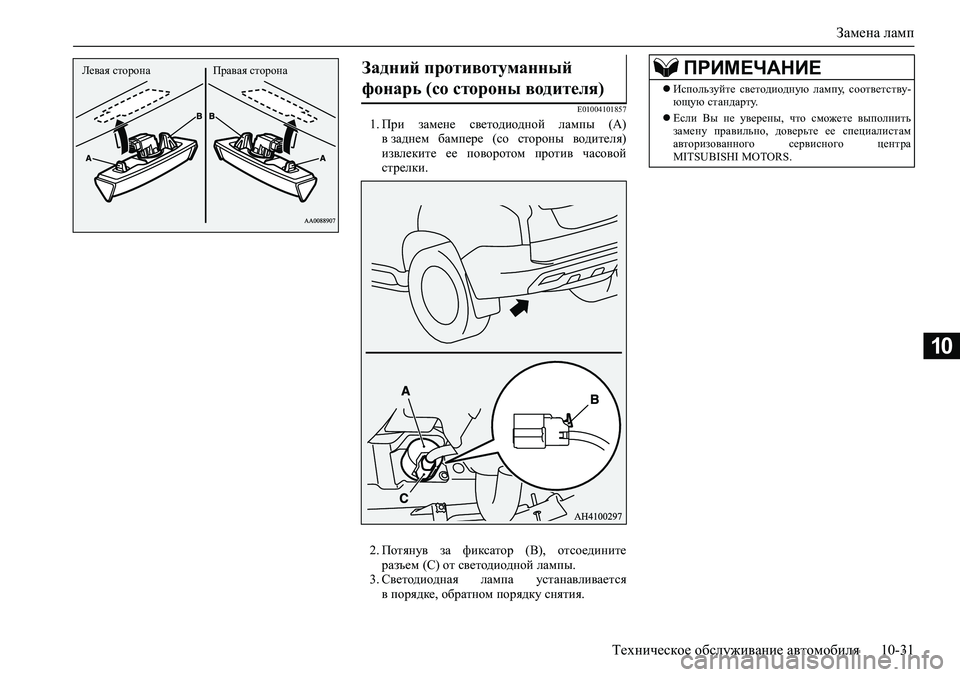

Page 475 of 488

Замена ламп
Техническое обслуживание автомобиля 10-31
10
E010041018571. При замене светодиодной лампы (А)
в заднем бампере (со стороны водителя)
извлеките ее поворотом против часовой
стрелки.
2. Потянув за фиксатор (В), отсоедините
разъем (С) от светодиодной лампы.
3. Светодиодная лампа устанавливается
в порядке, обратном порядку снятия.
Левая сторона Правая сторонаЗадний противотуманный
фонарь (со стороны водителя) ПРИМЕЧАНИЕ
Используйте светодиодную лампу, соответству-
ющую стандарту.
Если Вы не уверены, что сможете выполнить
замену правильно, доверьте ее специалистам
авторизованного сервисного центра
MITSUBISHI MOTORS.
Page 476 of 488

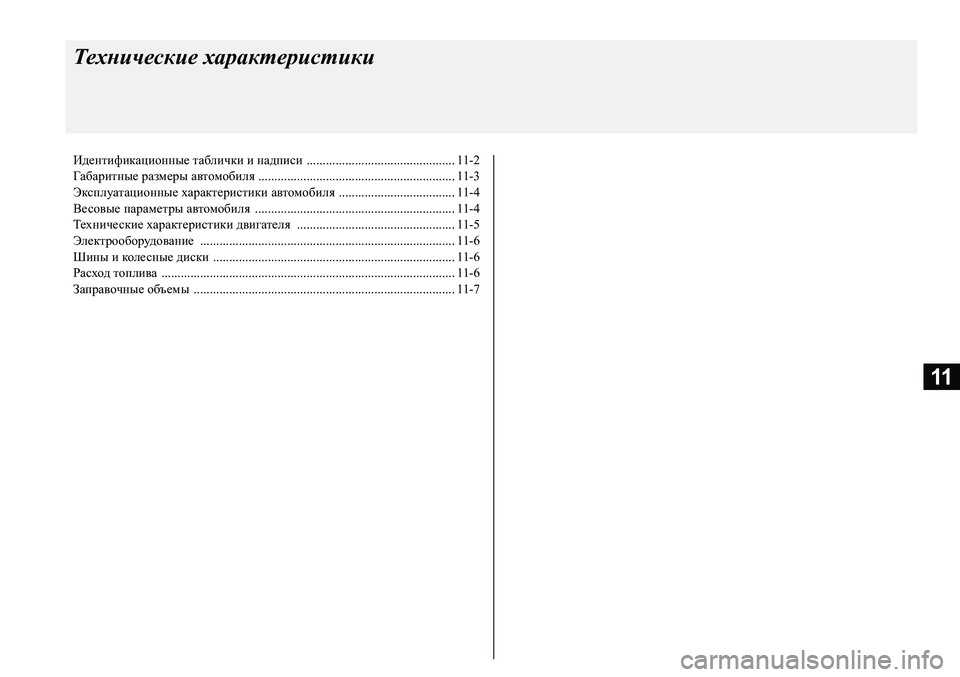

Page 477 of 488

11
Технические характеристики
Идентификационные таблички и надписи .............................................. 11-2
Габаритные размеры автомобиля ............................................................. 11-3
Эксплуатационные характеристики автомобиля .................................... 11-4
Весовые параметры автомобиля .............................................................. 11-4
Технические характеристики двигателя ................................................. 11-5
Электрооборудование ............................................................................... 11-6
Шины и колесные диски ........................................................................... 11-6
Расход топлива ........................................................................................... 11-6
Заправочные объемы ................................................................................. 11-7

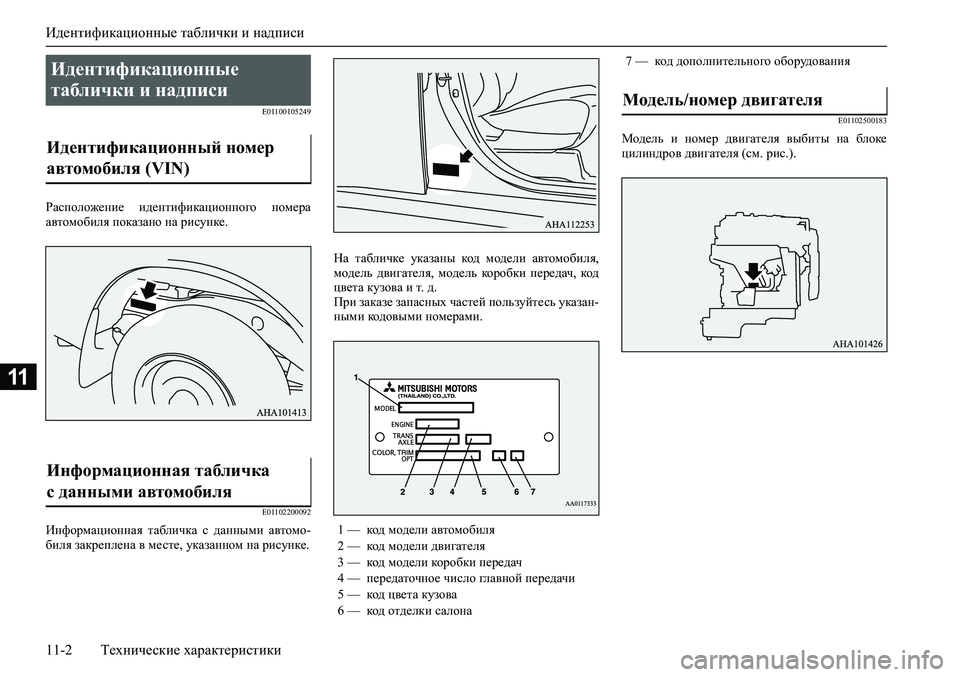

Page 478 of 488

Идентификационные таблички и надписи
11-2 Технические характеристики
11
E01100105249
Расположение идентификационного номера
автомобиля показано на рисунке.
E01102200092
Информационная табличка с данными автомо-
биля закреплена в месте, указанном на рисунке.На табличке указаны код модели автомобиля,
модель двигателя, модель коробки передач, код
цвета кузова и т. д.
При заказе запасных частей пользуйтесь указан-
ными кодовыми номерами.
E01102500183
Модель и номер двигателя выбиты на блоке
цилиндров двигателя (см. рис.).
Идентификационные
таблички и надписи
Идентификационный номер
автомобиля (VIN)
Информационная табличка
с данными автомобиля
1 — код модели автомобиля
2 — код модели двигателя
3 — код модели коробки передач
4 — передаточное число главной передачи
5 — код цвета кузова
6 — код отделки салона
7 — код дополнительного оборудования
Модель/номер двигателя

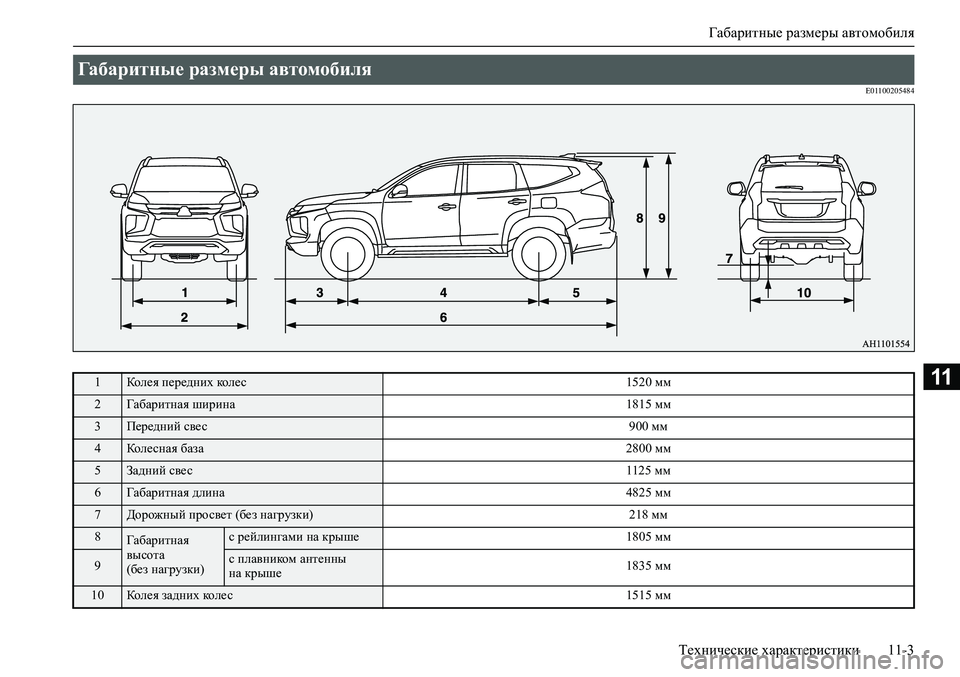

Page 479 of 488

Габаритные размеры автомобиля
Технические характеристики 11-3
11
E01100205484
Габаритные размеры автомобиля
1Колея передних колес 1520 мм
2Габаритная ширина 1815 мм
3Передний свес900 мм
4Колесная база2800 мм
5Задний свес1125 мм
6Габаритная длина 4825 мм
7Дорожный просвет (без нагрузки) 218 мм
8Габаритная
высота
(без нагрузки)с рейлингами на крыше 1805 мм
9с плавником антенны
на крыше1835 мм
10Колея задних колес 1515 мм

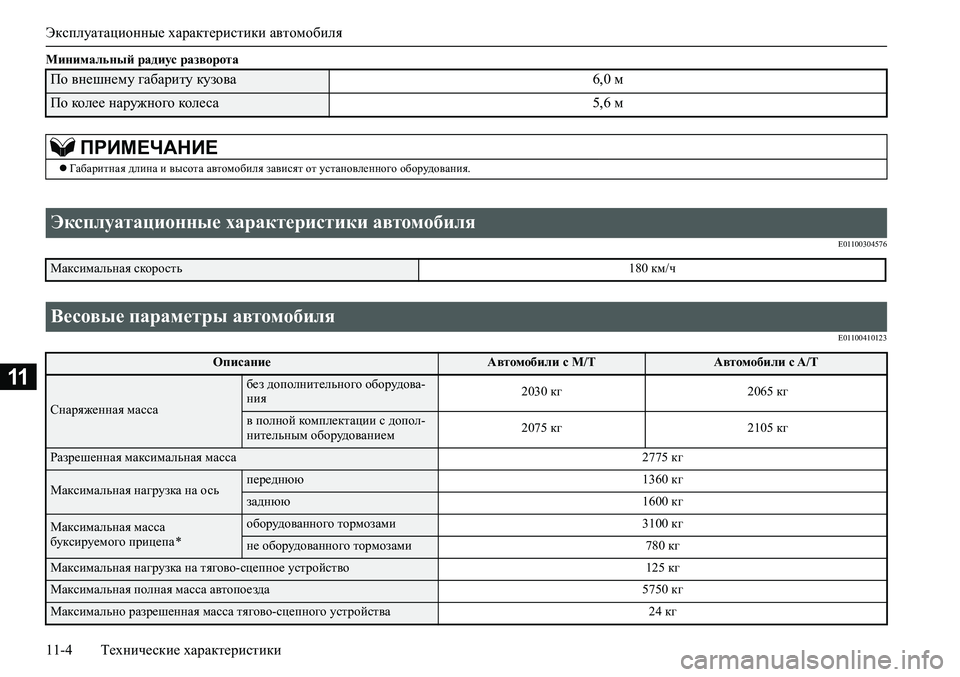

Page 480 of 488

Эксплуатационные характеристики автомобиля
11-4 Технические характеристики
11
Минимальный радиус разворота
E01100304576
E01100410123
По внешнему габариту кузова 6,0 м
По колее наружного колеса 5,6 м
ПРИМЕЧАНИЕ
Габаритная длина и высота автомобиля зависят от установленного оборудования.
Эксплуатационные характеристики автомобиля
Максимальная скорость180 км/ч
Весовые параметры автомобиля
ОписаниеАвтомобили с M/TАвтомобили с A/T
Снаряженная масса
без дополнительного оборудова-
ния2030 кг 2065 кг
в полной комплектации с допол-
нительным оборудованием2075 кг 2105 кг
Разрешенная максимальная масса 2775 кг
Максимальная нагрузка на осьпереднюю 1360 кг
заднюю 1600 кг
Максимальная масса
буксируемого прицепа *оборудованного тормозами 3100 кг
не оборудованного тормозами 780 кг
Максимальная нагрузка на тягово-сцепное устройство 125 кг
Максимальная полная масса автопоезда 5750 кг
Максимально разрешенная масса тягово-сцепного устройства 24 кг
