OPEL ADAM 2014.5 Betriebsanleitung (in German)

Sitze, Rückhaltesysteme49
GewichtsklasseGrößenklasseBefestigungAuf dem BeifahrersitzAuf den RücksitzenGruppe I: 9 bis 18 kg
oder ca. 8 Monate bis 4 JahreDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Gruppe II: 15 bis 25 kg
oder ca. 3 bis 7 JahreXILGruppe III: 22 bis 36 kg
oder ca. 6 bis 12 JahreXILIL=Geeignet für bestimmte ISOFIX Sicherheitssysteme der Kategorien „fahrzeugspezifisch“, „eingeschränkt“ oder
„halbuniversal“. Das ISOFIX Sicherheitssystem muss für den jeweiligen Fahrzeugtyp zugelassen sein.IUF=Geeignet für ISOFIX Kindersicherheitssysteme der Kategorie „universal“ mit Blickrichtung nach vorn, die für die Verwendung in dieser Gewichtsklasse zugelassen sind.X=Kein ISOFIX Kindersicherheitssystem in dieser Gewichtsklasse zugelassen.*=Den betreffenden Vordersitz vor dem Kindersicherheitssystem in eine der vordersten Einstellungspositionen schie‐
ben.**=Bei Verwendung von Kindersicherheitssystemen dieser Klasse die entsprechende hintere Kopfstütze abnehmen
3 32.

50Sitze, Rückhaltesysteme
ISOFIX Größenklasse und SitzbeschaffenheitA - ISO/F3=Kindersicherheitssystem mit Blickrichtung nach vorne für Kinder mit maximaler Größe in der Gewichts‐klasse 9 bis 18 kg.B - ISO/F2=Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse9 bis 18 kg.B1 - ISO/F2X=Kindersicherheitssystem mit Blickrichtung nach vorne für kleinere Kinder in der Gewichtsklasse
9 bis 18 kg.C - ISO/R3=Kindersicherheitssystem mit Blickrichtung nach hinten für Kinder mit maximaler Größe in der Gewichts‐
klasse bis 18 kg.D - ISO/R2=Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis 18 kg.E - ISO/R1=Kindersicherheitssystem mit Blickrichtung nach hinten für kleinere Kinder der Gewichtsklasse bis 13 kg.

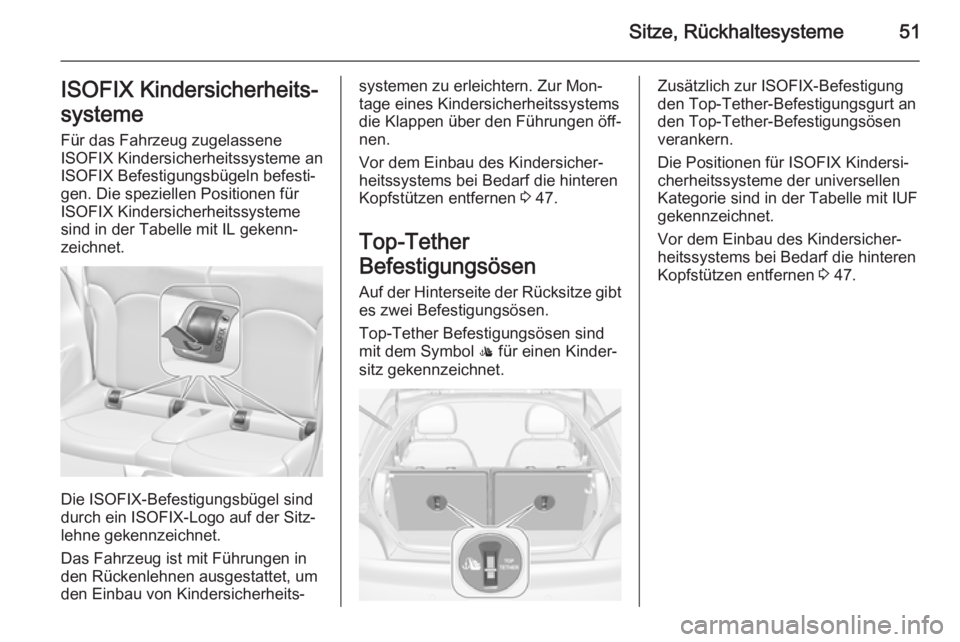

Sitze, Rückhaltesysteme51ISOFIX Kindersicherheits‐
systeme
Für das Fahrzeug zugelassene
ISOFIX Kindersicherheitssysteme an
ISOFIX Befestigungsbügeln befesti‐
gen. Die speziellen Positionen für
ISOFIX Kindersicherheitssysteme
sind in der Tabelle mit IL gekenn‐
zeichnet.
Die ISOFIX-Befestigungsbügel sind
durch ein ISOFIX-Logo auf der Sitz‐
lehne gekennzeichnet.
Das Fahrzeug ist mit Führungen in
den Rückenlehnen ausgestattet, um
den Einbau von Kindersicherheits‐
systemen zu erleichtern. Zur Mon‐
tage eines Kindersicherheitssystems
die Klappen über den Führungen öff‐
nen.
Vor dem Einbau des Kindersicher‐
heitssystems bei Bedarf die hinteren
Kopfstützen entfernen 3 47.
Top-Tether
Befestigungsösen Auf der Hinterseite der Rücksitze gibt
es zwei Befestigungsösen.
Top-Tether Befestigungsösen sind mit dem Symbol : für einen Kinder‐
sitz gekennzeichnet.Zusätzlich zur ISOFIX-Befestigung
den Top-Tether-Befestigungsgurt an
den Top-Tether-Befestigungsösen
verankern.
Die Positionen für ISOFIX Kindersi‐
cherheitssysteme der universellen Kategorie sind in der Tabelle mit IUF
gekennzeichnet.
Vor dem Einbau des Kindersicher‐
heitssystems bei Bedarf die hinteren
Kopfstützen entfernen 3 47.

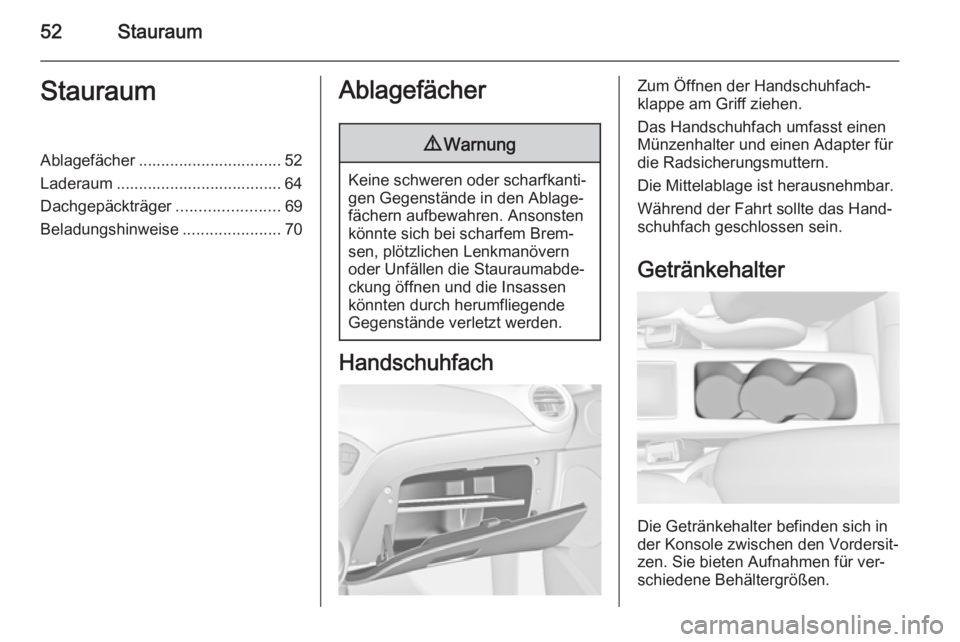

52StauraumStauraumAblagefächer ................................ 52
Laderaum ..................................... 64
Dachgepäckträger .......................69
Beladungshinweise ......................70Ablagefächer9Warnung
Keine schweren oder scharfkanti‐
gen Gegenstände in den Ablage‐
fächern aufbewahren. Ansonsten
könnte sich bei scharfem Brem‐
sen, plötzlichen Lenkmanövern
oder Unfällen die Stauraumabde‐
ckung öffnen und die Insassen
könnten durch herumfliegende
Gegenstände verletzt werden.
Handschuhfach
Zum Öffnen der Handschuhfach‐
klappe am Griff ziehen.
Das Handschuhfach umfasst einen Münzenhalter und einen Adapter für
die Radsicherungsmuttern.
Die Mittelablage ist herausnehmbar.
Während der Fahrt sollte das Hand‐
schuhfach geschlossen sein.
Getränkehalter
Die Getränkehalter befinden sich in
der Konsole zwischen den Vordersit‐
zen. Sie bieten Aufnahmen für ver‐
schiedene Behältergrößen.

Stauraum53

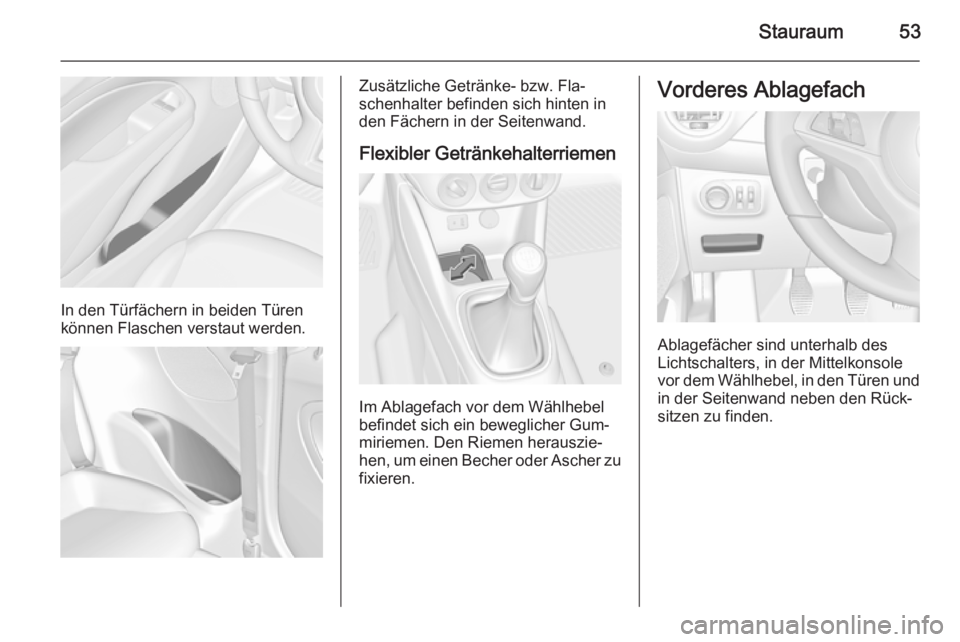

In den Türfächern in beiden Türen
können Flaschen verstaut werden.
Zusätzliche Getränke- bzw. Fla‐
schenhalter befinden sich hinten in
den Fächern in der Seitenwand.
Flexibler Getränkehalterriemen
Im Ablagefach vor dem Wählhebel
befindet sich ein beweglicher Gum‐
miriemen. Den Riemen herauszie‐
hen, um einen Becher oder Ascher zu fixieren.
Vorderes Ablagefach
Ablagefächer sind unterhalb des
Lichtschalters, in der Mittelkonsole
vor dem Wählhebel, in den Türen und
in der Seitenwand neben den Rück‐
sitzen zu finden.

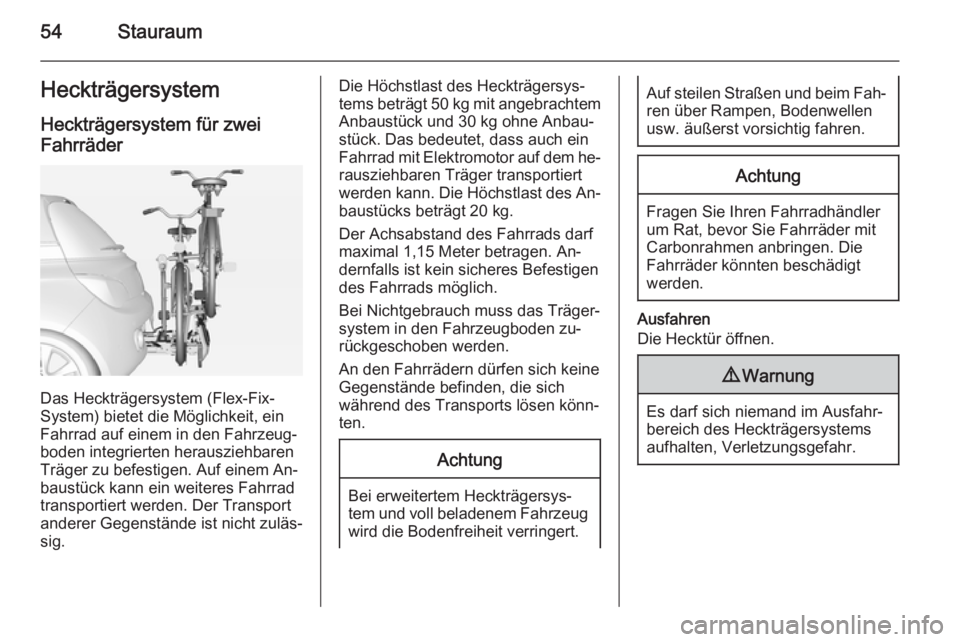

54StauraumHeckträgersystemHeckträgersystem für zweiFahrräder
Das Heckträgersystem (Flex-Fix-
System) bietet die Möglichkeit, ein
Fahrrad auf einem in den Fahrzeug‐ boden integrierten herausziehbarenTräger zu befestigen. Auf einem An‐
baustück kann ein weiteres Fahrrad
transportiert werden. Der Transport
anderer Gegenstände ist nicht zuläs‐
sig.
Die Höchstlast des Heckträgersys‐
tems beträgt 50 kg mit angebrachtem
Anbaustück und 30 kg ohne Anbau‐
stück. Das bedeutet, dass auch ein
Fahrrad mit Elektromotor auf dem he‐ rausziehbaren Träger transportiert
werden kann. Die Höchstlast des An‐ baustücks beträgt 20 kg.
Der Achsabstand des Fahrrads darf
maximal 1,15 Meter betragen. An‐
dernfalls ist kein sicheres Befestigen des Fahrrads möglich.
Bei Nichtgebrauch muss das Träger‐
system in den Fahrzeugboden zu‐
rückgeschoben werden.
An den Fahrrädern dürfen sich keine Gegenstände befinden, die sich
während des Transports lösen könn‐
ten.Achtung
Bei erweitertem Heckträgersys‐ tem und voll beladenem Fahrzeug
wird die Bodenfreiheit verringert.
Auf steilen Straßen und beim Fah‐ ren über Rampen, Bodenwellen
usw. äußerst vorsichtig fahren.Achtung
Fragen Sie Ihren Fahrradhändler
um Rat, bevor Sie Fahrräder mit
Carbonrahmen anbringen. Die
Fahrräder könnten beschädigt
werden.
Ausfahren
Die Hecktür öffnen.
9 Warnung
Es darf sich niemand im Ausfahr‐
bereich des Heckträgersystems aufhalten, Verletzungsgefahr.

Stauraum55
Den Entriegelungshebel nach oben
ziehen. Das System rastet aus und fährt schnell aus dem Stoßfänger.
Das Heckträgersystem vollständig
bis zum hörbaren Einrasten heraus‐
ziehen.
Sicherstellen, dass ein Einschieben des Heckträgersystems ohne erneu‐
tes Ziehen des Entriegelungshebels
nicht möglich ist.9 Warnung
Lasten dürfen nur dann am Heck‐
trägersystem befestigt werden,
wenn das System ordnungsge‐
mäß eingerastet ist. Ist das Heck‐
trägersystem nicht ordnungsge‐ mäß eingerastet, keine Lasten am
System befestigen und das Sys‐
tem zurückschieben. Hilfe einer
Werkstatt in Anspruch nehmen.
Kennzeichenleuchte ausklappen
Die Kennzeichenleuchte anheben
und nach hinten klappen.

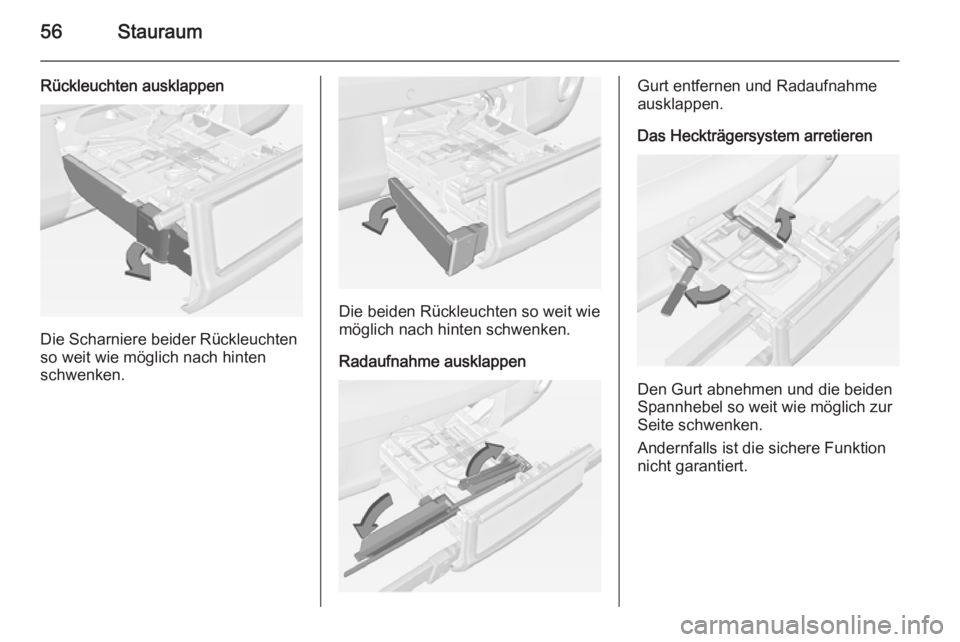

56Stauraum
Rückleuchten ausklappen
Die Scharniere beider Rückleuchten
so weit wie möglich nach hinten
schwenken.
Die beiden Rückleuchten so weit wie
möglich nach hinten schwenken.
Radaufnahme ausklappen
Gurt entfernen und Radaufnahme
ausklappen.
Das Heckträgersystem arretieren
Den Gurt abnehmen und die beiden
Spannhebel so weit wie möglich zur
Seite schwenken.
Andernfalls ist die sichere Funktion
nicht garantiert.

Stauraum57

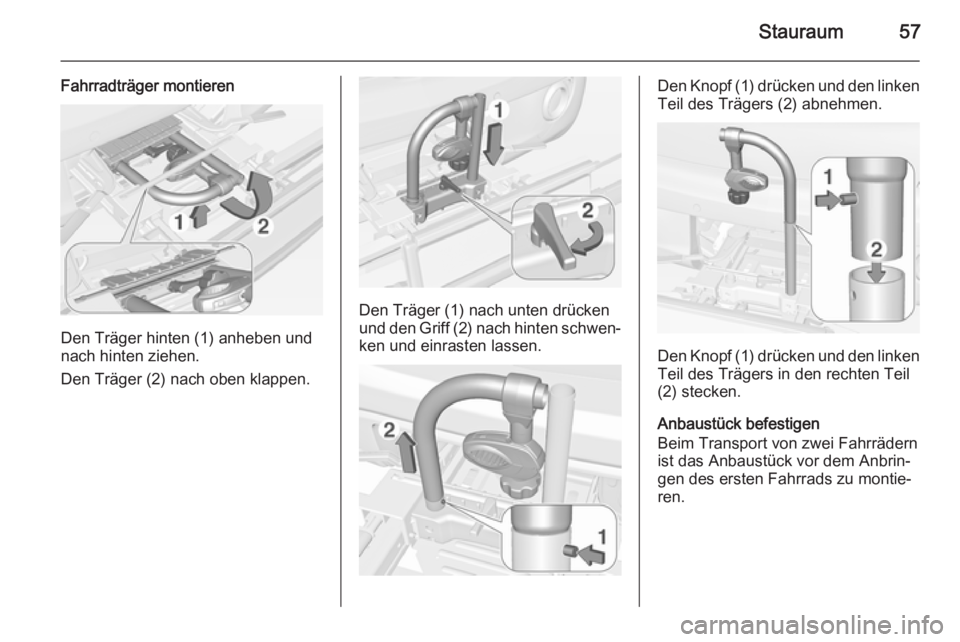

Fahrradträger montieren
Den Träger hinten (1) anheben und
nach hinten ziehen.
Den Träger (2) nach oben klappen.
Den Träger (1) nach unten drücken
und den Griff (2) nach hinten schwen‐ ken und einrasten lassen.
Den Knopf (1) drücken und den linken
Teil des Trägers (2) abnehmen.
Den Knopf (1) drücken und den linken
Teil des Trägers in den rechten Teil
(2) stecken.
Anbaustück befestigen
Beim Transport von zwei Fahrrädern
ist das Anbaustück vor dem Anbrin‐
gen des ersten Fahrrads zu montie‐
ren.

58Stauraum

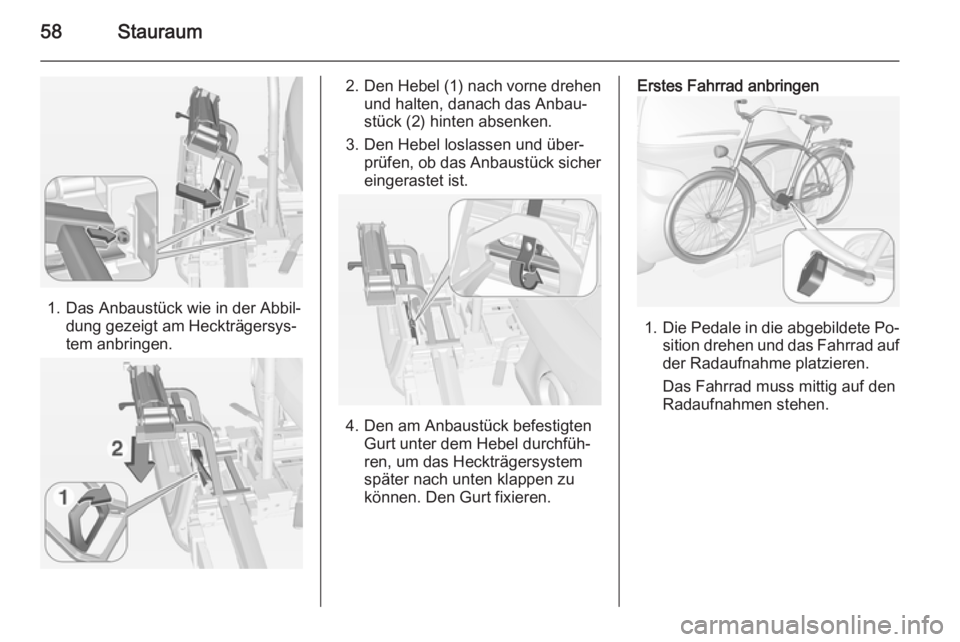

1. Das Anbaustück wie in der Abbil‐dung gezeigt am Heckträgersys‐
tem anbringen.
2. Den Hebel (1) nach vorne drehen
und halten, danach das Anbau‐
stück (2) hinten absenken.
3. Den Hebel loslassen und über‐ prüfen, ob das Anbaustück sicher
eingerastet ist.
4. Den am Anbaustück befestigten Gurt unter dem Hebel durchfüh‐
ren, um das Heckträgersystem
später nach unten klappen zu
können. Den Gurt fixieren.
Erstes Fahrrad anbringen
1. Die Pedale in die abgebildete Po‐
sition drehen und das Fahrrad auf der Radaufnahme platzieren.
Das Fahrrad muss mittig auf den
Radaufnahmen stehen.
