Instrumente, Bedienelemente79
Zum Aktivieren bzw. Deaktivieren derFunktion RDS-Zeit-Synchronisation
auf die Schaltfläche Ein bzw. Aus tip‐
pen.
Zubehörsteckdosen
Eine 12-Volt-Zubehörsteckdose be‐
findet sich in der Mittelkonsole.
Die maximale Leistungsaufnahme
darf 120 Watt nicht überschreiten.
Bei ausgeschalteter Zündung ist die
Steckdose deaktiviert. Auch bei nied‐ riger Spannung der Fahrzeugbatterie
wird die Zubehörsteckdose deakti‐
viert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Kein Strom abgebendes Zubehör wie z. B. Ladegeräte oder Batterien an‐
schließen.
Die Steckdose nicht durch ungeeig‐
nete Stecker beschädigen.
Stopp-Start-Automatik 3 128.
Zigarettenanzünder
Der Zigarettenanzünder befindet sich
in der Mittelkonsole.
Zigarettenanzünder drücken. Er
schaltet sich automatisch ab, wenn
die Glühspirale glüht. Zigarettenan‐
zünder herausziehen.
AscherAchtung
Nur für Asche, nicht für brennbareAbfälle.
Die Ascherdose kann in die Geträn‐
kehalter eingesetzt werden.

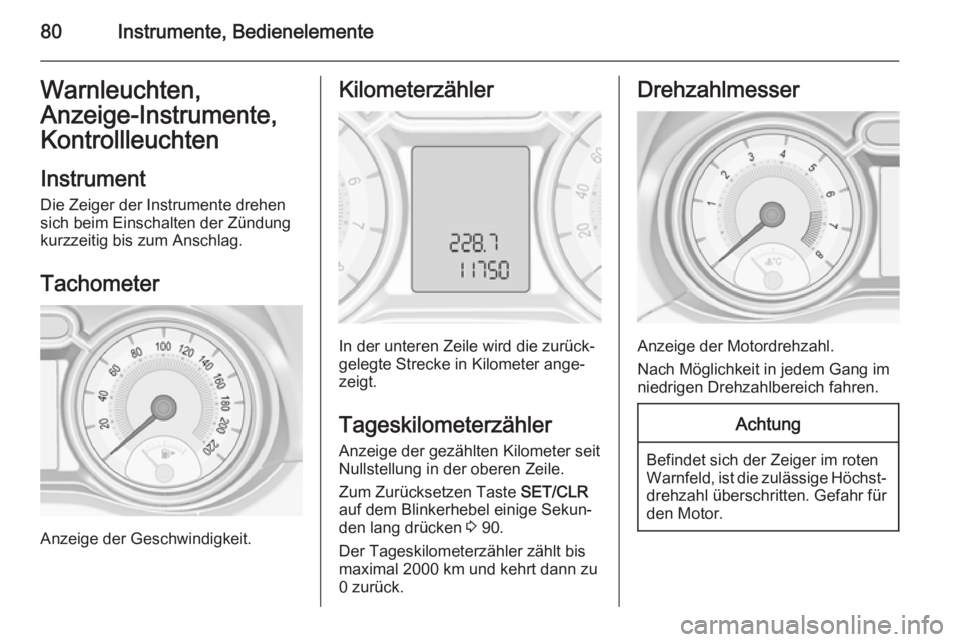

80Instrumente, BedienelementeWarnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Instrument
Die Zeiger der Instrumente drehen
sich beim Einschalten der Zündung
kurzzeitig bis zum Anschlag.
Tachometer
Anzeige der Geschwindigkeit.
Kilometerzähler
In der unteren Zeile wird die zurück‐
gelegte Strecke in Kilometer ange‐
zeigt.
Tageskilometerzähler
Anzeige der gezählten Kilometer seit Nullstellung in der oberen Zeile.
Zum Zurücksetzen Taste SET/CLR
auf dem Blinkerhebel einige Sekun‐ den lang drücken 3 90.
Der Tageskilometerzähler zählt bis
maximal 2000 km und kehrt dann zu
0 zurück.
Drehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.

Instrumente, Bedienelemente81Kraftstoffanzeige
Anzeige von Kraftstofffüllstand bzw.
Gasfüllstand im Tank je nach Be‐
triebsart.
Bei geringem Füllstand leuchtet die
Kontrollleuchte Y. Bei blinkender
Kontrollleuchte umgehend tanken.
Während des Flüssiggasbetriebs
schaltet das System automatisch auf
Benzinbetrieb um, sobald die Gast‐
anks leer sind 3 81.
Tank nie leer fahren.
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Kraftstoffwahltaste
Taste LPG drücken, um zwischen
Benzin- und Flüssiggasbetrieb umzu‐
schalten. Die LED in der Taste zeigt den aktuellen Betriebsmodus an.
LED aus=BenzinbetriebLED
leuchtet=FlüssiggasbetriebLED
blinkt=Umschalten nicht mög‐ lich, eine Kraftstoffart
ist aufgebraucht
Sobald der Flüssiggastank leer ist,
wird bis zum Ausschalten der Zün‐
dung automatisch auf Benzinbetrieb
umgeschaltet.
Kraftstoff für Flüssiggasbetrieb
3 153.
Kühlmitteltemperaturan‐
zeige

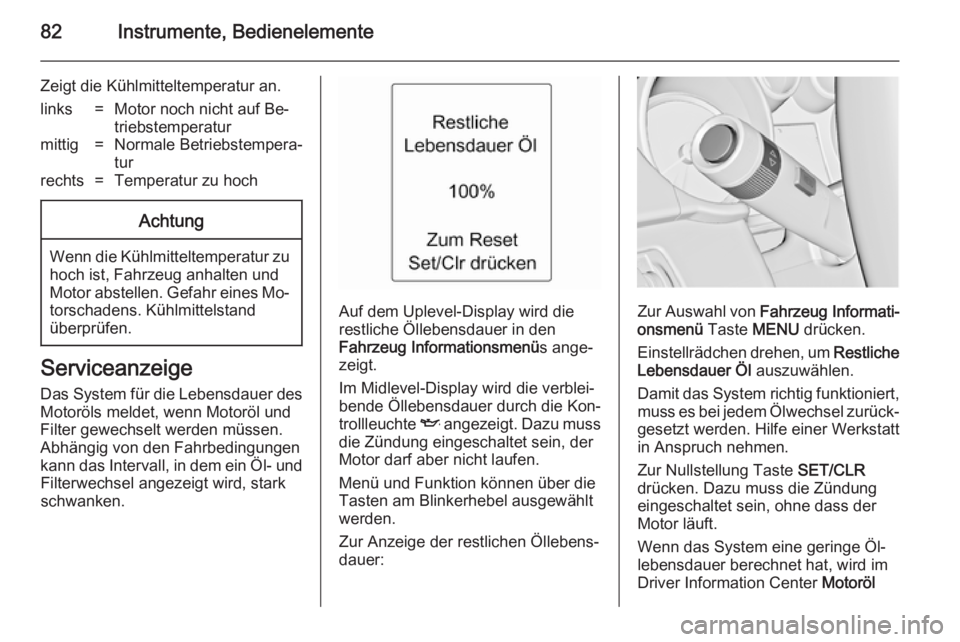

82Instrumente, Bedienelemente
Zeigt die Kühlmitteltemperatur an.links=Motor noch nicht auf Be‐
triebstemperaturmittig=Normale Betriebstempera‐
turrechts=Temperatur zu hochAchtung
Wenn die Kühlmitteltemperatur zu hoch ist, Fahrzeug anhalten undMotor abstellen. Gefahr eines Mo‐
torschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
Das System für die Lebensdauer des Motoröls meldet, wenn Motoröl und
Filter gewechselt werden müssen. Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein Öl- und Filterwechsel angezeigt wird, stark
schwanken.
Auf dem Uplevel-Display wird die
restliche Öllebensdauer in den
Fahrzeug Informationsmenü s ange‐
zeigt.
Im Midlevel-Display wird die verblei‐ bende Öllebensdauer durch die Kon‐
trollleuchte I angezeigt. Dazu muss
die Zündung eingeschaltet sein, der
Motor darf aber nicht laufen.
Menü und Funktion können über die
Tasten am Blinkerhebel ausgewählt
werden.
Zur Anzeige der restlichen Öllebens‐
dauer:Zur Auswahl von Fahrzeug Informati‐
onsmenü Taste MENU drücken.
Einstellrädchen drehen, um Restliche
Lebensdauer Öl auszuwählen.
Damit das System richtig funktioniert, muss es bei jedem Ölwechsel zurück‐
gesetzt werden. Hilfe einer Werkstatt
in Anspruch nehmen.
Zur Nullstellung Taste SET/CLR
drücken. Dazu muss die Zündung
eingeschaltet sein, ohne dass der
Motor läuft.
Wenn das System eine geringe Öl‐
lebensdauer berechnet hat, wird im
Driver Information Center Motoröl

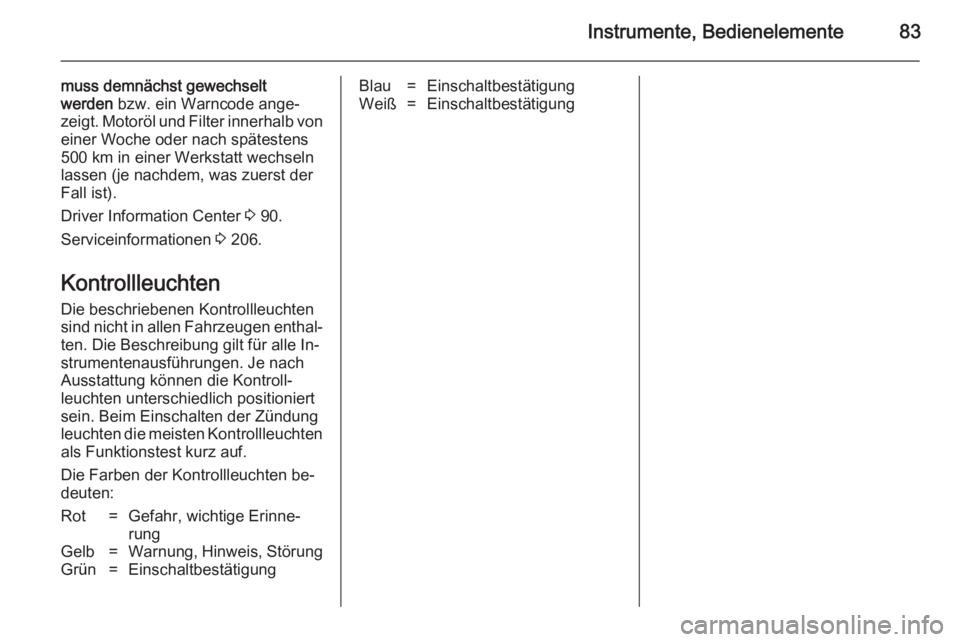

Instrumente, Bedienelemente83
muss demnächst gewechselt
werden bzw. ein Warncode ange‐
zeigt. Motoröl und Filter innerhalb von
einer Woche oder nach spätestens
500 km in einer Werkstatt wechseln
lassen (je nachdem, was zuerst der
Fall ist).
Driver Information Center 3 90.
Serviceinformationen 3 206.
Kontrollleuchten Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐ ten. Die Beschreibung gilt für alle In‐
strumentenausführungen. Je nach
Ausstattung können die Kontroll‐
leuchten unterschiedlich positioniert
sein. Beim Einschalten der Zündung
leuchten die meisten Kontrollleuchten
als Funktionstest kurz auf.
Die Farben der Kontrollleuchten be‐
deuten:Rot=Gefahr, wichtige Erinne‐
rungGelb=Warnung, Hinweis, StörungGrün=EinschaltbestätigungBlau=EinschaltbestätigungWeiß=Einschaltbestätigung

84Instrumente, Bedienelemente
Kontrollleuchten am Instrument

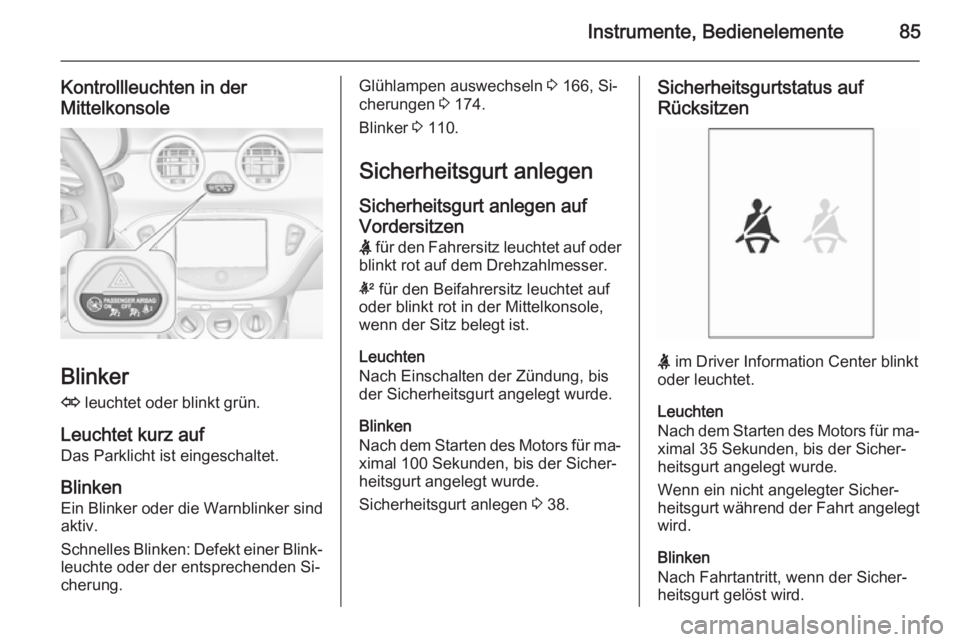

Instrumente, Bedienelemente85
Kontrollleuchten in derMittelkonsole
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz auf Das Parklicht ist eingeschaltet.
Blinken
Ein Blinker oder die Warnblinker sind aktiv.
Schnelles Blinken: Defekt einer Blink‐
leuchte oder der entsprechenden Si‐
cherung.
Glühlampen auswechseln 3 166, Si‐
cherungen 3 174.
Blinker 3 110.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen X für den Fahrersitz leuchtet auf oder
blinkt rot auf dem Drehzahlmesser.
k für den Beifahrersitz leuchtet auf
oder blinkt rot in der Mittelkonsole,
wenn der Sitz belegt ist.
Leuchten
Nach Einschalten der Zündung, bis
der Sicherheitsgurt angelegt wurde.
Blinken
Nach dem Starten des Motors für ma‐ ximal 100 Sekunden, bis der Sicher‐
heitsgurt angelegt wurde.
Sicherheitsgurt anlegen 3 38.Sicherheitsgurtstatus auf
Rücksitzen
X im Driver Information Center blinkt
oder leuchtet.
Leuchten
Nach dem Starten des Motors für ma‐ ximal 35 Sekunden, bis der Sicher‐
heitsgurt angelegt wurde.
Wenn ein nicht angelegter Sicher‐
heitsgurt während der Fahrt angelegt
wird.
Blinken
Nach Fahrtantritt, wenn der Sicher‐
heitsgurt gelöst wird.

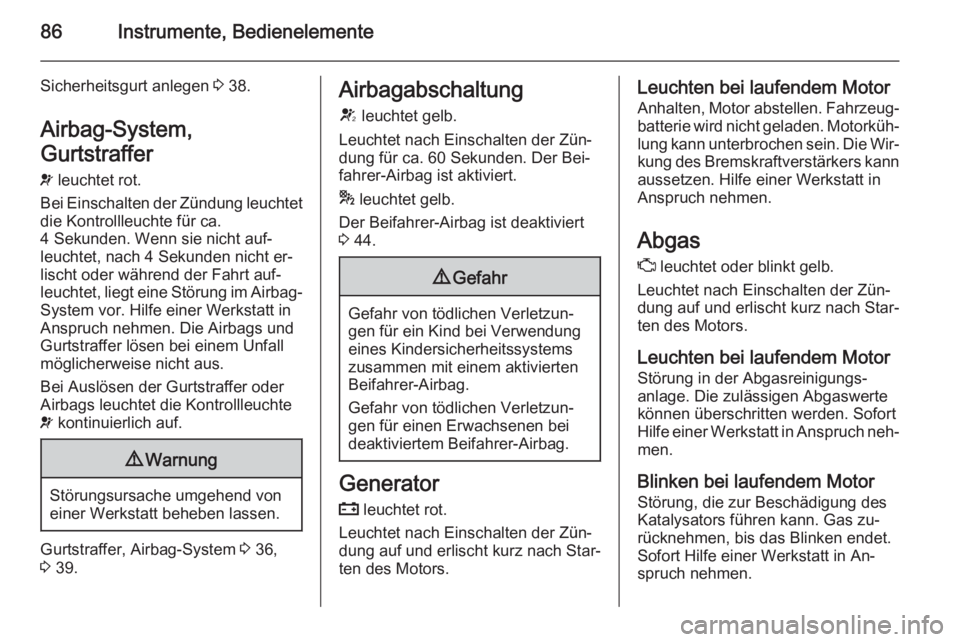

86Instrumente, Bedienelemente
Sicherheitsgurt anlegen 3 38.
Airbag-System,
Gurtstraffer v leuchtet rot.
Bei Einschalten der Zündung leuchtet
die Kontrollleuchte für ca.
4 Sekunden. Wenn sie nicht auf‐ leuchtet, nach 4 Sekunden nicht er‐
lischt oder während der Fahrt auf‐
leuchtet, liegt eine Störung im Airbag- System vor. Hilfe einer Werkstatt in
Anspruch nehmen. Die Airbags und
Gurtstraffer lösen bei einem Unfall
möglicherweise nicht aus.
Bei Auslösen der Gurtstraffer oder
Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 36,
3 39.
Airbagabschaltung
V leuchtet gelb.
Leuchtet nach Einschalten der Zün‐ dung für ca. 60 Sekunden. Der Bei‐
fahrer-Airbag ist aktiviert.
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert
3 44.9 Gefahr
Gefahr von tödlichen Verletzun‐
gen für ein Kind bei Verwendung
eines Kindersicherheitssystems zusammen mit einem aktivierten
Beifahrer-Airbag.
Gefahr von tödlichen Verletzun‐
gen für einen Erwachsenen bei
deaktiviertem Beifahrer-Airbag.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem Motor
Anhalten, Motor abstellen. Fahrzeug‐ batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die Wir‐
kung des Bremskraftverstärkers kann
aussetzen. Hilfe einer Werkstatt in
Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem MotorStörung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch neh‐
men.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des Katalysators führen kann. Gas zu‐
rücknehmen, bis das Blinken endet.
Sofort Hilfe einer Werkstatt in An‐
spruch nehmen.

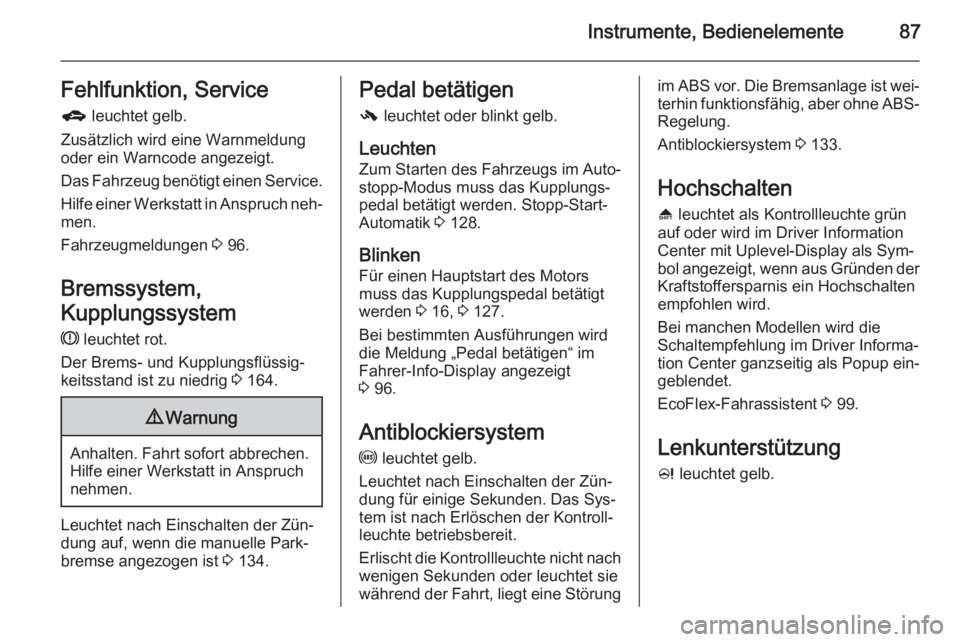

Instrumente, Bedienelemente87Fehlfunktion, Serviceg leuchtet gelb.
Zusätzlich wird eine Warnmeldung
oder ein Warncode angezeigt.
Das Fahrzeug benötigt einen Service.
Hilfe einer Werkstatt in Anspruch neh‐
men.
Fahrzeugmeldungen 3 96.
Bremssystem,
Kupplungssystem R leuchtet rot.
Der Brems- und Kupplungsflüssig‐
keitsstand ist zu niedrig 3 164.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet nach Einschalten der Zün‐
dung auf, wenn die manuelle Park‐
bremse angezogen ist 3 134.
Pedal betätigen
- leuchtet oder blinkt gelb.
Leuchten
Zum Starten des Fahrzeugs im Auto‐ stopp-Modus muss das Kupplungs‐
pedal betätigt werden. Stopp-Start- Automatik 3 128.
Blinken
Für einen Hauptstart des Motors
muss das Kupplungspedal betätigt
werden 3 16, 3 127.
Bei bestimmten Ausführungen wird
die Meldung „Pedal betätigen“ im
Fahrer-Info-Display angezeigt
3 96.
Antiblockiersystem
u leuchtet gelb.
Leuchtet nach Einschalten der Zün‐
dung für einige Sekunden. Das Sys‐
tem ist nach Erlöschen der Kontroll‐
leuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach
wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störungim ABS vor. Die Bremsanlage ist wei‐
terhin funktionsfähig, aber ohne ABS- Regelung.
Antiblockiersystem 3 133.
Hochschalten
[ leuchtet als Kontrollleuchte grün
auf oder wird im Driver Information
Center mit Uplevel-Display als Sym‐ bol angezeigt, wenn aus Gründen der
Kraftstoffersparnis ein Hochschalten
empfohlen wird.
Bei manchen Modellen wird die
Schaltempfehlung im Driver Informa‐
tion Center ganzseitig als Popup ein‐
geblendet.
EcoFlex-Fahrassistent 3 99.
Lenkunterstützung
c leuchtet gelb.

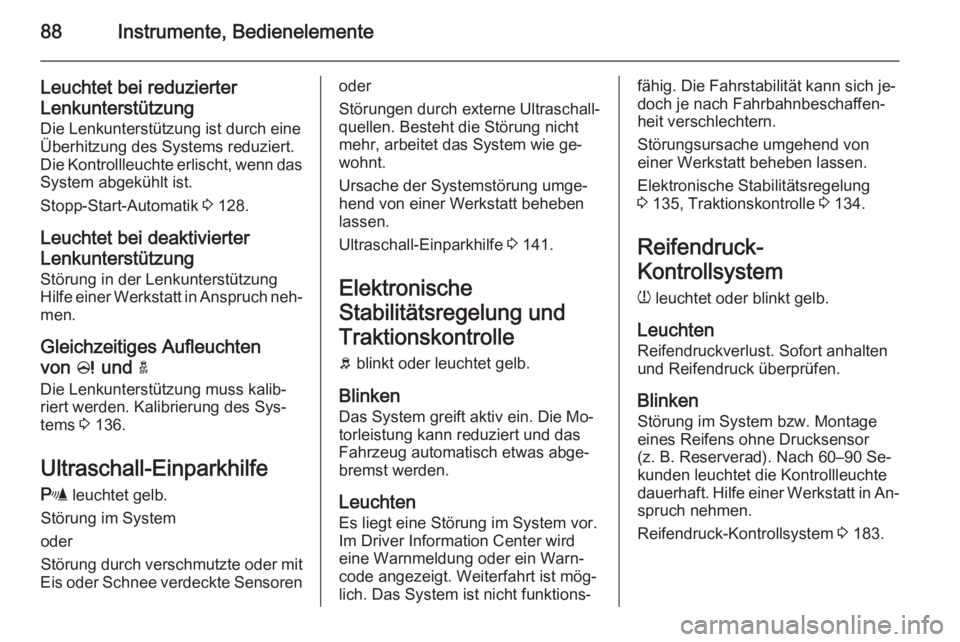

88Instrumente, Bedienelemente
Leuchtet bei reduzierter
Lenkunterstützung Die Lenkunterstützung ist durch eine
Überhitzung des Systems reduziert.
Die Kontrollleuchte erlischt, wenn das
System abgekühlt ist.
Stopp-Start-Automatik 3 128.
Leuchtet bei deaktivierter
Lenkunterstützung
Störung in der Lenkunterstützung
Hilfe einer Werkstatt in Anspruch neh‐ men.
Gleichzeitiges Aufleuchten
von c und a
Die Lenkunterstützung muss kalib‐
riert werden. Kalibrierung des Sys‐ tems 3 136.
Ultraschall-Einparkhilfe r leuchtet gelb.
Störung im System
oder
Störung durch verschmutzte oder mit
Eis oder Schnee verdeckte Sensorenoder
Störungen durch externe Ultraschall‐
quellen. Besteht die Störung nicht
mehr, arbeitet das System wie ge‐
wohnt.
Ursache der Systemstörung umge‐
hend von einer Werkstatt beheben
lassen.
Ultraschall-Einparkhilfe 3 141.
Elektronische
Stabilitätsregelung und
Traktionskontrolle
b blinkt oder leuchtet gelb.
Blinken
Das System greift aktiv ein. Die Mo‐
torleistung kann reduziert und das
Fahrzeug automatisch etwas abge‐
bremst werden.
Leuchten
Es liegt eine Störung im System vor.
Im Driver Information Center wird
eine Warnmeldung oder ein Warn‐
code angezeigt. Weiterfahrt ist mög‐
lich. Das System ist nicht funktions‐fähig. Die Fahrstabilität kann sich je‐
doch je nach Fahrbahnbeschaffen‐
heit verschlechtern.
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Elektronische Stabilitätsregelung
3 135, Traktionskontrolle 3 134.
Reifendruck-
Kontrollsystem
w leuchtet oder blinkt gelb.
Leuchten
Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Blinken Störung im System bzw. Montage
eines Reifens ohne Drucksensor
(z. B. Reserverad). Nach 60–90 Se‐
kunden leuchtet die Kontrollleuchte
dauerhaft. Hilfe einer Werkstatt in An‐ spruch nehmen.
Reifendruck-Kontrollsystem 3 183.
