OPEL ADAM 2014.5 Betriebsanleitung (in German)
Manufacturer: OPEL, Model Year: 2014.5, Model line: ADAM, Model: OPEL ADAM 2014.5Pages: 231, PDF-Größe: 6.76 MB
Page 41 of 231
Sitze, Rückhaltesysteme39
Benutzung des Sicherheitsgurts
während der Schwangerschaft9 Warnung
Der Beckengurt muss möglichst
tief über das Becken verlaufen,
um Druck auf den Unterleib zu ver‐ meiden.
Airbag-System
Das Airbag-System besteht aus einer Reihe von einzelnen Systemen, je
nach Ausstattungsumfang.
Wenn die Airbags auslösen, werden
sie innerhalb von Millisekunden auf‐
geblasen. Die Luft entweicht ebenso
schnell, so dass dies während einer
Kollision oft nicht bemerkt wird.9 Warnung
Bei unsachgemäßem Hantieren
können die Airbag-Systeme ex‐
plosionsartig ausgelöst werden.
Hinweis
Die Steuerungselektronik der Air‐
bag-Systeme und Gurtstraffer befin‐ det sich im Bereich der Mittelkon‐
sole. In diesem Bereich keine mag‐
netischen Gegenstände ablegen.
Die Abdeckungen der Airbags nicht
bekleben und nicht mit anderen Ma‐
terialien überziehen!
Jeder Airbag löst nur einmal aus.
Ausgelöste Airbags in einer Werk‐
statt austauschen lassen. Zusätzlich
müssen eventuell das Lenkrad, die
Instrumententafel, Teile der Verklei‐
dung, die Abdichtung der Türen, die Türgriffe und die Sitze ersetzt wer‐
den.
Am Airbag-System keine Änderun‐
gen vornehmen, da sonst die Be‐ triebserlaubnis des Fahrzeugs er‐
lischt.
Wenn die Airbags aufgeblasen wer‐
den, können entweichende heiße
Gase Verbrennungen verursachen.
Störung Im Falle einer Störung des Airbag-
Systems leuchtet die Kontrollleuchte
v auf und im Driver Information Cen‐
ter wird eine Meldung oder ein Warn‐
code angezeigt. Das System ist nicht
funktionsfähig.
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Kontrollleuchte für Airbag-Systeme
3 86.
Page 42 of 231
40Sitze, Rückhaltesysteme

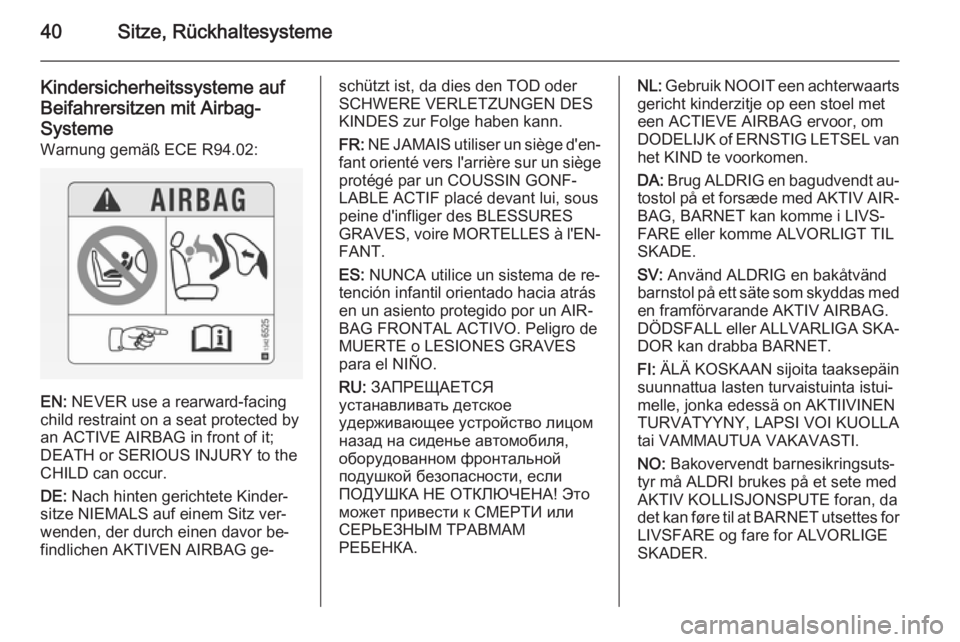

Kindersicherheitssysteme aufBeifahrersitzen mit Airbag-
Systeme
Warnung gemäß ECE R94.02:
EN: NEVER use a rearward-facing
child restraint on a seat protected by
an ACTIVE AIRBAG in front of it;
DEATH or SERIOUS INJURY to the
CHILD can occur.
DE: Nach hinten gerichtete Kinder‐
sitze NIEMALS auf einem Sitz ver‐ wenden, der durch einen davor be‐
findlichen AKTIVEN AIRBAG ge‐
schützt ist, da dies den TOD oder
SCHWERE VERLETZUNGEN DES
KINDES zur Folge haben kann.
FR: NE JAMAIS utiliser un siège d'en‐
fant orienté vers l'arrière sur un siège
protégé par un COUSSIN GONF‐
LABLE ACTIF placé devant lui, sous
peine d'infliger des BLESSURES
GRAVES, voire MORTELLES à l'EN‐ FANT.
ES: NUNCA utilice un sistema de re‐
tención infantil orientado hacia atrás
en un asiento protegido por un AIR‐
BAG FRONTAL ACTIVO. Peligro de
MUERTE o LESIONES GRAVES
para el NIÑO.
RU: ЗАПРЕЩАЕТСЯ
устанавливать детское
удерживающее устройство лицом
назад на сиденье автомобиля,
оборудованном фронтальной
подушкой безопасности, если
ПОДУШКА НЕ ОТКЛЮЧЕНА! Это
может привести к СМЕРТИ или
СЕРЬЕЗНЫМ ТРАВМАМ
РЕБЕНКА.NL: Gebruik NOOIT een achterwaarts
gericht kinderzitje op een stoel met een ACTIEVE AIRBAG ervoor, om
DODELIJK of ERNSTIG LETSEL van het KIND te voorkomen.
DA: Brug ALDRIG en bagudvendt au‐
tostol på et forsæde med AKTIV AIR‐ BAG, BARNET kan komme i LIVS‐
FARE eller komme ALVORLIGT TIL
SKADE.
SV: Använd ALDRIG en bakåtvänd
barnstol på ett säte som skyddas med en framförvarande AKTIV AIRBAG.
DÖDSFALL eller ALLVARLIGA SKA‐ DOR kan drabba BARNET.
FI: ÄLÄ KOSKAAN sijoita taaksepäin
suunnattua lasten turvaistuinta istui‐
melle, jonka edessä on AKTIIVINEN
TURVATYYNY, LAPSI VOI KUOLLA
tai VAMMAUTUA VAKAVASTI.
NO: Bakovervendt barnesikringsuts‐
tyr må ALDRI brukes på et sete med AKTIV KOLLISJONSPUTE foran, da
det kan føre til at BARNET utsettes for
LIVSFARE og fare for ALVORLIGE
SKADER.
Page 43 of 231
Sitze, Rückhaltesysteme41
PT: NUNCA use um sistema de re‐
tenção para crianças voltado para
trás num banco protegido com um
AIRBAG ACTIVO na frente do
mesmo, poderá ocorrer a PERDA DE
VIDA ou FERIMENTOS GRAVES na CRIANÇA.
IT: Non usare mai un sistema di sicu‐
rezza per bambini rivolto all'indietro
su un sedile protetto da AIRBAG AT‐
TIVO di fronte ad esso: pericolo di
MORTE o LESIONI GRAVI per il
BAMBINO!
EL: ΠΟΤΕ μη χρησιμοποιείτε παιδικό
κάθισμα ασφαλείας με φορά προς τα
πίσω σε κάθισμα που προστατεύεται
από μετωπικό ΕΝΕΡΓΟ ΑΕΡΟΣΑΚΟ,
διότι το παιδί μπορεί να υποστεί
ΘΑΝΑΣΙΜΟ ή ΣΟΒΑΡΟ
ΤΡΑΥΜΑΤΙΣΜΟ.
PL: NIE WOLNO montować fotelika
dziecięcego zwróconego tyłem do
kierunku jazdy na fotelu, przed któ‐
rym znajduje się WŁĄCZONA PO‐
DUSZKA POWIETRZNA. Niezasto‐ sowanie się do tego zalecenia może
być przyczyną ŚMIERCI lub POWAŻ‐
NYCH OBRAŻEŃ u DZIECKA.TR: Arkaya bakan bir çocuk emniyet
sistemini KESİNLİKLE önünde bir
AKTİF HAVA YASTIĞI ile korun‐
makta olan bir koltukta kullanmayınız.
ÇOCUK ÖLEBİLİR veya AĞIR ŞE‐
KİLDE YARALANABİLİR.
UK: НІКОЛИ не використовуйте
систему безпеки для дітей, що
встановлюється обличчям назад,
на сидінні з УВІМКНЕНОЮ
ПОДУШКОЮ БЕЗПЕКИ, інакше це
може призвести до СМЕРТІ чи
СЕРЙОЗНОГО ТРАВМУВАННЯ
ДИТИНИ.
HU: SOHA ne használjon hátrafelé
néző biztonsági gyerekülést előlről
AKTÍV LÉGZSÁKKAL védett ülésen,
mert a GYERMEK HALÁLÁT vagy
KOMOLY SÉRÜLÉSÉT okozhatja.
HR: NIKADA nemojte koristiti sustav
zadržavanja za djecu okrenut prema
natrag na sjedalu s AKTIVNIM ZRAČ‐ NIM JASTUKOM ispred njega, to bi
moglo dovesti do SMRTI ili OZBILJN‐ JIH OZLJEDA za DIJETE.
SL: NIKOLI ne nameščajte otroškega
varnostnega sedeža, obrnjenega v
nasprotni smeri vožnje, na sedež zAKTIVNO ČELNO ZRAČNO BLA‐
ZINO, saj pri tem obstaja nevarnost
RESNIH ali SMRTNIH POŠKODB za
OTROKA.
SR: NIKADA ne koristiti bezbednosni
sistem za decu u kome su deca okre‐
nuta unazad na sedištu sa AKTIVNIM VAZDUŠNIM JASTUKOM ispred se‐
dišta zato što DETE može da NAST‐
RADA ili da se TEŠKO POVREDI.
MK: НИКОГАШ не користете детско
седиште свртено наназад на
седиште заштитено со АКТИВНО
ВОЗДУШНО ПЕРНИЧЕ пред него,
затоа што детето може ДА ЗАГИНЕ
или да биде ТЕШКО ПОВРЕДЕНО.
BG: НИКОГА не използвайте
детска седалка, гледаща назад,
върху седалка, която е защитена
чрез АКТИВНА ВЪЗДУШНА
ВЪЗГЛАВНИЦА пред нея - може да
се стигне до СМЪРТ или
СЕРИОЗНО НАРАНЯВАНЕ на
ДЕТЕТО.
RO: Nu utilizaţi NICIODATĂ un scaun
pentru copil îndreptat spre partea din
spate a maşinii pe un scaun protejat de un AIRBAG ACTIV în faţa sa;
Page 44 of 231
42Sitze, Rückhaltesysteme
acest lucru poate duce la DECESUL
sau VĂTĂMAREA GRAVĂ a COPI‐
LULUI.
CS: NIKDY nepoužívejte dětský
zádržný systém instalovaný proti
směru jízdy na sedadle, které je chrá‐ něno před sedadlem AKTIVNÍM AIR‐
BAGEM. Mohlo by dojít k VÁŽNÉMU
PORANĚNÍ nebo ÚMRTÍ DÍTĚTE.
SK: NIKDY nepoužívajte detskú se‐
dačku otočenú vzad na sedadle chrá‐
nenom AKTÍVNYM AIRBAGOM, pre‐ tože môže dôjsť k SMRTI alebo VÁŽ‐
NYM ZRANENIAM DIEŤAŤA.
LT: JOKIU BŪDU nemontuokite atgal
atgręžtos vaiko tvirtinimo sistemos
sėdynėje, prieš kurią įrengta AKTYVI
ORO PAGALVĖ, nes VAIKAS GALI
ŽŪTI arba RIMTAI SUSIŽALOTI.
LV: NEKĀDĀ GADĪJUMĀ neizmanto‐
jiet uz aizmuguri vērstu bērnu sēde‐
klīti sēdvietā, kas tiek aizsargāta ar
tās priekšā uzstādītu AKTĪVU DRO‐
ŠĪBAS SPILVENU, jo pretējā gadī‐
jumā BĒRNS var gūt SMAGAS
TRAUMAS vai IET BOJĀ.ET: ÄRGE kasutage tahapoole suu‐
natud lapseturvaistet istmel, mille ees on AKTIIVSE TURVAPADJAGA
kaitstud iste, sest see võib põhjus‐
tada LAPSE SURMA või TÕSISE VI‐ GASTUSE.
MT: QATT tuża trażżin għat-tfal li jħa‐
res lejn in-naħa ta’ wara fuq sit protett b’AIRBAG ATTIV quddiemu; dan
jista’ jikkawża l-MEWT jew ĠRIEĦI
SERJI lit-TFAL.
Neben dem durch die Norm
ECE R94.02 vorgeschriebenen
Warnhinweis darf ein nach vorn ge‐
richtetes Kinderrückhaltesystem nur
so wie in den Anweisungen und Ein‐
schränkungen der Tabelle 3 47 ver‐
wendet werden.
Der Airbag-Aufkleber ist an beiden
Seiten der Sonnenblende Beifahrer‐
sitz angebracht.
Airbag-Deaktivierung 3 44.

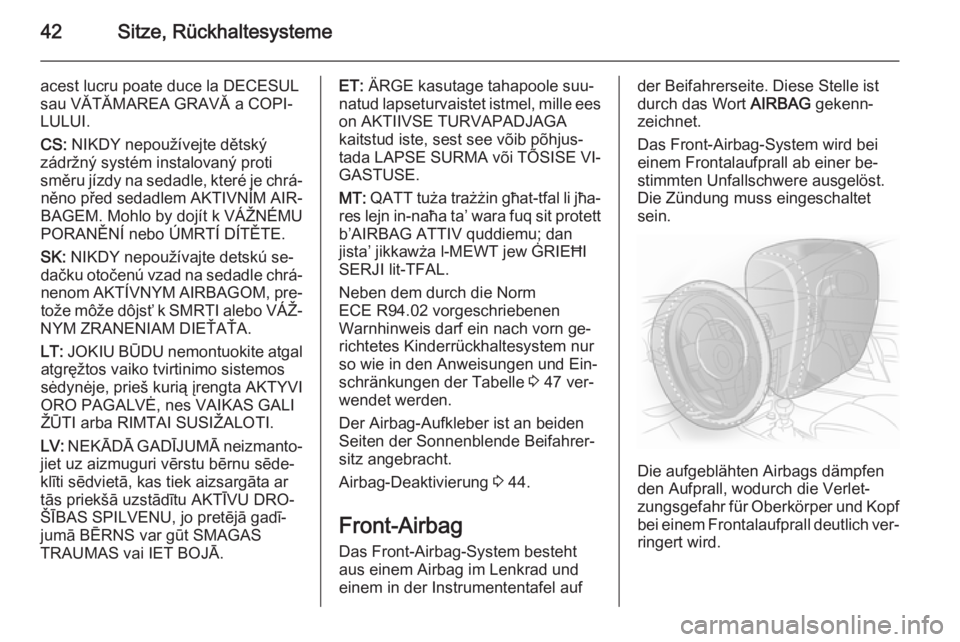

Front-Airbag Das Front-Airbag-System besteht
aus einem Airbag im Lenkrad und einem in der Instrumententafel aufder Beifahrerseite. Diese Stelle ist
durch das Wort AIRBAG gekenn‐
zeichnet.
Das Front-Airbag-System wird bei
einem Frontalaufprall ab einer be‐
stimmten Unfallschwere ausgelöst.
Die Zündung muss eingeschaltet
sein.
Die aufgeblähten Airbags dämpfen
den Aufprall, wodurch die Verlet‐
zungsgefahr für Oberkörper und Kopf bei einem Frontalaufprall deutlich ver‐
ringert wird.
Page 45 of 231
Sitze, Rückhaltesysteme439Warnung
Ein optimaler Schutz ist nur bei
richtiger Sitzposition gegeben.
Sitzposition 3 33.
Den Ausdehnungsbereich der Air‐ bags frei von Hindernissen halten.
Sicherheitsgurt ordnungsgemäß
anlegen und einrasten lassen. Nur
dann kann der Airbag schützen.

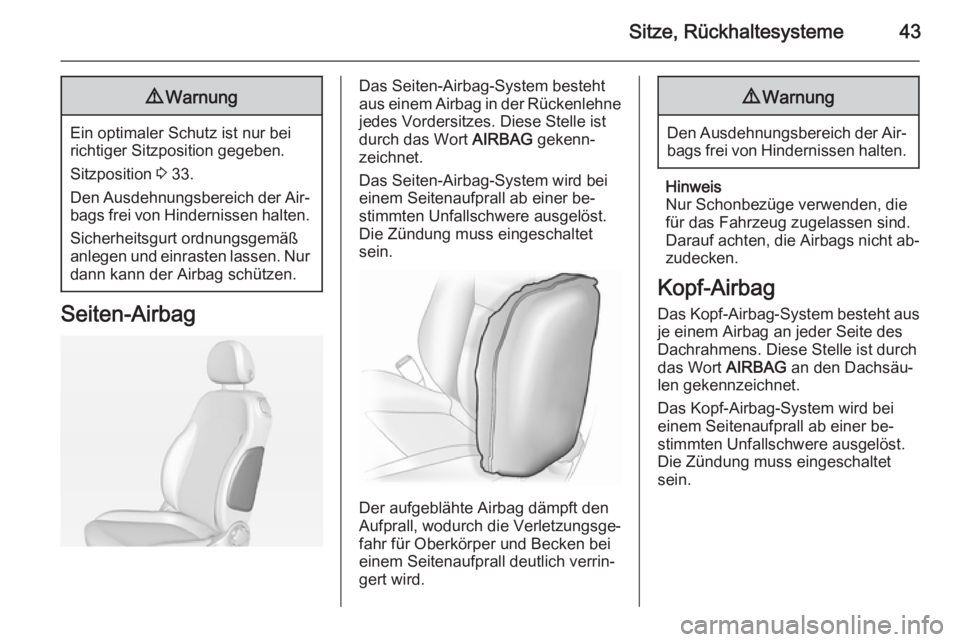

Seiten-Airbag
Das Seiten-Airbag-System besteht
aus einem Airbag in der Rückenlehne jedes Vordersitzes. Diese Stelle ist
durch das Wort AIRBAG gekenn‐
zeichnet.
Das Seiten-Airbag-System wird bei
einem Seitenaufprall ab einer be‐
stimmten Unfallschwere ausgelöst.
Die Zündung muss eingeschaltet
sein.
Der aufgeblähte Airbag dämpft den
Aufprall, wodurch die Verletzungsge‐
fahr für Oberkörper und Becken bei
einem Seitenaufprall deutlich verrin‐
gert wird.
9 Warnung
Den Ausdehnungsbereich der Air‐
bags frei von Hindernissen halten.
Hinweis
Nur Schonbezüge verwenden, die
für das Fahrzeug zugelassen sind.
Darauf achten, die Airbags nicht ab‐
zudecken.
Kopf-Airbag Das Kopf-Airbag-System besteht aus
je einem Airbag an jeder Seite des
Dachrahmens. Diese Stelle ist durch das Wort AIRBAG an den Dachsäu‐
len gekennzeichnet.
Das Kopf-Airbag-System wird bei
einem Seitenaufprall ab einer be‐
stimmten Unfallschwere ausgelöst.
Die Zündung muss eingeschaltet
sein.
Page 46 of 231
44Sitze, Rückhaltesysteme
Der aufgeblähte Airbag dämpft den
Aufprall, wodurch die Verletzungsge‐
fahr für den Kopf bei einem Seiten‐
aufprall deutlich verringert wird.
9 Warnung
Den Ausdehnungsbereich der Air‐
bags frei von Hindernissen halten.
Die Haken an den Griffen im
Dachrahmen eignen sich nur zum
Aufhängen leichter Kleidungsstü‐
cke ohne Kleiderbügel. Keine Ge‐
genstände in diesen Kleidungs‐
stücken lassen.

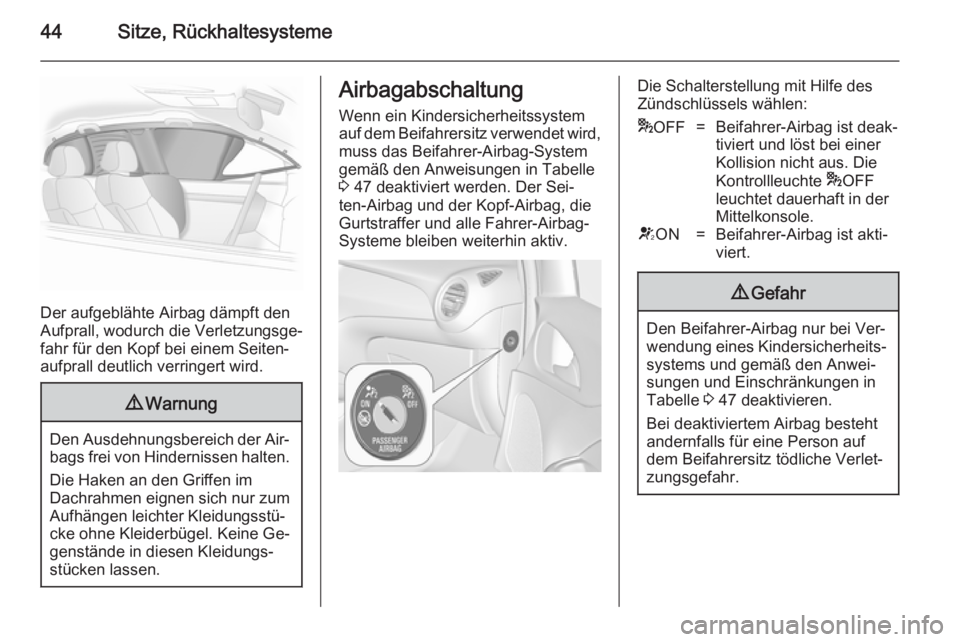

Airbagabschaltung
Wenn ein Kindersicherheitssystem auf dem Beifahrersitz verwendet wird,
muss das Beifahrer-Airbag-System
gemäß den Anweisungen in Tabelle
3 47 deaktiviert werden. Der Sei‐
ten-Airbag und der Kopf-Airbag, die
Gurtstraffer und alle Fahrer-Airbag- Systeme bleiben weiterhin aktiv.Die Schalterstellung mit Hilfe des
Zündschlüssels wählen:* OFF=Beifahrer-Airbag ist deak‐
tiviert und löst bei einer
Kollision nicht aus. Die
Kontrollleuchte *OFF
leuchtet dauerhaft in der
Mittelkonsole.V ON=Beifahrer-Airbag ist akti‐
viert.9 Gefahr
Den Beifahrer-Airbag nur bei Ver‐
wendung eines Kindersicherheits‐ systems und gemäß den Anwei‐
sungen und Einschränkungen in
Tabelle 3 47 deaktivieren.
Bei deaktiviertem Airbag besteht
andernfalls für eine Person auf
dem Beifahrersitz tödliche Verlet‐
zungsgefahr.
Page 47 of 231
Sitze, Rückhaltesysteme45

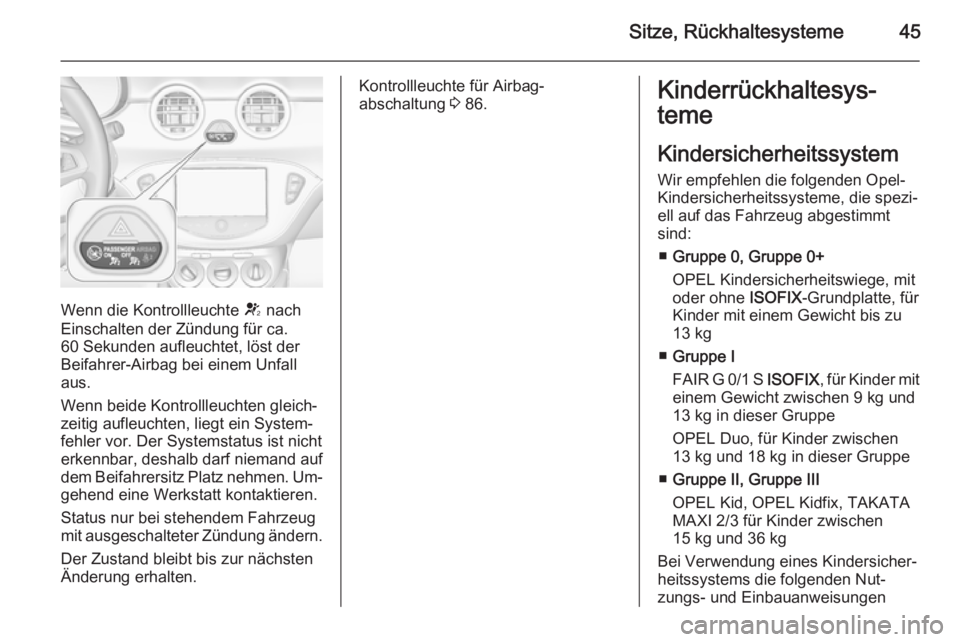

Wenn die Kontrollleuchte V nach
Einschalten der Zündung für ca.
60 Sekunden aufleuchtet, löst der
Beifahrer-Airbag bei einem Unfall
aus.
Wenn beide Kontrollleuchten gleich‐
zeitig aufleuchten, liegt ein System‐
fehler vor. Der Systemstatus ist nicht
erkennbar, deshalb darf niemand auf
dem Beifahrersitz Platz nehmen. Um‐
gehend eine Werkstatt kontaktieren.
Status nur bei stehendem Fahrzeug
mit ausgeschalteter Zündung ändern.
Der Zustand bleibt bis zur nächsten
Änderung erhalten.
Kontrollleuchte für Airbag‐
abschaltung 3 86.Kinderrückhaltesys‐
teme
Kindersicherheitssystem Wir empfehlen die folgenden Opel-
Kindersicherheitssysteme, die spezi‐
ell auf das Fahrzeug abgestimmt
sind:
■ Gruppe 0, Gruppe 0+
OPEL Kindersicherheitswiege, mit
oder ohne ISOFIX-Grundplatte, für
Kinder mit einem Gewicht bis zu
13 kg
■ Gruppe I
FAIR G 0/1 S ISOFIX, für Kinder mit
einem Gewicht zwischen 9 kg und 13 kg in dieser Gruppe
OPEL Duo, für Kinder zwischen 13 kg und 18 kg in dieser Gruppe
■ Gruppe II, Gruppe III
OPEL Kid, OPEL Kidfix, TAKATA
MAXI 2/3 für Kinder zwischen
15 kg und 36 kg
Bei Verwendung eines Kindersicher‐
heitssystems die folgenden Nut‐
zungs- und Einbauanweisungen
Page 48 of 231

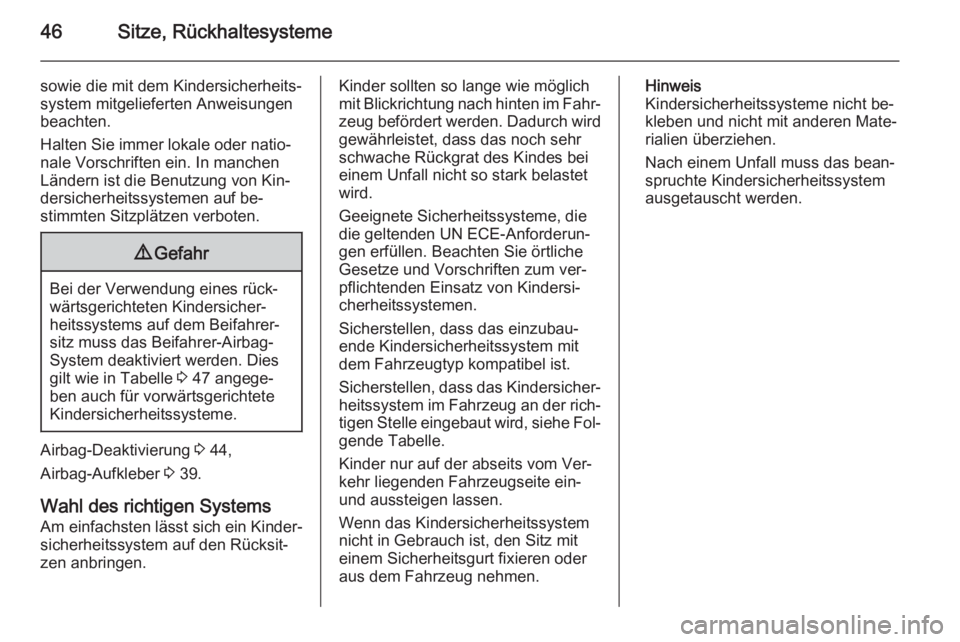

46Sitze, Rückhaltesysteme
sowie die mit dem Kindersicherheits‐
system mitgelieferten Anweisungen
beachten.
Halten Sie immer lokale oder natio‐
nale Vorschriften ein. In manchen
Ländern ist die Benutzung von Kin‐
dersicherheitssystemen auf be‐
stimmten Sitzplätzen verboten.9 Gefahr
Bei der Verwendung eines rück‐
wärtsgerichteten Kindersicher‐
heitssystems auf dem Beifahrer‐
sitz muss das Beifahrer-Airbag-
System deaktiviert werden. Dies
gilt wie in Tabelle 3 47 angege‐
ben auch für vorwärtsgerichtete
Kindersicherheitssysteme.
Airbag-Deaktivierung 3 44,
Airbag-Aufkleber 3 39.
Wahl des richtigen Systems
Am einfachsten lässt sich ein Kinder‐ sicherheitssystem auf den Rücksit‐
zen anbringen.
Kinder sollten so lange wie möglich
mit Blickrichtung nach hinten im Fahr‐
zeug befördert werden. Dadurch wird gewährleistet, dass das noch sehr
schwache Rückgrat des Kindes bei
einem Unfall nicht so stark belastet
wird.
Geeignete Sicherheitssysteme, die
die geltenden UN ECE-Anforderun‐
gen erfüllen. Beachten Sie örtliche Gesetze und Vorschriften zum ver‐
pflichtenden Einsatz von Kindersi‐
cherheitssystemen.
Sicherstellen, dass das einzubau‐
ende Kindersicherheitssystem mit
dem Fahrzeugtyp kompatibel ist.
Sicherstellen, dass das Kindersicher‐
heitssystem im Fahrzeug an der rich‐
tigen Stelle eingebaut wird, siehe Fol‐ gende Tabelle.
Kinder nur auf der abseits vom Ver‐
kehr liegenden Fahrzeugseite ein-
und aussteigen lassen.
Wenn das Kindersicherheitssystem
nicht in Gebrauch ist, den Sitz mit
einem Sicherheitsgurt fixieren oder
aus dem Fahrzeug nehmen.Hinweis
Kindersicherheitssysteme nicht be‐
kleben und nicht mit anderen Mate‐
rialien überziehen.
Nach einem Unfall muss das bean‐
spruchte Kindersicherheitssystem
ausgetauscht werden.
Page 49 of 231

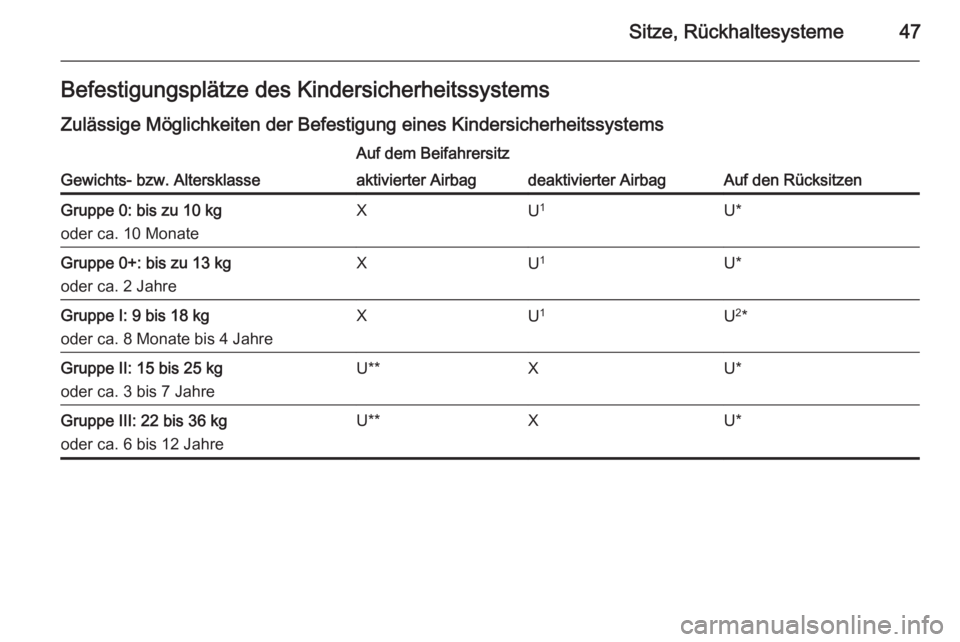

Sitze, Rückhaltesysteme47Befestigungsplätze des KindersicherheitssystemsZulässige Möglichkeiten der Befestigung eines Kindersicherheitssystems
Gewichts- bzw. Altersklasse
Auf dem Beifahrersitz
Auf den Rücksitzen
aktivierter Airbagdeaktivierter AirbagGruppe 0: bis zu 10 kg
oder ca. 10 MonateXU 1U*Gruppe 0+: bis zu 13 kg
oder ca. 2 JahreXU 1U*Gruppe I: 9 bis 18 kg
oder ca. 8 Monate bis 4 JahreXU 1U2
*Gruppe II: 15 bis 25 kg
oder ca. 3 bis 7 JahreU**XU*Gruppe III: 22 bis 36 kg
oder ca. 6 bis 12 JahreU**XU*
Page 50 of 231

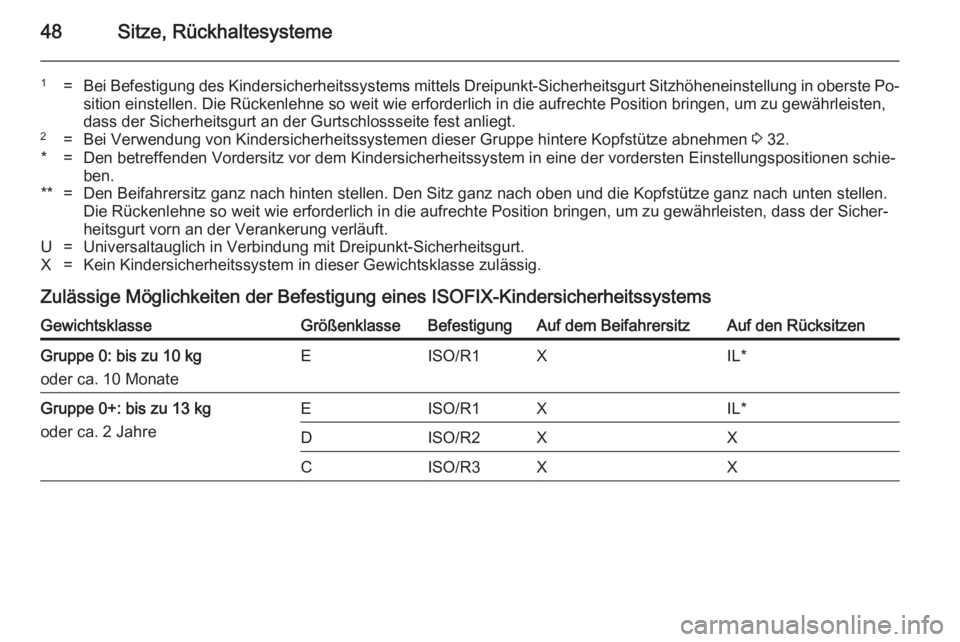

48Sitze, Rückhaltesysteme
1=Bei Befestigung des Kindersicherheitssystems mittels Dreipunkt-Sicherheitsgurt Sitzhöheneinstellung in oberste Po‐sition einstellen. Die Rückenlehne so weit wie erforderlich in die aufrechte Position bringen, um zu gewährleisten,
dass der Sicherheitsgurt an der Gurtschlossseite fest anliegt.2=Bei Verwendung von Kindersicherheitssystemen dieser Gruppe hintere Kopfstütze abnehmen 3 32.*=Den betreffenden Vordersitz vor dem Kindersicherheitssystem in eine der vordersten Einstellungspositionen schie‐
ben.**=Den Beifahrersitz ganz nach hinten stellen. Den Sitz ganz nach oben und die Kopfstütze ganz nach unten stellen.
Die Rückenlehne so weit wie erforderlich in die aufrechte Position bringen, um zu gewährleisten, dass der Sicher‐ heitsgurt vorn an der Verankerung verläuft.U=Universaltauglich in Verbindung mit Dreipunkt-Sicherheitsgurt.X=Kein Kindersicherheitssystem in dieser Gewichtsklasse zulässig.
Zulässige Möglichkeiten der Befestigung eines ISOFIX-Kindersicherheitssystems
GewichtsklasseGrößenklasseBefestigungAuf dem BeifahrersitzAuf den RücksitzenGruppe 0: bis zu 10 kg
oder ca. 10 MonateEISO/R1XIL*Gruppe 0+: bis zu 13 kg
oder ca. 2 JahreEISO/R1XIL*DISO/R2XXCISO/R3XX
