Autóápolás169
2. Az izzófoglalat kioldásáhoznyomja meg a kapcsot. Vegye ki
a foglalatot a fényszóróházból.
3. Vegye ki az izzót a foglalatból, és helyezze be az új izzót.
4. Helyezze be az izzófoglalatot a kapoccsal felfelé, és nyomja be areflektorba, amíg bekattan.
5. Tegye vissza a kupakot.
Helyzetjelző lámpák/Nappali menetlámpa (3)Izzós változat
1. A kioldáshoz forgassa el az izzó foglalatát (3) az óramutató
járásával ellentétes irányba.
Vegye ki az izzó foglalatát a
fényszóróházból.2. Távolítsa el az izzót a foglalatból, kihúzva azt.
3. Cserélje ki és illessze be az új izzót a foglalatba.
4. Helyezze be a foglalatot a fényszóróházba, és forgassa el
az óramutató járásával megegyezően.
Felső szintű változat világító diódával (LED)
A LED-ek nem cserélhetők. Hibás
LED esetén kérje egy szerviz
segítségét.

170AutóápolásElső irányjelzők
1.Csavarja ki a csavart, és vegye le
a búrát.
2. Csavarozza ki a csavart, és vegye
ki a lámpa egységet a
lökhárítóból.
3. Az izzófoglalatot az óramutató járásával ellenkező irányba
forgatva csatlakoztassa szét és
vegye ki.
4. Vegye ki az izzót, egy kicsit az óramutató járásával ellenkező
irányba forgatva és széthúzva.
Tegyen be egy új izzót.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
6. Helyezze a lámpatestet a lökhárítóba, és rögzítse a
csavarral.
7. Illessze be a búrát a lökhárítóba, és rögzítse a csavarral.

Autóápolás171Hátsó lámpák
1. Oldja le fedelet az adott oldalon,és távolítsa el.
A mélynyomó dobozzal felszerelt
változatoknál: vegye ki a
csomagtér padlófedelét, a jobb
oldalon távolítsa el a
szerszámkészletet is, hogy
hozzáférjen a fedélhez 3 65.
A tárolórekesszel felszerelt
változatnál: távolítsa el a
tárolórekeszt, hogy hozzáférjen a
fedélhez 3 64.
2. Kézzel csavarja le belülről a
műanyag rögzítőanyát.
3. Óvatosan húzza vissza a lámpaegységet a mélyedésekből és
távolítsa el.
4. Forgassa az izzó foglalatot az óramutató járásával ellenkező
irányba, és vegye ki. Cserélje ki
az izzót a megfelelőt kihúzva:
Irányjelző lámpa 1
Hátsó helyzetjelző lámpa 2
Hátsó helyzetjelző/féklámpa 3
Világító diódás (LED) változat
Csak az irányjelző lámpa 1
cserélhető.
5. Helyezze vissza az izzótartót a hátsó lámpatestbe, és csavarja

172Autóápolás
be az óramutató járásával
megegyező irányba. Ügyeljen
arra, hogy a vezetékek a kábelcsatornában maradjanak.
Szerelje a lámpa egységet a
rögzítőcsapokkal a jármű
karosszéria-mélyedéseibe, és
húzza meg a rögzítőanyát a
csomagtér belseje felől. Húzza át
a kerek tömítést a lámpatest
nyílásán.
Zárja be a fedelet és rögzítse.
Tolatólámpa/hátsó ködlámpa
A tolatólámpa a lökhárító jobb oldalán
helyezkedik el, a hátsó ködlámpa
pedig a lökhárító bal oldalán a
balkormányos jármáveken, és ezzel
ellentétes oldalon a jobbkormányos
járműveken.
Az izzócsere leírása mindkettő
esetében azonos.
1. Csavarja ki a csavart, és vegye le
a búrát.
2. Csavarozza ki a csavart, és vegye
ki a lámpa egységet a
lökhárítóból.

Autóápolás173
3. Az izzófoglalatot az óramutatójárásával ellenkező irányba
forgatva csatlakoztassa szét és
vegye ki.
4. Távolítsa el az izzót, kissé az óramutató járásával ellentétes
irányba forgatva és kihúzva.
Tegyen be egy új izzót.
5. Helyezze be a foglalatot a lámpatestbe, és forgassa el az
óramutató járásával
megegyezően.
6. Szerelje a lámpa szerelvényt a lökhárítóba, és rögzítse a
csavarral.
7. Illessze be a búrát a lökhárítóba, és rögzítse a csavarral.
Oldalsó irányjelzők Izzócseréhez távolítsa el a
lámpatestet:
1. Csúsztassa a lámpát a bal oldala felé és távolítsa el a jobb oldali
végével.
2. Forgassa az izzó foglalatot az óramutató járásával ellenkező
irányba, és vegye ki a
lámpatestből.

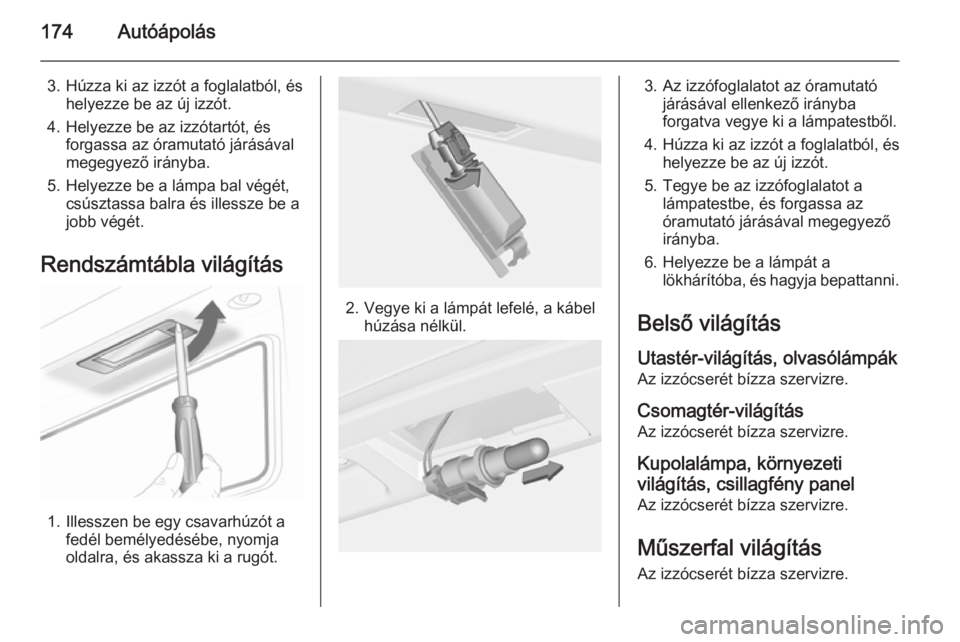

174Autóápolás
3. Húzza ki az izzót a foglalatból, éshelyezze be az új izzót.
4. Helyezze be az izzótartót, és forgassa az óramutató járásával
megegyező irányba.
5. Helyezze be a lámpa bal végét, csúsztassa balra és illessze be a
jobb végét.
Rendszámtábla világítás
1. Illesszen be egy csavarhúzót a fedél bemélyedésébe, nyomja
oldalra, és akassza ki a rugót.
2. Vegye ki a lámpát lefelé, a kábel húzása nélkül.
3. Az izzófoglalatot az óramutatójárásával ellenkező irányba
forgatva vegye ki a lámpatestből.
4. Húzza ki az izzót a foglalatból, és helyezze be az új izzót.
5. Tegye be az izzófoglalatot a lámpatestbe, és forgassa azóramutató járásával megegyezőirányba.
6. Helyezze be a lámpát a lökhárítóba, és hagyja bepattanni.
Belső világítás
Utastér-világítás, olvasólámpák
Az izzócserét bízza szervizre.
Csomagtér-világítás Az izzócserét bízza szervizre.
Kupolalámpa, környezeti
világítás, csillagfény panel Az izzócserét bízza szervizre.
Műszerfal világítás
Az izzócserét bízza szervizre.

Autóápolás175Elektromos rendszer
Biztosítékok Az új biztosítékon lévő adatoknak
meg kell egyezniük a meghibásodott
biztosítékon lévő adatokkal.
A gépkocsiban két biztosítékdoboz
van:
■ a motortér bal első részében,
■ a balkormányos gépkocsiknál a világításkapcsoló, illetve
jobbkormányos gépkocsiknál a kesztyűtartó mögött.
Biztosíték cseréje előtt kapcsolja ki a
vonatkozó kapcsolót, illetve a
gyújtást.
A gépkocsiban különböző
biztosítékok vannak.
A biztosíték típusától függően, a
kiégett biztosítékot megolvadt
vezetékéről lehet felismerni. Ne
cserélje ki a biztosítékot, amíg a hiba
okát ki nem javították.
Bizonyos áramköröket több biztosíték
is véd.
Lehetnek biztosítékok, amelyeknek
nincs funkciójuk.
Biztosítékcsipesz Egy biztosítékcsipesz található amotortérben lévő
biztosítékdobozban.

176Autóápolás
Helyezze a biztosítékcsipeszt felülről
a különféle biztosítékokra, majd
húzza ki a biztosítékot.
Motorházi biztosítékdoboz
A biztosítékdoboz a motortér bal első
részén található.
Reteszelje ki a fedelet, és hajtsa
felfelé, amíg megáll. Vegye le a
fedelet, függőlegesen, felfelé.
SzámÁramkör1–2Külső tükörkapcsoló3Karosszéria vezérlőegység4Alváz vezérlőegység5ABS6Nappali menetlámpa, bal7–8Karosszéria vezérlőegység9Járműakkumulátor-érzékelő10Fényszórómagasság állítás,
TPMS11Hátsó ablaktörlő12Ablak páramentesítő13Nappali menetlámpa, jobb14Tükör páramentesítő15–16LPG rendszer17Belső visszapillantó tükör18Motor vezérlőegység19Üzemanyag-szivattyú20–

Autóápolás177
SzámÁramkör21Befecskendező tekercs22–23Befecskendező rendszer24Ablakmosó rendszer25Világítás rendszer26Motor vezérlőegység27–28Motor vezérlőegység29Motor vezérlőegység30–31Bal fényszóró32Jobb fényszóró33Motor vezérlőegység34Kürt35Tengelykapcsoló36–SzámÁramkör1ABS szivattyú2Első ablaktörlő3Utastéri levegő befúvómotor4Műszerfal5–6–7–8Hűtőventilátor, alacsony
fokozat9Hűtőventilátor, magas
fokozat10Hűtőventilátor11Indítómotor
Miután kicserélte a hibás biztosítékot,
csukja le a biztosítékdoboz fedelét,
és nyomja meg, amíg záródik.
Ha a biztosítékdoboz fedele nincs
megfelelően bezárva, üzemzavar
történhet.

178AutóápolásMűszerfali biztosítékdoboz
Balkormányos gépkocsikban a
biztosítékdoboz a műszerfalban lévő
világításkapcsoló mögött található.
Tartsa a fogantyút, majd húzza meg
és hajtsa le a világításkapcsolót.
Jobbkormányos gépkocsik esetén a
biztosítékdoboz a kesztyűtartóban,
egy fedél mögött található. Nyissa ki
a kesztyűtartót, majd nyissa ki a
fedelet és hajtsa le.
