Säilytys49SäilytysSäilytystilat................................... 49
Tavaratila ..................................... 61
Kattotelinejärjestelmä ..................66
Lastaustietoa ............................... 67Säilytystilat9Varoitus
Älä säilytä raskaita tai teräviä esi‐
neitä säilytystiloissa. Muuten säi‐
lytystilan kansi saattaa avautua
äkkijarrutuksen, äkillisen kään‐
nöksen tai onnettomuuden yhtey‐ dessä ja auton matkustajat voivat
saada vammoja lentävistä esi‐
neistä.
Käsinelokero
Avaa käsinelokeron kansi vetämällä
vivusta.
Käsinelokerossa on kolikkopidin ja
pyörien lukkopulttien avainsovitin.
Välihylly voidaan irrottaa.
Käsinelokeron on oltava kiinni ajon ai‐
kana.
Mukinpitimet
Mukinpitimet sijaitsevat konsolissa
etuistuimien välissä. Ne on suunni‐
teltu eri kokoja varten.

50Säilytys
Molemmissa ovissa olevat ovilokerot
on suunniteltu pullojen säilyttämistä
varten.
Takasivuseinissä on lisää mukin- tai
pullonpitimiä.
Joustava mukinpitimen panta
Valintavivun edessä olevassa säily‐
tyslokerossa on liikutettava kumi‐
panta. Vedä panta ulos mukin tai tuh‐
kakupin kiinnittämistä varten.
Etusäilytyslokero
Säilytystiloja on valokytkimen alapuo‐ lella, keskikonsolissa valintavivun
edessä, ovilokeroissa ja sivuseinissä
takaistuinten lähellä.

Säilytys51Takakuljetusjärjestelmä
Takakuljetusjärjestelmä
kahdelle polkupyörälle
Takakuljetusjärjestelmä (Flex-Fix-jär‐
jestelmä) mahdollistaa yhden polku‐
pyörän kiinnittämisen auton lattiaan
asennettuun ulos vedettävään teli‐
neeseen. Toinen polkupyörä voidaan kiinnittää sovittimeen. Muiden esinei‐
den kuljettaminen ei ole sallittua.
Takakuljetusjärjestelmän maksimi‐
kuormitus on 50 kg sovittimen ollessa kiinnitettynä ja 30 kg ilman kiinnitettyä
sovitinta. Tämä mahdollistaa sähkö‐
käyttöisen polkupyörän kiinnittämi‐
sen ulos vedettävään telineeseen.
Sovittimen maksimikuormitus on
20 kg.
Polkupyörän akseliväli ei saa ylittää
1,15 metriä. Muuten polkupyörää ei
voi kiinnittää turvallisesti.
Kun telinettä ei käytetä, se täytyy
työntää takaisin auton lattiaan.
Polkupyörissä ei saa olla esineitä,
jotka voivat irrota kuljetuksen aikana.Huomio
Jos takakuljetusjärjestelmä on
laajennettuna ja auto on täysin
kuormattu, korin maavara on pie‐ nempi.
Aja varovasti aina kun tiessä on
voimakas kallistus tai ajaessasi
rampin, töyssyn jne. yli.
Huomio
Kysy neuvoja polkupyörämyyjäl‐
täsi, ennen kuin kiinnität hiilikuitu‐
runkoisia polkupyöriä. Polkupyö‐
rät voivat vahingoittua.
Esille otto
Avaa takaluukku.
9 Varoitus
Takatelinejärjestelmän ojentumis‐
alueella ei saa oleskella, louk‐
kaantumisvaara.

52Säilytys
Vedä vapautusvipua ylöspäin. Järjes‐telmän vapautuu lukituksesta ja siir‐
tyy nopeasti ulos puskurista.
Vedä takakuljetusjärjestelmä koko‐
naan ulos, kunnes kuulet sen lukittu‐
van.
Varmista, että kuljetustelinettä ei
voida työntää sisään vetämättä uu‐ delleen vapautusvivusta.
9 Varoitus
Takaosan kuljetustelineeseen saa
kiinnittää esineitä vain, jos järjes‐
telmä on lukittu oikein. Jos taka‐
osan kuljetusteline ei lukitu oikein,
älä kiinnitä siihen esineitä, vaan
työnnä teline takaisin sisään.
Käänny korjaamon puoleen.
Rekisterikilven valon kääntäminen
ylös
Nosta rekisterikilven valoa ja käännä
se taaksepäin.
Takavalojen kääntäminen ulos
Käännä molempien takavalojen sara‐
noita taaksepäin niin pitkälle kuin ne
menevät.

Säilytys53
Käännä molempia takavaloja taakse‐päin niin pitkälle kuin ne menevät.
Pyöräsyvennyksen kääntäminen ulos
Irrota hihna ja käännä pyöräsyvennys
ulos.
Takakuljetusjärjestelmän
lukitseminen
Irrota hihna ja käännä molemmat pi‐
dinvivut sivulle niin pitkälle kuin ne menevät.
Muutoin turvallinen toiminta ei ole
taattu.
Polkupyörätelineen kokoaminen
Nosta telinettä takaa (1) ja vedä sitä
taaksepäin.
Käännä teline ylös (2).

54Säilytys
Paina telinettä alas (1) ja käännä kah‐
vaa (2) taaksepäin sen lukitsemi‐
seksi.
Paina painiketta (1) ja irrota telineen
vasemmanpuoleinen osa (2).
Paina painiketta (1) ja työnnä telineen
vasen osa oikeanpuoleiseen osaan
(2).
Sovittimen kiinnittäminen
Kuljetettaessa kahta polkupyörää so‐
vitin on kiinnitettävä ennen ensimmäi‐ sen polkupyörän kiinnittämistä.
1. Aseta sovitin takakuljetusjärjes‐ telmään kuvan mukaisesti.

Säilytys55
2. Käännä vipua (1) eteenpäin japidä sitä paikallaan, laske sitten
sovitinta (2) takaa.
3. Vapauta vipu ja tarkista, että so‐ vitin on hyvin kiinnittynyt.
4. Ohjaa sovittimeen kiinnitetty hihna takakuljetusjärjestelmän
kääntövivun alta. Kiinnitä hihna.
Ensimmäisen polkupyörän
kiinnittäminen
1. Käännä polkimet paikalleen ku‐
van mukaisesti ja aseta polku‐
pyörä pyöräsyvennykseen.
Varmista, että polkupyörä on ase‐
tettu pyöräsyvennysten keskelle.
2. Kiinnitä lyhyt kiinnike polkupyörän
runkoon. Käännä nuppia myötä‐ päivään sen kiinnittämiseksi.

56Säilytys
3. Kiinnitä polkupyörän molemmatpyörät kiinnityshihnoilla pyöräkiin‐nikkeisiin.
4. Varmista, että polkupyörä on hy‐ vin kiinnitetty.Huomio
Varmista, että polkupyörän ja au‐
ton välissä on ainakin 5 cm tilaa.
Löysää ohjaustankoa tarvittaessa
ja käännä se sivulle.
Toisen polkupyörän kiinnittäminen
Toisen polkupyörän kiinnittäminen ta‐ pahtuu samalla tavalla kuin ensim‐
mäisen polkupyörän. Lisäksi tulee ot‐
taa huomioon seuraavat seikat:
1. Käännä aina polkimet oikeaan asentoon ennen polkupyörän kiin‐
nittämistä.2. Aseta polkupyörät takakuljetus‐ järjestelmään suunnattuina vuo‐
rotellen vasemmalle ja oikealle.
3. Kohdista taempi polkupyörä etu‐ maiseen polkupyörään. Polku‐
pyörien pyörännavat eivät saa
koskettaa toisiaan.
4. Kiinnitä taempi polkupyörä pitem‐ mällä kiinnikkeellä ja kiinnityshih‐
noilla samalla tavalla kuin etumai‐ nen polkupyörä. Kiinnikkeet tulee
kiinnittää rinnakkain.5. Kiinnitä lisäksi taemman polku‐ pyörän molemmat pyörät kiinni‐
tyshihnoilla pyöräsyvennyksiin.
On suositeltavaa kiinnittää varoitus‐
merkki takimmaiseen polkupyörään
havaittavuuden parantamiseksi.
Takakuljetusjärjestelmän
kääntäminen taaksepäin
Takakuljetusjärjestelmä voidaan
kääntää taaksepäin haluttaessa
päästä tavaratilaan.

Säilytys57

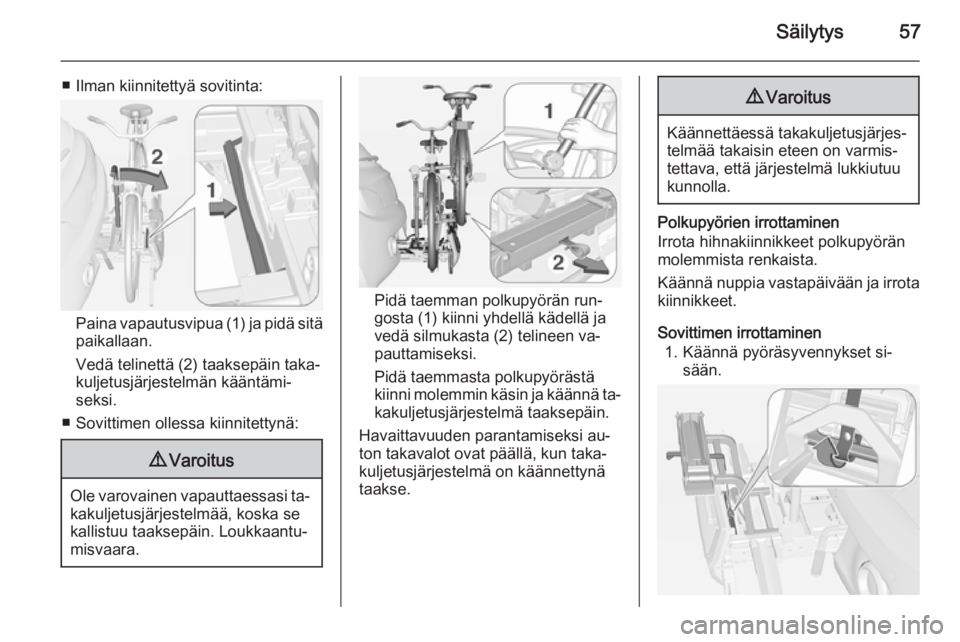

■ Ilman kiinnitettyä sovitinta:
Paina vapautusvipua (1) ja pidä sitä
paikallaan.
Vedä telinettä (2) taaksepäin taka‐ kuljetusjärjestelmän kääntämi‐
seksi.
■ Sovittimen ollessa kiinnitettynä:
9 Varoitus
Ole varovainen vapauttaessasi ta‐
kakuljetusjärjestelmää, koska sekallistuu taaksepäin. Loukkaantu‐
misvaara.
Pidä taemman polkupyörän run‐
gosta (1) kiinni yhdellä kädellä ja
vedä silmukasta (2) telineen va‐
pauttamiseksi.
Pidä taemmasta polkupyörästä
kiinni molemmin käsin ja käännä ta‐ kakuljetusjärjestelmä taaksepäin.
Havaittavuuden parantamiseksi au‐
ton takavalot ovat päällä, kun taka‐
kuljetusjärjestelmä on käännettynä
taakse.
9 Varoitus
Käännettäessä takakuljetusjärjes‐
telmää takaisin eteen on varmis‐ tettava, että järjestelmä lukkiutuu
kunnolla.
Polkupyörien irrottaminen
Irrota hihnakiinnikkeet polkupyörän
molemmista renkaista.
Käännä nuppia vastapäivään ja irrota kiinnikkeet.
Sovittimen irrottaminen 1. Käännä pyöräsyvennykset si‐ sään.

58Säilytys
2. Avaa hihna.
3. Käännä vipua (1) eteenpäin japidä sitä paikallaan.
4. Nosta sovitinta (2) takaa ja irrota se.
Polkupyörätelineen purkaminen
Paina painiketta (1) ja irrota telineen
yläosa (2).
Paina painiketta (1) ja asenna teline
(2) takaisin.
Aseta kiinnike kuvan mukaisesti.
Käännä kahvaa (1) sivulle vapautta‐
mista varten ja nosta telinettä (2).
