Säilytys59
Käännä telinettä taaksepäin ja työnnä
sitä sitten eteenpäin niin pitkälle kuin
se menee (1).
Paina telinettä takaosasta alaspäin
(2).
Pyöräsyvennyksen kääntäminen
sisään
Käännä pyöräsyvennys sisään. Kiin‐
nitä hihna.Aseta hihnapidikkeet oikein säilytysa‐ sentoon.
Takakuljetusjärjestelmän lukituksenavaaminen
Käännä molemmat pidinvivut sisään
niin pitkälle kuin ne menevät. Kiinnitä hihna.

60Säilytys
Takavalojen kääntäminen sisään
Käännä ensin takavaloja (1) eteen‐
päin niin pitkälle kuin ne menevät.
Käännä sitten saranoita (2) eteenpäin
niin pitkälle kuin ne menevät.
Rekisterikilven valon kääntäminen sisään
Käännä rekisterikilven valo eteen‐
päin.
Takakuljetusjärjestelmän
asettaminen takaisin paikalleen
Huomio
Varmista, että kaikki kääntyvät
osat, kuten esim. pyöräsyvennyk‐
set ja kiinnikkeet, säilytetään oi‐
kealla tavalla. Muuten takakulje‐
tusjärjestelmä voi vaurioitua, kun
yrität asettaa sen takaisin.
Työnnä vapautusvipua ylöspäin ja
pidä sitä paikallaan. Nosta järjestel‐
mää hieman ja työnnä sitä puskuriin
päin, kunnes se lukkiutuu.
Vapautusvivun tulee palata alkupe‐
räiseen asentoon.
9 Varoitus
Jos järjestelmää ei voida lukita oi‐
kein, käänny korjaamon puoleen.

Säilytys61Tavaratila
Takaistuimen selkänoja on jaettu
kahteen osaan. Molemmat osat voi‐
daan kääntää erikseen alas.
Tavaratilan suurentaminen Irrota tavaratilan suoja tarvittaessa.
Paina salpaa ja paina pääntuki alas.
Työnnä turvavyön salpalevy sivupiti‐
meen, jotta vyö ei vaurioidu.
Vedä toisen tai molempien selkäno‐
jien hihnasta ja käännä ne alas istuin‐ tyynylle.
Käännä selkänojat ylös nostamalla
ne pystyasentoon ja anna niiden lu‐
kittua kuuluvasti.
Selkänojat on lukittu oikein vain sil‐
loin, kun kummankaan vapautushih‐
nan punainen merkintä ei ole näky‐
vissä.
9 Varoitus
Selkänojien ollessa ylös käännet‐
tyinä varmista ennen liikkeelle läh‐ temistä, että ne ovat lukkiutuneet
hyvin paikalleen. Tämän noudat‐
tamatta jättäminen voi johtaa hen‐
kilövahinkoihin tai kuorman tai au‐ ton vaurioitumiseen voimakkaan
jarrutuksen tai törmäyksen yhtey‐
dessä.
Ostoskassikoukku

62Säilytys
Ripusta ostoskassit tavaratilan oi‐
kean sivuseinän koukkuun. Maksimi‐
kuormitus: 5 kg
TakasäilytystilaSäilytyslokero
Tavaratilassa on suljettava säilytyslo‐ kero. Kansi voidaan lukita kääntä‐
mällä nuppia. Sen on oltava lukittu ajon aikana.
Avaa kansi vapauttamalla sen lukitus
ja nostamalla se ylös.
Irrota kansi avaamalla se ja työntä‐
mällä sitä sivusuunnassa vasem‐
malle.
Lokerossa voi olla tilanjakaja.
Säilytyslokeron kansi kestää enin‐
tään 20 kg:n kuormituksen.
Irrotus
Jotta varoituskolmioon, renkaankor‐
jaussarjaan (joissakin malliversi‐
oissa) tai varapyörän kiinnitykseen
pääsee käsiksi tai jotta takavalojen
polttimot voidaan vaihtaa, säilytyslo‐
kero on irrotettava:■ Irrota tavaratilan suoja 3 62,
■ käännä takaselkänojat alas 3 61,
■ avaa säilytyslokero,
■ käännä lukituskoukut molemmilla puolilla taaksepäin ja paina kiinni‐
tyssilmukat syvennyksiin,
■ nosta säilytyslokeroa ja aseta se käännettyjen selkänojien päälle,
■ ota säilytyslokero pois tavarati‐ lasta.
Asennus ■ Aseta säilytyslokero käännettyjen selkänojien päälle,
■ laske säilytyslokero tavaratilaan,
■ avaa säilytyslokero,
■ nosta kiinnityssilmukat ylös molem‐
milla puolilla ja kiinnitä lokero kiin‐
nityssilmukoihin kääntämällä luki‐
tuskoukut eteenpäin,
■ nosta takaselkänojat ylös ja asenna
tavaratilan suoja,
■ jos autossa on renkaankorjaussar‐ jan sisältävä laukku, varastoi se
säilytyslokeron johonkin osaan,
■ sulje ja lukitse kansi.
Tavaratilan suoja
Älä aseta esineitä suojan päälle.

Säilytys63
Avaaminen
Nosta suoja sen takapäästä ylös. Se
lukittuu lähes pystyasentoon. Sitä voi‐ daan avata lisää aina pääntukiin asti.
Sulje suoja siirtämällä sitä alaspäin
lukituspisteen ohi.
Irrottaminen
Työnnä suojaa ylöspäin vasemmasta
ja oikeasta alareunasta ja irrota se.
Kiinnittäminen Kiinnitä suoja työntämällä se ohjai‐
miin molemmilla puolilla.
Tavaratilan lattian
suojalevy
Takalattian suojus
Nosta takalattian suojus ylös.
Mallista riippuen lattian suojuksen alla on joko auton työkalut, nostolaite tai renkaankorjaussarja.
Työkalut 3 170, renkaankorjaussarja
3 177.
Takalattian suojus mallissa, jossa on subwoofer-lokero Nosta lattian suojuksen takaosaa,
jotta pääset käsiksi varoituskolmioon.

64Säilytys
Kun suljet lattian suojusta, varmista
että se on kiinnitetty tarrakiinnik‐
keellä.
Irrotus
Irrota lattian suojus, jotta pääset kä‐
siksi työkalulokerikkoon 3 170 tai
renkaankorjaussarjaan 3 177 tai voit
vaihtaa takavalon polttimon:
■ Nosta takaosa ylös ja käännä se eteen,
■ vedä suoja taakse, se nousee hie‐ man ylöspäin ohjaimessa,
■ irrota suoja tavaratilasta.
Jotta pääset käsiksi tavaratilan oi‐
keanpuoleiseen suojukseen esim.
polttimon vaihtoa varten, käännä oi‐
kea takaselkänoja alas ja vedä työka‐
lulokerikko ulos subwooferin vierestä.
Polttimon vaihto 3 161.
Asennus ■ Asenna työkalulokerikko, jos se on irrotettu,
■ aseta lattian suoja tavaratilaan,■ siirrä lattia suojusta hitaasti eteen‐ päin varmistaen samalla, että oh‐
jauspultit liukuvat tavaratilan kiinni‐
tyksiin, ja anna lattian suojan las‐ keutua paikalleen,
■ sulje lattian suojus kääntämällä yläosaa vasemmalle ja kiinnitä se
tarrakiinnikkeellä,
■ käännä takaselkänojat ylös.

Säilytys65
Yleinen vinkki9Varoitus
Säilytä turvallisuussyistä kaikki
osat omilla paikoillaan tavarati‐
lassa, aja aina takalattian suojus
suljettuna ja mahdollisuuksien
mukaan takaselkänojat nostet‐
tuina ylös.
Muuten esineet saattavat sinkou‐
tua voimakkaan jarrutuksen, äkilli‐ sen käännöksen tai onnettomuu‐
den yhteydessä ja aiheuttaa vam‐
moja auton matkustajille.
Kiinnityssilmukat
Kuormankiinnityslenkkien avulla es‐
tetään esineiden liukuminen. Kuor‐
mankiinnityslenkkeihin kiinnitetään
esim. kiinnityshihnat tai tavaraverkko.
Varoituskolmio
Varoituskolmio on kiinnitetty jousta‐
villa hihnoilla tavaratilaan takaluukun alapuolelle.
Jos autossa on tavaratilan säilytyslo‐
kero, ota se pois, jotta pääset käsiksi
varoituskolmioon 3 62.

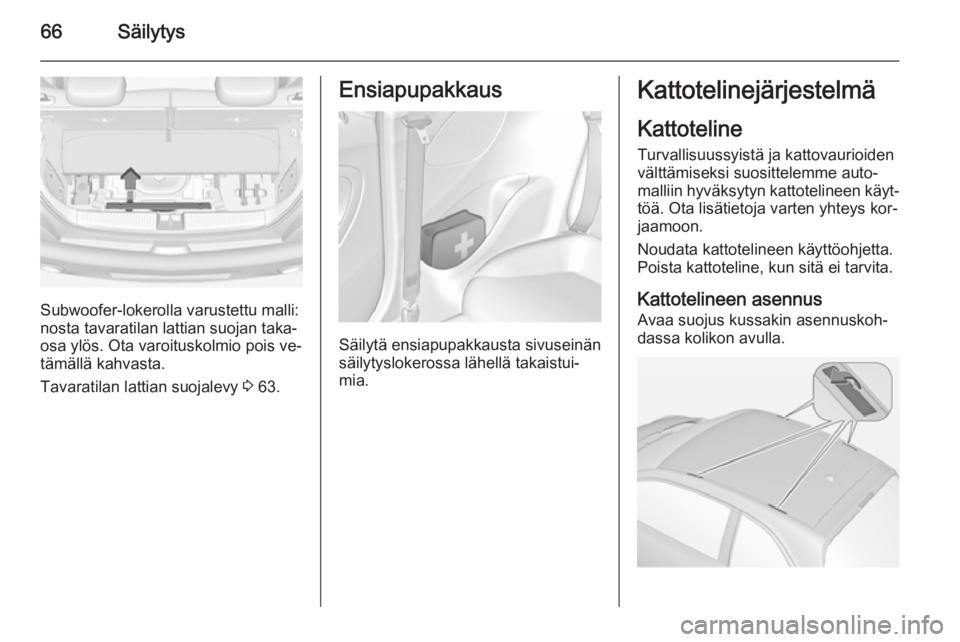

66Säilytys
Subwoofer-lokerolla varustettu malli:
nosta tavaratilan lattian suojan taka‐ osa ylös. Ota varoituskolmio pois ve‐
tämällä kahvasta.
Tavaratilan lattian suojalevy 3 63.
Ensiapupakkaus
Säilytä ensiapupakkausta sivuseinän
säilytyslokerossa lähellä takaistui‐
mia.
Kattotelinejärjestelmä
Kattoteline
Turvallisuussyistä ja kattovaurioiden välttämiseksi suosittelemme auto‐
malliin hyväksytyn kattotelineen käyt‐ töä. Ota lisätietoja varten yhteys kor‐
jaamoon.
Noudata kattotelineen käyttöohjetta.
Poista kattoteline, kun sitä ei tarvita.
Kattotelineen asennus Avaa suojus kussakin asennuskoh‐
dassa kolikon avulla.

Säilytys67Lastaustietoa
■Raskaat esineet tulee asettaa tava‐
ratilassa takaistuinten selkänojien
taakse. Varmista, että selkänojat
on lukittu pitävästi. Jos teet kuor‐
masta pinon, aseta raskaat esineet
pinon alimmaisiksi.
■ Kiinnitä tavarat kuormankiinnitys‐ lenkkeihin sidotuilla kiinnityshih‐
noilla 3 65.
■ Ripusta ostoskassit tavaratilan oi‐ kean sivuseinän koukkuun. Maksi‐
mikuormitus: 5 kg.
■ Irralliset esineet tulee aina kiinnit‐ tää paikalleen, jotta ne eivät liiku ta‐varatilassa.
■ Kun kuljetat esineitä tavaratilassa, takaistuinten selkänojat eivät saa
olla eteenpäin kallistettuina.
■ Kuorman korkeus ei saa ylittää sel‐
känojien yläreunaa.
■ Älä aseta mitään esineitä tavarati‐ lan suojan tai kojelaudan päälle
äläkä peitä kojelaudan yläosassa
olevaa tunnistinta.
■ Kuorma ei saa estää polkimien, sei‐
sontajarrun eikä vaihdevivun käyt‐
töä eikä estää kuljettajan liikkeitä.
Sisätilassa ei saa säilyttää irrallisia
esineitä.
■ Älä aja takaluukun ollessa auki.9 Varoitus
Varmista aina, että auton kuorma
on kiinnitetty turvallisesti. Muussa tapauksessa esineitä voi sinkoilla
auton sisätiloissa aiheuttaen vam‐ moja tai kuorman tai auton vauri‐
oitumisen.
■ Kantavuus on auton sallitun koko‐ naismassan (ks. tyyppikilpi 3 198)
ja EY-normin mukaisen omamas‐
san erotus.
Kantavuus voidaan laskea merkit‐
semällä auton tiedot tämän ohjekir‐ jan alussa olevaan painotauluk‐
koon.
EY-omamassa sisältää kuljettajan
(68 kg), matkatavaran (7 kg) ja
kaikkien nesteiden (säiliön 90 %:n
täyttöaste) painon.
Erikois- ja lisävarusteet nostavat
omamassaa.
■ Kattokuorma lisää herkkyyttä sivu‐ tuulelle ja heikentää
ajo-ominaisuuksia painopisteen
siirtyessä ylemmäksi. Jaa kuorma
tasaisesti ja kiinnitä se hihnoilla si‐
ten, ettei se pääse liikkumaan. So‐
vita rengaspaineet ja ajonopeus
kuormitukseen. Tarkasta kiinnityk‐
sen pitävyys usein ja kiristä tarvit‐
taessa.
Suurin sallittu ajonopeus on
120 km/h.

68Säilytys
Suurin sallittu kattokuorma on
50 kg. Kattokuorma muodostuu
kattotelineen ja kuorman yhteen‐
lasketusta painosta.
