Îngrijirea autovehiculului169Lichidul de frână9Avertisment
Lichidul de frână este toxic şi
coroziv. Evitaţi contactul cu ochii,
pielea, tapiţeria şi suprafeţele
vopsite.
Nivelul lichidului de frână trebuie să
fie între marcajele MIN şi MAX
indicate.
Dacă nivelul lichidului este mai mic
decât nivelul MIN, solicitaţi asistenţă
din partea unui atelier de service.
Lichidul de frână şi de ambreiaj
3 212.
Bateria autovehiculului Autovehiculele fără sistem de oprire-
pornire vor fi echipate cu o baterie cu acid şi plumb. Autovehiculele cu
sistem de oprire-pornire vor fi
echipate cu o baterie AGM care nu
este o baterie cu acid şi plumb.
Bateria autovehiculului este fără întreţinere, cu condiţia ca modul de
utilizare să asigure încărcarea
suficientă a bateriei. Conducerea pe
distanţe scurte şi pornirile frecvente
pot duce la descărcarea bateriei
autovehiculului. Evitaţi utilizarea de
consumatori electrici inutili.Bateriile nu vor fi eliminate odată cu
gunoiul menajer. Acestea vor fi
eliminate prin intermediul unui centru
adecvat de reciclare.
Staţionarea autovehiculului pentru o
perioadă mai lungă de 4 săptămâni
poate provoca descărcarea bateriei
autovehiculului. Deconectaţi borna
negativă a bateriei autovehiculului.
Asiguraţi-vă că este decuplat
contactul înaintea conectării sau
deconectării bateriei autovehiculului.
Funcţia de protecţie împotriva
descărcării bateriei 3 118.
Înlocuirea bateriei
autovehiculului
Notă
Orice deviere de la instrucţiunile
furnizate în această secţiune pot
duce la o dezactivare temporară a
sistemului de oprire-pornire.
Când este înlocuită bateria
autovehiculului, asiguraţi-vă că nu
există orificii de ventilaţie deschise în
apropierea bornei pozitive. Dacă este

170Îngrijirea autovehiculului
un orificiu de ventilaţie deschis în
această zonă, trebuie închis cu un
capac fals şi vetilaţia din apropierea
bornei negative trebuie deschisă.
Utilizaţi numai baterii care permit
montarea cutiei de siguranţe
deasupra bateriei autovehiculului.
La autovehiculele cu sistem start/
stop, asiguraţi-vă că bateria AGM (cu
covor de sticlă absorbantă) este
înlocuită cu o altă baterie AGM
O baterie AGM poate fi identificată cu ajutorul unei etichete de pe baterie.
Vă recomandăm să utilizaţi o baterie
originală Opel.
Notă
Utilizarea unei baterii AGM diferite
de bateria originală Opel poate duce
la o performanţă mai redusă a
sistemului de oprire-pornire.
Vă recomandăm să înlocuiţi bateria autovehiculului la un atelier service
specializat.
Sistemul de oprire-pornire 3 131.
Încărcarea bateriei
autovehiculului9 Avertisment
La autovehiculele cu sistem de
oprire-pornire, asiguraţi-vă că
potenţialul de încărcare nu
depăşeşte 14,6 V atunci când este utilizat un încărcător de baterie.
Altfel, bateria se poate deteriora.
Pornirea asistată 3 204.
Etichetă de avertizare
Semnificaţia simbolurilor:
■ Fără scântei, flacără deschisă sau fumat.
■ Protejaţi întotdeauna ochii. Gazele explozive pot produce orbirea sau
rănirea.
■ Nu lăsaţi bateria autovehiculului la îndemâna copiilor.
■ Bateria autovehiculului conţine acid
sulfuric care poate produce orbirea
sau rănirea gravă prin arsuri.

Îngrijirea autovehiculului171
■ Consultaţi manualul de utilizarepentru informaţii suplimentare.
■ În apropierea bateriei poate exista gaz exploziv.
Înlocuirea ştergătorului de
parbriz
Ridicaţi braţul ştergătorului până
când rămâne în poziţie ridicată,
apăsaţi butonul pentru decuplarea
lamei ştergătorului şi scoateţi-o.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până la cuplare.
Coborâţi cu atenţie braţul
ştergătorului.
Lama ştergătorului de lunetă
Ridicaţi braţul ştergătorului. Deblocaţi lamela ştergătorului conform
indicaţiei din figură şi detaşaţi-o de
braţul ştergătorului.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până la cuplare.
Coborâţi cu atenţie braţul
ştergătorului.
Înlocuirea becurilor
Înlocuirea becului Decuplaţi contactul şi aduceţi în
poziţia dezactivat comutatorul
relevant sau închideţi portierele.
Apucaţi becul nou numai de bază! Nu
apucaţi de partea din sticlă cu mâinile
goale.
Utilizaţi exclusiv becuri de acelaşi tip
pentru înlocuire.
Înlocuiţi becurile farurilor prin
compartimentul motor.
Verificarea becului
După o înlocuire a unui bec, cuplaţi
contactul şi acţionaţi pentru a verifica lămpile.
Farurile cu halogen Faruri cu halogen cu becuri separate
pentru faza lungă şi faza scurtă.

172Îngrijirea autovehiculului
Faza scurtă bec exterior (1).
Faza lungă bec interior (2).
Faza scurtă (1) 1. Rotiţi capacul în sens antiorar şi scoateţi-l.2. Apăsaţi clema pentru a desface soclul becului. Scoateţi soclul
becului din reflector.
3. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului cu clema în jos şi cuplaţi în reflector
cu un declic.
5. Montaţi capacul.
Faza lungă (2)
1. Rotiţi capacul în sens antiorar şi scoateţi-l.

Îngrijirea autovehiculului173
2. Apăsaţi clema pentru a desfacesoclul becului. Scoateţi soclul
becului din reflector.
3. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
4. Introduceţi soclul becului cu clema în sus şi cuplaţi în reflector
cu un declic.
5. Montaţi capacul.
Lămpile de poziţie laterale/
funcţia lumini pe timp de zi (3)Versiunea cu bec
1. Rotiţi soclul becului (3) în sens antiorar pentru deblocare.
Scoateţi soclul becului din
carcasa farului.2. Demontaţi becul din soclu prin tragere.
3. Înlocuiţi şi introduceţi noul bec în soclu.
4. Introduceţi soclul becului în carcasa farului şi rotiţi în sens
orar.
Versiune superioară cu led
Ledurile nu se pot schimba. În cazului
unui led defect, apelaţi la un atelier
service.

174Îngrijirea autovehicululuiLămpile de semnalizaredin faţă
1. Deşurubaţi şurubul şi scoateţi capacul.
2. Deşurubaţi şurubul şi demontaţiansamblul de iluminat din bara de
protecţie.
3. Decuplaţi şi scoateţi soclul becului prin rotirea în sens
antiorar.
4. Pentru a scoate becul, rotiţi uşor în sens antiorar şi trageţi. Înlocuiţibecul.
5. Introduceţi soclul becului în ansamblu şi rotiţi în sens orar.
6. Fixaţi ansamblul de iluminat în bara de protecţie şi fixaţi cu
şurubul.
7. Introduceţi capacul în bara de protecţie şi fixaţi cu şurubul.

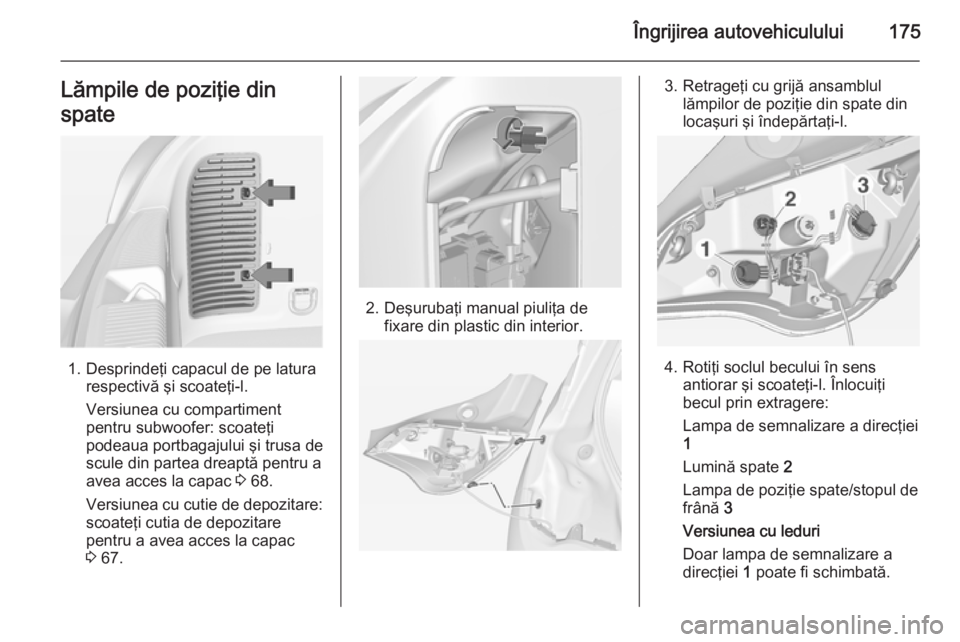

Îngrijirea autovehiculului175Lămpile de poziţie din
spate
1. Desprindeţi capacul de pe latura respectivă şi scoateţi-l.
Versiunea cu compartiment
pentru subwoofer: scoateţi
podeaua portbagajului şi trusa de
scule din partea dreaptă pentru a
avea acces la capac 3 68.
Versiunea cu cutie de depozitare:
scoateţi cutia de depozitare
pentru a avea acces la capac
3 67.
2. Deşurubaţi manual piuliţa de
fixare din plastic din interior.
3. Retrageţi cu grijă ansamblul lămpilor de poziţie din spate din
locaşuri şi îndepărtaţi-l.
4. Rotiţi soclul becului în sens antiorar şi scoateţi-l. Înlocuiţi
becul prin extragere:
Lampa de semnalizare a direcţiei1
Lumină spate 2
Lampa de poziţie spate/stopul de
frână 3
Versiunea cu leduri
Doar lampa de semnalizare a
direcţiei 1 poate fi schimbată.

176Îngrijirea autovehiculului
5.Introduceţi şi rotiţi soclul becului în
sens orar în blocul optic spate.
Asiguraţi-vă că firele rămân în
tuburile pentru cabluri.
Fixaţi ansamblul de iluminat cu
pinii de prindere în locaşul din
caroseria autovehiculului şi
strângeţi piuliţa de fixare din
interiorul portbagajului. Trageţi
garnitura inelară peste locaşul din
carcasa lămpii.
Închideţi şi cuplaţi capacul.
Lampa de marşarier/lampa de
ceaţă spate
Lampa de marşarier este amplasată în bara de protecţie, pe partea
dreaptă, iar lampa de ceaţă spate
este amplasată în bara de protecţie,
pe partea stângă, la autovehiculele
cu volan pe stânga şi în partea opusă
la autovehiculele cu volan pe dreapta.
Descrierea înlocuirii becurilor este
identică pentru ambele.
1. Deşurubaţi şurubul şi scoateţi capacul.
2. Deşurubaţi şurubul şi demontaţiansamblul de iluminat din bara de
protecţie.

Îngrijirea autovehiculului177
3. Decuplaţi şi scoateţi soclulbecului prin rotirea în sens
antiorar.
4. Pentru a scoate becul, rotiţi uşor în sens antiorar şi trageţi. Înlocuiţibecul.
5. Introduceţi soclul becului în ansamblu şi rotiţi în sens orar.
6. Fixaţi ansamblul de iluminat în bara de protecţie şi fixaţi cu
şurubul.
7. Introduceţi capacul în bara de protecţie şi fixaţi cu şurubul.
Lămpile de semnalizare
laterale
Pentru înlocuirea becului, demontaţi
carcasa lămpii:
1. Glisaţi lampa către stânga şi scoateţi-o cu capătul din dreapta.
2. Rotiţi soclul becului în sensantiorar şi scoateţi-l din carcasă.
3. Scoateţi becul din soclu şi înlocuiţi-l.

178Îngrijirea autovehiculului
4. Introduceţi suportul becului şirăsuciţi-l în sens orar.
5. Introduceţi capătul din stânga al lămpii, glisaţi către stânga şi
introduceţi capătul din dreapta.
Luminile pentru plăcuţa de înmatriculare
1. Introduceţi şurubelniţa în degajarea din lentilă, apăsaţi în
lateral şi eliberaţi arcul.
2. Scoateţi lampa apăsând în jos, fără a trage cablul.
3. Demontaţi soclul becului de lacarcasa lămpii prin rotirea în sens
antiorar.
4. Scoateţi becul din soclu şi înlocuiţi-l.
5. Introduceţi soclul becului în carcasa lămpii şi rotiţi în sens
orar.
6. Introduceţi lampa în bara de protecţie şi cuplaţi-o.
Luminile interioare
Plafoniera, lămpi de lectură Apelaţi la un atelier service pentru
înlocuirea becurilor.
Lampa din portbagaj Apelaţi la un atelier service pentru
înlocuirea becurilor.
Plafoniera, iluminarea ambiantă, panoul înstelat Apelaţi la un atelier service pentru
înlocuirea becurilor.
