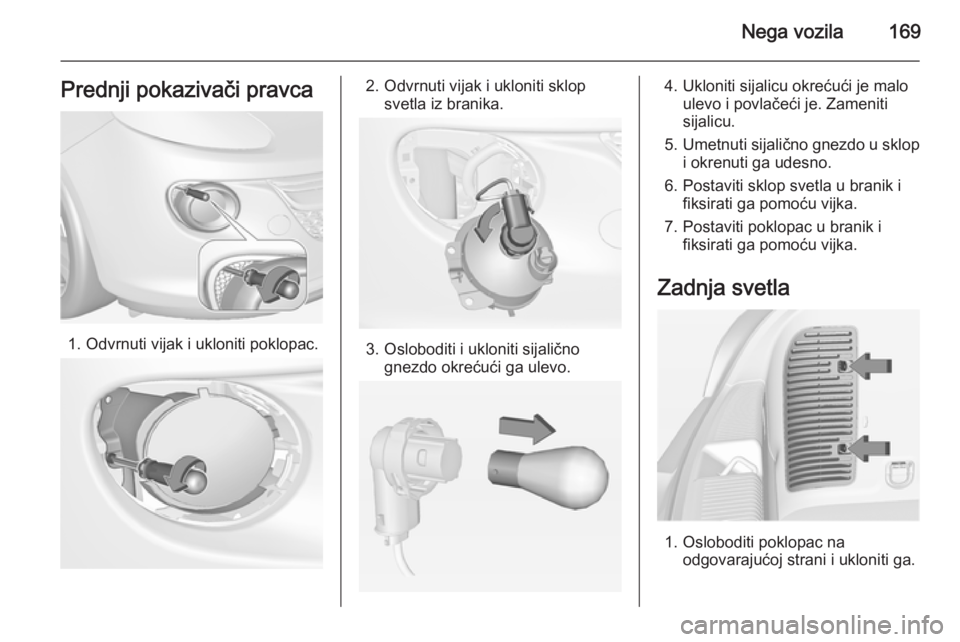

Nega vozila169Prednji pokazivači pravca
1. Odvrnuti vijak i ukloniti poklopac.
2. Odvrnuti vijak i ukloniti sklopsvetla iz branika.
3. Osloboditi i ukloniti sijalično gnezdo okrećući ga ulevo.
4. Ukloniti sijalicu okrećući je maloulevo i povlačeći je. Zameniti
sijalicu.
5. Umetnuti sijalično gnezdo u sklop
i okrenuti ga udesno.
6. Postaviti sklop svetla u branik i fiksirati ga pomoću vijka.
7. Postaviti poklopac u branik i fiksirati ga pomoću vijka.
Zadnja svetla
1. Osloboditi poklopac na odgovarajućoj strani i ukloniti ga.

170Nega vozila
Verzija sa subwoofer zvučnikom:
ukloniti pokrivač poda prtljažnog
prostora, na desnoj strani ukloniti
i kutiju za alat kako bi poklopac bio pristupačan 3 67.
Verzija sa kasetom za odlaganje:
ukloniti kasetu za odlaganje da bi poklopac bio pristupačan 3 65.
2. Odvrnuti rukom dve plastične
matice sa unutrašnje strane.
3. Pažljivo povući sklop zadnjegsvetla iz udubljenja i izvaditi ga.
4. Okrenuti držač sijalice ulevo iizvaditi ga. Zameniti sijalicuizvlačenjem:
Svetlo pokazivača pravca 1
Zadnje svetlo 2
Zadnje svetlo/svetlo kočnice 3
Verzija sa svetlosnom diodom
(LED)
Samo svetlo pokazivača pravca
1 može da se zameni.
5. Umetnuti i okrenuti držač sijalice u
sklop zadnjeg svetla u smeru
kretanja kazaljki na satu. Proveriti
da li žice ostaju u kablovskim
kanalima.

Nega vozila171
Montirati sklop svetla sasigurnosnim osovinicama u
udubljenje na karoseriji vozila i
pritegnuti sigurnosnu navrtku iz
prtljažnog prostora. Prevući
okruglu zaptivku preko udubljenja
u kućištu lampe.
Zatvoriti poklopac i zabraviti.
Svetlo za hod unazad/zadnje svetlo za maglu
Svetlo za hod unazad nalazi se na
desnoj strani branika, a zadnje svetlo
za maglu na levoj strani branika na
vozilima sa volanom na levoj strani,
odnosno obrnuto na vozilima sa
volanom na desnoj strani.
Opis zamene sijalice je isti u oba
slučaja.
1. Odvrnuti vijak i ukloniti poklopac.
2. Odvrnuti vijak i ukloniti sklop svetla iz branika.
3. Osloboditi i ukloniti sijaličnognezdo okrećući ga ulevo.

172Nega vozila
4. Ukloniti sijalicu okrećući je maloulevo i povlačeći je. Zameniti
sijalicu.
5. Umetnuti sijalično gnezdo u sklop
i okrenuti ga udesno.
6. Vratiti sklop svetla u branik i fiksirati ga pomoću vijka.
7. Postaviti poklopac u branik i fiksirati ga pomoću vijka.
Bočni pokazivači pravca Zameniti sijalicu uklanjajući kućište
lampe:
1. Gurnite lampu na levo i uklonite je
sa desnog kraja.
2. Okrenuti držač sijalice ulevo i izvaditi ga iz kućišta.
3.Povući sijalicu iz držača i postaviti
novu.
4. Umetnuti držač sijalice i okrenuti ga udesno.
5. Umetnite levi kraj lampe, gurnite ga na levo i umetnite desni kraj.
Svetlo registarske tablice
1. Umetnuti odvijač u udubljenje poklopca, pritisnuti sa strane i
odbraviti oprugu.

Nega vozila173

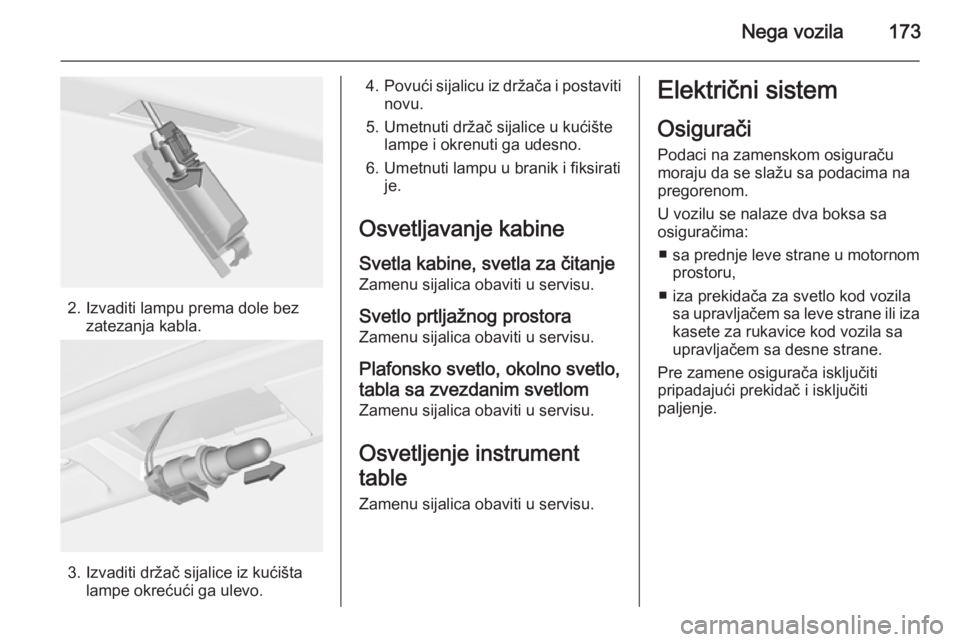

2. Izvaditi lampu prema dole bezzatezanja kabla.
3. Izvaditi držač sijalice iz kućištalampe okrećući ga ulevo.
4.Povući sijalicu iz držača i postaviti
novu.
5. Umetnuti držač sijalice u kućište lampe i okrenuti ga udesno.
6. Umetnuti lampu u branik i fiksirati je.
Osvetljavanje kabine Svetla kabine, svetla za čitanje
Zamenu sijalica obaviti u servisu.
Svetlo prtljažnog prostora Zamenu sijalica obaviti u servisu.
Plafonsko svetlo, okolno svetlo,tabla sa zvezdanim svetlom
Zamenu sijalica obaviti u servisu.
Osvetljenje instrument
table Zamenu sijalica obaviti u servisu.Električni sistem
Osigurači Podaci na zamenskom osiguraču
moraju da se slažu sa podacima na
pregorenom.
U vozilu se nalaze dva boksa sa
osiguračima:
■ sa prednje leve strane u motornom
prostoru,
■ iza prekidača za svetlo kod vozila sa upravljačem sa leve strane ili izakasete za rukavice kod vozila sa
upravljačem sa desne strane.
Pre zamene osigurača isključiti
pripadajući prekidač i isključiti
paljenje.

174Nega vozila
Postoje različite vrste osigurača u
vozilu.
U zavisnosti od tipa osigurača,
pregoreli osigurač se može
prepoznati po istopljenoj žici. Ne
menjati osigurač sve dok se uzrok
kvara ne otkloni.
Neke funkcije su zaštićene sa više
osigurača.
Osigurači takođe mogu biti umetnuti
bez postojanja funkcije.
Izvlakač osigurača
Izvlakač osigurača se može nalaziti u kutiji za osigurače u motornom
prostoru.Postaviti izvlakač osigurača na razne
tipove osigurača sa gornje strane i
izvući osigurač.
Kutija sa osiguračima u
motornom prostoru
Kutija osigurača je sa prednje leve
strane u motornom prostoru.
Odbraviti poklopac i okrenuti ga
naviše tako da se zaustavi. Skinuti
poklopac vertikalno naviše.

Nega vozila175
BrojStrujno kolo1–2Prekidač spoljašnjeg retrovi‐
zora3Modul regulacije šasije4Modul regulacije šasije5ABS6Levo dnevno svetlo7–8Modul regulacije šasije9Senzor akumulatora vozila10Nivelacija prednjih svetala,
TPMS11Zadnji brisač12Odmagljivanje prozora13Desno dnevno svetlo14Odmagljivanje retrovizora15–16LPG sistemBrojStrujno kolo17Unutrašnji retrovizor18Upravljački modul motora19Pumpa goriva20–21Kalem za ubrizgavanje22–23Sistem za ubrizgavanje24Sistem perača25Sistem osvetljenja26Upravljački modul motora27–28Upravljački modul motora29Upravljački modul motora30–31Levo prednje svetlo32Desno prednje svetlo33Upravljački modul motora34Sirena

176Nega vozila
BrojStrujno kolo35Kvačilo36–BrojStrujno kolo1Pumpa za ABS2Prednji brisač3Ventilator4Instrument tabla5–6–7–8Ventilator za hlađenje, mala
brzina9Ventilator za hlađenje, velika
brzina10Ventilator za hlađenje11Elektropokretač
Posle zamene pregorelog osigurača,
zatvoriti poklopac kutije osigurača i zabraviti ga.
Ako se poklopac kutije ne zatvori
pravilno, smetnje se mogu pojaviti.
Kutija sa osiguračima na
instrument tabli
Kod vozila sa upravljačem na levoj
strani, kutija sa osiguračima se nalazi
iza prekidača za svetlo na instrument tabli.
Uhvatiti ručku, a zatim povući i oboriti
prekidač za svetlo.

Nega vozila177

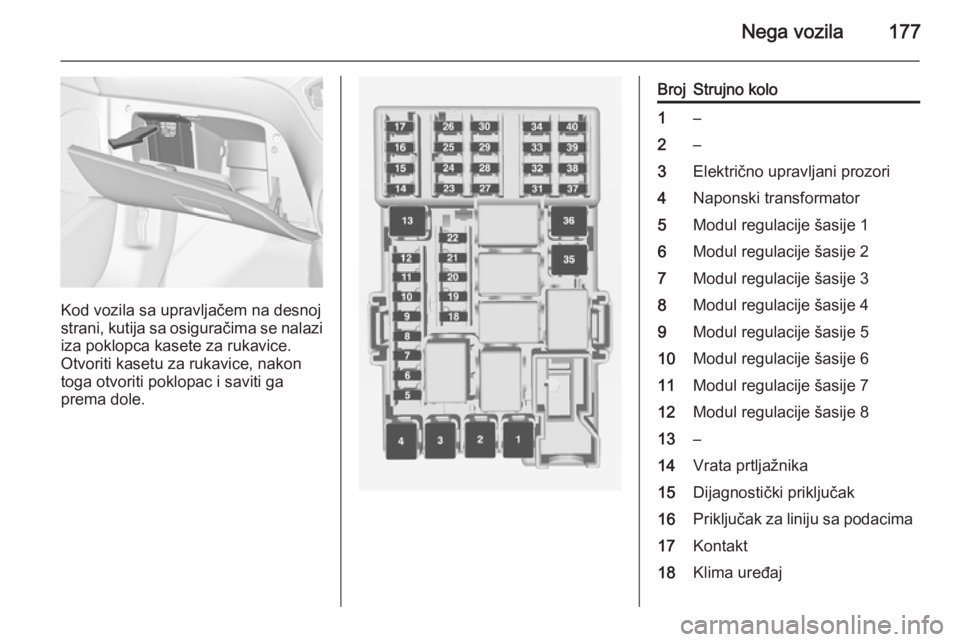

Kod vozila sa upravljačem na desnoj
strani, kutija sa osiguračima se nalazi
iza poklopca kasete za rukavice.
Otvoriti kasetu za rukavice, nakon
toga otvoriti poklopac i saviti ga
prema dole.
BrojStrujno kolo1–2–3Električno upravljani prozori4Naponski transformator5Modul regulacije šasije 16Modul regulacije šasije 27Modul regulacije šasije 38Modul regulacije šasije 49Modul regulacije šasije 510Modul regulacije šasije 611Modul regulacije šasije 712Modul regulacije šasije 813–14Vrata prtljažnika15Dijagnostički priključak16Priključak za liniju sa podacima17Kontakt18Klima uređaj

178Nega vozila
BrojStrujno kolo19Audio pojačivač20Pomoć pri parkiranju21Prekidač kočnice22Audio sistem23Displej24–25–26Instrument tabla27Grejanje sedišta, vozač28–29–30Instrument tabla31Sirena32Grejanje sedišta, suvozač33Grejani upravljač34–35–36–BrojStrujno kolo37Zadnji brisač38Upaljač za cigarete39–40–Alati vozilaAlati
Vozila sa kompletom za
popravku pneumatika
Neki alati i priključak za vuču nalaze
se sa kompletom za popravku
pneumatika u kutiji sa alatom ispod
pokrivača poda u prtljažnom prostoru.
Kod verzije sa kasetom za odlaganje
najpre ukloniti kasetu 3 65.
