OPEL ADAM 2014 Betriebsanleitung (in German)

Klimatisierung119
Regler für:■ Gebläsegeschwindigkeit
■ Temperatur
■ Luftverteilungn=KühlungAUTO=Automatikbetrieb4=Manueller UmluftbetriebV=Entfeuchtung und Ent‐
eisung
Heckscheibenheizung Ü 3 30, Sitz‐
heizung ß 3 36, Lenkradheizung *
3 72.
Im Automatikbetrieb werden Tempe‐
ratur, Gebläsedrehzahl und Luftver‐
teilung automatisch geregelt.
Die Klimatisierungseinstellungen
sind im Graphic-Info-Display bzw. je
nach Ausführung im Colour-Info-Dis‐
play zu sehen. Einstellungsänderun‐
gen werden auf beiden Displays kurz‐ zeitig über dem aktuellen Menü ein‐
geblendet.
Die elektronische Klimatisierungsau‐
tomatik ist nur bei laufendem Motor
voll betriebsbereit.
Automatikbetrieb AUTO
Grundeinstellung für höchsten Kom‐
fort:
■ AUTO -Taste drücken, um die Luft‐
verteilung und die Gebläsege‐
schwindigkeit automatisch zu re‐
geln. Die Betätigung wird durch die
LED auf der Taste angezeigt.
■ Alle Belüftungsdüsen öffnen, um eine optimierte Luftverteilung im
Automatikbetrieb zu garantieren.

120Klimatisierung
■n drücken, um optimale Kühlung
und Gebläse einzuschalten. Die
Betätigung wird durch die LED auf
der Taste angezeigt.
■ Die vorgewählte Temperatur über den mittleren Drehknopf einstellen.
Die empfohlene Temperatur be‐
trägt 22 °C.
Temperaturvorwahl
Die Temperatur durch Drehen des
mittleren Drehknopfes auf den ge‐
wünschten Wert einstellen. Dieser
wird im Display des Schalters ange‐
zeigt.
Aus Komfortgründen Temperatur nur
in kleinen Schritten ändern.
Ist die Mindesttemperatur Lo einge‐
stellt, läuft die Klimaanlage mit maxi‐
maler Kühlung, sofern Kühlung n
eingeschaltet ist.
Bei Einstellung der Höchsttemperatur
Hi arbeitet die Klimaanlage mit maxi‐
maler Heizleistung.
Hinweis
Wenn n eingeschalten ist, kann
eine Verringerung der eingestellten
Kabinentemperatur dazu führen,
dass der Motor aus einem automa‐
tischen Stopp wieder startet oder ein automatischer Stopp verhindert
wird.
Entfeuchtung und Enteisung der
Scheiben V
■
Taste V drücken. Die Betätigung
wird durch die LED auf der Taste
angezeigt.
■ Taste n drücken, um die Kühlung
zu aktivieren. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt.
■ Temperatur und Luftverteilung stel‐
len sich automatisch ein; das Ge‐
bläse läuft auf einer hohen Stufe.

Klimatisierung121
■Heckscheibenheizung Ü einschal‐
ten.
■ Um in den vorherigen Modus zu‐ rückzukehren, Taste V drücken.
Um in den Automatikmodus zu‐
rückzukehren, Taste AUTO
drücken.
Die Einstellung der automatischen Heckscheibenheizung kann über das Info-Display geändert werden. Fahr‐
zeugpersonalisierung 3 101.
Hinweis
Wird bei laufendem Motor die Taste
V gedrückt, so kann kein Auto‐
stopp durchgeführt werden, bis die
Taste V erneut gedrückt wird.
Wird die Taste V während eines
Autostopps gedrückt, so wird der
Motor automatisch wieder gestartet.
Stopp-Start-Automatik 3 127.Manuelle Einstellungen
Die Klimatisierungseinstellungen
können wie folgt über Betätigung der
Tasten und Drehknöpfe geändert
werden. Durch Ändern einer Einstel‐
lung wird der Automatikbetrieb deak‐
tiviert.
Gebläsegeschwindigkeit Z
Zum Erhöhen bzw. Verringern der
Gebläsegeschwindigkeit den linken
Drehknopf drehen. Die Gebläsege‐
schwindigkeit wird auf dem
Info-Display angezeigt.
Knopf auf $ drehen: Gebläse und
Kühlung werden ausgeschaltet.
Rückkehr in den Automatikbetrieb:
Taste AUTO drücken.
Luftverteilung
Den rechten Drehknopf auf die ge‐
wünschte Einstellung drehen. Die
Einstellung wird auf dem
Info-Display angezeigt.

122Klimatisierung
K=zum Fußraum9=zur Windschutzscheibe, zu
den vorderen Seitenscheiben
und zum Fußraums=zur Windschutzscheibe und zu
den vorderen SeitenscheibenM=zum Kopfbereich über verstell‐
bare BelüftungsdüsenL=zum Kopfraum und zum Fuß‐
raum
Zur automatischen Luftverteilung zu‐
rückkehren: Taste AUTO drücken.
Kühlung n
Taste n drücken, um die Kühlung
einzuschalten. Die Betätigung wird
durch die LED auf der Taste ange‐
zeigt. Die Kühlung ist nur bei laufen‐
dem Motor und eingeschaltetem Kli‐
matisierungsgebläse funktionsfähig.
Taste n erneut drücken, um die Küh‐
lung auszuschalten.
Die Klimaanlage kühlt und entfeuch‐
tet (trocknet), sobald die Außentem‐
peratur knapp über dem Gefrierpunkt liegt. Dabei kann sich Kondenswas‐
ser bilden, das an der Fahrzeugunter‐
seite austritt.
Wenn keine Kühlung oder Trocknung
gewünscht wird, die Kühlung aus
Gründen der Kraftstoffersparnis aus‐
schalten. Bei ausgeschalteter Küh‐
lung fordert das Klimatisierungssys‐ tem während eines Autostops keinen
Neustart des Motors an. Ausnahme:
Die Enteisung ist eingeschaltet und
eine Außentemperatur von über
0 °C erfordert einen Neustart.
Der Status der Kühlung wird auf dem
Info-Display angezeigt.Die Kühlfunktion nach dem Motorstart lässt sich über das Info-Display ein-
und ausschalten. Fahrzeugpersonali‐ sierung 3 101.
Umluftbetrieb 4
Zum Einschalten des Umluftbetriebs
Taste 4 drücken. Die Betätigung
wird durch die LED auf der Taste an‐
gezeigt.
Taste 4 erneut drücken, um den
Umluftbetrieb auszuschalten.

Klimatisierung1239Warnung
Das eingeschaltete Umluftsystem
vermindert den Luftaustausch.
Beim Betrieb ohne Kühlung nimmt die Luftfeuchtigkeit zu, die Schei‐
ben können von innen beschla‐
gen. Die Qualität der Innenraum‐
luft nimmt mit der Zeit ab, dies
kann bei den Fahrzeuginsassen
zu Ermüdungserscheinungen füh‐
ren.
Bei warmer und sehr feuchter Umge‐ bungsluft kann die Windschutz‐
scheibe von außen beschlagen,
wenn ein kühler Luftstrom auf sie ge‐
richtet wird. Bei von außen beschla‐
gender Windschutzscheibe die
Scheibenwischer einschalten und s
ausschalten.
Grundeinstellungen Manche Einstellungen können über
das Info-Display geändert werden.
Fahrzeugpersonalisierung 3 101.
Belüftungsdüsen
Verstellbare
Belüftungsdüsen Bei eingeschalteter Kühlung muss
mindestens eine Belüftungsdüse ge‐
öffnet sein.
Die Einstellung der Luftmenge am
Düsenausgang erfolgt durch Drehen
des Einstellrädchens. Die Düse ist
geschlossen, wenn das Einstellräd‐
chen ganz nach links oder rechts ge‐
dreht ist.
Richtung des Luftstroms durch Kip‐
pen und Schwenken der Lamellen
einstellen.
9 Warnung
Keine Gegenstände an den La‐
mellen der Belüftungsdüsen an‐
bringen. Gefahr von Beschädi‐
gung und Verletzung bei einem
Unfall.

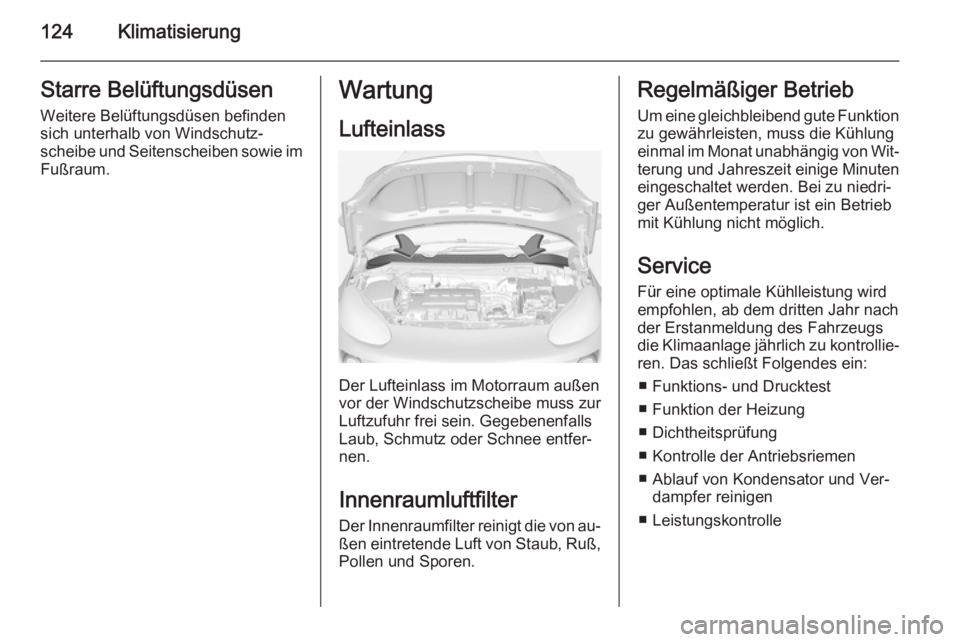

124KlimatisierungStarre BelüftungsdüsenWeitere Belüftungsdüsen befinden
sich unterhalb von Windschutz‐
scheibe und Seitenscheiben sowie im Fußraum.Wartung
Lufteinlass
Der Lufteinlass im Motorraum außen
vor der Windschutzscheibe muss zur
Luftzufuhr frei sein. Gegebenenfalls Laub, Schmutz oder Schnee entfer‐nen.
Innenraumluftfilter Der Innenraumfilter reinigt die von au‐
ßen eintretende Luft von Staub, Ruß,
Pollen und Sporen.
Regelmäßiger Betrieb
Um eine gleichbleibend gute Funktion zu gewährleisten, muss die Kühlung
einmal im Monat unabhängig von Wit‐
terung und Jahreszeit einige Minuten
eingeschaltet werden. Bei zu niedri‐
ger Außentemperatur ist ein Betrieb
mit Kühlung nicht möglich.
Service Für eine optimale Kühlleistung wird
empfohlen, ab dem dritten Jahr nach
der Erstanmeldung des Fahrzeugs
die Klimaanlage jährlich zu kontrollie‐
ren. Das schließt Folgendes ein:
■ Funktions- und Drucktest
■ Funktion der Heizung
■ Dichtheitsprüfung
■ Kontrolle der Antriebsriemen
■ Ablauf von Kondensator und Ver‐ dampfer reinigen
■ Leistungskontrolle

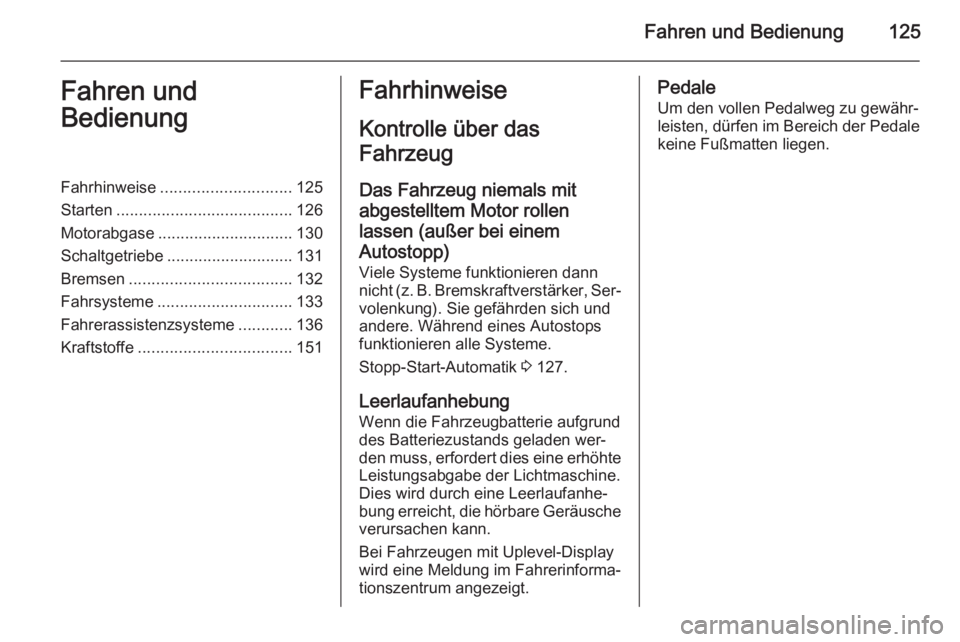

Fahren und Bedienung125Fahren und
BedienungFahrhinweise ............................. 125
Starten ....................................... 126
Motorabgase .............................. 130
Schaltgetriebe ............................ 131
Bremsen .................................... 132
Fahrsysteme .............................. 133
Fahrerassistenzsysteme ............136
Kraftstoffe .................................. 151Fahrhinweise
Kontrolle über das
Fahrzeug
Das Fahrzeug niemals mit
abgestelltem Motor rollen
lassen (außer bei einem
Autostopp)
Viele Systeme funktionieren dann
nicht (z. B. Bremskraftverstärker, Ser‐ volenkung). Sie gefährden sich und
andere. Während eines Autostops
funktionieren alle Systeme.
Stopp-Start-Automatik 3 127.
Leerlaufanhebung
Wenn die Fahrzeugbatterie aufgrund des Batteriezustands geladen wer‐
den muss, erfordert dies eine erhöhte Leistungsabgabe der Lichtmaschine.
Dies wird durch eine Leerlaufanhe‐
bung erreicht, die hörbare Geräusche
verursachen kann.
Bei Fahrzeugen mit Uplevel-Display
wird eine Meldung im Fahrerinforma‐ tionszentrum angezeigt.Pedale
Um den vollen Pedalweg zu gewähr‐
leisten, dürfen im Bereich der Pedale
keine Fußmatten liegen.

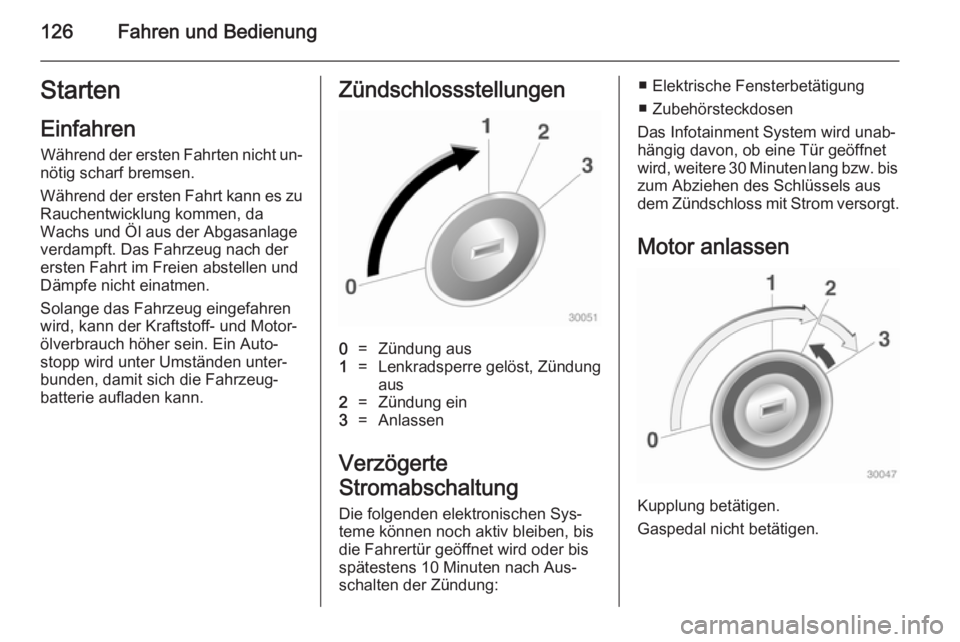

126Fahren und BedienungStarten
Einfahren Während der ersten Fahrten nicht un‐
nötig scharf bremsen.
Während der ersten Fahrt kann es zu
Rauchentwicklung kommen, da
Wachs und Öl aus der Abgasanlage
verdampft. Das Fahrzeug nach der ersten Fahrt im Freien abstellen und
Dämpfe nicht einatmen.
Solange das Fahrzeug eingefahren
wird, kann der Kraftstoff- und Motor‐
ölverbrauch höher sein. Ein Auto‐
stopp wird unter Umständen unter‐
bunden, damit sich die Fahrzeug‐
batterie aufladen kann.Zündschlossstellungen0=Zündung aus1=Lenkradsperre gelöst, Zündung aus2=Zündung ein3=Anlassen
Verzögerte
Stromabschaltung
Die folgenden elektronischen Sys‐
teme können noch aktiv bleiben, bis
die Fahrertür geöffnet wird oder bis
spätestens 10 Minuten nach Aus‐
schalten der Zündung:
■ Elektrische Fensterbetätigung
■ Zubehörsteckdosen
Das Infotainment System wird unab‐
hängig davon, ob eine Tür geöffnet
wird, weitere 30 Minuten lang bzw. bis
zum Abziehen des Schlüssels aus
dem Zündschloss mit Strom versorgt.
Motor anlassen
Kupplung betätigen.
Gaspedal nicht betätigen.

Fahren und Bedienung127

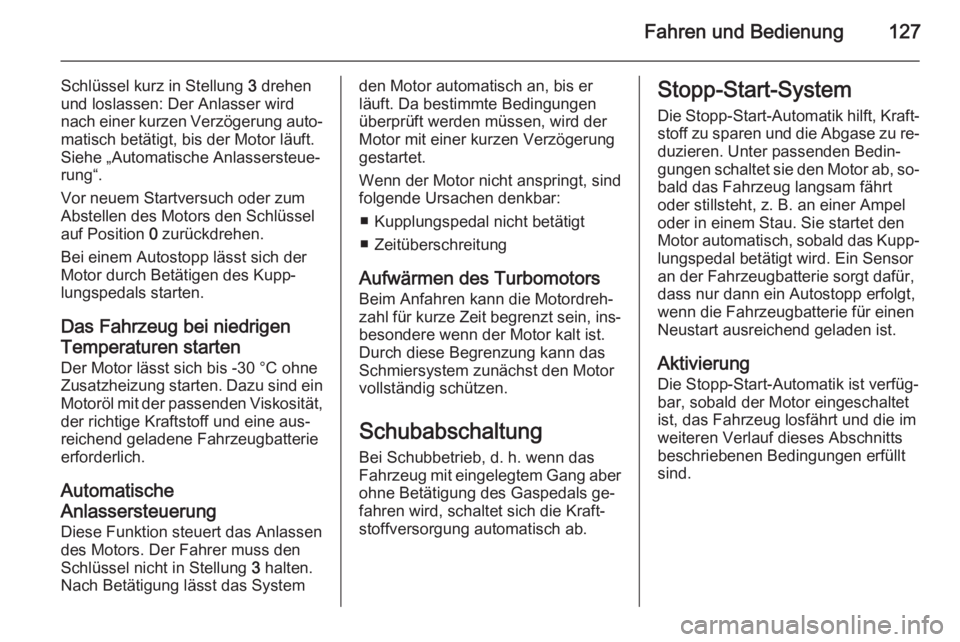

Schlüssel kurz in Stellung 3 drehen
und loslassen: Der Anlasser wird
nach einer kurzen Verzögerung auto‐
matisch betätigt, bis der Motor läuft.
Siehe „Automatische Anlassersteue‐
rung“.
Vor neuem Startversuch oder zum
Abstellen des Motors den Schlüssel
auf Position 0 zurückdrehen.
Bei einem Autostopp lässt sich der
Motor durch Betätigen des Kupp‐
lungspedals starten.
Das Fahrzeug bei niedrigenTemperaturen starten
Der Motor lässt sich bis -30 °C ohne
Zusatzheizung starten. Dazu sind ein Motoröl mit der passenden Viskosität,
der richtige Kraftstoff und eine aus‐
reichend geladene Fahrzeugbatterie
erforderlich.
Automatische
Anlassersteuerung Diese Funktion steuert das Anlassen
des Motors. Der Fahrer muss den
Schlüssel nicht in Stellung 3 halten.
Nach Betätigung lässt das Systemden Motor automatisch an, bis er
läuft. Da bestimmte Bedingungen
überprüft werden müssen, wird der
Motor mit einer kurzen Verzögerung
gestartet.
Wenn der Motor nicht anspringt, sind
folgende Ursachen denkbar:
■ Kupplungspedal nicht betätigt
■ Zeitüberschreitung
Aufwärmen des Turbomotors
Beim Anfahren kann die Motordreh‐
zahl für kurze Zeit begrenzt sein, ins‐
besondere wenn der Motor kalt ist.
Durch diese Begrenzung kann das
Schmiersystem zunächst den Motor
vollständig schützen.
Schubabschaltung Bei Schubbetrieb, d. h. wenn das
Fahrzeug mit eingelegtem Gang aber
ohne Betätigung des Gaspedals ge‐
fahren wird, schaltet sich die Kraft‐
stoffversorgung automatisch ab.Stopp-Start-System
Die Stopp-Start-Automatik hilft, Kraft‐
stoff zu sparen und die Abgase zu re‐
duzieren. Unter passenden Bedin‐
gungen schaltet sie den Motor ab, so‐ bald das Fahrzeug langsam fährt
oder stillsteht, z. B. an einer Ampel
oder in einem Stau. Sie startet den
Motor automatisch, sobald das Kupp‐
lungspedal betätigt wird. Ein Sensor
an der Fahrzeugbatterie sorgt dafür,
dass nur dann ein Autostopp erfolgt, wenn die Fahrzeugbatterie für einenNeustart ausreichend geladen ist.
Aktivierung Die Stopp-Start-Automatik ist verfüg‐
bar, sobald der Motor eingeschaltet
ist, das Fahrzeug losfährt und die im
weiteren Verlauf dieses Abschnitts
beschriebenen Bedingungen erfüllt
sind.

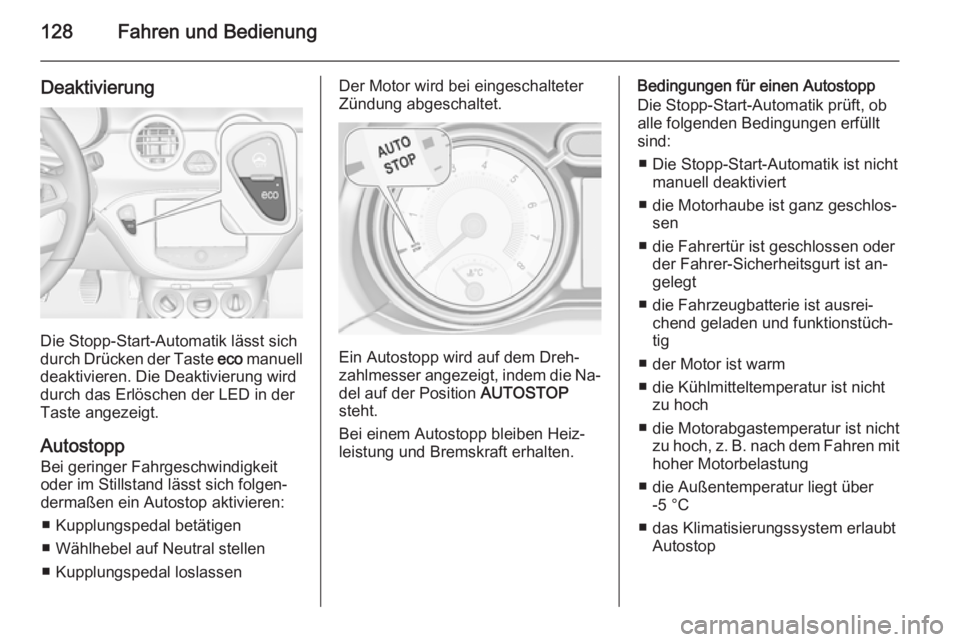

128Fahren und Bedienung
Deaktivierung
Die Stopp-Start-Automatik lässt sich
durch Drücken der Taste eco manuell
deaktivieren. Die Deaktivierung wird
durch das Erlöschen der LED in der
Taste angezeigt.
Autostopp Bei geringer Fahrgeschwindigkeit
oder im Stillstand lässt sich folgen‐
dermaßen ein Autostop aktivieren:
■ Kupplungspedal betätigen
■ Wählhebel auf Neutral stellen
■ Kupplungspedal loslassen
Der Motor wird bei eingeschalteter
Zündung abgeschaltet.
Ein Autostopp wird auf dem Dreh‐
zahlmesser angezeigt, indem die Na‐
del auf der Position AUTOSTOP
steht.
Bei einem Autostopp bleiben Heiz‐
leistung und Bremskraft erhalten.
Bedingungen für einen Autostopp
Die Stopp-Start-Automatik prüft, ob
alle folgenden Bedingungen erfüllt
sind:
■ Die Stopp-Start-Automatik ist nicht manuell deaktiviert
■ die Motorhaube ist ganz geschlos‐ sen
■ die Fahrertür ist geschlossen oder der Fahrer-Sicherheitsgurt ist an‐
gelegt
■ die Fahrzeugbatterie ist ausrei‐ chend geladen und funktionstüch‐
tig
■ der Motor ist warm
■ die Kühlmitteltemperatur ist nicht zu hoch
■ die Motorabgastemperatur ist nicht zu hoch, z. B. nach dem Fahren mit
hoher Motorbelastung
■ die Außentemperatur liegt über -5 °C
■ das Klimatisierungssystem erlaubt Autostop
