OPEL ADAM 2014 Betriebsanleitung (in German)

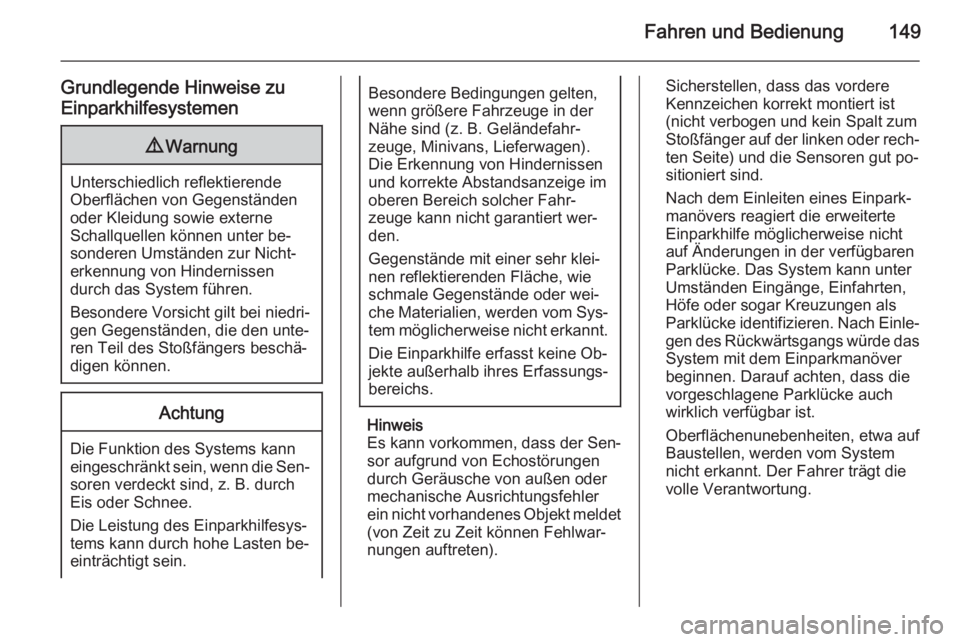

Fahren und Bedienung149
Grundlegende Hinweise zu
Einparkhilfesystemen9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter be‐
sonderen Umständen zur Nicht‐
erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐
ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die Sen‐
soren verdeckt sind, z. B. durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten be‐
einträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert wer‐
den.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder wei‐
che Materialien, werden vom Sys‐ tem möglicherweise nicht erkannt.
Die Einparkhilfe erfasst keine Ob‐
jekte außerhalb ihres Erfassungs‐
bereichs.
Hinweis
Es kann vorkommen, dass der Sen‐
sor aufgrund von Echostörungen
durch Geräusche von außen oder
mechanische Ausrichtungsfehler
ein nicht vorhandenes Objekt meldet
(von Zeit zu Zeit können Fehlwar‐ nungen auftreten).
Sicherstellen, dass das vordere
Kennzeichen korrekt montiert ist
(nicht verbogen und kein Spalt zum
Stoßfänger auf der linken oder rech‐ ten Seite) und die Sensoren gut po‐
sitioniert sind.
Nach dem Einleiten eines Einpark‐
manövers reagiert die erweiterte
Einparkhilfe möglicherweise nicht
auf Änderungen in der verfügbaren
Parklücke. Das System kann unter
Umständen Eingänge, Einfahrten,
Höfe oder sogar Kreuzungen als
Parklücke identifizieren. Nach Einle‐
gen des Rückwärtsgangs würde das
System mit dem Einparkmanöver
beginnen. Darauf achten, dass die
vorgeschlagene Parklücke auch
wirklich verfügbar ist.
Oberflächenunebenheiten, etwa auf Baustellen, werden vom System
nicht erkannt. Der Fahrer trägt die
volle Verantwortung.

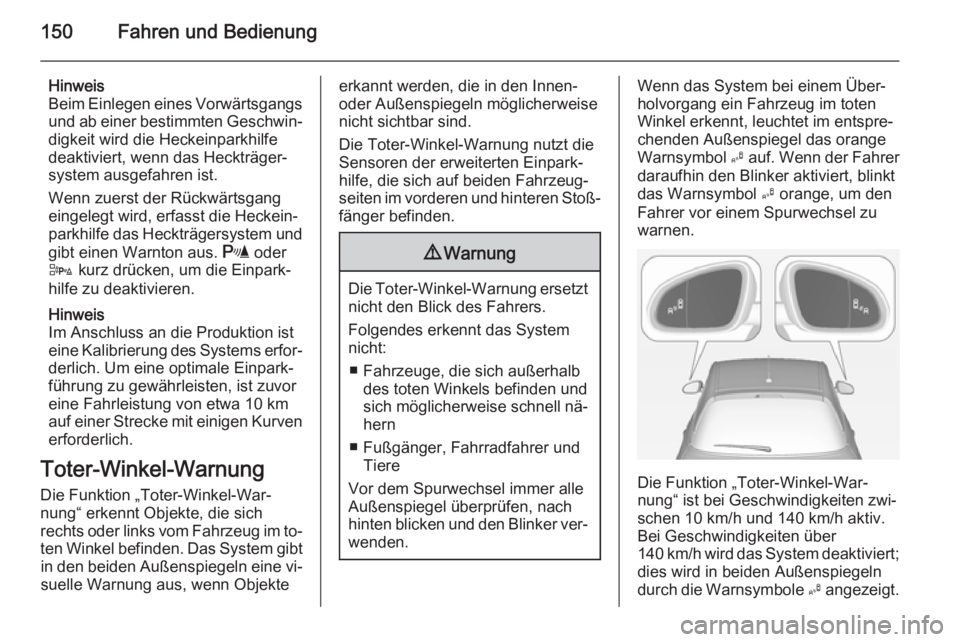

150Fahren und Bedienung
Hinweis
Beim Einlegen eines Vorwärtsgangs und ab einer bestimmten Geschwin‐digkeit wird die Heckeinparkhilfe
deaktiviert, wenn das Heckträger‐
system ausgefahren ist.
Wenn zuerst der Rückwärtsgang
eingelegt wird, erfasst die Heckein‐
parkhilfe das Heckträgersystem und
gibt einen Warnton aus. r oder
D kurz drücken, um die Einpark‐
hilfe zu deaktivieren.
Hinweis
Im Anschluss an die Produktion ist
eine Kalibrierung des Systems erfor‐
derlich. Um eine optimale Einpark‐
führung zu gewährleisten, ist zuvor
eine Fahrleistung von etwa 10 km
auf einer Strecke mit einigen Kurven erforderlich.
Toter-Winkel-Warnung Die Funktion „Toter-Winkel-War‐
nung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug im to‐
ten Winkel befinden. Das System gibt in den beiden Außenspiegeln eine vi‐
suelle Warnung aus, wenn Objekteerkannt werden, die in den Innen-
oder Außenspiegeln möglicherweise
nicht sichtbar sind.
Die Toter-Winkel-Warnung nutzt die
Sensoren der erweiterten Einpark‐
hilfe, die sich auf beiden Fahrzeug‐
seiten im vorderen und hinteren Stoß‐
fänger befinden.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
■ Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell nä‐ hern
■ Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker ver‐
wenden.
Wenn das System bei einem Über‐
holvorgang ein Fahrzeug im toten
Winkel erkennt, leuchtet im entspre‐
chenden Außenspiegel das orange
Warnsymbol B auf. Wenn der Fahrer
daraufhin den Blinker aktiviert, blinkt
das Warnsymbol B orange, um den
Fahrer vor einem Spurwechsel zu
warnen.
Die Funktion „Toter-Winkel-War‐
nung“ ist bei Geschwindigkeiten zwi‐
schen 10 km/h und 140 km/h aktiv.
Bei Geschwindigkeiten über
140 km/h wird das System deaktiviert; dies wird in beiden Außenspiegeln
durch die Warnsymbole B angezeigt.

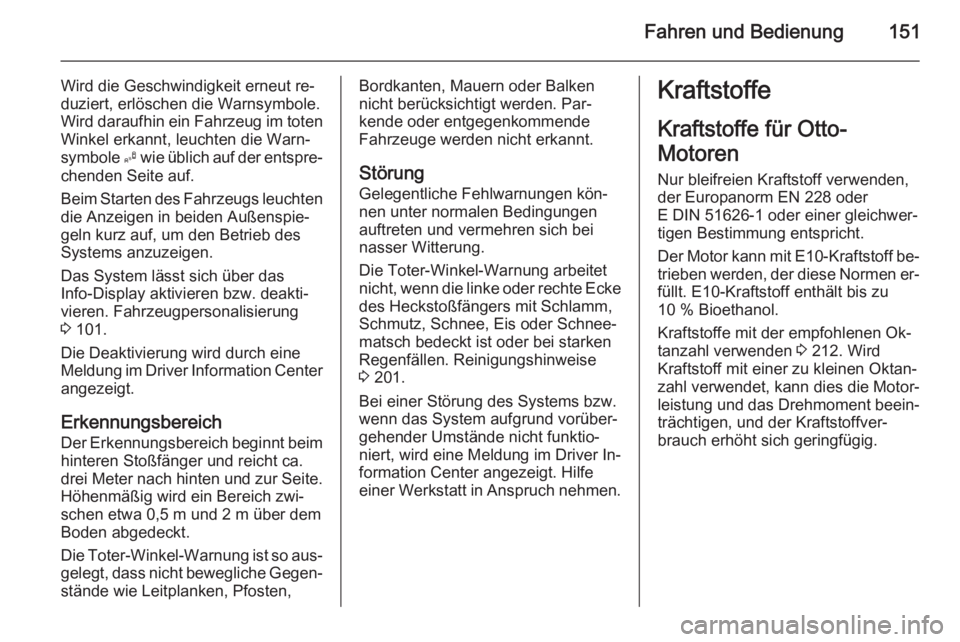

Fahren und Bedienung151
Wird die Geschwindigkeit erneut re‐
duziert, erlöschen die Warnsymbole. Wird daraufhin ein Fahrzeug im toten Winkel erkannt, leuchten die Warn‐
symbole B wie üblich auf der entspre‐
chenden Seite auf.
Beim Starten des Fahrzeugs leuchten
die Anzeigen in beiden Außenspie‐
geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Das System lässt sich über das
Info-Display aktivieren bzw. deakti‐
vieren. Fahrzeugpersonalisierung
3 101.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.
Erkennungsbereich
Der Erkennungsbereich beginnt beim hinteren Stoßfänger und reicht ca.
drei Meter nach hinten und zur Seite.
Höhenmäßig wird ein Bereich zwi‐
schen etwa 0,5 m und 2 m über dem
Boden abgedeckt.
Die Toter-Winkel-Warnung ist so aus‐ gelegt, dass nicht bewegliche Gegen‐
stände wie Leitplanken, Pfosten,Bordkanten, Mauern oder Balken
nicht berücksichtigt werden. Par‐
kende oder entgegenkommende
Fahrzeuge werden nicht erkannt.
Störung Gelegentliche Fehlwarnungen kön‐nen unter normalen Bedingungen
auftreten und vermehren sich bei
nasser Witterung.
Die Toter-Winkel-Warnung arbeitet
nicht, wenn die linke oder rechte Ecke des Heckstoßfängers mit Schlamm,
Schmutz, Schnee, Eis oder Schnee‐
matsch bedeckt ist oder bei starken Regenfällen. Reinigungshinweise
3 201.
Bei einer Störung des Systems bzw.
wenn das System aufgrund vorüber‐
gehender Umstände nicht funktio‐
niert, wird eine Meldung im Driver In‐
formation Center angezeigt. Hilfe
einer Werkstatt in Anspruch nehmen.Kraftstoffe
Kraftstoffe für Otto-
Motoren Nur bleifreien Kraftstoff verwenden,der Europanorm EN 228 oder
E DIN 51626-1 oder einer gleichwer‐
tigen Bestimmung entspricht.
Der Motor kann mit E10-Kraftstoff be‐
trieben werden, der diese Normen er‐
füllt. E10-Kraftstoff enthält bis zu
10 % Bioethanol.
Kraftstoffe mit der empfohlenen Ok‐
tanzahl verwenden 3 212. Wird
Kraftstoff mit einer zu kleinen Oktan‐ zahl verwendet, kann dies die Motor‐
leistung und das Drehmoment beein‐ trächtigen, und der Kraftstoffver‐
brauch erhöht sich geringfügig.

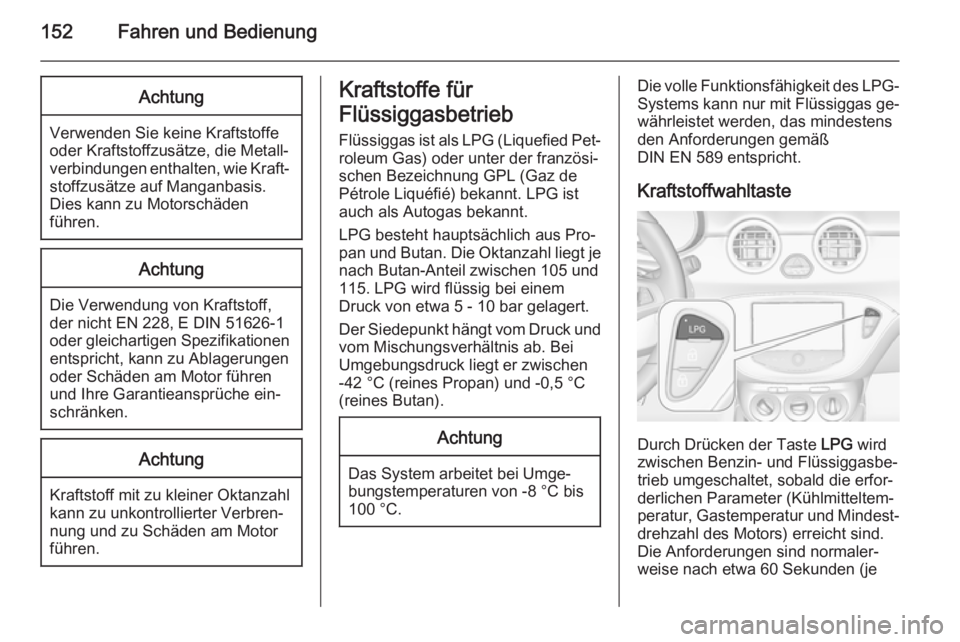

152Fahren und BedienungAchtung
Verwenden Sie keine Kraftstoffe
oder Kraftstoffzusätze, die Metall‐
verbindungen enthalten, wie Kraft‐ stoffzusätze auf Manganbasis.
Dies kann zu Motorschäden
führen.
Achtung
Die Verwendung von Kraftstoff,
der nicht EN 228, E DIN 51626-1
oder gleichartigen Spezifikationen entspricht, kann zu Ablagerungen
oder Schäden am Motor führen
und Ihre Garantieansprüche ein‐
schränken.
Achtung
Kraftstoff mit zu kleiner Oktanzahl
kann zu unkontrollierter Verbren‐
nung und zu Schäden am Motor
führen.
Kraftstoffe für
Flüssiggasbetrieb
Flüssiggas ist als LPG (Liquefied Pet‐ roleum Gas) oder unter der französi‐
schen Bezeichnung GPL (Gaz de
Pétrole Liquéfié) bekannt. LPG ist
auch als Autogas bekannt.
LPG besteht hauptsächlich aus Pro‐ pan und Butan. Die Oktanzahl liegt je nach Butan-Anteil zwischen 105 und
115. LPG wird flüssig bei einem
Druck von etwa 5 - 10 bar gelagert.
Der Siedepunkt hängt vom Druck und vom Mischungsverhältnis ab. Bei
Umgebungsdruck liegt er zwischen
-42 °C (reines Propan) und -0,5 °C
(reines Butan).Achtung
Das System arbeitet bei Umge‐
bungstemperaturen von -8 °C bis 100 °C.
Die volle Funktionsfähigkeit des LPG- Systems kann nur mit Flüssiggas ge‐
währleistet werden, das mindestens
den Anforderungen gemäß
DIN EN 589 entspricht.
Kraftstoffwahltaste
Durch Drücken der Taste LPG wird
zwischen Benzin- und Flüssiggasbe‐
trieb umgeschaltet, sobald die erfor‐ derlichen Parameter (Kühlmitteltem‐
peratur, Gastemperatur und Mindest‐
drehzahl des Motors) erreicht sind.
Die Anforderungen sind normaler‐
weise nach etwa 60 Sekunden (je

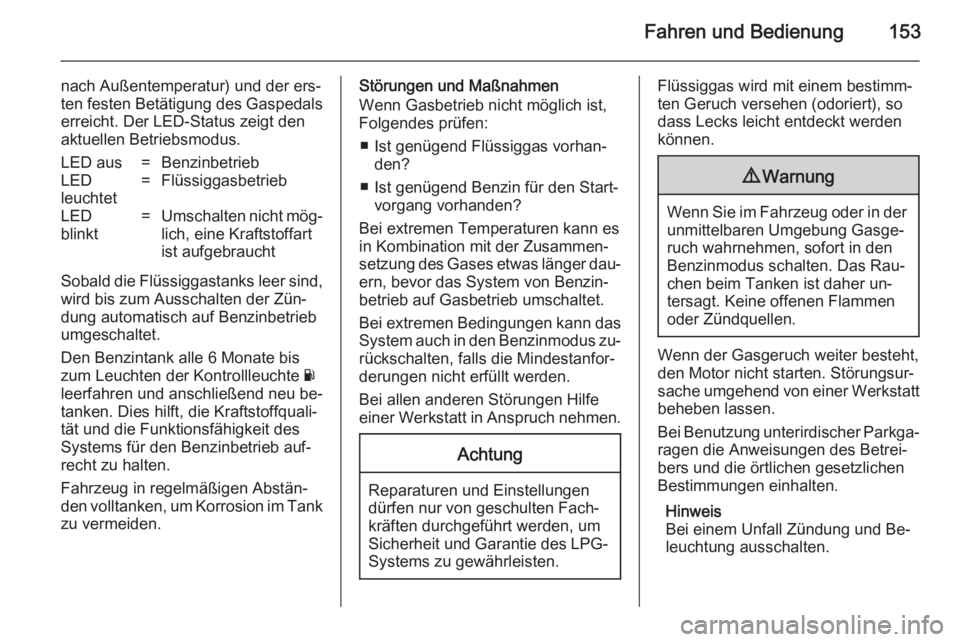

Fahren und Bedienung153
nach Außentemperatur) und der ers‐
ten festen Betätigung des Gaspedals
erreicht. Der LED-Status zeigt den
aktuellen Betriebsmodus.LED aus=BenzinbetriebLED
leuchtet=FlüssiggasbetriebLED
blinkt=Umschalten nicht mög‐ lich, eine Kraftstoffart
ist aufgebraucht
Sobald die Flüssiggastanks leer sind, wird bis zum Ausschalten der Zün‐
dung automatisch auf Benzinbetrieb
umgeschaltet.
Den Benzintank alle 6 Monate bis
zum Leuchten der Kontrollleuchte Y
leerfahren und anschließend neu be‐
tanken. Dies hilft, die Kraftstoffquali‐
tät und die Funktionsfähigkeit des
Systems für den Benzinbetrieb auf‐
recht zu halten.
Fahrzeug in regelmäßigen Abstän‐
den volltanken, um Korrosion im Tank
zu vermeiden.
Störungen und Maßnahmen
Wenn Gasbetrieb nicht möglich ist,
Folgendes prüfen:
■ Ist genügend Flüssiggas vorhan‐ den?
■ Ist genügend Benzin für den Start‐ vorgang vorhanden?
Bei extremen Temperaturen kann es
in Kombination mit der Zusammen‐
setzung des Gases etwas länger dau‐ ern, bevor das System von Benzin‐
betrieb auf Gasbetrieb umschaltet.
Bei extremen Bedingungen kann das System auch in den Benzinmodus zu‐
rückschalten, falls die Mindestanfor‐
derungen nicht erfüllt werden.
Bei allen anderen Störungen Hilfe
einer Werkstatt in Anspruch nehmen.Achtung
Reparaturen und Einstellungen
dürfen nur von geschulten Fach‐
kräften durchgeführt werden, um
Sicherheit und Garantie des LPG-
Systems zu gewährleisten.
Flüssiggas wird mit einem bestimm‐
ten Geruch versehen (odoriert), so
dass Lecks leicht entdeckt werden
können.9 Warnung
Wenn Sie im Fahrzeug oder in der
unmittelbaren Umgebung Gasge‐
ruch wahrnehmen, sofort in den
Benzinmodus schalten. Das Rau‐
chen beim Tanken ist daher un‐
tersagt. Keine offenen Flammen
oder Zündquellen.
Wenn der Gasgeruch weiter besteht,
den Motor nicht starten. Störungsur‐ sache umgehend von einer Werkstatt beheben lassen.
Bei Benutzung unterirdischer Parkga‐
ragen die Anweisungen des Betrei‐
bers und die örtlichen gesetzlichen
Bestimmungen einhalten.
Hinweis
Bei einem Unfall Zündung und Be‐
leuchtung ausschalten.

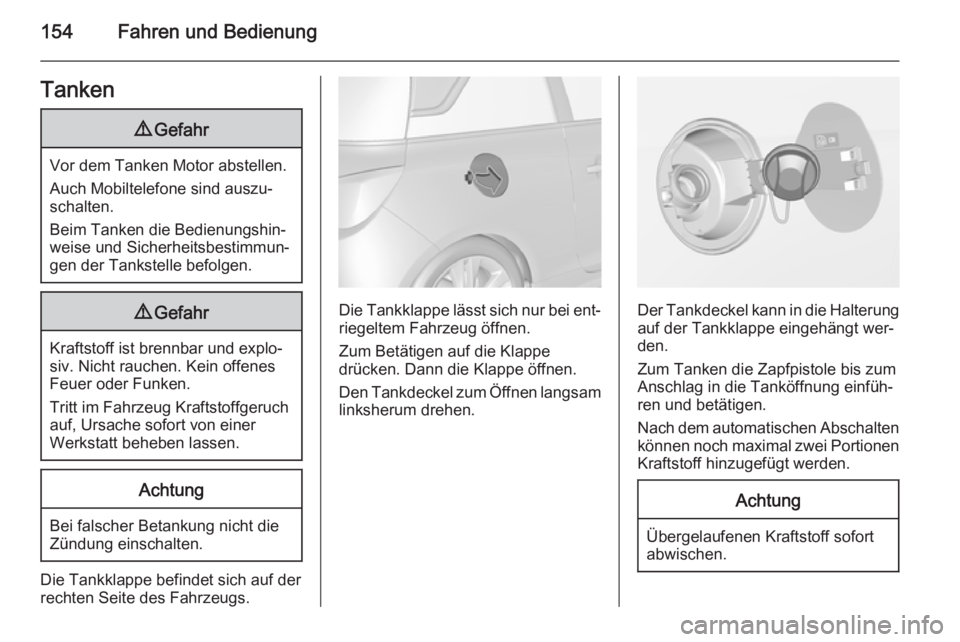

154Fahren und BedienungTanken9Gefahr
Vor dem Tanken Motor abstellen.
Auch Mobiltelefone sind auszu‐
schalten.
Beim Tanken die Bedienungshin‐
weise und Sicherheitsbestimmun‐
gen der Tankstelle befolgen.
9 Gefahr
Kraftstoff ist brennbar und explo‐
siv. Nicht rauchen. Kein offenes
Feuer oder Funken.
Tritt im Fahrzeug Kraftstoffgeruch
auf, Ursache sofort von einer
Werkstatt beheben lassen.
Achtung
Bei falscher Betankung nicht die
Zündung einschalten.
Die Tankklappe befindet sich auf der rechten Seite des Fahrzeugs.
Die Tankklappe lässt sich nur bei ent‐ riegeltem Fahrzeug öffnen.
Zum Betätigen auf die Klappe
drücken. Dann die Klappe öffnen.
Den Tankdeckel zum Öffnen langsam
linksherum drehen.Der Tankdeckel kann in die Halterung auf der Tankklappe eingehängt wer‐den.
Zum Tanken die Zapfpistole bis zum
Anschlag in die Tanköffnung einfüh‐
ren und betätigen.
Nach dem automatischen Abschalten
können noch maximal zwei Portionen Kraftstoff hinzugefügt werden.
Achtung
Übergelaufenen Kraftstoff sofortabwischen.

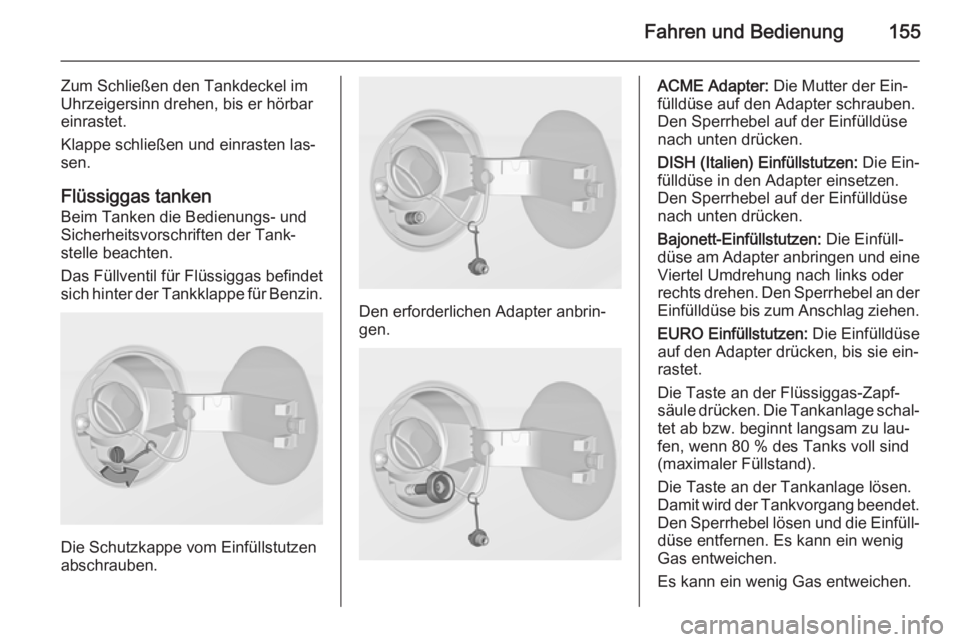

Fahren und Bedienung155
Zum Schließen den Tankdeckel im
Uhrzeigersinn drehen, bis er hörbar
einrastet.
Klappe schließen und einrasten las‐
sen.
Flüssiggas tanken Beim Tanken die Bedienungs- und
Sicherheitsvorschriften der Tank‐
stelle beachten.
Das Füllventil für Flüssiggas befindet
sich hinter der Tankklappe für Benzin.
Die Schutzkappe vom Einfüllstutzen
abschrauben.
Den erforderlichen Adapter anbrin‐
gen.
ACME Adapter: Die Mutter der Ein‐
fülldüse auf den Adapter schrauben.
Den Sperrhebel auf der Einfülldüse
nach unten drücken.
DISH (Italien) Einfüllstutzen: Die Ein‐
fülldüse in den Adapter einsetzen. Den Sperrhebel auf der Einfülldüse
nach unten drücken.
Bajonett-Einfüllstutzen: Die Einfüll‐
düse am Adapter anbringen und eine Viertel Umdrehung nach links oder
rechts drehen. Den Sperrhebel an der
Einfülldüse bis zum Anschlag ziehen.
EURO Einfüllstutzen: Die Einfülldüse
auf den Adapter drücken, bis sie ein‐
rastet.
Die Taste an der Flüssiggas-Zapf‐ säule drücken. Die Tankanlage schal‐ tet ab bzw. beginnt langsam zu lau‐fen, wenn 80 % des Tanks voll sind
(maximaler Füllstand).
Die Taste an der Tankanlage lösen.
Damit wird der Tankvorgang beendet.
Den Sperrhebel lösen und die Einfüll‐
düse entfernen. Es kann ein wenig
Gas entweichen.
Es kann ein wenig Gas entweichen.

156Fahren und Bedienung

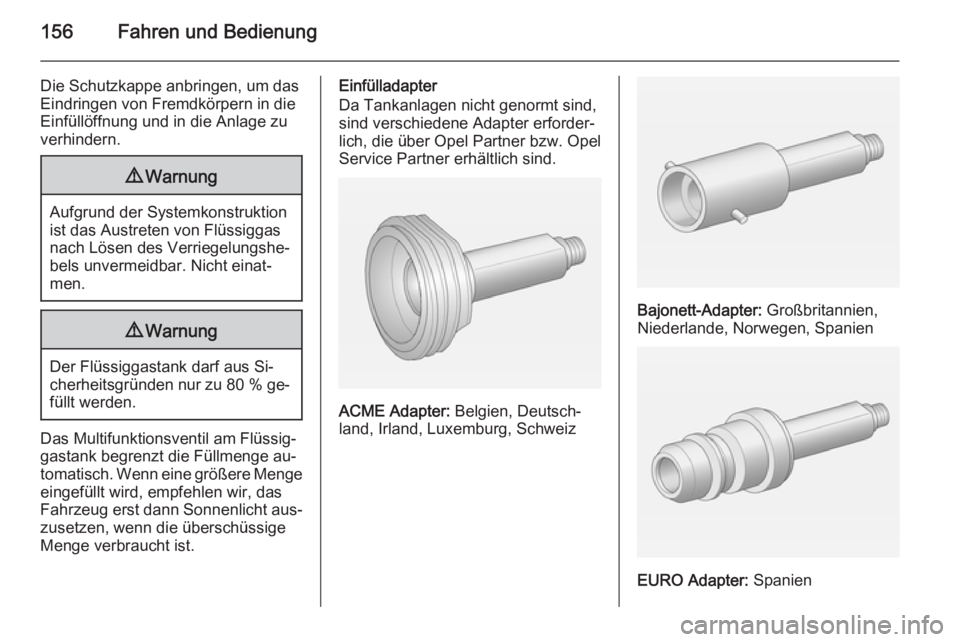

Die Schutzkappe anbringen, um das
Eindringen von Fremdkörpern in die
Einfüllöffnung und in die Anlage zu
verhindern.9 Warnung
Aufgrund der Systemkonstruktion
ist das Austreten von Flüssiggas
nach Lösen des Verriegelungshe‐
bels unvermeidbar. Nicht einat‐
men.
9 Warnung
Der Flüssiggastank darf aus Si‐
cherheitsgründen nur zu 80 % ge‐
füllt werden.
Das Multifunktionsventil am Flüssig‐
gastank begrenzt die Füllmenge au‐
tomatisch. Wenn eine größere Menge
eingefüllt wird, empfehlen wir, das
Fahrzeug erst dann Sonnenlicht aus‐
zusetzen, wenn die überschüssige
Menge verbraucht ist.
Einfülladapter
Da Tankanlagen nicht genormt sind,
sind verschiedene Adapter erforder‐
lich, die über Opel Partner bzw. Opel
Service Partner erhältlich sind.
ACME Adapter: Belgien, Deutsch‐
land, Irland, Luxemburg, Schweiz
Bajonett-Adapter: Großbritannien,
Niederlande, Norwegen, Spanien
EURO Adapter: Spanien

Fahren und Bedienung157

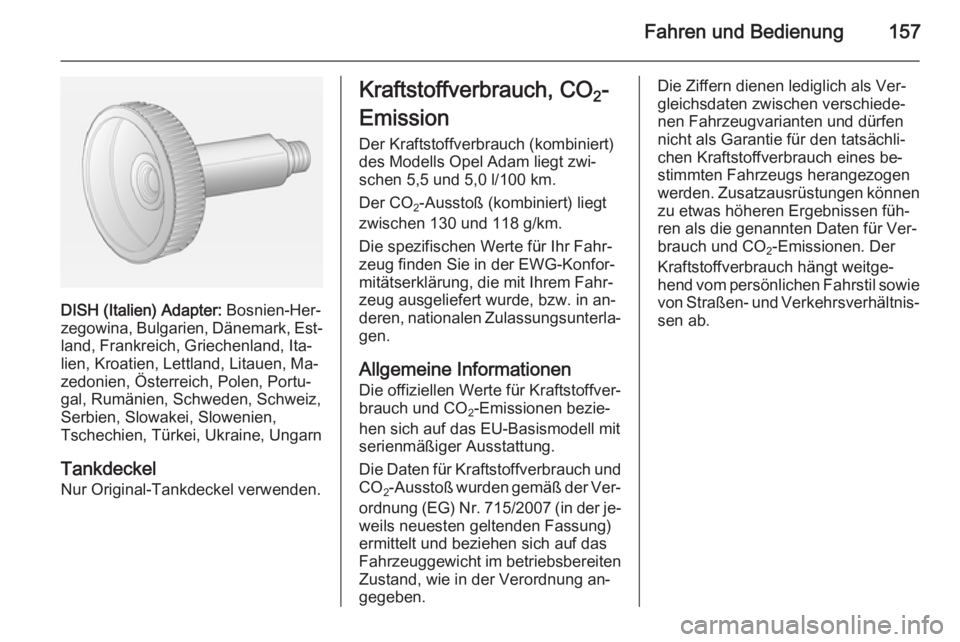

DISH (Italien) Adapter: Bosnien-Her‐
zegowina, Bulgarien, Dänemark, Est‐ land, Frankreich, Griechenland, Ita‐
lien, Kroatien, Lettland, Litauen, Ma‐ zedonien, Österreich, Polen, Portu‐
gal, Rumänien, Schweden, Schweiz,
Serbien, Slowakei, Slowenien,
Tschechien, Türkei, Ukraine, Ungarn
Tankdeckel Nur Original-Tankdeckel verwenden.
Kraftstoffverbrauch, CO 2-
Emission Der Kraftstoffverbrauch (kombiniert)
des Modells Opel Adam liegt zwi‐
schen 5,5 und 5,0 l/100 km.
Der CO 2-Ausstoß (kombiniert) liegt
zwischen 130 und 118 g/km.
Die spezifischen Werte für Ihr Fahr‐
zeug finden Sie in der EWG-Konfor‐ mitätserklärung, die mit Ihrem Fahr‐
zeug ausgeliefert wurde, bzw. in an‐
deren, nationalen Zulassungsunterla‐ gen.
Allgemeine Informationen Die offiziellen Werte für Kraftstoffver‐
brauch und CO 2-Emissionen bezie‐
hen sich auf das EU-Basismodell mit serienmäßiger Ausstattung.
Die Daten für Kraftstoffverbrauch und
CO 2-
Ausstoß wurden gemäß der Ver‐
ordnung (EG) Nr. 715/2007 (in der je‐ weils neuesten geltenden Fassung)
ermittelt und beziehen sich auf das
Fahrzeuggewicht im betriebsbereiten
Zustand, wie in der Verordnung an‐
gegeben.Die Ziffern dienen lediglich als Ver‐
gleichsdaten zwischen verschiede‐
nen Fahrzeugvarianten und dürfen
nicht als Garantie für den tatsächli‐
chen Kraftstoffverbrauch eines be‐
stimmten Fahrzeugs herangezogen
werden. Zusatzausrüstungen können zu etwas höheren Ergebnissen füh‐ren als die genannten Daten für Ver‐
brauch und CO 2-Emissionen. Der
Kraftstoffverbrauch hängt weitge‐ hend vom persönlichen Fahrstil sowie
von Straßen- und Verkehrsverhältnis‐
sen ab.

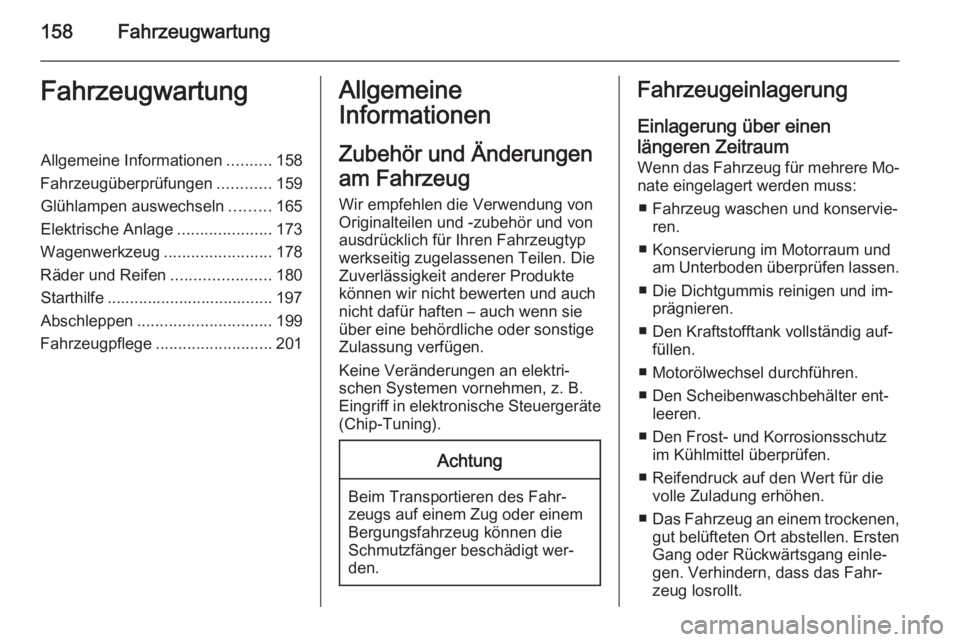

158FahrzeugwartungFahrzeugwartungAllgemeine Informationen..........158
Fahrzeugüberprüfungen ............159
Glühlampen auswechseln .........165
Elektrische Anlage .....................173
Wagenwerkzeug ........................178
Räder und Reifen ......................180
Starthilfe ..................................... 197
Abschleppen .............................. 199
Fahrzeugpflege .......................... 201Allgemeine
Informationen
Zubehör und Änderungen
am Fahrzeug Wir empfehlen die Verwendung von
Originalteilen und -zubehör und von
ausdrücklich für Ihren Fahrzeugtyp werkseitig zugelassenen Teilen. Die
Zuverlässigkeit anderer Produkte
können wir nicht bewerten und auch
nicht dafür haften – auch wenn sie
über eine behördliche oder sonstige
Zulassung verfügen.
Keine Veränderungen an elektri‐
schen Systemen vornehmen, z. B.
Eingriff in elektronische Steuergeräte (Chip-Tuning).Achtung
Beim Transportieren des Fahr‐zeugs auf einem Zug oder einem
Bergungsfahrzeug können die
Schmutzfänger beschädigt wer‐
den.
Fahrzeugeinlagerung
Einlagerung über einen
längeren Zeitraum Wenn das Fahrzeug für mehrere Mo‐
nate eingelagert werden muss:
■ Fahrzeug waschen und konservie‐ ren.
■ Konservierung im Motorraum und am Unterboden überprüfen lassen.
■ Die Dichtgummis reinigen und im‐ prägnieren.
■ Den Kraftstofftank vollständig auf‐ füllen.
■ Motorölwechsel durchführen.
■ Den Scheibenwaschbehälter ent‐ leeren.
■ Den Frost- und Korrosionsschutz im Kühlmittel überprüfen.
■ Reifendruck auf den Wert für die volle Zuladung erhöhen.
■ Das Fahrzeug an einem trockenen,
gut belüfteten Ort abstellen. Ersten
Gang oder Rückwärtsgang einle‐
gen. Verhindern, dass das Fahr‐
zeug losrollt.
