Fahrzeugwartung189

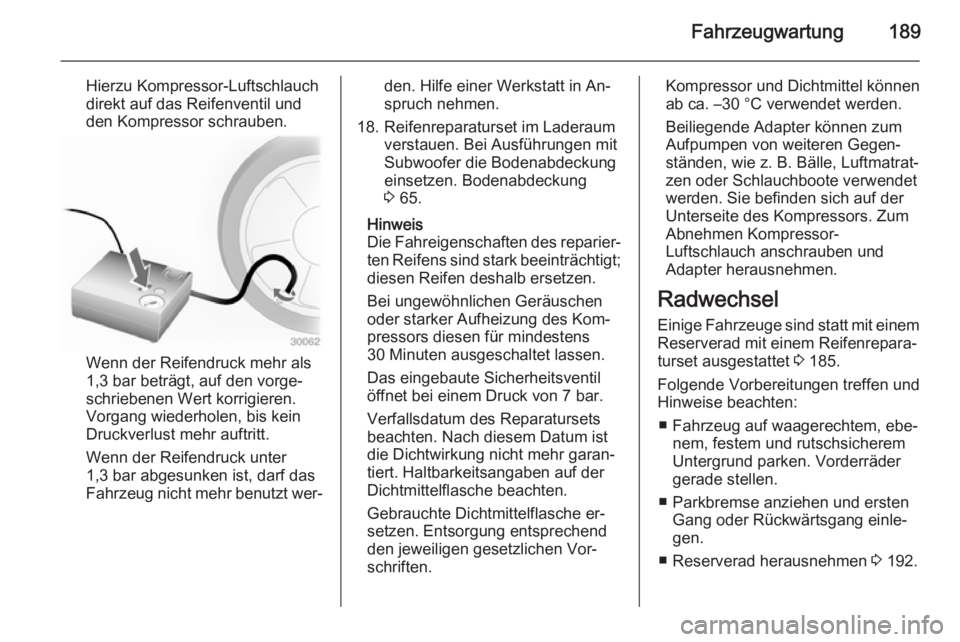

Hierzu Kompressor-Luftschlauch
direkt auf das Reifenventil und
den Kompressor schrauben.
Wenn der Reifendruck mehr als
1,3 bar beträgt, auf den vorge‐
schriebenen Wert korrigieren.
Vorgang wiederholen, bis kein
Druckverlust mehr auftritt.
Wenn der Reifendruck unter
1,3 bar abgesunken ist, darf das
Fahrzeug nicht mehr benutzt wer‐
den. Hilfe einer Werkstatt in An‐
spruch nehmen.
18. Reifenreparaturset im Laderaum verstauen. Bei Ausführungen mit
Subwoofer die Bodenabdeckung
einsetzen. Bodenabdeckung
3 65.
Hinweis
Die Fahreigenschaften des reparier‐
ten Reifens sind stark beeinträchtigt; diesen Reifen deshalb ersetzen.
Bei ungewöhnlichen Geräuschen
oder starker Aufheizung des Kom‐ pressors diesen für mindestens
30 Minuten ausgeschaltet lassen.
Das eingebaute Sicherheitsventil
öffnet bei einem Druck von 7 bar.
Verfallsdatum des Reparatursets
beachten. Nach diesem Datum ist
die Dichtwirkung nicht mehr garan‐
tiert. Haltbarkeitsangaben auf der
Dichtmittelflasche beachten.
Gebrauchte Dichtmittelflasche er‐
setzen. Entsorgung entsprechend
den jeweiligen gesetzlichen Vor‐
schriften.Kompressor und Dichtmittel können
ab ca. –30 °C verwendet werden.
Beiliegende Adapter können zum Aufpumpen von weiteren Gegen‐
ständen, wie z. B. Bälle, Luftmatrat‐
zen oder Schlauchboote verwendet
werden. Sie befinden sich auf der
Unterseite des Kompressors. Zum
Abnehmen Kompressor-
Luftschlauch anschrauben und
Adapter herausnehmen.
Radwechsel
Einige Fahrzeuge sind statt mit einem
Reserverad mit einem Reifenrepara‐
turset ausgestattet 3 185.
Folgende Vorbereitungen treffen und Hinweise beachten:
■ Fahrzeug auf waagerechtem, ebe‐ nem, festem und rutschsicherem
Untergrund parken. Vorderräder
gerade stellen.
■ Parkbremse anziehen und ersten Gang oder Rückwärtsgang einle‐
gen.
■ Reserverad herausnehmen 3 192.

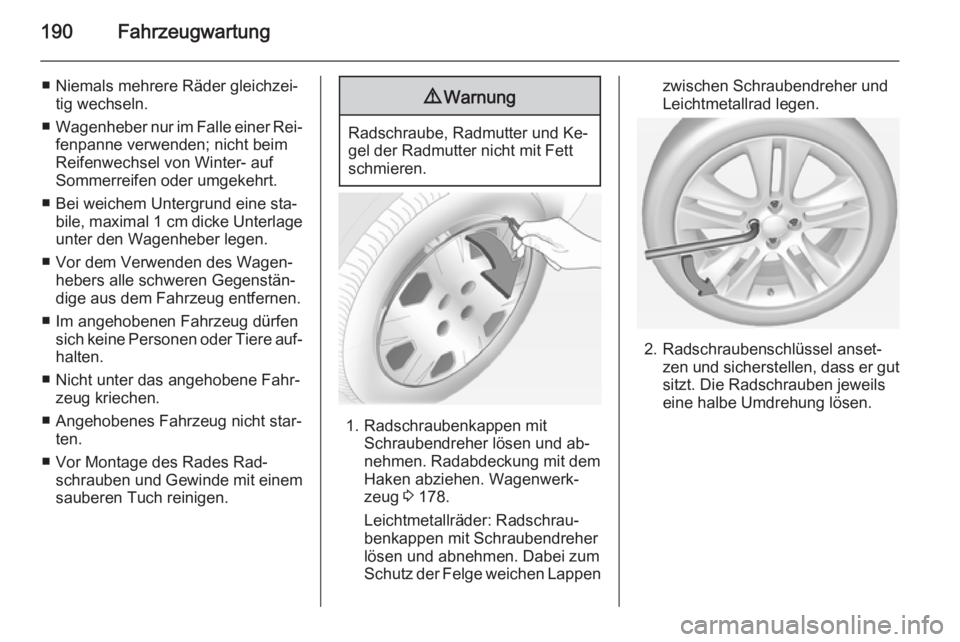

190Fahrzeugwartung
■ Niemals mehrere Räder gleichzei‐tig wechseln.
■ Wagenheber nur im Falle einer Rei‐
fenpanne verwenden; nicht beim
Reifenwechsel von Winter- auf Sommerreifen oder umgekehrt.
■ Bei weichem Untergrund eine sta‐ bile, maximal 1 cm dicke Unterlage
unter den Wagenheber legen.
■ Vor dem Verwenden des Wagen‐ hebers alle schweren Gegenstän‐
dige aus dem Fahrzeug entfernen.
■ Im angehobenen Fahrzeug dürfen sich keine Personen oder Tiere auf‐halten.
■ Nicht unter das angehobene Fahr‐ zeug kriechen.
■ Angehobenes Fahrzeug nicht star‐ ten.
■ Vor Montage des Rades Rad‐ schrauben und Gewinde mit einem
sauberen Tuch reinigen.9 Warnung
Radschraube, Radmutter und Ke‐
gel der Radmutter nicht mit Fett
schmieren.
1. Radschraubenkappen mit Schraubendreher lösen und ab‐
nehmen. Radabdeckung mit dem
Haken abziehen. Wagenwerk‐
zeug 3 178.
Leichtmetallräder: Radschrau‐
benkappen mit Schraubendreher
lösen und abnehmen. Dabei zum
Schutz der Felge weichen Lappen
zwischen Schraubendreher und
Leichtmetallrad legen.
2. Radschraubenschlüssel anset‐ zen und sicherstellen, dass er gut
sitzt. Die Radschrauben jeweils
eine halbe Umdrehung lösen.

Fahrzeugwartung191

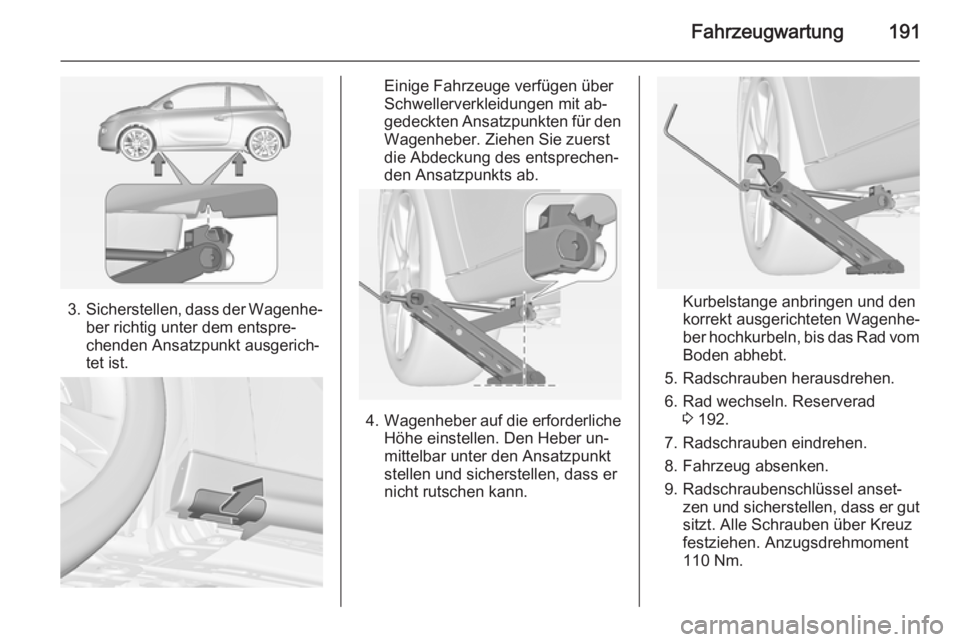

3.Sicherstellen, dass der Wagenhe‐
ber richtig unter dem entspre‐
chenden Ansatzpunkt ausgerich‐
tet ist.
Einige Fahrzeuge verfügen über
Schwellerverkleidungen mit ab‐
gedeckten Ansatzpunkten für den
Wagenheber. Ziehen Sie zuerst
die Abdeckung des entsprechen‐
den Ansatzpunkts ab.
4. Wagenheber auf die erforderliche
Höhe einstellen. Den Heber un‐
mittelbar unter den Ansatzpunkt
stellen und sicherstellen, dass er
nicht rutschen kann.
Kurbelstange anbringen und den
korrekt ausgerichteten Wagenhe‐
ber hochkurbeln, bis das Rad vom Boden abhebt.
5. Radschrauben herausdrehen.
6. Rad wechseln. Reserverad 3 192.
7. Radschrauben eindrehen. 8. Fahrzeug absenken.
9. Radschraubenschlüssel anset‐ zen und sicherstellen, dass er gut
sitzt. Alle Schrauben über Kreuz
festziehen. Anzugsdrehmoment
110 Nm.

192Fahrzeugwartung
10. Vor der Montage Ventilöffnung inder Radabdeckung mit dem Rei‐
fenventil abgleichen.
Radschraubenkappen montieren.
11. Ausgewechseltes Rad 3 192 und
Wagenwerkzeug verstauen
3 178.
12. Reifendruck des montierten Rei‐ fens und auch das Anzugsmo‐
ment der Radmuttern so bald wie
möglich überprüfen.
Den defekten Reifen möglichst bald
ersetzen oder reparieren lassen.

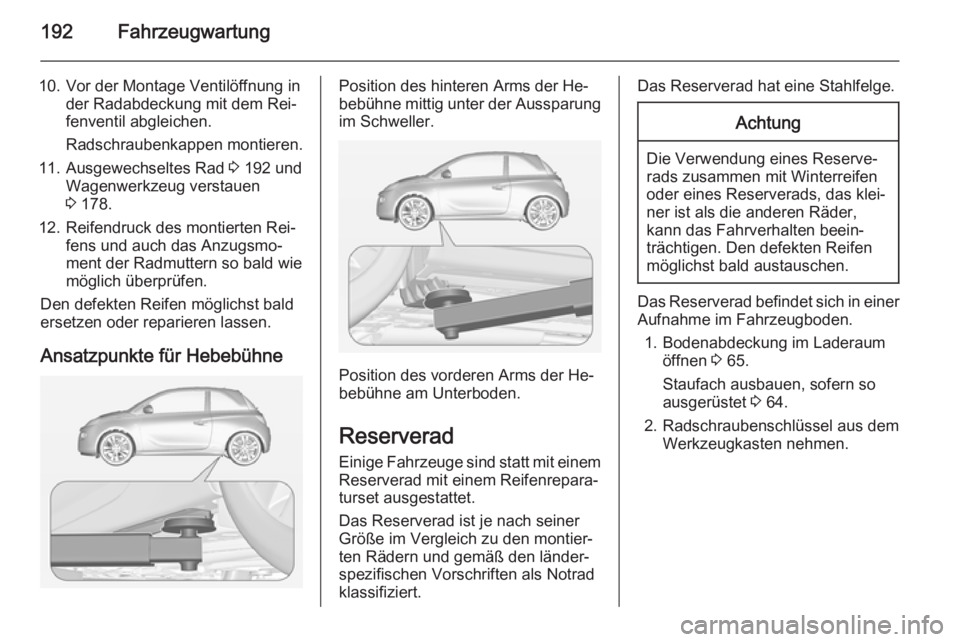

Ansatzpunkte für HebebühnePosition des hinteren Arms der He‐
bebühne mittig unter der Aussparung
im Schweller.
Position des vorderen Arms der He‐
bebühne am Unterboden.
Reserverad
Einige Fahrzeuge sind statt mit einem Reserverad mit einem Reifenrepara‐
turset ausgestattet.
Das Reserverad ist je nach seiner
Größe im Vergleich zu den montier‐
ten Rädern und gemäß den länder‐
spezifischen Vorschriften als Notrad
klassifiziert.
Das Reserverad hat eine Stahlfelge.Achtung
Die Verwendung eines Reserve‐
rads zusammen mit Winterreifen
oder eines Reserverads, das klei‐
ner ist als die anderen Räder,
kann das Fahrverhalten beein‐
trächtigen. Den defekten Reifen
möglichst bald austauschen.
Das Reserverad befindet sich in einer
Aufnahme im Fahrzeugboden.
1. Bodenabdeckung im Laderaum öffnen 3 65.
Staufach ausbauen, sofern so
ausgerüstet 3 64.
2. Radschraubenschlüssel aus dem Werkzeugkasten nehmen.

Fahrzeugwartung193

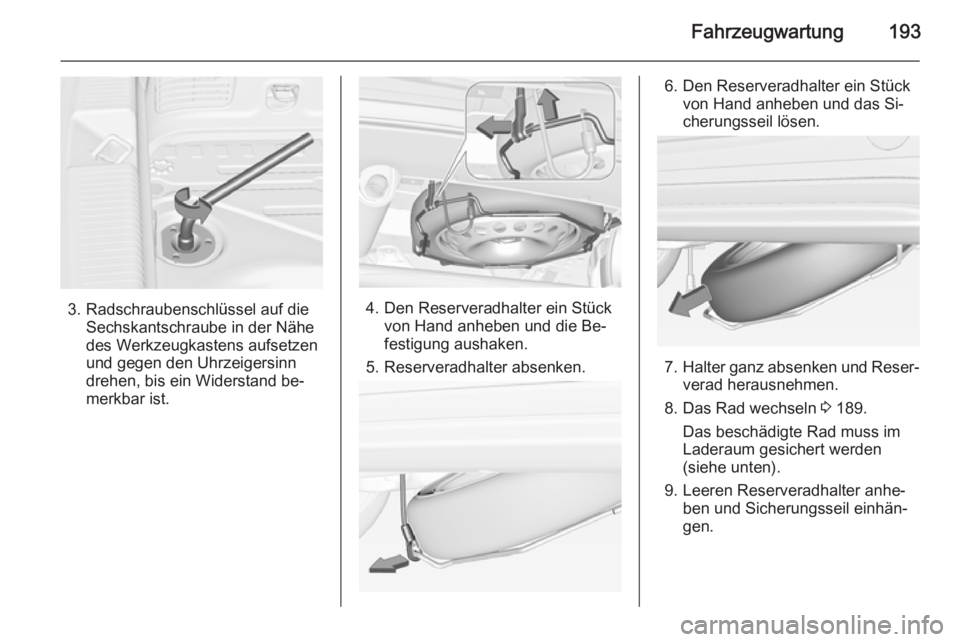

3. Radschraubenschlüssel auf dieSechskantschraube in der Nähe
des Werkzeugkastens aufsetzen
und gegen den Uhrzeigersinn
drehen, bis ein Widerstand be‐
merkbar ist.4. Den Reserveradhalter ein Stück von Hand anheben und die Be‐
festigung aushaken.
5. Reserveradhalter absenken.
6. Den Reserveradhalter ein Stück von Hand anheben und das Si‐
cherungsseil lösen.
7. Halter ganz absenken und Reser‐
verad herausnehmen.
8. Das Rad wechseln 3 189.
Das beschädigte Rad muss im
Laderaum gesichert werden
(siehe unten).
9. Leeren Reserveradhalter anhe‐ ben und Sicherungsseil einhän‐gen.

194Fahrzeugwartung
10. Den Reserveradhalter weiter an‐heben und in der Befestigung ein‐
rasten lassen. Der Haken muss
dabei mit der geöffneten Seite in
Fahrtrichtung zeigen.
11. Die Sechskantschraube nach und
nach mit dem Radschrauben‐
schlüssel festziehen, um den lee‐
ren Reserveradhalter zu schlie‐
ßen.
12. Radschraubenschlüssel und Wa‐ genheber im Werkzeugkasten im
Fahrzeugboden verstauen.
13. Bodenabdeckung im Laderaum schließen.
Verstauen eines beschädigten
Rads im Laderaum
Der Reserveradhalter ist nicht für Rei‐ fen einer anderen Größe als das Re‐
serverad ausgelegt.
Ein beschädigtes Rad, das breiter ist
als das Reserverad, muss im Lade‐
raum verstaut und mit einem Band
gesichert werden. Wagenwerkzeug
3 178.Räder mit einer Reifengröße bis
195/55 R 16 1. Laderaumabdeckung entfernen und Bodenabdeckung im Lade‐
raum anheben. Beide hinter den
angehobenen Rückenlehnen der
Rücksitze verstauen.
2. Flügelmutter aufdrehen und Werkzeugkasten herausnehmen.
3. Das defekte Rad nach vorne ge‐ richtet senkrecht in der Ausspa‐
rung des Werkzeugkastens plat‐
zieren.

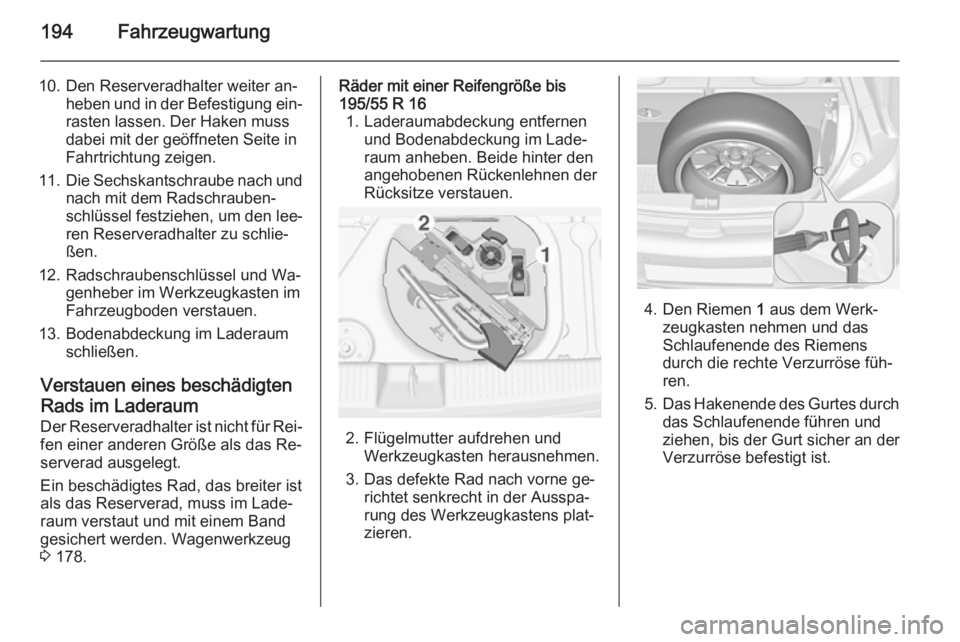

4. Den Riemen 1 aus dem Werk‐
zeugkasten nehmen und das
Schlaufenende des Riemens
durch die rechte Verzurröse füh‐
ren.
5. Das Hakenende des Gurtes durch
das Schlaufenende führen und
ziehen, bis der Gurt sicher an der
Verzurröse befestigt ist.

Fahrzeugwartung195

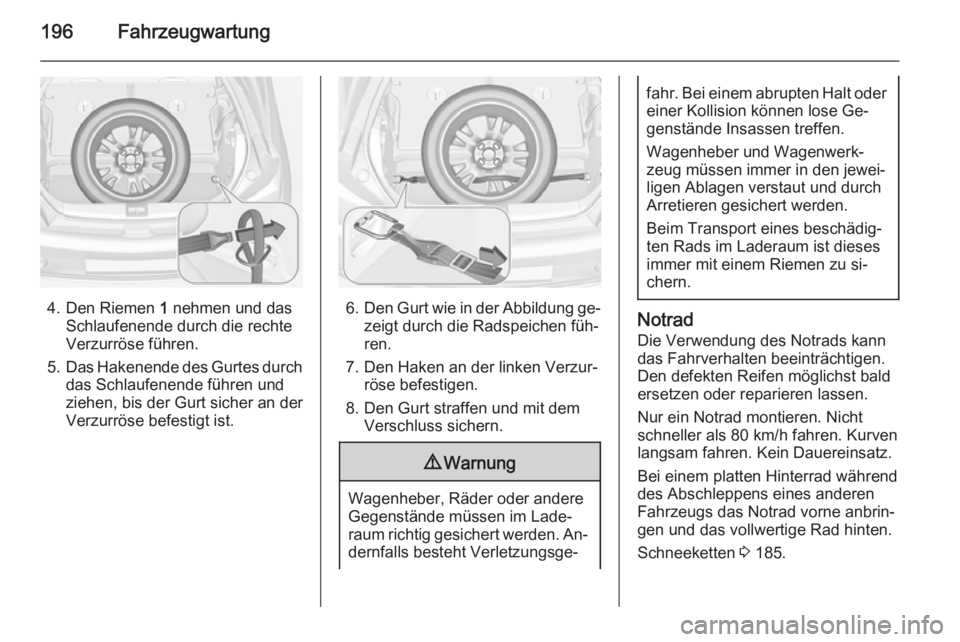

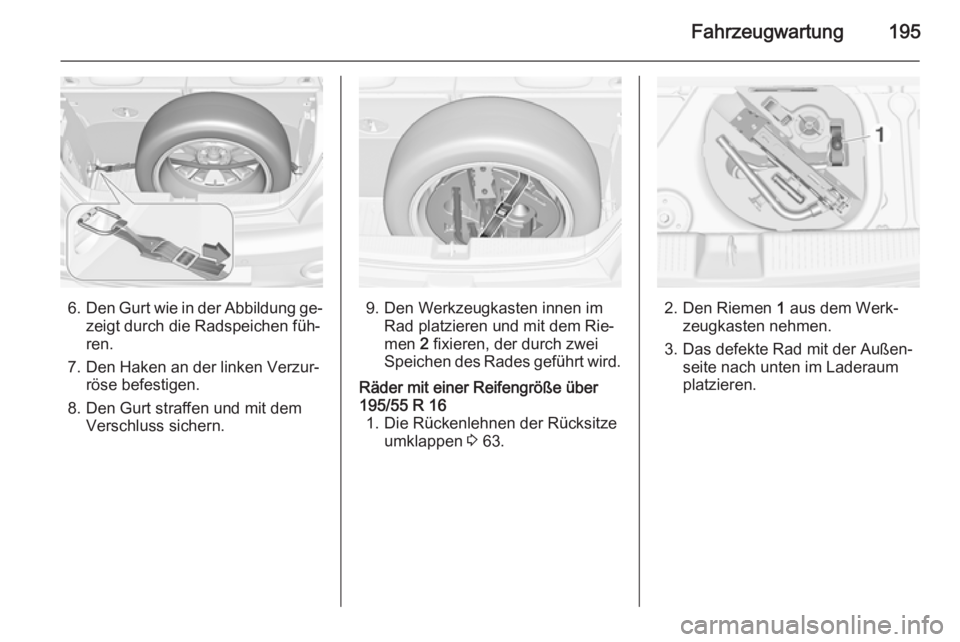

6.Den Gurt wie in der Abbildung ge‐
zeigt durch die Radspeichen füh‐
ren.
7. Den Haken an der linken Verzur‐ röse befestigen.
8. Den Gurt straffen und mit dem Verschluss sichern.9. Den Werkzeugkasten innen imRad platzieren und mit dem Rie‐
men 2 fixieren, der durch zwei
Speichen des Rades geführt wird.
Räder mit einer Reifengröße über
195/55 R 16 1. Die Rückenlehnen der Rücksitze umklappen 3 63.
2. Den Riemen 1 aus dem Werk‐
zeugkasten nehmen.
3. Das defekte Rad mit der Außen‐ seite nach unten im Laderaum
platzieren.

196Fahrzeugwartung
4. Den Riemen 1 nehmen und das
Schlaufenende durch die rechte
Verzurröse führen.
5. Das Hakenende des Gurtes durch
das Schlaufenende führen und
ziehen, bis der Gurt sicher an der
Verzurröse befestigt ist.6. Den Gurt wie in der Abbildung ge‐
zeigt durch die Radspeichen füh‐
ren.
7. Den Haken an der linken Verzur‐ röse befestigen.
8. Den Gurt straffen und mit dem Verschluss sichern.
9 Warnung
Wagenheber, Räder oder andere
Gegenstände müssen im Lade‐
raum richtig gesichert werden. An‐
dernfalls besteht Verletzungsge‐
fahr. Bei einem abrupten Halt oder
einer Kollision können lose Ge‐
genstände Insassen treffen.
Wagenheber und Wagenwerk‐
zeug müssen immer in den jewei‐
ligen Ablagen verstaut und durch
Arretieren gesichert werden.
Beim Transport eines beschädig‐
ten Rads im Laderaum ist dieses
immer mit einem Riemen zu si‐
chern.
Notrad
Die Verwendung des Notrads kanndas Fahrverhalten beeinträchtigen.
Den defekten Reifen möglichst bald
ersetzen oder reparieren lassen.
Nur ein Notrad montieren. Nicht
schneller als 80 km/h fahren. Kurven
langsam fahren. Kein Dauereinsatz.
Bei einem platten Hinterrad während
des Abschleppens eines anderen Fahrzeugs das Notrad vorne anbrin‐
gen und das vollwertige Rad hinten.
Schneeketten 3 185.

Fahrzeugwartung197

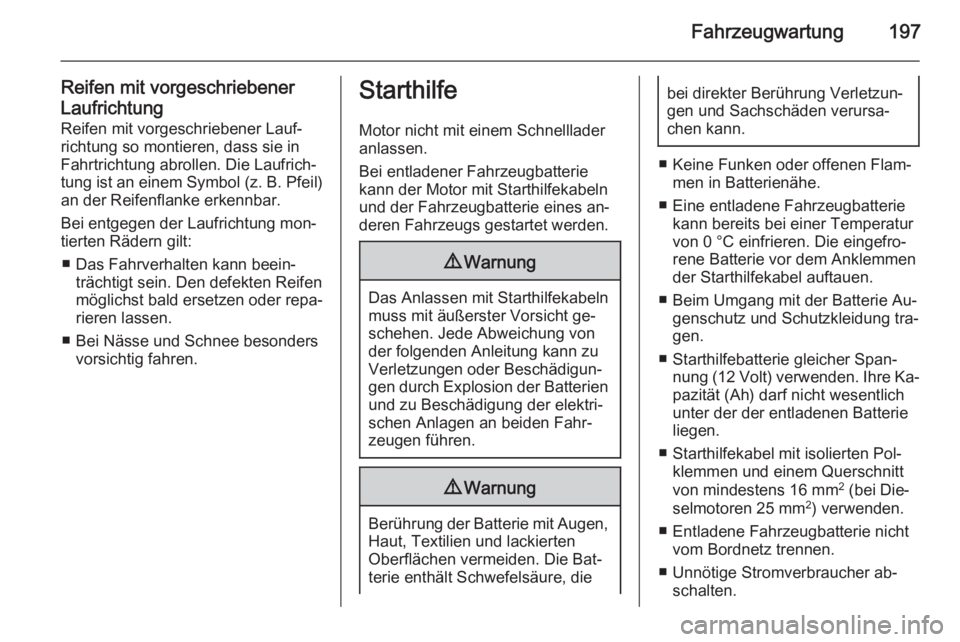

Reifen mit vorgeschriebenerLaufrichtung Reifen mit vorgeschriebener Lauf‐
richtung so montieren, dass sie in
Fahrtrichtung abrollen. Die Laufrich‐
tung ist an einem Symbol (z. B. Pfeil) an der Reifenflanke erkennbar.
Bei entgegen der Laufrichtung mon‐
tierten Rädern gilt:
■ Das Fahrverhalten kann beein‐ trächtigt sein. Den defekten Reifen
möglichst bald ersetzen oder repa‐
rieren lassen.
■ Bei Nässe und Schnee besonders vorsichtig fahren.Starthilfe
Motor nicht mit einem Schnelllader
anlassen.
Bei entladener Fahrzeugbatterie
kann der Motor mit Starthilfekabeln
und der Fahrzeugbatterie eines an‐
deren Fahrzeugs gestartet werden.9 Warnung
Das Anlassen mit Starthilfekabeln
muss mit äußerster Vorsicht ge‐
schehen. Jede Abweichung von
der folgenden Anleitung kann zu
Verletzungen oder Beschädigun‐
gen durch Explosion der Batterien und zu Beschädigung der elektri‐
schen Anlagen an beiden Fahr‐
zeugen führen.
9 Warnung
Berührung der Batterie mit Augen,
Haut, Textilien und lackierten
Oberflächen vermeiden. Die Bat‐
terie enthält Schwefelsäure, die
bei direkter Berührung Verletzun‐
gen und Sachschäden verursa‐
chen kann.
■ Keine Funken oder offenen Flam‐ men in Batterienähe.
■ Eine entladene Fahrzeugbatterie kann bereits bei einer Temperatur
von 0 °C einfrieren. Die eingefro‐
rene Batterie vor dem Anklemmen
der Starthilfekabel auftauen.
■ Beim Umgang mit der Batterie Au‐ genschutz und Schutzkleidung tra‐
gen.
■ Starthilfebatterie gleicher Span‐ nung (12 Volt) verwenden. Ihre Ka‐pazität (Ah) darf nicht wesentlich
unter der der entladenen Batterie
liegen.
■ Starthilfekabel mit isolierten Pol‐ klemmen und einem Querschnitt
von mindestens 16 mm 2
(bei Die‐
selmotoren 25 mm 2
) verwenden.
■ Entladene Fahrzeugbatterie nicht vom Bordnetz trennen.
■ Unnötige Stromverbraucher ab‐ schalten.

198Fahrzeugwartung

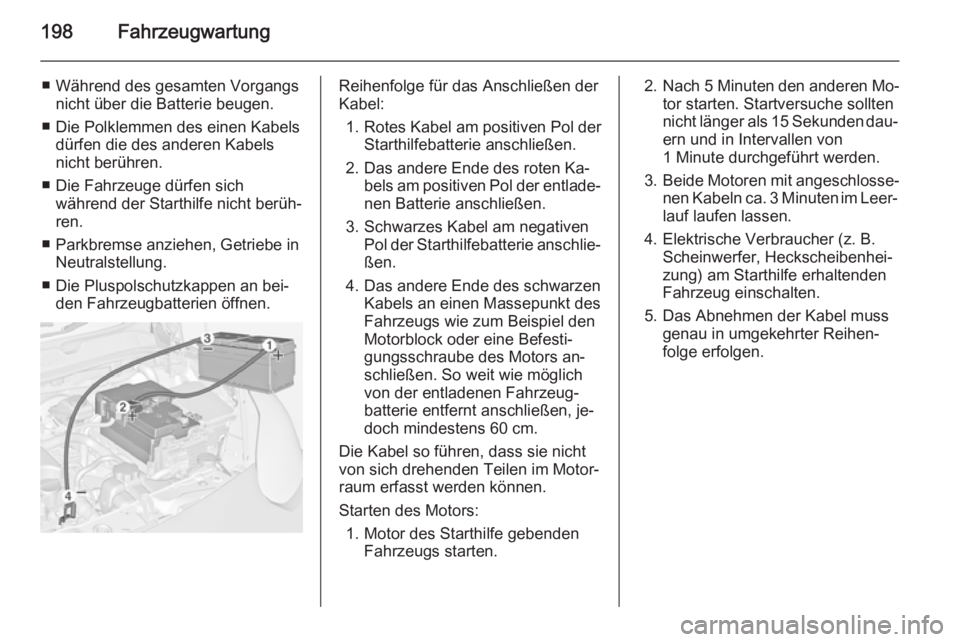

■ Während des gesamten Vorgangsnicht über die Batterie beugen.
■ Die Polklemmen des einen Kabels dürfen die des anderen Kabels
nicht berühren.
■ Die Fahrzeuge dürfen sich während der Starthilfe nicht berüh‐
ren.
■ Parkbremse anziehen, Getriebe in Neutralstellung.
■ Die Pluspolschutzkappen an bei‐ den Fahrzeugbatterien öffnen.Reihenfolge für das Anschließen der
Kabel:
1. Rotes Kabel am positiven Pol der Starthilfebatterie anschließen.
2. Das andere Ende des roten Ka‐ bels am positiven Pol der entlade‐nen Batterie anschließen.
3. Schwarzes Kabel am negativen Pol der Starthilfebatterie anschlie‐
ßen.
4. Das andere Ende des schwarzen Kabels an einen Massepunkt desFahrzeugs wie zum Beispiel den
Motorblock oder eine Befesti‐
gungsschraube des Motors an‐
schließen. So weit wie möglich
von der entladenen Fahrzeug‐
batterie entfernt anschließen, je‐
doch mindestens 60 cm.
Die Kabel so führen, dass sie nicht
von sich drehenden Teilen im Motor‐
raum erfasst werden können.
Starten des Motors: 1. Motor des Starthilfe gebenden Fahrzeugs starten.2. Nach 5 Minuten den anderen Mo‐
tor starten. Startversuche sollten
nicht länger als 15 Sekunden dau‐ ern und in Intervallen von
1 Minute durchgeführt werden.
3. Beide Motoren mit angeschlosse‐
nen Kabeln ca. 3 Minuten im Leer‐ lauf laufen lassen.
4. Elektrische Verbraucher (z. B. Scheinwerfer, Heckscheibenhei‐zung) am Starthilfe erhaltenden
Fahrzeug einschalten.
5. Das Abnehmen der Kabel muss genau in umgekehrter Reihen‐
folge erfolgen.
