OPEL ADAM 2014 Manual de Instrucciones (in Spanish)

Portaobjetos59
2. Coloque las bicicletas en el por‐tabicicletas trasero alineadas al‐
ternativamente a la izquierda y a
la derecha.
3. Alinee la bicicleta trasera con la delantera. Los cubos de las rue‐
das de las bicicletas no deben to‐
carse entre sí.
4. Fije la bicicleta trasera con el so‐ porte de montaje más largo y las
cintas de sujeción, como se ha
descrito para la bicicleta delan‐
tera. Los soportes de montaje de‐
ben instalarse en paralelo.5. Además, fije las dos ruedas de la bicicleta trasera a los alojamien‐
tos con las cintas de sujeción.
Se recomienda colocar una señal de
advertencia en la bicicleta trasera
para aumentar la visibilidad.
Plegado del portabicicletas trasero
hacia atrás
El portabicicletas trasero se puede
plegar hacia atrás para acceder al
compartimento de carga.
■ Sin el adaptador fijado:
Empuje la palanca (1) para desen‐
clavar y sujete.
Tire del portabicicletas (2) hacia
atrás para plegar el portabicicletas
trasero.
■ Con el adaptador fijado:
9 Advertencia
Tenga cuidado al soltar el portabi‐
cicletas trasero, ya que se incli‐
nará hacia atrás. Hay riesgo de le‐
siones.

60Portaobjetos
Sujete el cuadro (1) de la bicicleta
trasera con una mano y tire del lazo
(2) para desenclavar.
Sujete la bicicleta trasera con las
dos manos y pliegue el portabici‐
cletas hacia atrás.
Para aumentar la visibilidad, las luces traseras del vehículo se encienden
cuando se pliega el portabicicletas.
9 Advertencia
Cuando pliegue de nuevo el por‐
tabicicletas hacia delante, asegú‐
rese de que el sistema está bien
fijado.
Desmontaje de las bicicletas
Suelte las correas de los neumáticos
de ambas bicicletas.
Gire la rueda en sentido antihorario y
quite los soportes de montaje.
Desmontaje del adaptador 1. Pliegue el alojamiento de las rue‐ das.
2. Desabroche la correa.
3. Gire la palanca (1) hacia delante y sujete.
4. Levante el adaptador (2) por de‐ trás y desmóntelo.

Portaobjetos61
Desmontaje del portabicicletas
Pulse el botón (1) y desmonte la partesuperior del portabicicletas (2).
Pulse el botón (1) y vuelva a montar
el portabicicletas (2).
Coloque el soporte de montaje como
se muestra en la ilustración.
Gire el mango (1) hacia el lado para desenclavar y levantar el portabici‐
cletas (2).
Pliegue el portabicicletas hacia atrás
y luego empújelo hacia delante hasta que se detenga (1).
Empuje hacia abajo la parte posterior
del portabicicletas (2).
Plegado del alojamiento de las
ruedas
Pliegue el alojamiento de las ruedas.
Apriete la correa.

62Portaobjetos
Guarde las cintas de sujeción correc‐tamente.
Desbloqueo del portabicicletas
trasero
Mueva las dos palancas de fijación
hacia dentro todo lo que se pueda. Apriete la correa.
Plegado de las luces traseras
Primero mueva las luces traseras (1)
hacia delante todo lo que se pueda.
Luego gire las bisagras (2) hacia de‐ lante todo lo que se pueda.

Portaobjetos63
Pliegue la luz de la matrícula
Pliegue la luz de la matrícula hacia
delante.
Plegado del portabicicletas
Atención
Asegúrese de que todas las pie‐
zas plegables, como los aloja‐
mientos de las ruedas o los sopor‐ tes de montaje, estén bien guar‐
dados. En caso contrario, el por‐
tabicicletas trasero podría da‐
ñarse al intentar recogerlo.
Mantenga levantada la palanca de
desbloqueo. Suba ligeramente el sis‐
tema e introdúzcalo en el paracho‐
ques hasta que quede enclavado.
El tirador de desbloqueo debe volver
a su posición original.
9 Advertencia
Si no es posible enclavar correc‐
tamente el sistema, recurra a la
ayuda de un taller.
Compartimento de
carga
El respaldo del asiento trasero está
dividido en dos partes. Se pueden
abatir ambas partes por separado.
Ampliación del compartimentode carga
Desmonte la cubierta del comparti‐
mento de carga si es necesario.
Mantenga pulsado el resorte para ba‐ jar el reposacabezas.

64Portaobjetos
Inserte la lengüeta del cinturón de se‐guridad en el alojamiento lateral para proteger el cinturón de posibles da‐
ños.
Tire de la correa de uno o ambos res‐ paldos y abata los respaldos sobre la
banqueta de asiento.
Para enderezarlos, levante los res‐
paldos hasta la posición vertical y
deje que enclaven audiblemente.
Los respaldos están bien enclavados cuando no se ven las marcas rojas en
ambas correas.
9 Advertencia
Antes de conducir, asegúrese de
que los respaldos bloqueados fir‐
memente en su posición. Si no lo hace, se pueden producir lesiones personales o daños en la carga o
el vehículo en caso de frenazo
brusco o colisión.
Gancho para bolsas
Utilice el gancho en la pared lateral
derecha del compartimento de carga
para colgar bolsas. Carga máxima:
5 kg.
Portaobjetos trasero
Caja portaobjetos En el compartimento de carga se en‐
cuentra una caja portaobjetos que
puede cerrarse. La tapa puede blo‐
quearse girando el mando. Debe es‐
tar bloqueada durante la conducción.
Para abrirla, desbloquee y levante latapa.
Para extraer la tapa, ábrala y deslí‐
cela lateralmente hacia la izquierda.
La caja puede dividirse con un sepa‐
rador.
La tapa de la caja portaobjetos puede
cargarse con 20 kg como máximo.
Desmontaje
Para poder acceder al triángulo de
advertencia, el juego de reparación
de neumáticos (en algunas versio‐
nes), el soporte de la rueda de re‐
puesto o para sustituir las bombillas
de las luces traseras es necesario ex‐
traer la caja portaobjetos:
■ Desmonte la cubierta del comparti‐
mento de carga 3 65,

Portaobjetos65
■ abata los respaldos traseros 3 63,
■ abra la caja portaobjetos,
■ gire los ganchos de bloqueo de am‐
bos laterales hacia atrás y presione las argollas en los alojamientos,
■ levante la caja portaobjetos y coló‐ quela sobre los respaldos abatidos,
■ extraiga la caja portaobjetos del compartimento de carga.
Montaje ■ Coloque la caja portaobjetos sobre
los respaldos abatidos,
■ baje la caja portaobjetos en el com‐
partimento de carga,
■ abra la caja portaobjetos,
■ levante las argollas de ambos late‐
rales y gire los ganchos de bloqueo hacia delante para fijar la caja a las
argollas,
■ levante los respaldos traseros y co‐
loque la cubierta del comparti‐
mento de carga,
■ si está equipado, guarde el maletín
con el juego de reparación de neu‐ máticos en una cámara de la caja
portaobjetos,
■ cierre y bloquee la tapa.
Cubierta del
compartimento de carga
No coloque ningún objeto sobre la cu‐
bierta.Apertura
Levante la cubierta por el extremo tra‐ sero. Se enclava casi en posición ver‐
tical. Es posible abrirla más, hasta los reposacabezas. Para cerrarla, baje la
cubierta más allá del punto de encla‐
vamiento.

66Portaobjetos
Desmontaje
Presione la cubierta hacia arriba a la
izquierda y derecha desde la parte in‐ ferior y desmonte.
Abrocharse el cinturón Enclave la cubierta insertándola en
las guías en ambos lados.
Cubierta del portaobjetos
del maletero
Cubierta del piso trasero
Levante la cubierta del piso trasero.
Dependiendo de la versión, debajo
de la cubierta del piso se encuentran
las herramientas del vehículo, un gato o un juego de reparación de neu‐ máticos.
Herramientas 3 183, juego de repa‐
ración de neumáticos 3 190.
Cubierta del piso trasero en la
versión con subwoofer
Levante la parte trasera de la cubierta para acceder al triángulo de adver‐
tencia.
Al cerrar la cubierta del piso, asegú‐
rese de fijarla con el cierre de velcro.
Desmontaje
Desmonte la cubierta del piso para
acceder a la caja de herramientas
3 183 , al juego de reparación de neu‐
máticos 3 190 y para la sustitución
de bombillas de las luces traseras:

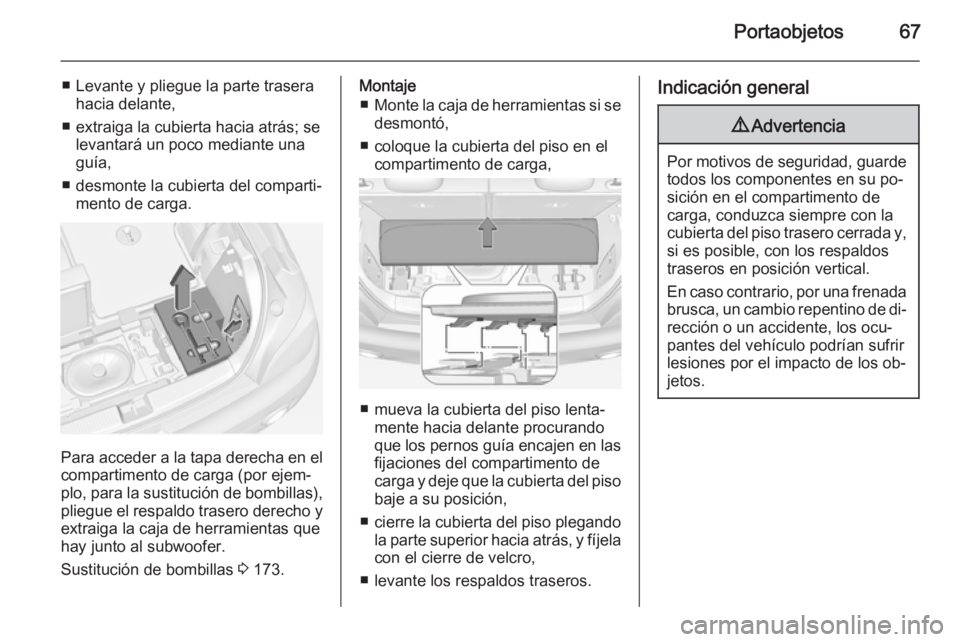

Portaobjetos67
■ Levante y pliegue la parte traserahacia delante,
■ extraiga la cubierta hacia atrás; se levantará un poco mediante una
guía,
■ desmonte la cubierta del comparti‐ mento de carga.
Para acceder a la tapa derecha en elcompartimento de carga (por ejem‐
plo, para la sustitución de bombillas),
pliegue el respaldo trasero derecho y extraiga la caja de herramientas que
hay junto al subwoofer.
Sustitución de bombillas 3 173.
Montaje
■ Monte la caja de herramientas si se
desmontó,
■ coloque la cubierta del piso en el compartimento de carga,
■ mueva la cubierta del piso lenta‐mente hacia delante procurando
que los pernos guía encajen en las
fijaciones del compartimento de
carga y deje que la cubierta del piso
baje a su posición,
■ cierre la cubierta del piso plegando
la parte superior hacia atrás, y fíjela
con el cierre de velcro,
■ levante los respaldos traseros.
Indicación general9 Advertencia
Por motivos de seguridad, guarde
todos los componentes en su po‐sición en el compartimento de
carga, conduzca siempre con la cubierta del piso trasero cerrada y, si es posible, con los respaldos
traseros en posición vertical.
En caso contrario, por una frenada
brusca, un cambio repentino de di‐ rección o un accidente, los ocu‐
pantes del vehículo podrían sufrir
lesiones por el impacto de los ob‐
jetos.

68PortaobjetosArgollas
Las argollas están diseñadas para fi‐
jar las correas de amarre, o una red
para el equipaje, y evitar que se des‐
placen los objetos transportados.
Triángulo de advertencia
El triángulo de advertencia se guarda
con correas elásticas en el comparti‐
mento de carga, debajo del portón
trasero.
Si el vehículo está equipado con una
caja portaobjetos en el comparti‐
mento de carga, extraiga la caja por‐
taobjetos para acceder al triángulo de advertencia 3 64.
Versión con subwoofer: levante la
parte trasera de la cubierta del piso
del compartimento de carga. Tire de
la manilla para sacar el triángulo de
advertencia.
Cubierta del portaobjetos del piso tra‐
sero 3 66.
