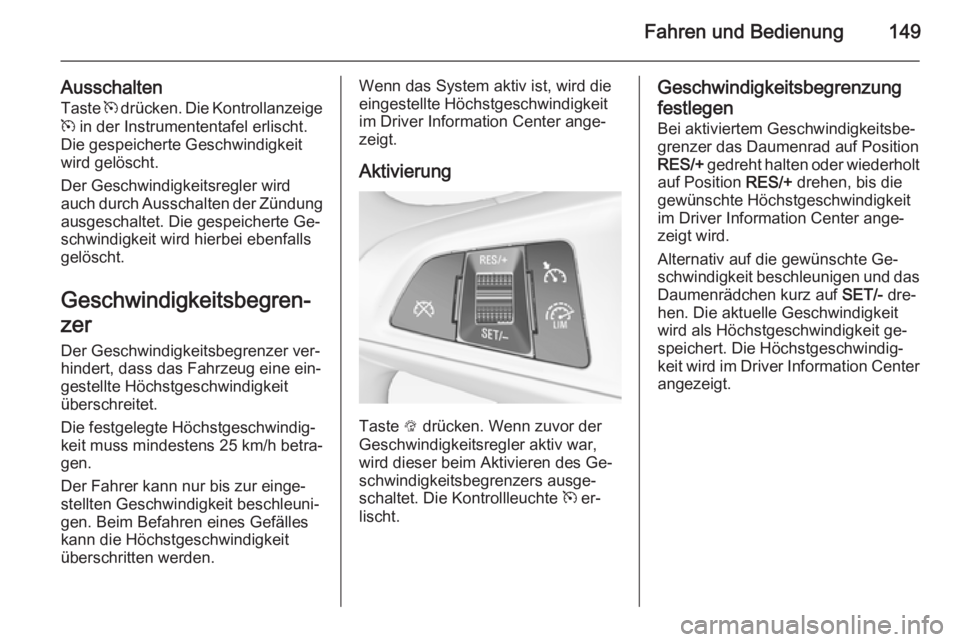

Fahren und Bedienung149
AusschaltenTaste m drücken. Die Kontrollanzeige
m in der Instrumententafel erlischt.
Die gespeicherte Geschwindigkeit
wird gelöscht.
Der Geschwindigkeitsregler wird
auch durch Ausschalten der Zündung ausgeschaltet. Die gespeicherte Ge‐
schwindigkeit wird hierbei ebenfalls gelöscht.
Geschwindigkeitsbegren‐
zer Der Geschwindigkeitsbegrenzer ver‐
hindert, dass das Fahrzeug eine ein‐
gestellte Höchstgeschwindigkeit
überschreitet.
Die festgelegte Höchstgeschwindig‐
keit muss mindestens 25 km/h betra‐
gen.
Der Fahrer kann nur bis zur einge‐
stellten Geschwindigkeit beschleuni‐
gen. Beim Befahren eines Gefälles
kann die Höchstgeschwindigkeit
überschritten werden.Wenn das System aktiv ist, wird die
eingestellte Höchstgeschwindigkeit
im Driver Information Center ange‐
zeigt.
Aktivierung
Taste L drücken. Wenn zuvor der
Geschwindigkeitsregler aktiv war, wird dieser beim Aktivieren des Ge‐
schwindigkeitsbegrenzers ausge‐
schaltet. Die Kontrollleuchte m er‐
lischt.
Geschwindigkeitsbegrenzung
festlegen Bei aktiviertem Geschwindigkeitsbe‐
grenzer das Daumenrad auf Position
RES/+ gedreht halten oder wiederholt
auf Position RES/+ drehen, bis die
gewünschte Höchstgeschwindigkeit im Driver Information Center ange‐
zeigt wird.
Alternativ auf die gewünschte Ge‐
schwindigkeit beschleunigen und das
Daumenrädchen kurz auf SET/- dre‐
hen. Die aktuelle Geschwindigkeit
wird als Höchstgeschwindigkeit ge‐
speichert. Die Höchstgeschwindig‐ keit wird im Driver Information Center angezeigt.

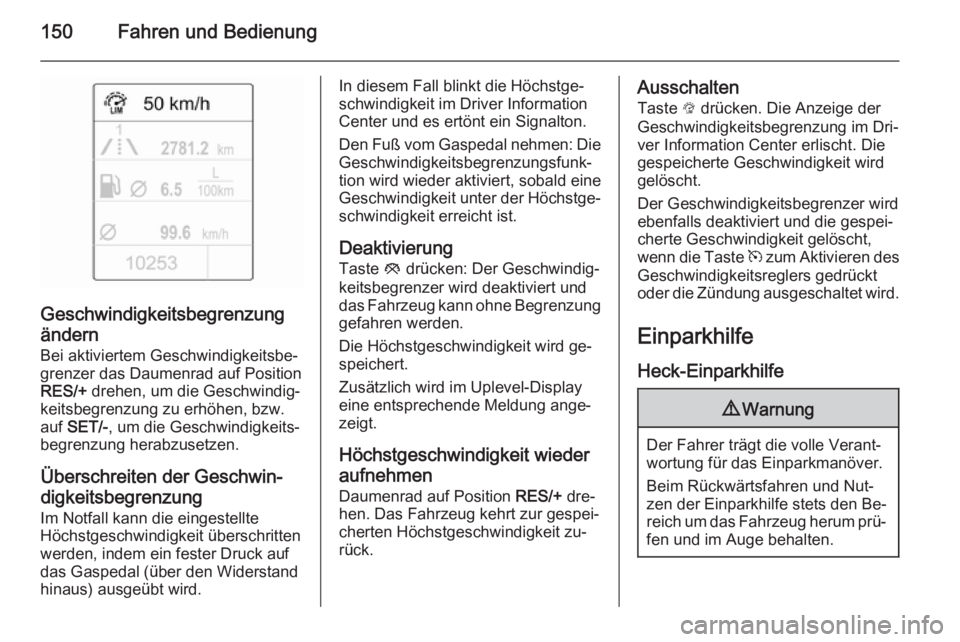

150Fahren und Bedienung
Geschwindigkeitsbegrenzungändern
Bei aktiviertem Geschwindigkeitsbe‐
grenzer das Daumenrad auf Position
RES/+ drehen, um die Geschwindig‐
keitsbegrenzung zu erhöhen, bzw. auf SET/- , um die Geschwindigkeits‐
begrenzung herabzusetzen.
Überschreiten der Geschwin‐
digkeitsbegrenzung Im Notfall kann die eingestellte
Höchstgeschwindigkeit überschritten
werden, indem ein fester Druck auf
das Gaspedal (über den Widerstand
hinaus) ausgeübt wird.
In diesem Fall blinkt die Höchstge‐
schwindigkeit im Driver Information
Center und es ertönt ein Signalton.
Den Fuß vom Gaspedal nehmen: Die
Geschwindigkeitsbegrenzungsfunk‐
tion wird wieder aktiviert, sobald eine
Geschwindigkeit unter der Höchstge‐
schwindigkeit erreicht ist.
Deaktivierung
Taste y drücken: Der Geschwindig‐
keitsbegrenzer wird deaktiviert und
das Fahrzeug kann ohne Begrenzung gefahren werden.
Die Höchstgeschwindigkeit wird ge‐
speichert.
Zusätzlich wird im Uplevel-Display
eine entsprechende Meldung ange‐
zeigt.
Höchstgeschwindigkeit wieder
aufnehmen
Daumenrad auf Position RES/+ dre‐
hen. Das Fahrzeug kehrt zur gespei‐ cherten Höchstgeschwindigkeit zu‐
rück.Ausschalten
Taste L drücken. Die Anzeige der
Geschwindigkeitsbegrenzung im Dri‐
ver Information Center erlischt. Die
gespeicherte Geschwindigkeit wird
gelöscht.
Der Geschwindigkeitsbegrenzer wird
ebenfalls deaktiviert und die gespei‐
cherte Geschwindigkeit gelöscht,
wenn die Taste m zum Aktivieren des
Geschwindigkeitsreglers gedrückt
oder die Zündung ausgeschaltet wird.
Einparkhilfe Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Beim Rückwärtsfahren und Nut‐
zen der Einparkhilfe stets den Be‐ reich um das Fahrzeug herum prü‐
fen und im Auge behalten.

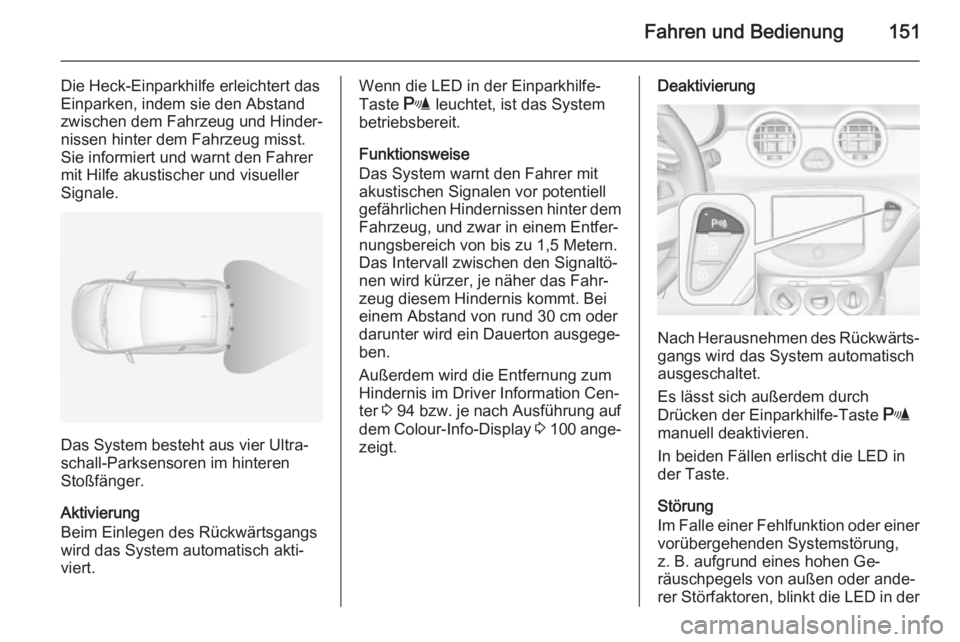

Fahren und Bedienung151
Die Heck-Einparkhilfe erleichtert das
Einparken, indem sie den Abstand
zwischen dem Fahrzeug und Hinder‐
nissen hinter dem Fahrzeug misst.
Sie informiert und warnt den Fahrer
mit Hilfe akustischer und visueller
Signale.
Das System besteht aus vier Ultra‐
schall-Parksensoren im hinteren
Stoßfänger.
Aktivierung
Beim Einlegen des Rückwärtsgangs
wird das System automatisch akti‐
viert.
Wenn die LED in der Einparkhilfe-
Taste r leuchtet, ist das System
betriebsbereit.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor potentiell
gefährlichen Hindernissen hinter dem
Fahrzeug, und zwar in einem Entfer‐ nungsbereich von bis zu 1,5 Metern.
Das Intervall zwischen den Signaltö‐
nen wird kürzer, je näher das Fahr‐
zeug diesem Hindernis kommt. Bei
einem Abstand von rund 30 cm oder darunter wird ein Dauerton ausgege‐
ben.
Außerdem wird die Entfernung zum
Hindernis im Driver Information Cen‐
ter 3 94 bzw. je nach Ausführung auf
dem Colour-Info-Display 3 100 ange‐
zeigt.Deaktivierung
Nach Herausnehmen des Rückwärts‐
gangs wird das System automatisch
ausgeschaltet.
Es lässt sich außerdem durch
Drücken der Einparkhilfe-Taste r
manuell deaktivieren.
In beiden Fällen erlischt die LED in
der Taste.
Störung
Im Falle einer Fehlfunktion oder einer
vorübergehenden Systemstörung,
z. B. aufgrund eines hohen Ge‐
räuschpegels von außen oder ande‐
rer Störfaktoren, blinkt die LED in der

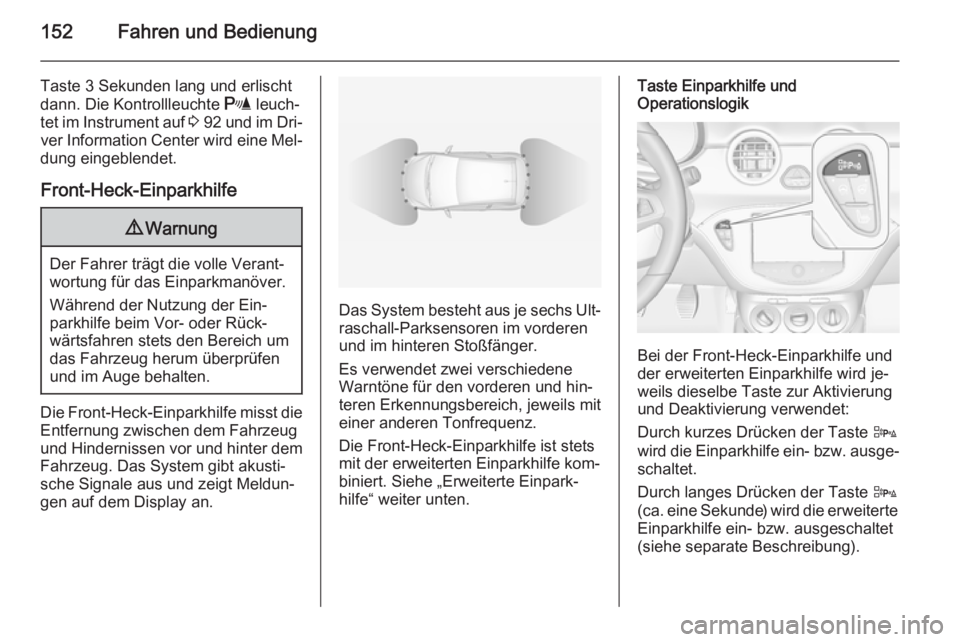

152Fahren und Bedienung
Taste 3 Sekunden lang und erlischt
dann. Die Kontrollleuchte r leuch‐
tet im Instrument auf 3 92 und im Dri‐
ver Information Center wird eine Mel‐
dung eingeblendet.
Front-Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Während der Nutzung der Ein‐
parkhilfe beim Vor- oder Rück‐
wärtsfahren stets den Bereich um
das Fahrzeug herum überprüfen
und im Auge behalten.
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem
Fahrzeug. Das System gibt akusti‐
sche Signale aus und zeigt Meldun‐
gen auf dem Display an.
Das System besteht aus je sechs Ult‐ raschall-Parksensoren im vorderen
und im hinteren Stoßfänger.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hin‐
teren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz.
Die Front-Heck-Einparkhilfe ist stets
mit der erweiterten Einparkhilfe kom‐
biniert. Siehe „Erweiterte Einpark‐
hilfe“ weiter unten.
Taste Einparkhilfe und
Operationslogik
Bei der Front-Heck-Einparkhilfe und
der erweiterten Einparkhilfe wird je‐
weils dieselbe Taste zur Aktivierung
und Deaktivierung verwendet:
Durch kurzes Drücken der Taste D
wird die Einparkhilfe ein- bzw. ausge‐ schaltet.
Durch langes Drücken der Taste D
(ca. eine Sekunde) wird die erweiterte
Einparkhilfe ein- bzw. ausgeschaltet
(siehe separate Beschreibung).

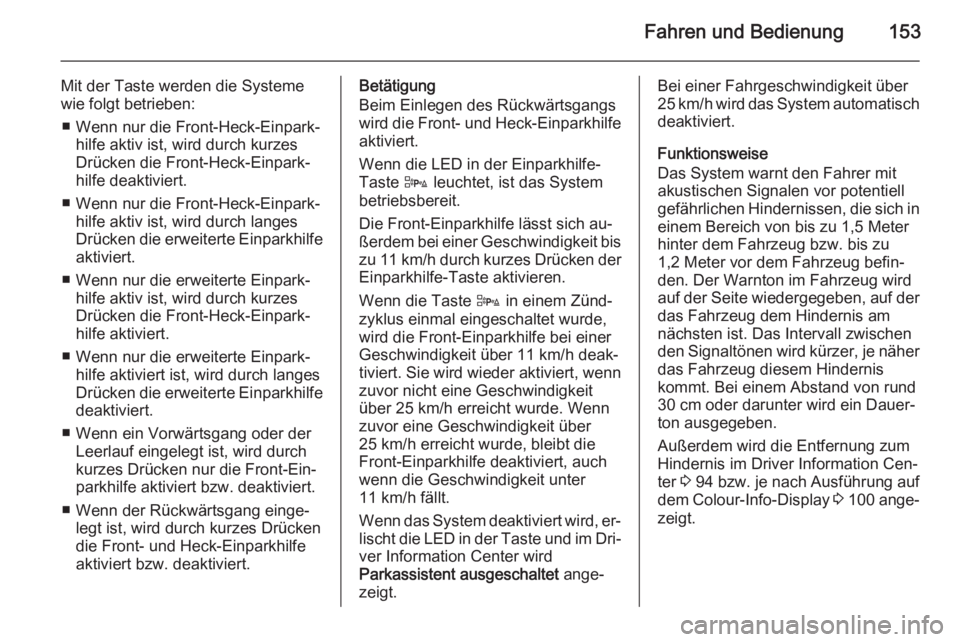

Fahren und Bedienung153
Mit der Taste werden die Systeme
wie folgt betrieben:
■ Wenn nur die Front-Heck-Einpark‐ hilfe aktiv ist, wird durch kurzes
Drücken die Front-Heck-Einpark‐
hilfe deaktiviert.
■ Wenn nur die Front-Heck-Einpark‐ hilfe aktiv ist, wird durch langes
Drücken die erweiterte Einparkhilfe
aktiviert.
■ Wenn nur die erweiterte Einpark‐ hilfe aktiv ist, wird durch kurzes
Drücken die Front-Heck-Einpark‐
hilfe aktiviert.
■ Wenn nur die erweiterte Einpark‐ hilfe aktiviert ist, wird durch langes
Drücken die erweiterte Einparkhilfe
deaktiviert.
■ Wenn ein Vorwärtsgang oder der Leerlauf eingelegt ist, wird durch
kurzes Drücken nur die Front-Ein‐
parkhilfe aktiviert bzw. deaktiviert.
■ Wenn der Rückwärtsgang einge‐ legt ist, wird durch kurzes Drücken
die Front- und Heck-Einparkhilfe
aktiviert bzw. deaktiviert.Betätigung
Beim Einlegen des Rückwärtsgangs
wird die Front- und Heck-Einparkhilfe
aktiviert.
Wenn die LED in der Einparkhilfe-
Taste D leuchtet, ist das System
betriebsbereit.
Die Front-Einparkhilfe lässt sich au‐
ßerdem bei einer Geschwindigkeit bis
zu 11 km/h durch kurzes Drücken der
Einparkhilfe-Taste aktivieren.
Wenn die Taste D in einem Zünd‐
zyklus einmal eingeschaltet wurde, wird die Front-Einparkhilfe bei einer
Geschwindigkeit über 11 km/h deak‐
tiviert. Sie wird wieder aktiviert, wenn zuvor nicht eine Geschwindigkeit
über 25 km/h erreicht wurde. Wenn
zuvor eine Geschwindigkeit über
25 km/h erreicht wurde, bleibt die
Front-Einparkhilfe deaktiviert, auch
wenn die Geschwindigkeit unter
11 km/h fällt.
Wenn das System deaktiviert wird, er‐ lischt die LED in der Taste und im Dri‐
ver Information Center wird
Parkassistent ausgeschaltet ange‐
zeigt.Bei einer Fahrgeschwindigkeit über
25 km/h wird das System automatisch deaktiviert.
Funktionsweise
Das System warnt den Fahrer mit akustischen Signalen vor potentiell
gefährlichen Hindernissen, die sich in
einem Bereich von bis zu 1,5 Meter
hinter dem Fahrzeug bzw. bis zu
1,2 Meter vor dem Fahrzeug befin‐
den. Der Warnton im Fahrzeug wird auf der Seite wiedergegeben, auf der das Fahrzeug dem Hindernis am
nächsten ist. Das Intervall zwischen
den Signaltönen wird kürzer, je näher
das Fahrzeug diesem Hindernis
kommt. Bei einem Abstand von rund
30 cm oder darunter wird ein Dauer‐
ton ausgegeben.
Außerdem wird die Entfernung zum
Hindernis im Driver Information Cen‐
ter 3 94 bzw. je nach Ausführung auf
dem Colour-Info-Display 3 100 ange‐
zeigt.

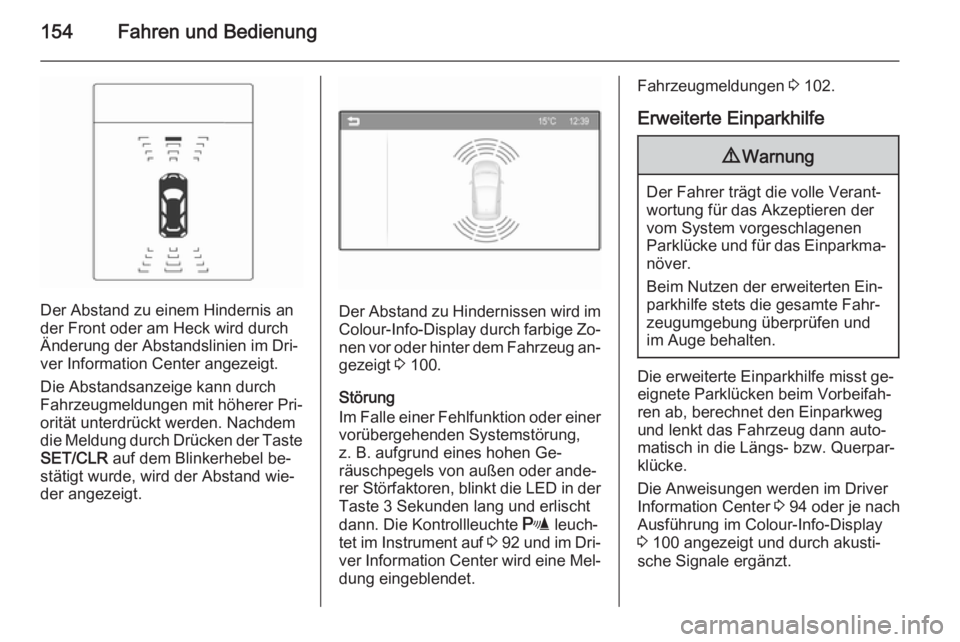

154Fahren und Bedienung
Der Abstand zu einem Hindernis an
der Front oder am Heck wird durch
Änderung der Abstandslinien im Dri‐
ver Information Center angezeigt.
Die Abstandsanzeige kann durch
Fahrzeugmeldungen mit höherer Pri‐
orität unterdrückt werden. Nachdem
die Meldung durch Drücken der Taste
SET/CLR auf dem Blinkerhebel be‐
stätigt wurde, wird der Abstand wie‐
der angezeigt.Der Abstand zu Hindernissen wird im
Colour-Info-Display durch farbige Zo‐ nen vor oder hinter dem Fahrzeug an‐
gezeigt 3 100.
Störung
Im Falle einer Fehlfunktion oder einer
vorübergehenden Systemstörung,
z. B. aufgrund eines hohen Ge‐
räuschpegels von außen oder ande‐
rer Störfaktoren, blinkt die LED in der Taste 3 Sekunden lang und erlischt
dann. Die Kontrollleuchte r leuch‐
tet im Instrument auf 3 92 und im Dri‐
ver Information Center wird eine Mel‐ dung eingeblendet.
Fahrzeugmeldungen 3 102.
Erweiterte Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten Ein‐
parkhilfe stets die gesamte Fahr‐
zeugumgebung überprüfen und
im Auge behalten.
Die erweiterte Einparkhilfe misst ge‐
eignete Parklücken beim Vorbeifah‐
ren ab, berechnet den Einparkweg
und lenkt das Fahrzeug dann auto‐
matisch in die Längs- bzw. Querpar‐
klücke.
Die Anweisungen werden im Driver
Information Center 3 94 oder je nach
Ausführung im Colour-Info-Display
3 100 angezeigt und durch akusti‐
sche Signale ergänzt.

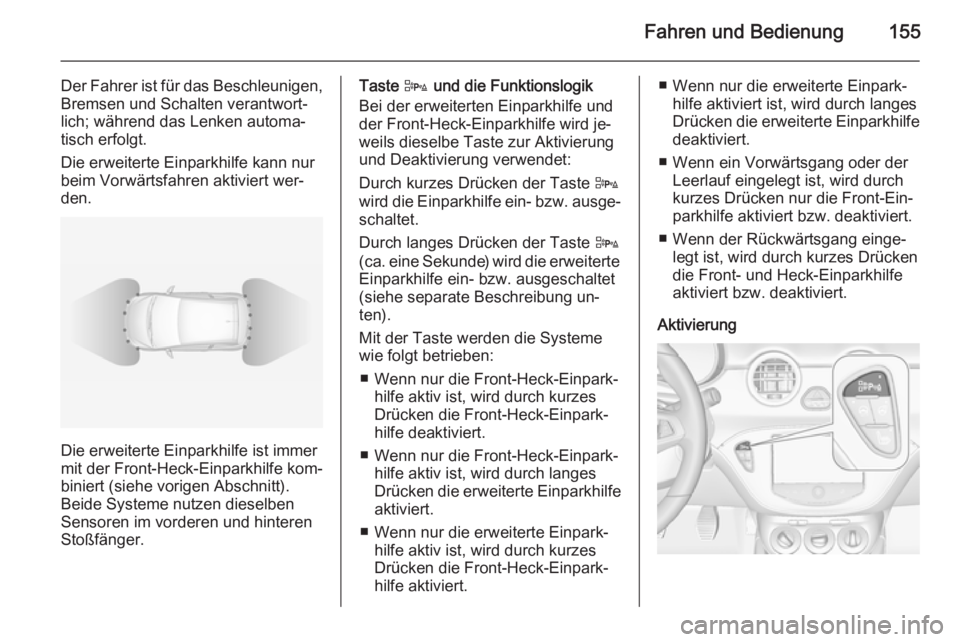

Fahren und Bedienung155
Der Fahrer ist für das Beschleunigen,Bremsen und Schalten verantwort‐
lich; während das Lenken automa‐
tisch erfolgt.
Die erweiterte Einparkhilfe kann nur
beim Vorwärtsfahren aktiviert wer‐
den.
Die erweiterte Einparkhilfe ist immer
mit der Front-Heck-Einparkhilfe kom‐
biniert (siehe vorigen Abschnitt).
Beide Systeme nutzen dieselben
Sensoren im vorderen und hinteren
Stoßfänger.
Taste D und die Funktionslogik
Bei der erweiterten Einparkhilfe und
der Front-Heck-Einparkhilfe wird je‐
weils dieselbe Taste zur Aktivierung und Deaktivierung verwendet:
Durch kurzes Drücken der Taste D
wird die Einparkhilfe ein- bzw. ausge‐ schaltet.
Durch langes Drücken der Taste D
(ca. eine Sekunde) wird die erweiterte
Einparkhilfe ein- bzw. ausgeschaltet
(siehe separate Beschreibung un‐
ten).
Mit der Taste werden die Systeme
wie folgt betrieben:
■ Wenn nur die Front-Heck-Einpark‐ hilfe aktiv ist, wird durch kurzes
Drücken die Front-Heck-Einpark‐
hilfe deaktiviert.
■ Wenn nur die Front-Heck-Einpark‐ hilfe aktiv ist, wird durch langes
Drücken die erweiterte Einparkhilfe
aktiviert.
■ Wenn nur die erweiterte Einpark‐ hilfe aktiv ist, wird durch kurzes
Drücken die Front-Heck-Einpark‐
hilfe aktiviert.■ Wenn nur die erweiterte Einpark‐ hilfe aktiviert ist, wird durch langes
Drücken die erweiterte Einparkhilfe
deaktiviert.
■ Wenn ein Vorwärtsgang oder der Leerlauf eingelegt ist, wird durch
kurzes Drücken nur die Front-Ein‐
parkhilfe aktiviert bzw. deaktiviert.
■ Wenn der Rückwärtsgang einge‐ legt ist, wird durch kurzes Drücken
die Front- und Heck-Einparkhilfe
aktiviert bzw. deaktiviert.
Aktivierung

156Fahren und Bedienung

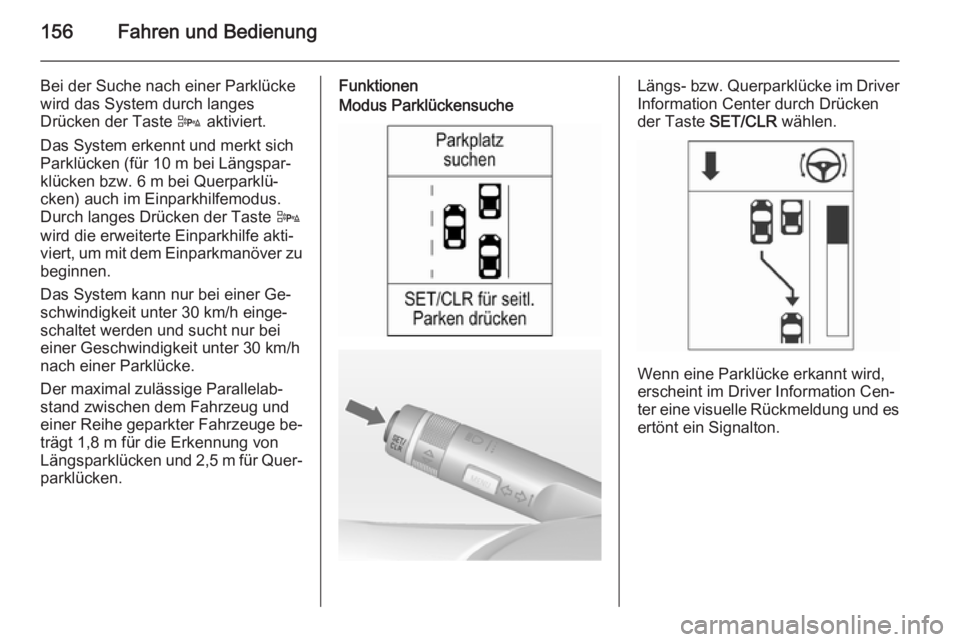

Bei der Suche nach einer Parklücke
wird das System durch langes
Drücken der Taste D aktiviert.
Das System erkennt und merkt sich Parklücken (für 10 m bei Längspar‐
klücken bzw. 6 m bei Querparklü‐
cken) auch im Einparkhilfemodus.
Durch langes Drücken der Taste D
wird die erweiterte Einparkhilfe akti‐
viert, um mit dem Einparkmanöver zu
beginnen.
Das System kann nur bei einer Ge‐
schwindigkeit unter 30 km/h einge‐
schaltet werden und sucht nur bei
einer Geschwindigkeit unter 30 km/h
nach einer Parklücke.
Der maximal zulässige Parallelab‐
stand zwischen dem Fahrzeug und
einer Reihe geparkter Fahrzeuge be‐ trägt 1,8 m für die Erkennung von
Längsparklücken und 2,5 m für Quer‐
parklücken.FunktionenModus ParklückensucheLängs- bzw. Querparklücke im Driver Information Center durch Drücken
der Taste SET/CLR wählen.
Wenn eine Parklücke erkannt wird,
erscheint im Driver Information Cen‐ ter eine visuelle Rückmeldung und es ertönt ein Signalton.

Fahren und Bedienung157

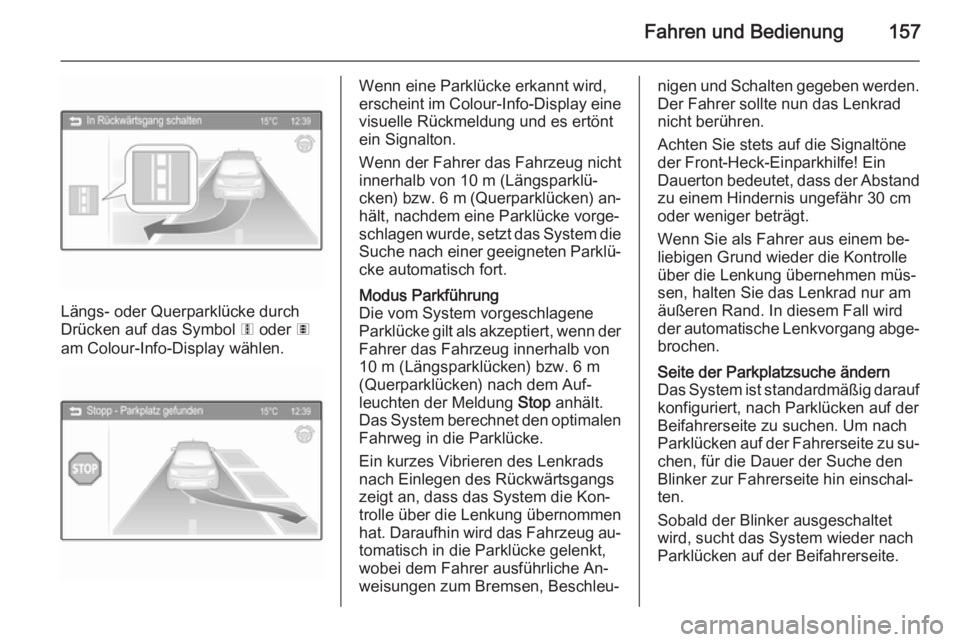

Längs- oder Querparklücke durch
Drücken auf das Symbol 6 oder 7
am Colour-Info-Display wählen.
Wenn eine Parklücke erkannt wird,
erscheint im Colour-Info-Display eine visuelle Rückmeldung und es ertönt
ein Signalton.
Wenn der Fahrer das Fahrzeug nicht
innerhalb von 10 m (Längsparklü‐ cken) bzw. 6 m (Querparklücken) an‐
hält, nachdem eine Parklücke vorge‐
schlagen wurde, setzt das System die
Suche nach einer geeigneten Parklü‐ cke automatisch fort.Modus Parkführung
Die vom System vorgeschlagene
Parklücke gilt als akzeptiert, wenn der Fahrer das Fahrzeug innerhalb von
10 m (Längsparklücken) bzw. 6 m (Querparklücken) nach dem Auf‐
leuchten der Meldung Stop anhält.
Das System berechnet den optimalen
Fahrweg in die Parklücke.
Ein kurzes Vibrieren des Lenkrads
nach Einlegen des Rückwärtsgangs
zeigt an, dass das System die Kon‐
trolle über die Lenkung übernommen
hat. Daraufhin wird das Fahrzeug au‐ tomatisch in die Parklücke gelenkt,
wobei dem Fahrer ausführliche An‐
weisungen zum Bremsen, Beschleu‐nigen und Schalten gegeben werden. Der Fahrer sollte nun das Lenkrad
nicht berühren.
Achten Sie stets auf die Signaltöne
der Front-Heck-Einparkhilfe! Ein
Dauerton bedeutet, dass der Abstand zu einem Hindernis ungefähr 30 cm
oder weniger beträgt.
Wenn Sie als Fahrer aus einem be‐
liebigen Grund wieder die Kontrolle
über die Lenkung übernehmen müs‐
sen, halten Sie das Lenkrad nur am
äußeren Rand. In diesem Fall wird
der automatische Lenkvorgang abge‐
brochen.Seite der Parkplatzsuche ändern
Das System ist standardmäßig darauf
konfiguriert, nach Parklücken auf der
Beifahrerseite zu suchen. Um nach
Parklücken auf der Fahrerseite zu su‐ chen, für die Dauer der Suche den
Blinker zur Fahrerseite hin einschal‐
ten.
Sobald der Blinker ausgeschaltet
wird, sucht das System wieder nach
Parklücken auf der Beifahrerseite.

158Fahren und Bedienung

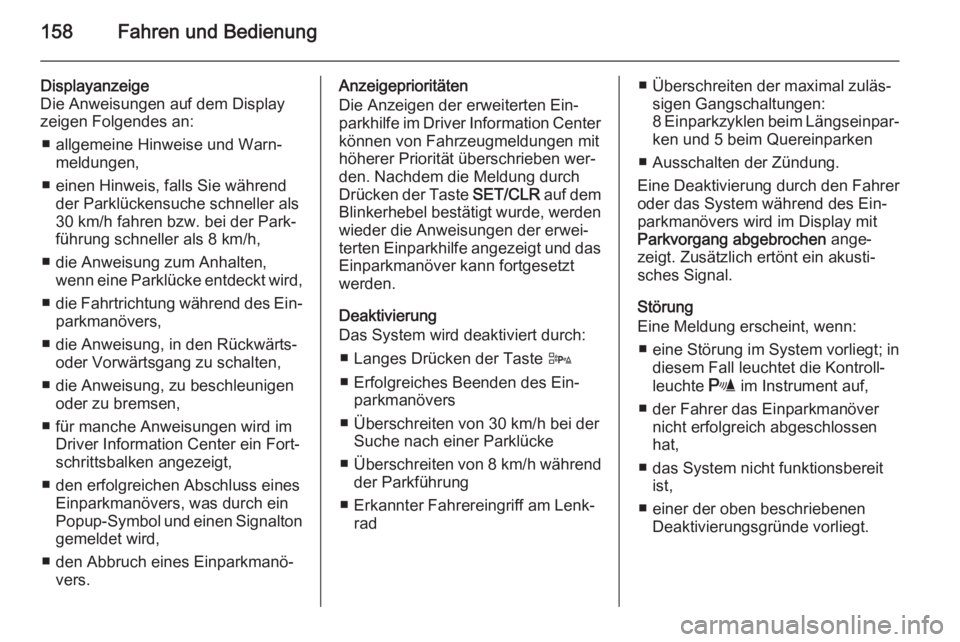

Displayanzeige
Die Anweisungen auf dem Display
zeigen Folgendes an:
■ allgemeine Hinweise und Warn‐ meldungen,
■ einen Hinweis, falls Sie während der Parklückensuche schneller als30 km/h fahren bzw. bei der Park‐
führung schneller als 8 km/h,
■ die Anweisung zum Anhalten, wenn eine Parklücke entdeckt wird,
■ die Fahrtrichtung während des Ein‐
parkmanövers,
■ die Anweisung, in den Rückwärts- oder Vorwärtsgang zu schalten,
■ die Anweisung, zu beschleunigen oder zu bremsen,
■ für manche Anweisungen wird im Driver Information Center ein Fort‐
schrittsbalken angezeigt,
■ den erfolgreichen Abschluss eines Einparkmanövers, was durch ein
Popup-Symbol und einen Signalton gemeldet wird,
■ den Abbruch eines Einparkmanö‐ vers.Anzeigeprioritäten
Die Anzeigen der erweiterten Ein‐
parkhilfe im Driver Information Center können von Fahrzeugmeldungen mit
höherer Priorität überschrieben wer‐
den. Nachdem die Meldung durch
Drücken der Taste SET/CLR auf dem
Blinkerhebel bestätigt wurde, werden wieder die Anweisungen der erwei‐
terten Einparkhilfe angezeigt und das
Einparkmanöver kann fortgesetzt
werden.
Deaktivierung
Das System wird deaktiviert durch:
■ Langes Drücken der Taste D
■ Erfolgreiches Beenden des Ein‐ parkmanövers
■ Überschreiten von 30 km/h bei der Suche nach einer Parklücke
■ Überschreiten von 8 km/h während
der Parkführung
■ Erkannter Fahrereingriff am Lenk‐ rad■ Überschreiten der maximal zuläs‐sigen Gangschaltungen:
8 Einparkzyklen beim Längseinpar‐
ken und 5 beim Quereinparken
■ Ausschalten der Zündung.
Eine Deaktivierung durch den Fahrer
oder das System während des Ein‐
parkmanövers wird im Display mit
Parkvorgang abgebrochen ange‐
zeigt. Zusätzlich ertönt ein akusti‐
sches Signal.
Störung
Eine Meldung erscheint, wenn:
■ eine Störung im System vorliegt; in
diesem Fall leuchtet die Kontroll‐
leuchte r im Instrument auf,
■ der Fahrer das Einparkmanöver nicht erfolgreich abgeschlossen
hat,
■ das System nicht funktionsbereit ist,
■ einer der oben beschriebenen Deaktivierungsgründe vorliegt.
