OPEL ADAM 2015.5 Instruksjonsbok

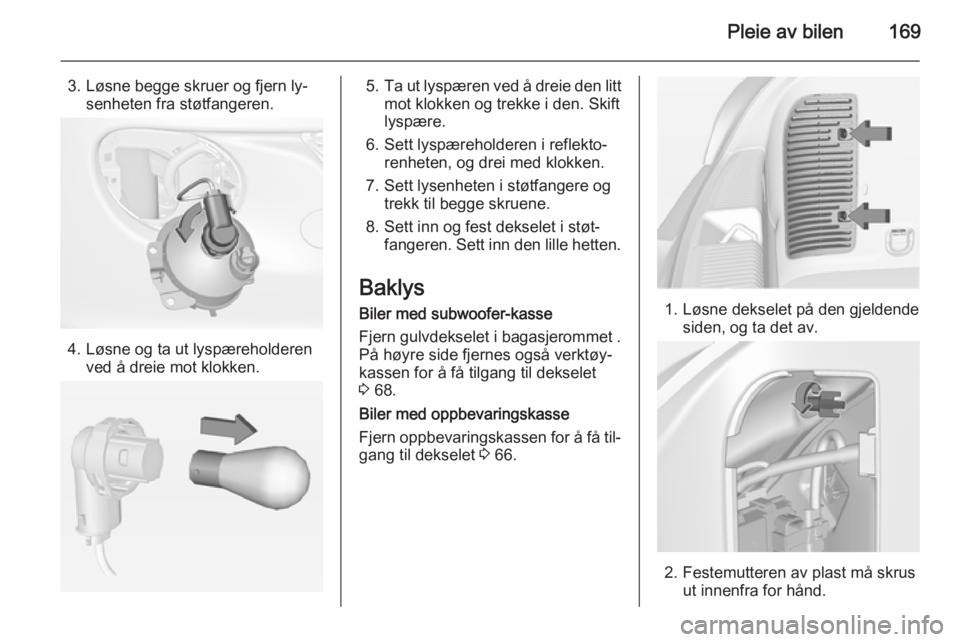

Pleie av bilen169
3. Løsne begge skruer og fjern ly‐senheten fra støtfangeren.
4. Løsne og ta ut lyspæreholderen ved å dreie mot klokken.
5.Ta ut lyspæren ved å dreie den litt
mot klokken og trekke i den. Skift lyspære.
6. Sett lyspæreholderen i reflekto‐ renheten, og drei med klokken.
7. Sett lysenheten i støtfangere og trekk til begge skruene.
8. Sett inn og fest dekselet i støt‐ fangeren. Sett inn den lille hetten.
Baklys Biler med subwoofer-kasse
Fjern gulvdekselet i bagasjerommet .
På høyre side fjernes også verktøy‐
kassen for å få tilgang til dekselet
3 68.
Biler med oppbevaringskasse
Fjern oppbevaringskassen for å få til‐ gang til dekselet 3 66.
1. Løsne dekselet på den gjeldende
siden, og ta det av.
2. Festemutteren av plast må skrus ut innenfra for hånd.

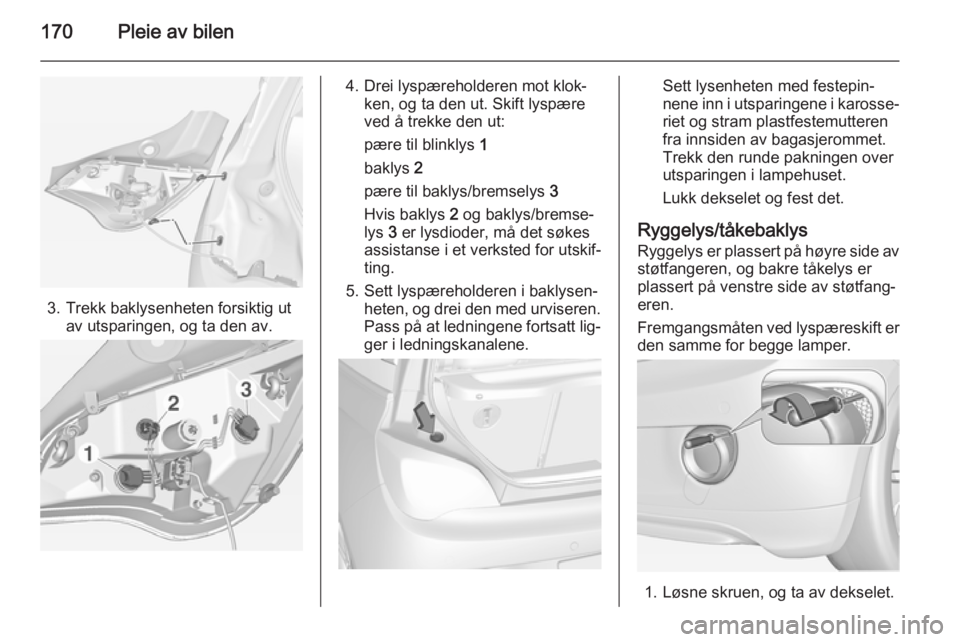

170Pleie av bilen
3. Trekk baklysenheten forsiktig utav utsparingen, og ta den av.
4. Drei lyspæreholderen mot klok‐ ken, og ta den ut. Skift lyspære
ved å trekke den ut:
pære til blinklys 1
baklys 2
pære til baklys/bremselys 3
Hvis baklys 2 og baklys/bremse‐
lys 3 er lysdioder, må det søkes
assistanse i et verksted for utskif‐
ting.
5. Sett lyspæreholderen i baklysen‐ heten, og drei den med urviseren.
Pass på at ledningene fortsatt lig‐
ger i ledningskanalene.Sett lysenheten med festepin‐
nene inn i utsparingene i karosse‐
riet og stram plastfestemutteren
fra innsiden av bagasjerommet.
Trekk den runde pakningen over
utsparingen i lampehuset.
Lukk dekselet og fest det.
Ryggelys/tåkebaklys
Ryggelys er plassert på høyre side av støtfangeren, og bakre tåkelys er
plassert på venstre side av støtfang‐
eren.
Fremgangsmåten ved lyspæreskift er
den samme for begge lamper.
1. Løsne skruen, og ta av dekselet.

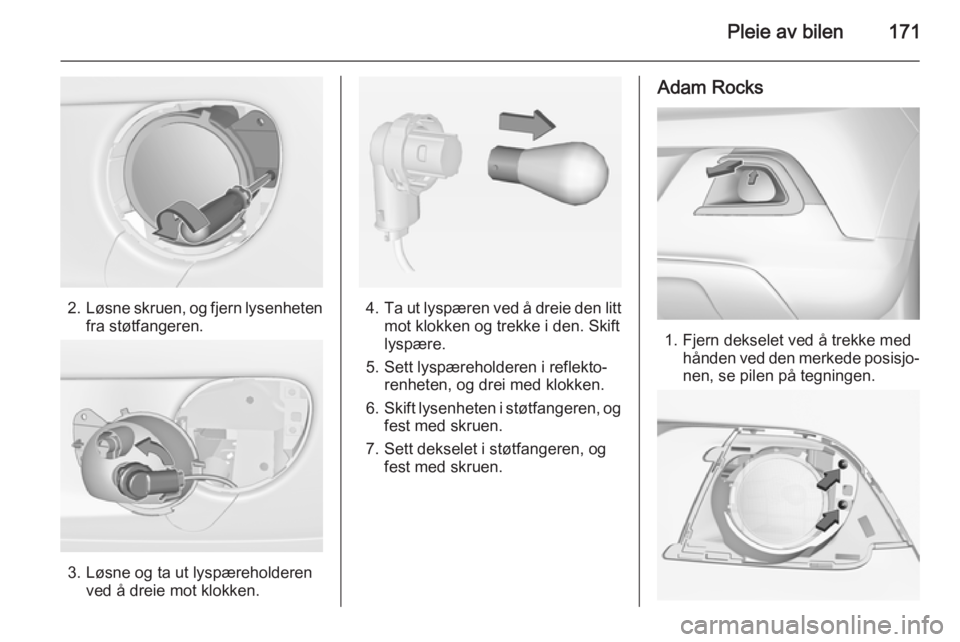

Pleie av bilen171
2.Løsne skruen, og fjern lysenheten
fra støtfangeren.
3. Løsne og ta ut lyspæreholderen ved å dreie mot klokken.
4.Ta ut lyspæren ved å dreie den litt
mot klokken og trekke i den. Skift lyspære.
5. Sett lyspæreholderen i reflekto‐ renheten, og drei med klokken.
6. Skift lysenheten i støtfangeren, og
fest med skruen.
7. Sett dekselet i støtfangeren, og fest med skruen.
Adam Rocks
1. Fjern dekselet ved å trekke medhånden ved den merkede posisjo‐
nen, se pilen på tegningen.

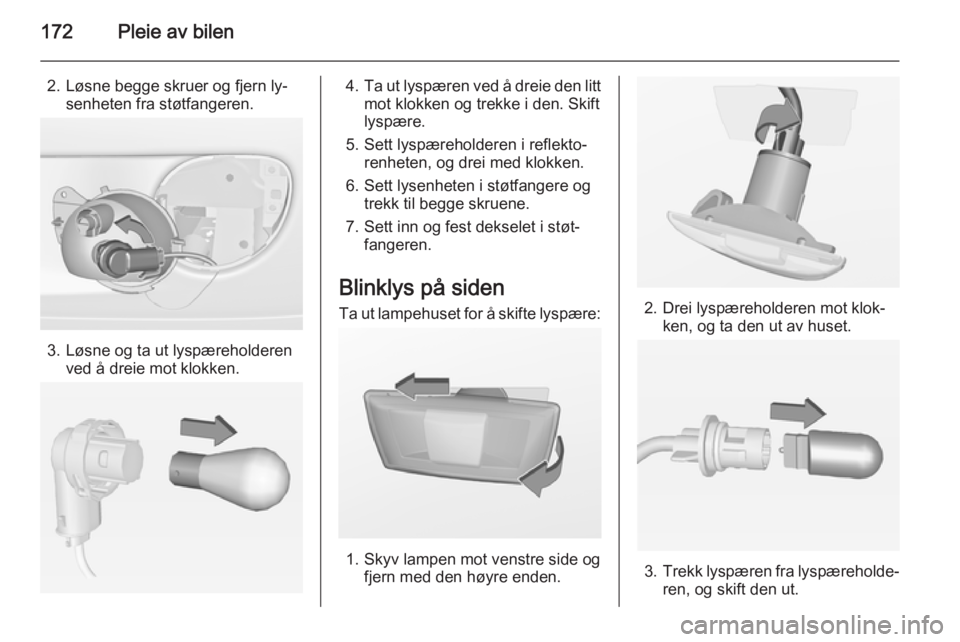

172Pleie av bilen
2. Løsne begge skruer og fjern ly‐senheten fra støtfangeren.
3. Løsne og ta ut lyspæreholderenved å dreie mot klokken.
4. Ta ut lyspæren ved å dreie den litt
mot klokken og trekke i den. Skift lyspære.
5. Sett lyspæreholderen i reflekto‐ renheten, og drei med klokken.
6. Sett lysenheten i støtfangere og trekk til begge skruene.
7. Sett inn og fest dekselet i støt‐ fangeren.
Blinklys på siden Ta ut lampehuset for å skifte lyspære:
1. Skyv lampen mot venstre side og fjern med den høyre enden.
2. Drei lyspæreholderen mot klok‐ken, og ta den ut av huset.
3.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.

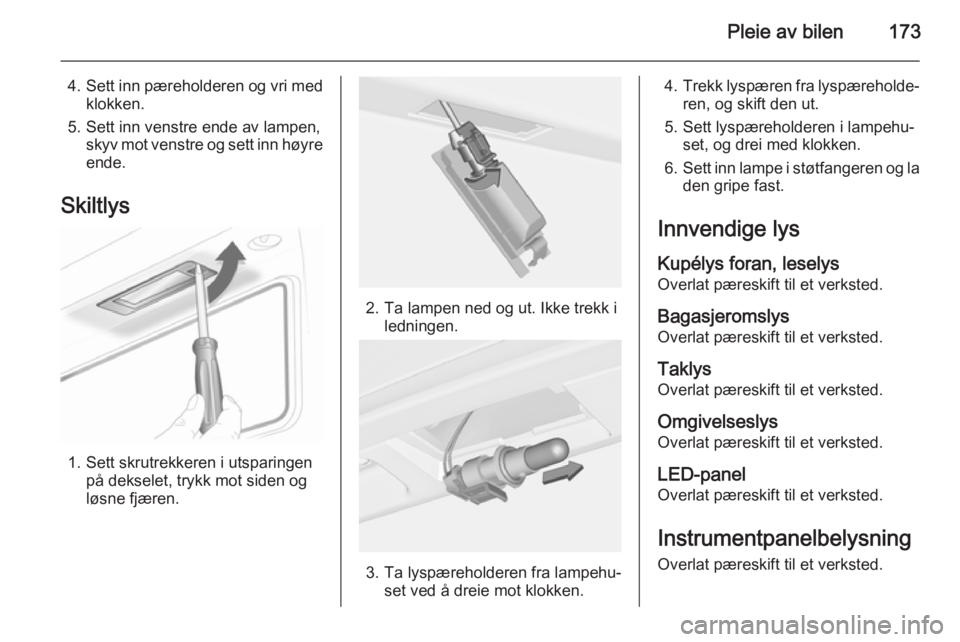

Pleie av bilen173
4.Sett inn pæreholderen og vri med
klokken.
5. Sett inn venstre ende av lampen, skyv mot venstre og sett inn høyreende.
Skiltlys
1. Sett skrutrekkeren i utsparingen på dekselet, trykk mot siden og
løsne fjæren.
2. Ta lampen ned og ut. Ikke trekk i ledningen.
3. Ta lyspæreholderen fra lampehu‐set ved å dreie mot klokken.
4.Trekk lyspæren fra lyspæreholde‐
ren, og skift den ut.
5. Sett lyspæreholderen i lampehu‐ set, og drei med klokken.
6. Sett inn lampe i støtfangeren og la
den gripe fast.
Innvendige lys
Kupélys foran, leselys
Overlat pæreskift til et verksted.
Bagasjeromslys
Overlat pæreskift til et verksted.
Taklys
Overlat pæreskift til et verksted.
OmgivelseslysOverlat pæreskift til et verksted.
LED-panel Overlat pæreskift til et verksted.
Instrumentpanelbelysning
Overlat pæreskift til et verksted.

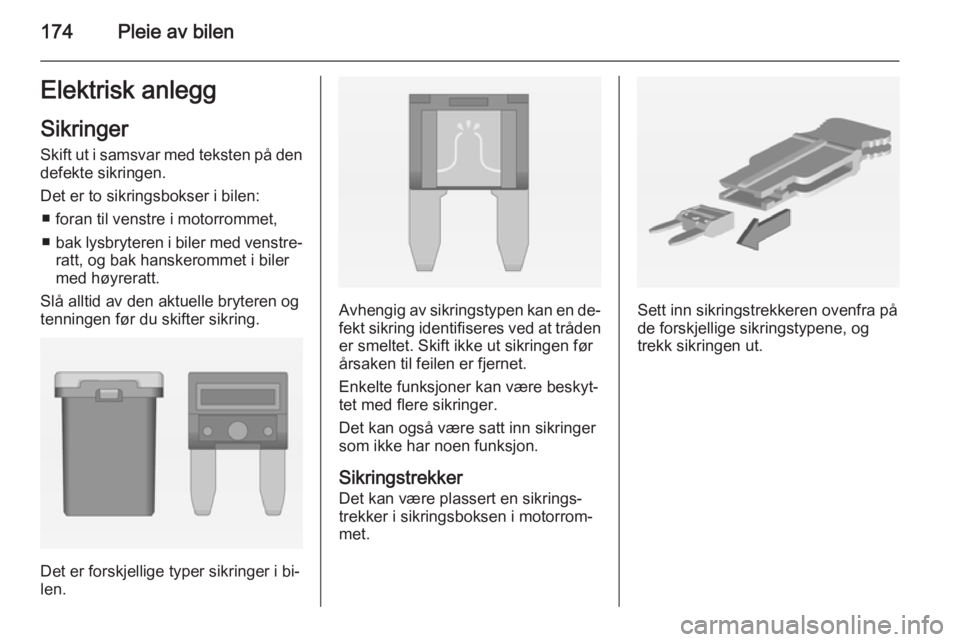

174Pleie av bilenElektrisk anlegg
Sikringer Skift ut i samsvar med teksten på den defekte sikringen.
Det er to sikringsbokser i bilen: ■ foran til venstre i motorrommet,
■ bak lysbryteren i biler med venstre‐
ratt, og bak hanskerommet i biler
med høyreratt.
Slå alltid av den aktuelle bryteren og
tenningen før du skifter sikring.
Det er forskjellige typer sikringer i bi‐
len.
Avhengig av sikringstypen kan en de‐
fekt sikring identifiseres ved at tråden er smeltet. Skift ikke ut sikringen førårsaken til feilen er fjernet.
Enkelte funksjoner kan være beskyt‐
tet med flere sikringer.
Det kan også være satt inn sikringer
som ikke har noen funksjon.
Sikringstrekker
Det kan være plassert en sikrings‐
trekker i sikringsboksen i motorrom‐
met.Sett inn sikringstrekkeren ovenfra på
de forskjellige sikringstypene, og
trekk sikringen ut.

Pleie av bilen175Sikringsboksen i
motorrommet
Sikringsboksen er foran til venstre i
motorrommet.
Løsne dekselet, og fell det opp til det
stopper. Ta av dekselet loddrett opp‐
over.
Nr.Strømkrets1-2Sidespeilbryter3Karosserielektronikk4Sammenleggbart soltak / under‐
stellstyremodul5ABS6Kjørelys, venstre7-8Karosserielektronikk9Bilbatteriføler10Hovedlysjustering / TPMS /
sammenleggbart soltak11Bakrutevisker12Vindusavdugging13Kjørelys, høyre14Speilavdugging15-

176Pleie av bilen
Nr.Strømkrets16Understellstyremodul / LPG-
system17Innvendig speil18Motorelektronikk19Drivstoffpumpe20-21Coil, innsprøyting22-23Innsprøytingssystem24Spylersystem25Belysning26Motorelektronikk27-28Motorelektronikk29Motorelektronikk30-31Venstre hovedlysNr.Strømkrets32Høyre hovedlys33Motorelektronikk34Horn35Clutch36-

Pleie av bilen177
Nr.Strømkrets1ABS-pumpe2Visker foran3Vifte4Instrumentpanel5-6-7Elektrisk vakuumpumpe8Kjølevifte lav9Kjølevifte høy10Kjølevifte / elektrisk vakuum‐
pumpe11Startmotor
Lukk dekselet til sikringsboksen og
trykk det på plass etter at du har skif‐
tet sikring.
Hvis lokket på sikringsboksen ikke er
riktig lukket, kan det oppstå feilfunk‐
sjon.

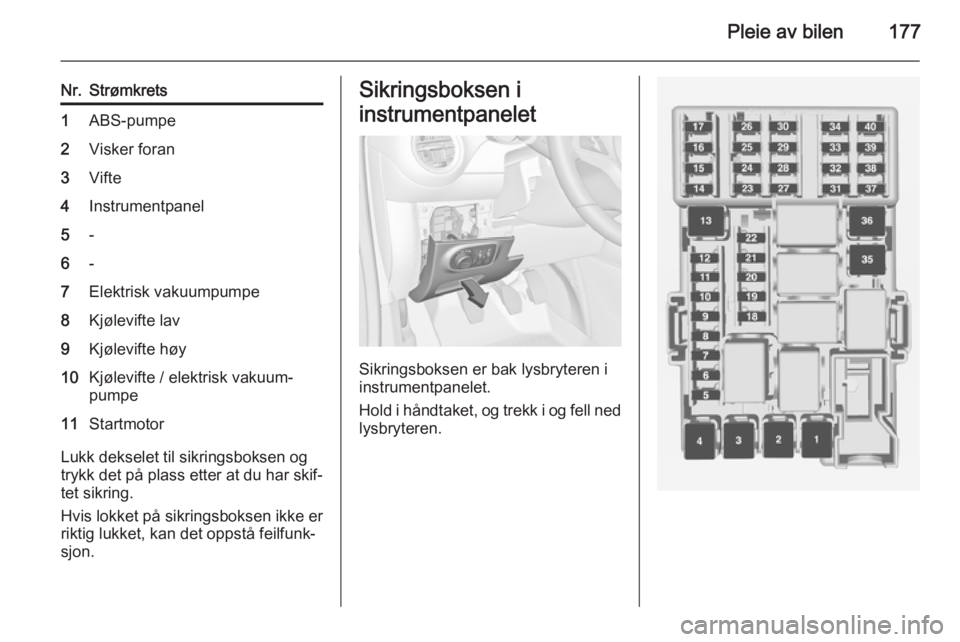

Sikringsboksen i
instrumentpanelet
Sikringsboksen er bak lysbryteren i
instrumentpanelet.
Hold i håndtaket, og trekk i og fell ned lysbryteren.

178Pleie av bilen
Nr.Strømkrets1-2-3Elektriske vinduer4Spenningsomformer5Karosserielektronikk 16Karosserielektronikk 27Karosserielektronikk 38Karosserielektronikk 49Karosserielektronikk 510Karosserielektronikk 611Karosserielektronikk 712Karosserielektronikk 813-14Bakluke15Feilsøkingskontakt (diagnose‐
kontakt)16DatakontaktNr.Strømkrets17Tenningen18Klimaanlegg19Lydanleggforsterker20Parkeringsradar21Bremsebryter22Lydanlegg23Display24-25Onstar26Instrumentpanel27Seteoppvarming, fører28-29-30Instrumentpanel31Horn32Seteoppvarming, passasjer33Oppvarmet rattNr.Strømkrets34-35-36-37Bakrutevisker38Sigarettenner39-40-
