OPEL ADAM 2015.5 Instruktionsbog (in Danish)

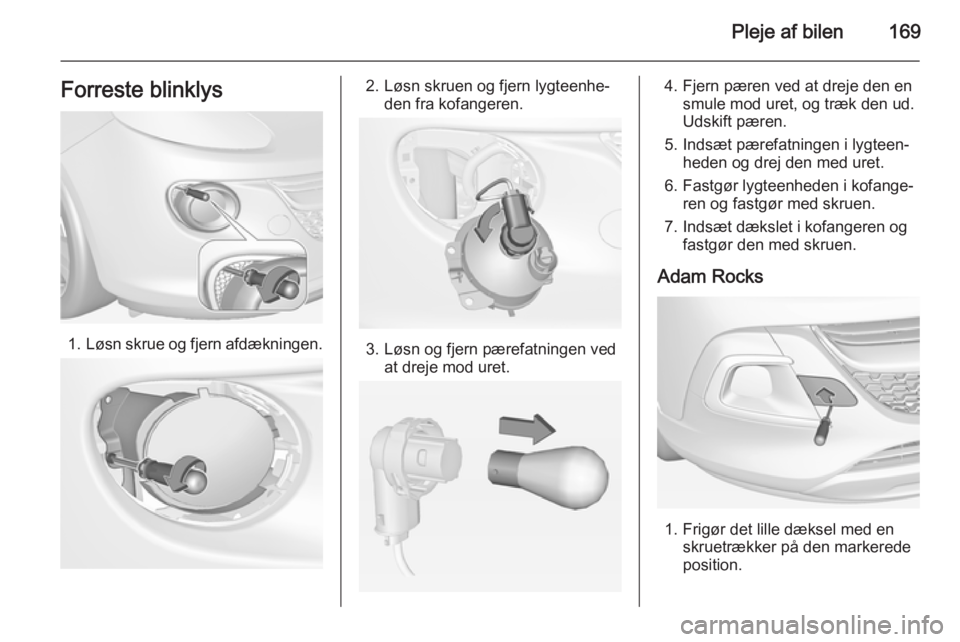

Pleje af bilen169Forreste blinklys
1.Løsn skrue og fjern afdækningen.
2. Løsn skruen og fjern lygteenhe‐
den fra kofangeren.
3. Løsn og fjern pærefatningen vedat dreje mod uret.
4. Fjern pæren ved at dreje den en smule mod uret, og træk den ud.
Udskift pæren.
5. Indsæt pærefatningen i lygteen‐ heden og drej den med uret.
6. Fastgør lygteenheden i kofange‐ ren og fastgør med skruen.
7. Indsæt dækslet i kofangeren og fastgør den med skruen.
Adam Rocks
1. Frigør det lille dæksel med en skruetrækker på den markerede
position.

170Pleje af bilen

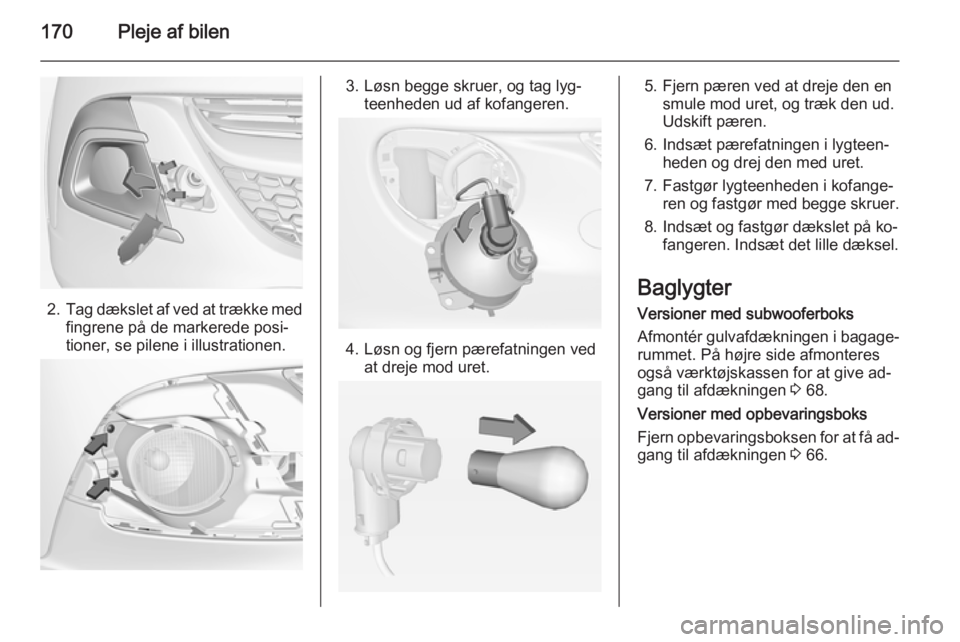

2.Tag dækslet af ved at trække med
fingrene på de markerede posi‐
tioner, se pilene i illustrationen.
3. Løsn begge skruer, og tag lyg‐ teenheden ud af kofangeren.
4. Løsn og fjern pærefatningen vedat dreje mod uret.
5. Fjern pæren ved at dreje den en smule mod uret, og træk den ud.
Udskift pæren.
6. Indsæt pærefatningen i lygteen‐ heden og drej den med uret.
7. Fastgør lygteenheden i kofange‐ ren og fastgør med begge skruer.
8. Indsæt og fastgør dækslet på ko‐ fangeren. Indsæt det lille dæksel.
Baglygter
Versioner med subwooferboks
Afmontér gulvafdækningen i bagage‐ rummet. På højre side afmonteres
også værktøjskassen for at give ad‐
gang til afdækningen 3 68.
Versioner med opbevaringsboks
Fjern opbevaringsboksen for at få ad‐
gang til afdækningen 3 66.

Pleje af bilen171

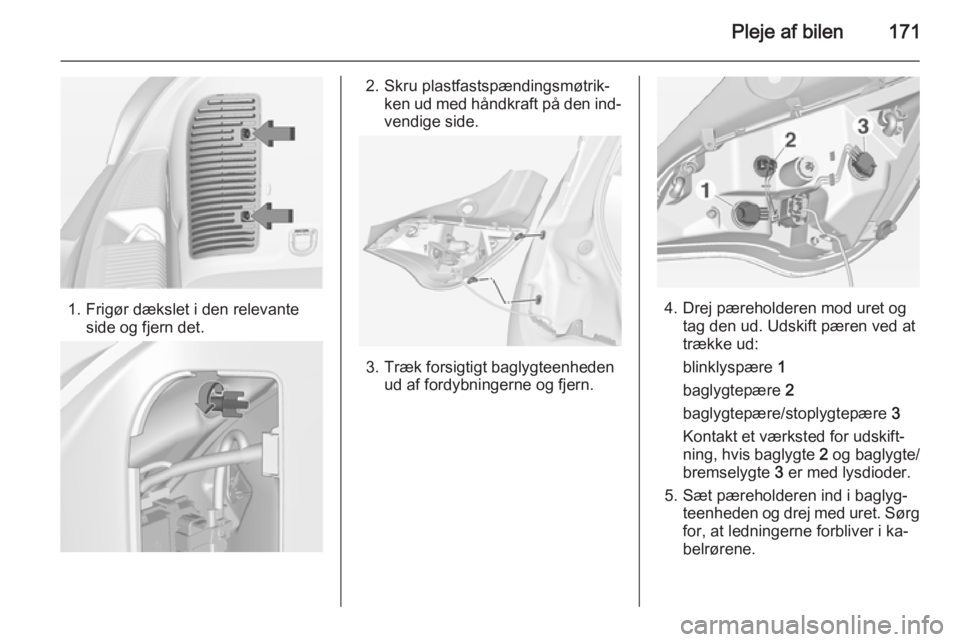

1. Frigør dækslet i den relevanteside og fjern det.
2. Skru plastfastspændingsmøtrik‐ken ud med håndkraft på den ind‐
vendige side.
3. Træk forsigtigt baglygteenheden ud af fordybningerne og fjern.
4. Drej pæreholderen mod uret og tag den ud. Udskift pæren ved attrække ud:
blinklyspære 1
baglygtepære 2
baglygtepære/stoplygtepære 3
Kontakt et værksted for udskift‐
ning, hvis baglygte 2 og baglygte/
bremselygte 3 er med lysdioder.
5. Sæt pæreholderen ind i baglyg‐ teenheden og drej med uret. Sørgfor, at ledningerne forbliver i ka‐
belrørene.

172Pleje af bilen

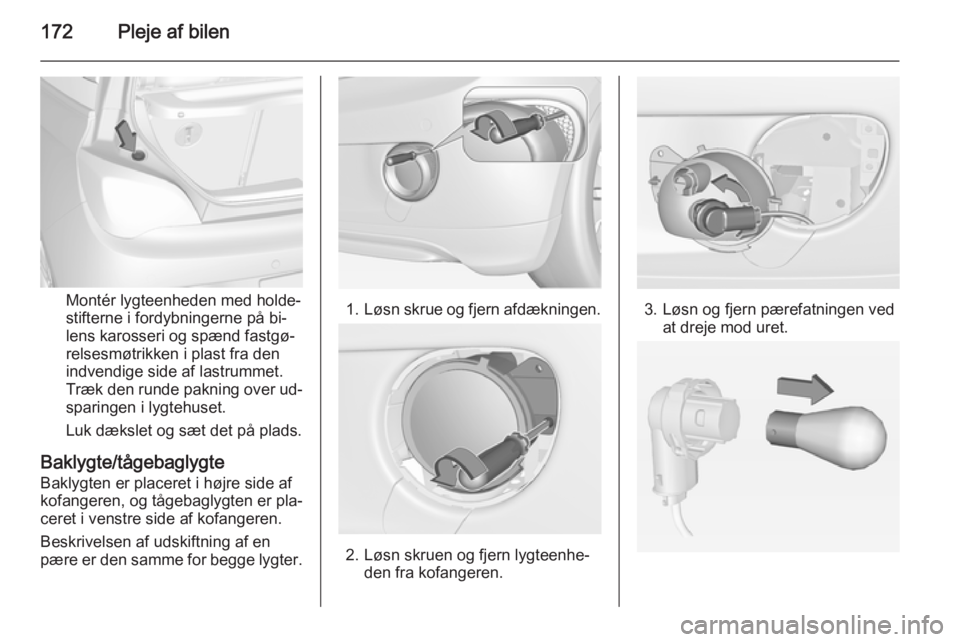

Montér lygteenheden med holde‐
stifterne i fordybningerne på bi‐
lens karosseri og spænd fastgø‐
relsesmøtrikken i plast fra den
indvendige side af lastrummet.
Træk den runde pakning over ud‐
sparingen i lygtehuset.
Luk dækslet og sæt det på plads.
Baklygte/tågebaglygte
Baklygten er placeret i højre side af
kofangeren, og tågebaglygten er pla‐
ceret i venstre side af kofangeren.
Beskrivelsen af udskiftning af en
pære er den samme for begge lygter.1. Løsn skrue og fjern afdækningen.
2. Løsn skruen og fjern lygteenhe‐
den fra kofangeren.
3. Løsn og fjern pærefatningen vedat dreje mod uret.

Pleje af bilen173

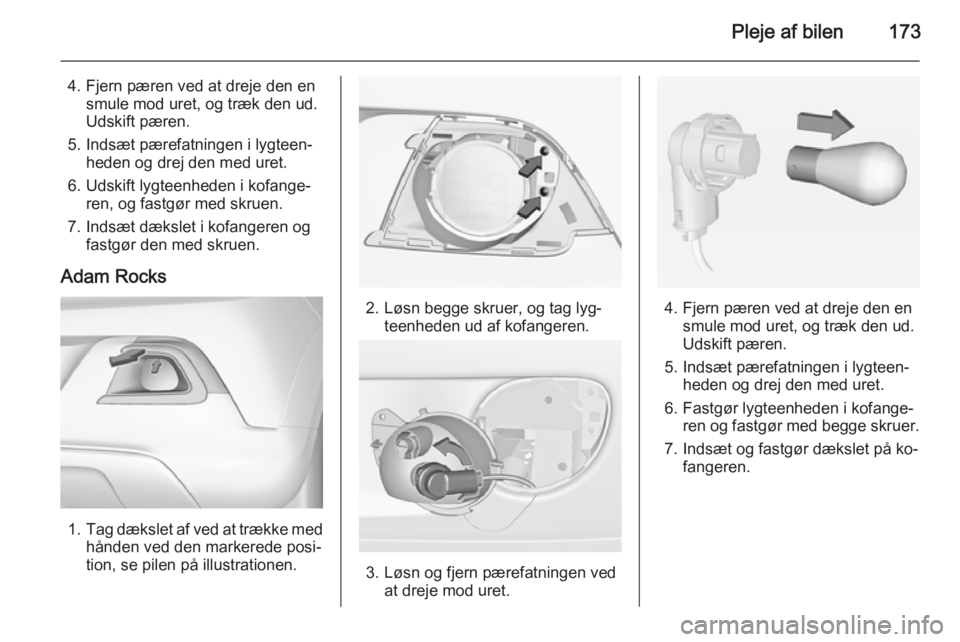

4. Fjern pæren ved at dreje den ensmule mod uret, og træk den ud.
Udskift pæren.
5. Indsæt pærefatningen i lygteen‐ heden og drej den med uret.
6. Udskift lygteenheden i kofange‐ ren, og fastgør med skruen.
7. Indsæt dækslet i kofangeren og fastgør den med skruen.
Adam Rocks
1. Tag dækslet af ved at trække med
hånden ved den markerede posi‐
tion, se pilen på illustrationen.
2. Løsn begge skruer, og tag lyg‐ teenheden ud af kofangeren.
3. Løsn og fjern pærefatningen vedat dreje mod uret.
4. Fjern pæren ved at dreje den en smule mod uret, og træk den ud.
Udskift pæren.
5. Indsæt pærefatningen i lygteen‐ heden og drej den med uret.
6. Fastgør lygteenheden i kofange‐ ren og fastgør med begge skruer.
7. Indsæt og fastgør dækslet på ko‐ fangeren.

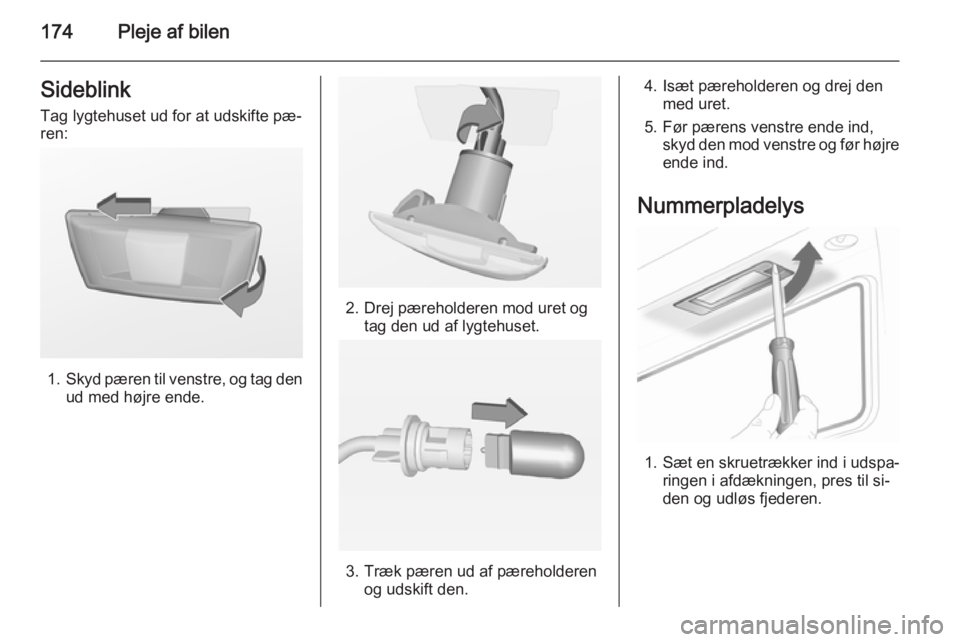

174Pleje af bilenSideblink
Tag lygtehuset ud for at udskifte pæ‐
ren:
1. Skyd pæren til venstre, og tag den
ud med højre ende.
2. Drej pæreholderen mod uret og tag den ud af lygtehuset.
3. Træk pæren ud af pæreholderenog udskift den.
4. Isæt pæreholderen og drej denmed uret.
5. Før pærens venstre ende ind, skyd den mod venstre og før højre
ende ind.
Nummerpladelys
1. Sæt en skruetrækker ind i udspa‐ ringen i afdækningen, pres til si‐
den og udløs fjederen.

Pleje af bilen175
2.Tag lygten ud nedefra, pas på ikke
at trække i ledningen.
3. Fjern pæreholder fra lygtehuset ved at dreje den mod uret.
4. Træk pæren ud af pæreholderen og udskift den.
5. Indsæt pæreholderen i lygtehyset
og drej den med uret.
6. Sæt lampen i kofangeren og lad den gå i hak.
Kabinelys
Kabinelys, læselamper
Få pærerne udskiftet af et værksted.
Lampe i lastrum
Få pærerne udskiftet af et værksted.
Loftslys
Få pærerne udskiftet af et værksted.
Omgivelseslys Få pærerne udskiftet af et værksted.
"Starlight"-panel
Få pærerne udskiftet af et værksted.
Instrumentlys Få pærerne udskiftet af et værksted.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er to sikringsbokse i bilen: ■ fortil i venstre side af motorrummet,
■ i venstrestyrede biler bag lyskon‐ takten, eller i højrestyrede biler,
bag handskerummet.
Inden man udskifter en sikring, skal
der slukkes for den pågældende kon‐
takt, og tændingen afbrydes.

176Pleje af bilen

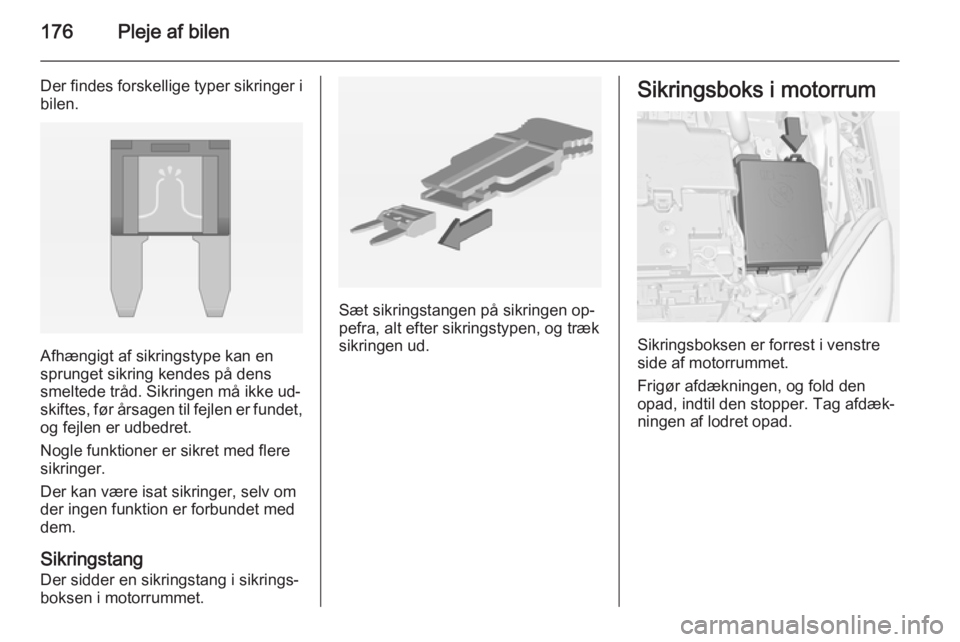

Der findes forskellige typer sikringer i
bilen.
Afhængigt af sikringstype kan en
sprunget sikring kendes på dens
smeltede tråd. Sikringen må ikke ud‐
skiftes, før årsagen til fejlen er fundet,
og fejlen er udbedret.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Sikringstang
Der sidder en sikringstang i sikrings‐ boksen i motorrummet.
Sæt sikringstangen på sikringen op‐
pefra, alt efter sikringstypen, og træk
sikringen ud.
Sikringsboks i motorrum
Sikringsboksen er forrest i venstre
side af motorrummet.
Frigør afdækningen, og fold den opad, indtil den stopper. Tag afdæk‐
ningen af lodret opad.

Pleje af bilen177
Nr.Strømkreds1-2Sidespejlskontakt3Karrosseristyreenhed4Foldesoltag/chassisstyremodul5ABS6Kørelys, venstre7-8Karrosseristyreenhed9Bilbatterisensor10Forlygteregulering/TPMS/folde‐
soltag11Bagrudevisker12Rude, afdugning13Kørelys, højre14Spejl, afdugning15-Nr.Strømkreds16Chassisstyremodul/LPG-
system17Bakspejl18Motorstyreenhed19Brændstofpumpe20-21Indsprøjtningsspole22-23Indsprøjtningssystem24Sprinklersystem25Lygter26Motorstyreenhed27-28Motorstyreenhed29Motorstyreenhed30-31Venstre forlygte

178Pleje af bilen
Nr.Strømkreds32Højre forlygte33Motorstyreenhed34Horn35Kobling36-Nr.Strømkreds1ABS-pumpe2Forrudevisker3Blæser4Instrumentbræt5-6-7Elektrisk vakuumpumpe8Køleblæser lav9Køleblæser høj10Køleventilator/elektrisk vakuum‐
pumpe11Starter
Når de defekte sikringer er skiftet, luk‐ kes sikringsboksens låg, og der tryk‐
kes, indtil det går i hak.
Hvis sikringsboksens låg ikke er luk‐
ket korrekt, kan der opstå fejl.
