Bilvård169

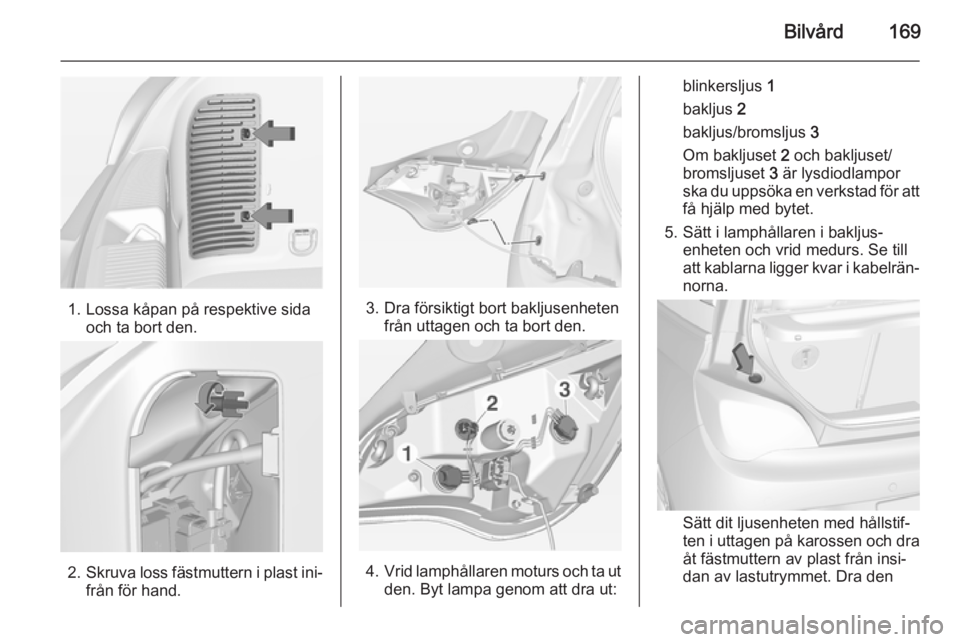

1. Lossa kåpan på respektive sidaoch ta bort den.
2.Skruva loss fästmuttern i plast ini‐
från för hand.
3. Dra försiktigt bort bakljusenheten från uttagen och ta bort den.
4. Vrid lamphållaren moturs och ta ut
den. Byt lampa genom att dra ut:
blinkersljus 1
bakljus 2
bakljus/bromsljus 3
Om bakljuset 2 och bakljuset/
bromsljuset 3 är lysdiodlampor
ska du uppsöka en verkstad för att få hjälp med bytet.
5. Sätt i lamphållaren i bakljus‐ enheten och vrid medurs. Se till
att kablarna ligger kvar i kabelrän‐ norna.
Sätt dit ljusenheten med hållstif‐
ten i uttagen på karossen och dra
åt fästmuttern av plast från insi‐
dan av lastutrymmet. Dra den

170Bilvård
runda packningen över urtaget ilamphöljet.
Stäng skyddet och fäst det.
Backljus/dimbakljus
Backljuset är placerat på stötfång‐
arens högra sida och dimbakljuset är
placerat på stötfångarens vänstra
sida.
Byte av lampor utförs på samma sätt
för båda lamporna.
1. Lossa skruven och ta loss luckan.
2. Lossa skruven och ta bort ljusen‐
heten från stötfångaren.
3.Lossa och ta bort glödlampshålla‐
ren genom att vrida moturs.
4. Ta bort lampan genom att vrida den an aning moturs och dra ut
den. Sätt i en ny glödlampa.
5. Sätt in lamphållaren i enheten och
vrid den medurs.
6. Sätt in ljusenheten i stötfångaren och fäst den med skruven.
7. Sätt på luckan i stötfångaren och fäst med skruven.

Bilvård171
Adam Rocks
1.Ta bort luckan genom att dra med
handen på den markerade posi‐
tionen, se pil på bilden.
2. Lossa båda skruvarna och ta bort
lampenheten från stötfångaren.
3. Lossa och ta bort glödlampshålla‐
ren genom att vrida moturs.
4. Ta bort lampan genom att vrida den an aning moturs och dra ut
den. Sätt i en ny glödlampa.
5. Sätt in lamphållaren i enheten och
vrid den medurs.
6. Sätt dit ljusenheten på stötfång‐ aren och dra åt med båda skru‐
varna.
7. Sätt in luckan så att den går i in‐ grepp i stötfångaren.
Sidoblinkers
Ta bort lamphöljet för att byta glöd‐
lampan:

172Bilvård

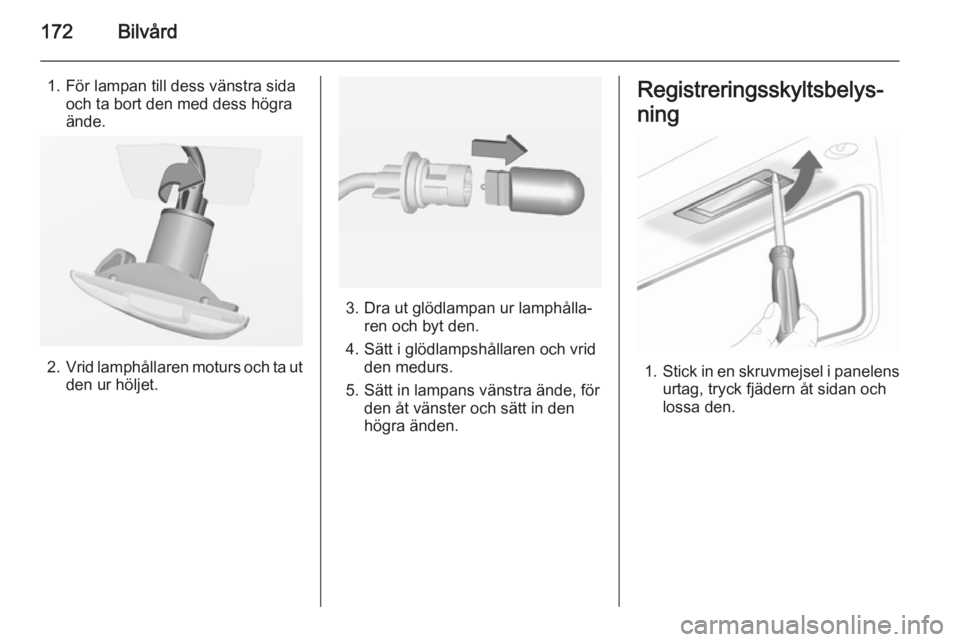

1. För lampan till dess vänstra sidaoch ta bort den med dess högra
ände.
2. Vrid lamphållaren moturs och ta ut
den ur höljet.
3. Dra ut glödlampan ur lamphålla‐ ren och byt den.
4. Sätt i glödlampshållaren och vrid den medurs.
5. Sätt in lampans vänstra ände, för den åt vänster och sätt in den
högra änden.
Registreringsskyltsbelys‐
ning
1. Stick in en skruvmejsel i panelens
urtag, tryck fjädern åt sidan och
lossa den.

Bilvård173

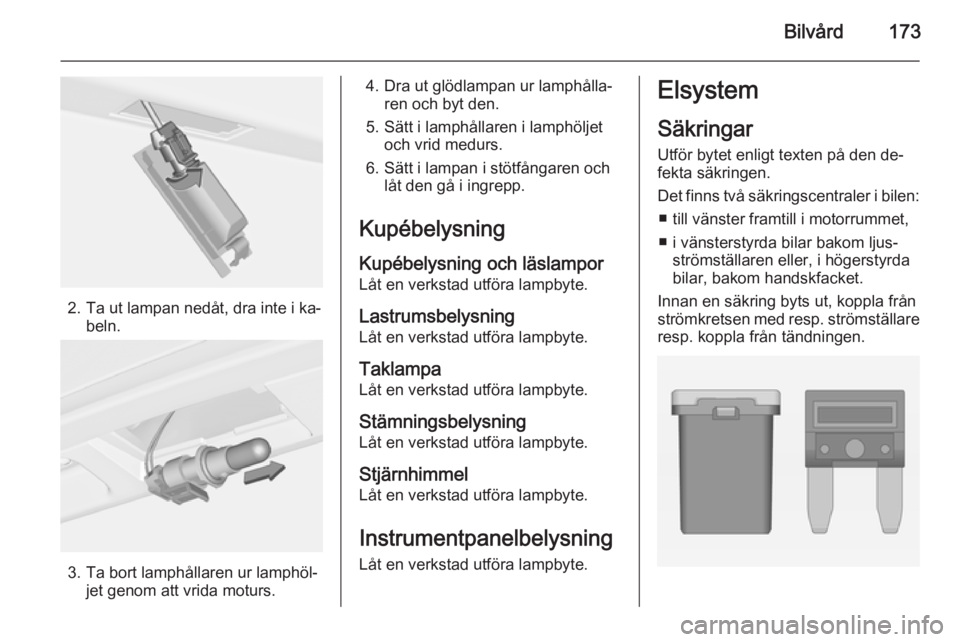

2. Ta ut lampan nedåt, dra inte i ka‐beln.
3. Ta bort lamphållaren ur lamphöl‐ jet genom att vrida moturs.
4. Dra ut glödlampan ur lamphålla‐ren och byt den.
5. Sätt i lamphållaren i lamphöljet och vrid medurs.
6. Sätt i lampan i stötfångaren och låt den gå i ingrepp.
Kupébelysning Kupébelysning och läslampor
Låt en verkstad utföra lampbyte.
Lastrumsbelysning
Låt en verkstad utföra lampbyte.
Taklampa
Låt en verkstad utföra lampbyte.
Stämningsbelysning Låt en verkstad utföra lampbyte.
Stjärnhimmel
Låt en verkstad utföra lampbyte.
Instrumentpanelbelysning
Låt en verkstad utföra lampbyte.Elsystem
Säkringar Utför bytet enligt texten på den de‐
fekta säkringen.
Det finns två säkringscentraler i bilen: ■ till vänster framtill i motorrummet,■ i vänsterstyrda bilar bakom ljus‐ strömställaren eller, i högerstyrda
bilar, bakom handskfacket.
Innan en säkring byts ut, koppla från strömkretsen med resp. strömställare resp. koppla från tändningen.

174Bilvård
Det finns olika typer av säkringar i
bilen.

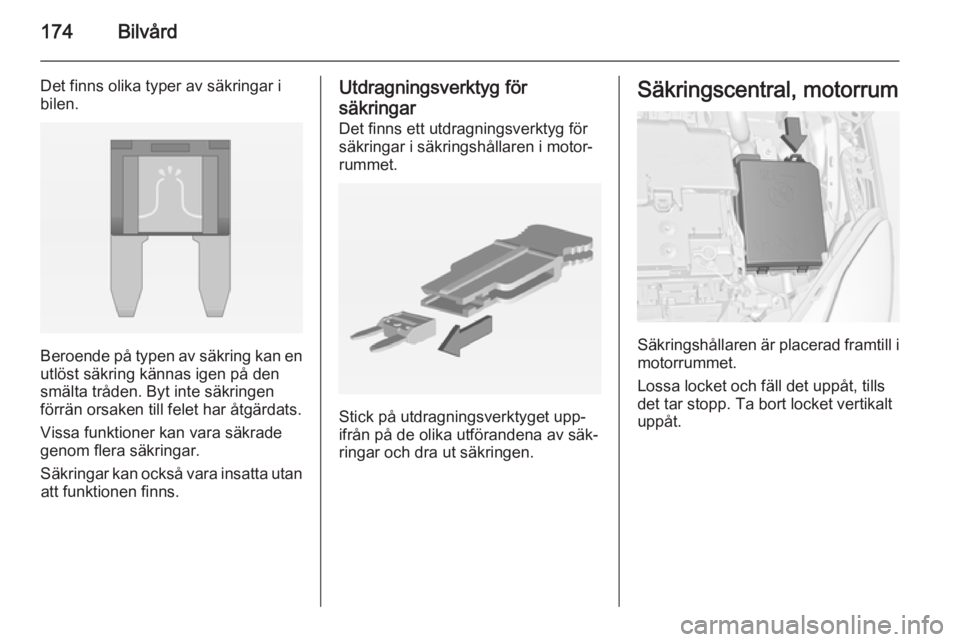

Beroende på typen av säkring kan en utlöst säkring kännas igen på den
smälta tråden. Byt inte säkringen
förrän orsaken till felet har åtgärdats.
Vissa funktioner kan vara säkrade
genom flera säkringar.
Säkringar kan också vara insatta utan att funktionen finns.
Utdragningsverktyg för
säkringar Det finns ett utdragningsverktyg för
säkringar i säkringshållaren i motor‐
rummet.
Stick på utdragningsverktyget upp‐
ifrån på de olika utförandena av säk‐
ringar och dra ut säkringen.
Säkringscentral, motorrum
Säkringshållaren är placerad framtill i motorrummet.
Lossa locket och fäll det uppåt, tills
det tar stopp. Ta bort locket vertikalt
uppåt.

Bilvård175
NrStrömkrets1–2Strömställare för ytterspegel3Karosstyrenhet4Hopfällbar taklucka/chassistyr‐
modul5ABS6Varselljus vänster7–8Karosstyrenhet9Bilbatteriets givare10Strålkastarnivåreglering/TPMS/
hopfällbar taklucka11Bakre torkare12Avimning, fönster13Varselljus höger14Avimning, spegel15–NrStrömkrets16Chassistyrmodul/LPG-system17Innerbackspegel18Motorstyrenhet19Bränslepump20–21Insprutningsspole22–23Insprutningssystem24Spolarsystem25Belysningssystem26Motorstyrenhet27–28Motorstyrenhet29Motorstyrenhet30–31Vänster strålkastare32Höger strålkastare

176Bilvård
NrStrömkrets33Motorstyrenhet34Signalhorn35Koppling36–NrStrömkrets1ABS-pump2Främre torkare3Fläkt4Instrumentpanel5–6–7Elektrisk vakuumpump8Kylfläkt, låg9Kylfläkt, hög10Kylarfläkt/elektrisk vakuumpump11Startmotor
När de trasiga säkringarna har bytts
stänger du säkringshållarens lock och trycker fast det i låst läge.
Om säkringshållarens lock inte är ord‐
entligt stängt kan funktionsfel inträffa.

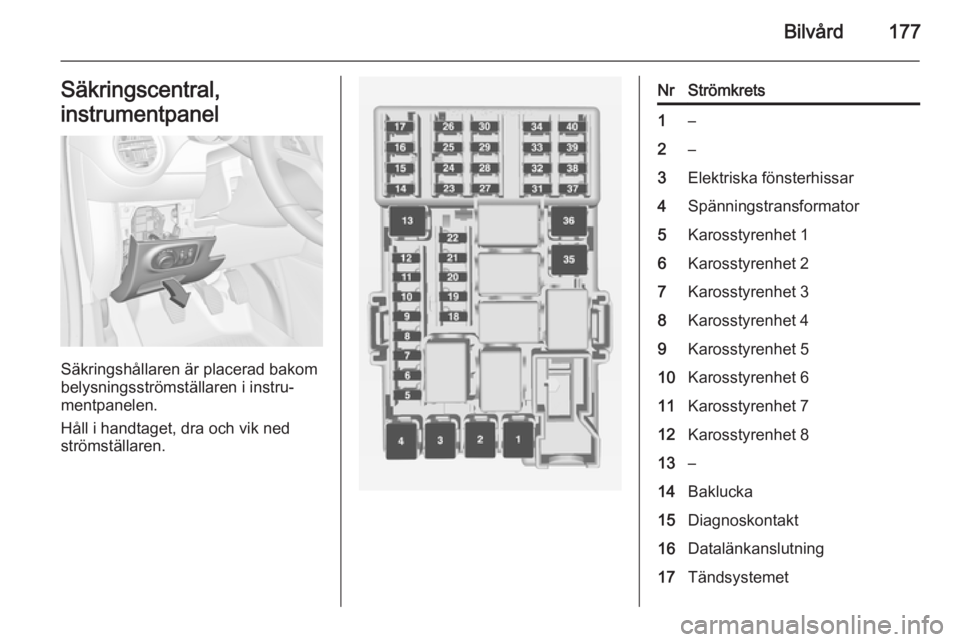

Bilvård177Säkringscentral,
instrumentpanel
Säkringshållaren är placerad bakom
belysningsströmställaren i instru‐ mentpanelen.
Håll i handtaget, dra och vik ned
strömställaren.
NrStrömkrets1–2–3Elektriska fönsterhissar4Spänningstransformator5Karosstyrenhet 16Karosstyrenhet 27Karosstyrenhet 38Karosstyrenhet 49Karosstyrenhet 510Karosstyrenhet 611Karosstyrenhet 712Karosstyrenhet 813–14Baklucka15Diagnoskontakt16Datalänkanslutning17Tändsystemet

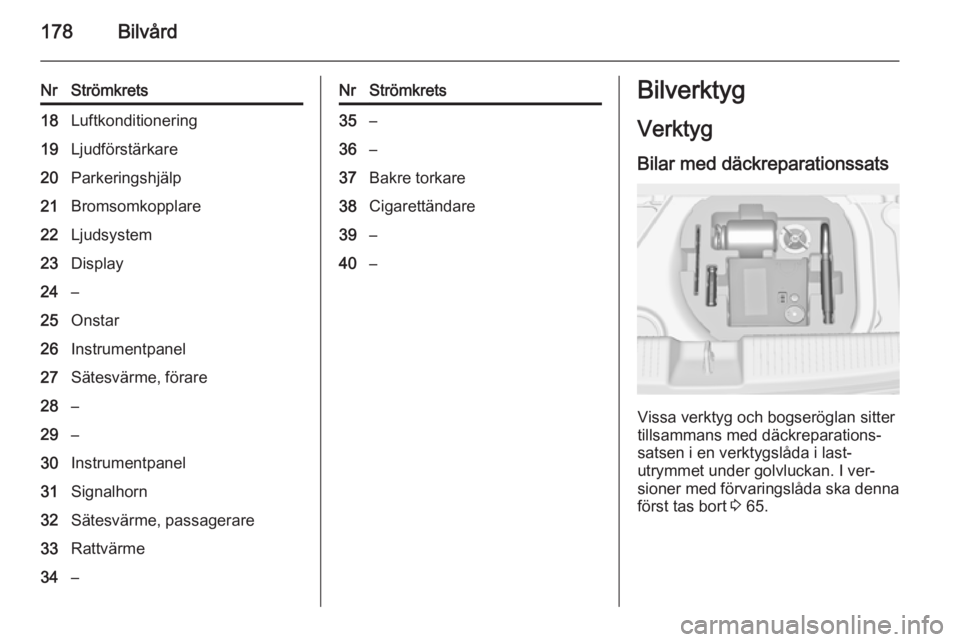

178Bilvård
NrStrömkrets18Luftkonditionering19Ljudförstärkare20Parkeringshjälp21Bromsomkopplare22Ljudsystem23Display24–25Onstar26Instrumentpanel27Sätesvärme, förare28–29–30Instrumentpanel31Signalhorn32Sätesvärme, passagerare33Rattvärme34–NrStrömkrets35–36–37Bakre torkare38Cigarettändare39–40–BilverktygVerktyg
Bilar med däckreparationssats
Vissa verktyg och bogseröglan sitter
tillsammans med däckreparations‐
satsen i en verktygslåda i last‐
utrymmet under golvluckan. I ver‐
sioner med förvaringslåda ska denna först tas bort 3 65.
