Guida e funzionamento149
Taratura del sistema
Se le spie c e b si accendono con‐
temporaneamente, il sistema del ser‐ vosterzo necessita di una taratura.
Ciò può accadere per es. in caso di
rotazione del volante ad accensione
disinserita. In questo caso, inserire
l'accensione ruotare il volate una volta da fine corsa a fine corsa.
Se le spie c e b non si spengono
dopo la taratura, rivolgersi a un'offi‐
cina.Sistemi di assistenza al
conducente9 Avvertenza
I sistemi di assistenza al condu‐
cente vengono sviluppati come ausilio per il guidatore e non per
sostituirne l'attenzione.
Quando è alla guida, il conducente si assume la completa responsa‐
bilità di ciò che comporta.
Quando si utilizzano sistemi di as‐
sistenza al conducente prestare
sempre attenzione alla situazione
del traffico in corso.
Controllo automatico della
velocità di crociera
Il controllo automatico della velocità
di crociera può memorizzare e man‐
tenere velocità comprese tra
30 km/h e 200 km/h circa. Variazioni
rispetto alle velocità memorizzate
possono verificarsi sui tratti in salita o
in discesa.
Per motivi di sicurezza il controllo au‐ tomatico della velocità di crociera non può essere attivato finché il freno apedale non viene azionato una volta.
Non può essere attivato in prima.
Non utilizzare il controllo automatico
della velocità di crociera qualora non
sia opportuno il mantenimento di una
velocità costante.
Veicoli con cambio manuale
automatizzato:
Azionare il controllo automatico della
velocità di crociera solo in modalità
automatica.
Spia di controllo m 3 95.

150Guida e funzionamento
Accensione
Premere il pulsante m; la spia m nel
quadro strumenti si accende in bianco.
Attivazione
Accelerare fino alla velocità deside‐
rata e ruotare la rotella in posizione
SET/- . La velocità attuale viene me‐
morizzata e mantenuta. La spia m nel
quadro strumenti si accende in verde. Il pedale dell'acceleratore può essere
rilasciato.
La velocità del veicolo può essere au‐ mentata premendo il pedale dell'ac‐
celeratore. Rilasciando il pedale del‐
l'acceleratore, il veicolo torna alla ve‐
locità memorizzata in precedenza.
Il controllo automatico della velocità
di crociera rimane attivo durante il
cambio marcia.
Aumento
Con il controllo automatico della ve‐
locità di crociera attivo, tenere la ro‐
tella girata in posizione RES/+ o gi‐rarla leggermente più volte in posi‐
zione RES/+ : la velocità aumenta co‐
stantemente o a piccoli intervalli.
In alternativa, accelerare fino alla ve‐
locità desiderata e memorizzarla gi‐
rando la rotella in posizione SET/-.
Riduzione
Con il controllo automatico della ve‐
locità di crociera attivo, tenere la ro‐
tella girata in posizione SET/- o girarla
leggermente più volte in posizione
SET/- : la velocità diminuisce costan‐
temente o a piccoli intervalli.
Disattivazione
Premere il pulsante y; la spia m nel
quadro strumenti si accende in
bianco. Il controllo automatico della
velocità di crociera è disattivato. L'ul‐
tima velocità memorizzata resta in
memoria per un ripristino successivo
della velocità.
Disattivazione automatica: ■ La velocità del veicolo è inferiore a 30 km/ora circa.
■ La velocità del veicolo supera i 200 km/ora circa.
■ Il pedale del freno è premuto.
■ Il pedale della frizione è premuto per alcuni secondi.
■ La velocità del motore rientra in li‐ miti molto bassi.
■ Il sistema di controllo della trazione
o il controllo elettronico della stabi‐
lità è funzionante.

Guida e funzionamento151
Ripristino della velocità
memorizzata
Ruotare la rotella sulla posi‐
zione RES/+ ad una velocità supe‐
riore a 30 km/h. Si raggiunge la velo‐
cità precedentemente impostata.
Disattivazione
Premere il pulsante m; la spia m nel
quadro strumenti si spegne. La velo‐
cità memorizzata viene cancellata.
Disinserendo l'accensione si disinse‐
risce anche il cruise control e la velo‐ cità memorizzata viene cancellata.
Limitatore di velocità Il limitatore di velocità impedisce al
conducente di superare una velocità di marcia massima impostata.
La velocità massima può essere im‐
postata a un valore superiore a
25 km/h.
Il conducente può accelerare solo
fino alla velocità preimpostata. Even‐
tuali scostamenti dal limite di velocità
impostato possono verificarsi solo in
discesa.Il limite di velocità preimpostato è vi‐
sualizzato nel Driver Information Cen‐
tre quando il sistema è attivo.
Attivazione
Premere il pulsante L. Se il controllo
automatico della velocità di crociera è
stato attivato prima, questo viene di‐
sinserito all'attivazione del limitatore
di velocità e la spia m si spegne.
Impostazione del limite di
velocità
Con il limitatore di velocità attivo, te‐
nere la rotella su RES/+ o posizio‐
narla brevemente e ripetutamente su
RES/+ fino alla visualizzazione della
velocità massima desiderata sul
Driver Information Centre.
In alternativa, accelerare fino alla ve‐
locità desiderata e ruotare breve‐
mente la rotella in posizione SET/-; la
velocità attuale viene memorizzata
come velocità massima. Il limite di ve‐
locità viene visualizzato nel Driver In‐ formation Centre.
Modifica del limite di velocità
Con il limitatore di velocità attivo, po‐
sizionare la rotella su RES/+ per au‐
mentare la velocità massima deside‐ rata o SET/- per diminuirla.

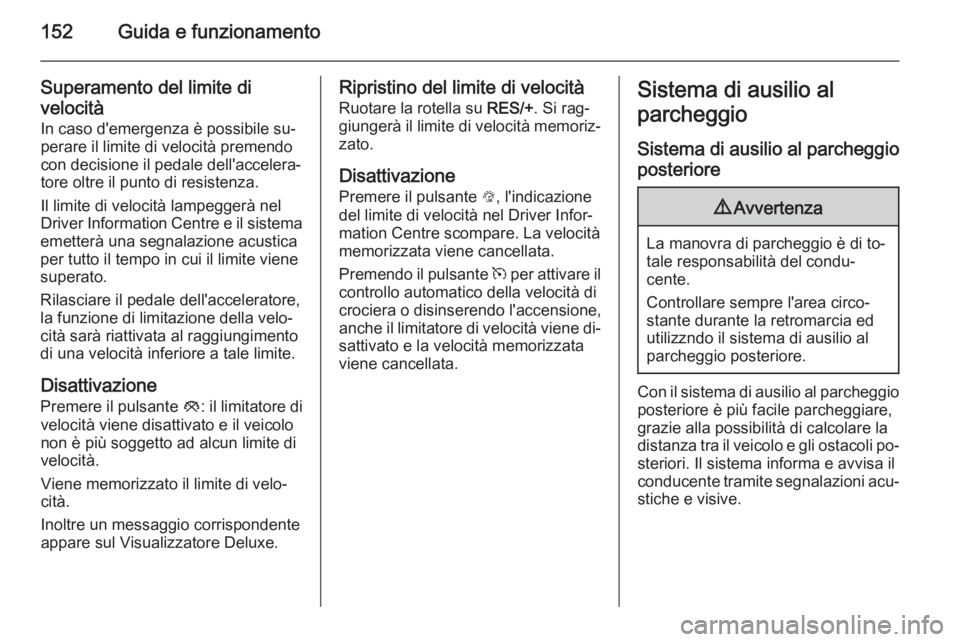

152Guida e funzionamento
Superamento del limite di
velocità
In caso d'emergenza è possibile su‐
perare il limite di velocità premendo
con decisione il pedale dell'accelera‐
tore oltre il punto di resistenza.
Il limite di velocità lampeggerà nel
Driver Information Centre e il sistema
emetterà una segnalazione acustica
per tutto il tempo in cui il limite viene
superato.
Rilasciare il pedale dell'acceleratore,
la funzione di limitazione della velo‐
cità sarà riattivata al raggiungimento
di una velocità inferiore a tale limite.
Disattivazione
Premere il pulsante y: il limitatore di
velocità viene disattivato e il veicolo
non è più soggetto ad alcun limite di
velocità.
Viene memorizzato il limite di velo‐
cità.
Inoltre un messaggio corrispondente
appare sul Visualizzatore Deluxe.Ripristino del limite di velocità
Ruotare la rotella su RES/+. Si rag‐
giungerà il limite di velocità memoriz‐ zato.
Disattivazione Premere il pulsante L, l'indicazione
del limite di velocità nel Driver Infor‐ mation Centre scompare. La velocità
memorizzata viene cancellata.
Premendo il pulsante m per attivare il
controllo automatico della velocità di
crociera o disinserendo l'accensione,
anche il limitatore di velocità viene di‐
sattivato e la velocità memorizzata
viene cancellata.Sistema di ausilio al
parcheggio
Sistema di ausilio al parcheggio posteriore9 Avvertenza
La manovra di parcheggio è di to‐
tale responsabilità del condu‐
cente.
Controllare sempre l'area circo‐
stante durante la retromarcia ed utilizzndo il sistema di ausilio al
parcheggio posteriore.
Con il sistema di ausilio al parcheggio
posteriore è più facile parcheggiare,
grazie alla possibilità di calcolare la
distanza tra il veicolo e gli ostacoli po‐
steriori. Il sistema informa e avvisa il
conducente tramite segnalazioni acu‐ stiche e visive.

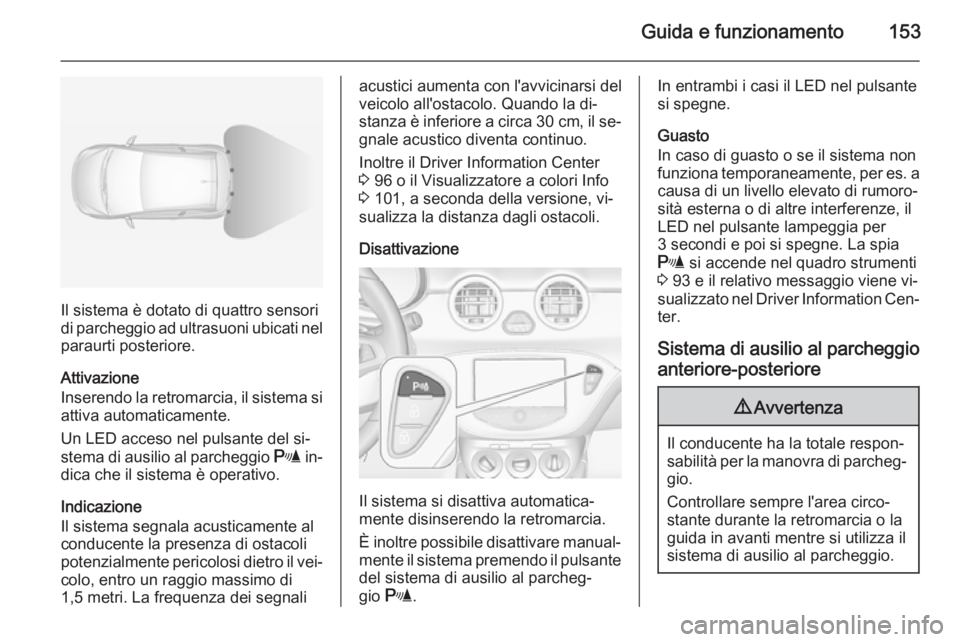

Guida e funzionamento153
Il sistema è dotato di quattro sensori
di parcheggio ad ultrasuoni ubicati nel
paraurti posteriore.
Attivazione
Inserendo la retromarcia, il sistema si attiva automaticamente.
Un LED acceso nel pulsante del si‐
stema di ausilio al parcheggio r in‐
dica che il sistema è operativo.
Indicazione
Il sistema segnala acusticamente al
conducente la presenza di ostacoli
potenzialmente pericolosi dietro il vei‐ colo, entro un raggio massimo di
1,5 metri. La frequenza dei segnali
acustici aumenta con l'avvicinarsi del
veicolo all'ostacolo. Quando la di‐
stanza è inferiore a circa 30 cm, il se‐
gnale acustico diventa continuo.
Inoltre il Driver Information Center
3 96 o il Visualizzatore a colori Info
3 101, a seconda della versione, vi‐
sualizza la distanza dagli ostacoli.
Disattivazione
Il sistema si disattiva automatica‐
mente disinserendo la retromarcia.
È inoltre possibile disattivare manual‐ mente il sistema premendo il pulsante
del sistema di ausilio al parcheg‐
gio r .
In entrambi i casi il LED nel pulsante
si spegne.
Guasto
In caso di guasto o se il sistema non
funziona temporaneamente, per es. a
causa di un livello elevato di rumoro‐
sità esterna o di altre interferenze, il
LED nel pulsante lampeggia per
3 secondi e poi si spegne. La spia
r si accende nel quadro strumenti
3 93 e il relativo messaggio viene vi‐
sualizzato nel Driver Information Cen‐ ter.
Sistema di ausilio al parcheggio anteriore-posteriore9 Avvertenza
Il conducente ha la totale respon‐
sabilità per la manovra di parcheg‐ gio.
Controllare sempre l'area circo‐
stante durante la retromarcia o la
guida in avanti mentre si utilizza il
sistema di ausilio al parcheggio.

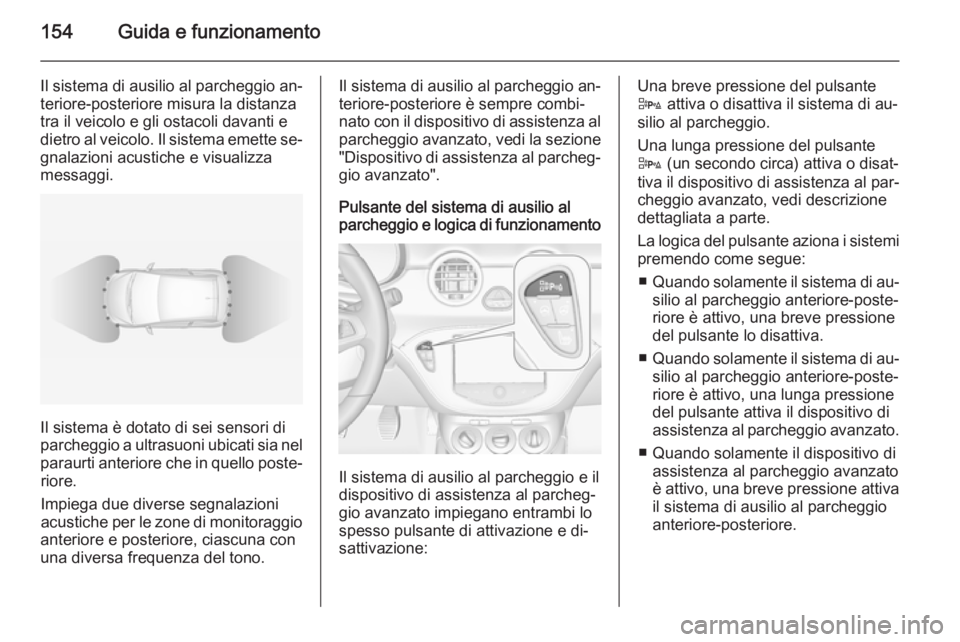

154Guida e funzionamento
Il sistema di ausilio al parcheggio an‐teriore-posteriore misura la distanza
tra il veicolo e gli ostacoli davanti e
dietro al veicolo. Il sistema emette se‐
gnalazioni acustiche e visualizza
messaggi.
Il sistema è dotato di sei sensori di
parcheggio a ultrasuoni ubicati sia nel paraurti anteriore che in quello poste‐ riore.
Impiega due diverse segnalazioni
acustiche per le zone di monitoraggio
anteriore e posteriore, ciascuna con
una diversa frequenza del tono.
Il sistema di ausilio al parcheggio an‐ teriore-posteriore è sempre combi‐
nato con il dispositivo di assistenza al
parcheggio avanzato, vedi la sezione
"Dispositivo di assistenza al parcheg‐ gio avanzato".
Pulsante del sistema di ausilio al
parcheggio e logica di funzionamento
Il sistema di ausilio al parcheggio e il
dispositivo di assistenza al parcheg‐
gio avanzato impiegano entrambi lo
spesso pulsante di attivazione e di‐
sattivazione:
Una breve pressione del pulsante
D attiva o disattiva il sistema di au‐
silio al parcheggio.
Una lunga pressione del pulsante
D (un secondo circa) attiva o disat‐
tiva il dispositivo di assistenza al par‐
cheggio avanzato, vedi descrizione
dettagliata a parte.
La logica del pulsante aziona i sistemi premendo come segue:
■ Quando solamente il sistema di au‐
silio al parcheggio anteriore-poste‐
riore è attivo, una breve pressione
del pulsante lo disattiva.
■ Quando solamente il sistema di au‐
silio al parcheggio anteriore-poste‐
riore è attivo, una lunga pressione
del pulsante attiva il dispositivo di
assistenza al parcheggio avanzato.
■ Quando solamente il dispositivo di assistenza al parcheggio avanzato
è attivo, una breve pressione attiva
il sistema di ausilio al parcheggio anteriore-posteriore.

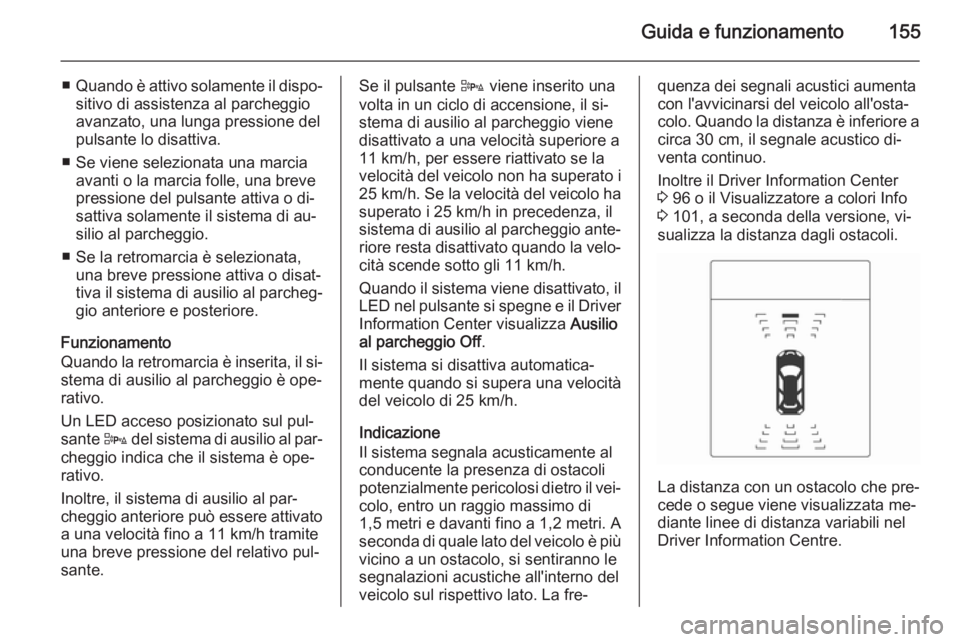

Guida e funzionamento155
■Quando è attivo solamente il dispo‐
sitivo di assistenza al parcheggio
avanzato, una lunga pressione del
pulsante lo disattiva.
■ Se viene selezionata una marcia avanti o la marcia folle, una breve
pressione del pulsante attiva o di‐
sattiva solamente il sistema di au‐
silio al parcheggio.
■ Se la retromarcia è selezionata, una breve pressione attiva o disat‐
tiva il sistema di ausilio al parcheg‐
gio anteriore e posteriore.
Funzionamento
Quando la retromarcia è inserita, il si‐ stema di ausilio al parcheggio è ope‐
rativo.
Un LED acceso posizionato sul pul‐
sante D del sistema di ausilio al par‐
cheggio indica che il sistema è ope‐
rativo.
Inoltre, il sistema di ausilio al par‐
cheggio anteriore può essere attivato
a una velocità fino a 11 km/h tramite
una breve pressione del relativo pul‐
sante.Se il pulsante D viene inserito una
volta in un ciclo di accensione, il si‐
stema di ausilio al parcheggio viene
disattivato a una velocità superiore a 11 km/h, per essere riattivato se la
velocità del veicolo non ha superato i 25 km/h . Se la velocità del veicolo ha
superato i 25 km/h in precedenza, il
sistema di ausilio al parcheggio ante‐
riore resta disattivato quando la velo‐
cità scende sotto gli 11 km/h.
Quando il sistema viene disattivato, il LED nel pulsante si spegne e il Driver
Information Center visualizza Ausilio
al parcheggio Off .
Il sistema si disattiva automatica‐ mente quando si supera una velocità
del veicolo di 25 km/h.
Indicazione
Il sistema segnala acusticamente al
conducente la presenza di ostacoli
potenzialmente pericolosi dietro il vei‐ colo, entro un raggio massimo di1,5 metri e davanti fino a 1,2 metri. A
seconda di quale lato del veicolo è più vicino a un ostacolo, si sentiranno le
segnalazioni acustiche all'interno del
veicolo sul rispettivo lato. La fre‐quenza dei segnali acustici aumenta
con l'avvicinarsi del veicolo all'osta‐
colo. Quando la distanza è inferiore a
circa 30 cm, il segnale acustico di‐
venta continuo.
Inoltre il Driver Information Center
3 96 o il Visualizzatore a colori Info
3 101, a seconda della versione, vi‐
sualizza la distanza dagli ostacoli.
La distanza con un ostacolo che pre‐
cede o segue viene visualizzata me‐
diante linee di distanza variabili nel
Driver Information Centre.

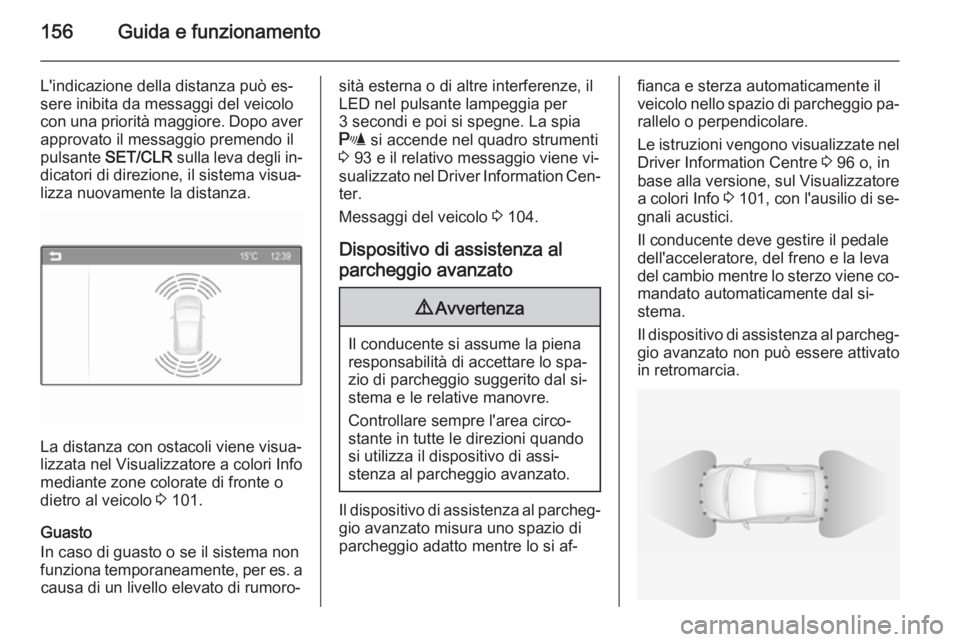

156Guida e funzionamento
L'indicazione della distanza può es‐
sere inibita da messaggi del veicolo
con una priorità maggiore. Dopo aver approvato il messaggio premendo il
pulsante SET/CLR sulla leva degli in‐
dicatori di direzione, il sistema visua‐
lizza nuovamente la distanza.
La distanza con ostacoli viene visua‐
lizzata nel Visualizzatore a colori Info
mediante zone colorate di fronte o
dietro al veicolo 3 101.
Guasto
In caso di guasto o se il sistema non
funziona temporaneamente, per es. a causa di un livello elevato di rumoro‐
sità esterna o di altre interferenze, il
LED nel pulsante lampeggia per
3 secondi e poi si spegne. La spia
r si accende nel quadro strumenti
3 93 e il relativo messaggio viene vi‐
sualizzato nel Driver Information Cen‐
ter.
Messaggi del veicolo 3 104.
Dispositivo di assistenza al
parcheggio avanzato9 Avvertenza
Il conducente si assume la piena
responsabilità di accettare lo spa‐
zio di parcheggio suggerito dal si‐
stema e le relative manovre.
Controllare sempre l'area circo‐ stante in tutte le direzioni quando
si utilizza il dispositivo di assi‐
stenza al parcheggio avanzato.
Il dispositivo di assistenza al parcheg‐
gio avanzato misura uno spazio di
parcheggio adatto mentre lo si af‐
fianca e sterza automaticamente il
veicolo nello spazio di parcheggio pa‐ rallelo o perpendicolare.
Le istruzioni vengono visualizzate nel
Driver Information Centre 3 96 o, in
base alla versione, sul Visualizzatore a colori Info 3 101 , con l'ausilio di se‐
gnali acustici.
Il conducente deve gestire il pedale
dell'acceleratore, del freno e la leva
del cambio mentre lo sterzo viene co‐ mandato automaticamente dal si‐
stema.
Il dispositivo di assistenza al parcheg‐
gio avanzato non può essere attivato
in retromarcia.

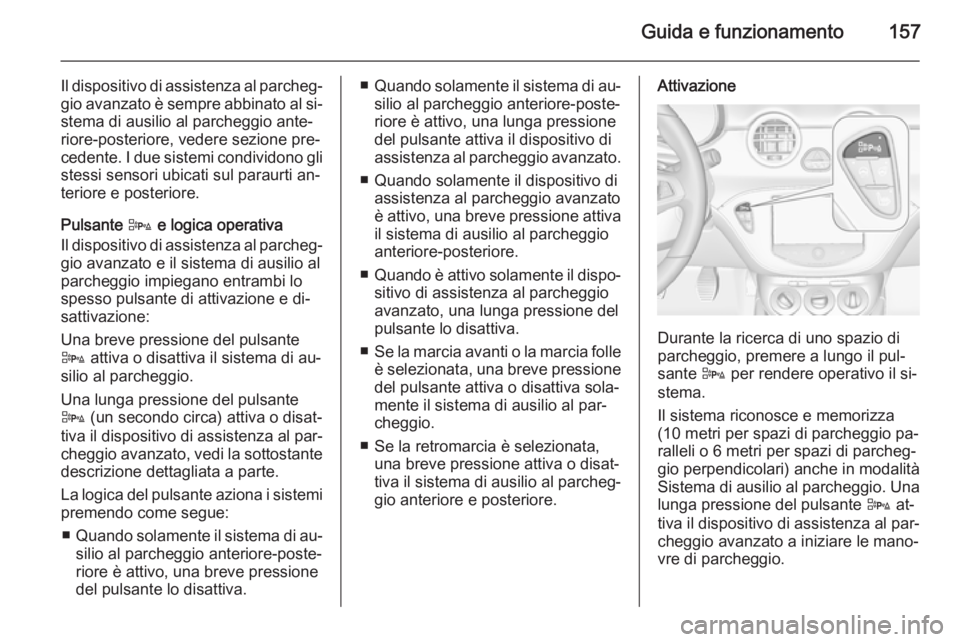

Guida e funzionamento157
Il dispositivo di assistenza al parcheg‐
gio avanzato è sempre abbinato al si‐
stema di ausilio al parcheggio ante‐
riore-posteriore, vedere sezione pre‐ cedente. I due sistemi condividono gli stessi sensori ubicati sul paraurti an‐
teriore e posteriore.
Pulsante D e logica operativa
Il dispositivo di assistenza al parcheg‐
gio avanzato e il sistema di ausilio al parcheggio impiegano entrambi lo
spesso pulsante di attivazione e di‐
sattivazione:
Una breve pressione del pulsante
D attiva o disattiva il sistema di au‐
silio al parcheggio.
Una lunga pressione del pulsante
D (un secondo circa) attiva o disat‐
tiva il dispositivo di assistenza al par‐
cheggio avanzato, vedi la sottostante
descrizione dettagliata a parte.
La logica del pulsante aziona i sistemi premendo come segue:
■ Quando solamente il sistema di au‐
silio al parcheggio anteriore-poste‐
riore è attivo, una breve pressione
del pulsante lo disattiva.■ Quando solamente il sistema di au‐
silio al parcheggio anteriore-poste‐
riore è attivo, una lunga pressione
del pulsante attiva il dispositivo di
assistenza al parcheggio avanzato.
■ Quando solamente il dispositivo di assistenza al parcheggio avanzato
è attivo, una breve pressione attiva
il sistema di ausilio al parcheggio anteriore-posteriore.
■ Quando è attivo solamente il dispo‐
sitivo di assistenza al parcheggio
avanzato, una lunga pressione del
pulsante lo disattiva.
■ Se la marcia avanti o la marcia folle
è selezionata, una breve pressione
del pulsante attiva o disattiva sola‐
mente il sistema di ausilio al par‐
cheggio.
■ Se la retromarcia è selezionata, una breve pressione attiva o disat‐
tiva il sistema di ausilio al parcheg‐ gio anteriore e posteriore.Attivazione
Durante la ricerca di uno spazio di
parcheggio, premere a lungo il pul‐
sante D per rendere operativo il si‐
stema.
Il sistema riconosce e memorizza
(10 metri per spazi di parcheggio pa‐
ralleli o 6 metri per spazi di parcheg‐
gio perpendicolari) anche in modalità
Sistema di ausilio al parcheggio. Una lunga pressione del pulsante D at‐
tiva il dispositivo di assistenza al par‐
cheggio avanzato a iniziare le mano‐
vre di parcheggio.

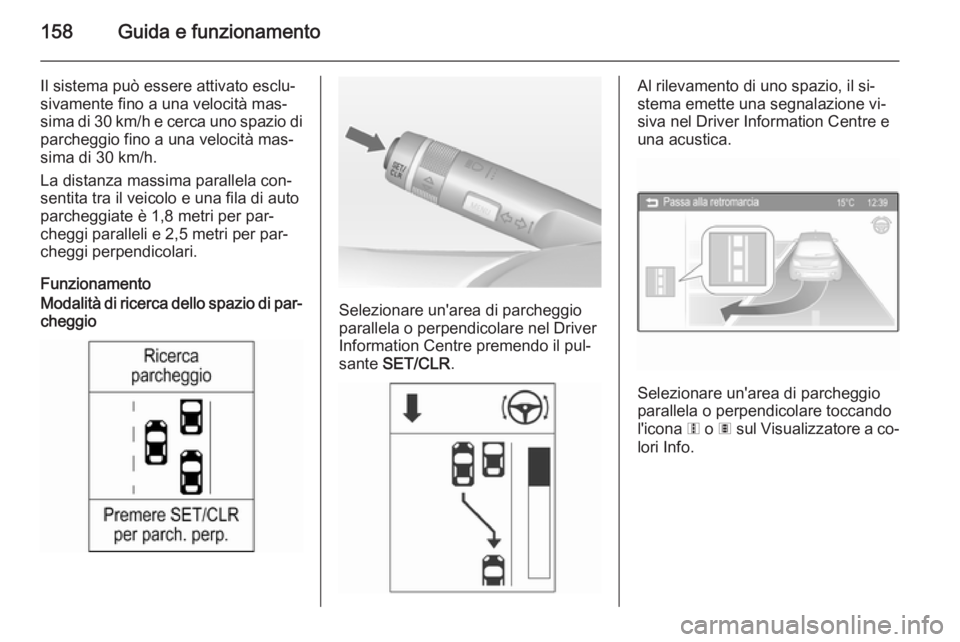

158Guida e funzionamento
Il sistema può essere attivato esclu‐
sivamente fino a una velocità mas‐
sima di 30 km/h e cerca uno spazio di parcheggio fino a una velocità mas‐
sima di 30 km/h.
La distanza massima parallela con‐
sentita tra il veicolo e una fila di auto
parcheggiate è 1,8 metri per par‐
cheggi paralleli e 2,5 metri per par‐
cheggi perpendicolari.
FunzionamentoModalità di ricerca dello spazio di par‐ cheggio
Selezionare un'area di parcheggio
parallela o perpendicolare nel Driver
Information Centre premendo il pul‐
sante SET/CLR .
Al rilevamento di uno spazio, il si‐
stema emette una segnalazione vi‐ siva nel Driver Information Centre e
una acustica.
Selezionare un'area di parcheggio
parallela o perpendicolare toccando
l'icona 6 o 7 sul Visualizzatore a co‐
lori Info.
