Page 171 of 231
Auton hoito169
3. Kierrä molemmat ruuvit irti ja ir‐rota valoasennelma puskurista.
4. Vapauta ja irrota polttimon kanta kääntämällä vastapäivään.
5. Irrota polttimo kääntämällä sitähieman vastapäivään ja vetämällä
se irti. Vaihda lamppu.
6. Työnnä polttimon kanta asennel‐ maan ja kierrä myötäpäivään.
7. Kiinnitä valoasennelma puskuriin ja kiinnitä molemmat ruuvit.
8. Asenna ja kiinnitä suojus pusku‐ riin. Asenna pieni suojus paikal‐
leen.
Takavalot Subwoofer-laatikolla varustetut
versiot
Irrota tavaratilan lattian suoja. Irrota myös oikealla puolella oleva työkalu‐
laatikko päästäksesi käsiksi suojuk‐
seen 3 66.
Säilytyslaatikolla varustetut mallit Irrota säilytyslaatikko päästäksesi kä‐
siksi suojukseen 3 65.
1. Vapauta suojus kyseiseltä sivulta
ja poista se.
2.Ruuvaa muovinen kiinnitysmutteri
sisäpuolelta käsin irti.

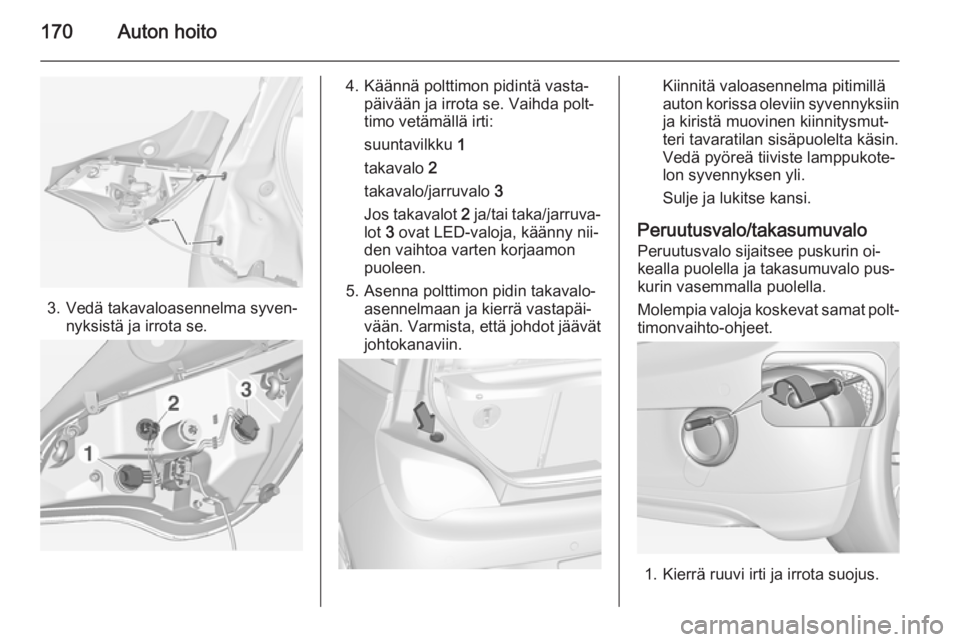

Page 172 of 231
170Auton hoito
3. Vedä takavaloasennelma syven‐nyksistä ja irrota se.
4. Käännä polttimon pidintä vasta‐päivään ja irrota se. Vaihda polt‐
timo vetämällä irti:
suuntavilkku 1
takavalo 2
takavalo/jarruvalo 3
Jos takavalot 2 ja/tai taka/jarruva‐
lot 3 ovat LED-valoja, käänny nii‐
den vaihtoa varten korjaamon
puoleen.
5. Asenna polttimon pidin takavalo‐ asennelmaan ja kierrä vastapäi‐
vään. Varmista, että johdot jäävät
johtokanaviin.Kiinnitä valoasennelma pitimillä
auton korissa oleviin syvennyksiin
ja kiristä muovinen kiinnitysmut‐
teri tavaratilan sisäpuolelta käsin. Vedä pyöreä tiiviste lamppukote‐
lon syvennyksen yli.
Sulje ja lukitse kansi.
Peruutusvalo/takasumuvalo Peruutusvalo sijaitsee puskurin oi‐
kealla puolella ja takasumuvalo pus‐
kurin vasemmalla puolella.
Molempia valoja koskevat samat polt‐ timonvaihto-ohjeet.
1. Kierrä ruuvi irti ja irrota suojus.
Page 173 of 231

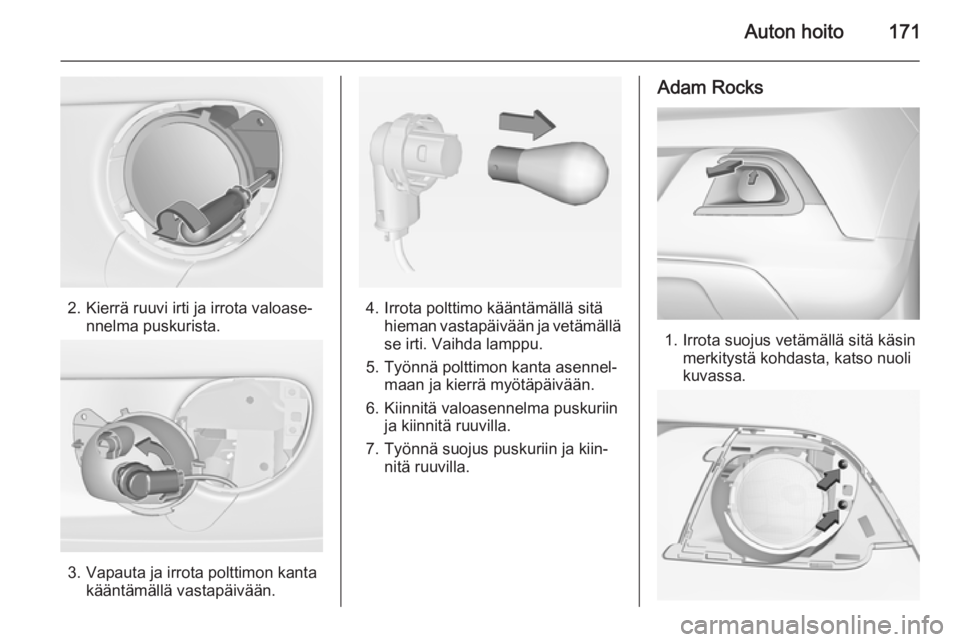

Auton hoito171
2. Kierrä ruuvi irti ja irrota valoase‐nnelma puskurista.
3. Vapauta ja irrota polttimon kantakääntämällä vastapäivään.
4. Irrota polttimo kääntämällä sitähieman vastapäivään ja vetämällä
se irti. Vaihda lamppu.
5. Työnnä polttimon kanta asennel‐ maan ja kierrä myötäpäivään.
6. Kiinnitä valoasennelma puskuriin ja kiinnitä ruuvilla.
7. Työnnä suojus puskuriin ja kiin‐ nitä ruuvilla.
Adam Rocks
1. Irrota suojus vetämällä sitä käsin merkitystä kohdasta, katso nuoli
kuvassa.
Page 174 of 231

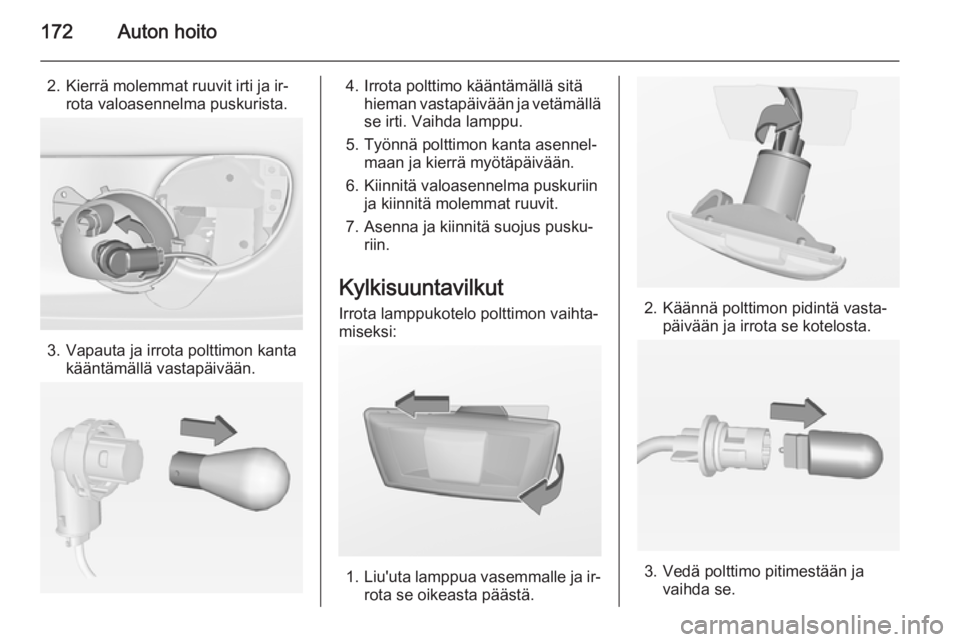

172Auton hoito
2. Kierrä molemmat ruuvit irti ja ir‐rota valoasennelma puskurista.
3. Vapauta ja irrota polttimon kantakääntämällä vastapäivään.
4. Irrota polttimo kääntämällä sitähieman vastapäivään ja vetämällä
se irti. Vaihda lamppu.
5. Työnnä polttimon kanta asennel‐ maan ja kierrä myötäpäivään.
6. Kiinnitä valoasennelma puskuriin ja kiinnitä molemmat ruuvit.
7. Asenna ja kiinnitä suojus pusku‐ riin.
Kylkisuuntavilkut Irrota lamppukotelo polttimon vaihta‐
miseksi:
1. Liu'uta lamppua vasemmalle ja ir‐
rota se oikeasta päästä.
2. Käännä polttimon pidintä vasta‐ päivään ja irrota se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
Page 175 of 231

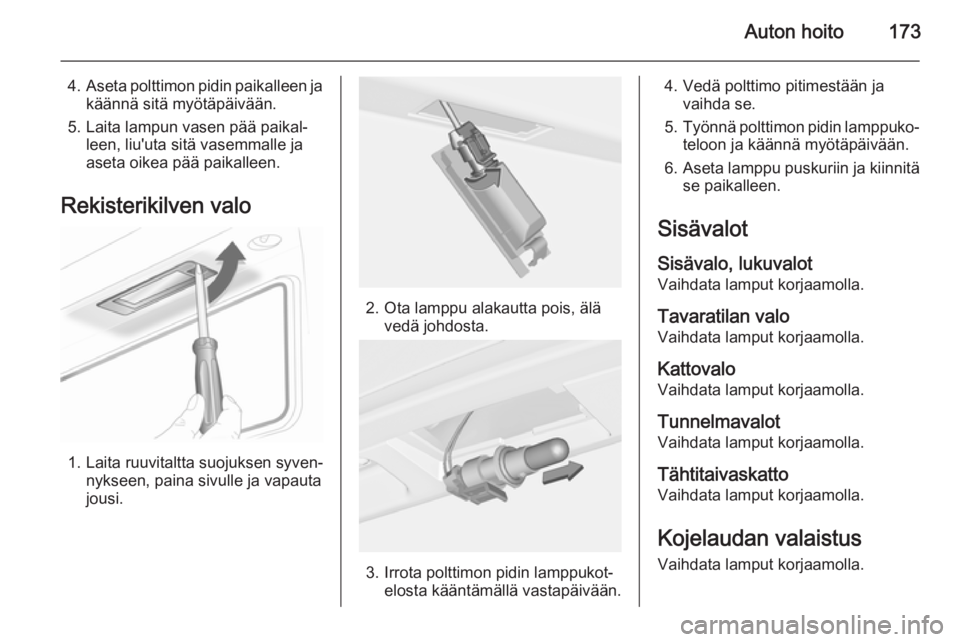

Auton hoito173
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi.
2. Ota lamppu alakautta pois, älä vedä johdosta.
3. Irrota polttimon pidin lamppukot‐elosta kääntämällä vastapäivään.
4. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Aseta lamppu puskuriin ja kiinnitä
se paikalleen.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valo Vaihdata lamput korjaamolla.
Kattovalo
Vaihdata lamput korjaamolla.
Tunnelmavalot
Vaihdata lamput korjaamolla.
Tähtitaivaskatto Vaihdata lamput korjaamolla.
Kojelaudan valaistus Vaihdata lamput korjaamolla.
Page 176 of 231

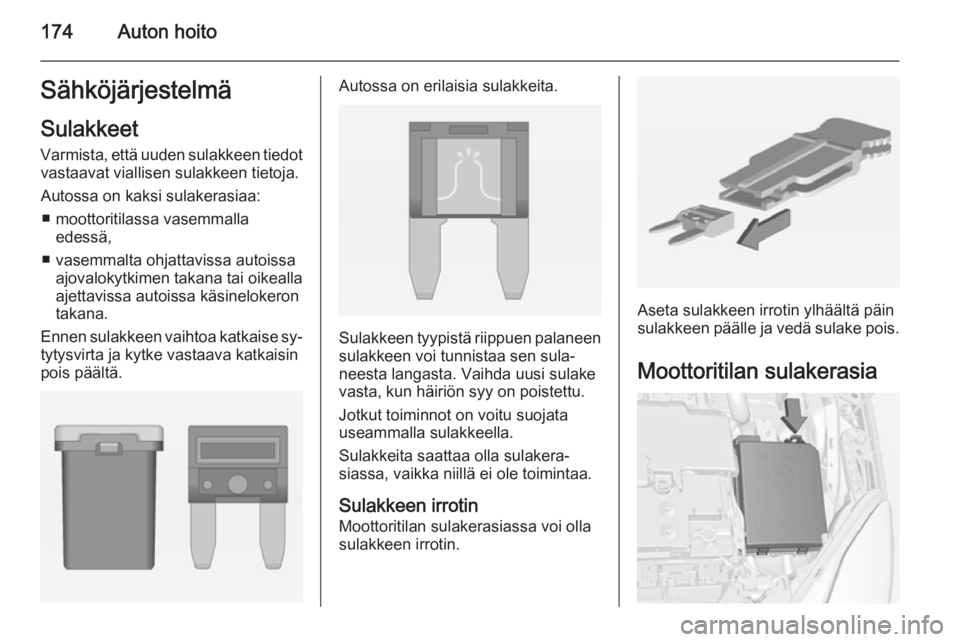

174Auton hoitoSähköjärjestelmäSulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ■ moottoritilassa vasemmalla edessä,
■ vasemmalta ohjattavissa autoissa ajovalokytkimen takana tai oikealla
ajettavissa autoissa käsinelokeron takana.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.Autossa on erilaisia sulakkeita.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
Aseta sulakkeen irrotin ylhäältä päin
sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Page 177 of 231
Auton hoito175
Sulakerasia on moottoritilassa
edessä vasemmalla.
Irrota kansi ja käännä sitä ylös niin
pitkälle kuin se menee. Irrota kansi
pystysuoraan ylöspäin.NroVirtapiiri1–2Ulkopeilin kytkin3Korielektroniikan ohjausyksikkö4Käännettävä kattoluukku/
alustan ohjausyksikkö5ABS6Vasen päiväajovalo7–8Korielektroniikan ohjausyksikkö9Auton akun anturi10Ajovalojen korkeudensäätö/
TPMS/käännettävä kattoluukku11Takalasin pyyhin12Ikkunoiden huurteenpoisto13Oikea päiväajovalo14Peilien huurteenpoisto15–16Alustan ohjausyksikkö/LPG-
järjestelmä17Sisätaustapeili
Page 178 of 231

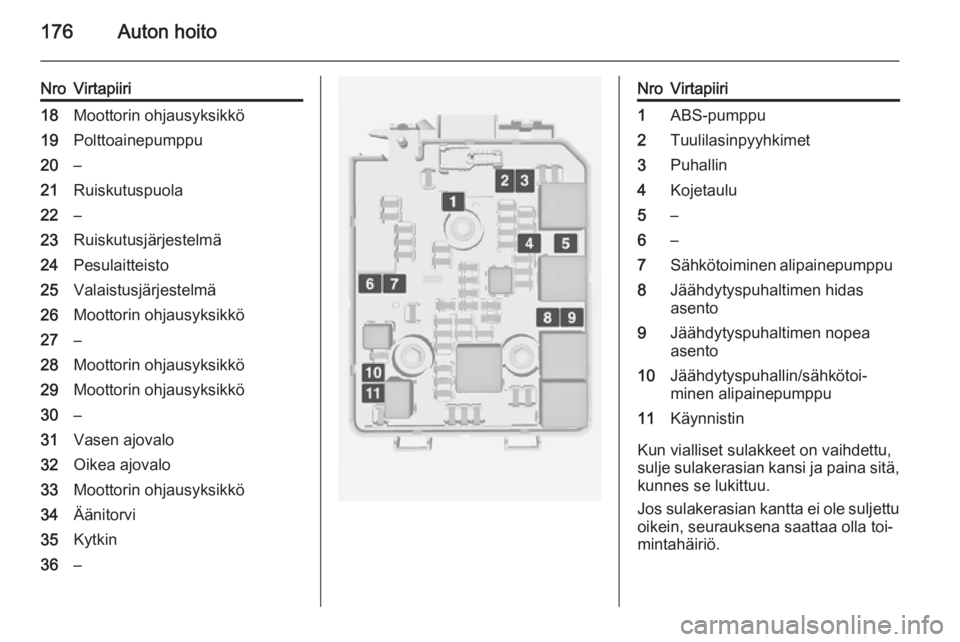

176Auton hoito
NroVirtapiiri18Moottorin ohjausyksikkö19Polttoainepumppu20–21Ruiskutuspuola22–23Ruiskutusjärjestelmä24Pesulaitteisto25Valaistusjärjestelmä26Moottorin ohjausyksikkö27–28Moottorin ohjausyksikkö29Moottorin ohjausyksikkö30–31Vasen ajovalo32Oikea ajovalo33Moottorin ohjausyksikkö34Äänitorvi35Kytkin36–NroVirtapiiri1ABS-pumppu2Tuulilasinpyyhkimet3Puhallin4Kojetaulu5–6–7Sähkötoiminen alipainepumppu8Jäähdytyspuhaltimen hidas
asento9Jäähdytyspuhaltimen nopea
asento10Jäähdytyspuhallin/sähkötoi‐
minen alipainepumppu11Käynnistin
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriö.
Page 179 of 231

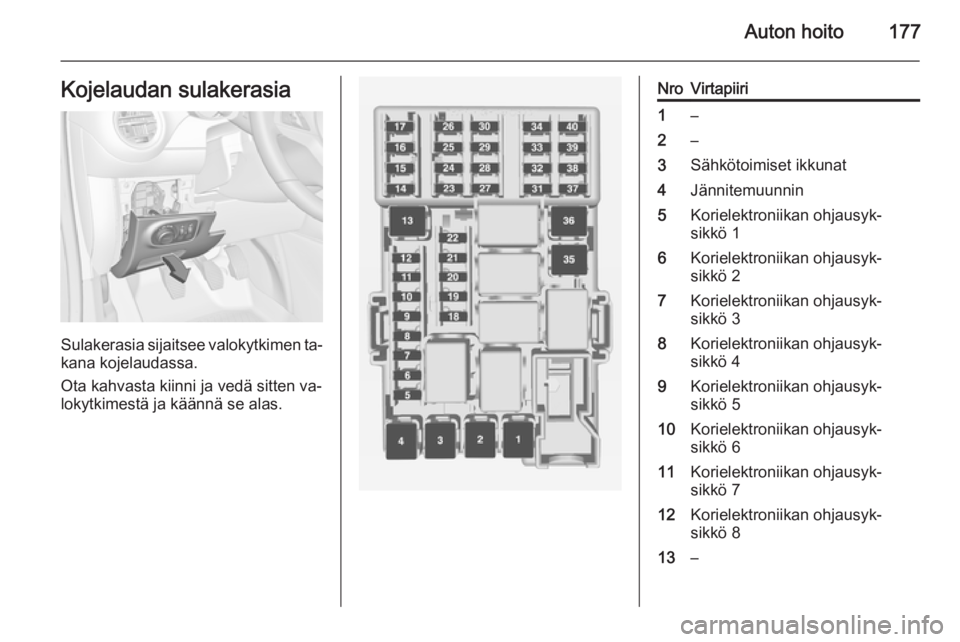

Auton hoito177Kojelaudan sulakerasia
Sulakerasia sijaitsee valokytkimen ta‐
kana kojelaudassa.
Ota kahvasta kiinni ja vedä sitten va‐
lokytkimestä ja käännä se alas.
NroVirtapiiri1–2–3Sähkötoimiset ikkunat4Jännitemuunnin5Korielektroniikan ohjausyk‐
sikkö 16Korielektroniikan ohjausyk‐
sikkö 27Korielektroniikan ohjausyk‐
sikkö 38Korielektroniikan ohjausyk‐
sikkö 49Korielektroniikan ohjausyk‐
sikkö 510Korielektroniikan ohjausyk‐
sikkö 611Korielektroniikan ohjausyk‐
sikkö 712Korielektroniikan ohjausyk‐
sikkö 813–
Page 180 of 231

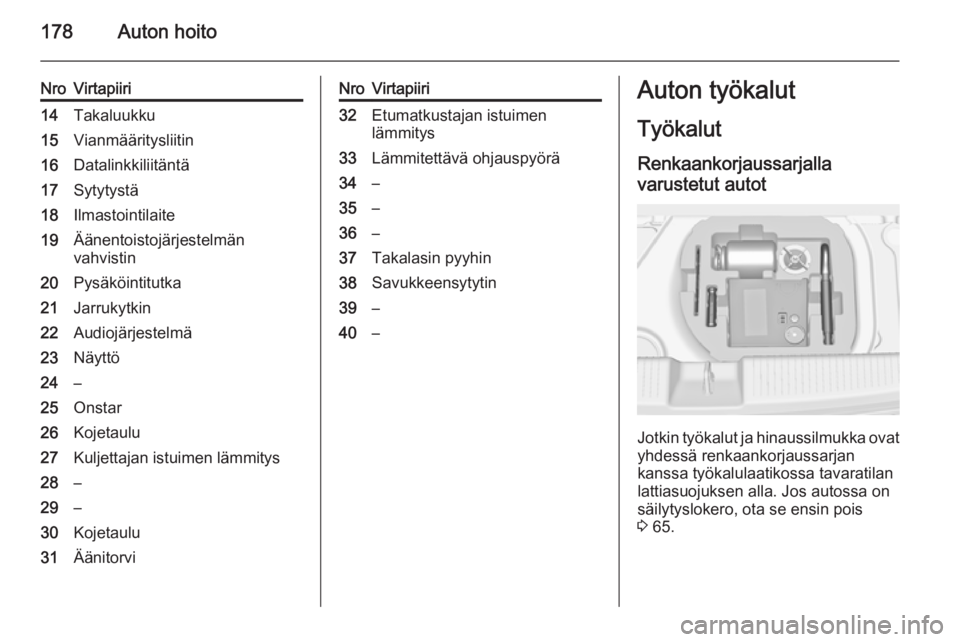

178Auton hoito
NroVirtapiiri14Takaluukku15Vianmääritysliitin16Datalinkkiliitäntä17Sytytystä18Ilmastointilaite19Äänentoistojärjestelmänvahvistin20Pysäköintitutka21Jarrukytkin22Audiojärjestelmä23Näyttö24–25Onstar26Kojetaulu27Kuljettajan istuimen lämmitys28–29–30Kojetaulu31ÄänitorviNroVirtapiiri32Etumatkustajan istuimen
lämmitys33Lämmitettävä ohjauspyörä34–35–36–37Takalasin pyyhin38Savukkeensytytin39–40–Auton työkalut
Työkalut
Renkaankorjaussarjalla
varustetut autot
Jotkin työkalut ja hinaussilmukka ovat yhdessä renkaankorjaussarjan
kanssa työkalulaatikossa tavaratilan
lattiasuojuksen alla. Jos autossa on
säilytyslokero, ota se ensin pois
3 65.
