Page 171 of 239

Péče o vozidlo169Brzdová kapalina9Varování
Brzdová kapalina je jedovatá
a korozivní. Vyvarujte se kontaktu s očima, pokožkou, tkaninami
a lakovanými povrchy.
Hladina brzdové kapaliny musí být
mezi značkami MIN a MAX .
Pokud je hladina kapaliny pod
značkou MIN, nechte ji doplnit
v servisu.
Brzdová a spojková kapalina 3 215.
Akumulátor vozidla
Vozidlo je vybaveno olověným
akumulátorem.
Vozidla se systémem stop-start
budou vybavena baterií AGM
(nejedná se o olověnou baterii).
Akumulátor vozidla je bezúdržbový
pod podmínkou, že charakter jízd
umožňuje dostatečné nabíjení
akumulátoru. Jízdy na krátké
vzdálenosti a časté startování motoru
může vybít akumulátor vozidla.
Vyhněte se používání
postradatelných elektrických
spotřebičů.
Baterie nepatří do domácího odpadu. Musejí se zlikvidovat v příslušné
recyklační sběrně.
Při odstavení vozidla na dobu delší
než 4 týdny, může dojít k vybití
akumulátoru vozidla. Odpojte svorku od záporného vývodu akumulátoru
vozidla.
Před připojováním nebo odpojováním
akumulátoru vozidla se ujistěte, že je
vypnuté zapalování.
Ochrana proti vybití akumulátoru
3 115.
Výměna akumulátoru vozidla Poznámky
Jakékoli odchylky od pokynů
uvedených v této kapitole mohou mít
za následek dočasnou deaktivaci
systému stop-start.
Prosím ujistěte se, že při výměně
akumulátoru vozidla nejsou otevřené
ventilační otvory v blízkosti kladné
svorky. Pokud je ventilační otvor
v této oblasti otevřený, musí být
uzavřen zaslepovacím víčkem a musí být otevřena ventilace v oblasti
záporného pólu.
Používejte pouze akumulátory
vozidla umožňující připevnění
pojistkové skříňky.
Page 172 of 239

170Péče o vozidlo
Vozidla se systémem Stop-start
Zajistěte, aby akumulátor AGM
(Absorptive Glass Mat) byl nahrazen opět akumulátorem AGM.
Akumulátor AGM poznáte podle
štítku na akumulátoru. Doporučujeme používat originální akumulátor Opel.
Poznámky
Pokud použijete jiný akumulátor AGM než originální akumulátor
Opel, systém stop-start může
fungovat hůř.
Doporučujeme nechat provést
výměnu akumulátoru v servisu.
Systém Stop-start 3 128.
Dobíjení akumulátoru vozidla9 Varování
U vozidel se systémem stop-start
nesmí být napětí při nabíjení
pomocí nabíječky větší než
14,6 V. Jinak by mohlo dojít
k poškození akumulátoru.
Startování pomocí startovacích
kabelů 3 206.
Výstražný štítek
Význam symbolů: ■ Zákaz jisker, otevřeného plamene a kouře.
■ Vždy si chraňte očí. Výbušný plyn může způsobit poranění nebo
slepotu.
■ Akumulátor vozidla udržujte mimo dosah dětí.
■ Akumulátor vozidla obsahuje kyselinu sírovou, která může
způsobit slepotu nebo vážné
popáleniny.
■ Další informace - viz uživatelská příručka.
■ V blízkosti baterie se může vyskytovat výbušný plyn.
Page 173 of 239

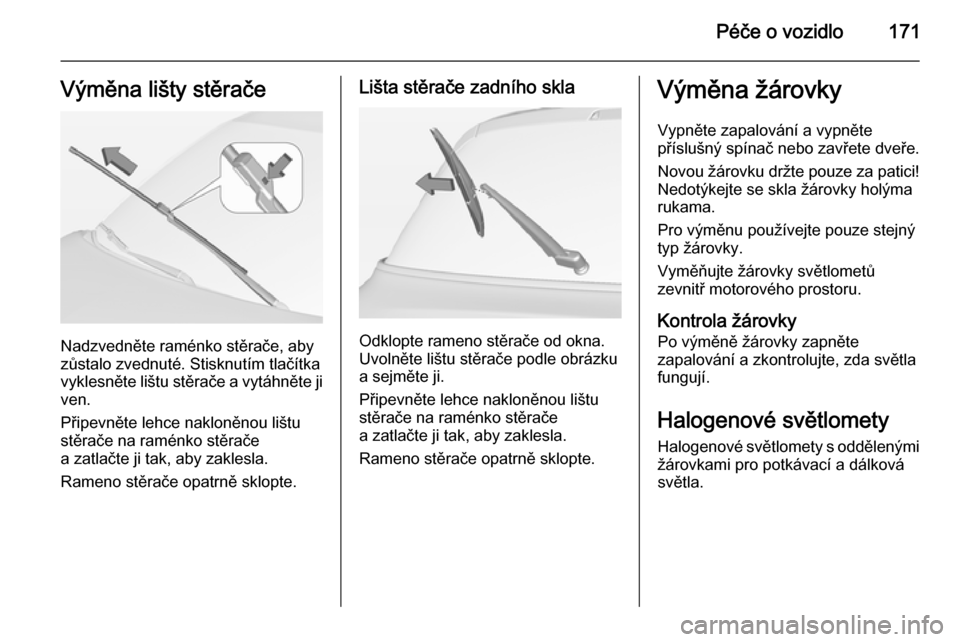

Péče o vozidlo171Výměna lišty stěrače
Nadzvedněte raménko stěrače, aby
zůstalo zvednuté. Stisknutím tlačítka
vyklesněte lištu stěrače a vytáhněte ji
ven.
Připevněte lehce nakloněnou lištu
stěrače na raménko stěrače
a zatlačte ji tak, aby zaklesla.
Rameno stěrače opatrně sklopte.
Lišta stěrače zadního skla
Odklopte rameno stěrače od okna.
Uvolněte lištu stěrače podle obrázku
a sejměte ji.
Připevněte lehce nakloněnou lištu
stěrače na raménko stěrače
a zatlačte ji tak, aby zaklesla.
Rameno stěrače opatrně sklopte.
Výměna žárovky
Vypněte zapalování a vypněte
příslušný spínač nebo zavřete dveře.
Novou žárovku držte pouze za patici! Nedotýkejte se skla žárovky holýma
rukama.
Pro výměnu používejte pouze stejný
typ žárovky.
Vyměňujte žárovky světlometů
zevnitř motorového prostoru.
Kontrola žárovky Po výměně žárovky zapněte
zapalování a zkontrolujte, zda světla
fungují.
Halogenové světlomety Halogenové světlomety s oddělenými
žárovkami pro potkávací a dálková
světla.
Page 174 of 239

172Péče o vozidlo
Tlumená světla - vnější žárovka (1).
Dálková světla - vnitřní žárovka (2).
Potkávací světla (1) 1. Otočte víčkem proti směru hodinových ručiček a sundejte je.2. Stiskněte sponu a uvolněte držák žárovky. Vytáhněte držák žárovky
z reflektoru.
3. Odpojte žárovku od držáku žárovky a vyměňte ji.
4. Držák žárovky se sponou směrem
dolu zasuňte do reflektoru, dokud
nezaklapne.
5. Nasaďte víčko.
Dálková světla (2)
1. Otočte víčkem proti směru hodinových ručiček a sundejte je.
Page 175 of 239

Péče o vozidlo173
2. Stiskněte sponu a uvolněte držákžárovky. Vytáhněte držák žárovky
z reflektoru.
3. Odpojte žárovku od držáku žárovky a vyměňte ji.
4. Držák žárovky se sponou směrem
nahoru zasuňte do reflektoru,
dokud nezaklapne.
5. Nasaďte víčko.

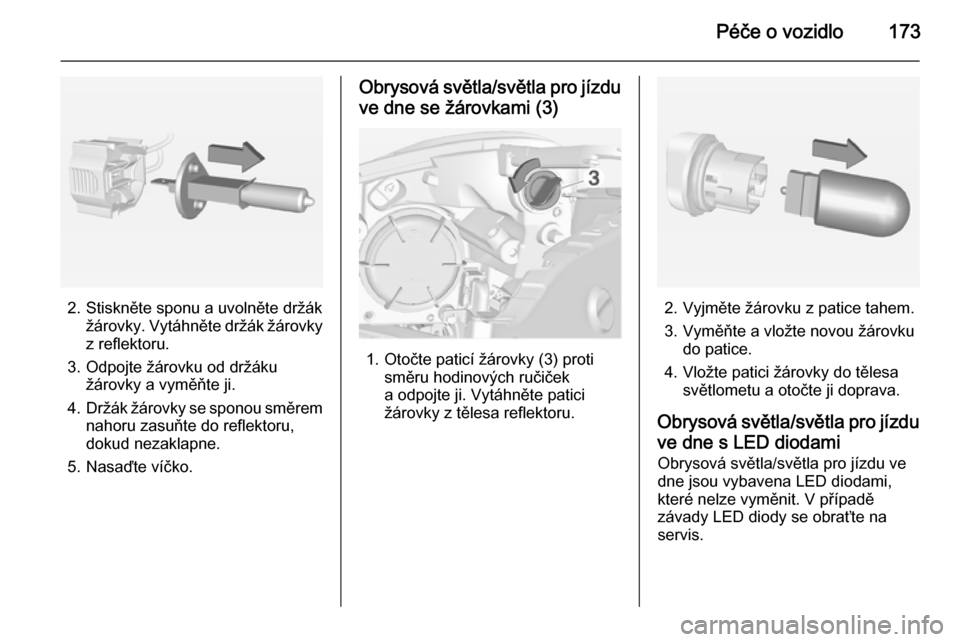

Obrysová světla/světla pro jízdu
ve dne se žárovkami (3)
1. Otočte paticí žárovky (3) proti směru hodinových ručiček
a odpojte ji. Vytáhněte patici
žárovky z tělesa reflektoru.
2. Vyjměte žárovku z patice tahem.
3. Vyměňte a vložte novou žárovku do patice.
4. Vložte patici žárovky do tělesa světlometu a otočte ji doprava.
Obrysová světla/světla pro jízdu ve dne s LED diodami
Obrysová světla/světla pro jízdu ve
dne jsou vybavena LED diodami,
které nelze vyměnit. V případě
závady LED diody se obraťte na
servis.
Page 176 of 239

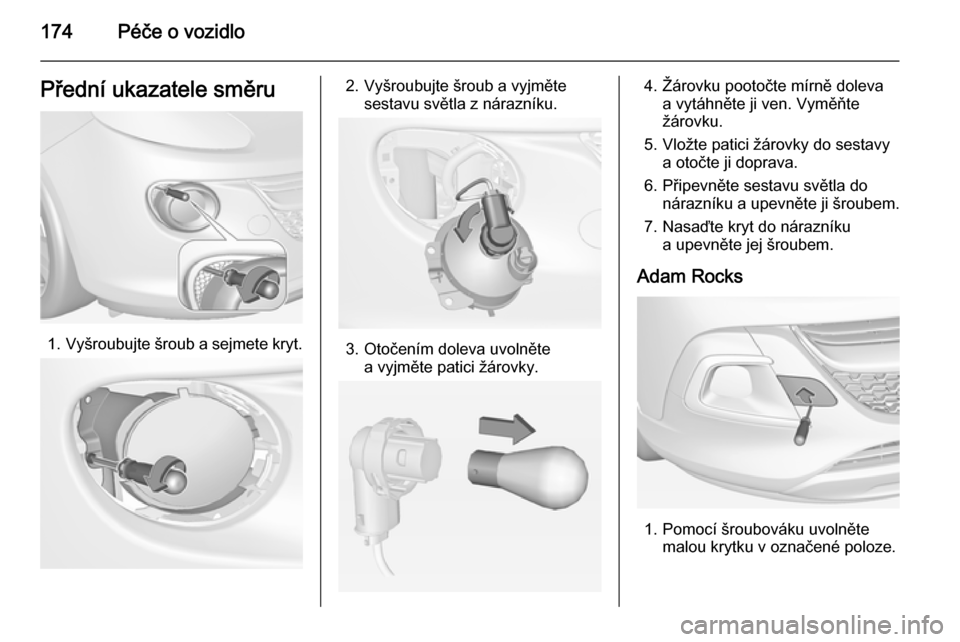

174Péče o vozidloPřední ukazatele směru
1.Vyšroubujte šroub a sejmete kryt.
2. Vyšroubujte šroub a vyjměte
sestavu světla z nárazníku.
3. Otočením doleva uvolnětea vyjměte patici žárovky.
4. Žárovku pootočte mírně doleva a vytáhněte ji ven. Vyměňte
žárovku.
5. Vložte patici žárovky do sestavy a otočte ji doprava.
6. Připevněte sestavu světla do nárazníku a upevněte ji šroubem.
7. Nasaďte kryt do nárazníku a upevněte jej šroubem.

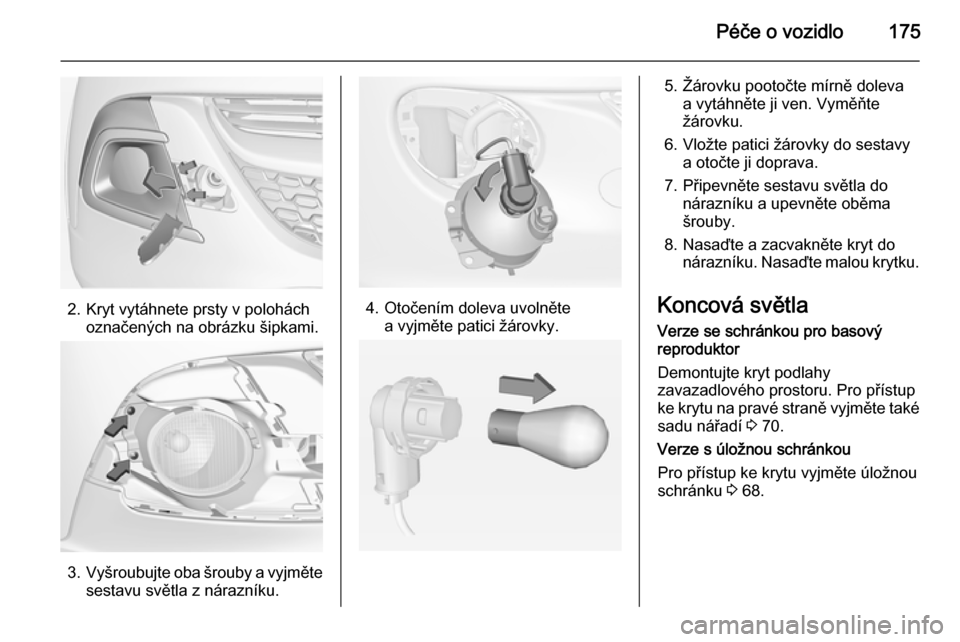

Adam Rocks
1. Pomocí šroubováku uvolněte malou krytku v označené poloze.
Page 177 of 239

Péče o vozidlo175
2. Kryt vytáhnete prsty v poloháchoznačených na obrázku šipkami.
3.Vyšroubujte oba šrouby a vyjměte
sestavu světla z nárazníku.
4. Otočením doleva uvolněte a vyjměte patici žárovky.
5. Žárovku pootočte mírně doleva a vytáhněte ji ven. Vyměňte
žárovku.
6. Vložte patici žárovky do sestavy a otočte ji doprava.
7. Připevněte sestavu světla do nárazníku a upevněte oběma
šrouby.
8. Nasaďte a zacvakněte kryt do nárazníku. Nasaďte malou krytku.
Koncová světla Verze se schránkou pro basový
reproduktor
Demontujte kryt podlahy
zavazadlového prostoru. Pro přístup
ke krytu na pravé straně vyjměte také sadu nářadí 3 70.
Verze s úložnou schránkou
Pro přístup ke krytu vyjměte úložnou schránku 3 68.
Page 178 of 239

176Péče o vozidlo

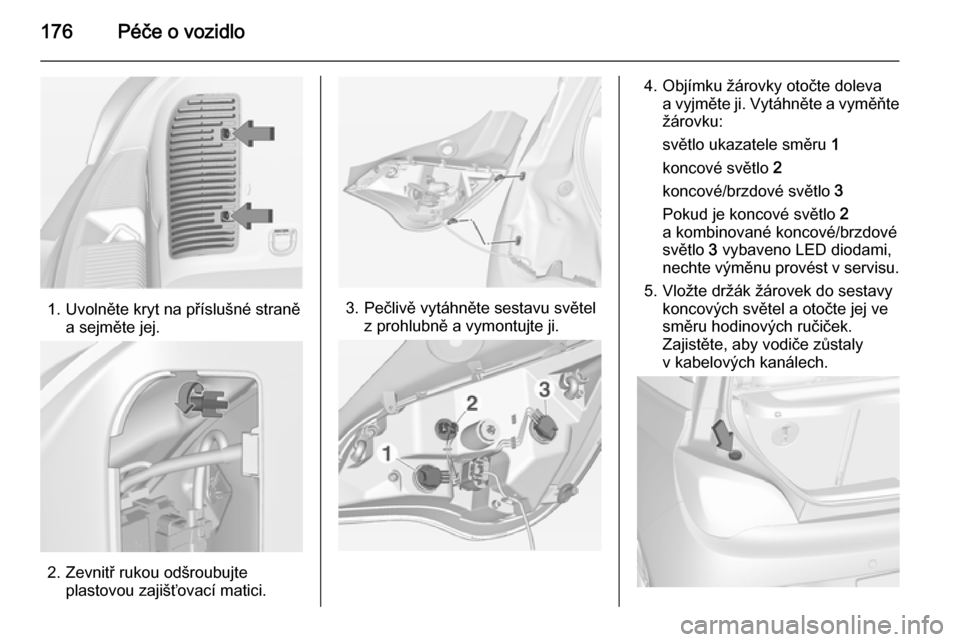

1. Uvolněte kryt na příslušné straněa sejměte jej.
2. Zevnitř rukou odšroubujteplastovou zajišťovací matici.
3. Pečlivě vytáhněte sestavu světelz prohlubně a vymontujte ji.
4. Objímku žárovky otočte dolevaa vyjměte ji. Vytáhněte a vyměňte
žárovku:
světlo ukazatele směru 1
koncové světlo 2
koncové/brzdové světlo 3
Pokud je koncové světlo 2
a kombinované koncové/brzdové
světlo 3 vybaveno LED diodami,
nechte výměnu provést v servisu.
5. Vložte držák žárovek do sestavy koncových světel a otočte jej ve
směru hodinových ručiček.
Zajistěte, aby vodiče zůstaly
v kabelových kanálech.
Page 179 of 239

Péče o vozidlo177
Nasaďte sestavu světlaupevňovacími kolíky do
prohlubně v karoserii vozidla
a utáhněte plastovou zajišťovací
matici z vnitřku zavazadlového
prostoru. Přetáhněte kruhové
těsnění přes drážku v tělese
světla.
Zavřete a zajistěte kryt.
Světlo zpátečky/zadní světlo do mlhy
Zpětný světlomet je umístěn na pravé straně nárazníku a zadní světlo do
mlhy je umístěno na levé straně
nárazníku.
Postup výměny žárovky je pro obě
světla stejný.

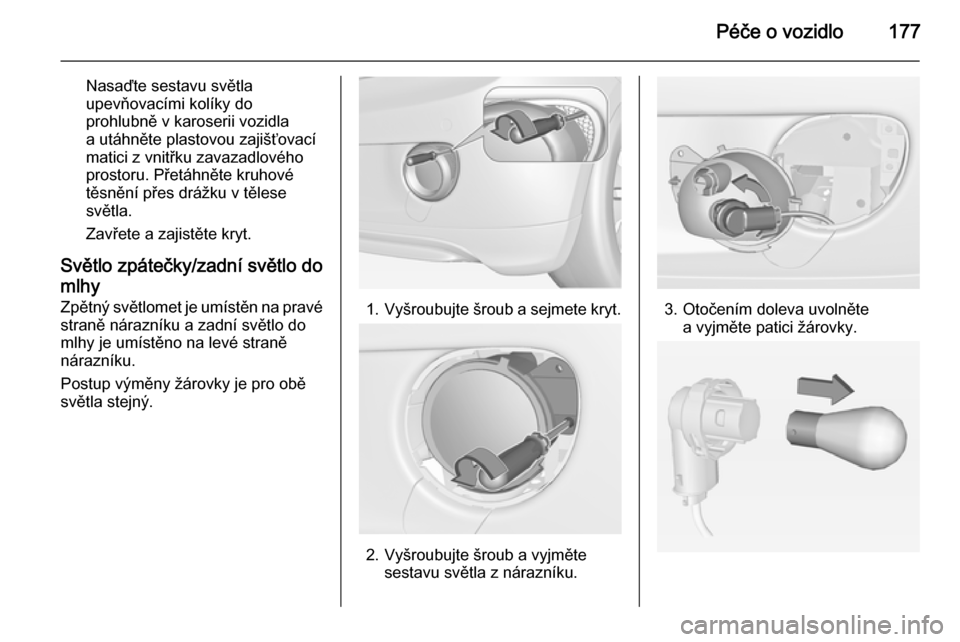

1. Vyšroubujte šroub a sejmete kryt.
2. Vyšroubujte šroub a vyjměte
sestavu světla z nárazníku.
3. Otočením doleva uvolnětea vyjměte patici žárovky.
Page 180 of 239

178Péče o vozidlo
4. Žárovku pootočte mírně dolevaa vytáhněte ji ven. Vyměňte
žárovku.
5. Vložte patici žárovky do sestavy a otočte ji doprava.
6. Umístěte sestavu světla zpět do nárazníku a upevněte ji šroubem.
7. Nasaďte kryt do nárazníku a upevněte jej šroubem.

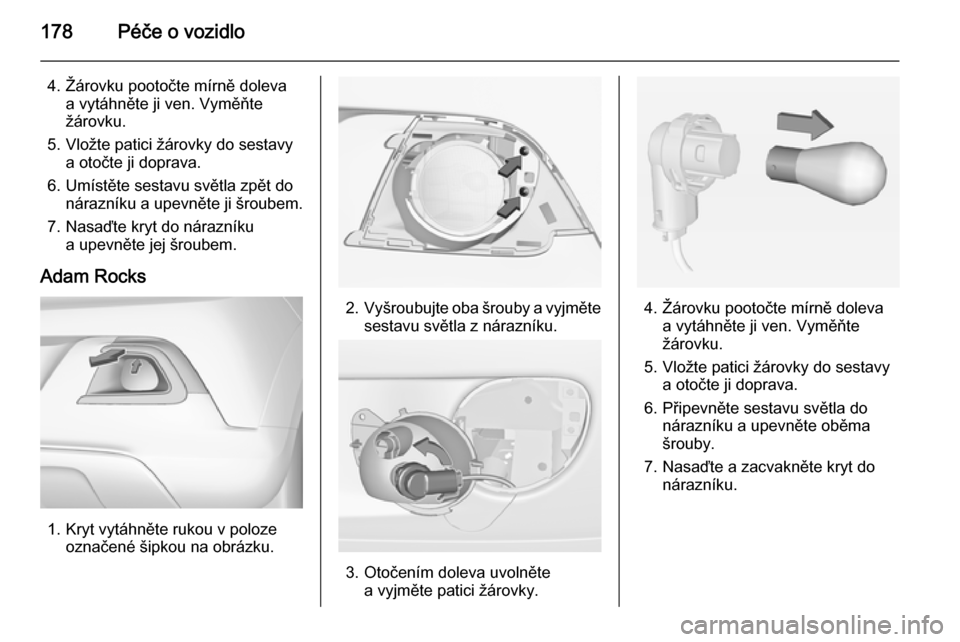

Adam Rocks
1. Kryt vytáhněte rukou v poloze označené šipkou na obrázku.
2.Vyšroubujte oba šrouby a vyjměte
sestavu světla z nárazníku.
3. Otočením doleva uvolněte a vyjměte patici žárovky.
4. Žárovku pootočte mírně doleva a vytáhněte ji ven. Vyměňte
žárovku.
5. Vložte patici žárovky do sestavy a otočte ji doprava.
6. Připevněte sestavu světla do nárazníku a upevněte oběma
šrouby.
7. Nasaďte a zacvakněte kryt do nárazníku.
