OPEL ADAM 2015.5 Uživatelská příručka (in Czech)

Péče o vozidlo179Boční ukazatele směruPro výměnu žárovky demontujte
těleso světla:
1. Posuňte světlo k levé straně a vyjměte je pravým koncem
napřed.
2. Objímku žárovky otočte doleva a vyjměte ji z tělesa.
3. Vytáhněte žárovku z objímky a vyměňte ji.
4.Vložte objímku žárovky a otočte ji
ve směru hodinových ručiček.
5. Nasaďte levý konec světla, posuňte je doleva nasaďte pravý
konec.
Osvětlení registrační
značky
1. Zasuňte šroubovák do vybrání krytu, zatlačte ho ke straně
a uvolněte pružinu.

180Péče o vozidlo
2. Světlo vyjměte směrem dolů.Netahejte za vodiče.
3.Otočením doleva vyjměte objímku
žárovky z tělesa světla.
4. Vytáhněte žárovku z objímky a vyměňte ji.
5. Vložte objímku žárovky do tělesa světla otočte ji doprava.
6. Zasuňte světlo do nárazníku a zaklapněte je.
Osvětlení interiéru Osvětlení interiéru, lampičky na
čtení
Žárovky nechte vyměnit v odborném
servisu.
Osvětlení zavazadlového
prostoru Žárovky nechte vyměnit v odborném
servisu.
Stropní světlo
Žárovky nechte vyměnit v odborném
servisu.
Osvětlení okolí Žárovky nechte vyměnit v odborném
servisu.Panel Starlight
Žárovky nechte vyměnit v odborném
servisu.
Osvětlení přístrojové
desky
Žárovky nechte vyměnit v odborném
servisu.

Péče o vozidlo181Elektrická soustava
Pojistky
Údaje na náhradní pojistce se musejí
shodovat s údaji na vadné pojistce.
Ve vozidle se nacházejí dvě
pojistkové skříňky:
■ vpředu vlevo v motorovém prostoru,
■ uvnitř vozidla za spínačem světel u vozidel levostranným řízením
nebo za odkládací schránkou
v palubní desce u vozidel
s pravostranným řízením.
Před výměnou pojistky vypněte
příslušný spínač a zapalování.
Ve vozidle jsou použity různé typy
pojistek.
V závislosti na typu pojistky lze
přepálenou pojistku poznat podle
roztaveného drátku. Pojistku
vyměňte pouze v případě, že byla
odstraněna příčina poruchy.
Některé funkce jsou chráněny
několika pojistkami.
Pojistky je také možné zasunout do
pozic, kde není připojena žádná
funkce.
Pinzeta na pojistky
Pinzeta na pojistky se může nacházet v pojistkové skříňce v motorovém
prostoru.

182Péče o vozidlo
Nasaďte pinzetu na pojistky seshora,podle typu pojistky, a vytáhněte
pojistku.
Pojistková skříňka
v motorovém prostoru
Pojistková skříňka se nachází vpředu
vlevo v motorovém prostoru.
Vyklesněte kryt a složte jej nadoraz
nahoru. Sundejte kryt svisle nahoru.
Č.Obvod1–2Spínač vnějších zrcátek3Modul řízení karoserie4Stahovací střešní okno/řídicí
modul podvozku5ABS6Levé světlo denního osvětlení7–8Modul řízení karoserie9Snímač akumulátoru vozidla10Naklápění světlometů/TPMS/
stahovací střešní okno11Zadní stěrač12Vyhřívání oken13Pravé světlo denního osvětlení14Vyhřívání zrcátek15–

Péče o vozidlo183
Č.Obvod16Řídicí modul podvozku/systém
LPG17Vnitřní zpětné zrcátko18Řídicí jednotka motoru19Palivové čerpadlo20–21Vstřikovací cívka22–23Vstřikovací systém24Systém ostřikovačů25Systém osvětlení26Řídicí jednotka motoru27–28Řídicí jednotka motoru29Řídicí jednotka motoru30–31Levý světlometČ.Obvod32Pravý světlomet33Řídicí jednotka motoru34Houkačka35Spojka36–

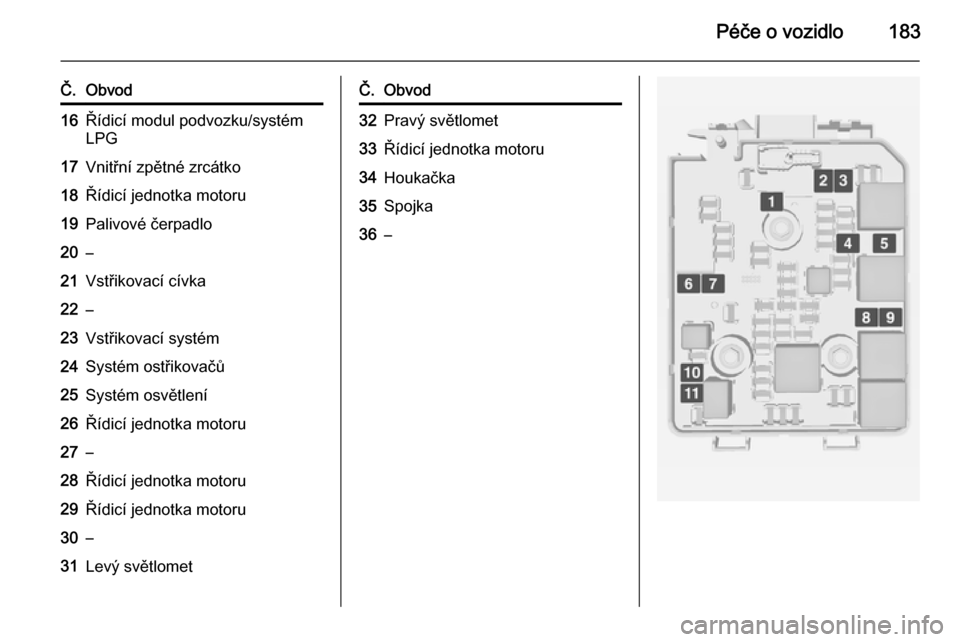

184Péče o vozidlo
Č.Obvod1Čerpadlo ABS2Přední stěrač3Větrák4Přístrojová deska5–6–7Elektrická vývěva8Ventilátor chladiče, nízká rych‐
lost9Ventilátor chladiče, vysoká rych‐ lost10Ventilátor chlazení/elektrická
vývěva11Startér
Po výměně vadné pojistky zavřete
kryt pojistkové skříňky a stlačte ho,
doku se nezajistí.
Pokud není kryt pojistkové skříňky
správně uzavřen, může dojít
k poruše.
Pojistková skříňka
v přístrojové desce
Pojistková skříňka je za spínačem
osvětlení odkládací schránky
v přístrojové desce.
Uchopte madlo, zatáhněte a vyklopte spínač světel dolu.

Péče o vozidlo185
Č.Obvod1–2–3Elektricky ovládaná okna4Transformátor napětí5Modul řízení karoserie 16Modul řízení karoserie 27Modul řízení karoserie 38Modul řízení karoserie 49Modul řízení karoserie 510Modul řízení karoserie 611Modul řízení karoserie 712Modul řízení karoserie 813–14Dveře zavazadlového prostoru15Diagnostický konektor16Datové připojení17ZapalováníČ.Obvod18Klimatizace19Zesilovač audia20Parkovací asistent21Brzdový spínač22Audio systém23Displej24–25Onstar26Přístrojová deska27Vyhřívání sedadel, řidič28–29–30Přístrojová deska31Houkačka32Vyhřívání sedadel, spolujezdec33Vyhřívání volantu34–Č.Obvod35–36–37Zadní stěrač38Zapalovač cigaret39–40–

186Péče o vozidloNářadí vozidlaNářadí

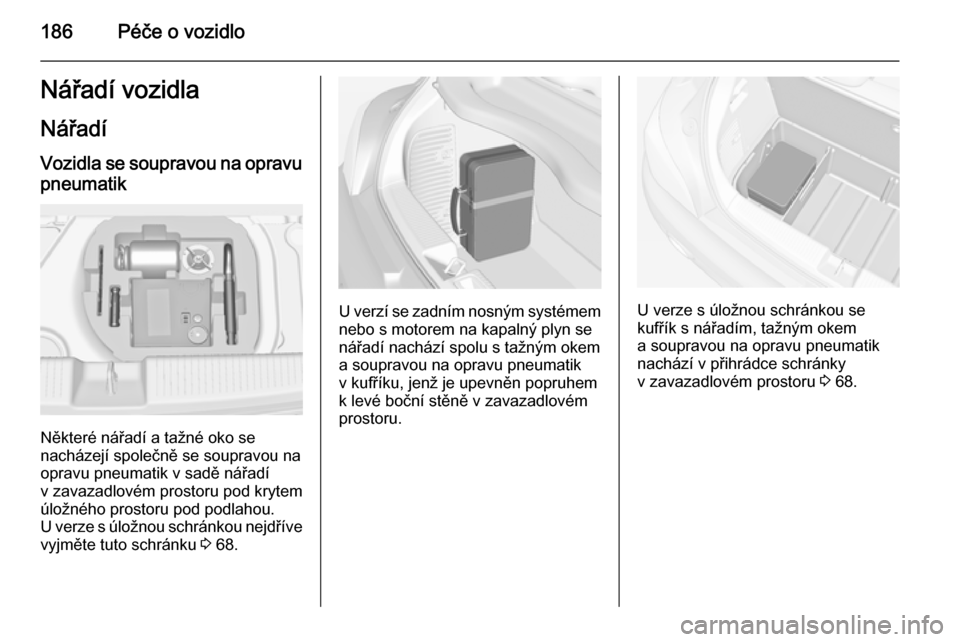

Vozidla se soupravou na opravu pneumatik
Některé nářadí a tažné oko se
nacházejí společně se soupravou na
opravu pneumatik v sadě nářadí
v zavazadlovém prostoru pod krytem
úložného prostoru pod podlahou.
U verze s úložnou schránkou nejdříve
vyjměte tuto schránku 3 68.
U verzí se zadním nosným systémem
nebo s motorem na kapalný plyn se
nářadí nachází spolu s tažným okem
a soupravou na opravu pneumatik
v kufříku, jenž je upevněn popruhem
k levé boční stěně v zavazadlovém
prostoru.U verze s úložnou schránkou se
kufřík s nářadím, tažným okem
a soupravou na opravu pneumatik
nachází v přihrádce schránky
v zavazadlovém prostoru 3 68.

Péče o vozidlo187
U verzí s boxem basového
reproduktoru je nářadí uloženo spolu
s tažným okem, soupravou na opravu
pneumatik a výstražným
trojúhelníkem v boxu pod krytem
podlahy. Pro přístup vyjměte kryt
podlahy: Překlopte zadní část
dopředu a vytáhněte kryt směrem
dozadu 3 70.
Vozidla s rezervním kolem
Zvedák, klíč na šrouby kola, nářadí
a dva popruhy pro zajištění
poškozeného kola jsou umístěny sadě nářadí pod krytem podlah
zavazadlového prostoru 3 70.
Kola a pneumatiky
Stav pneumatik, stav ráfků
Hrany přejíždějte pomalu a pokud možno kolmo. Přejíždění ostrých
hran může způsobit poškození
pneumatiky a ráfku. Při parkování
neopírejte pneumatiky o hranu
obrubníku.
Pravidelně kontrolujte kola z hlediska poškození. V případě poškození
nebo neobvyklého opotřebení
vyhledejte pomoc v servisu.
Nedoporučujeme zaměňovat přední
kola se zadními a opačně, protože to
může ovlivnit stabilitu vozidla. Méně
opotřebené pneumatiky použijte vždy
na zadní nápravu.
Zimní pneumatiky
Zimní pneumatiky zvyšují bezpečnost
řízení při teplotách nižších než 7 °C,
a měly by být proto použity na všech
čtyřech kolech.
Jako zimní pneumatiky jsou povoleny
všechny velikosti pneumatik 3 228.

188Péče o vozidlo
Pro zimní pneumatiky je povolen
pouze rozměr 185/60 R 15.
V souladu s předpisy dané země
přilepte nálepku s maximální
povolenou rychlostí do zorného pole
řidiče.
Značení pneumatik
Např. 195/55 R 16 95 H195=šířka pneumatiky, mm55=průřezový poměr (výška
pneumatiky vůči šířce), %R=typ pneumatiky: RadiálníRF=typ: RunFlat16=průměr ráfku, palce95=index zatížení, např. 95
odpovídá zatížení 690 kgH=písmeno rychlostního kódu
Písmeno rychlostního kódu:
Q=do 160 km/hS=do 180 km/hT=do 190 km/hH=do 210 km/hV=do 240 km/hW=do 270 km/hSměrové pneumatiky
Směrové pneumatiky musí být
namontovány tak, aby se otáčely
správným směrem. Správný směr
otáčení je vyznačen symbolem
(např. šipkou) na boku pneumatiky.
Tlak vzduchu
v pneumatikách
Tlak vzduchu v pneumatikách
kontrolujte za studena nejméně
každých 14 dní a před každou
dlouhou cestou. Nezapomeňte na
rezervní kolo.
Toto také platí pro vozidla se
systémem sledováním tlaku vzduchu
v pneumatikách.
Odšroubujte čepičku ventilku.
Tlak vzduchu v pneumatikách
3 228.

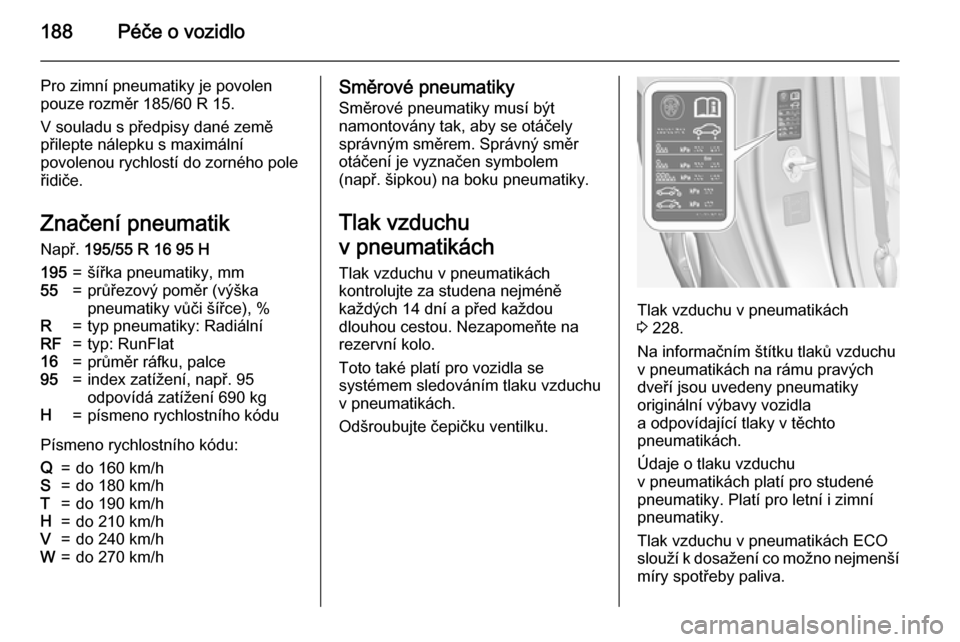

Na informačním štítku tlaků vzduchu
v pneumatikách na rámu pravých
dveří jsou uvedeny pneumatiky
originální výbavy vozidla
a odpovídající tlaky v těchto
pneumatikách.
Údaje o tlaku vzduchu
v pneumatikách platí pro studené
pneumatiky. Platí pro letní i zimní
pneumatiky.
Tlak vzduchu v pneumatikách ECO
slouží k dosažení co možno nejmenší míry spotřeby paliva.
