Prostor za odlaganje59

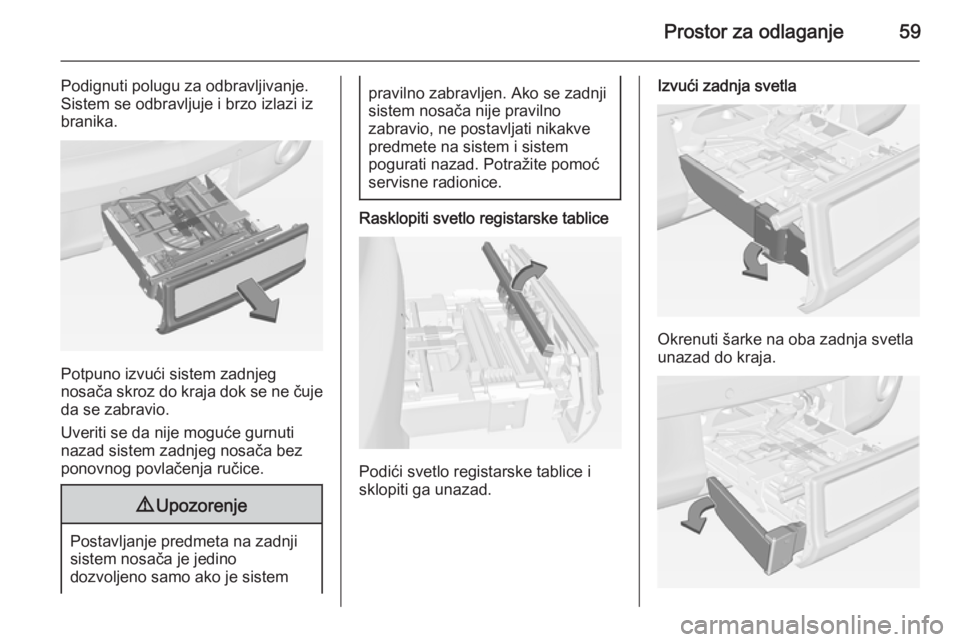

Podignuti polugu za odbravljivanje.
Sistem se odbravljuje i brzo izlazi iz
branika.
Potpuno izvući sistem zadnjeg
nosača skroz do kraja dok se ne čuje da se zabravio.
Uveriti se da nije moguće gurnuti
nazad sistem zadnjeg nosača bez
ponovnog povlačenja ručice.
9 Upozorenje
Postavljanje predmeta na zadnji
sistem nosača je jedino
dozvoljeno samo ako je sistem
pravilno zabravljen. Ako se zadnji
sistem nosača nije pravilno
zabravio, ne postavljati nikakve
predmete na sistem i sistem
pogurati nazad. Potražite pomoć
servisne radionice.
Rasklopiti svetlo registarske tablice
Podići svetlo registarske tablice i
sklopiti ga unazad.
Izvući zadnja svetla
Okrenuti šarke na oba zadnja svetla
unazad do kraja.

60Prostor za odlaganje

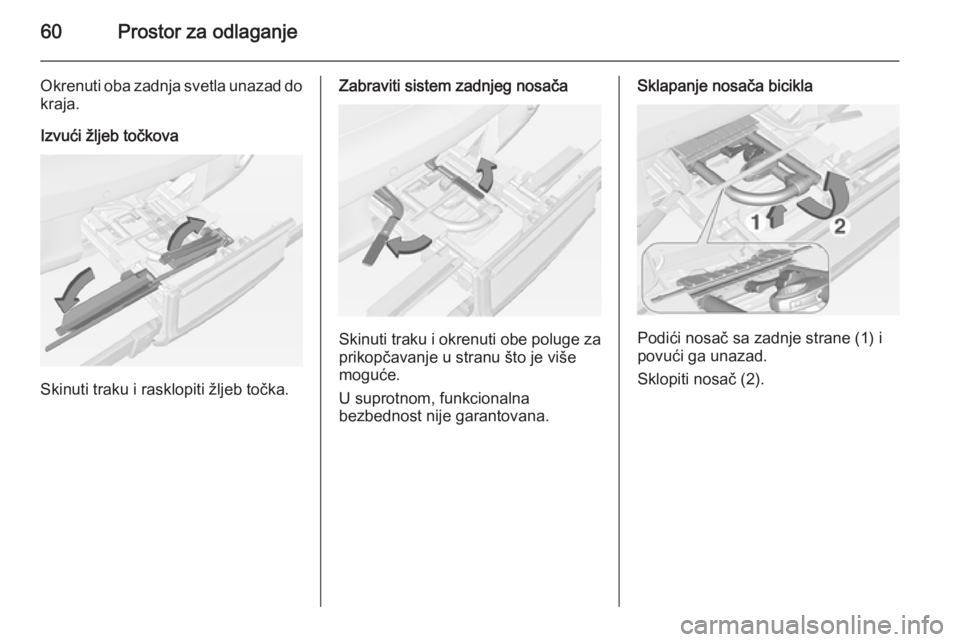

Okrenuti oba zadnja svetla unazad do
kraja.
Izvući žljeb točkova
Skinuti traku i rasklopiti žljeb točka.
Zabraviti sistem zadnjeg nosača
Skinuti traku i okrenuti obe poluge za
prikopčavanje u stranu što je više
moguće.
U suprotnom, funkcionalna
bezbednost nije garantovana.
Sklapanje nosača bicikla
Podići nosač sa zadnje strane (1) i
povući ga unazad.
Sklopiti nosač (2).

Prostor za odlaganje61

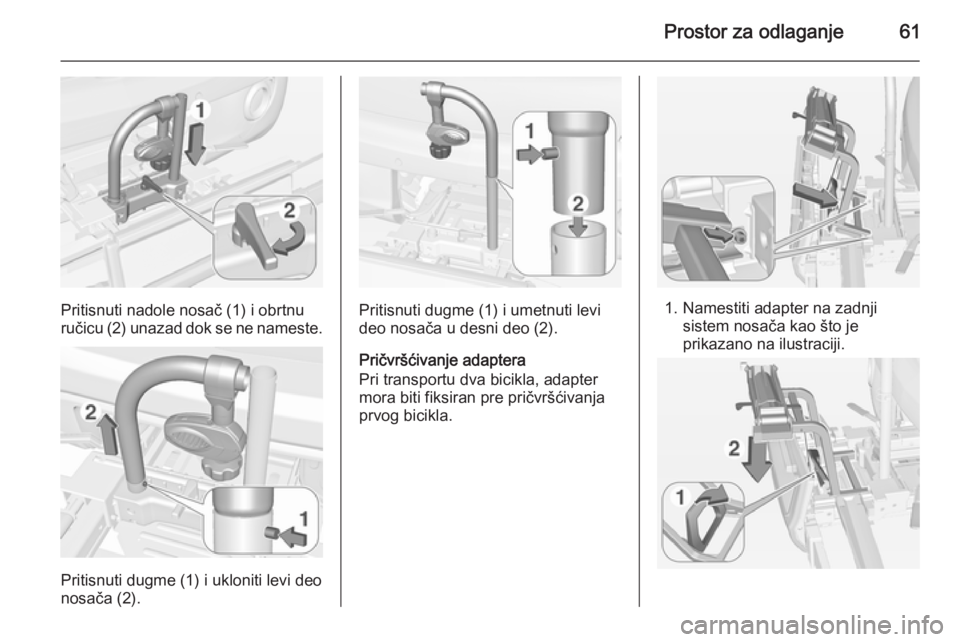

Pritisnuti nadole nosač (1) i obrtnu
ručicu (2) unazad dok se ne nameste.
Pritisnuti dugme (1) i ukloniti levi deo
nosača (2).
Pritisnuti dugme (1) i umetnuti levi
deo nosača u desni deo (2).
Pričvršćivanje adaptera
Pri transportu dva bicikla, adapter
mora biti fiksiran pre pričvršćivanja
prvog bicikla.1. Namestiti adapter na zadnji sistem nosača kao što je
prikazano na ilustraciji.

62Prostor za odlaganje

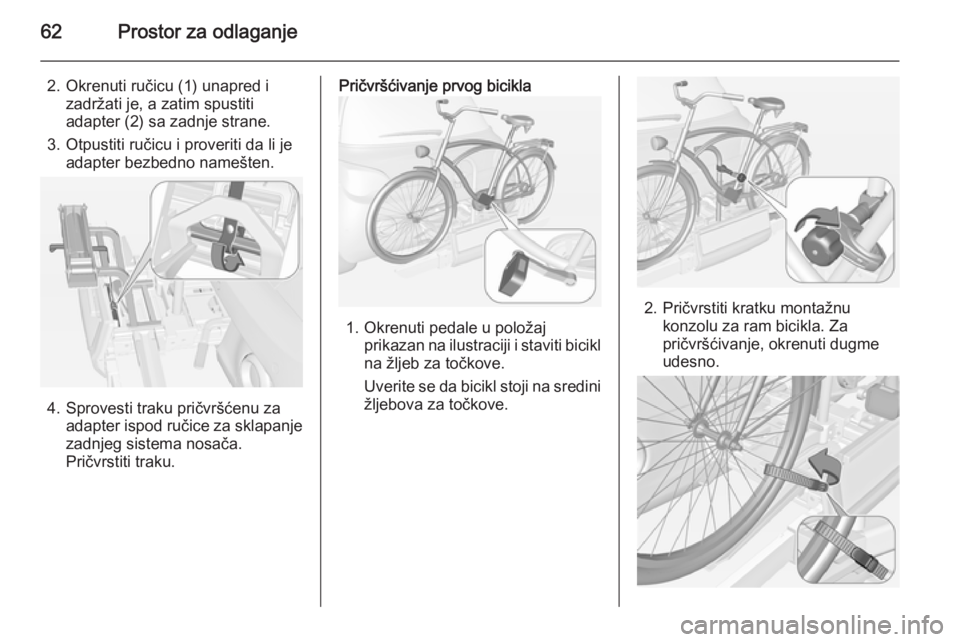

2. Okrenuti ručicu (1) unapred izadržati je, a zatim spustiti
adapter (2) sa zadnje strane.
3. Otpustiti ručicu i proveriti da li je adapter bezbedno namešten.
4. Sprovesti traku pričvršćenu za adapter ispod ručice za sklapanje
zadnjeg sistema nosača.
Pričvrstiti traku.
Pričvršćivanje prvog bicikla
1. Okrenuti pedale u položaj prikazan na ilustraciji i staviti bicikl
na žljeb za točkove.
Uverite se da bicikl stoji na sredini žljebova za točkove.
2. Pričvrstiti kratku montažnu konzolu za ram bicikla. Za
pričvršćivanje, okrenuti dugme
udesno.

Prostor za odlaganje63

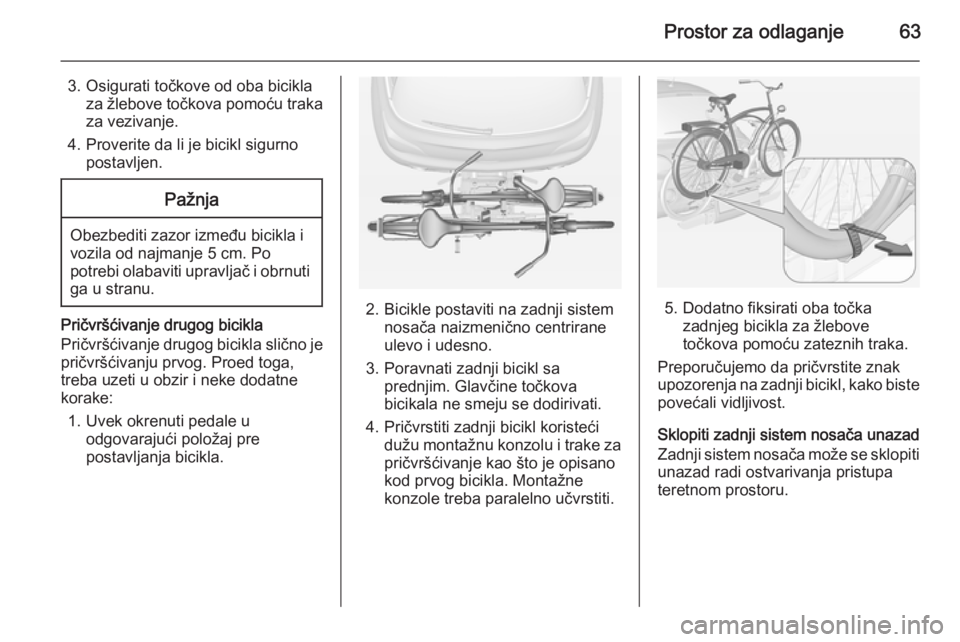

3. Osigurati točkove od oba biciklaza žlebove točkova pomoću traka
za vezivanje.
4. Proverite da li je bicikl sigurno postavljen.Pažnja
Obezbediti zazor između bicikla i
vozila od najmanje 5 cm. Po
potrebi olabaviti upravljač i obrnuti ga u stranu.
Pričvršćivanje drugog bicikla
Pričvršćivanje drugog bicikla slično je pričvršćivanju prvog. Proed toga,
treba uzeti u obzir i neke dodatne
korake:
1. Uvek okrenuti pedale u odgovarajući položaj pre
postavljanja bicikla.2. Bicikle postaviti na zadnji sistem nosača naizmenično centrirane
ulevo i udesno.
3. Poravnati zadnji bicikl sa prednjim. Glavčine točkova
bicikala ne smeju se dodirivati.
4. Pričvrstiti zadnji bicikl koristeći dužu montažnu konzolu i trake zapričvršćivanje kao što je opisano
kod prvog bicikla. Montažne
konzole treba paralelno učvrstiti.5. Dodatno fiksirati oba točka zadnjeg bicikla za žlebove
točkova pomoću zateznih traka.
Preporučujemo da pričvrstite znak upozorenja na zadnji bicikl, kako biste povećali vidljivost.
Sklopiti zadnji sistem nosača unazad
Zadnji sistem nosača može se sklopiti
unazad radi ostvarivanja pristupa
teretnom prostoru.

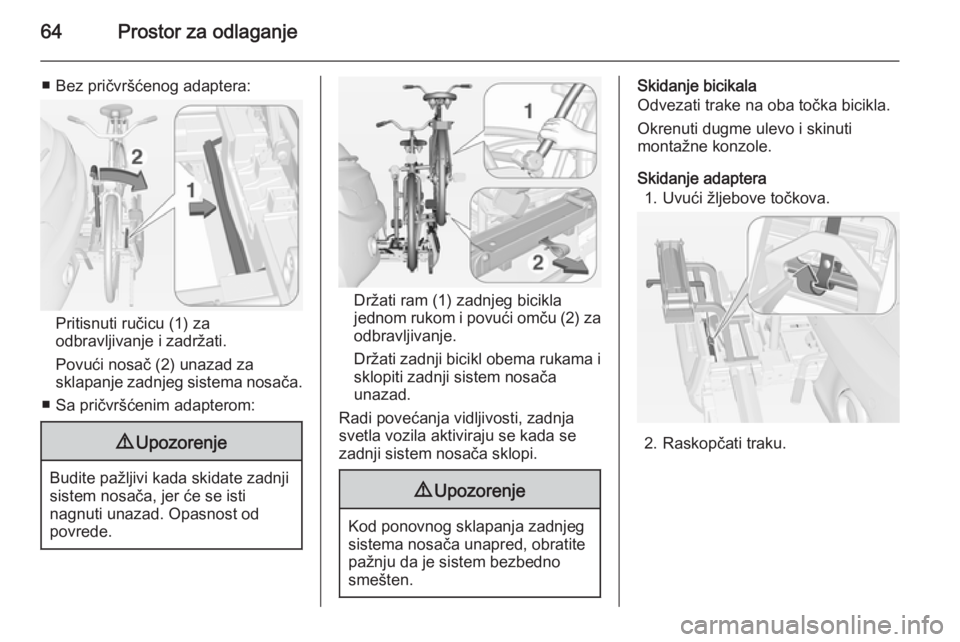

64Prostor za odlaganje
■ Bez pričvršćenog adaptera:
Pritisnuti ručicu (1) za
odbravljivanje i zadržati.
Povući nosač (2) unazad za
sklapanje zadnjeg sistema nosača.
■ Sa pričvršćenim adapterom:
9 Upozorenje
Budite pažljivi kada skidate zadnji
sistem nosača, jer će se isti
nagnuti unazad. Opasnost od
povrede.
Držati ram (1) zadnjeg bicikla
jednom rukom i povući omču (2) za
odbravljivanje.
Držati zadnji bicikl obema rukama i sklopiti zadnji sistem nosača
unazad.
Radi povećanja vidljivosti, zadnja
svetla vozila aktiviraju se kada se
zadnji sistem nosača sklopi.
9 Upozorenje
Kod ponovnog sklapanja zadnjeg
sistema nosača unapred, obratite
pažnju da je sistem bezbedno
smešten.
Skidanje bicikala
Odvezati trake na oba točka bicikla.
Okrenuti dugme ulevo i skinuti
montažne konzole.
Skidanje adaptera 1. Uvući žljebove točkova.
2. Raskopčati traku.

Prostor za odlaganje65

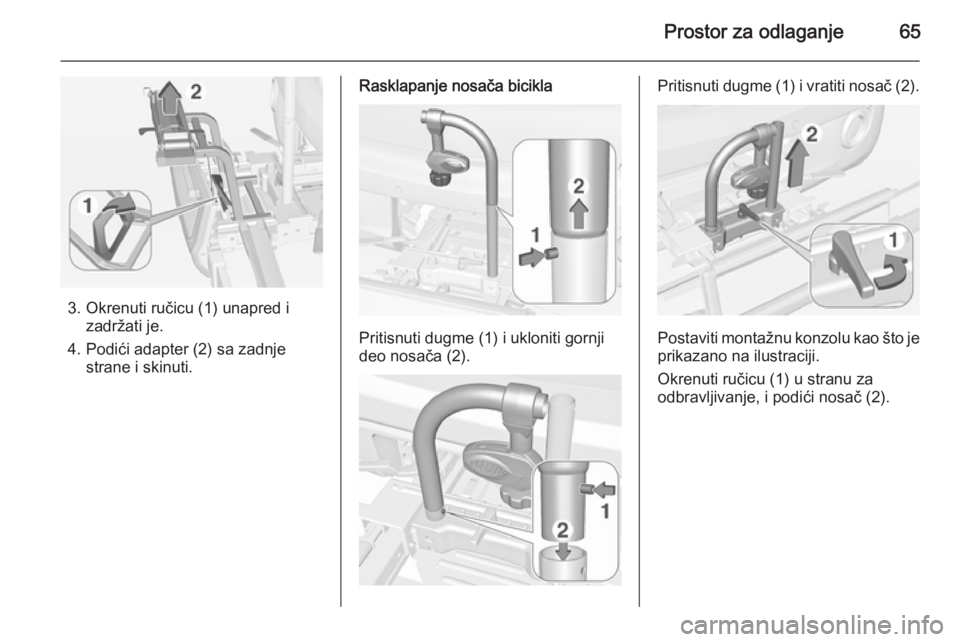

3. Okrenuti ručicu (1) unapred izadržati je.
4. Podići adapter (2) sa zadnje strane i skinuti.
Rasklapanje nosača bicikla
Pritisnuti dugme (1) i ukloniti gornji
deo nosača (2).
Pritisnuti dugme (1) i vratiti nosač (2).
Postaviti montažnu konzolu kao što je prikazano na ilustraciji.
Okrenuti ručicu (1) u stranu za
odbravljivanje, i podići nosač (2).

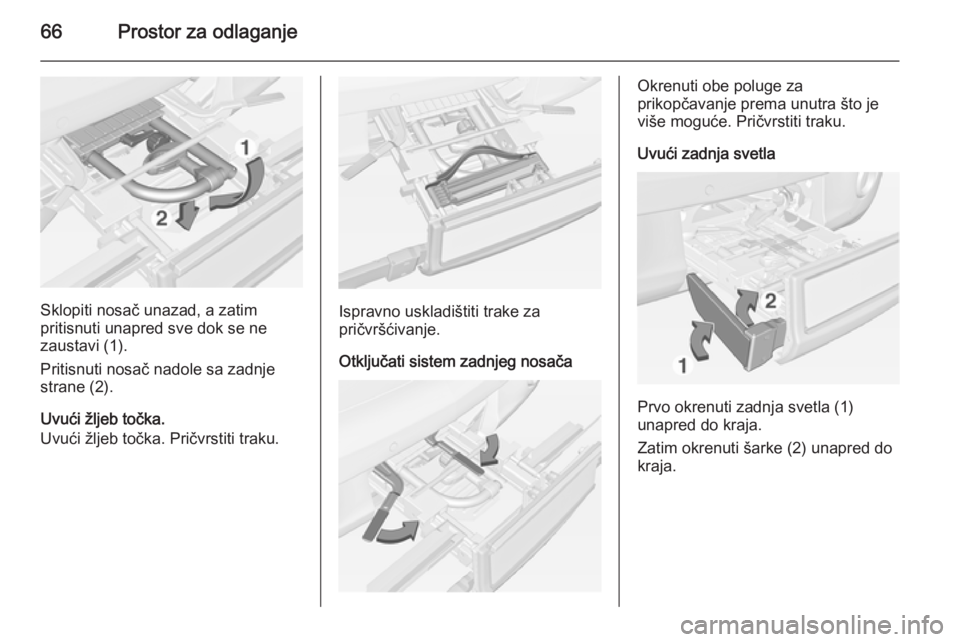

66Prostor za odlaganje
Sklopiti nosač unazad, a zatim
pritisnuti unapred sve dok se ne
zaustavi (1).
Pritisnuti nosač nadole sa zadnje
strane (2).
Uvući žljeb točka.
Uvući žljeb točka. Pričvrstiti traku.Ispravno uskladištiti trake za
pričvršćivanje.
Otključati sistem zadnjeg nosača
Okrenuti obe poluge za
prikopčavanje prema unutra što je
više moguće. Pričvrstiti traku.
Uvući zadnja svetla
Prvo okrenuti zadnja svetla (1)
unapred do kraja.
Zatim okrenuti šarke (2) unapred do
kraja.

Prostor za odlaganje67

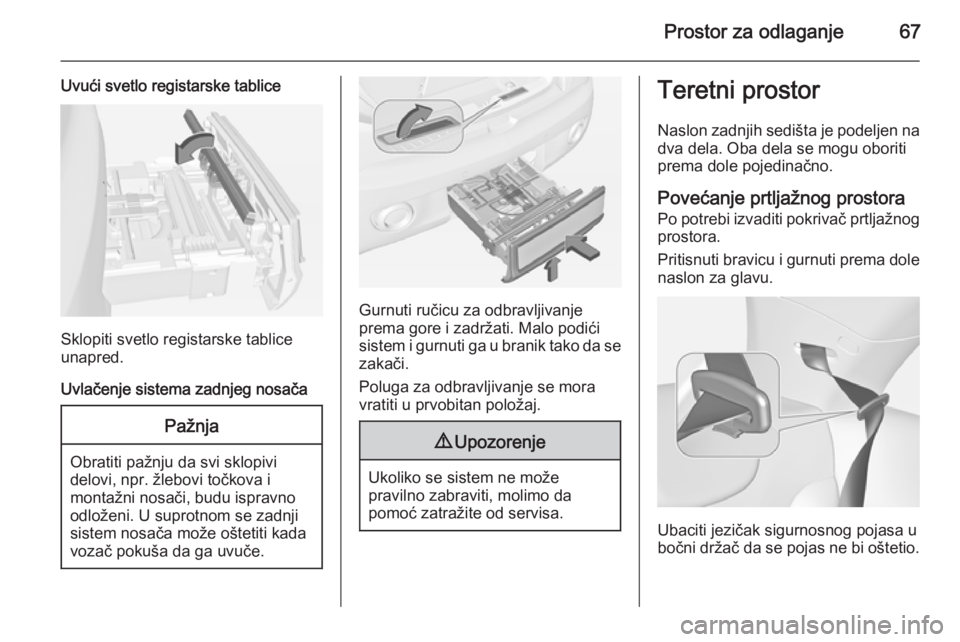

Uvući svetlo registarske tablice
Sklopiti svetlo registarske tablice
unapred.
Uvlačenje sistema zadnjeg nosača
Pažnja
Obratiti pažnju da svi sklopivi delovi, npr. žlebovi točkova i
montažni nosači, budu ispravno
odloženi. U suprotnom se zadnji
sistem nosača može oštetiti kada
vozač pokuša da ga uvuče.
Gurnuti ručicu za odbravljivanje
prema gore i zadržati. Malo podići
sistem i gurnuti ga u branik tako da se
zakači.
Poluga za odbravljivanje se mora
vratiti u prvobitan položaj.
9 Upozorenje
Ukoliko se sistem ne može
pravilno zabraviti, molimo da
pomoć zatražite od servisa.
Teretni prostor
Naslon zadnjih sedišta je podeljen na
dva dela. Oba dela se mogu oboriti
prema dole pojedinačno.
Povećanje prtljažnog prostora Po potrebi izvaditi pokrivač prtljažnog
prostora.
Pritisnuti bravicu i gurnuti prema dole
naslon za glavu.
Ubaciti jezičak sigurnosnog pojasa u
bočni držač da se pojas ne bi oštetio.

68Prostor za odlaganje

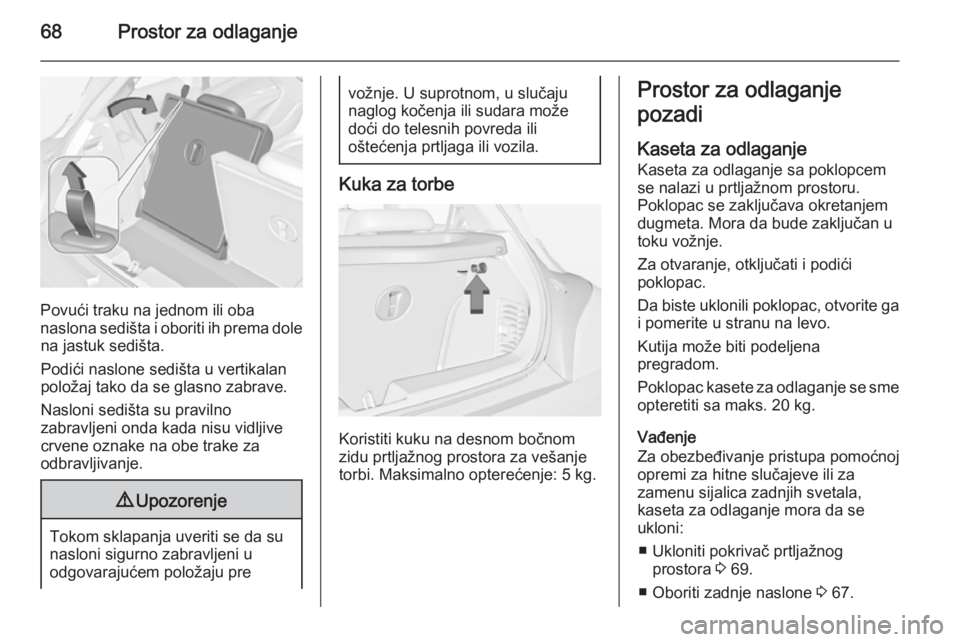

Povući traku na jednom ili oba
naslona sedišta i oboriti ih prema dole na jastuk sedišta.
Podići naslone sedišta u vertikalan
položaj tako da se glasno zabrave.
Nasloni sedišta su pravilno
zabravljeni onda kada nisu vidljive
crvene oznake na obe trake za
odbravljivanje.
9 Upozorenje
Tokom sklapanja uveriti se da su
nasloni sigurno zabravljeni u
odgovarajućem položaju pre
vožnje. U suprotnom, u slučaju naglog kočenja ili sudara može
doći do telesnih povreda ili
oštećenja prtljaga ili vozila.
Kuka za torbe
Koristiti kuku na desnom bočnom
zidu prtljažnog prostora za vešanje torbi. Maksimalno opterećenje: 5 kg.
Prostor za odlaganje
pozadi
Kaseta za odlaganje Kaseta za odlaganje sa poklopcem
se nalazi u prtljažnom prostoru.
Poklopac se zaključava okretanjem
dugmeta. Mora da bude zaključan u
toku vožnje.
Za otvaranje, otključati i podići
poklopac.
Da biste uklonili poklopac, otvorite ga
i pomerite u stranu na levo.
Kutija može biti podeljena
pregradom.
Poklopac kasete za odlaganje se sme
opteretiti sa maks. 20 kg.
Vađenje
Za obezbeđivanje pristupa pomoćnoj
opremi za hitne slučajeve ili za
zamenu sijalica zadnjih svetala,
kaseta za odlaganje mora da se
ukloni:
■ Ukloniti pokrivač prtljažnog prostora 3 69.
■ Oboriti zadnje naslone 3 67.
