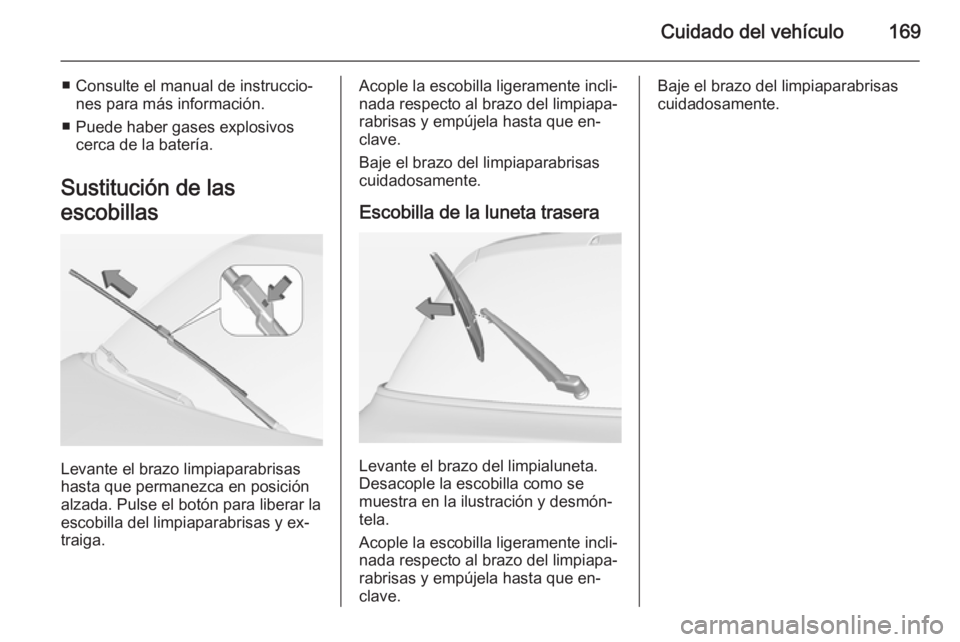

Cuidado del vehículo169
■ Consulte el manual de instruccio‐nes para más información.
■ Puede haber gases explosivos cerca de la batería.
Sustitución de las
escobillas
Levante el brazo limpiaparabrisas
hasta que permanezca en posición alzada. Pulse el botón para liberar laescobilla del limpiaparabrisas y ex‐
traiga.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
clave.
Baje el brazo del limpiaparabrisas
cuidadosamente.
Escobilla de la luneta trasera
Levante el brazo del limpialuneta.
Desacople la escobilla como se
muestra en la ilustración y desmón‐
tela.
Acople la escobilla ligeramente incli‐
nada respecto al brazo del limpiapa‐
rabrisas y empújela hasta que en‐
clave.
Baje el brazo del limpiaparabrisas
cuidadosamente.

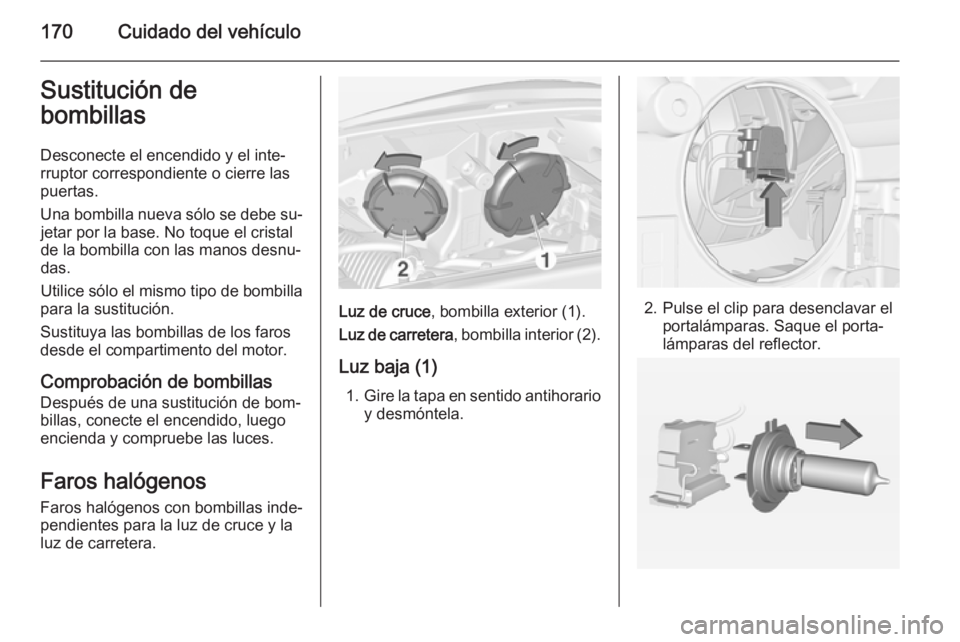

170Cuidado del vehículoSustitución de
bombillas
Desconecte el encendido y el inte‐
rruptor correspondiente o cierre las
puertas.
Una bombilla nueva sólo se debe su‐ jetar por la base. No toque el cristalde la bombilla con las manos desnu‐
das.
Utilice sólo el mismo tipo de bombilla
para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Comprobación de bombillas Después de una sustitución de bom‐billas, conecte el encendido, luego
encienda y compruebe las luces.
Faros halógenos Faros halógenos con bombillas inde‐
pendientes para la luz de cruce y la
luz de carretera.
Luz de cruce , bombilla exterior (1).
Luz de carretera , bombilla interior (2).
Luz baja (1) 1. Gire la tapa en sentido antihorario
y desmóntela.2. Pulse el clip para desenclavar el portalámparas. Saque el porta‐
lámparas del reflector.

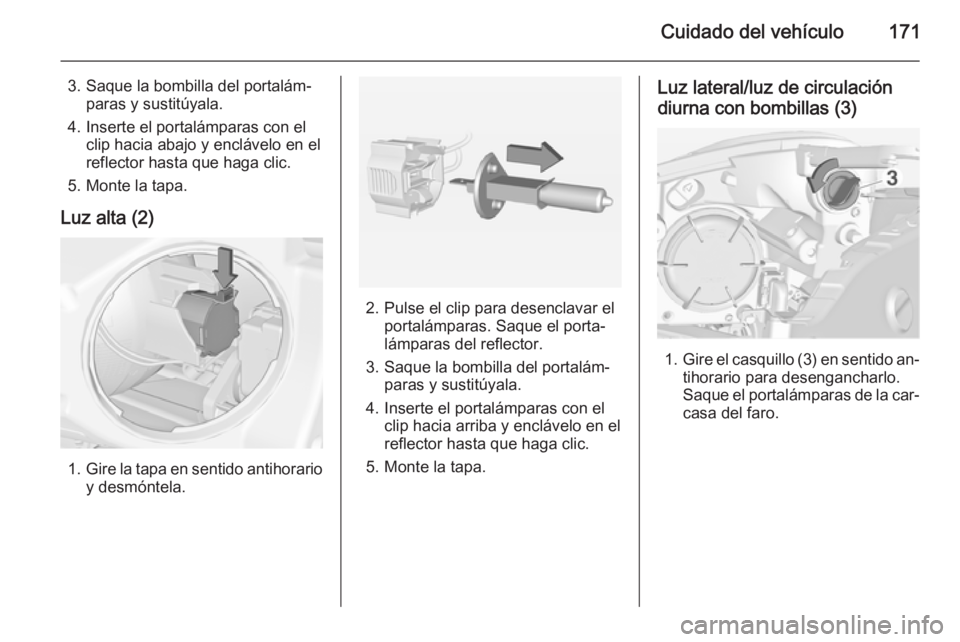

Cuidado del vehículo171
3. Saque la bombilla del portalám‐paras y sustitúyala.
4. Inserte el portalámparas con el clip hacia abajo y enclávelo en el
reflector hasta que haga clic.
5. Monte la tapa.
Luz alta (2)
1. Gire la tapa en sentido antihorario
y desmóntela.
2. Pulse el clip para desenclavar el portalámparas. Saque el porta‐
lámparas del reflector.
3. Saque la bombilla del portalám‐ paras y sustitúyala.
4. Inserte el portalámparas con el clip hacia arriba y enclávelo en el
reflector hasta que haga clic.
5. Monte la tapa.
Luz lateral/luz de circulación diurna con bombillas (3)
1. Gire el casquillo (3) en sentido an‐
tihorario para desengancharlo.
Saque el portalámparas de la car‐ casa del faro.

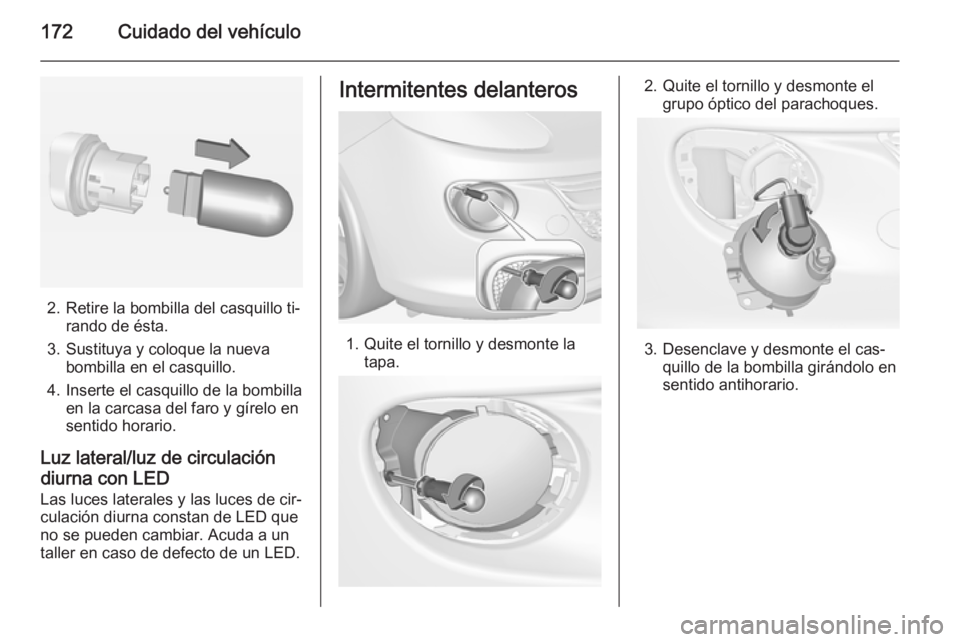

172Cuidado del vehículo
2. Retire la bombilla del casquillo ti‐rando de ésta.
3. Sustituya y coloque la nueva bombilla en el casquillo.
4. Inserte el casquillo de la bombilla en la carcasa del faro y gírelo ensentido horario.
Luz lateral/luz de circulación diurna con LED
Las luces laterales y las luces de cir‐
culación diurna constan de LED que
no se pueden cambiar. Acuda a un
taller en caso de defecto de un LED.
Intermitentes delanteros
1. Quite el tornillo y desmonte la tapa.
2. Quite el tornillo y desmonte elgrupo óptico del parachoques.
3. Desenclave y desmonte el cas‐quillo de la bombilla girándolo en
sentido antihorario.

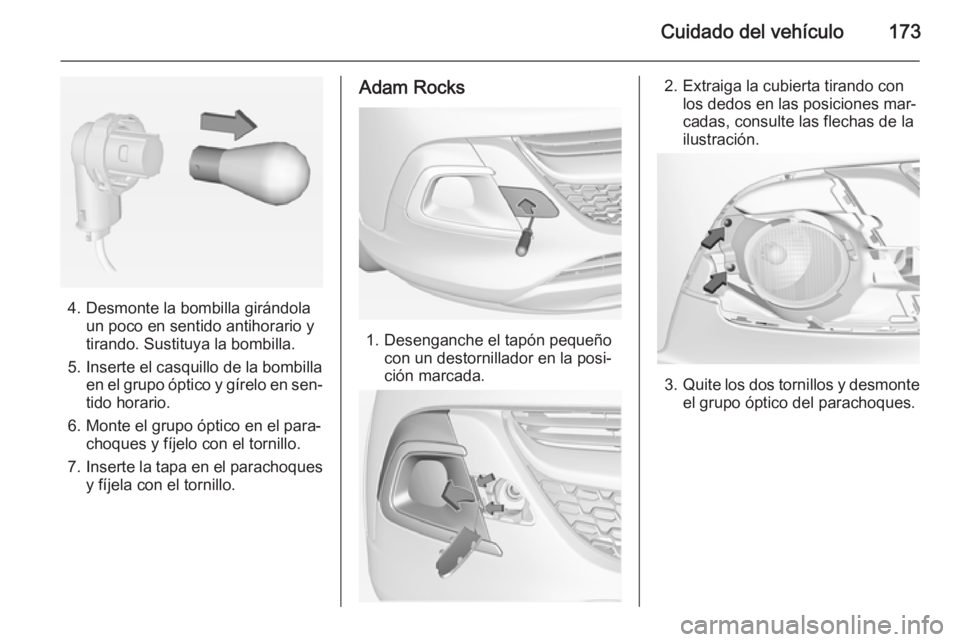

Cuidado del vehículo173
4. Desmonte la bombilla girándolaun poco en sentido antihorario y
tirando. Sustituya la bombilla.
5. Inserte el casquillo de la bombilla en el grupo óptico y gírelo en sen‐
tido horario.
6. Monte el grupo óptico en el para‐ choques y fíjelo con el tornillo.
7. Inserte la tapa en el parachoques
y fíjela con el tornillo.
Adam Rocks
1. Desenganche el tapón pequeño con un destornillador en la posi‐
ción marcada.
2. Extraiga la cubierta tirando con los dedos en las posiciones mar‐
cadas, consulte las flechas de la
ilustración.
3. Quite los dos tornillos y desmonte
el grupo óptico del parachoques.

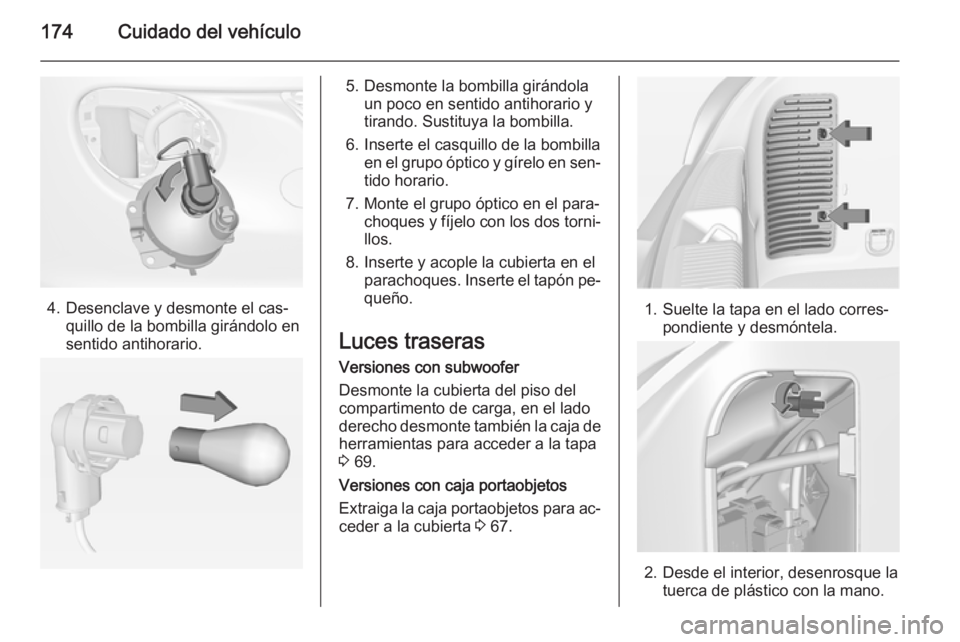

174Cuidado del vehículo
4. Desenclave y desmonte el cas‐quillo de la bombilla girándolo en
sentido antihorario.
5. Desmonte la bombilla girándola un poco en sentido antihorario y
tirando. Sustituya la bombilla.
6. Inserte el casquillo de la bombilla en el grupo óptico y gírelo en sen‐
tido horario.
7. Monte el grupo óptico en el para‐ choques y fíjelo con los dos torni‐
llos.
8. Inserte y acople la cubierta en el parachoques. Inserte el tapón pe‐queño.
Luces traseras Versiones con subwoofer
Desmonte la cubierta del piso del
compartimento de carga, en el lado
derecho desmonte también la caja de
herramientas para acceder a la tapa
3 69.
Versiones con caja portaobjetos Extraiga la caja portaobjetos para ac‐ ceder a la cubierta 3 67.
1. Suelte la tapa en el lado corres‐
pondiente y desmóntela.
2. Desde el interior, desenrosque la tuerca de plástico con la mano.

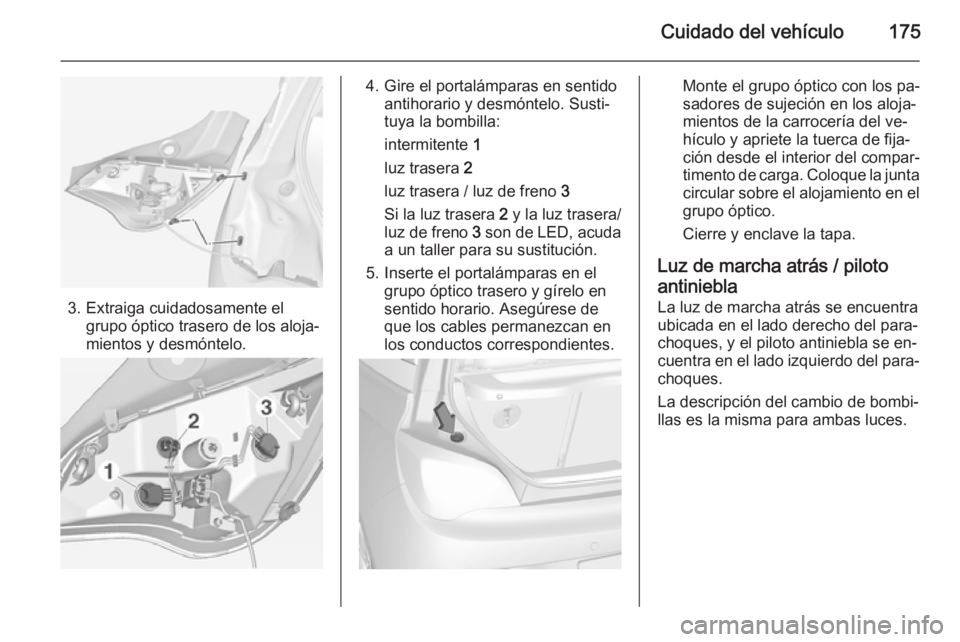

Cuidado del vehículo175
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Gire el portalámparas en sentido antihorario y desmóntelo. Susti‐
tuya la bombilla:
intermitente 1
luz trasera 2
luz trasera / luz de freno 3
Si la luz trasera 2 y la luz trasera/
luz de freno 3 son de LED, acuda
a un taller para su sustitución.
5. Inserte el portalámparas en el grupo óptico trasero y gírelo en
sentido horario. Asegúrese de
que los cables permanezcan en
los conductos correspondientes.Monte el grupo óptico con los pa‐
sadores de sujeción en los aloja‐
mientos de la carrocería del ve‐
hículo y apriete la tuerca de fija‐
ción desde el interior del compar‐
timento de carga. Coloque la junta circular sobre el alojamiento en el
grupo óptico.
Cierre y enclave la tapa.
Luz de marcha atrás / piloto
antiniebla La luz de marcha atrás se encuentraubicada en el lado derecho del para‐
choques, y el piloto antiniebla se en‐
cuentra en el lado izquierdo del para‐ choques.
La descripción del cambio de bombi‐
llas es la misma para ambas luces.

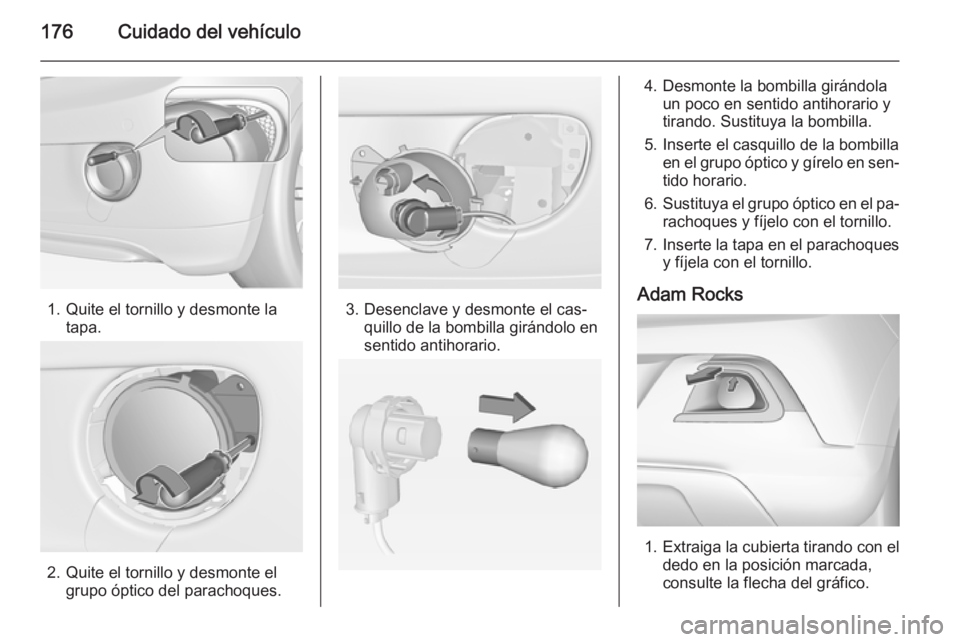

176Cuidado del vehículo
1. Quite el tornillo y desmonte latapa.
2. Quite el tornillo y desmonte elgrupo óptico del parachoques.
3. Desenclave y desmonte el cas‐quillo de la bombilla girándolo en
sentido antihorario.
4. Desmonte la bombilla girándola un poco en sentido antihorario y
tirando. Sustituya la bombilla.
5. Inserte el casquillo de la bombilla en el grupo óptico y gírelo en sen‐
tido horario.
6. Sustituya el grupo óptico en el pa‐
rachoques y fíjelo con el tornillo.
7. Inserte la tapa en el parachoques
y fíjela con el tornillo.
Adam Rocks
1. Extraiga la cubierta tirando con el
dedo en la posición marcada,
consulte la flecha del gráfico.

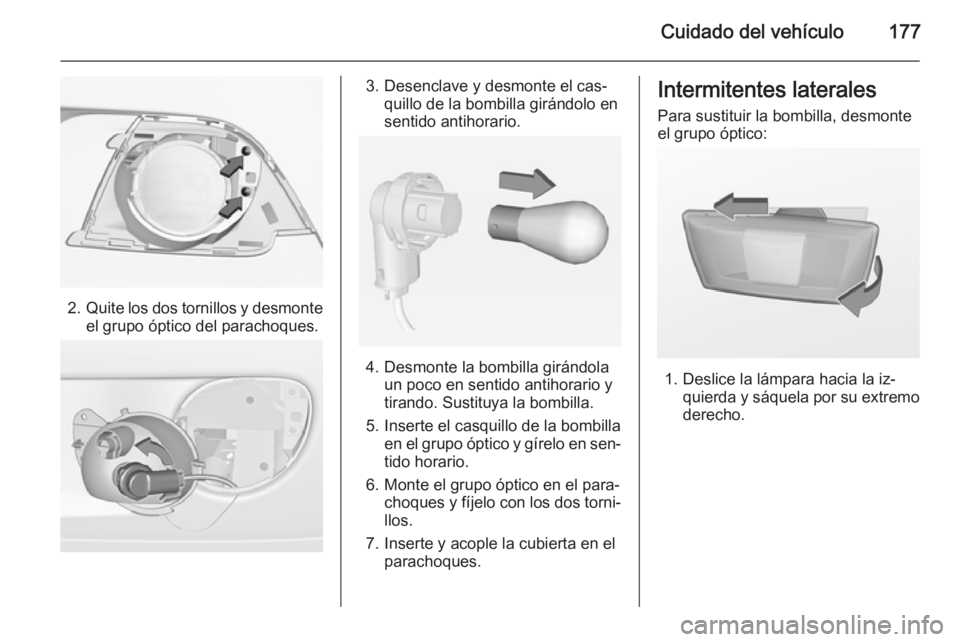

Cuidado del vehículo177
2.Quite los dos tornillos y desmonte
el grupo óptico del parachoques.
3. Desenclave y desmonte el cas‐ quillo de la bombilla girándolo en
sentido antihorario.
4. Desmonte la bombilla girándola un poco en sentido antihorario y
tirando. Sustituya la bombilla.
5. Inserte el casquillo de la bombilla en el grupo óptico y gírelo en sen‐
tido horario.
6. Monte el grupo óptico en el para‐ choques y fíjelo con los dos torni‐
llos.
7. Inserte y acople la cubierta en el parachoques.
Intermitentes laterales
Para sustituir la bombilla, desmonte
el grupo óptico:
1. Deslice la lámpara hacia la iz‐ quierda y sáquela por su extremo
derecho.

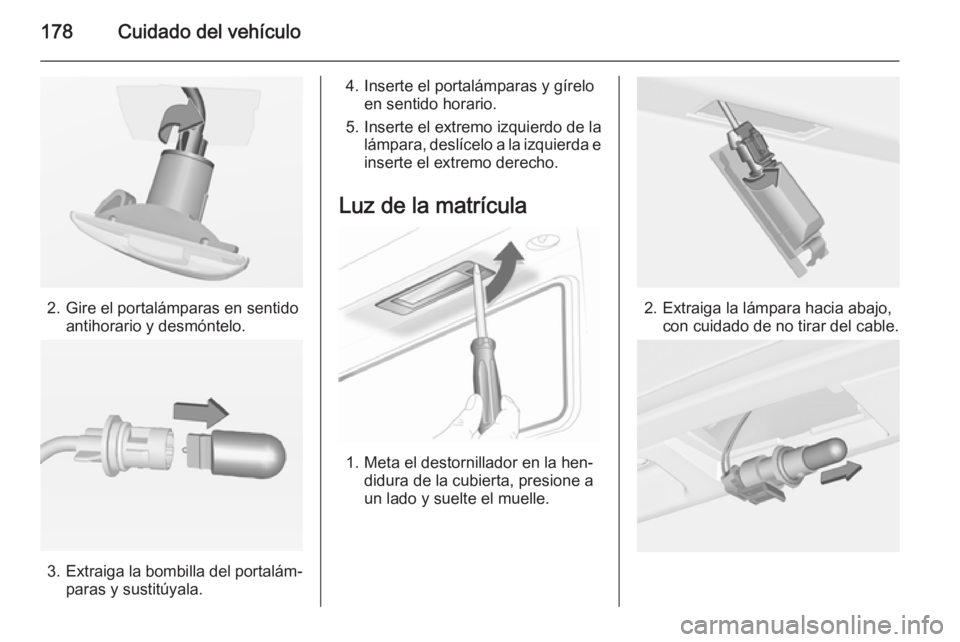

178Cuidado del vehículo
2. Gire el portalámparas en sentidoantihorario y desmóntelo.
3.Extraiga la bombilla del portalám‐
paras y sustitúyala.
4. Inserte el portalámparas y gírelo en sentido horario.
5. Inserte el extremo izquierdo de la lámpara, deslícelo a la izquierda e
inserte el extremo derecho.
Luz de la matrícula
1. Meta el destornillador en la hen‐ didura de la cubierta, presione a
un lado y suelte el muelle.
2. Extraiga la lámpara hacia abajo, con cuidado de no tirar del cable.
