OPEL ADAM 2015 Manual de utilizare (in Romanian)

Depozitarea59
Blocarea sistemului de transport
posterior
Demontaţi chinga şi răsuciţi ambele
manete de prindere înspre lateral
până la capăt.
În caz contrar, nu este garantată
funcţionalitatea în siguranţă.
Asamblarea suportului pentru
biciclete
Ridicaţi suportul în partea din spate
(1) şi trageţi-l înapoi.
Rabataţi suportul în sus (2).
Apăsaţi în jos suportul (1) şi răsuciţi
mânerul (2) înapoi pentru cuplare.
Apăsaţi butonul (1) şi demontaţi
partea stângă a suportului (2).

60Depozitarea
Apăsaţi butonul (1) şi introduceţi
partea stângă a suportului în partea
dreaptă (2).
Ataşarea adaptorului
Atunci când transportaţi două
biciclete, adaptorul trebuie să fie fixat înainte de a ataşa prima bicicletă.1. Aplicaţi adaptorul la sistemul de transport posterior, aşa cum se
prezintă în ilustraţie.
2. Răsuciţi maneta (1) înainte şi menţineţi-o, apoi coborâţi
adaptorul (2) în spate.
3. Eliberaţi maneta şi verificaţi dacă adaptorul este bine cuplat.
4. Ghidaţi chinga ataşată la adaptor sub manetă pentru rabatarea
sistemului de transport posterior.
Strângeţi chinga.

Depozitarea61
Ataşarea primei biciclete
1.Rotiţi pedalele pe poziţie, conform
indicaţiilor din ilustraţie şi aşezaţi
bicicleta pe degajarea roţii.
Verificaţi dacă bicicleta stă
aşezată central pe degajarea roţii.
2. Ataşaţi consola de montare scurtă
la cadrul bicicletei. Răsuciţi în
sens orar butonul pentru fixare.
3. Asiguraţi ambele roţi ale bicicletei
în locaşele pentru roţi, utilizând
opritoarele de curea.
4. Verificaţi bicicleta pentru a vă asigura că este fixată bine.Atenţie
Asiguraţi-vă că distanţa dintre
bicicletă şi autovehicul este de cel
puţin 5 cm. Dacă este necesar,
slăbiţi ghidonul şi pivotaţi în
lateral.
Ataşarea celei de-a doua biciclete
Ataşarea celei de-a doua biciclete
este similară ataşării primei biciclete.
Trebuie să se ţină cont suplimentar
de unele etape:
1. Rotiţi întotdeauna pedalele în poziţie adecvată înainte de a
aşeza bicicleta.

62Depozitarea
2. Poziţionaţi bicicletele pe sistemulde transport posterior, aliniate
alternant către stânga şi către
dreapta.
3. Aliniaţi bicicleta din spate la bicicleta din faţă. Butucii roţilor
bicicletelor nu trebuie să se atingă
unul de celălalt.
4. Ataşaţi bicicleta din spate cu consola de montare mai lungă şi
opritoarele de curea conform
descrierii pentru bicicleta din faţă. Consolele de montare trebuie
fixate în paralel.5. Suplimentar, asiguraţi ambele roţi
ale bicicletei din spate în locaşele roţilor cu ajutorul chingilorelastice.
Se recomandă ataşarea unui semn
de avertizare pe bicicleta situată cel
mai în spate pentru a creşte
vizibilitatea.
Rabataţi spre înapoi sistemul de
transport posterior
Sistemul de transport posterior poate
fi rabatat spre înapoi pentru a avea
acces la portbagaj.
■ Fără adaptor ataşat:
Apăsaţi maneta (1) pentru a
decupla şi menţineţi.
Trageţi stativul (2) spre înapoi
pentru a rabata sistemul de
transport posterior.
■ Cu adaptor ataşat:
9 Avertisment
Aveţi grijă la decuplarea
sistemului de transport posterior,
deoarece acesta se va bascula în
spate. Pericol de rănire.

Depozitarea63
Ţineţi cu o mână cadrul (1)
bicicletei spate şi trageţi chinga (2)
pentru a decupla.
Ţineţi cu ambele mâini bicicleta
spate şi rabataţi spre înapoi
sistemul de transport posterior.
Pentru a creşte vizibilitatea, lămpile
de poziţie din spate ale
autovehiculului sunt aprinse când
sistemul de transport posterior este
rabatat la loc.
9 Avertisment
Când se pliază din nou spre
înainte sistemul de transport
posterior, acordaţi atenţie cuplării
în siguranţă a sistemului.
Scoaterea bicicletelor
Desfaceţi elementele de fixare cu
chingă de la ambele anvelope ale
bicicletei.
Răsuciţi în sens antiorar butonul şi
desfaceţi consolele de montare.
Detaşarea adaptorului 1. Pliaţi degajările roţii.
2. Desfaceţi chinga.
3. Răsuciţi maneta (1) spre înainte şi
menţineţi.
4. Ridicaţi adaptorul (2) din spate şi demontaţi-l.

64Depozitarea
Dezasamblarea suportului pentru
biciclete
Apăsaţi butonul (1) şi demontaţi
partea superioară a suportului (2).
Apăsaţi butonul (1) şi montaţi la loc
suportul (2).
Aşezaţi consola de montare aşa cum se indică în ilustraţie.
Răsuciţi mânerul (1) în lateral pentru
a decupla şi ridicaţi stativul (2).
Pliaţi stativul spre înapoi, apoi
apăsaţi-l spre înainte până se
opreşte (1).
Apăsaţi în jos stativul în partea din
spate (2).
Pliaţi degajarea roţii
Pliaţi degajarea roţii. Fixaţi chinga.

Depozitarea65
Depozitaţi în mod corect opritoarele
de curea.
Deblocarea sistemului de transport
posterior
Răsuciţi ambele manete de prindere
spre interior până la capăt. Fixaţi
chinga.
Pliaţi lămpile de poziţie
Răsuciţi mai întâi ambele lumini de
poziţie spate (1) până la capăt.
Apoi, răsuciţi balamalele (2) înspre
înainte, până la capăt.

66Depozitarea

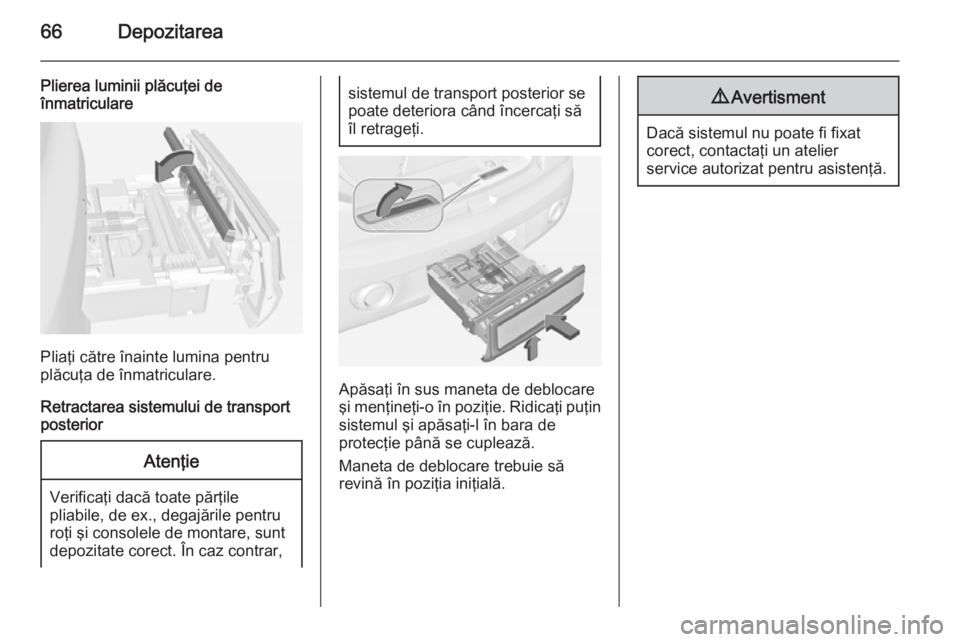

Plierea luminii plăcuţei de
înmatriculare
Pliaţi către înainte lumina pentru
plăcuţa de înmatriculare.
Retractarea sistemului de transport
posterior
Atenţie
Verificaţi dacă toate părţile
pliabile, de ex., degajările pentru
roţi şi consolele de montare, sunt
depozitate corect. În caz contrar,
sistemul de transport posterior se
poate deteriora când încercaţi să
îl retrageţi.
Apăsaţi în sus maneta de deblocare
şi menţineţi-o în poziţie. Ridicaţi puţin sistemul şi apăsaţi-l în bara de
protecţie până se cuplează.
Maneta de deblocare trebuie să
revină în poziţia iniţială.
9 Avertisment
Dacă sistemul nu poate fi fixat
corect, contactaţi un atelier
service autorizat pentru asistenţă.

Depozitarea67Portbagajul
Spătarul banchetei este împărţit în
două. Ambele părţi se pot rabata separat.
Extensia portbagajului
Scoateţi copertina portbagajului,
dacă este necesar.
Apăsaţi siguranţele şi apăsaţi tetiera
în jos.
Introduceţi clema metalică în suportul lateral pentru a proteja centura desiguranţă împotriva deteriorării.
Trageţi chinga de la unul sau de laambele spătare şi rabataţi-le către
şezutul scaunului.
Pentru depliere, ridicaţi spătarele în
poziţie verticală şi lăsaţi-le să se
cupleze sonor.
Spătarele sunt cuplate corect atunci
când marcajul roşu de pe ambele
chingi de degajare nu sunt vizibile.
9 Avertisment
La rabatarea în poziţie verticală,
asiguraţi-vă că spătarele sunt bine fixate în poziţie înainte de a porni
la drum. Nerespectarea acestei
recomandări poate duce la rănire sau la deteriorarea încărcăturii
sau a autovehiculului în cazul unei frânări bruşte sau al unui impact.
Cârligul pentru bagaje
Utilizaţi cârligul de pe panoul lateral-
dreapta al portbagajului pentru
agăţarea bagajelor. Sarcina maximă:
5 kg.

68DepozitareaSpaţiul de depozitare din
spate
Cutie de depozitare O cutie de depozitare cu capac este
amplasată în portbagaj. Capacul se
poate bloca prin rotirea butonului.
Acesta trebuie să fie blocat în timpul
mersului.
Pentru a deschide, deblocaţi şi ridicaţi
capacul.
Pentru a scoate capacul, deschideţi şi glisaţi în lateral, către stânga.
Cutia poate fi compartimentată cu un
separator.
Capacul cutiei de depozitare poate fi
încărcat cu maxim 20 kg.
Demontarea
Pentru a avea acces la echipamentul
de intervenţie în cazul defecţiunilor de
urgenţă sau pentru înlocuirea becului lămpilor de poziţie din spate, trebuie
scoasă cutia de depozitare:
■ Scoateţi copertina portbagajului 3 68.■ Rabataţi spătarele scaunelor spate
3 67.
■ Deschideţi cutia de depozitare.
■ Rotiţi cârligele de blocare de pe ambele părţi înspre înapoi şi
împingeţi inelele de amarare în
locaşuri.
■ Ridicaţi cutia de depozitare şi aşezaţi-o pe spătarele rabatate.
■ Scoateţi cutia de depozitare din portbagaj.
Instalarea
■ Aşezaţi cutia de depozitare pe spătarele rabatate,
■ Aduceţi cutia de depozitare în portbagaj.
■ Deschideţi cutia de depozitare.
■ Ridicaţi inelele de amarare de pe ambele părţi şi rotiţi cârligele deblocare din faţă pentru a fixa cutiaîn inelele de amarare.
■ Ridicaţi spătarul banchetei spate şi
montaţi copertina portbagajului.
■ Depozitaţi caseta cu setul pentru depanarea anvelopelor într-una dincamerele cutiei de depozitare.
■ Închideţi şi blocaţi capacul.
Copertina portbagajului
Nu puneţi obiecte pe capac.
