OPEL ADAM 2015 Manuale di uso e manutenzione (in Italian)

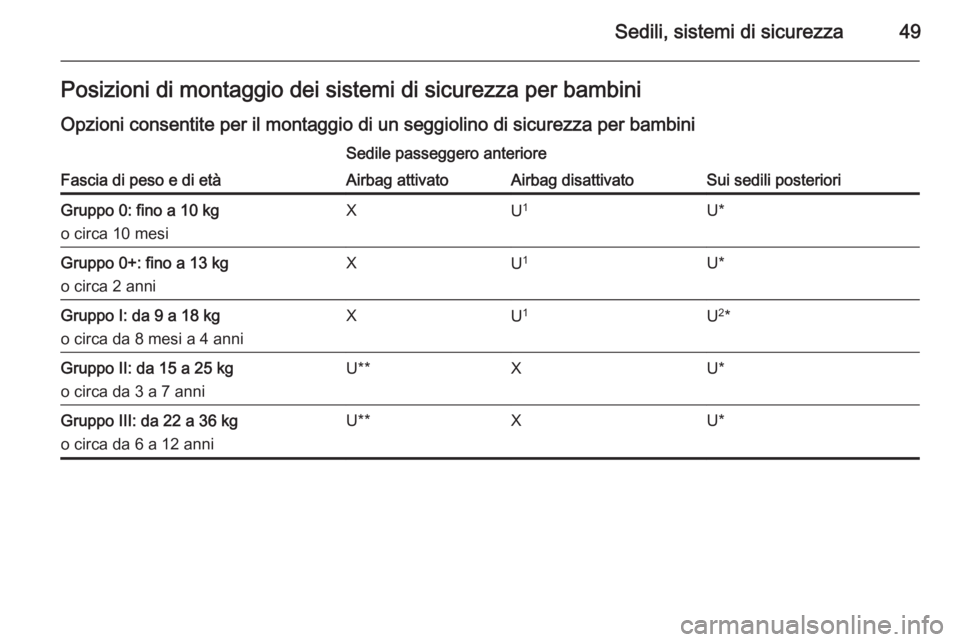

Sedili, sistemi di sicurezza49Posizioni di montaggio dei sistemi di sicurezza per bambini
Opzioni consentite per il montaggio di un seggiolino di sicurezza per bambini
Fascia di peso e di età
Sedile passeggero anteriore
Sui sedili posteriori
Airbag attivatoAirbag disattivatoGruppo 0: fino a 10 kg
o circa 10 mesiXU 1U*Gruppo 0+: fino a 13 kg
o circa 2 anniXU 1U*Gruppo I: da 9 a 18 kg
o circa da 8 mesi a 4 anniXU 1U 2
*Gruppo II: da 15 a 25 kg
o circa da 3 a 7 anniU**XU*Gruppo III: da 22 a 36 kg
o circa da 6 a 12 anniU**XU*

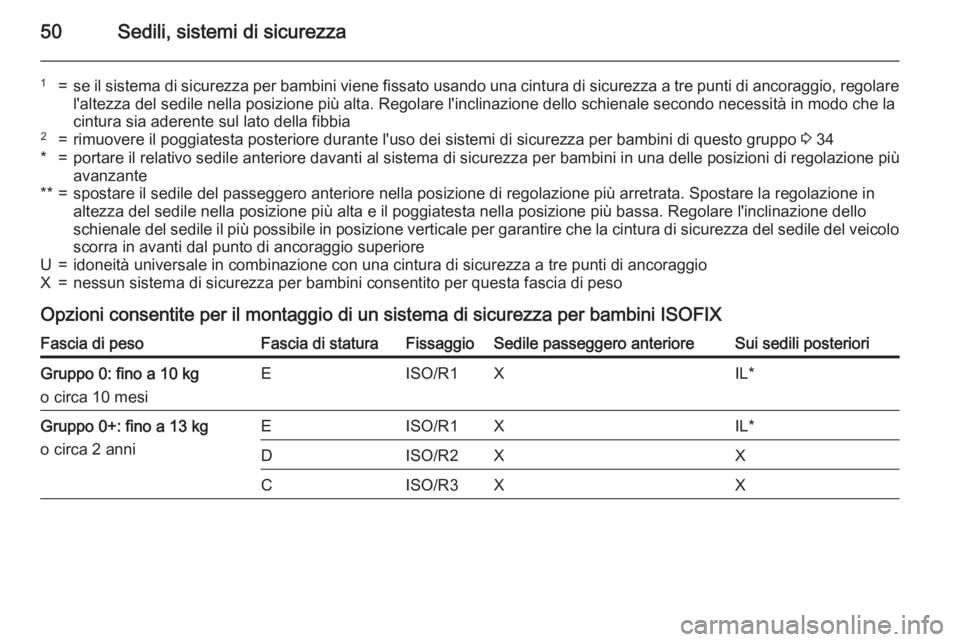

50Sedili, sistemi di sicurezza
1=se il sistema di sicurezza per bambini viene fissato usando una cintura di sicurezza a tre punti di ancoraggio, regolare
l'altezza del sedile nella posizione più alta. Regolare l'inclinazione dello schienale secondo necessità in modo che la
cintura sia aderente sul lato della fibbia2=rimuovere il poggiatesta posteriore durante l'uso dei sistemi di sicurezza per bambini di questo gruppo 3 34*=portare il relativo sedile anteriore davanti al sistema di sicurezza per bambini in una delle posizioni di regolazione più
avanzante**=spostare il sedile del passeggero anteriore nella posizione di regolazione più arretrata. Spostare la regolazione in altezza del sedile nella posizione più alta e il poggiatesta nella posizione più bassa. Regolare l'inclinazione delloschienale del sedile il più possibile in posizione verticale per garantire che la cintura di sicurezza del sedile del veicolo scorra in avanti dal punto di ancoraggio superioreU=idoneità universale in combinazione con una cintura di sicurezza a tre punti di ancoraggioX=nessun sistema di sicurezza per bambini consentito per questa fascia di peso
Opzioni consentite per il montaggio di un sistema di sicurezza per bambini ISOFIX
Fascia di pesoFascia di staturaFissaggioSedile passeggero anterioreSui sedili posterioriGruppo 0: fino a 10 kg
o circa 10 mesiEISO/R1XIL*Gruppo 0+: fino a 13 kg
o circa 2 anniEISO/R1XIL*DISO/R2XXCISO/R3XX

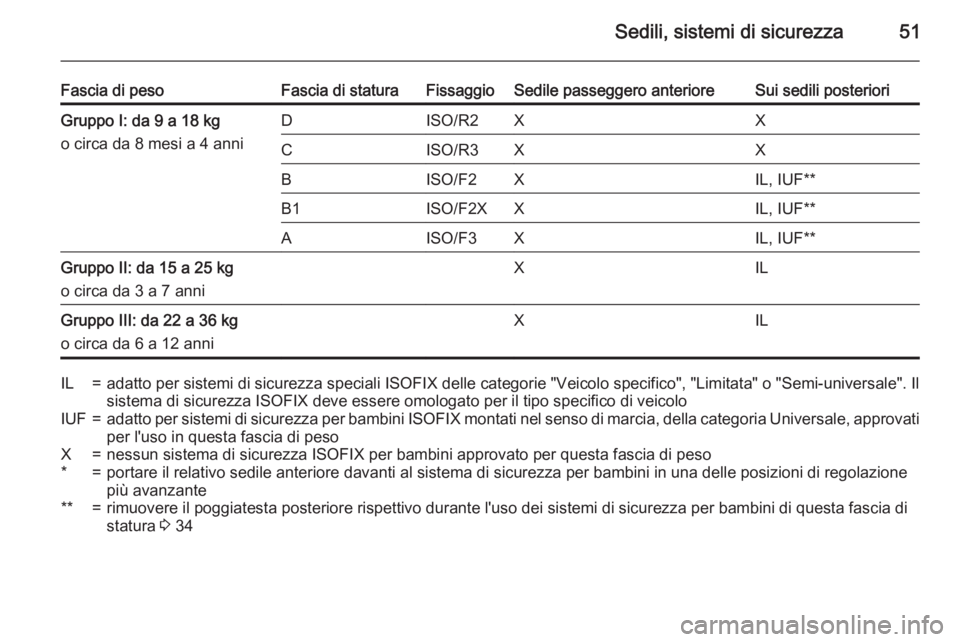

Sedili, sistemi di sicurezza51
Fascia di pesoFascia di staturaFissaggioSedile passeggero anterioreSui sedili posterioriGruppo I: da 9 a 18 kg
o circa da 8 mesi a 4 anniDISO/R2XXCISO/R3XXBISO/F2XIL, IUF**B1ISO/F2XXIL, IUF**AISO/F3XIL, IUF**Gruppo II: da 15 a 25 kg
o circa da 3 a 7 anniXILGruppo III: da 22 a 36 kg
o circa da 6 a 12 anniXILIL=adatto per sistemi di sicurezza speciali ISOFIX delle categorie "Veicolo specifico", "Limitata" o "Semi-universale". Il
sistema di sicurezza ISOFIX deve essere omologato per il tipo specifico di veicoloIUF=adatto per sistemi di sicurezza per bambini ISOFIX montati nel senso di marcia, della categoria Universale, approvati
per l'uso in questa fascia di pesoX=nessun sistema di sicurezza ISOFIX per bambini approvato per questa fascia di peso*=portare il relativo sedile anteriore davanti al sistema di sicurezza per bambini in una delle posizioni di regolazione
più avanzante**=rimuovere il poggiatesta posteriore rispettivo durante l'uso dei sistemi di sicurezza per bambini di questa fascia di
statura 3 34

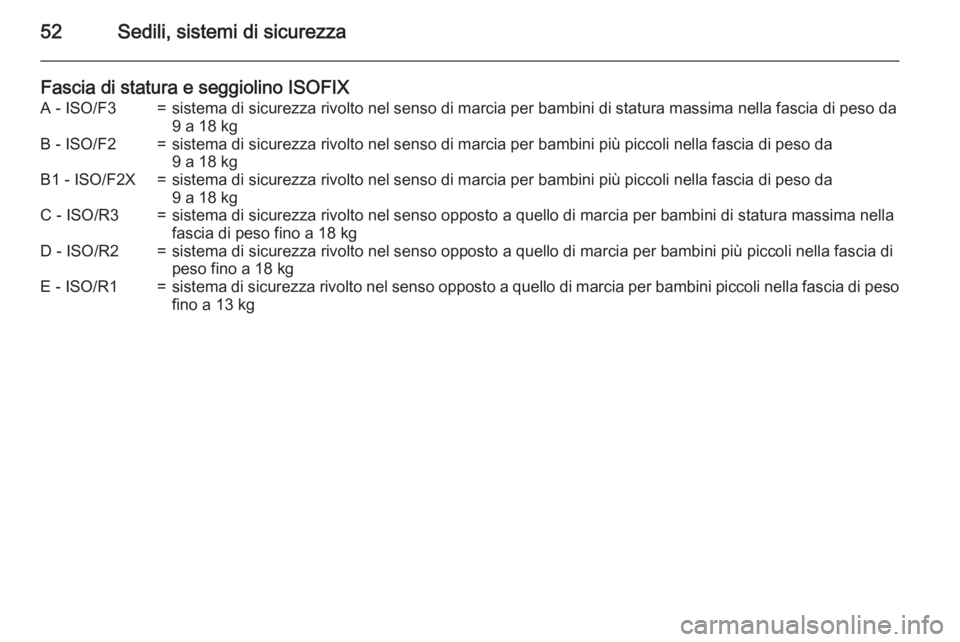

52Sedili, sistemi di sicurezza
Fascia di statura e seggiolino ISOFIXA - ISO/F3=sistema di sicurezza rivolto nel senso di marcia per bambini di statura massima nella fascia di peso da9 a 18 kgB - ISO/F2=sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da
9 a 18 kgB1 - ISO/F2X=sistema di sicurezza rivolto nel senso di marcia per bambini più piccoli nella fascia di peso da
9 a 18 kgC - ISO/R3=sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini di statura massima nella
fascia di peso fino a 18 kgD - ISO/R2=sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini più piccoli nella fascia di
peso fino a 18 kgE - ISO/R1=sistema di sicurezza rivolto nel senso opposto a quello di marcia per bambini piccoli nella fascia di peso fino a 13 kg

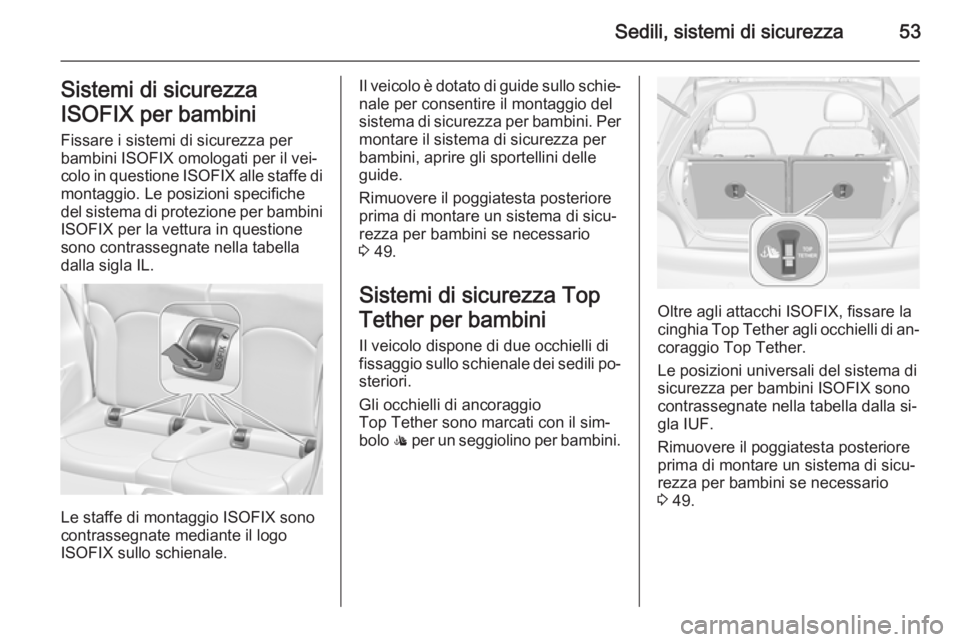

Sedili, sistemi di sicurezza53Sistemi di sicurezza
ISOFIX per bambini
Fissare i sistemi di sicurezza per
bambini ISOFIX omologati per il vei‐ colo in questione ISOFIX alle staffe di
montaggio. Le posizioni specifiche del sistema di protezione per bambini ISOFIX per la vettura in questione
sono contrassegnate nella tabella
dalla sigla IL.
Le staffe di montaggio ISOFIX sono
contrassegnate mediante il logo
ISOFIX sullo schienale.
Il veicolo è dotato di guide sullo schie‐
nale per consentire il montaggio del
sistema di sicurezza per bambini. Per montare il sistema di sicurezza per
bambini, aprire gli sportellini delle
guide.
Rimuovere il poggiatesta posteriore
prima di montare un sistema di sicu‐
rezza per bambini se necessario
3 49.
Sistemi di sicurezza Top
Tether per bambini Il veicolo dispone di due occhielli di
fissaggio sullo schienale dei sedili po‐
steriori.
Gli occhielli di ancoraggio
Top Tether sono marcati con il sim‐
bolo : per un seggiolino per bambini.
Oltre agli attacchi ISOFIX, fissare la
cinghia Top Tether agli occhielli di an‐ coraggio Top Tether.
Le posizioni universali del sistema di
sicurezza per bambini ISOFIX sono contrassegnate nella tabella dalla si‐
gla IUF.
Rimuovere il poggiatesta posteriore
prima di montare un sistema di sicu‐
rezza per bambini se necessario
3 49.

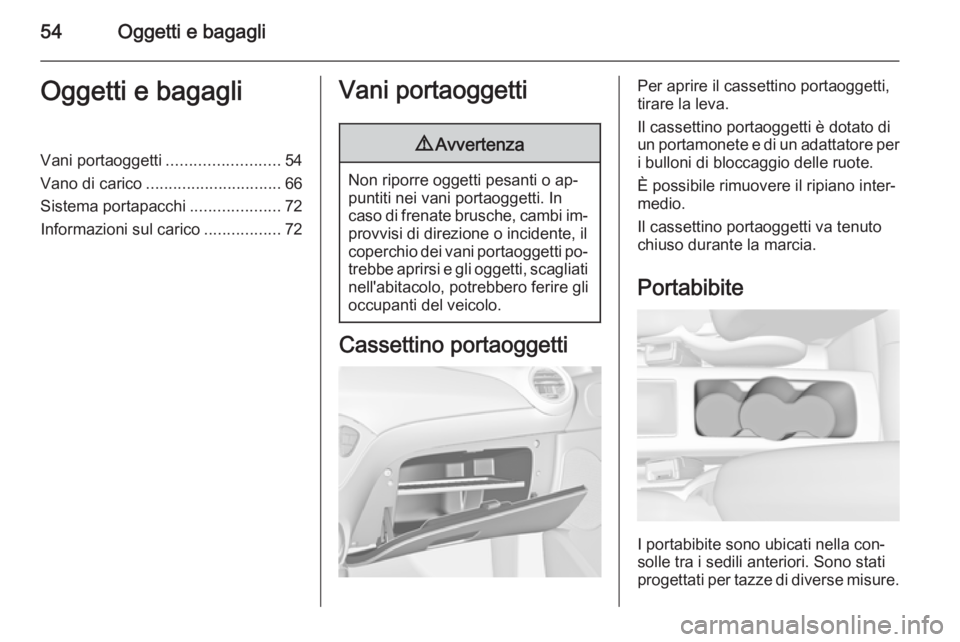

54Oggetti e bagagliOggetti e bagagliVani portaoggetti.........................54
Vano di carico .............................. 66
Sistema portapacchi ....................72
Informazioni sul carico .................72Vani portaoggetti9Avvertenza
Non riporre oggetti pesanti o ap‐
puntiti nei vani portaoggetti. In
caso di frenate brusche, cambi im‐
provvisi di direzione o incidente, il coperchio dei vani portaoggetti po‐ trebbe aprirsi e gli oggetti, scagliatinell'abitacolo, potrebbero ferire gli
occupanti del veicolo.
Cassettino portaoggetti
Per aprire il cassettino portaoggetti,
tirare la leva.
Il cassettino portaoggetti è dotato di
un portamonete e di un adattatore per i bulloni di bloccaggio delle ruote.
È possibile rimuovere il ripiano inter‐
medio.
Il cassettino portaoggetti va tenuto
chiuso durante la marcia.
Portabibite
I portabibite sono ubicati nella con‐
solle tra i sedili anteriori. Sono stati
progettati per tazze di diverse misure.

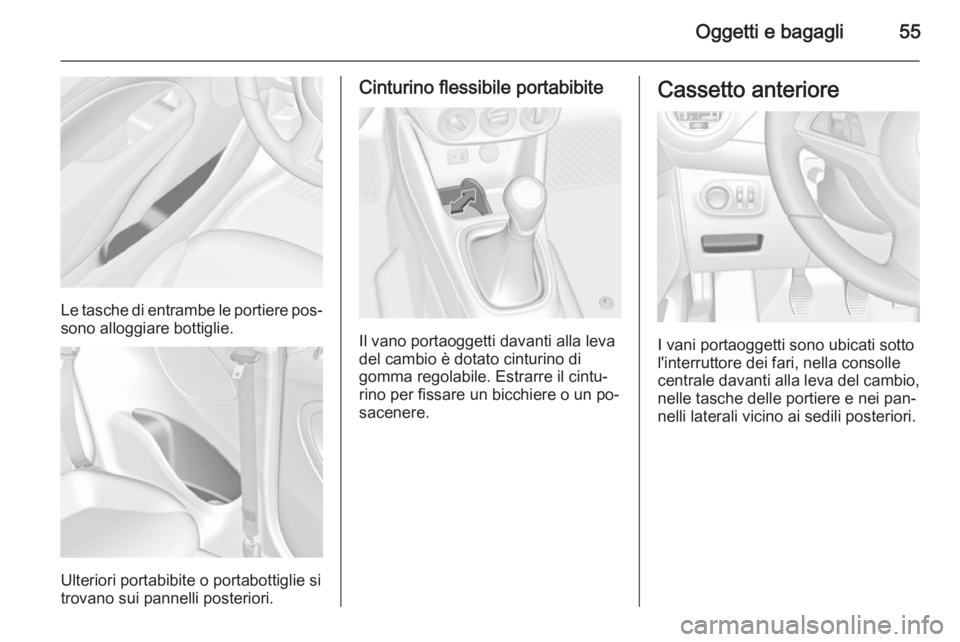

Oggetti e bagagli55
Le tasche di entrambe le portiere pos‐sono alloggiare bottiglie.
Ulteriori portabibite o portabottiglie si
trovano sui pannelli posteriori.
Cinturino flessibile portabibite
Il vano portaoggetti davanti alla leva
del cambio è dotato cinturino di
gomma regolabile. Estrarre il cintu‐
rino per fissare un bicchiere o un po‐
sacenere.
Cassetto anteriore
I vani portaoggetti sono ubicati sotto
l'interruttore dei fari, nella consolle
centrale davanti alla leva del cambio, nelle tasche delle portiere e nei pan‐
nelli laterali vicino ai sedili posteriori.

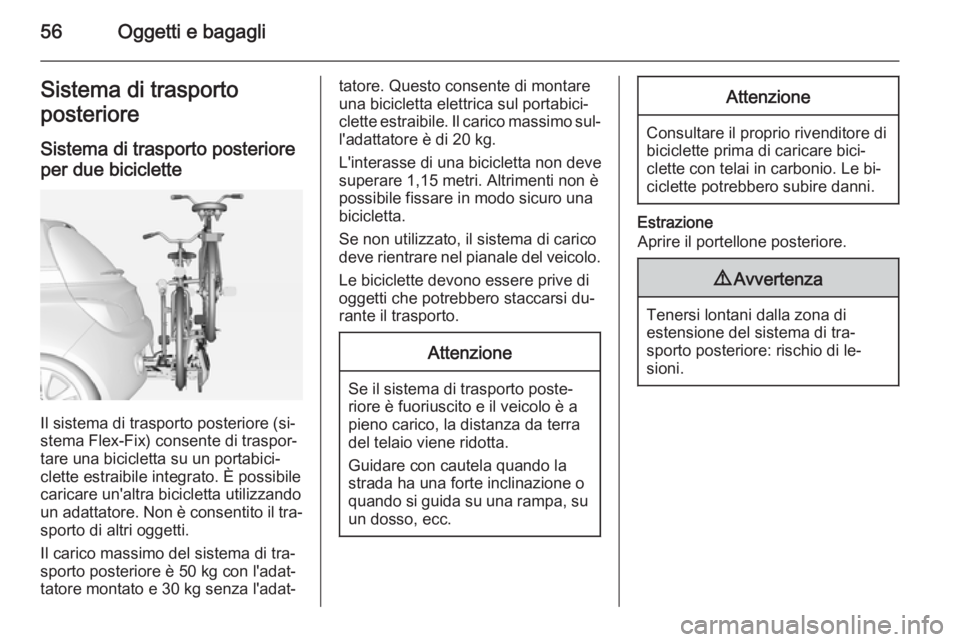

56Oggetti e bagagliSistema di trasporto
posteriore
Sistema di trasporto posteriore per due biciclette
Il sistema di trasporto posteriore (si‐
stema Flex-Fix) consente di traspor‐
tare una bicicletta su un portabici‐
clette estraibile integrato. È possibile caricare un'altra bicicletta utilizzando
un adattatore. Non è consentito il tra‐
sporto di altri oggetti.
Il carico massimo del sistema di tra‐
sporto posteriore è 50 kg con l'adat‐
tatore montato e 30 kg senza l'adat‐
tatore. Questo consente di montare
una bicicletta elettrica sul portabici‐
clette estraibile. Il carico massimo sul‐ l'adattatore è di 20 kg.
L'interasse di una bicicletta non deve
superare 1,15 metri. Altrimenti non è possibile fissare in modo sicuro una
bicicletta.
Se non utilizzato, il sistema di carico
deve rientrare nel pianale del veicolo.
Le biciclette devono essere prive di
oggetti che potrebbero staccarsi du‐
rante il trasporto.Attenzione
Se il sistema di trasporto poste‐
riore è fuoriuscito e il veicolo è a
pieno carico, la distanza da terra
del telaio viene ridotta.
Guidare con cautela quando la
strada ha una forte inclinazione o quando si guida su una rampa, su un dosso, ecc.
Attenzione
Consultare il proprio rivenditore di
biciclette prima di caricare bici‐
clette con telai in carbonio. Le bi‐
ciclette potrebbero subire danni.
Estrazione
Aprire il portellone posteriore.
9 Avvertenza
Tenersi lontani dalla zona di
estensione del sistema di tra‐
sporto posteriore: rischio di le‐
sioni.

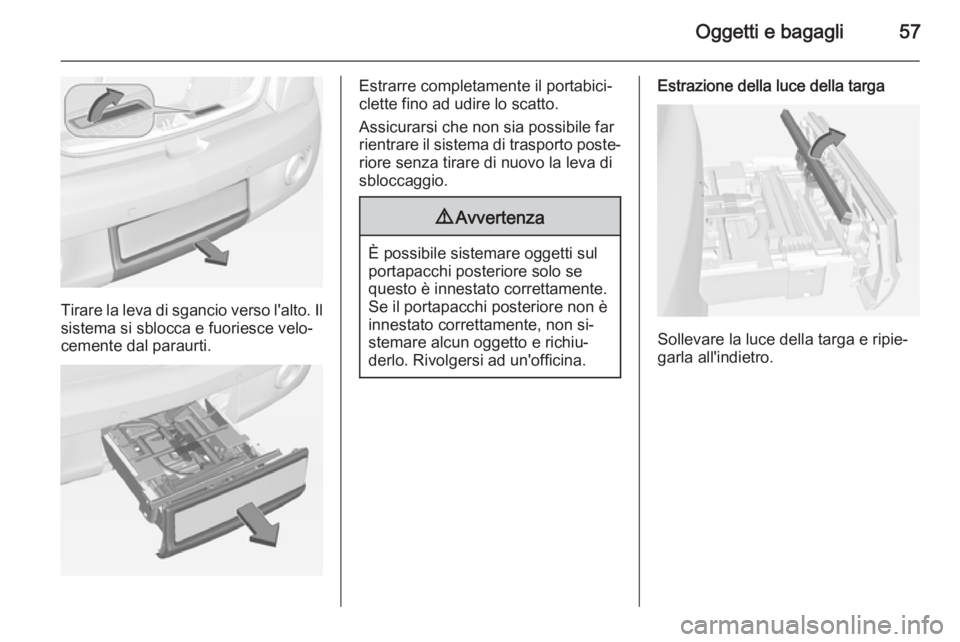

Oggetti e bagagli57
Tirare la leva di sgancio verso l'alto. Ilsistema si sblocca e fuoriesce velo‐
cemente dal paraurti.
Estrarre completamente il portabici‐
clette fino ad udire lo scatto.
Assicurarsi che non sia possibile far
rientrare il sistema di trasporto poste‐
riore senza tirare di nuovo la leva di
sbloccaggio.9 Avvertenza
È possibile sistemare oggetti sul
portapacchi posteriore solo se
questo è innestato correttamente.
Se il portapacchi posteriore non è
innestato correttamente, non si‐
stemare alcun oggetto e richiu‐
derlo. Rivolgersi ad un'officina.
Estrazione della luce della targa
Sollevare la luce della targa e ripie‐
garla all'indietro.

58Oggetti e bagagli
Ripiegare all'esterno le luci posteriori
Ruotare le cerniere di entrambe le luciposteriori all'indietro fino a battuta.
Ruotare entrambe le luci posteriori al‐
l'indietro fino a battuta.
Ripiegare all'esterno la cavità della
ruota
Rimuovere la cinghietta e ripiegare
all'esterno la cavità della ruota.
Bloccaggio del portabiciclette
posteriore
Rimuovere la cinghietta e portare le
leve di bloccaggio di lato il più possi‐
bile.
In caso contrario, il funzionamento si‐ curo non è garantito.
