Page 161 of 221

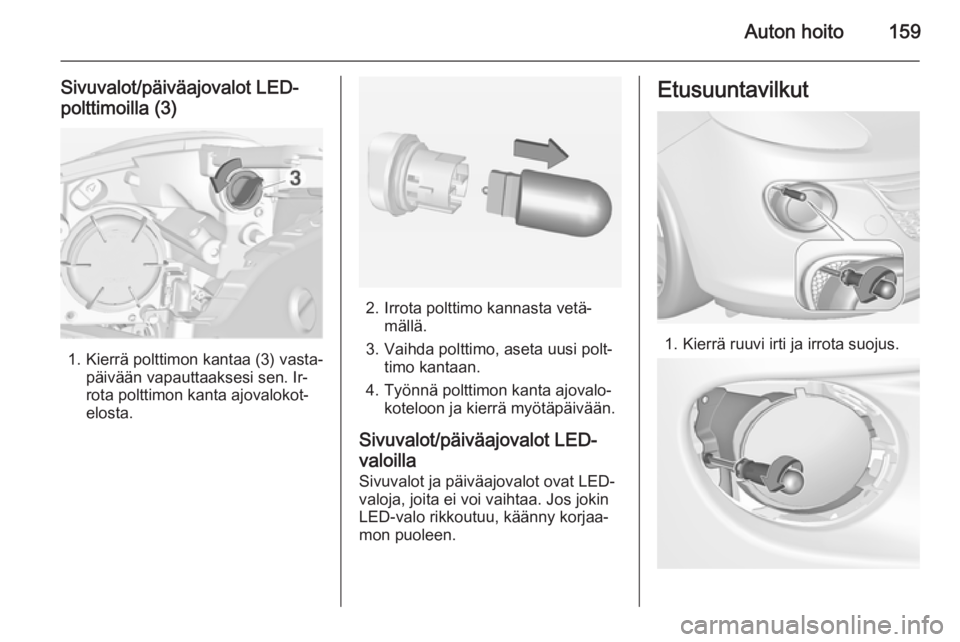

Auton hoito159
Sivuvalot/päiväajovalot LED-
polttimoilla (3)
1. Kierrä polttimon kantaa (3) vasta‐ päivään vapauttaaksesi sen. Ir‐
rota polttimon kanta ajovalokot‐
elosta.
2. Irrota polttimo kannasta vetä‐ mällä.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan.
4. Työnnä polttimon kanta ajovalo‐ koteloon ja kierrä myötäpäivään.
Sivuvalot/päiväajovalot LED-
valoilla Sivuvalot ja päiväajovalot ovat LED-valoja, joita ei voi vaihtaa. Jos jokin
LED-valo rikkoutuu, käänny korjaa‐
mon puoleen.
Etusuuntavilkut
1. Kierrä ruuvi irti ja irrota suojus.
Page 162 of 221
160Auton hoito
2. Kierrä ruuvi irti ja irrota valoase‐nnelma puskurista.
3. Vapauta ja irrota polttimon kantakääntämällä vastapäivään.
4. Irrota polttimo kääntämällä sitähieman vastapäivään ja vetämällä
se irti. Vaihda lamppu.
5. Työnnä polttimon kanta asennel‐ maan ja kierrä myötäpäivään.
6. Kiinnitä valoasennelma puskuriin ja kiinnitä ruuvilla.
7. Työnnä suojus puskuriin ja kiin‐ nitä ruuvilla.
Adam Rocks
1. Irrota pieni suojus ruuvitaltalla merkitystä kohdasta.
2. Irrota suojus vetämällä sitä sor‐milla merkityistä kohdista, katso
nuolet kuvassa.
Page 163 of 221
Auton hoito161
3. Kierrä molemmat ruuvit irti ja ir‐rota valoasennelma puskurista.
4. Vapauta ja irrota polttimon kanta kääntämällä vastapäivään.
5. Irrota polttimo kääntämällä sitähieman vastapäivään ja vetämällä
se irti. Vaihda lamppu.
6. Työnnä polttimon kanta asennel‐ maan ja kierrä myötäpäivään.
7. Kiinnitä valoasennelma puskuriin ja kiinnitä molemmat ruuvit.
8. Asenna ja kiinnitä suojus pusku‐ riin. Asenna pieni suojus paikal‐
leen.
Takavalot Subwoofer-laatikolla varustetut
versiot
Irrota tavaratilan lattian suojus ja ir‐
rota oikealta puolelta lisäksi työkalu‐
laatikko, jotta pääset käsiksi suojuk‐
seen 3 65.
Säilytyslaatikolla varustetut mallit
Irrota säilytyslaatikko päästäksesi kä‐
siksi suojukseen 3 64.
1. Vapauta suojus kyseiseltä sivulta
ja poista se.
2.Ruuvaa muovinen kiinnitysmutteri
sisäpuolelta käsin irti.
Page 164 of 221
162Auton hoito
3. Vedä takavaloasennelma syven‐nyksistä ja irrota se.
4. Käännä polttimon pidintä vasta‐päivään ja irrota se. Vaihda polt‐
timo vetämällä irti:
suuntavilkku 1
takavalo 2
takavalo/jarruvalo 3
Jos takavalot 2 ja/tai taka/jarruva‐
lot 3 ovat LED-valoja, käänny nii‐
den vaihtoa varten korjaamon
puoleen.
5. Asenna polttimon pidin takavalo‐ asennelmaan ja kierrä vastapäi‐
vään. Varmista, että johdot jäävät
johtokanaviin.Kiinnitä valoasennelma pitimillä
auton korissa oleviin syvennyksiin
ja kiristä kiinnitysmutteri tavarati‐
lan sisäpuolelta käsin. Vedä pyö‐
reä tiiviste lamppukotelon syven‐
nyksen yli.
Sulje ja lukitse kansi.
Peruutusvalo/takasumuvalo Peruutusvalo sijaitsee puskurin oi‐kealla puolella ja takasumuvalo pus‐
kurin vasemmalla puolella.
Molempia valoja koskevat samat polt‐ timonvaihto-ohjeet.
1. Kierrä ruuvi irti ja irrota suojus.
Page 165 of 221
Auton hoito163
2. Kierrä ruuvi irti ja irrota valoase‐nnelma puskurista.
3. Vapauta ja irrota polttimon kantakääntämällä vastapäivään.
4. Irrota polttimo kääntämällä sitähieman vastapäivään ja vetämällä
se irti. Vaihda lamppu.
5. Työnnä polttimon kanta asennel‐ maan ja kierrä myötäpäivään.
6. Kiinnitä valoasennelma puskuriin ja kiinnitä ruuvilla.
7. Työnnä suojus puskuriin ja kiin‐ nitä ruuvilla.
Adam Rocks
1. Irrota suojus vetämällä sitä sor‐ milla merkitystä kohdasta, katso
nuoli kuvassa.
Page 166 of 221
164Auton hoito
2. Kierrä molemmat ruuvit irti ja ir‐rota valoasennelma puskurista.
3. Vapauta ja irrota polttimon kantakääntämällä vastapäivään.
4. Irrota polttimo kääntämällä sitähieman vastapäivään ja vetämällä
se irti. Vaihda lamppu.
5. Työnnä polttimon kanta asennel‐ maan ja kierrä myötäpäivään.
6. Kiinnitä valoasennelma puskuriin ja kiinnitä molemmat ruuvit.
7. Asenna ja kiinnitä suojus pusku‐ riin.
Kylkisuuntavilkut Irrota lamppukotelo polttimon vaihta‐
miseksi:
1. Liu'uta lamppua vasemmalle ja ir‐
rota se oikeasta päästä.
2. Käännä polttimon pidintä vasta‐ päivään ja irrota se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
Page 167 of 221
Auton hoito165
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi.
2. Ota lamppu alakautta pois, älä vedä johdosta.
3. Irrota polttimon pidin lamppukot‐elosta kääntämällä vastapäivään.
4. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Työnnä lamppu puskuriin ja anna lukittua.
Sisävalot
Sisävalo, lukuvalot Vaihdata lamput korjaamolla.
Tavaratilan valo Vaihdata lamput korjaamolla.
Kattovalo
Vaihdata lamput korjaamolla.
Tunnelmavalot
Vaihdata lamput korjaamolla.
Tähtitaivaskatto Vaihdata lamput korjaamolla.
Kojelaudan valaistus Vaihdata lamput korjaamolla.
Page 168 of 221
166Auton hoitoSähköjärjestelmäSulakkeet
Varmista, että uuden sulakkeen tiedot vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ■ moottoritilassa vasemmalla edessä,
■ vasemmalta ohjattavissa autoissa ajovalokytkimen takana tai oikealla
ajettavissa autoissa käsinelokeron takana.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.Autossa on erilaisia sulakkeita.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin
Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.
Aseta sulakkeen irrotin ylhäältä päin
sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Page 169 of 221
Auton hoito167
Sulakerasia on moottoritilassa
edessä vasemmalla.
Irrota kansi ja käännä sitä ylös niin
pitkälle kuin se menee. Irrota kansi
pystysuoraan ylöspäin.NroVirtapiiri1–2ulkopeilin kytkin3korielektroniikan ohjausyksikkö4käännettävä kattoluukku,
alustan ohjausyksikkö5ABS6vasen päiväajovalo7–8korielektroniikan ohjausyksikkö9auton akun anturi10ajovalojen korkeudensäätö,
TPMS, käännettävä katto‐
luukku11takalasin pyyhin12ikkunoiden huurteenpoisto13oikea päiväajovalo14peilien huurteenpoisto15–16alustan ohjausyksikkö,
LPG-järjestelmä
Page 170 of 221
168Auton hoito
NroVirtapiiri17sisätaustapeili18moottorin ohjausyksikkö19polttoainepumppu20–21suihkutuspuola22–23suihkutusjärjestelmä24pesinjärjestelmä25valaistusjärjestelmä26moottorin ohjausyksikkö27–28moottorin ohjausyksikkö29moottorin ohjausyksikkö30–31vasen ajovalo32oikea ajovalo33moottorin ohjausyksikkö34äänitorviNroVirtapiiri35kytkinpoljin36–NroVirtapiiri1ABS-pumppu2tuulilasinpyyhkimet3puhallin4kojelauta5–6–7sähkötoiminen alipainepumppu8jäähdytyspuhaltimen hidas
asento9jäähdytyspuhaltimen nopea
asento10jäähdytyspuhallin
sähkötoiminen alipainepumppu11käynnistin
Kun vialliset sulakkeet on vaihdettu,
sulje sulakerasian kansi ja paina sitä, kunnes se lukittuu.
Jos sulakerasian kantta ei ole suljettu
oikein, seurauksena saattaa olla toi‐
mintahäiriö.
