Auton hoito169Kojelaudan sulakerasia
Sulakerasia sijaitsee valokytkimen ta‐
kana kojelaudassa.
Ota kahvasta kiinni ja vedä sitten va‐
lokytkimestä ja käännä se alas.
NroVirtapiiri1–2–3sähkötoimiset ikkunat4jännitteenmuunnin5korielektroniikan ohjausyk‐
sikkö 16korielektroniikan ohjausyk‐
sikkö 27korielektroniikan ohjausyk‐
sikkö 38korielektroniikan ohjausyk‐
sikkö 49korielektroniikan ohjausyk‐
sikkö 510korielektroniikan ohjausyk‐
sikkö 611korielektroniikan ohjausyk‐
sikkö 712korielektroniikan ohjausyk‐
sikkö 813–
Page 172 of 221

170Auton hoito
NroVirtapiiri14takaluukku15vianmääritysliitin16datalinkkiliitäntä17sytytystä18ilmastointilaite19audiojärjestelmän vahvistin20pysäköintitutka21jarrukytkin22audiojärjestelmä23näyttö24–25–26kojelauta27kuljettajan istuimen lämmitys28–29–30kojelauta31äänitorviNroVirtapiiri32etumatkustajan istuimen
lämmitys33lämmitettävä ohjauspyörä34–35–36–37takalasin pyyhin38savukkeensytytin39–40–Auton työkalut
Työkalut
Renkaankorjaussarjalla
varustetut autot
Jotkin työkalut ja hinaussilmukka ovat yhdessä renkaankorjaussarjan
kanssa työkalulaatikossa tavaratilan
lattiasuojuksen alla. Jos autossa on
säilytyslokero, ota se ensin pois
3 64.
Page 173 of 221

Auton hoito171
Takakuljetusjärjestelmällä tai neste‐
kaasumoottorilla varustetuissa mal‐
leissa työkalut sijaitsevat yhdessä hi‐
naussilmukan ja renkaankorjaussar‐
jan kanssa tavaratilan vasempaan si‐
vuseinään hihnalla kiinnitetyssä lau‐
kussa.Jos autossa on säilytyslokero, työka‐
lulaukku, hinaussilmukka ja renkaan‐
korjaussarja sijaitsevat jossakin säi‐
lytyslokeron osassa tavaratilassa 3 64.Subwoofer-lokerolla varustetussa
mallissa työkalut ja hinaussilmukka
sijaitsevat yhdessä renkaankorjaus‐
sarjan ja varoituskolmion kanssa lat‐
tian päällisen alla olevassa lokerossa.
Irrota lattian suojus pois tieltä: käännä takaosa eteen ja vedä suojus taakse
3 65.
Page 174 of 221

172Auton hoito
Varapyörällä varustetut autot
Tunkki, pyöränpulttiavain, työkalut ja
kaksi hihnaa rikkoutuneen pyörän
kiinnittämistä varten ovat työkaluloke‐ rikossa tavaratilan lattian päällisen
alla 3 65.
Vanteet ja renkaat
Renkaiden ja vanteiden kunto Ylitä reunakivi hitaasti ja mahdollisim‐
man kohtisuorassa. Terävien reuno‐
jen yli ajaminen voi aiheuttaa vauri‐
oita renkaisiin ja vanteisiin. Älä jätä
rengasta puristukseen reunakiveä
vasten.
Tarkasta säännöllisesti, onko ren‐
kaissa vaurioita. Jos vaurioita tai epä‐ tavallista kulumista esiintyy, käänny
korjaamon puoleen.
Suosittelemme, että etu- ja takapyö‐
riä ei vaihdeta keskenään, koska se
saattaisi vaikuttaa ajovakauteen.
Käytä vähemmän kuluneita renkaita
aina taka-akselilla.
Talvirenkaat
Talvirenkaat parantavat ajoturvalli‐
suutta alle 7 °C:n lämpötiloissa ja ne
on siksi asennettava kaikkiin pyöriin.
Nopeustarra on kiinnitettävä maakoh‐ taisten määräysten mukaan kuljetta‐
jan näkökenttään.Rengasmerkinnät
esim. 195/55 R 16 95 H195=renkaan leveys, mm55=renkaan poikkileikkaussuhde
(renkaan korkeuden suhde
renkaan leveyteen), %R=vyörakenne: VyörengasRF=tyyppi: RunFlat, turvarakenne16=vanteen halkaisija, tuumaa95=kantavuusindeksi, esim. 95
vastaa 690 kg:aaH=nopeusluokan kirjainmerkintä
Nopeusluokkien merkinnät:
Q=enintään 160 km/hS=enintään 180 km/hT=enintään 190 km/hH=enintään 210 km/hV=enintään 240 km/hW=enintään 270 km/h
Page 175 of 221

Auton hoito173
Pyörimissuunnan merkinnällävarustetut renkaatPyörimissuunnan merkinnällä varus‐
tetut renkaat tulee asentaa siten, että ne pyörivät oikeaan suuntaan. Oi‐
kean pyörimissuunnan osoittaa ren‐
kaan sivuun merkitty symboli (esim.
nuoli).
Rengaspaine Tarkasta rengaspaine kylmistä ren‐
kaista vähintään 14 päivän välein ja aina ennen pitkälle ajomatkalle läh‐
töä. Muista myös varapyörä.
Tämä koskee myös rengaspaineiden
valvonnalla varustettuja autoja.
Kierrä venttiilin suojus irti.
Rengaspaine 3 211.
Oikean etuoven kehykseen kiinnitet‐ tyyn rengaspainetietotarraan on mer‐
kitty auton alkuperäisiä renkaita kos‐
kevat tekniset tiedot sekä vastaavat
rengaspainetiedot.
Rengaspainearvot koskevat kylmiä
renkaita. Ne ovat voimassa kesä- ja
talvirenkaille.
ECO-rengaspaineen tarkoituksena
on mahdollisimman pienen polttoai‐
neenkulutuksen saavuttaminen.
Virheellinen rengaspaine vaikuttaa
turvallisuuteen, auton ajo-ominai‐
suuksiin, mukavuuteen ja polttoai‐
neenkulutukseen sekä lisää renkaan
kulumista.
Rengaspainetaulukoissa alla näkyvät
kaikki mahdolliset rengasyhdistelmät
3 211.
Määritä kyseessä oleva rengas.
Katso autosi mukana toimitetusta
ETY vaatimustenmukaisuustodistuk‐ sesta tai muista kansallisista rekiste‐
riasiakirjoista omaa autoasi varten
hyväksyttyjä renkaita koskevat arvot.
Kuljettaja vastaa rengaspaineiden oi‐ keasta säädöstä.9 Varoitus
Liian alhainen paine aiheuttaa ren‐
kaan lämpenemistä ja sisäisiä
vaurioita, mikä voi johtaa kulutus‐
pinnan irtoamiseen ja jopa ren‐
kaan räjähtämiseen suuremmilla ajonopeuksilla.
Page 176 of 221

174Auton hoito
Jos rengaspainetta on vähennettävä
tai lisättävä, katkaise sytytysvirta.
Säädettyäsi rengaspaineen kytke sy‐
tytysvirta ja valitse vastaava asetus
sivulla Renkaiden kuormitus kuljetta‐
jan tietokeskuksessa 3 88.
Rengaspaineiden
valvontajärjestelmä
Rengaspaineiden valvontajärjes‐
telmä valvoo tietystä ajonopeudesta
alkaen kaikkien neljän renkaan pai‐
netta kerran minuutissa.Huomio
Rengaspaineiden valvontajärjes‐
telmä varoittaa vain alhaisesta
rengaspaineesta. Se ei korvaa
kuljettajan tekemää säännöllistä rengashuoltoa.
Kaikissa pyörissä on oltava painean‐
turit ja renkaissa on oltava ohjeiden
mukainen rengaspaine.
Huomautus
Maissa, joissa lainsäädäntö edellyt‐
tää rengaspaineiden valvontajärjes‐
telmän käyttöä, auton tyyppihyväk‐
syntä on voimassa vain käytet‐
täessä paineantureilla varustettuja
vanteita.
Senhetkiset rengaspaineet voidaan
näyttää kuljettajan tietokeskuksen va‐ likossa Asetukset .
Valikko voidaan valita suuntavilkkuvi‐
vun painikkeilla.
Paina MENU -painiketta valitaksesi
vaihtoehdon Asetukset X .
Käännä säätöpyörää valitaksesi ren‐
gaspaineiden valvontajärjestelmän.
Järjestelmän tila ja painevaroitukset
näytetään viestinä ja kyseisen ren‐
kaan vilkkumisena kuljettajan tieto‐
keskuksessa.
Page 177 of 221

Auton hoito175
Havaitusta alhaisesta rengaspai‐
neesta ilmoittaa merkkivalo w 3 86.
Jos w syttyy, pysäytä auto mahdolli‐
simman pian ja täytä renkaat ohjepai‐
neeseen 3 211.
Järjestelmässä on vika, jos w vilkkuu
60 - 90 sekunnin ajan ja jää sitten pa‐
lamaan jatkuvasti. Käänny korjaamon
puoleen.
Täyttämisen jälkeen autolla on ehkä
ajettava, ennen kuin rengaspainear‐
vot päivittyvät kuljettajan tietokeskuk‐
seen. Tällöin w saattaa syttyä.
Jos
w syttyy alhaisissa lämpötiloissa
ja sammuu, kun autolla on ajettu jon‐
kun matkaa, se voi olla merkki pai‐
neen alenemisesta. Rengaspainei‐
den tarkastus.
Auton viestit 3 94.
Jos rengaspainetta on vähennettävä
tai lisättävä, katkaise sytytysvirta.
Asenna vain painetunnistimilla varus‐ tettuja renkaita, muutoin rengaspai‐
netta ei näytetä ja w palaa jatkuvasti.
Varapyörässä tai tilapäisessä vara‐
pyörässä ei ole painetunnistimia.
Rengaspaineiden valvontajärjes‐
telmä ei valvo näitä renkaita. Merkki‐
valo w palaa. Kolmen muun renkaan
kohdalla järjestelmä pysyy toiminnal‐
lisena.
Nestemäisten renkaankorjaussarjo‐
jen käyttö saattaa haitata järjestel‐
män toimintaa. Tehtaan hyväksymiä
korjaussarjoja voidaan käyttää.
Ulkoiset suuritehoiset radiolaitteet
voivat häiritä rengaspaineiden val‐
vontajärjestelmän toimintaa.Aina kun renkaat vaihdetaan, rengas‐
paineiden valvontajärjestelmän antu‐
rit on irrotettava ja huollettava. Ruu‐
vattava anturi; vaihda venttiilin sisä‐
osa ja tiivisterengas. Paikalleen pai‐
nettava anturi; vaihda koko venttiilin‐
varsi.
Auton kuormitustila
Säädä rengaspaineet kuormituksen mukaisesti rengastietotarran tai ren‐
gaspainetaulukon mukaisesti 3 211
ja valitse kyseinen asetus valikosta
Renk. Kuorma kuljettajan tietokes‐
kuksessa, Asetukset 3 88.
Page 178 of 221

176Auton hoito
Valitse:■ Kevyt , jotta rengaspaineet ovat mu‐
kavimmillaan enintään 3 henkilölle.
■ Eco , jotta rengaspaineet ovat ym‐
päristöystävälliset autossa, jossa
matkustaa enintään 3 henkilöä.
■ Maksimi enimmäiskuormitusta var‐
ten.
TPMS-anturin
täsmäytysprosessi
Jokaisessa TPMS-anturissa on yksi‐ löllinen tunnuskoodi. Tunnistuskoodi
on täsmäytettävä uuden renkaan/
pyörän paikkaan renkaiden kierto‐
vaihdon tai koko pyöräkerran vaihdon jälkeen ja jos vähintään yksi TPMS-
anturi vaihdetaan. TPMS-anturin täs‐
mäytysprosessi tulee myös suorittaa
aina kun varapyörän tilalle on vaih‐
dettu varsinainen pyörä, jossa on
TPMS-anturi.
Toimintahäiriön merkkivalon ja varoi‐
tusviestin tai -koodin tulee sammua
seuraavan käynnistyssyklin yhtey‐
dessä. Anturit täsmäytetään renkaan/
vanteen sijainnin kanssa TPMS-oh‐
jelmointityökalulla seuraavassa jär‐jestyksessä: vasen eturengas, oikea
eturengas, oikea takarengas ja vasen
takarengas. Aktiivisen paikan suunta‐
vilkku palaa, kunnes anturi on täs‐
mäytetty.
Ota yhteys korjaamoon huoltoa var‐
ten tai osta ohjelmointityökalu. En‐
simmäisen renkaan/vanteen paikan täsmäyttämiseen on aikaa on 2 mi‐
nuuttia ja yhteensä kaikkien neljän
renkaan/vanteen paikan täsmäyttä‐
miseen on aikaa 5 minuuttia. Jos
tämä aika ei riitä, täsmäytys päättyy
ja se on aloitettava uudelleen.
TPMS-anturin täsmäytysprosessi: 1. Kytke seisontajarru.
2. Kytke sytytysvirta.
3. Käytä MENU-painiketta suunta‐
vilkkuvivussa valitaksesi kohdan
Asetukset kuljettajan tietokeskuk‐
sessa (DIC).
4. Vieritä rengaspainevalikkoon kääntämällä säätöpyörää.5. Paina painiketta SET/CLR aloit‐
taaksesi anturin täsmäytyspro‐
sessin. Näytössä tulee näkyä
viesti, jossa pyydetään hyväksyn‐
tää prosessia varten.
6. Paina painiketta SET/CLR uudel‐
leen vahvistaaksesi valinnan. Ää‐
nitorvi soi kahdesti osoituksena
siitä, että vastaanotin on ohjel‐
mointitilassa.
7. Aloita vasemmasta eturenkaasta.
8. Aseta uudelleenopetustyökalu renkaan sivua vasten, lähelle ren‐
kaan venttiiliä. Paina sitten paini‐
ketta aktivoidaksesi TPMS-antu‐
rin. Auton äänitorvesta kuuluu vi‐
serrysmerkkiääni vahvistuksena
siitä, että anturin tunnistuskoodi
on täsmäytetty tälle renkaalle ja
pyöräpaikalle.
9. Siirry oikeaan eturenkaaseen ja toista vaiheen 8 menettely.
10. Siirry oikeaan takarenkaaseen ja toista vaiheen 8 menettely.
11. Siirry vasempaan takarenkaa‐ seen ja toista vaiheen 8 menet‐
tely. Auton äänitorvi antaa kaksi
Page 179 of 221

Auton hoito177
äänimerkkiä osoituksena siitä,
että anturin tunnuskoodi on täs‐
mäytetty vasemmalle takaren‐
kaalle ja että TPMS-anturien täs‐
mäytys on päättynyt.
12. Katkaise sytytysvirta.
13. Säädä kaikkien neljän renkaan paine rengaspainetarran suosi‐
tuksen mukaiseksi.
14. Varmista, että renkaiden kuormi‐ tustila on asetettu valitun paineen
mukaan 3 88.
Riippuvuus lämpötilasta Rengaspaine riippuu renkaan lämpö‐
tilasta. Ajon aikana renkaan lämpötila ja paine kasvavat.
Kuljettajan tietokeskuksessa näytetty
rengaspainearvo ilmoittaa todellisen rengaspaineen. Siksi rengaspaine on
tärkeää tarkistaa kylmistä renkaista.
Kuviourien syvyys
Tarkasta kuviourien syvyys säännöl‐
lisesti.Turvallisuussyistä renkaat on uusit‐
tava kuviourien syvyyden ollessa
2-3 mm (talvirenkaissa 4 mm).
Turvallisuussyistä suositellaan, että
saman akselin renkaiden kuviourien
syvyydessä ei olisi yli 2 mm eroja.
Kuviourien sallittu vähimmäissyvyys
(1,6 mm) on saavutettu, kun pinta on
kulunut kulumisvaroittimen (TWI = Tread Wear Indicator) tasolle. Kulu‐
misvaroittimien sijainti on merkitty
renkaan sivuun.
Renkaat vanhenevat, vaikka niillä ei
ajettaisikaan. Suosittelemme renkai‐
den vaihtoa 6 vuoden välein.
Rengas- ja vannekoon
muuttaminen
Jos käytetään muita kuin tehtaalla
asennettujen rengaskokoja, nopeus‐
mittari ja renkaiden nimellispaine on
mahdollisesti ohjelmoitava uudelleen
ja autoon on ehkä tehtävä muita muu‐
toksia.
Kun jälkiasennetaan toisen rengas‐
koon renkaat, rengaspainetarra on
vaihdatettava.Huomio
Jos autoon muutetaan 14" van‐
teet, maavara laskee. Tämä tulee
ottaa huomioon esteiden yli ajet‐
taessa.
9 Varoitus
Väärä rengas- tai vannetyyppi voi
aiheuttaa onnettomuuden ja mitä‐
töidä auton tyyppihyväksynnän.
Page 180 of 221

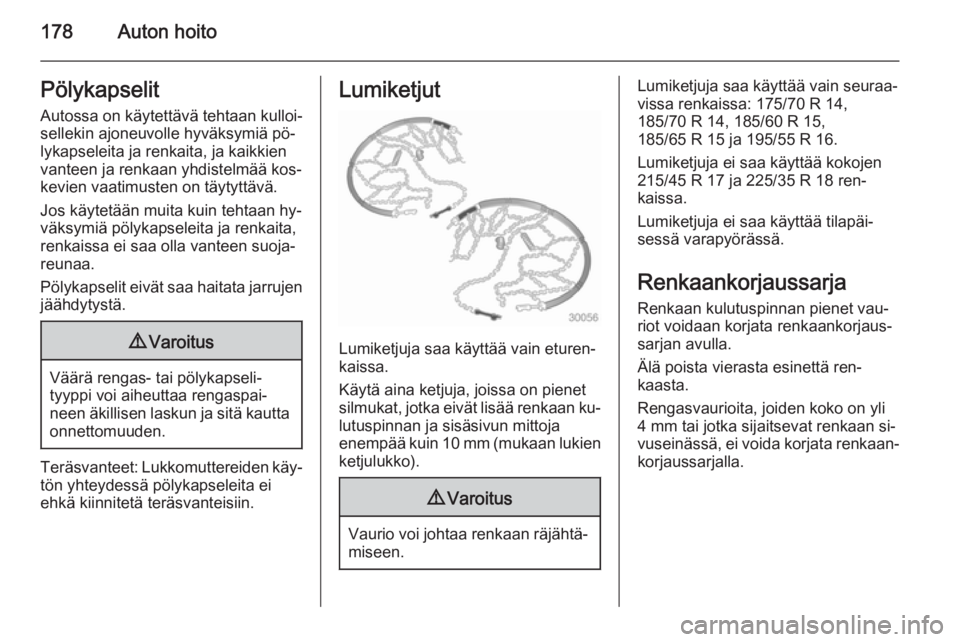

178Auton hoitoPölykapselit
Autossa on käytettävä tehtaan kulloi‐
sellekin ajoneuvolle hyväksymiä pö‐
lykapseleita ja renkaita, ja kaikkien
vanteen ja renkaan yhdistelmää kos‐
kevien vaatimusten on täytyttävä.
Jos käytetään muita kuin tehtaan hy‐
väksymiä pölykapseleita ja renkaita,
renkaissa ei saa olla vanteen suoja‐
reunaa.
Pölykapselit eivät saa haitata jarrujen jäähdytystä.9 Varoitus
Väärä rengas- tai pölykapseli‐
tyyppi voi aiheuttaa rengaspai‐
neen äkillisen laskun ja sitä kautta
onnettomuuden.
Teräsvanteet: Lukkomuttereiden käy‐
tön yhteydessä pölykapseleita ei
ehkä kiinnitetä teräsvanteisiin.
Lumiketjut
Lumiketjuja saa käyttää vain eturen‐
kaissa.
Käytä aina ketjuja, joissa on pienet
silmukat, jotka eivät lisää renkaan ku‐ lutuspinnan ja sisäsivun mittoja
enempää kuin 10 mm (mukaan lukien
ketjulukko).
9 Varoitus
Vaurio voi johtaa renkaan räjähtä‐
miseen.
Lumiketjuja saa käyttää vain seuraa‐vissa renkaissa: 175/70 R 14,
185/70 R 14, 185/60 R 15,
185/65 R 15 ja 195/55 R 16.
Lumiketjuja ei saa käyttää kokojen 215/45 R 17 ja 225/35 R 18 ren‐
kaissa.
Lumiketjuja ei saa käyttää tilapäi‐
sessä varapyörässä.
Renkaankorjaussarja
Renkaan kulutuspinnan pienet vau‐
riot voidaan korjata renkaankorjaus‐
sarjan avulla.
Älä poista vierasta esinettä ren‐
kaasta.
Rengasvaurioita, joiden koko on yli 4 mm tai jotka sijaitsevat renkaan si‐
vuseinässä, ei voida korjata renkaan‐ korjaussarjalla.
