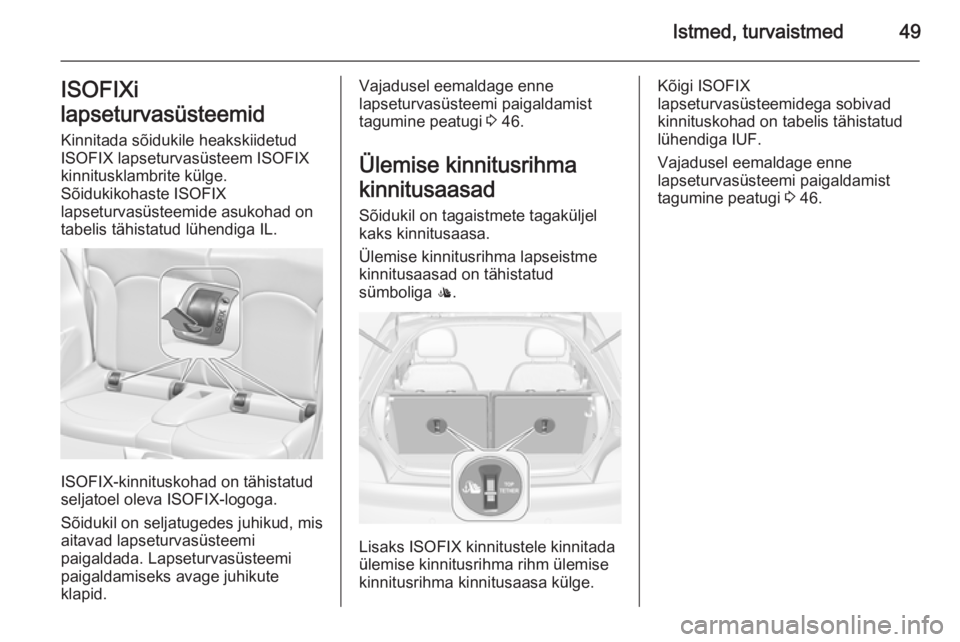

Istmed, turvaistmed49ISOFIXi
lapseturvasüsteemid Kinnitada sõidukile heakskiidetud
ISOFIX lapseturvasüsteem ISOFIX
kinnitusklambrite külge.
Sõidukikohaste ISOFIX
lapseturvasüsteemide asukohad on
tabelis tähistatud lühendiga IL.
ISOFIX-kinnituskohad on tähistatud
seljatoel oleva ISOFIX-logoga.
Sõidukil on seljatugedes juhikud, mis
aitavad lapseturvasüsteemi
paigaldada. Lapseturvasüsteemi
paigaldamiseks avage juhikute
klapid.
Vajadusel eemaldage enne
lapseturvasüsteemi paigaldamist
tagumine peatugi 3 46.
Ülemise kinnitusrihma
kinnitusaasad Sõidukil on tagaistmete tagaküljel
kaks kinnitusaasa.
Ülemise kinnitusrihma lapseistme
kinnitusaasad on tähistatud
sümboliga :.
Lisaks ISOFIX kinnitustele kinnitada
ülemise kinnitusrihma rihm ülemise
kinnitusrihma kinnitusaasa külge.
Kõigi ISOFIX
lapseturvasüsteemidega sobivad
kinnituskohad on tabelis tähistatud
lühendiga IUF.
Vajadusel eemaldage enne
lapseturvasüsteemi paigaldamist
tagumine peatugi 3 46.

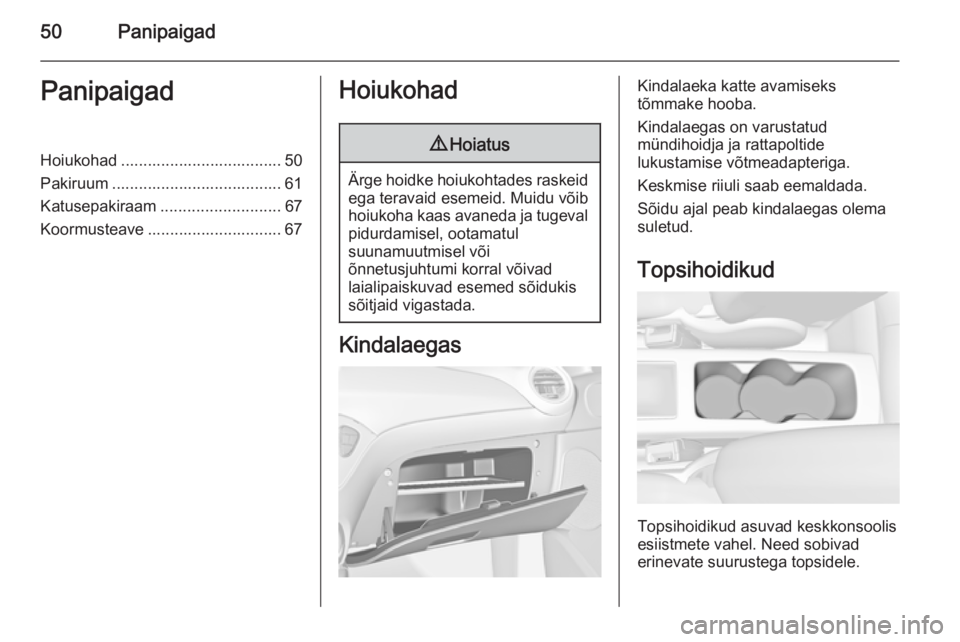

50PanipaigadPanipaigadHoiukohad .................................... 50
Pakiruum ...................................... 61
Katusepakiraam ........................... 67
Koormusteave .............................. 67Hoiukohad9 Hoiatus
Ärge hoidke hoiukohtades raskeid
ega teravaid esemeid. Muidu võib
hoiukoha kaas avaneda ja tugeval
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral võivad
laialipaiskuvad esemed sõidukis
sõitjaid vigastada.
Kindalaegas
Kindalaeka katte avamiseks
tõmmake hooba.
Kindalaegas on varustatud
mündihoidja ja rattapoltide
lukustamise võtmeadapteriga.
Keskmise riiuli saab eemaldada.
Sõidu ajal peab kindalaegas olema suletud.
Topsihoidikud
Topsihoidikud asuvad keskkonsoolis
esiistmete vahel. Need sobivad
erinevate suurustega topsidele.

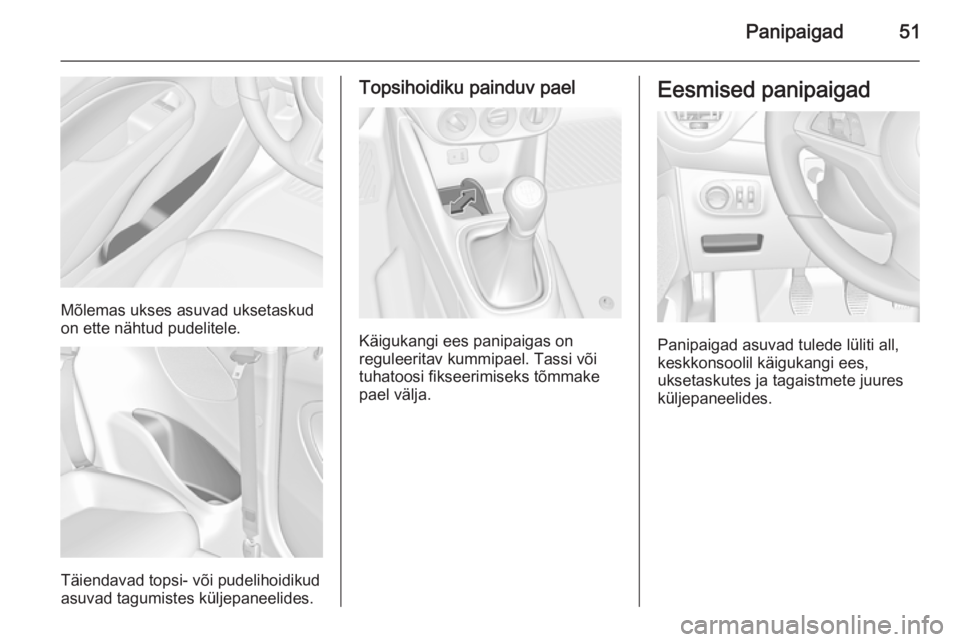

Panipaigad51
Mõlemas ukses asuvad uksetaskud
on ette nähtud pudelitele.
Täiendavad topsi- või pudelihoidikud
asuvad tagumistes küljepaneelides.
Topsihoidiku painduv pael
Käigukangi ees panipaigas on
reguleeritav kummipael. Tassi või
tuhatoosi fikseerimiseks tõmmake
pael välja.
Eesmised panipaigad
Panipaigad asuvad tulede lüliti all,
keskkonsoolil käigukangi ees,
uksetaskutes ja tagaistmete juures
küljepaneelides.

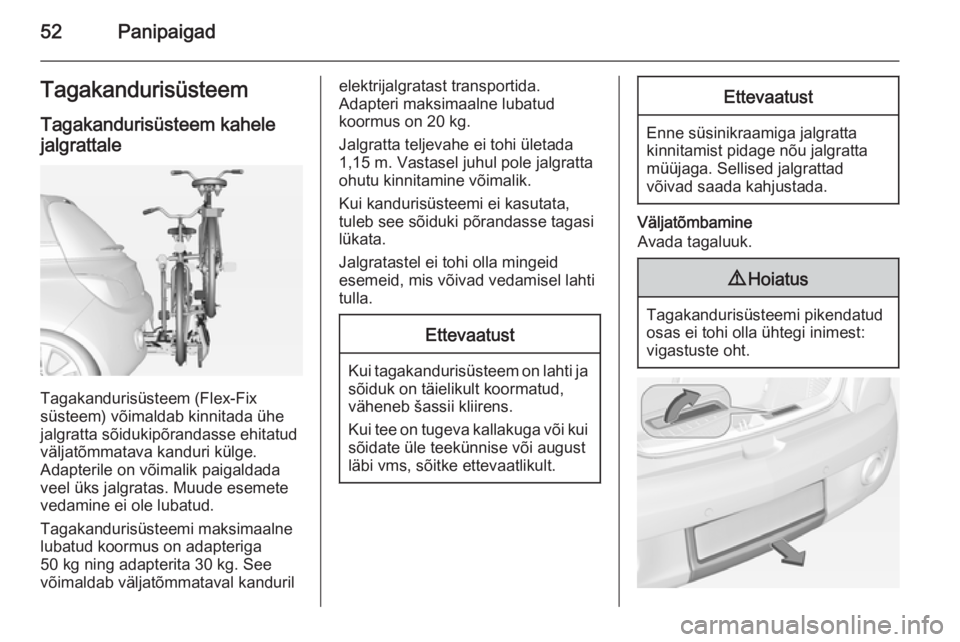

52PanipaigadTagakandurisüsteemTagakandurisüsteem kahelejalgrattale
Tagakandurisüsteem (Flex-Fix
süsteem) võimaldab kinnitada ühe
jalgratta sõidukipõrandasse ehitatud väljatõmmatava kanduri külge.
Adapterile on võimalik paigaldada veel üks jalgratas. Muude esemete
vedamine ei ole lubatud.
Tagakandurisüsteemi maksimaalne
lubatud koormus on adapteriga
50 kg ning adapterita 30 kg. See
võimaldab väljatõmmataval kanduril
elektrijalgratast transportida.
Adapteri maksimaalne lubatud
koormus on 20 kg.
Jalgratta teljevahe ei tohi ületada
1,15 m. Vastasel juhul pole jalgratta
ohutu kinnitamine võimalik.
Kui kandurisüsteemi ei kasutata,
tuleb see sõiduki põrandasse tagasi
lükata.
Jalgratastel ei tohi olla mingeid
esemeid, mis võivad vedamisel lahti
tulla.Ettevaatust
Kui tagakandurisüsteem on lahti ja
sõiduk on täielikult koormatud,
väheneb šassii kliirens.
Kui tee on tugeva kallakuga või kui sõidate üle teekünnise või augustläbi vms, sõitke ettevaatlikult.
Ettevaatust
Enne süsinikraamiga jalgratta
kinnitamist pidage nõu jalgratta
müüjaga. Sellised jalgrattad
võivad saada kahjustada.
Väljatõmbamine
Avada tagaluuk.
9 Hoiatus
Tagakandurisüsteemi pikendatud
osas ei tohi olla ühtegi inimest:
vigastuste oht.

Panipaigad53
Tõmmata vabastushoob üles.
Süsteem vabaneb lukustusest ja
tuleb kaitserauast kiiresti välja.
Tõmmata tagakandurisüsteem lõpuni
välja, kuni on kuulda, et süsteem
lukustub.
Veenduda, et tagakandurisüsteemi ei ole võimalik vabastushooba uuesti
tõmbamata sisse lükata.
9 Hoiatus
Tagumisele hoidikusüsteemile
tohib esemeid paigutada ainult
siis, kui süsteem on korralikult
paigaldatud. Kui tagumine
hoidikusüsteem ei fikseeru õigesti
oma kohale, ei tohi sellele
esemeid paigutada ja süsteemi
tuleb nihutada tahapoole. Otsida
abi töökojast.
Numbrimärgi tule väljapööramine
Tõstke numbrimärgi tuli üles ja
pöörake tahapoole.
Tagatulede lahtipööramine
Keerake mõlemad tagatuled
hingedest lõpuni tahapoole.

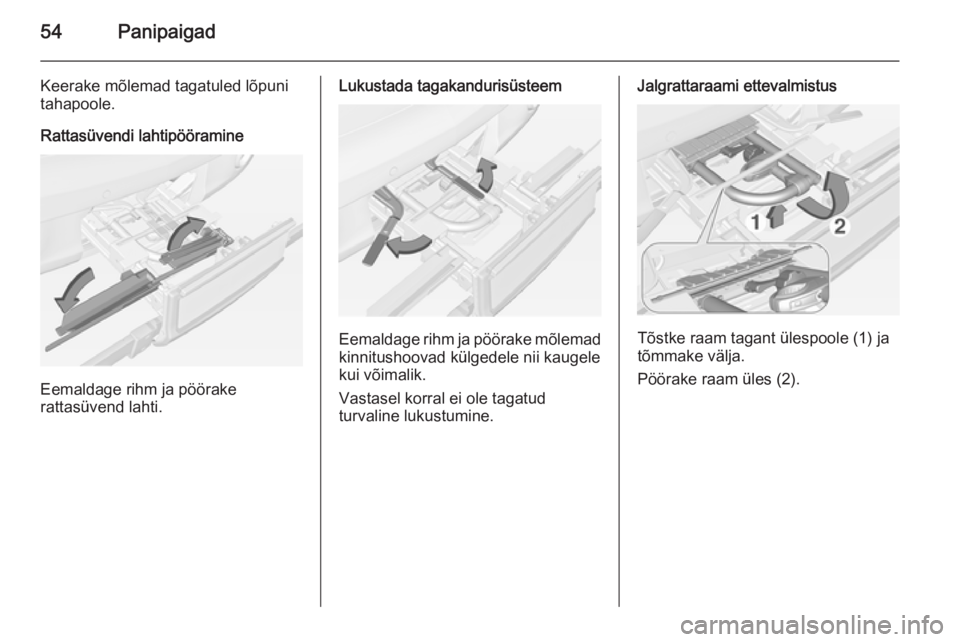

54Panipaigad
Keerake mõlemad tagatuled lõpuni
tahapoole.
Rattasüvendi lahtipööramine
Eemaldage rihm ja pöörake
rattasüvend lahti.
Lukustada tagakandurisüsteem
Eemaldage rihm ja pöörake mõlemad kinnitushoovad külgedele nii kaugele
kui võimalik.
Vastasel korral ei ole tagatud
turvaline lukustumine.
Jalgrattaraami ettevalmistus
Tõstke raam tagant ülespoole (1) ja
tõmmake välja.
Pöörake raam üles (2).

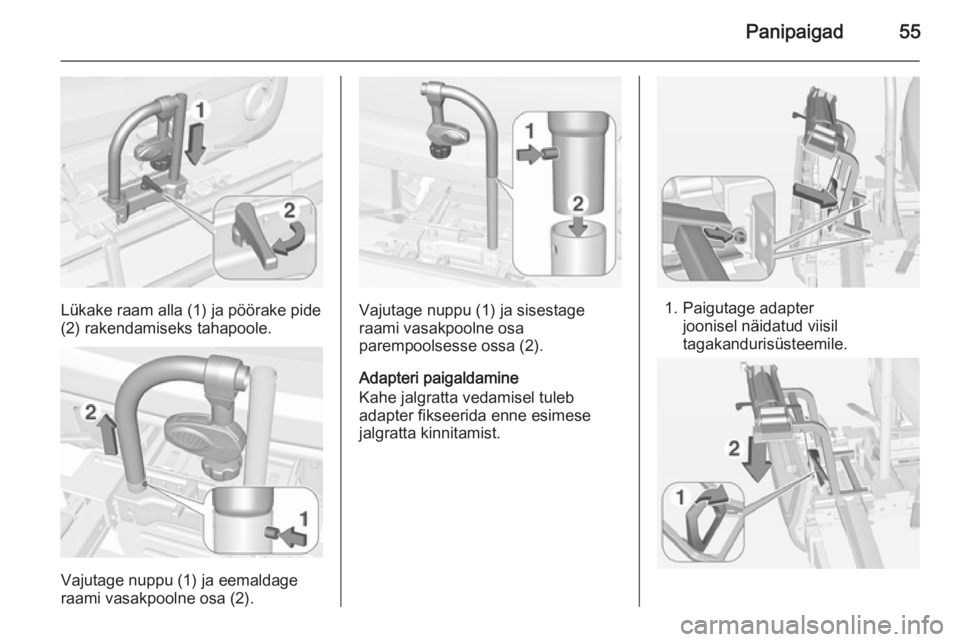

Panipaigad55
Lükake raam alla (1) ja pöörake pide
(2) rakendamiseks tahapoole.
Vajutage nuppu (1) ja eemaldage
raami vasakpoolne osa (2).
Vajutage nuppu (1) ja sisestage
raami vasakpoolne osa
parempoolsesse ossa (2).
Adapteri paigaldamine
Kahe jalgratta vedamisel tuleb
adapter fikseerida enne esimese
jalgratta kinnitamist.1. Paigutage adapter joonisel näidatud viisil
tagakandurisüsteemile.

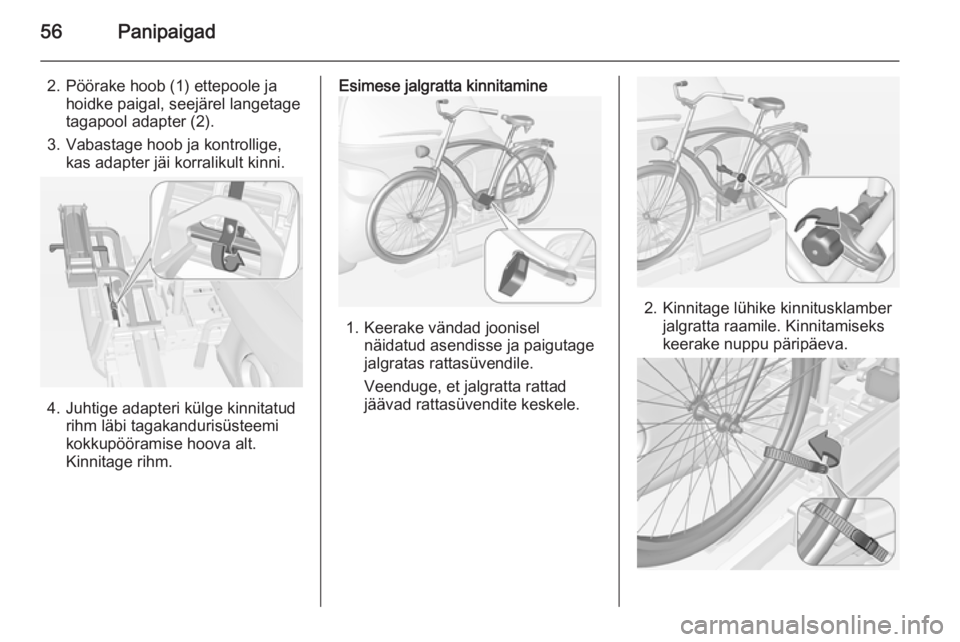

56Panipaigad
2. Pöörake hoob (1) ettepoole jahoidke paigal, seejärel langetage
tagapool adapter (2).
3. Vabastage hoob ja kontrollige, kas adapter jäi korralikult kinni.
4. Juhtige adapteri külge kinnitatud rihm läbi tagakandurisüsteemi
kokkupööramise hoova alt.
Kinnitage rihm.
Esimese jalgratta kinnitamine
1. Keerake vändad joonisel näidatud asendisse ja paigutage
jalgratas rattasüvendile.
Veenduge, et jalgratta rattad
jäävad rattasüvendite keskele.
2. Kinnitage lühike kinnitusklamber jalgratta raamile. Kinnitamiseks
keerake nuppu päripäeva.

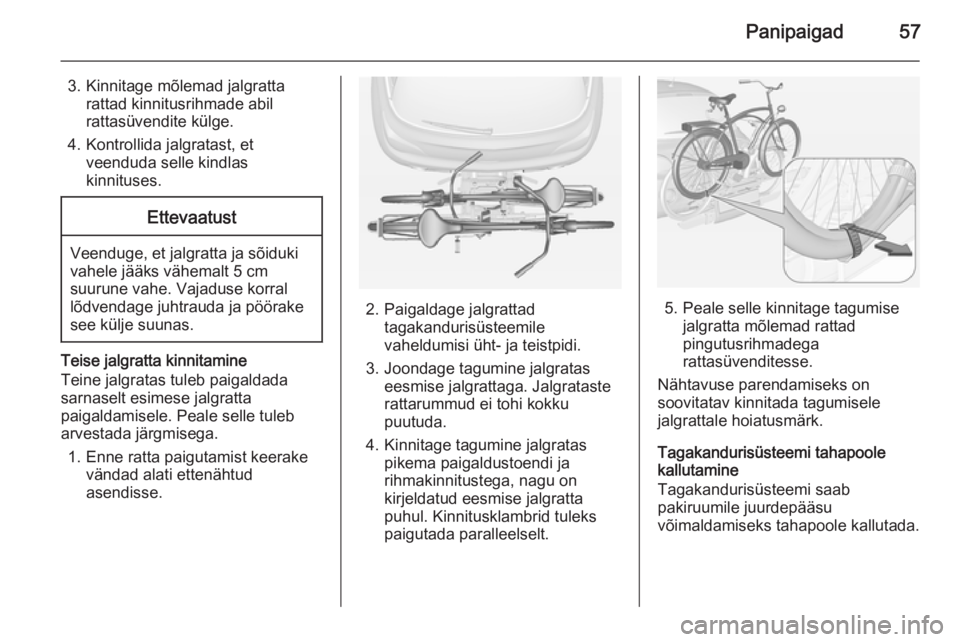

Panipaigad57
3. Kinnitage mõlemad jalgrattarattad kinnitusrihmade abilrattasüvendite külge.
4. Kontrollida jalgratast, et veenduda selle kindlas
kinnituses.Ettevaatust
Veenduge, et jalgratta ja sõiduki
vahele jääks vähemalt 5 cm
suurune vahe. Vajaduse korral
lõdvendage juhtrauda ja pöörake see külje suunas.
Teise jalgratta kinnitamine
Teine jalgratas tuleb paigaldada
sarnaselt esimese jalgratta
paigaldamisele. Peale selle tuleb
arvestada järgmisega.
1. Enne ratta paigutamist keerake vändad alati ettenähtud
asendisse.
2. Paigaldage jalgrattad tagakandurisüsteemile
vaheldumisi üht- ja teistpidi.
3. Joondage tagumine jalgratas eesmise jalgrattaga. Jalgrataste
rattarummud ei tohi kokku
puutuda.
4. Kinnitage tagumine jalgratas pikema paigaldustoendi ja
rihmakinnitustega, nagu on
kirjeldatud eesmise jalgratta
puhul. Kinnitusklambrid tuleks
paigutada paralleelselt.5. Peale selle kinnitage tagumise jalgratta mõlemad rattad
pingutusrihmadega
rattasüvenditesse.
Nähtavuse parendamiseks on
soovitatav kinnitada tagumisele
jalgrattale hoiatusmärk.
Tagakandurisüsteemi tahapoole
kallutamine
Tagakandurisüsteemi saab
pakiruumile juurdepääsu
võimaldamiseks tahapoole kallutada.

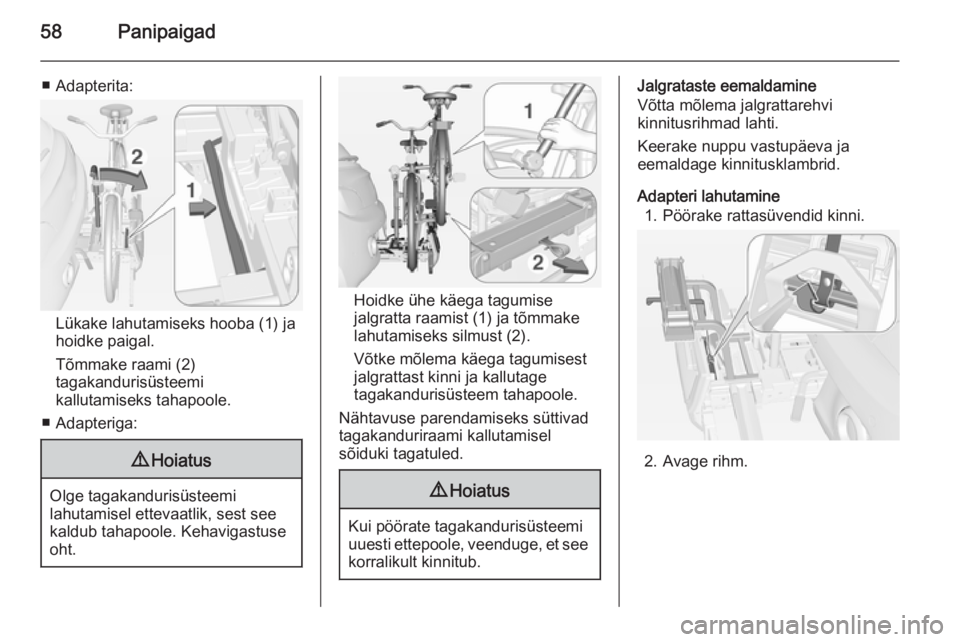

58Panipaigad
■ Adapterita:
Lükake lahutamiseks hooba (1) jahoidke paigal.
Tõmmake raami (2)
tagakandurisüsteemi
kallutamiseks tahapoole.
■ Adapteriga:
9 Hoiatus
Olge tagakandurisüsteemi
lahutamisel ettevaatlik, sest see kaldub tahapoole. Kehavigastuse
oht.
Hoidke ühe käega tagumise
jalgratta raamist (1) ja tõmmake
lahutamiseks silmust (2).
Võtke mõlema käega tagumisest
jalgrattast kinni ja kallutage
tagakandurisüsteem tahapoole.
Nähtavuse parendamiseks süttivad
tagakanduriraami kallutamisel
sõiduki tagatuled.
9 Hoiatus
Kui pöörate tagakandurisüsteemi
uuesti ettepoole, veenduge, et see
korralikult kinnitub.
Jalgrataste eemaldamine
Võtta mõlema jalgrattarehvi
kinnitusrihmad lahti.
Keerake nuppu vastupäeva ja
eemaldage kinnitusklambrid.
Adapteri lahutamine 1. Pöörake rattasüvendid kinni.
2. Avage rihm.
