OPEL ADAM 2015 Omaniku käsiraamat (in Estonian)

Panipaigad59

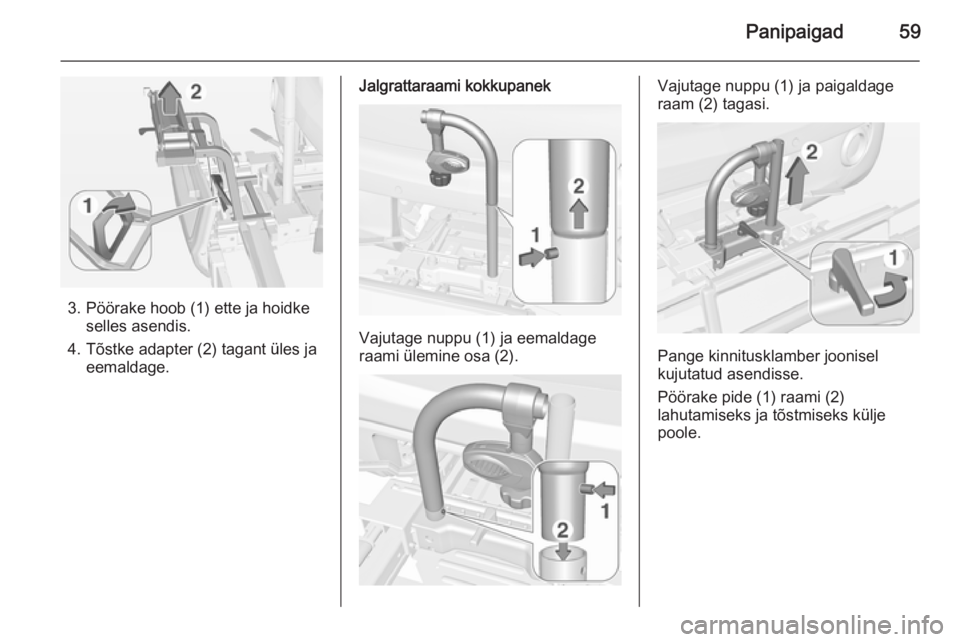

3. Pöörake hoob (1) ette ja hoidkeselles asendis.
4. Tõstke adapter (2) tagant üles ja eemaldage.
Jalgrattaraami kokkupanek
Vajutage nuppu (1) ja eemaldage
raami ülemine osa (2).
Vajutage nuppu (1) ja paigaldage
raam (2) tagasi.
Pange kinnitusklamber joonisel
kujutatud asendisse.
Pöörake pide (1) raami (2)
lahutamiseks ja tõstmiseks külje
poole.

60Panipaigad

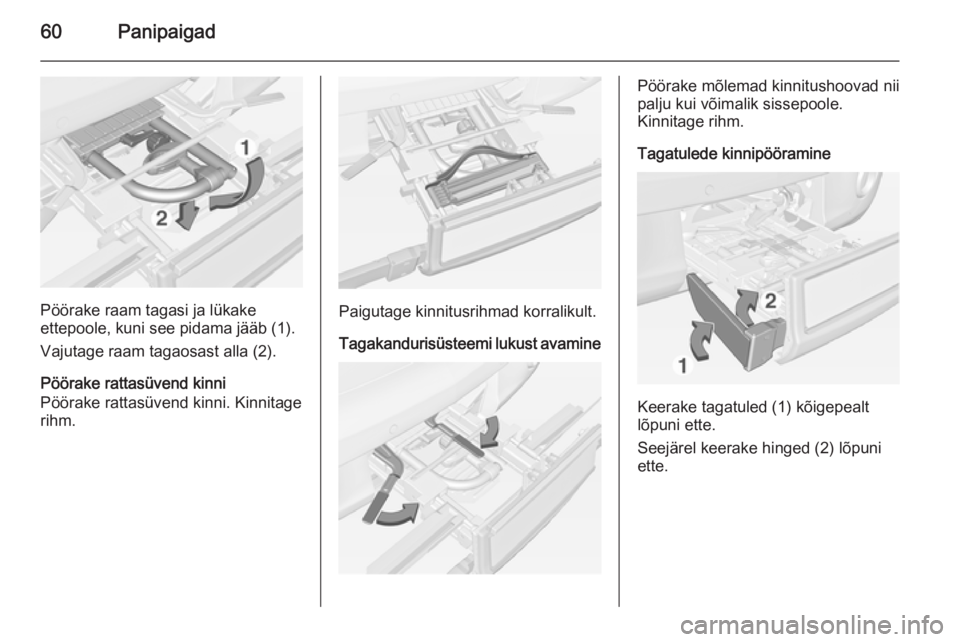

Pöörake raam tagasi ja lükake
ettepoole, kuni see pidama jääb (1).
Vajutage raam tagaosast alla (2).
Pöörake rattasüvend kinni
Pöörake rattasüvend kinni. Kinnitage rihm.Paigutage kinnitusrihmad korralikult.
Tagakandurisüsteemi lukust avamine
Pöörake mõlemad kinnitushoovad nii
palju kui võimalik sissepoole.
Kinnitage rihm.
Tagatulede kinnipööramine
Keerake tagatuled (1) kõigepealt
lõpuni ette.
Seejärel keerake hinged (2) lõpuni
ette.

Panipaigad61

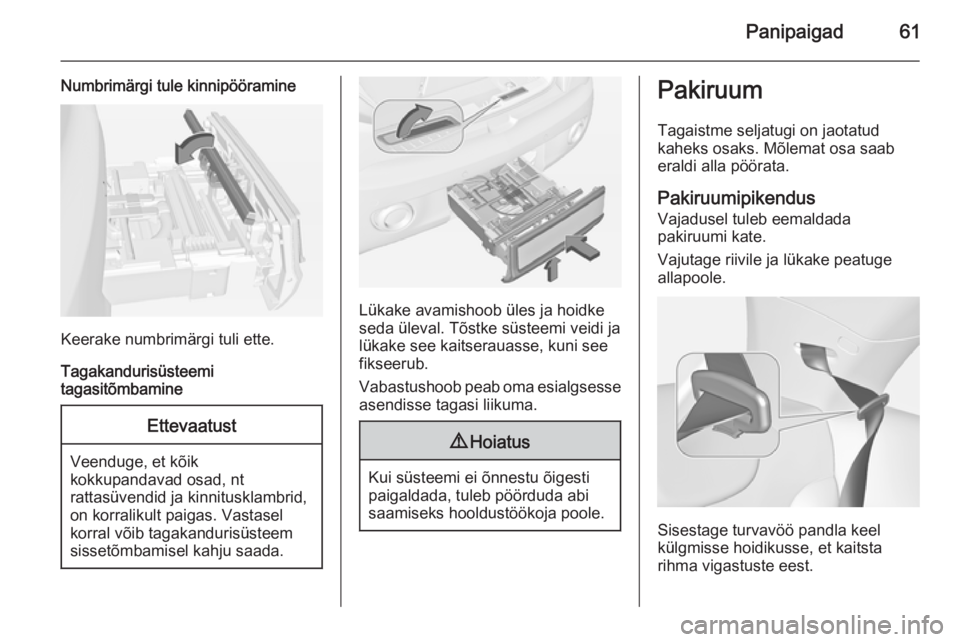

Numbrimärgi tule kinnipööramine
Keerake numbrimärgi tuli ette.
Tagakandurisüsteemi
tagasitõmbamine
Ettevaatust
Veenduge, et kõik
kokkupandavad osad, nt
rattasüvendid ja kinnitusklambrid,
on korralikult paigas. Vastasel
korral võib tagakandurisüsteem
sissetõmbamisel kahju saada.
Lükake avamishoob üles ja hoidke
seda üleval. Tõstke süsteemi veidi ja
lükake see kaitserauasse, kuni see
fikseerub.
Vabastushoob peab oma esialgsesse asendisse tagasi liikuma.
9 Hoiatus
Kui süsteemi ei õnnestu õigesti
paigaldada, tuleb pöörduda abi saamiseks hooldustöökoja poole.
Pakiruum
Tagaistme seljatugi on jaotatud
kaheks osaks. Mõlemat osa saab
eraldi alla pöörata.
Pakiruumipikendus Vajadusel tuleb eemaldada
pakiruumi kate.
Vajutage riivile ja lükake peatuge
allapoole.
Sisestage turvavöö pandla keel
külgmisse hoidikusse, et kaitsta
rihma vigastuste eest.

62Panipaigad

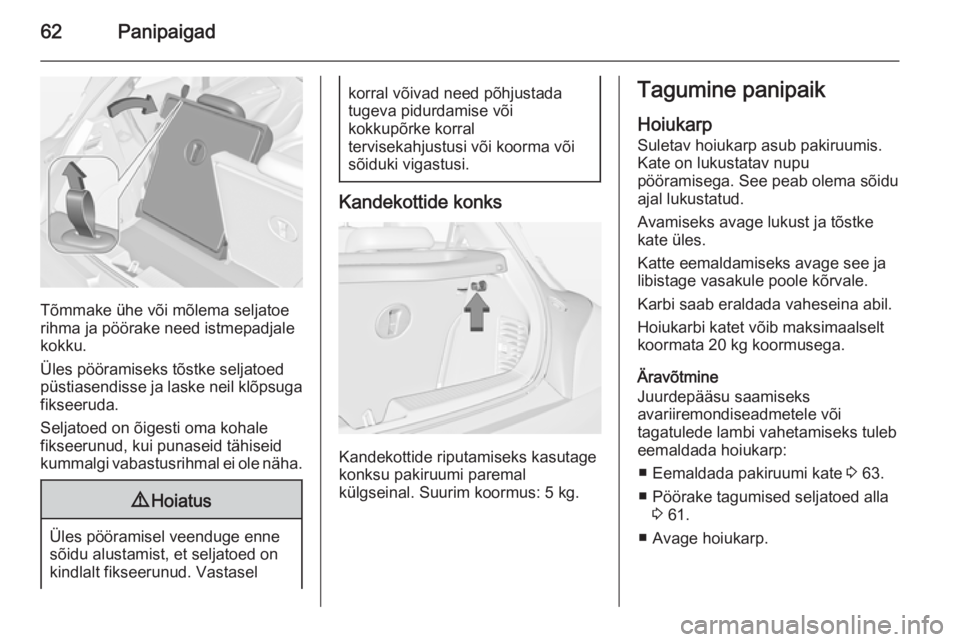

Tõmmake ühe või mõlema seljatoe
rihma ja pöörake need istmepadjale
kokku.
Üles pööramiseks tõstke seljatoed
püstiasendisse ja laske neil klõpsuga
fikseeruda.
Seljatoed on õigesti oma kohale fikseerunud, kui punaseid tähiseid
kummalgi vabastusrihmal ei ole näha.
9 Hoiatus
Üles pööramisel veenduge enne
sõidu alustamist, et seljatoed on
kindlalt fikseerunud. Vastasel
korral võivad need põhjustada
tugeva pidurdamise või
kokkupõrke korral
tervisekahjustusi või koorma või sõiduki vigastusi.
Kandekottide konks
Kandekottide riputamiseks kasutage
konksu pakiruumi paremal
külgseinal. Suurim koormus: 5 kg.
Tagumine panipaik
Hoiukarp
Suletav hoiukarp asub pakiruumis.
Kate on lukustatav nupu
pööramisega. See peab olema sõidu
ajal lukustatud.
Avamiseks avage lukust ja tõstke
kate üles.
Katte eemaldamiseks avage see ja
libistage vasakule poole kõrvale.
Karbi saab eraldada vaheseina abil.
Hoiukarbi katet võib maksimaalselt
koormata 20 kg koormusega.
Äravõtmine
Juurdepääsu saamiseks
avariiremondiseadmetele või
tagatulede lambi vahetamiseks tuleb
eemaldada hoiukarp:
■ Eemaldada pakiruumi kate 3 63.
■ Pöörake tagumised seljatoed alla 3 61.
■ Avage hoiukarp.

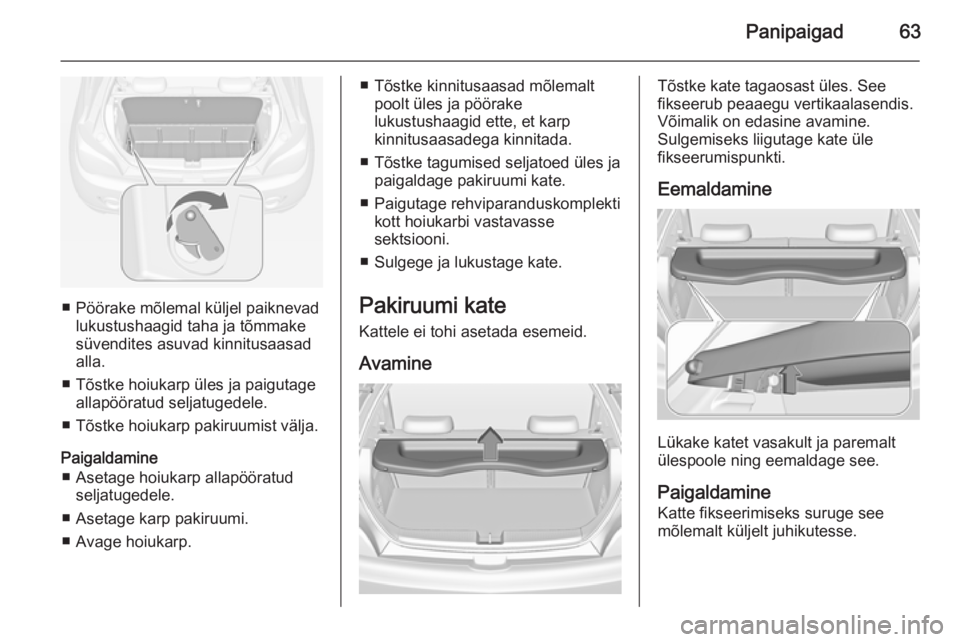

Panipaigad63
■ Pöörake mõlemal küljel paiknevadlukustushaagid taha ja tõmmake
süvendites asuvad kinnitusaasad
alla.
■ Tõstke hoiukarp üles ja paigutage allapööratud seljatugedele.
■ Tõstke hoiukarp pakiruumist välja.
Paigaldamine ■ Asetage hoiukarp allapööratud seljatugedele.
■ Asetage karp pakiruumi.
■ Avage hoiukarp.
■ Tõstke kinnitusaasad mõlemalt poolt üles ja pöörake
lukustushaagid ette, et karp
kinnitusaasadega kinnitada.
■ Tõstke tagumised seljatoed üles ja paigaldage pakiruumi kate.
■ Paigutage rehviparanduskomplekti kott hoiukarbi vastavasse
sektsiooni.
■ Sulgege ja lukustage kate.
Pakiruumi kate
Kattele ei tohi asetada esemeid.
AvamineTõstke kate tagaosast üles. See
fikseerub peaaegu vertikaalasendis.
Võimalik on edasine avamine.
Sulgemiseks liigutage kate üle
fikseerumispunkti.
Eemaldamine
Lükake katet vasakult ja paremalt
ülespoole ning eemaldage see.
Paigaldamine Katte fikseerimiseks suruge see
mõlemalt küljelt juhikutesse.

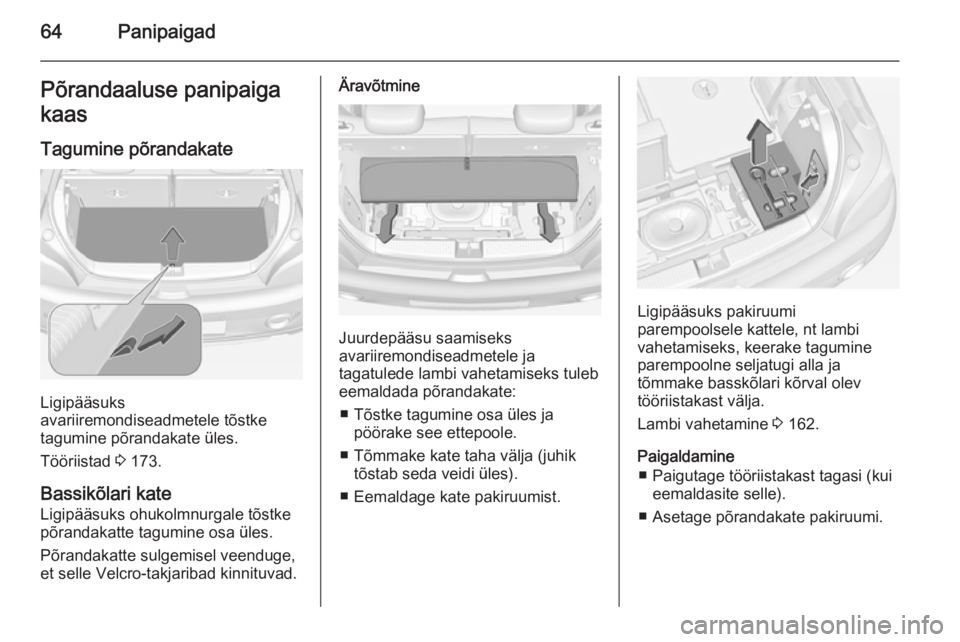

64PanipaigadPõrandaaluse panipaiga
kaas
Tagumine põrandakate
Ligipääsuks
avariiremondiseadmetele tõstke
tagumine põrandakate üles.
Tööriistad 3 173.
Bassikõlari kate
Ligipääsuks ohukolmnurgale tõstke
põrandakatte tagumine osa üles.
Põrandakatte sulgemisel veenduge,
et selle Velcro-takjaribad kinnituvad.
Äravõtmine
Juurdepääsu saamiseks
avariiremondiseadmetele ja
tagatulede lambi vahetamiseks tuleb
eemaldada põrandakate:
■ Tõstke tagumine osa üles ja pöörake see ettepoole.
■ Tõmmake kate taha välja (juhik tõstab seda veidi üles).
■ Eemaldage kate pakiruumist.
Ligipääsuks pakiruumi
parempoolsele kattele, nt lambi
vahetamiseks, keerake tagumine
parempoolne seljatugi alla ja
tõmmake basskõlari kõrval olev
tööriistakast välja.
Lambi vahetamine 3 162.
Paigaldamine ■ Paigutage tööriistakast tagasi (kui eemaldasite selle).
■ Asetage põrandakate pakiruumi.

Panipaigad65

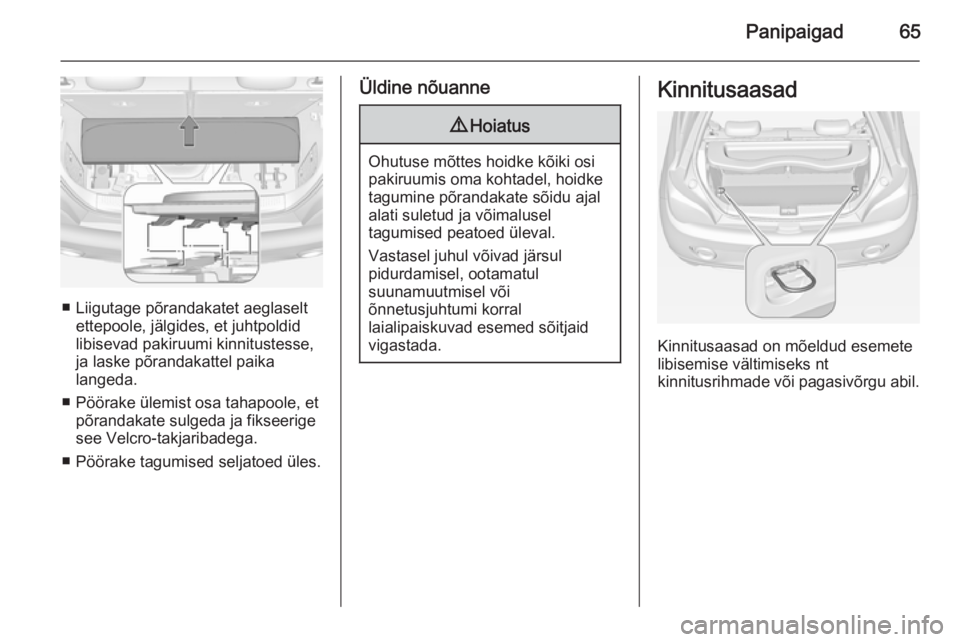

■ Liigutage põrandakatet aeglaseltettepoole, jälgides, et juhtpoldid
libisevad pakiruumi kinnitustesse, ja laske põrandakattel paika
langeda.
■ Pöörake ülemist osa tahapoole, et põrandakate sulgeda ja fikseerige
see Velcro-takjaribadega.
■ Pöörake tagumised seljatoed üles.
Üldine nõuanne9 Hoiatus
Ohutuse mõttes hoidke kõiki osi
pakiruumis oma kohtadel, hoidke
tagumine põrandakate sõidu ajal
alati suletud ja võimalusel
tagumised peatoed üleval.
Vastasel juhul võivad järsul
pidurdamisel, ootamatul
suunamuutmisel või
õnnetusjuhtumi korral
laialipaiskuvad esemed sõitjaid
vigastada.
Kinnitusaasad
Kinnitusaasad on mõeldud esemete
libisemise vältimiseks nt
kinnitusrihmade või pagasivõrgu abil.

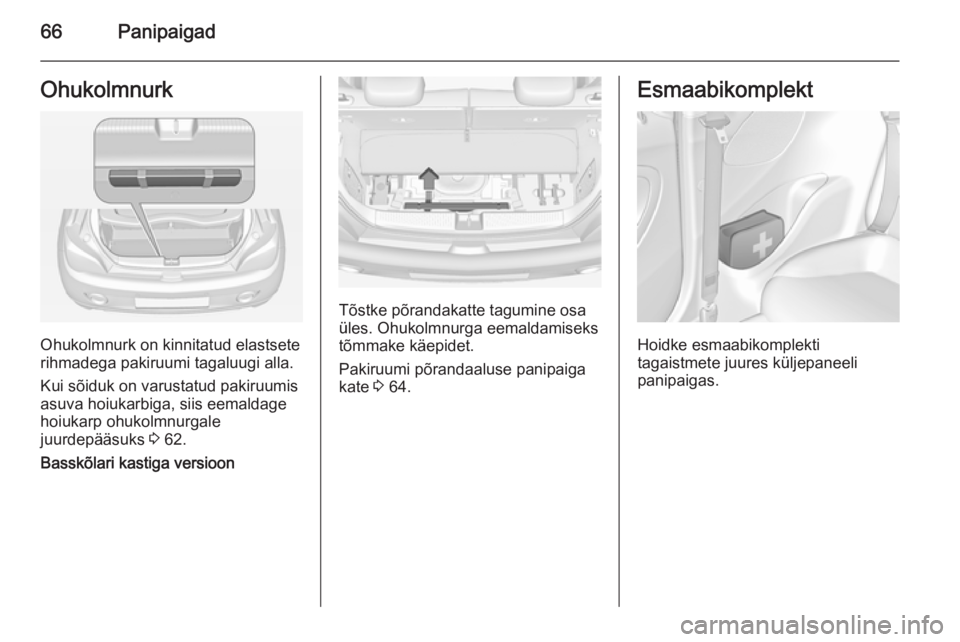

66PanipaigadOhukolmnurk
Ohukolmnurk on kinnitatud elastsete
rihmadega pakiruumi tagaluugi alla.
Kui sõiduk on varustatud pakiruumis
asuva hoiukarbiga, siis eemaldage
hoiukarp ohukolmnurgale
juurdepääsuks 3 62.
Basskõlari kastiga versioon
Tõstke põrandakatte tagumine osa
üles. Ohukolmnurga eemaldamiseks
tõmmake käepidet.
Pakiruumi põrandaaluse panipaiga
kate 3 64.
Esmaabikomplekt
Hoidke esmaabikomplekti
tagaistmete juures küljepaneeli
panipaigas.

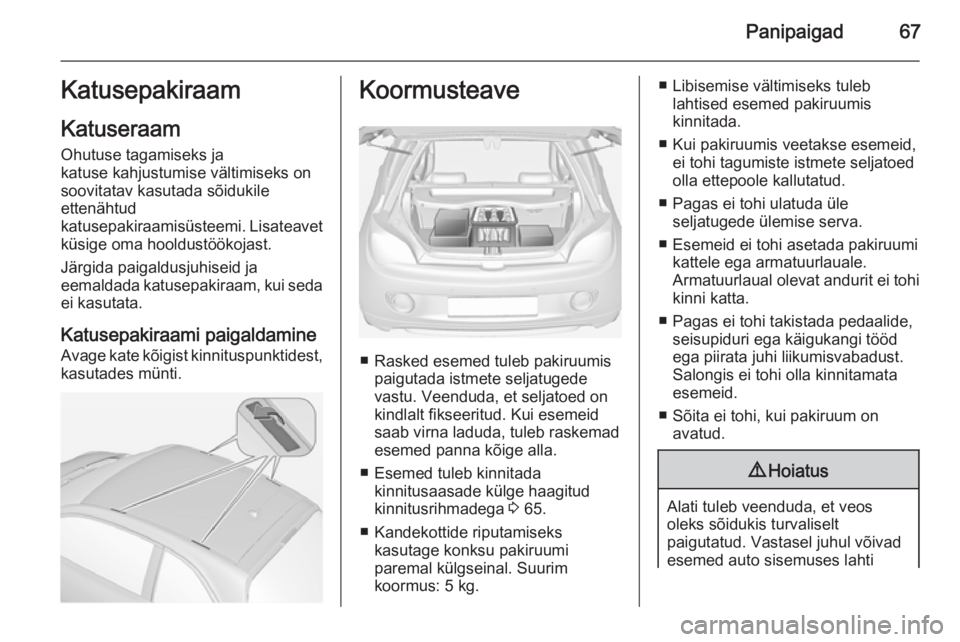

Panipaigad67Katusepakiraam
Katuseraam
Ohutuse tagamiseks ja
katuse kahjustumise vältimiseks on soovitatav kasutada sõidukile
ettenähtud
katusepakiraamisüsteemi. Lisateavet
küsige oma hooldustöökojast.
Järgida paigaldusjuhiseid ja
eemaldada katusepakiraam, kui seda ei kasutata.
Katusepakiraami paigaldamine Avage kate kõigist kinnituspunktidest,
kasutades münti.Koormusteave
■ Rasked esemed tuleb pakiruumis paigutada istmete seljatugede
vastu. Veenduda, et seljatoed on
kindlalt fikseeritud. Kui esemeid
saab virna laduda, tuleb raskemad
esemed panna kõige alla.
■ Esemed tuleb kinnitada kinnitusaasade külge haagitud
kinnitusrihmadega 3 65.
■ Kandekottide riputamiseks kasutage konksu pakiruumi
paremal külgseinal. Suurim
koormus: 5 kg.
■ Libisemise vältimiseks tuleb lahtised esemed pakiruumis
kinnitada.
■ Kui pakiruumis veetakse esemeid, ei tohi tagumiste istmete seljatoed
olla ettepoole kallutatud.
■ Pagas ei tohi ulatuda üle seljatugede ülemise serva.
■ Esemeid ei tohi asetada pakiruumi kattele ega armatuurlauale.
Armatuurlaual olevat andurit ei tohi
kinni katta.
■ Pagas ei tohi takistada pedaalide, seisupiduri ega käigukangi tööd
ega piirata juhi liikumisvabadust.
Salongis ei tohi olla kinnitamata
esemeid.
■ Sõita ei tohi, kui pakiruum on avatud.9 Hoiatus
Alati tuleb veenduda, et veos
oleks sõidukis turvaliselt
paigutatud. Vastasel juhul võivad
esemed auto sisemuses lahti

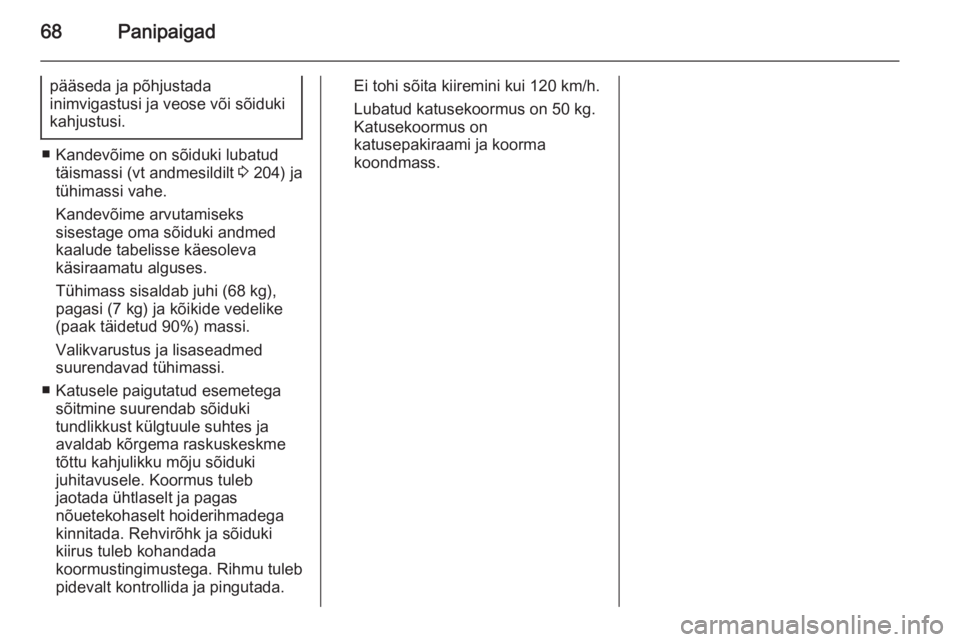

68Panipaigad
pääseda ja põhjustada
inimvigastusi ja veose või sõiduki
kahjustusi.
■ Kandevõime on sõiduki lubatud täismassi (vt andmesildilt 3 204) ja
tühimassi vahe.
Kandevõime arvutamiseks
sisestage oma sõiduki andmed
kaalude tabelisse käesoleva
käsiraamatu alguses.
Tühimass sisaldab juhi (68 kg),
pagasi (7 kg) ja kõikide vedelike
(paak täidetud 90%) massi.
Valikvarustus ja lisaseadmed
suurendavad tühimassi.
■ Katusele paigutatud esemetega sõitmine suurendab sõiduki
tundlikkust külgtuule suhtes ja
avaldab kõrgema raskuskeskme
tõttu kahjulikku mõju sõiduki
juhitavusele. Koormus tuleb
jaotada ühtlaselt ja pagas
nõuetekohaselt hoiderihmadega
kinnitada. Rehvirõhk ja sõiduki
kiirus tuleb kohandada
koormustingimustega. Rihmu tuleb
pidevalt kontrollida ja pingutada.
Ei tohi sõita kiiremini kui 120 km/h.
Lubatud katusekoormus on 50 kg.
Katusekoormus on
katusepakiraami ja koorma
koondmass.
