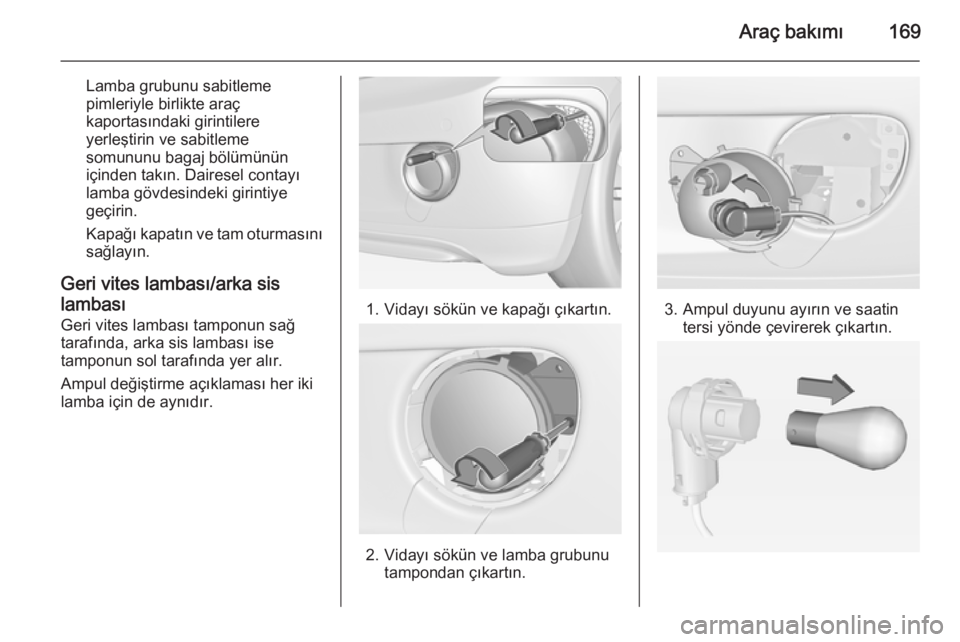

Araç bakımı169
Lamba grubunu sabitleme
pimleriyle birlikte araç
kaportasındaki girintilere
yerleştirin ve sabitleme
somununu bagaj bölümünün
içinden takın. Dairesel contayı
lamba gövdesindeki girintiye
geçirin.
Kapağı kapatın ve tam oturmasını
sağlayın.
Geri vites lambası/arka sis
lambası
Geri vites lambası tamponun sağ
tarafında, arka sis lambası ise
tamponun sol tarafında yer alır.
Ampul değiştirme açıklaması her iki
lamba için de aynıdır.
1. Vidayı sökün ve kapağı çıkartın.
2. Vidayı sökün ve lamba grubunu tampondan çıkartın.
3. Ampul duyunu ayırın ve saatintersi yönde çevirerek çıkartın.

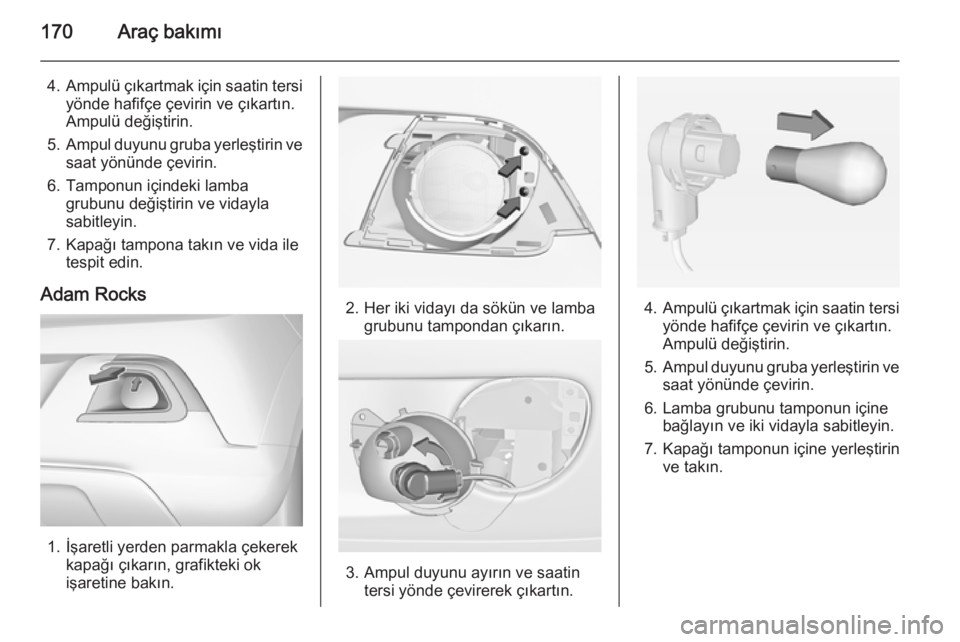

170Araç bakımı
4.Ampulü çıkartmak için saatin tersi
yönde hafifçe çevirin ve çıkartın.
Ampulü değiştirin.
5. Ampul duyunu gruba yerleştirin ve
saat yönünde çevirin.
6. Tamponun içindeki lamba grubunu değiştirin ve vidayla
sabitleyin.
7. Kapağı tampona takın ve vida ile tespit edin.
Adam Rocks
1. İşaretli yerden parmakla çekerek kapağı çıkarın, grafikteki ok
işaretine bakın.
2. Her iki vidayı da sökün ve lamba grubunu tampondan çıkarın.
3. Ampul duyunu ayırın ve saatintersi yönde çevirerek çıkartın.
4.Ampulü çıkartmak için saatin tersi
yönde hafifçe çevirin ve çıkartın.
Ampulü değiştirin.
5. Ampul duyunu gruba yerleştirin ve
saat yönünde çevirin.
6. Lamba grubunu tamponun içine bağlayın ve iki vidayla sabitleyin.
7. Kapağı tamponun içine yerleştirin ve takın.

Araç bakımı171Yan dönüş sinyali
lambaları Ampul değiştirmek için, lamba
muhafazasını çıkartın:
1. Lambayı sola kaydırın ve sağ ucundan çıkarın.
2.Ampul tutucuyu saatin tersi yönde
döndürün ve muhafazadan
çıkartın.
3. Ampulü ampul tutucusundan çekin ve değiştirin.
4. Ampul braketini takın ve saat yönünde çevirin.
5. Lambanın sol tarafını yerleştirin, sola kaydırın ve sağ tarafını takın.
Plaka lambası
1. Tornavidayı kapağın yuvasına yerleştirin, yana doğru itin ve yayı
çözün.

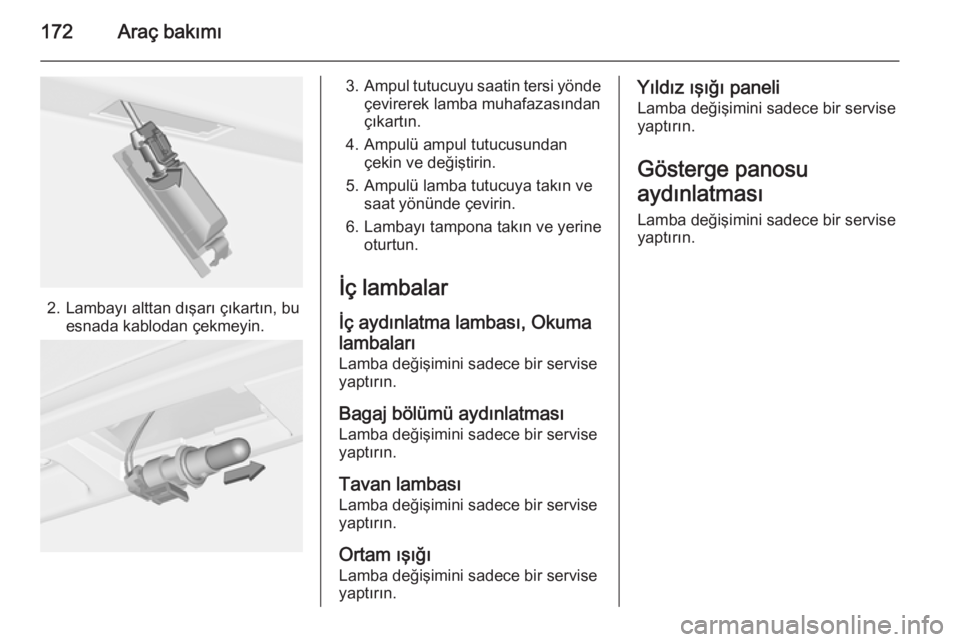

172Araç bakımı
2. Lambayı alttan dışarı çıkartın, buesnada kablodan çekmeyin.
3.Ampul tutucuyu saatin tersi yönde
çevirerek lamba muhafazasından
çıkartın.
4. Ampulü ampul tutucusundan çekin ve değiştirin.
5. Ampulü lamba tutucuya takın ve saat yönünde çevirin.
6. Lambayı tampona takın ve yerine oturtun.
İç lambalar
İç aydınlatma lambası, Okuma
lambaları Lamba değişimini sadece bir servise
yaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir serviseyaptırın.
Tavan lambası
Lamba değişimini sadece bir servise yaptırın.
Ortam ışığı Lamba değişimini sadece bir serviseyaptırın.Yıldız ışığı paneli
Lamba değişimini sadece bir servise
yaptırın.
Gösterge panosu
aydınlatması Lamba değişimini sadece bir serviseyaptırın.

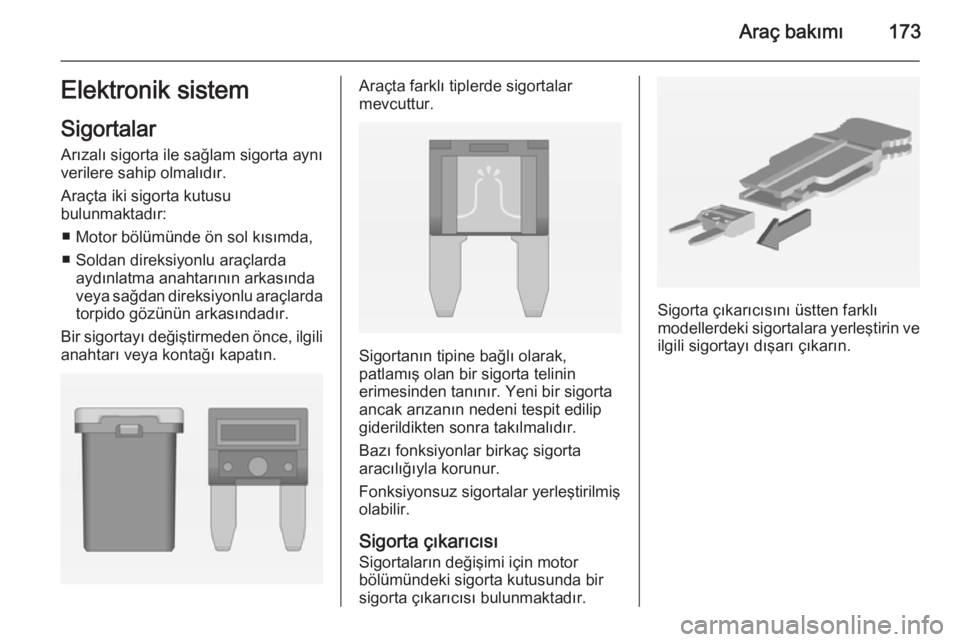

Araç bakımı173Elektronik sistem
Sigortalar Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta iki sigorta kutusu
bulunmaktadır:
■ Motor bölümünde ön sol kısımda,
■ Soldan direksiyonlu araçlarda aydınlatma anahtarının arkasında
veya sağdan direksiyonlu araçlarda
torpido gözünün arkasındadır.
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.Araçta farklı tiplerde sigortalar
mevcuttur.
Sigortanın tipine bağlı olarak,
patlamış olan bir sigorta telinin
erimesinden tanınır. Yeni bir sigorta
ancak arızanın nedeni tespit edilip
giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş olabilir.
Sigorta çıkarıcısı Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.
Sigorta çıkarıcısını üstten farklı
modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı çıkarın.

174Araç bakımıMotor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve durana kadar
yukarıya doğru katlayın. Kapağı dikey
olarak yukarıdan çıkartın.
No.Akım devresi1–2yan ayna düğmesi3gövde kontrol modülü4katlanır açılır tavan (Sunroof),
Şasi kontrol modülü5ABS6sol gündüz sürüş farı7–8gövde kontrol modülü9araç aküsü sensörü10far seviye ayarı, TPMS, katlanır
açılır tavan (Sunroof)11arka cam sileceği12cam buğu giderme13sağ gündüz sürüş farı14ayna buğu giderme15–

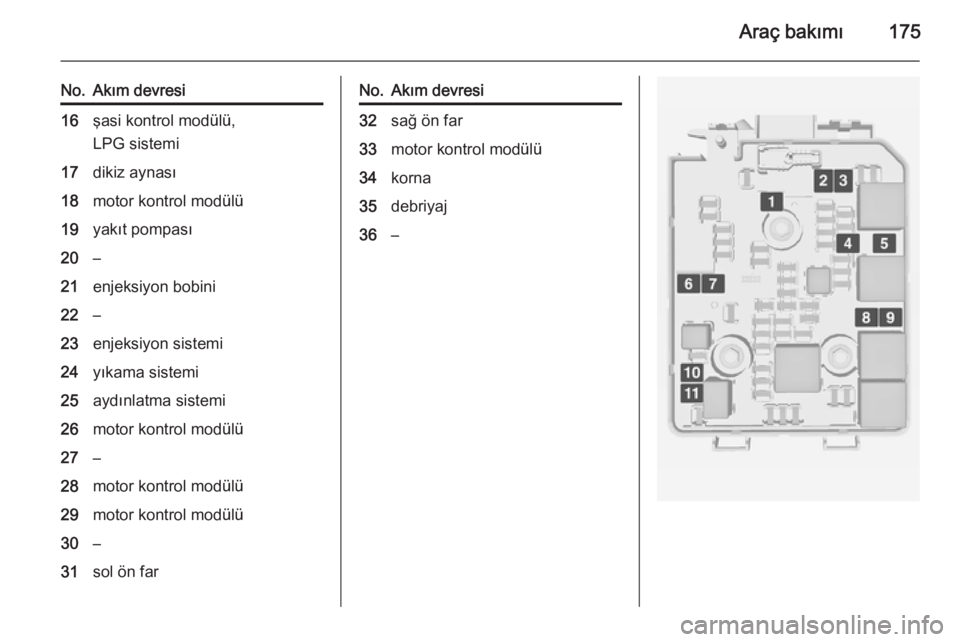

Araç bakımı175
No.Akım devresi16şasi kontrol modülü,
LPG sistemi17dikiz aynası18motor kontrol modülü19yakıt pompası20–21enjeksiyon bobini22–23enjeksiyon sistemi24yıkama sistemi25aydınlatma sistemi26motor kontrol modülü27–28motor kontrol modülü29motor kontrol modülü30–31sol ön farNo.Akım devresi32sağ ön far33motor kontrol modülü34korna35debriyaj36–

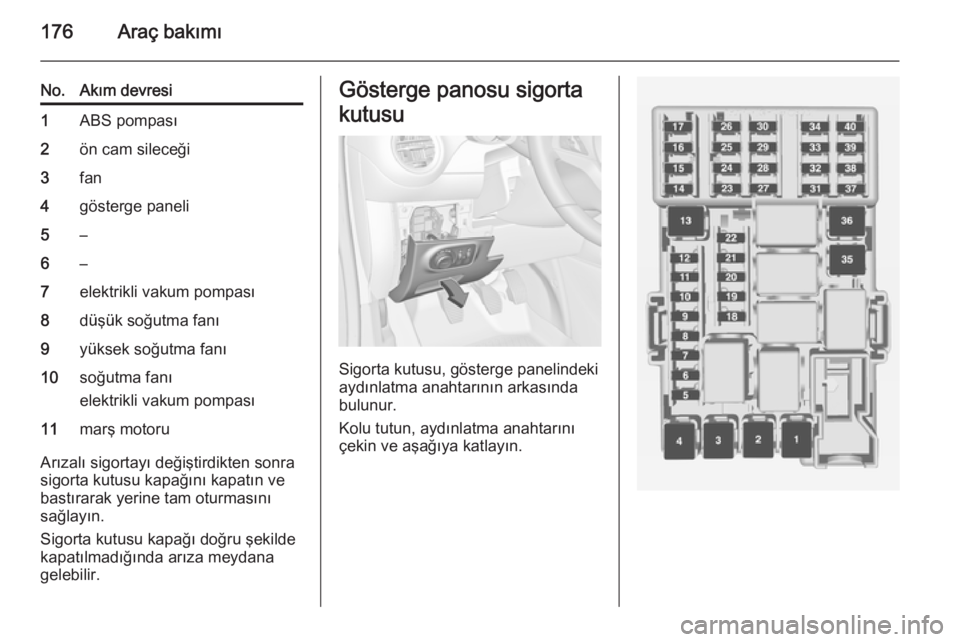

176Araç bakımı
No.Akım devresi1ABS pompası2ön cam sileceği3fan4gösterge paneli5–6–7elektrikli vakum pompası8düşük soğutma fanı9yüksek soğutma fanı10soğutma fanı
elektrikli vakum pompası11marş motoru
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.
Gösterge panosu sigorta
kutusu
Sigorta kutusu, gösterge panelindeki
aydınlatma anahtarının arkasında
bulunur.
Kolu tutun, aydınlatma anahtarını
çekin ve aşağıya katlayın.

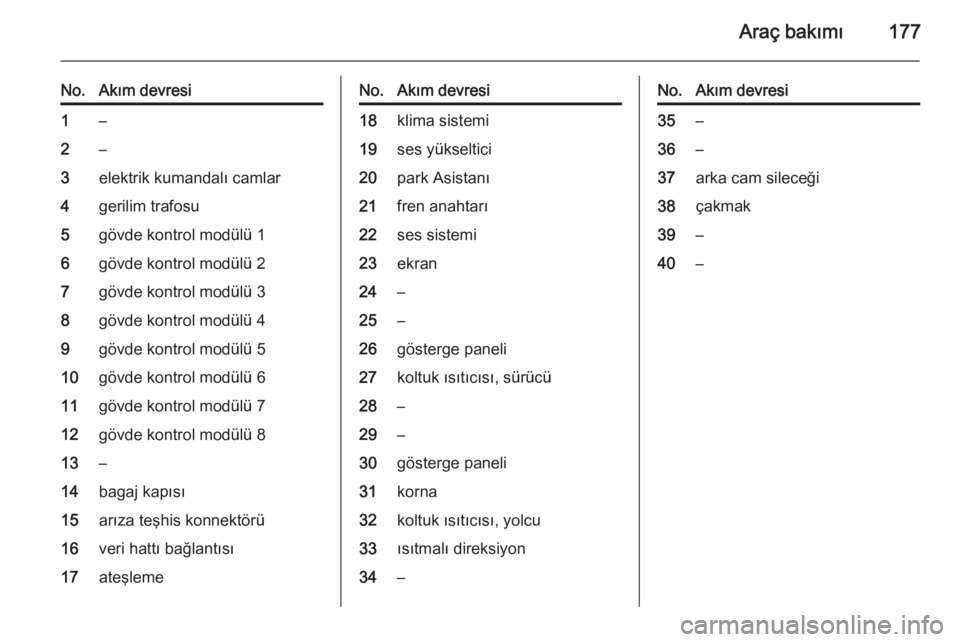

Araç bakımı177
No.Akım devresi1–2–3elektrik kumandalı camlar4gerilim trafosu5gövde kontrol modülü 16gövde kontrol modülü 27gövde kontrol modülü 38gövde kontrol modülü 49gövde kontrol modülü 510gövde kontrol modülü 611gövde kontrol modülü 712gövde kontrol modülü 813–14bagaj kapısı15arıza teşhis konnektörü16veri hattı bağlantısı17ateşlemeNo.Akım devresi18klima sistemi19ses yükseltici20park Asistanı21fren anahtarı22ses sistemi23ekran24–25–26gösterge paneli27koltuk ısıtıcısı, sürücü28–29–30gösterge paneli31korna32koltuk ısıtıcısı, yolcu33ısıtmalı direksiyon34–No.Akım devresi35–36–37arka cam sileceği38çakmak39–40–

178Araç bakımıAraç takımları
Lastik tamir setine sahip araçlar
Bazı aletler ve çekme halkası, lastik
tamir kitiyle birlikte bagaj
bölmesindeki taban kapağının altında
yer alan alet kutusunda bulunur. Eşya saklama kutulu versiyonda, önce
kutuyu çıkarın 3 66.
Arkada taşıyıcı sistemi olan veya sıvı
gazla çalışan motorlu versiyonlarda,
araç takımları çekme halkası ve lastik
onarım seti ile birlikte, bagaj
bölümünde sol kenara bir kuşakla
sabitlenmiş bir çanta içerisinde
bulunur.Eşya saklama kutulu versiyonda araç takımları, çekme halkası ve lastik
onarım setini içeren çanta, bagaj
bölümündeki kutunun bir bölmesinde
bulunur 3 66.
