Места для хранения69
Потяните раму (2) назад, чтобы
сложить заднюю систему пере‐
возки грузов.
■ С дополнительным кронштей‐ ном:9 Предупреждение
Разблокируя заднюю систему
перевозки грузов, будьте
крайне осторожны: система на‐
клонится назад. Опасность
травмирования.
Удерживайте раму (1) заднего
велосипеда одной рукой, а вто‐
рой потяните за петлю (2), чтобы
разблокировать крепление.
Удерживайте задний велосипед
обеими руками и сложите зад‐
нюю систему перевозки грузов.
При раскладывании задней сис‐
темы перевозки грузов автомати‐
чески включаются задние габарит‐
ные огни.9 Предупреждение
Задвигая каретку задней сис‐
темы перевозки грузов, про‐
верьте, чтобы она надежно за‐
фиксировалась в сложенном по‐ ложении.
Снятие велосипедов
Освободить фиксирующие реме‐
шки на обеих шинах велосипеда.
Поверните ручку против часовойстрелки и снимите крепежные
кронштейны.
Снятие дополнительного
кронштейна
1. Сложите колесные уступы.
2. Расстегните ремень.

70Места для хранения
3. Отведите рычаг (1) вперед иудерживайте его.
4. Поднимите дополнительный кронштейн (2) за задний край и
снимите его.
Разборка рамы для перевозки
велосипедов
Нажмите кнопку (1) и снимите верх‐
нюю часть держателя (2).
Нажмите кнопку (1) и установите на
место держатель (2).
Разместите крепежный кронштейн,
как показано на иллюстрации.
Поверните ручку (1) вбок, чтобы от‐ соединить и поднять раму (2).
Сложите раму назад и подтолкните
вперед до упора (1).
Надавите на заднюю часть рамы
(2) сверху вниз.
Сложите опоры для колес
Сложите опоры для колес. Закре‐
пите ремень.

Места для хранения71

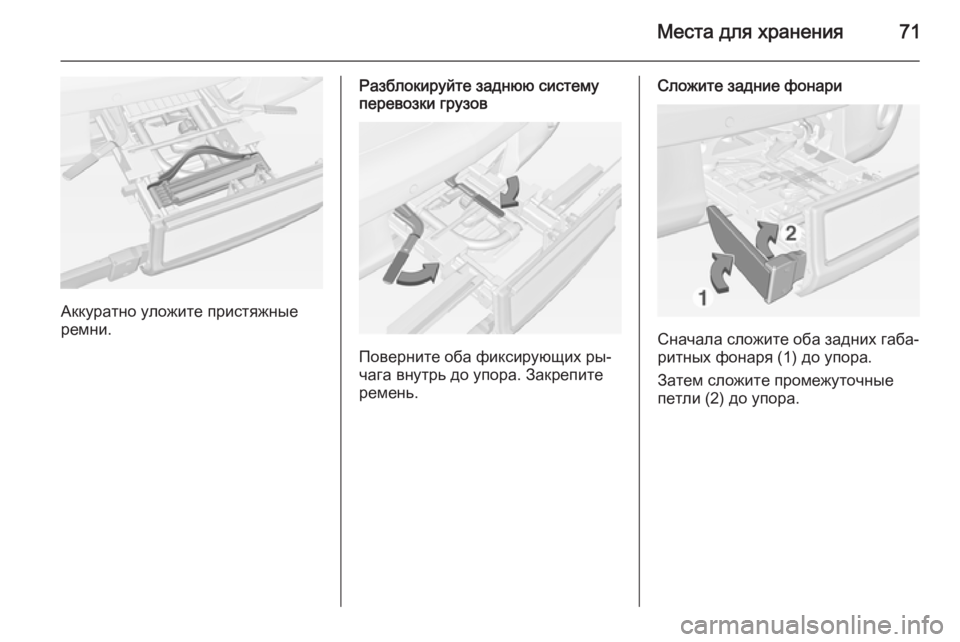

Аккуратно уложите пристяжные
ремни.
Разблокируйте заднюю систему
перевозки грузов
Поверните оба фиксирующих ры‐
чага внутрь до упора. Закрепите
ремень.
Сложите задние фонари
Сначала сложите оба задних габа‐
ритных фонаря (1) до упора.
Затем сложите промежуточные
петли (2) до упора.

72Места для хранения
Складывание фонаря подсветки
номерного знака
Сложите фонарь подсветки номер‐
ного знака вперед.
Возвращение на штатное место
задней системы перевозки грузов
Внимание
Аккуратно складывайте все
складываемые части, такие как
уступы и крепежные крон‐
штейны. В противном случае
при попытке складывания зад‐
няя система перевозки грузов
может быть повреждена.
Нажмите вверх и удерживайте ры‐
чаг фиксатора. Слегка приподни‐
мите каретку и задвиньте ее в бам‐
пер до фиксации.
Рычаг освобождения должен воз‐
вратиться в первоначальное поло‐
жение.
9 Предупреждение
Если система работает непра‐
вильно, обратитесь в сервис‐ ный центр.

Места для хранения73Багажное отделение
Спинка заднего сиденья состоит из
двух секций. Обе секции могут
складываться независимо друг от
друга.
Увеличение багажного отделения При необходимости снять полку
багажника с автомобиля.
Нажмите фиксатор и сложите под‐
головник.Вставьте язычок замка ремня в бо‐
ковой держатель, чтобы не повре‐
дить ремень.
Потяните за петли на одной или
обеих секциях спинки сиденья и
сложите спинку на подушку си‐
денья.
Чтобы снова разложить спинки, по‐ тяните их вверх и установите в вер‐тикальное положение до характер‐
ного щелчка фиксатора.
Если спинки зафиксировались в
вертикальном положении, красные
индикаторы петель фиксаторов не должны быть видны.
9 Предупреждение
После подъема спинок убеди‐
тесь, что они надежно закре‐
плены, прежде чем начинать
движение. Если этого не сде‐
лать, возможно травмирование
людей или повреждение груза
или автомобиля при резком тор‐ можении или столкновении.
Крюк для пакетов

74Места для хранения
Используйте крюк на правой стенке
багажного отделения для подве‐
шивания пакетов. Максимальная
нагрузка: 5 кг.
Задний ящик для
хранения вещей
Вещевое отделение В багажном отделении имеется
ящик для хранения с крышкой.
Крышка ящика запирается поворо‐
том ручки. Во время движения ав‐
томобиля крышка должна быть за‐
крыта.
Для открывания ящика отоприте и
поднимите крышку.
Для снятия крышки откройте ее и
сдвиньте влево.
В ящик можно установить раздели‐
тель.
Нагрузка на крышку ящика не
должна превышать 20 кг.Снятие
Чтобы открыть доступ к аварий‐ ному набору или заменить лампы в
задних фонарях, потребуется из‐
влечь ящик багажника:
■ Снимите крышку багажного отде‐
ления 3 75.
■ Сложите спинки задних сидений 3 73.
■ Откройте ящик для хранения.
■ Поверните расположенные с обеих сторон фиксирующие
скобы назад и вдавите проушины
в углубления.
■ Поднимите ящик для хранения и поставьте его на сложенные
спинки сидений.
■ Выньте ящик для хранения из ба‐
гажного отделения.
Установка ■ Поставьте ящик для хранения на
сложенные спинки сидений.
■ Опустите ящик в багажное отде‐ ление.
■ Откройте ящик для хранения.
■ Поднимите проушины с обеих сторон и поверните расположен‐
ные с обеих сторон фиксирую‐
щие скобы вперед в проушины.
■ Поднимите спинки задних сиде‐ ний и установите крышку багаж‐
ного отделения.
■ Уложите комплект для ремонта шин в отделение ящика для хра‐
нения.
■ Закройте и зафиксируйте крышку.

Места для хранения75Крышка багажного
отделения Не кладите на крышку посторонних
предметов.
Открывание
Поднимите полку багажного отде‐
ления. Полка зафиксируется в по‐ чти вертикальном положении. При
необходимости ее можно откинуть
еще дальше. Чтобы опустить полку
на место, надавите на нее, с уси‐
лием проведя ее через фиксиро‐
ванное положение.
Демонтаж
Сдвиньте крышку вверх слева и
справа и снимите ее.
Пристегивание
Для установки полки на место не‐
обходимо надавить на оба ее края
до срабатывания фиксаторов.
Крышка заднего
напольного отсека
Задняя крышка пола
Поднимите заднюю крышку пола
багажного отделения, чтобы до‐
стать аварийный набор.
Инструменты 3 200.
Крышка сабвуфера Поднимите заднюю часть крышки
пола багажного отделения, чтобы
достать знак аварийной остановки.

76Места для хранения
Закрывая крышку пола, обяза‐
тельно зафиксируйте ее застеж‐ кой-липучкой.
СнятиеСнимите крышку пола багажного
отделения, чтобы достать аварий‐ ный набор или заменить лампы в
задних фонарях:
■ Поднимите заднюю часть крышки пола и откиньте ее впе‐
ред.
■ Потяните крышку пола назад; при этом она немного приподни‐
мется на направляющих.
■ Снимите крышку пола багажного отделения с направляющих.
Чтобы получить доступ к крышке направой стенке багажного отделе‐
ния, например для замены ламп,
сложите правую спинку заднего си‐
денья и достаньте ящик с води‐
тельским инструментом, храня‐
щийся рядом с сабвуфером.
Замена ламп 3 190.
Установка ■ Уложите на место ящик с води‐ тельским инструментом, если выего доставали.
■ Уложите крышку пола багажного отделения на место.
■Аккуратно сдвиньте крышку пола
вперед, следя за тем, чтобы на‐
правляющие попали в пазы, и
дайте ей опуститься на место.

Места для хранения77
■ Закройте крышку пола, откинувверхнюю часть назад, и зафикси‐
руйте застежкой-липучкой.
■ Поднимите спинки задних сиде‐ ний.
Общие рекомендации9 Предупреждение
Для обеспечения безопасности
все оборудование и аксессуары в багажном отделении необхо‐
димо укладывать только на
предназначенные для них ме‐
ста. Во время движения крышка
пола багажного отделения
должна быть опущена, а спинки
задних сидений по возможности подняты.
Иначе при сильном торможе‐
нии, резком повороте или ава‐
рии выпавшие предметы могут
травмировать находящихся в
автомобиле людей.
Крепежные проушины
Крепежные проушины предназна‐
чены для предотвращения смеще‐
ния предметов, например, с по‐
мощью крепежных ремней или ба‐
гажной сетки.
Знак аварийной
остановки
Знак аварийной остановки закре‐
плен эластичными ремнями в ба‐
гажном отделении под дверью ба‐
гажника.
Если автомобиль оборудован ящи‐ ком для хранения в багажном от‐
делении, то для того, чтобы до‐
стать знак аварийной остановки,
необходимо вынуть ящик для хра‐
нения 3 74.
На модели с сабвуфером

78Места для хранения
Поднимите заднюю часть крышки
пола. Потяните за ручку, чтобы из‐
влечь знак аварийной остановки.
Крышка пола багажного отделения 3 75.
Дорожная аптечка
Аптечку следует хранить в кармане
на панели обивки салона рядом с
задним сиденьем.
Багажник,
устанавливаемый на
крыше
Багажник на крыше Из соображений безопасности и во
избежание повреждения крыши ре‐
комендуется использовать только
разрешенные для автомобиля кон‐ струкции багажников. Более под‐
робную информацию можно полу‐
чить в сервис-центре.
Если багажник не используется,
снимите его с крыши в соответ‐
ствии с инструкцией по установке.
Установка багажника на
крыше Для открывания крышек мест кре‐
пления используйте монету.
