OPEL ADAM 2016.5 Betriebsanleitung (in German)

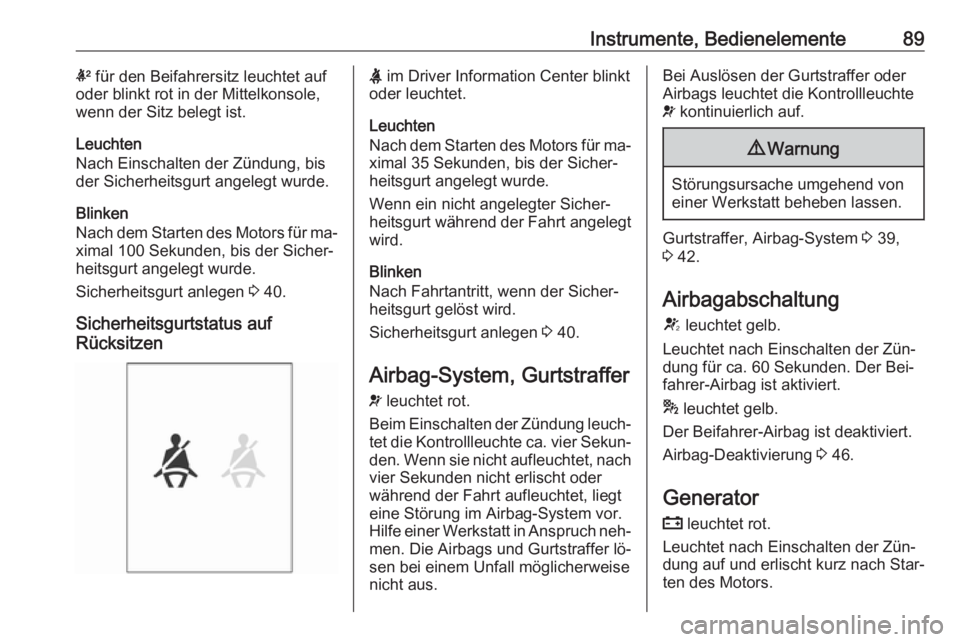

Instrumente, Bedienelemente89k für den Beifahrersitz leuchtet auf
oder blinkt rot in der Mittelkonsole,
wenn der Sitz belegt ist.
Leuchten
Nach Einschalten der Zündung, bis der Sicherheitsgurt angelegt wurde.
Blinken
Nach dem Starten des Motors für ma‐
ximal 100 Sekunden, bis der Sicher‐
heitsgurt angelegt wurde.
Sicherheitsgurt anlegen 3 40.
Sicherheitsgurtstatus auf
RücksitzenX im Driver Information Center blinkt
oder leuchtet.
Leuchten
Nach dem Starten des Motors für ma‐ ximal 35 Sekunden, bis der Sicher‐
heitsgurt angelegt wurde.
Wenn ein nicht angelegter Sicher‐
heitsgurt während der Fahrt angelegt
wird.
Blinken
Nach Fahrtantritt, wenn der Sicher‐
heitsgurt gelöst wird.
Sicherheitsgurt anlegen 3 40.
Airbag-System, Gurtstraffer
v leuchtet rot.
Beim Einschalten der Zündung leuch‐ tet die Kontrollleuchte ca. vier Sekun‐
den. Wenn sie nicht aufleuchtet, nach
vier Sekunden nicht erlischt oder
während der Fahrt aufleuchtet, liegt
eine Störung im Airbag-System vor.
Hilfe einer Werkstatt in Anspruch neh‐ men. Die Airbags und Gurtstraffer lö‐
sen bei einem Unfall möglicherweise
nicht aus.Bei Auslösen der Gurtstraffer oder
Airbags leuchtet die Kontrollleuchte
v kontinuierlich auf.9 Warnung
Störungsursache umgehend von
einer Werkstatt beheben lassen.
Gurtstraffer, Airbag-System 3 39,
3 42.
Airbagabschaltung V leuchtet gelb.
Leuchtet nach Einschalten der Zün‐
dung für ca. 60 Sekunden. Der Bei‐
fahrer-Airbag ist aktiviert.
* leuchtet gelb.
Der Beifahrer-Airbag ist deaktiviert.
Airbag-Deaktivierung 3 46.
Generator
p leuchtet rot.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.

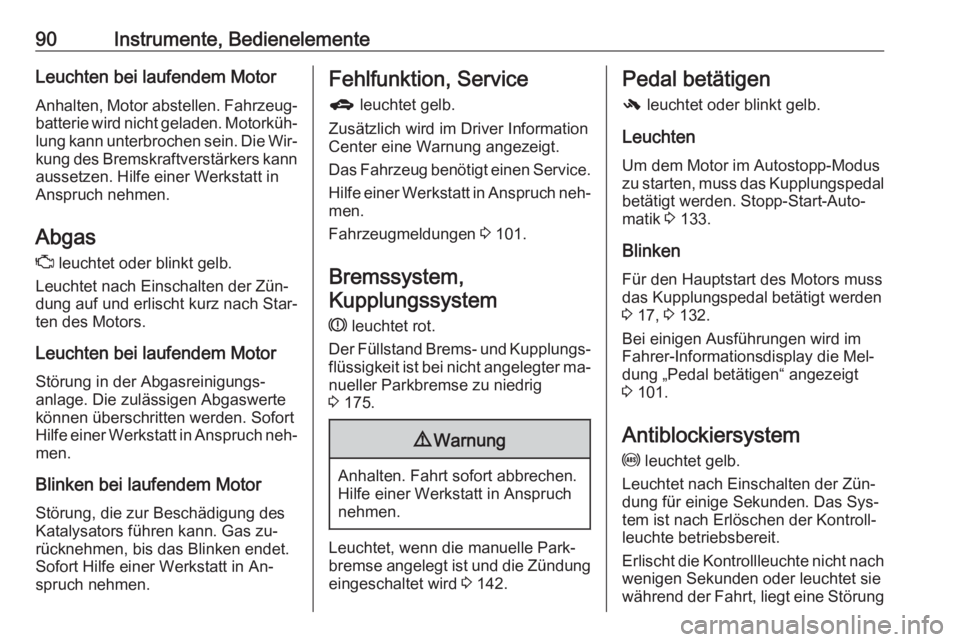

90Instrumente, BedienelementeLeuchten bei laufendem Motor
Anhalten, Motor abstellen. Fahrzeug‐ batterie wird nicht geladen. Motorküh‐
lung kann unterbrochen sein. Die Wir‐
kung des Bremskraftverstärkers kann
aussetzen. Hilfe einer Werkstatt in
Anspruch nehmen.
Abgas
Z leuchtet oder blinkt gelb.
Leuchtet nach Einschalten der Zün‐ dung auf und erlischt kurz nach Star‐
ten des Motors.
Leuchten bei laufendem Motor
Störung in der Abgasreinigungs‐
anlage. Die zulässigen Abgaswerte
können überschritten werden. Sofort
Hilfe einer Werkstatt in Anspruch neh‐
men.
Blinken bei laufendem Motor
Störung, die zur Beschädigung des Katalysators führen kann. Gas zu‐
rücknehmen, bis das Blinken endet.
Sofort Hilfe einer Werkstatt in An‐
spruch nehmen.Fehlfunktion, Service
g leuchtet gelb.
Zusätzlich wird im Driver Information
Center eine Warnung angezeigt.
Das Fahrzeug benötigt einen Service.
Hilfe einer Werkstatt in Anspruch neh‐ men.
Fahrzeugmeldungen 3 101.
Bremssystem, Kupplungssystem
R leuchtet rot.
Der Füllstand Brems- und Kupplungs‐
flüssigkeit ist bei nicht angelegter ma‐ nueller Parkbremse zu niedrig
3 175.9 Warnung
Anhalten. Fahrt sofort abbrechen.
Hilfe einer Werkstatt in Anspruch
nehmen.
Leuchtet, wenn die manuelle Park‐
bremse angelegt ist und die Zündung
eingeschaltet wird 3 142.
Pedal betätigen
- leuchtet oder blinkt gelb.
Leuchten Um dem Motor im Autostopp-Modus
zu starten, muss das Kupplungspedal betätigt werden. Stopp-Start-Auto‐
matik 3 133.
Blinken
Für den Hauptstart des Motors muss
das Kupplungspedal betätigt werden
3 17, 3 132.
Bei einigen Ausführungen wird im
Fahrer-Informationsdisplay die Mel‐
dung „Pedal betätigen“ angezeigt
3 101.
Antiblockiersystem
u leuchtet gelb.
Leuchtet nach Einschalten der Zün‐ dung für einige Sekunden. Das Sys‐
tem ist nach Erlöschen der Kontroll‐
leuchte betriebsbereit.
Erlischt die Kontrollleuchte nicht nach wenigen Sekunden oder leuchtet sie
während der Fahrt, liegt eine Störung

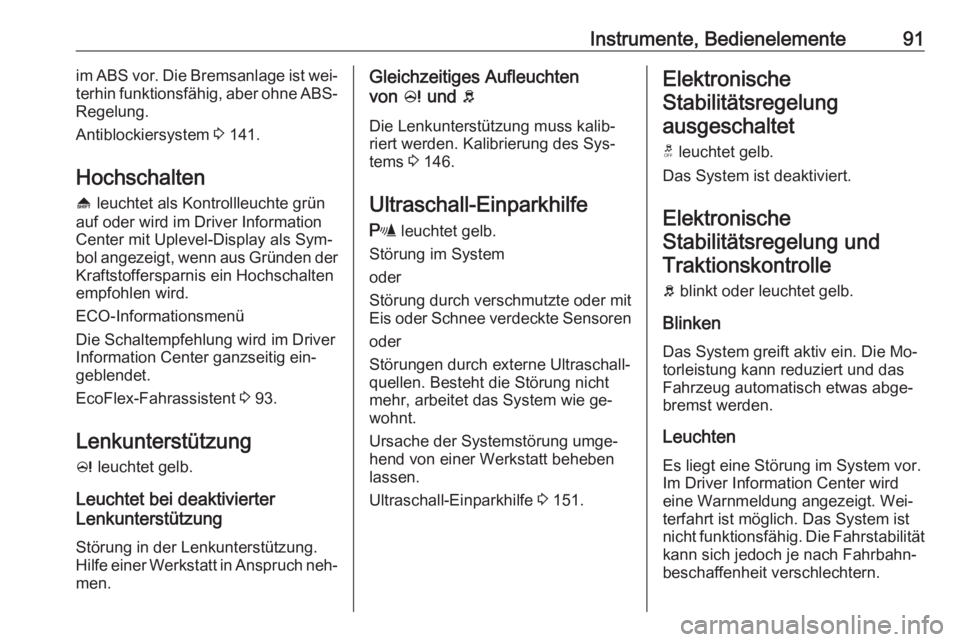

Instrumente, Bedienelemente91im ABS vor. Die Bremsanlage ist wei‐
terhin funktionsfähig, aber ohne ABS- Regelung.
Antiblockiersystem 3 141.
Hochschalten [ leuchtet als Kontrollleuchte grün
auf oder wird im Driver Information
Center mit Uplevel-Display als Sym‐
bol angezeigt, wenn aus Gründen der
Kraftstoffersparnis ein Hochschalten
empfohlen wird.
ECO-Informationsmenü
Die Schaltempfehlung wird im Driver
Information Center ganzseitig ein‐
geblendet.
EcoFlex-Fahrassistent 3 93.
Lenkunterstützung c leuchtet gelb.
Leuchtet bei deaktivierter
Lenkunterstützung
Störung in der Lenkunterstützung.
Hilfe einer Werkstatt in Anspruch neh‐
men.Gleichzeitiges Aufleuchten
von c und b
Die Lenkunterstützung muss kalib‐
riert werden. Kalibrierung des Sys‐ tems 3 146.
Ultraschall-Einparkhilfe
r leuchtet gelb.
Störung im System
oder
Störung durch verschmutzte oder mit Eis oder Schnee verdeckte Sensoren
oder
Störungen durch externe Ultraschall‐
quellen. Besteht die Störung nicht
mehr, arbeitet das System wie ge‐
wohnt.
Ursache der Systemstörung umge‐
hend von einer Werkstatt beheben
lassen.
Ultraschall-Einparkhilfe 3 151.Elektronische
Stabilitätsregelung
ausgeschaltet
t leuchtet gelb.
Das System ist deaktiviert.
Elektronische Stabilitätsregelung undTraktionskontrolle
b blinkt oder leuchtet gelb.
Blinken
Das System greift aktiv ein. Die Mo‐
torleistung kann reduziert und das
Fahrzeug automatisch etwas abge‐
bremst werden.
Leuchten Es liegt eine Störung im System vor.
Im Driver Information Center wird
eine Warnmeldung angezeigt. Wei‐
terfahrt ist möglich. Das System ist
nicht funktionsfähig. Die Fahrstabilität kann sich jedoch je nach Fahrbahn‐
beschaffenheit verschlechtern.

92Instrumente, BedienelementeStörungsursache umgehend von
einer Werkstatt beheben lassen.
Elektronische Stabilitätsregelung
3 144, Traktionskontrolle 3 143.
Reifendruck-Kontrollsystem
w leuchtet oder blinkt gelb.
Leuchten Reifendruckverlust. Sofort anhalten
und Reifendruck überprüfen.
Blinken
Störung im System bzw. Montage
eines Reifens ohne Drucksensor
(z. B. Reserverad). Nach 60–90 Se‐
kunden leuchtet die Kontrollleuchte dauerhaft. Hilfe einer Werkstatt in An‐ spruch nehmen.
Reifendruck-Kontrollsystem 3 196.
Motoröldruck
I leuchtet rot.
Leuchtet nach Einschalten der Zün‐
dung auf und erlischt kurz nach Star‐
ten des Motors.Leuchten bei laufendem MotorAchtung
Motorschmierung kann unterbro‐
chen sein. Dies kann zu Motor‐
schaden bzw. zum Blockieren der
Antriebsräder führen.
1. Kupplung betätigen.
2. Leerlauf einlegen.
3. Den fließenden Verkehr möglichst
rasch verlassen, ohne andere
Fahrzeuge zu behindern.
4. Zündung ausschalten.
9 Warnung
Bei ausgeschaltetem Motor sind
für das Bremsen und Lenken be‐
deutend höhere Kräfte erforder‐
lich.
Bei einem Autostopp ist der
Bremskraftverstärker weiterhin
funktionsfähig.
Zündschlüssel erst abziehen,
wenn das Fahrzeug stillsteht; an‐
sonsten könnte die Lenkradsperre
unerwartet aktiviert werden.
Vor dem Aufsuchen einer Werkstatt
den Ölstand prüfen 3 173.
Kraftstoffmangel
Y leuchtet oder blinkt gelb.
Leuchten Füllstand im Kraftstofftank ist zu nied‐
rig.
Blinken Kraftstoffvorrat aufgebraucht. Sofort
tanken. Tank nie leer fahren.
Tanken 3 165.
Katalysator 3 136.
Wegfahrsperre d blinkt gelb.
Störung der Wegfahrsperre. Der Mo‐
tor kann nicht gestartet werden.

Instrumente, Bedienelemente93Außenbeleuchtung
8 leuchtet grün.
Die Außenbeleuchtung ist einge‐
schaltet 3 112.
Fernlicht
C leuchtet blau.
Leuchtet bei eingeschaltetem Fern‐
licht und bei Betätigen der Lichthupe
3 113.
Nebelschlussleuchte
r leuchtet gelb.
Die Nebelschlussleuchte ist einge‐
schaltet 3 115.
Geschwindigkeitsregler m leuchtet weiß oder grün.
Leuchtet weiß
Das System ist aktiviert.
Leuchtet grün Geschwindigkeitsregler ist aktiviert.
Geschwindigkeitsregler 3 147.Tür offen
h leuchtet rot.
Eine Tür oder die Hecktür ist offen.Info-Displays
Driver Information Center
Das Driver Information Center befin‐
det sich in der Instrumenteneinheit.
Es steht als Midlevel-Display oder
Uplevel-Display zur Verfügung.
Midlevel-Display
Anzeige von: ● Gesamtkilometerstand
● Tageskilometerzähler
● Kontrollleuchten
● Fahrzeuginformationsmenü, siehe unten

94Instrumente, Bedienelemente● Reise-/Kraftstoffinformations‐menü, siehe unten
● Fahrzeugmeldungen, in Form von Codezahlen 3 101.
Die Menüseiten durch Drücken auf
MENU oder Drehen des Einstellrads
am Blinkerhebel auswählen.
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐ zeug gerade gefahren wird oder still‐
steht. Manche Funktionen sind nur
während der Fahrt verfügbar.
Das Fahrzeuginformationsmenü und Reise-/Kraftstoffinformationsmenü
sind auswählbare Seiten, während
die Fahrzeugmeldungen und Kon‐
trollleuchten bei Bedarf automatisch
eingeblendet werden.Uplevel-Display
Anzeige von:
● Fahrzeug Informationsmenü
X
● Bordcomputer Informations‐
menü W
● EcoFlex-Fahrerassistenzmenü
s
Die Menüseiten durch Drücken auf
MENU am Blinkerhebel auswählen.
Die Hauptmenüsymbole werden in
der obersten Zeile des Displays an‐
gezeigt.
Manche der angezeigten Funktionen
ändern sich je nachdem, ob das Fahr‐ zeug gerade gefahren wird oder still‐
steht. Manche Funktionen sind nur
während der Fahrt verfügbar.
Fahrzeugmeldungen werden bei Be‐
darf angezeigt.
Fahrzeugpersonalisierung 3 104.
Gespeicherte Einstellungen 3 22.
Menüs und Funktionen
auswählen
Die Menüs und Funktionen können
über die Tasten am Blinkerhebel aus‐
gewählt werden.

Instrumente, Bedienelemente95MENU drücken, um zwischen Menüs
umzuschalten oder von einem Unter‐
menü in das nächsthöhere Menü zu‐ rückzukehren.
Einstellrädchen drehen, um eine
Menüoption zu markieren oder einen
numerischen Wert festzulegen.
SET/CLR drücken, um eine Funktion
auszuwählen oder eine Meldung zu bestätigen.
Fahrzeug Informationsmenü MENU drücken, um die Fahrzeugin‐
formationsseite zu wählen.
Zum Auswählen eines Untermenüs
Einstellrädchen drehen.
Die in den Untermenüs gegebenen
Anweisungen befolgen.
● Einheit
Taste SET/CLR drücken,
während die Seite angezeigt
wird. Durch Drehen des Einstell‐
rädchens wählen Sie englische
(Einheit 1) oder metrische
(Einheit 3) Einheiten aus. Zum
Festlegen der Einheit auf
SET/CLR drücken.●Reifendruck
Der Reifendruck aller Räder wird
während der Fahrt auf dieser
Seite angezeigt 3 196.
● Reifenbelastung
Die Reifendruck-Kategorie kann
entsprechend dem aktuell vor‐
handenen Reifendruck gewählt
werden 3 196.
● Restliche Lebensdauer Öl
Zeigt die geschätzte Restlebens‐
dauer des Öls an. Die Zahl in % bedeutet die noch verbleibende
Öllebensdauer und zeigt an,
wann das Motoröl und der Filter
gewechselt werden müssen
3 85.
● Geschwindigkeits-\warnung
Die Geschwindigkeitswarnung
wird angezeigt, wenn eine einge‐
stellte Geschwindigkeit über‐
schritten wird.
Zum Festlegen der Geschwindig‐ keitswarnung auf SET/CLR
drücken, während die Seite an‐
gezeigt wird. Einstellrädchen
drehen, um den Wert auszuwäh‐
len. Zum Festlegen der Ge‐
schwindigkeit auf SET/CLR
drücken.

96Instrumente, BedienelementeBeim Überschreiten der gewähl‐
ten Höchstgeschwindigkeit er‐
tönt ein Warnton. Wenn die Ge‐
schwindigkeit festgelegt ist, kann
die Funktion durch Drücken auf
SET/CLR ausgeschaltet werden,
während diese Seite angezeigt
wird.
Auswahl und Anzeige können bei Midlevel- und Uplevel-Display unter‐
schiedlich sein.
Bordcomputer Informationsmenü
MENU drücken, um die Reise-/Kraft‐
stoffinformationsseite zu wählen.
Zum Auswählen eines Untermenüs
Einstellrädchen drehen.
Midlevel-Display
Das Midlevel-Display kann mit dem
Reise-/Kraftstoffinformationsmenü
angezeigt werden.
Uplevel-Display
● Tageskilometerzähler 1
● Durchschnittsverbrauch 1
● Durchschnittsgeschwindigkeit 1
● Tageskilometerzähler 2
● Durchschnittsverbrauch 2
● Durchschnittsgeschwindigkeit 2

Instrumente, Bedienelemente97
● Digitale Geschwindigkeit
● Reichweite
● Momentanverbrauch
Auswahl und Anzeige können bei Midlevel- und Uplevel-Display unter‐schiedlich sein.
Zwei Bordcomputer
Die Informationen von zwei Bordcom‐ putern zu Kilometerzähler, Durch‐
schnittsverbrauch und Durchschnitts‐ geschwindigkeit können separat zu‐
rückgesetzt werden, so dass ver‐
schiedene Streckeninformationen
angezeigt werden können.Tageskilometerzähler
Der Tageskilometerzähler zeigt die
zurückgelegte Strecke seit dem letz‐
ten Zurücksetzen.
Der Tageskilometerzähler zählt bis
maximal 2000 km und kehrt dann zu
0 zurück.
Um den Tageskilometerzähler zu‐
rückzusetzen, auf der entsprechen‐
den Seite einige Sekunden lang auf
SET/CLR drücken.
Durchschnittsverbrauch
Anzeige des Durchschnittsver‐
brauchs. Die Messung kann jederzeit
auf null gestellt werden und beginnt
mit einem voreingestellten Wert.
Zur Nullstellung auf der entsprechen‐
den Seite einige Sekunden lang auf
SET/CLR drücken.
Fahrzeuge mit LPG-Motor: Der ange‐
zeigte Durchschnittsverbrauch be‐
zieht sich auf den aktuell ausgewähl‐
ten Modus (LPG oder Benzin).
Durchschnittsgeschwindigkeit
Anzeige der Durchschnittsgeschwin‐
digkeit. Die Messung kann jederzeit
neu gestartet werden.
Zur Nullstellung auf der entsprechen‐
den Seite einige Sekunden lang auf
SET/CLR drücken.
Digitale Geschwindigkeit
Digitalanzeige der Momentange‐
schwindigkeit.
Kraftstoffreichweite
Die Reichweite wird aus dem momen‐ tanen Tankfüllstand und dem Mo‐
mentanverbrauch errechnet. Die An‐ zeige erfolgt mit gemittelten Werten.
Nach dem Auftanken wird die Reich‐
weite nach kurzer Zeit automatisch
aktualisiert.

98Instrumente, BedienelementeBei niedrigem Kraftstoffstand er‐
scheint im Display eine Meldung. Y
leuchtet in der Kraftstoffanzeige auf.
Wenn sofort getankt werden muss, erscheint eine Warnmeldung auf dem
Display. Y blinkt in der Kraftstoffan‐
zeige.
Y 3 92.
Kraftstoffreichweite bei der LPG-
Ausführung
Die ungefähre verbleibende Reich‐
weite mit dem verbleibenden Kraft‐
stoff im Benzintank und im LPG-Tank
wird getrennt und kumulativ für beide
Kraftstoffsorten angezeigt. Auf
SET/CLR drücken, um zwischen den
Modi zu wechseln.
Momentanverbrauch
Anzeige des Momentanverbrauchs.
Fahrzeuge mit LPG-Motor: Der ange‐
zeigte Momentanverbrauch bezieht
sich auf den aktuell ausgewählten
Modus (LPG oder Benzin).ECO-Informationsmenü s
MENU drücken, um in der obersten
Zeile des Displays s auszuwäh‐
len.
Zum Auswählen eines Untermenüs
Einstellrädchen drehen. Zum Bestäti‐ gen auf SET/CLR drücken.
Untermenüs sind:
● Schaltempfehlung : Der aktuelle
Gang wird von einem Pfeil um‐
randet angezeigt. Die Ziffer darü‐
ber empfiehlt ein Hochschalten aus Gründen der Kraftstoffer‐
sparnis.
Eco-Indexanzeige : Der aktuelle
Kraftstoffverbrauch wird in Bal‐
kenform angezeigt. Für einen
möglichst geringen Kraftstoffver‐
brauch den Fahrstil so anpassen,
dass die ausgefüllten Balken in‐
nerhalb des Eco-Bereichs blei‐
ben. Je mehr Balken voll sind,
desto höher der Kraftstoffver‐
brauch. Gleichzeitig wird der
Wert für den Durchschnittsver‐
brauch angezeigt.
● Hauptverbraucher: Listet die
größten Verbraucher unter den
derzeit eingeschalteten Komfort‐
funktionen in absteigender Rei‐
henfolge auf. Die mögliche Kraft‐ stoffersparnis wird angezeigt.
