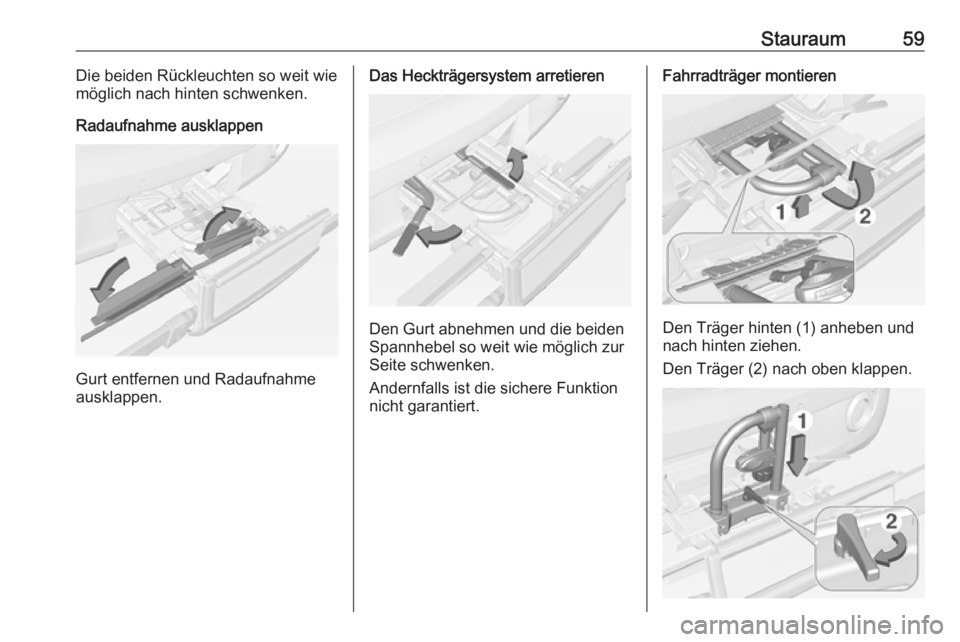

Stauraum59Die beiden Rückleuchten so weit wie
möglich nach hinten schwenken.
Radaufnahme ausklappen
Gurt entfernen und Radaufnahme
ausklappen.
Das Heckträgersystem arretieren
Den Gurt abnehmen und die beiden
Spannhebel so weit wie möglich zur
Seite schwenken.
Andernfalls ist die sichere Funktion
nicht garantiert.
Fahrradträger montieren
Den Träger hinten (1) anheben und
nach hinten ziehen.
Den Träger (2) nach oben klappen.

60StauraumDen Träger (1) nach unten drücken
und den Griff (2) nach hinten schwen‐
ken und einrasten lassen.

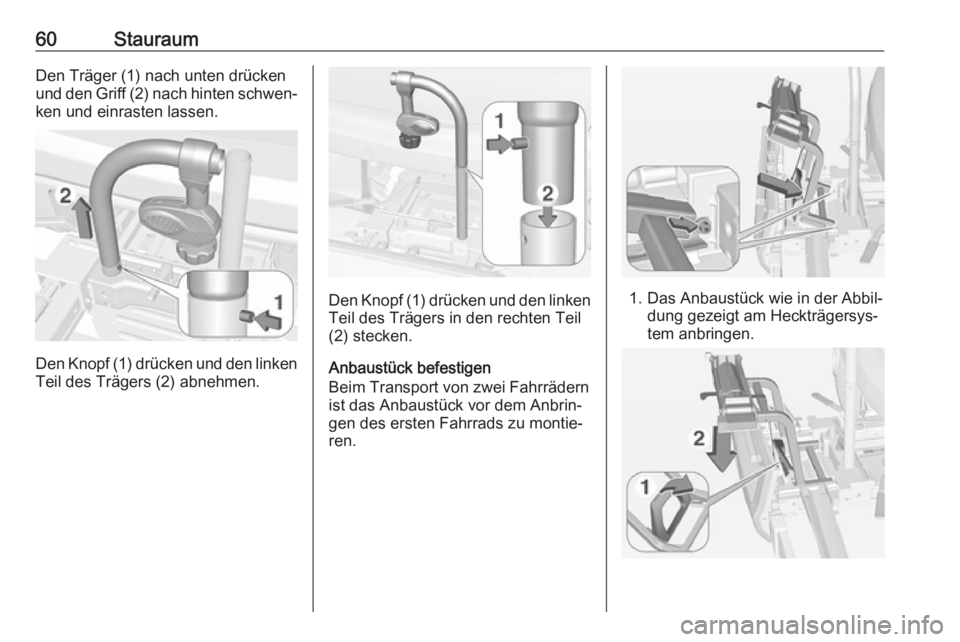

Den Knopf (1) drücken und den linken
Teil des Trägers (2) abnehmen.
Den Knopf (1) drücken und den linken Teil des Trägers in den rechten Teil
(2) stecken.
Anbaustück befestigen
Beim Transport von zwei Fahrrädern
ist das Anbaustück vor dem Anbrin‐
gen des ersten Fahrrads zu montie‐
ren.1. Das Anbaustück wie in der Abbil‐ dung gezeigt am Heckträgersys‐tem anbringen.

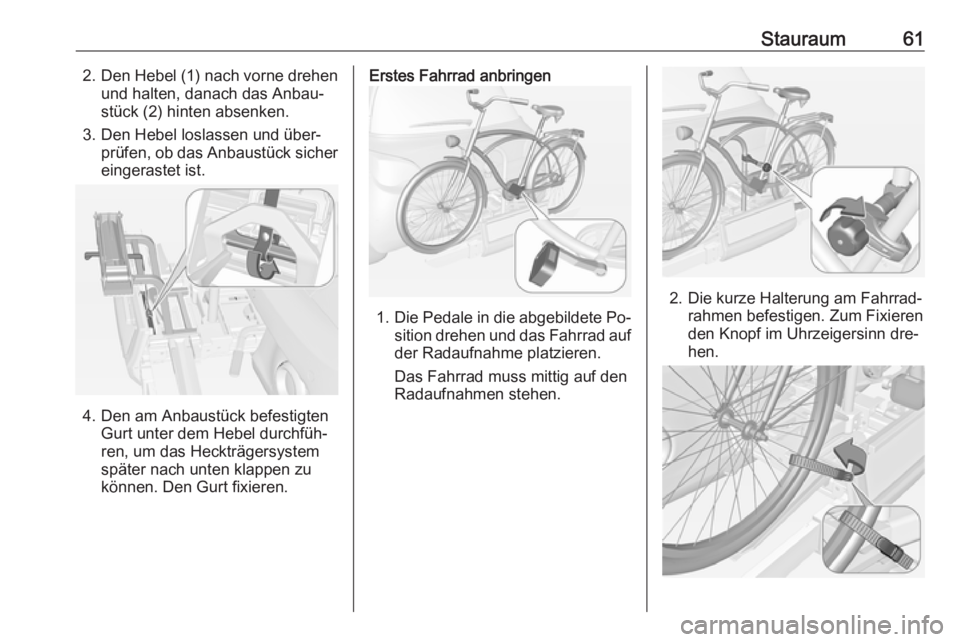

Stauraum612.Den Hebel (1) nach vorne drehen
und halten, danach das Anbau‐
stück (2) hinten absenken.
3. Den Hebel loslassen und über‐ prüfen, ob das Anbaustück sicher
eingerastet ist.
4. Den am Anbaustück befestigten Gurt unter dem Hebel durchfüh‐
ren, um das Heckträgersystem
später nach unten klappen zu
können. Den Gurt fixieren.
Erstes Fahrrad anbringen
1. Die Pedale in die abgebildete Po‐
sition drehen und das Fahrrad auf der Radaufnahme platzieren.
Das Fahrrad muss mittig auf den
Radaufnahmen stehen.
2. Die kurze Halterung am Fahrrad‐ rahmen befestigen. Zum Fixierenden Knopf im Uhrzeigersinn dre‐hen.

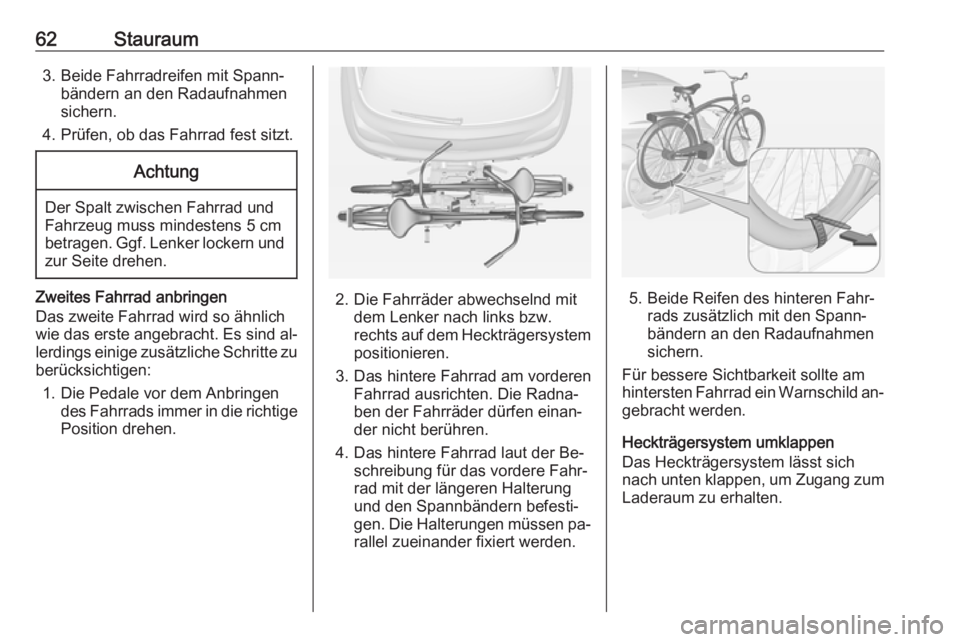

62Stauraum3. Beide Fahrradreifen mit Spann‐bändern an den Radaufnahmen
sichern.
4. Prüfen, ob das Fahrrad fest sitzt.Achtung
Der Spalt zwischen Fahrrad und
Fahrzeug muss mindestens 5 cm
betragen. Ggf. Lenker lockern und zur Seite drehen.
Zweites Fahrrad anbringen
Das zweite Fahrrad wird so ähnlich
wie das erste angebracht. Es sind al‐ lerdings einige zusätzliche Schritte zu
berücksichtigen:
1. Die Pedale vor dem Anbringen des Fahrrads immer in die richtigePosition drehen.2. Die Fahrräder abwechselnd mit dem Lenker nach links bzw.
rechts auf dem Heckträgersystem
positionieren.
3. Das hintere Fahrrad am vorderen Fahrrad ausrichten. Die Radna‐
ben der Fahrräder dürfen einan‐
der nicht berühren.
4. Das hintere Fahrrad laut der Be‐ schreibung für das vordere Fahr‐
rad mit der längeren Halterung
und den Spannbändern befesti‐
gen. Die Halterungen müssen pa‐
rallel zueinander fixiert werden.5. Beide Reifen des hinteren Fahr‐ rads zusätzlich mit den Spann‐
bändern an den Radaufnahmen
sichern.
Für bessere Sichtbarkeit sollte am hintersten Fahrrad ein Warnschild an‐
gebracht werden.
Heckträgersystem umklappen
Das Heckträgersystem lässt sich
nach unten klappen, um Zugang zum Laderaum zu erhalten.

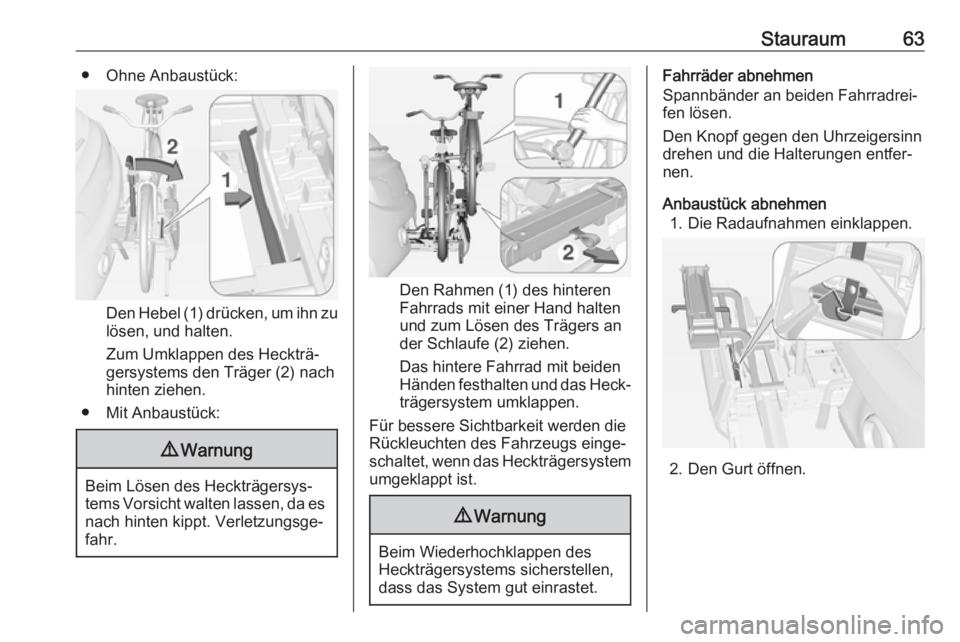

Stauraum63● Ohne Anbaustück:
Den Hebel (1) drücken, um ihn zu
lösen, und halten.
Zum Umklappen des Heckträ‐
gersystems den Träger (2) nach
hinten ziehen.
● Mit Anbaustück:
9 Warnung
Beim Lösen des Heckträgersys‐
tems Vorsicht walten lassen, da es nach hinten kippt. Verletzungsge‐
fahr.
Den Rahmen (1) des hinteren
Fahrrads mit einer Hand halten
und zum Lösen des Trägers an
der Schlaufe (2) ziehen.
Das hintere Fahrrad mit beiden
Händen festhalten und das Heck‐
trägersystem umklappen.
Für bessere Sichtbarkeit werden die
Rückleuchten des Fahrzeugs einge‐
schaltet, wenn das Heckträgersystem
umgeklappt ist.
9 Warnung
Beim Wiederhochklappen des
Heckträgersystems sicherstellen,
dass das System gut einrastet.
Fahrräder abnehmen
Spannbänder an beiden Fahrradrei‐
fen lösen.
Den Knopf gegen den Uhrzeigersinn
drehen und die Halterungen entfer‐
nen.

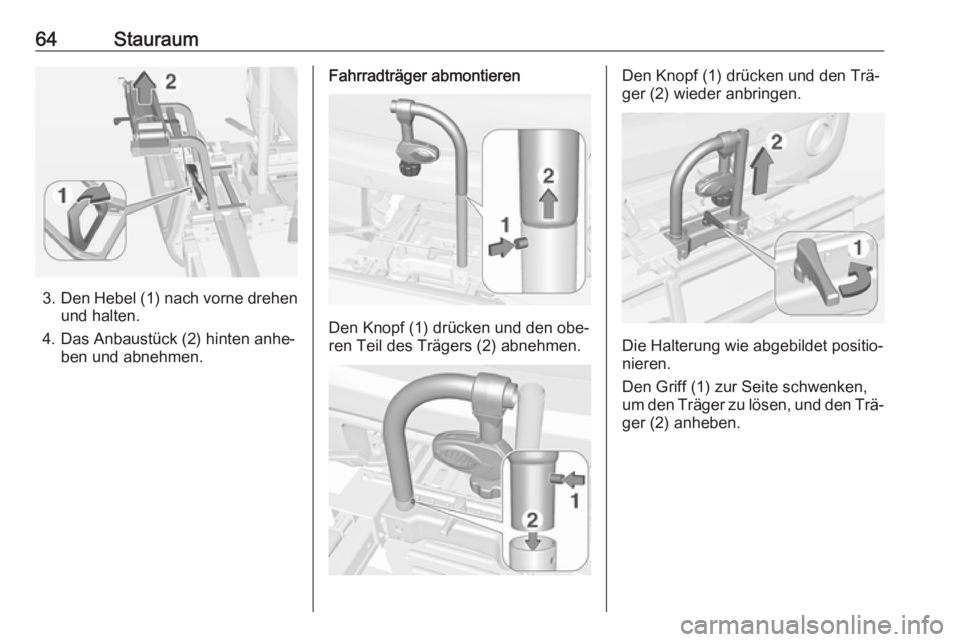

Anbaustück abnehmen 1. Die Radaufnahmen einklappen.
2. Den Gurt öffnen.

64Stauraum
3.Den Hebel (1) nach vorne drehen
und halten.
4. Das Anbaustück (2) hinten anhe‐ ben und abnehmen.
Fahrradträger abmontieren
Den Knopf (1) drücken und den obe‐
ren Teil des Trägers (2) abnehmen.
Den Knopf (1) drücken und den Trä‐
ger (2) wieder anbringen.
Die Halterung wie abgebildet positio‐
nieren.
Den Griff (1) zur Seite schwenken,
um den Träger zu lösen, und den Trä‐
ger (2) anheben.

Stauraum65

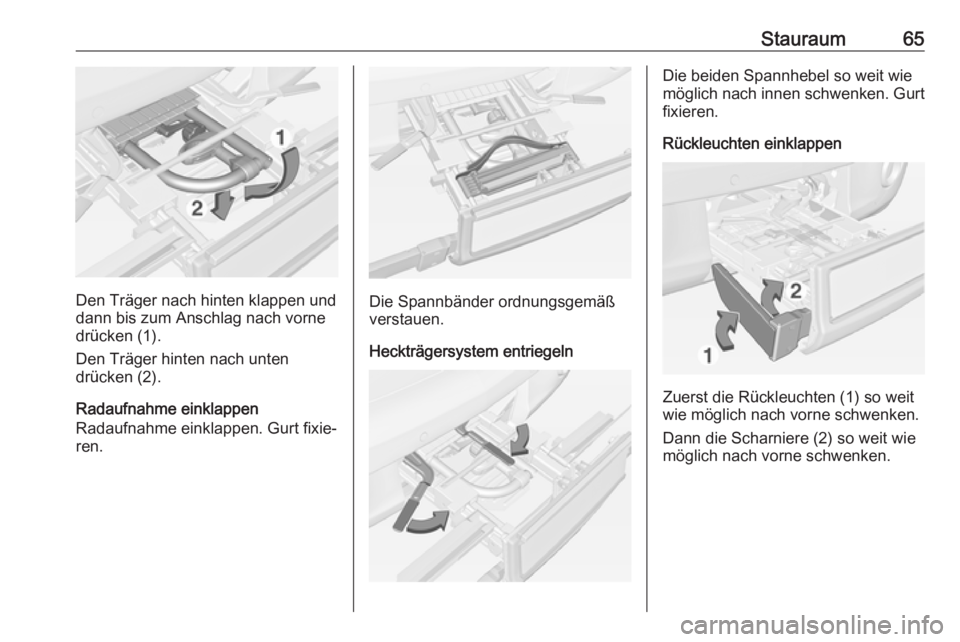

Den Träger nach hinten klappen und
dann bis zum Anschlag nach vorne
drücken (1).
Den Träger hinten nach unten
drücken (2).
Radaufnahme einklappen
Radaufnahme einklappen. Gurt fixie‐
ren.Die Spannbänder ordnungsgemäß
verstauen.
Heckträgersystem entriegeln
Die beiden Spannhebel so weit wie
möglich nach innen schwenken. Gurt
fixieren.
Rückleuchten einklappen
Zuerst die Rückleuchten (1) so weit
wie möglich nach vorne schwenken.
Dann die Scharniere (2) so weit wie
möglich nach vorne schwenken.

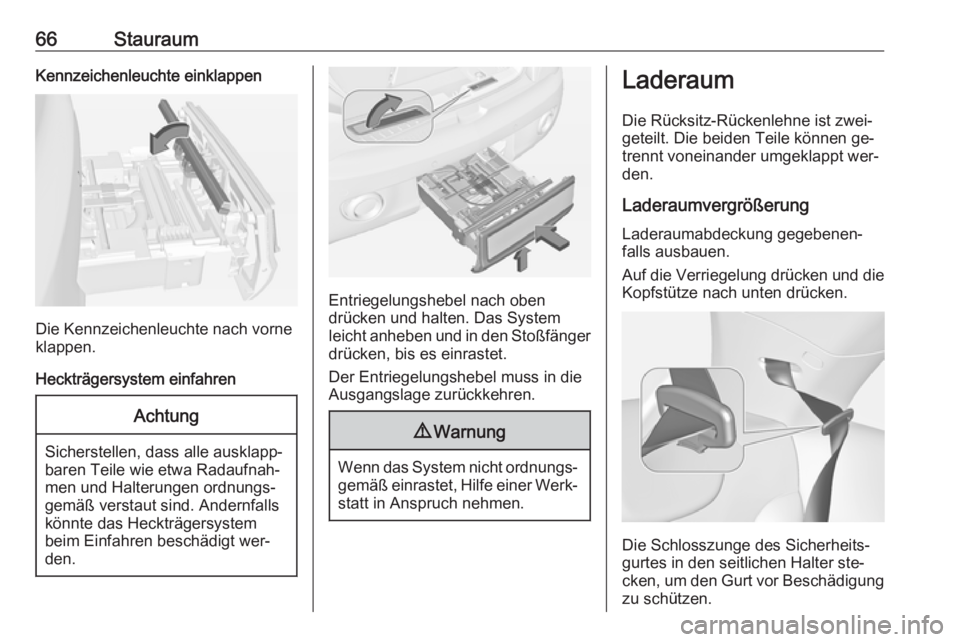

66StauraumKennzeichenleuchte einklappen
Die Kennzeichenleuchte nach vorne
klappen.
Heckträgersystem einfahren
Achtung
Sicherstellen, dass alle ausklapp‐
baren Teile wie etwa Radaufnah‐
men und Halterungen ordnungs‐
gemäß verstaut sind. Andernfalls
könnte das Heckträgersystem
beim Einfahren beschädigt wer‐ den.
Entriegelungshebel nach oben
drücken und halten. Das System leicht anheben und in den Stoßfänger
drücken, bis es einrastet.
Der Entriegelungshebel muss in die
Ausgangslage zurückkehren.
9 Warnung
Wenn das System nicht ordnungs‐
gemäß einrastet, Hilfe einer Werk‐
statt in Anspruch nehmen.
Laderaum
Die Rücksitz-Rückenlehne ist zwei‐
geteilt. Die beiden Teile können ge‐
trennt voneinander umgeklappt wer‐
den.
LaderaumvergrößerungLaderaumabdeckung gegebenen‐
falls ausbauen.
Auf die Verriegelung drücken und die
Kopfstütze nach unten drücken.
Die Schlosszunge des Sicherheits‐
gurtes in den seitlichen Halter ste‐
cken, um den Gurt vor Beschädigung
zu schützen.

Stauraum67

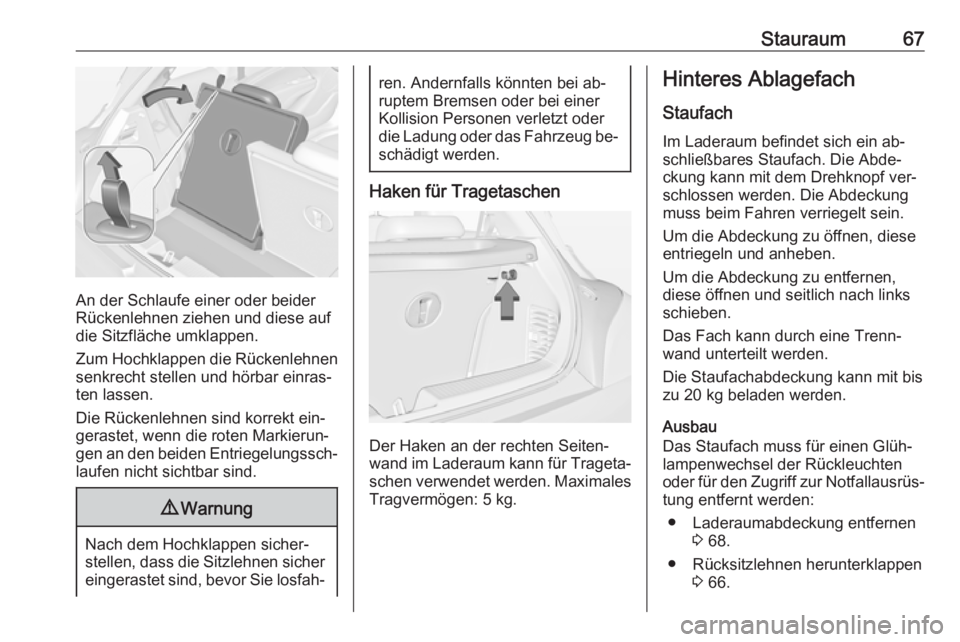

An der Schlaufe einer oder beider
Rückenlehnen ziehen und diese auf
die Sitzfläche umklappen.
Zum Hochklappen die Rückenlehnen
senkrecht stellen und hörbar einras‐
ten lassen.
Die Rückenlehnen sind korrekt ein‐
gerastet, wenn die roten Markierun‐
gen an den beiden Entriegelungssch‐ laufen nicht sichtbar sind.
9 Warnung
Nach dem Hochklappen sicher‐
stellen, dass die Sitzlehnen sicher eingerastet sind, bevor Sie losfah‐
ren. Andernfalls könnten bei ab‐
ruptem Bremsen oder bei einer
Kollision Personen verletzt oder die Ladung oder das Fahrzeug be‐
schädigt werden.
Haken für Tragetaschen
Der Haken an der rechten Seiten‐
wand im Laderaum kann für Trageta‐ schen verwendet werden. Maximales
Tragvermögen: 5 kg.
Hinteres Ablagefach
Staufach
Im Laderaum befindet sich ein ab‐
schließbares Staufach. Die Abde‐
ckung kann mit dem Drehknopf ver‐
schlossen werden. Die Abdeckung
muss beim Fahren verriegelt sein.
Um die Abdeckung zu öffnen, diese entriegeln und anheben.
Um die Abdeckung zu entfernen,
diese öffnen und seitlich nach links
schieben.
Das Fach kann durch eine Trenn‐
wand unterteilt werden.
Die Staufachabdeckung kann mit bis
zu 20 kg beladen werden.
Ausbau
Das Staufach muss für einen Glüh‐
lampenwechsel der Rückleuchten
oder für den Zugriff zur Notfallausrüs‐ tung entfernt werden:
● Laderaumabdeckung entfernen 3 68.
● Rücksitzlehnen herunterklappen 3 66.

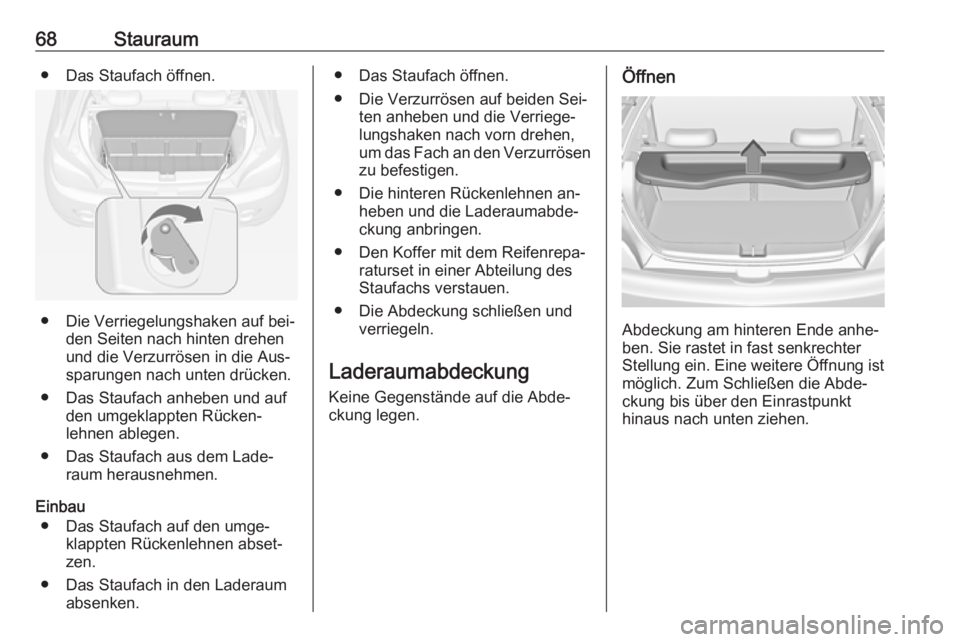

68Stauraum● Das Staufach öffnen.
● Die Verriegelungshaken auf bei‐den Seiten nach hinten drehen
und die Verzurrösen in die Aus‐
sparungen nach unten drücken.
● Das Staufach anheben und auf den umgeklappten Rücken‐
lehnen ablegen.
● Das Staufach aus dem Lade‐ raum herausnehmen.
Einbau ● Das Staufach auf den umge‐ klappten Rückenlehnen abset‐
zen.
● Das Staufach in den Laderaum absenken.
● Das Staufach öffnen.
● Die Verzurrösen auf beiden Sei‐ ten anheben und die Verriege‐
lungshaken nach vorn drehen,
um das Fach an den Verzurrösen
zu befestigen.
● Die hinteren Rückenlehnen an‐ heben und die Laderaumabde‐
ckung anbringen.
● Den Koffer mit dem Reifenrepa‐ raturset in einer Abteilung des
Staufachs verstauen.
● Die Abdeckung schließen und verriegeln.
Laderaumabdeckung
Keine Gegenstände auf die Abde‐
ckung legen.Öffnen
Abdeckung am hinteren Ende anhe‐
ben. Sie rastet in fast senkrechter
Stellung ein. Eine weitere Öffnung ist möglich. Zum Schließen die Abde‐
ckung bis über den Einrastpunkt
hinaus nach unten ziehen.
