OPEL ADAM 2016.5 Betriebsanleitung (in German)

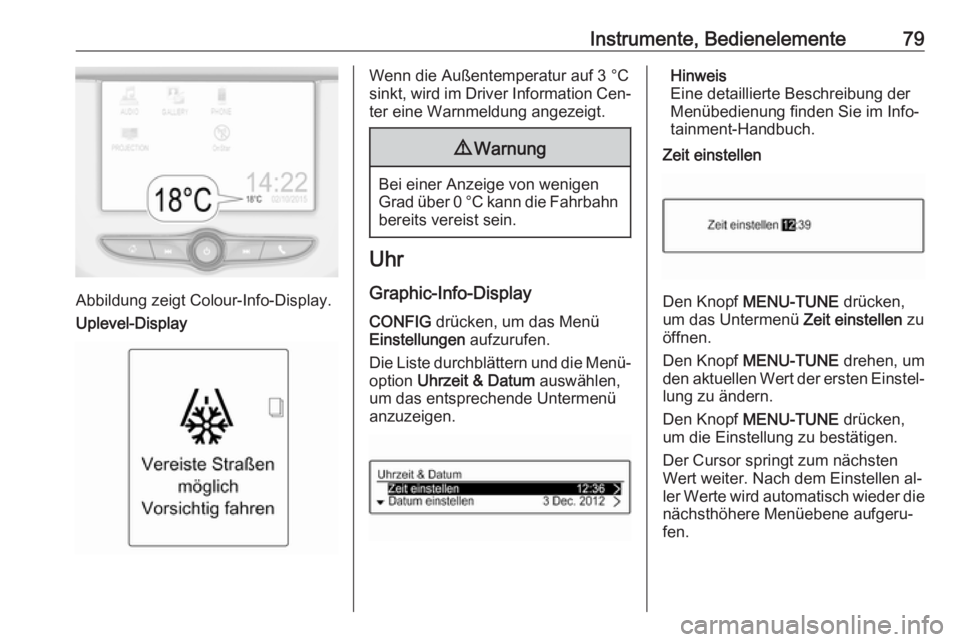

Instrumente, Bedienelemente79
Abbildung zeigt Colour-Info-Display.
Uplevel-Display
Wenn die Außentemperatur auf 3 °C sinkt, wird im Driver Information Cen‐
ter eine Warnmeldung angezeigt.9 Warnung
Bei einer Anzeige von wenigen
Grad über 0 °C kann die Fahrbahn bereits vereist sein.
Uhr
Graphic-Info-Display
CONFIG drücken, um das Menü
Einstellungen aufzurufen.
Die Liste durchblättern und die Menü‐
option Uhrzeit & Datum auswählen,
um das entsprechende Untermenü
anzuzeigen.
Hinweis
Eine detaillierte Beschreibung der
Menübedienung finden Sie im Info‐ tainment-Handbuch.
Zeit einstellen
Den Knopf MENU-TUNE drücken,
um das Untermenü Zeit einstellen zu
öffnen.
Den Knopf MENU-TUNE drehen, um
den aktuellen Wert der ersten Einstel‐ lung zu ändern.
Den Knopf MENU-TUNE drücken,
um die Einstellung zu bestätigen.
Der Cursor springt zum nächsten
Wert weiter. Nach dem Einstellen al‐
ler Werte wird automatisch wieder die
nächsthöhere Menüebene aufgeru‐
fen.

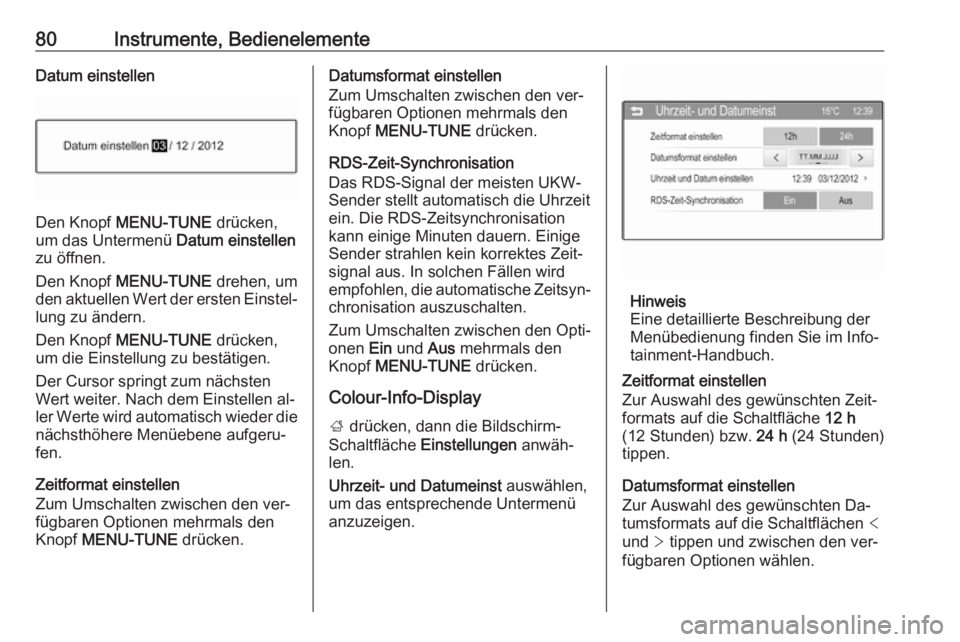

80Instrumente, BedienelementeDatum einstellen
Den Knopf MENU-TUNE drücken,
um das Untermenü Datum einstellen
zu öffnen.
Den Knopf MENU-TUNE drehen, um
den aktuellen Wert der ersten Einstel‐
lung zu ändern.
Den Knopf MENU-TUNE drücken,
um die Einstellung zu bestätigen.
Der Cursor springt zum nächsten
Wert weiter. Nach dem Einstellen al‐
ler Werte wird automatisch wieder die
nächsthöhere Menüebene aufgeru‐
fen.
Zeitformat einstellen
Zum Umschalten zwischen den ver‐
fügbaren Optionen mehrmals den
Knopf MENU-TUNE drücken.
Datumsformat einstellen
Zum Umschalten zwischen den ver‐
fügbaren Optionen mehrmals den
Knopf MENU-TUNE drücken.
RDS-Zeit-Synchronisation
Das RDS-Signal der meisten UKW-
Sender stellt automatisch die Uhrzeit
ein. Die RDS-Zeitsynchronisation
kann einige Minuten dauern. Einige
Sender strahlen kein korrektes Zeit‐
signal aus. In solchen Fällen wird
empfohlen, die automatische Zeitsyn‐ chronisation auszuschalten.
Zum Umschalten zwischen den Opti‐
onen Ein und Aus mehrmals den
Knopf MENU-TUNE drücken.
Colour-Info-Display
; drücken, dann die Bildschirm-
Schaltfläche Einstellungen anwäh‐
len.
Uhrzeit- und Datumeinst auswählen,
um das entsprechende Untermenü
anzuzeigen.
Hinweis
Eine detaillierte Beschreibung der
Menübedienung finden Sie im Info‐
tainment-Handbuch.
Zeitformat einstellen
Zur Auswahl des gewünschten Zeit‐
formats auf die Schaltfläche 12 h
(12 Stunden) bzw. 24 h (24 Stunden)
tippen.
Datumsformat einstellen
Zur Auswahl des gewünschten Da‐
tumsformats auf die Schaltflächen <
und > tippen und zwischen den ver‐
fügbaren Optionen wählen.

Instrumente, Bedienelemente81Uhrzeit und Datum einstellen
Zum Ändern der Zeit- und Datums‐
einstellungen auf die Schaltflächen
H und I tippen.
RDS-Zeit-Synchronisation
Das RDS-Signal der meisten UKW-
Sender stellt automatisch die Uhrzeit
ein. Die RDS-Zeitsynchronisation
kann einige Minuten dauern. Einige
Sender strahlen kein korrektes Zeit‐
signal aus. In solchen Fällen wird
empfohlen, die automatische Zeitsyn‐
chronisation auszuschalten.
Zum Aktivieren bzw. Deaktivieren der
Funktion RDS-Zeit-Synchronisation
auf die Schaltfläche Ein bzw. Aus tip‐
pen.
Zubehörsteckdosen
Eine 12-Volt-Zubehörsteckdose be‐
findet sich in der Mittelkonsole.
Die maximale Leistungsaufnahme
darf 120 Watt nicht überschreiten.
Bei ausgeschalteter Zündung ist die
Steckdose deaktiviert. Auch bei nied‐ riger Spannung der Fahrzeugbatterie
wird die Zubehörsteckdose deakti‐
viert.
Angeschlossenes elektrisches Zube‐
hör muss bezüglich der elektromag‐
netischen Verträglichkeit der
DIN VDE 40 839 entsprechen.
Kein Strom abgebendes Zubehör wie z. B. Ladegeräte oder Batterien an‐
schließen.
Die Steckdose nicht durch ungeeig‐
nete Stecker beschädigen.
Stopp-Start-Automatik 3 133.
Induktives Laden9 Warnung
Das induktive Laden kann den Be‐
trieb implantierter Herzschrittma‐ cher oder anderer medizinischerGeräte beeinträchtigen. Gegebe‐
nenfalls vor der Verwendung des
Geräts für induktives Laden ärztli‐
chen Rat einholen.

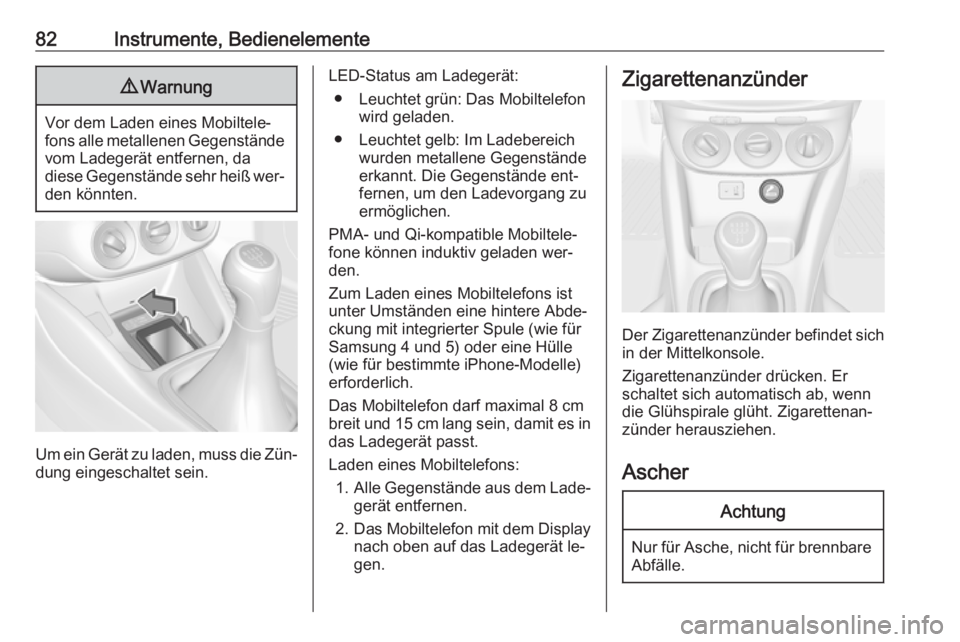

82Instrumente, Bedienelemente9Warnung
Vor dem Laden eines Mobiltele‐
fons alle metallenen Gegenstände vom Ladegerät entfernen, da
diese Gegenstände sehr heiß wer‐
den könnten.
Um ein Gerät zu laden, muss die Zün‐
dung eingeschaltet sein.
LED-Status am Ladegerät:
● Leuchtet grün: Das Mobiltelefon wird geladen.
● Leuchtet gelb: Im Ladebereich wurden metallene Gegenständeerkannt. Die Gegenstände ent‐
fernen, um den Ladevorgang zu
ermöglichen.
PMA- und Qi-kompatible Mobiltele‐
fone können induktiv geladen wer‐ den.
Zum Laden eines Mobiltelefons ist
unter Umständen eine hintere Abde‐
ckung mit integrierter Spule (wie für
Samsung 4 und 5) oder eine Hülle
(wie für bestimmte iPhone-Modelle)
erforderlich.
Das Mobiltelefon darf maximal 8 cm
breit und 15 cm lang sein, damit es in
das Ladegerät passt.
Laden eines Mobiltelefons: 1. Alle Gegenstände aus dem Lade‐
gerät entfernen.
2. Das Mobiltelefon mit dem Display
nach oben auf das Ladegerät le‐
gen.Zigarettenanzünder
Der Zigarettenanzünder befindet sich
in der Mittelkonsole.
Zigarettenanzünder drücken. Er
schaltet sich automatisch ab, wenn
die Glühspirale glüht. Zigarettenan‐
zünder herausziehen.
Ascher
Achtung
Nur für Asche, nicht für brennbare Abfälle.

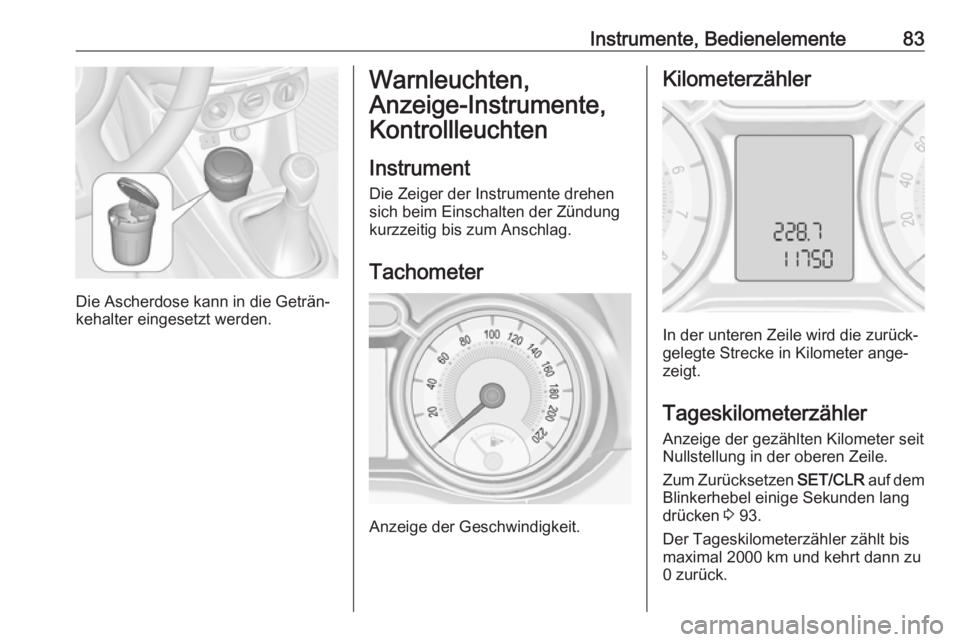

Instrumente, Bedienelemente83
Die Ascherdose kann in die Geträn‐
kehalter eingesetzt werden.
Warnleuchten,
Anzeige-Instrumente,
Kontrollleuchten
Instrument Die Zeiger der Instrumente drehen
sich beim Einschalten der Zündung
kurzzeitig bis zum Anschlag.
Tachometer
Anzeige der Geschwindigkeit.
Kilometerzähler
In der unteren Zeile wird die zurück‐
gelegte Strecke in Kilometer ange‐
zeigt.
Tageskilometerzähler Anzeige der gezählten Kilometer seit
Nullstellung in der oberen Zeile.
Zum Zurücksetzen SET/CLR auf dem
Blinkerhebel einige Sekunden lang
drücken 3 93.
Der Tageskilometerzähler zählt bis
maximal 2000 km und kehrt dann zu
0 zurück.

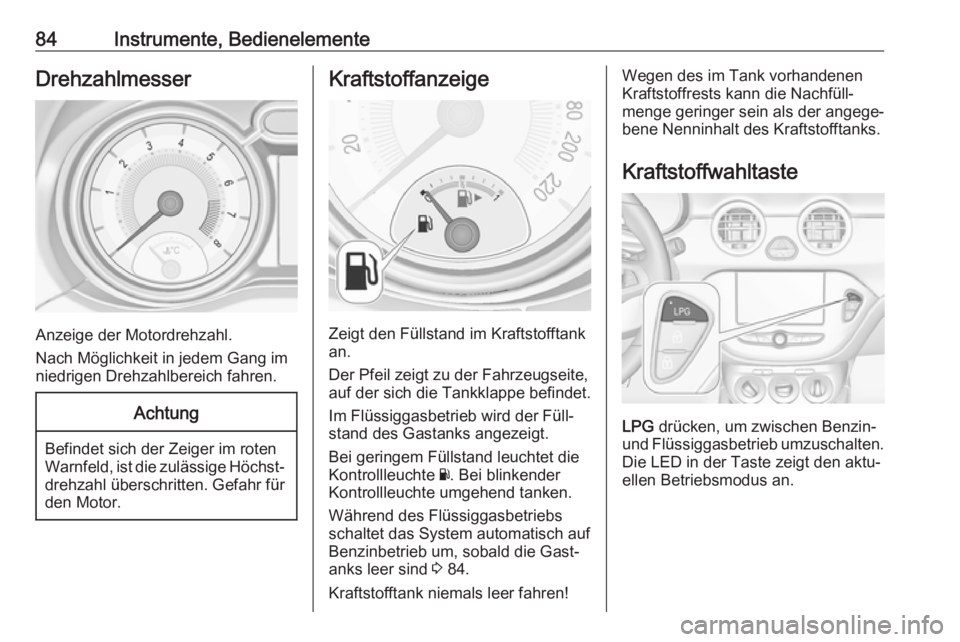

84Instrumente, BedienelementeDrehzahlmesser
Anzeige der Motordrehzahl.
Nach Möglichkeit in jedem Gang im
niedrigen Drehzahlbereich fahren.
Achtung
Befindet sich der Zeiger im roten
Warnfeld, ist die zulässige Höchst‐ drehzahl überschritten. Gefahr fürden Motor.
Kraftstoffanzeige
Zeigt den Füllstand im Kraftstofftank
an.
Der Pfeil zeigt zu der Fahrzeugseite, auf der sich die Tankklappe befindet.
Im Flüssiggasbetrieb wird der Füll‐
stand des Gastanks angezeigt.
Bei geringem Füllstand leuchtet die
Kontrollleuchte Y. Bei blinkender
Kontrollleuchte umgehend tanken.
Während des Flüssiggasbetriebs
schaltet das System automatisch auf
Benzinbetrieb um, sobald die Gast‐
anks leer sind 3 84.
Kraftstofftank niemals leer fahren!
Wegen des im Tank vorhandenen
Kraftstoffrests kann die Nachfüll‐
menge geringer sein als der angege‐
bene Nenninhalt des Kraftstofftanks.
Kraftstoffwahltaste
LPG drücken, um zwischen Benzin-
und Flüssiggasbetrieb umzuschalten.
Die LED in der Taste zeigt den aktu‐
ellen Betriebsmodus an.

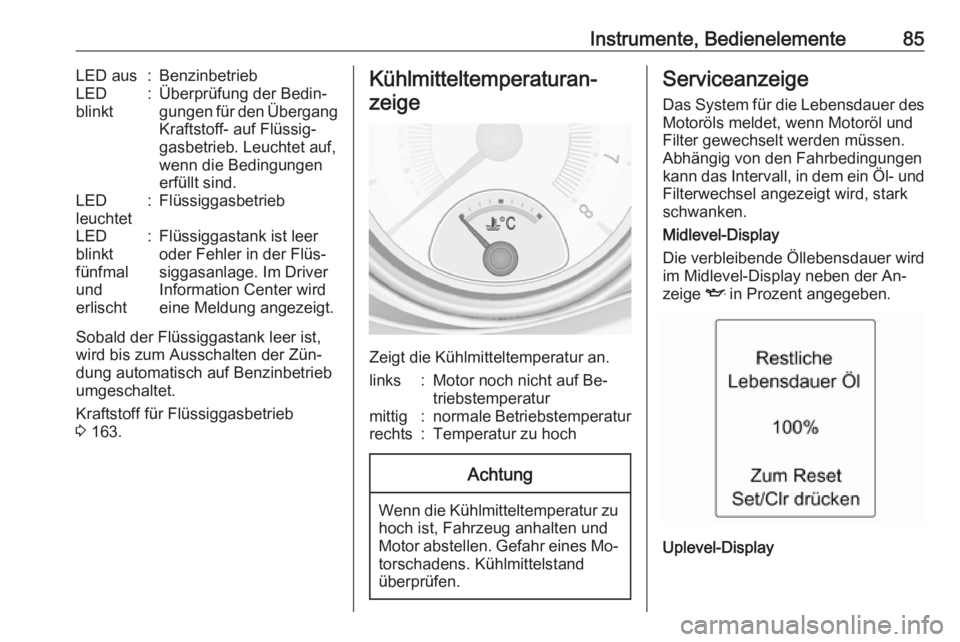

Instrumente, Bedienelemente85LED aus:BenzinbetriebLED
blinkt:Überprüfung der Bedin‐ gungen für den Übergang Kraftstoff- auf Flüssig‐
gasbetrieb. Leuchtet auf,
wenn die Bedingungen
erfüllt sind.LED
leuchtet:FlüssiggasbetriebLED
blinkt
fünfmal
und
erlischt:Flüssiggastank ist leer
oder Fehler in der Flüs‐
siggasanlage. Im Driver
Information Center wird
eine Meldung angezeigt.
Sobald der Flüssiggastank leer ist,
wird bis zum Ausschalten der Zün‐
dung automatisch auf Benzinbetrieb
umgeschaltet.
Kraftstoff für Flüssiggasbetrieb
3 163.
Kühlmitteltemperaturan‐
zeige
Zeigt die Kühlmitteltemperatur an.
links:Motor noch nicht auf Be‐
triebstemperaturmittig:normale Betriebstemperaturrechts:Temperatur zu hochAchtung
Wenn die Kühlmitteltemperatur zu hoch ist, Fahrzeug anhalten und
Motor abstellen. Gefahr eines Mo‐
torschadens. Kühlmittelstand
überprüfen.
Serviceanzeige
Das System für die Lebensdauer des Motoröls meldet, wenn Motoröl und
Filter gewechselt werden müssen.
Abhängig von den Fahrbedingungen
kann das Intervall, in dem ein Öl- und Filterwechsel angezeigt wird, stark
schwanken.
Midlevel-Display
Die verbleibende Öllebensdauer wird
im Midlevel-Display neben der An‐
zeige I in Prozent angegeben.
Uplevel-Display

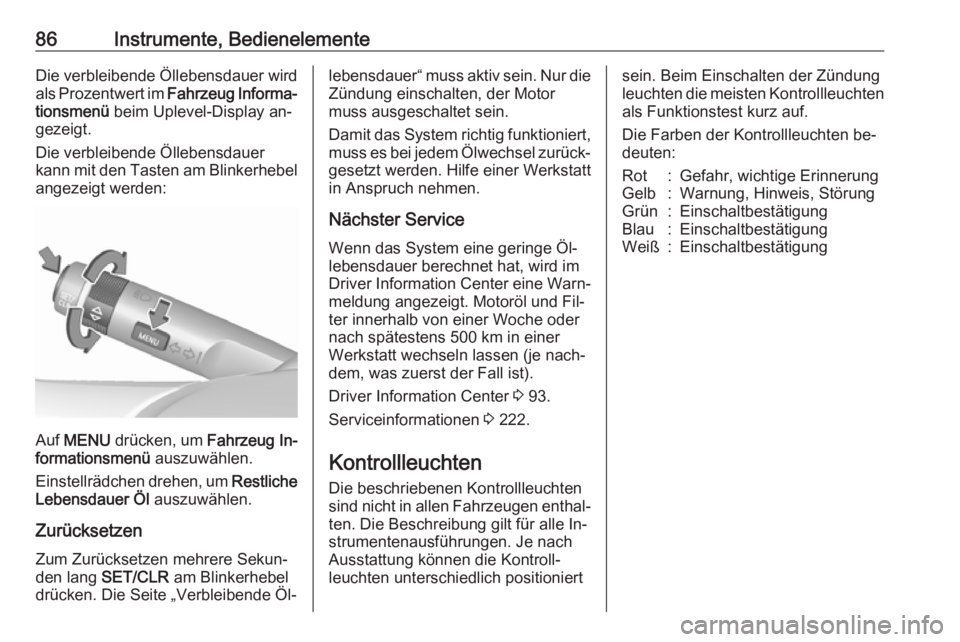

86Instrumente, BedienelementeDie verbleibende Öllebensdauer wirdals Prozentwert im Fahrzeug Informa‐
tionsmenü beim Uplevel-Display an‐
gezeigt.
Die verbleibende Öllebensdauer
kann mit den Tasten am Blinkerhebel angezeigt werden:
Auf MENU drücken, um Fahrzeug In‐
formationsmenü auszuwählen.
Einstellrädchen drehen, um Restliche
Lebensdauer Öl auszuwählen.
Zurücksetzen
Zum Zurücksetzen mehrere Sekun‐ den lang SET/CLR am Blinkerhebel
drücken. Die Seite „Verbleibende Öl‐
lebensdauer“ muss aktiv sein. Nur die
Zündung einschalten, der Motor
muss ausgeschaltet sein.
Damit das System richtig funktioniert, muss es bei jedem Ölwechsel zurück‐ gesetzt werden. Hilfe einer Werkstatt
in Anspruch nehmen.
Nächster Service
Wenn das System eine geringe Öl‐
lebensdauer berechnet hat, wird im
Driver Information Center eine Warn‐ meldung angezeigt. Motoröl und Fil‐
ter innerhalb von einer Woche oder
nach spätestens 500 km in einer
Werkstatt wechseln lassen (je nach‐
dem, was zuerst der Fall ist).
Driver Information Center 3 93.
Serviceinformationen 3 222.
Kontrollleuchten
Die beschriebenen Kontrollleuchten
sind nicht in allen Fahrzeugen enthal‐
ten. Die Beschreibung gilt für alle In‐
strumentenausführungen. Je nach
Ausstattung können die Kontroll‐
leuchten unterschiedlich positioniertsein. Beim Einschalten der Zündung
leuchten die meisten Kontrollleuchten als Funktionstest kurz auf.
Die Farben der Kontrollleuchten be‐
deuten:Rot:Gefahr, wichtige ErinnerungGelb:Warnung, Hinweis, StörungGrün:EinschaltbestätigungBlau:EinschaltbestätigungWeiß:Einschaltbestätigung

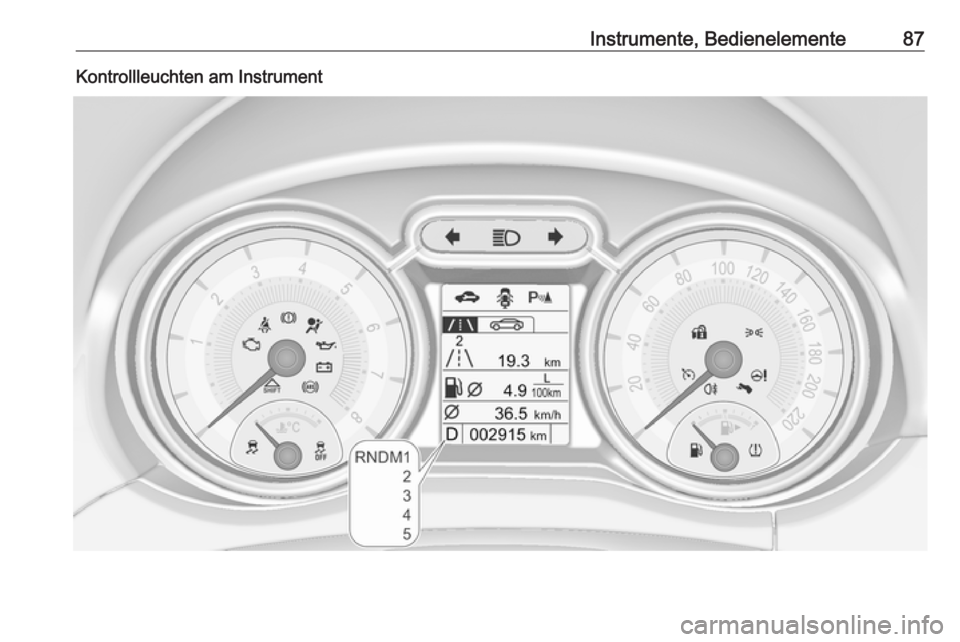

Instrumente, Bedienelemente87Kontrollleuchten am Instrument

88Instrumente, BedienelementeKontrollleuchten in der
Mittelkonsole
Übersicht
OBlinker 3 88XSicherheitsgurt anlegen 3 88vAirbag-System, Gurtstraffer
3 89VAirbagabschaltung 3 89pGenerator 3 89ZAbgas 3 90gFehlfunktion, Service 3 90RBremssystem, Kupplungs‐
system 3 90-Pedal betätigen 3 90uAntiblockiersystem 3 90[Hochschalten 3 91cServolenkung 3 91rUltraschall-Einparkhilfe 3 91nElektronische Stabilitäts‐
regelung ausgeschaltet 3 91bElektronische Stabilitäts‐
regelung und Traktionskon‐
trolle 3 91wReifendruck-Kontrollsystem
3 92IMotoröldruck 3 92YKraftstoffmangel 3 92dWegfahrsperre 3 928Außenbeleuchtung 3 93CFernlicht 3 93rNebelschlussleuchte 3 93mGeschwindigkeitsregler 3 93hTür offen 3 93
Blinker
O leuchtet oder blinkt grün.
Leuchtet kurz auf
Das Parklicht ist eingeschaltet.
BlinkenEin Blinker oder die Warnblinker sind
aktiv.
Schnelles Blinken: Defekt einer Blink‐
leuchte oder der entsprechenden Si‐
cherung.
Glühlampen auswechseln 3 178, Si‐
cherungen 3 188.
Blinker 3 115.
Sicherheitsgurt anlegen
Sicherheitsgurt anlegen auf
Vordersitzen
X für den Fahrersitz leuchtet auf oder
blinkt rot auf dem Drehzahlmesser.
