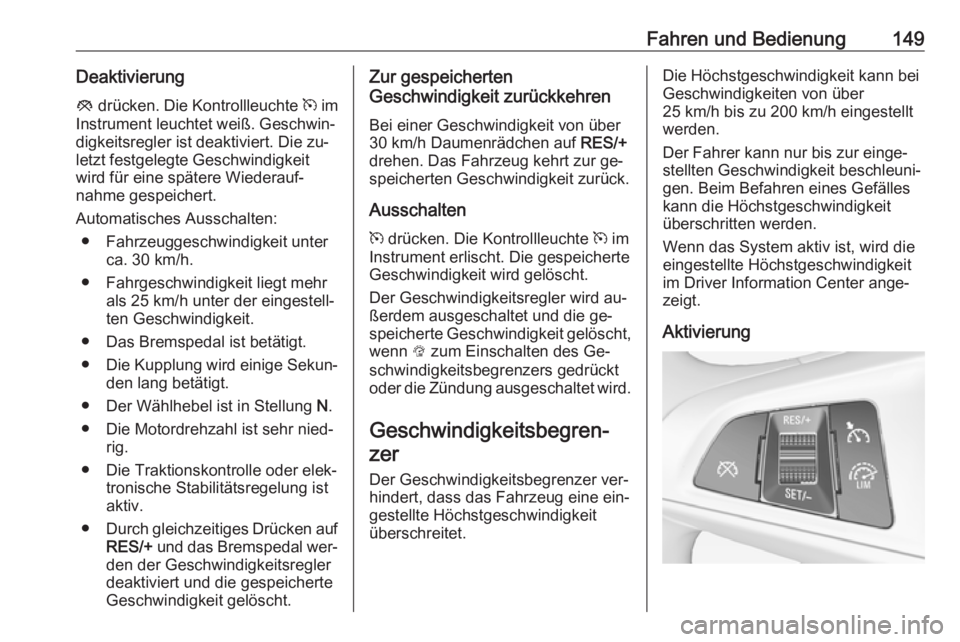

Fahren und Bedienung149Deaktivierungy drücken. Die Kontrollleuchte m im
Instrument leuchtet weiß. Geschwin‐
digkeitsregler ist deaktiviert. Die zu‐
letzt festgelegte Geschwindigkeit
wird für eine spätere Wiederauf‐
nahme gespeichert.
Automatisches Ausschalten: ● Fahrzeuggeschwindigkeit unter ca. 30 km/h.
● Fahrgeschwindigkeit liegt mehr als 25 km/h unter der eingestell‐
ten Geschwindigkeit.
● Das Bremspedal ist betätigt.
● Die Kupplung wird einige Sekun‐
den lang betätigt.
● Der Wählhebel ist in Stellung N.
● Die Motordrehzahl ist sehr nied‐ rig.
● Die Traktionskontrolle oder elek‐ tronische Stabilitätsregelung ist
aktiv.
● Durch gleichzeitiges Drücken auf
RES/+ und das Bremspedal wer‐
den der Geschwindigkeitsregler
deaktiviert und die gespeicherte
Geschwindigkeit gelöscht.Zur gespeicherten
Geschwindigkeit zurückkehren
Bei einer Geschwindigkeit von über30 km/h Daumenrädchen auf RES/+
drehen. Das Fahrzeug kehrt zur ge‐
speicherten Geschwindigkeit zurück.
Ausschalten m drücken. Die Kontrollleuchte m im
Instrument erlischt. Die gespeicherte
Geschwindigkeit wird gelöscht.
Der Geschwindigkeitsregler wird au‐
ßerdem ausgeschaltet und die ge‐
speicherte Geschwindigkeit gelöscht, wenn L zum Einschalten des Ge‐
schwindigkeitsbegrenzers gedrückt
oder die Zündung ausgeschaltet wird.
Geschwindigkeitsbegren‐zer
Der Geschwindigkeitsbegrenzer ver‐
hindert, dass das Fahrzeug eine ein‐
gestellte Höchstgeschwindigkeit
überschreitet.Die Höchstgeschwindigkeit kann bei
Geschwindigkeiten von über
25 km/h bis zu 200 km/h eingestellt
werden.
Der Fahrer kann nur bis zur einge‐
stellten Geschwindigkeit beschleuni‐
gen. Beim Befahren eines Gefälles
kann die Höchstgeschwindigkeit
überschritten werden.
Wenn das System aktiv ist, wird die
eingestellte Höchstgeschwindigkeit
im Driver Information Center ange‐
zeigt.
Aktivierung

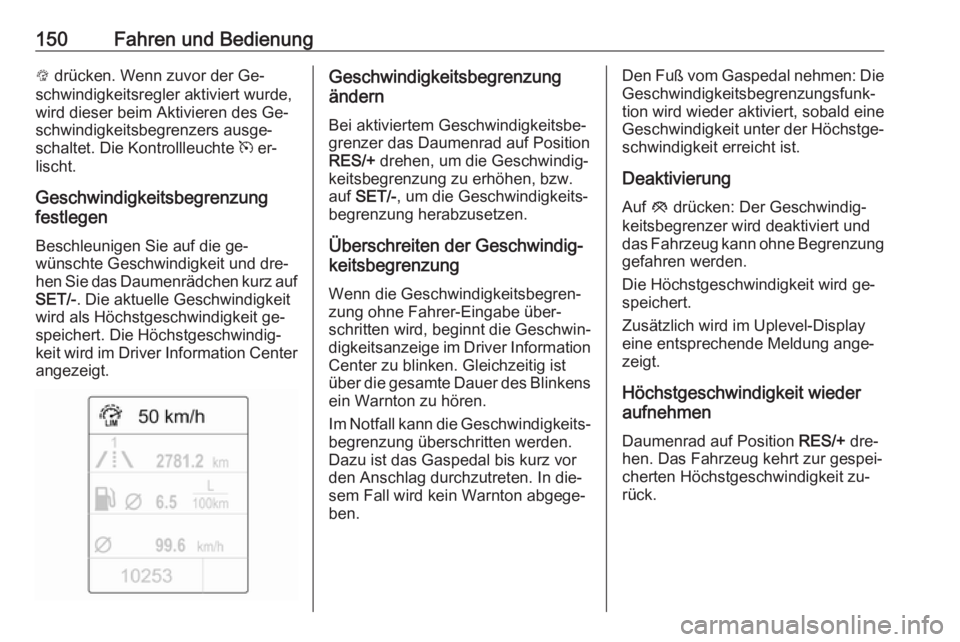

150Fahren und BedienungL drücken. Wenn zuvor der Ge‐
schwindigkeitsregler aktiviert wurde,
wird dieser beim Aktivieren des Ge‐
schwindigkeitsbegrenzers ausge‐
schaltet. Die Kontrollleuchte m er‐
lischt.
Geschwindigkeitsbegrenzung
festlegen
Beschleunigen Sie auf die ge‐
wünschte Geschwindigkeit und dre‐
hen Sie das Daumenrädchen kurz auf
SET/- . Die aktuelle Geschwindigkeit
wird als Höchstgeschwindigkeit ge‐
speichert. Die Höchstgeschwindig‐ keit wird im Driver Information Center angezeigt.Geschwindigkeitsbegrenzung
ändern
Bei aktiviertem Geschwindigkeitsbe‐
grenzer das Daumenrad auf Position
RES/+ drehen, um die Geschwindig‐
keitsbegrenzung zu erhöhen, bzw.
auf SET/- , um die Geschwindigkeits‐
begrenzung herabzusetzen.
Überschreiten der Geschwindig‐
keitsbegrenzung
Wenn die Geschwindigkeitsbegren‐
zung ohne Fahrer-Eingabe über‐
schritten wird, beginnt die Geschwin‐
digkeitsanzeige im Driver Information Center zu blinken. Gleichzeitig ist
über die gesamte Dauer des Blinkens
ein Warnton zu hören.
Im Notfall kann die Geschwindigkeits‐ begrenzung überschritten werden.
Dazu ist das Gaspedal bis kurz vor
den Anschlag durchzutreten. In die‐
sem Fall wird kein Warnton abgege‐
ben.Den Fuß vom Gaspedal nehmen: Die Geschwindigkeitsbegrenzungsfunk‐
tion wird wieder aktiviert, sobald eine
Geschwindigkeit unter der Höchstge‐
schwindigkeit erreicht ist.
Deaktivierung Auf y drücken: Der Geschwindig‐
keitsbegrenzer wird deaktiviert und
das Fahrzeug kann ohne Begrenzung
gefahren werden.
Die Höchstgeschwindigkeit wird ge‐
speichert.
Zusätzlich wird im Uplevel-Display
eine entsprechende Meldung ange‐
zeigt.
Höchstgeschwindigkeit wieder
aufnehmen
Daumenrad auf Position RES/+ dre‐
hen. Das Fahrzeug kehrt zur gespei‐
cherten Höchstgeschwindigkeit zu‐
rück.

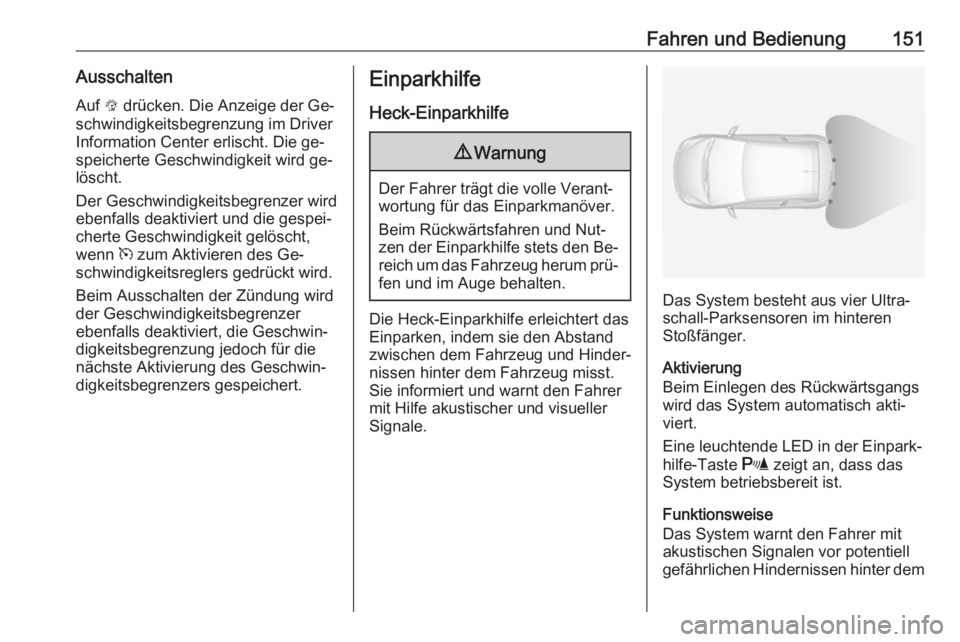

Fahren und Bedienung151AusschaltenAuf L drücken. Die Anzeige der Ge‐
schwindigkeitsbegrenzung im Driver
Information Center erlischt. Die ge‐
speicherte Geschwindigkeit wird ge‐
löscht.
Der Geschwindigkeitsbegrenzer wird
ebenfalls deaktiviert und die gespei‐
cherte Geschwindigkeit gelöscht,
wenn m zum Aktivieren des Ge‐
schwindigkeitsreglers gedrückt wird.
Beim Ausschalten der Zündung wird
der Geschwindigkeitsbegrenzer
ebenfalls deaktiviert, die Geschwin‐
digkeitsbegrenzung jedoch für die
nächste Aktivierung des Geschwin‐
digkeitsbegrenzers gespeichert.Einparkhilfe
Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Beim Rückwärtsfahren und Nut‐
zen der Einparkhilfe stets den Be‐ reich um das Fahrzeug herum prü‐
fen und im Auge behalten.
Die Heck-Einparkhilfe erleichtert das
Einparken, indem sie den Abstand
zwischen dem Fahrzeug und Hinder‐
nissen hinter dem Fahrzeug misst.
Sie informiert und warnt den Fahrer
mit Hilfe akustischer und visueller Signale.
Das System besteht aus vier Ultra‐
schall-Parksensoren im hinteren
Stoßfänger.
Aktivierung
Beim Einlegen des Rückwärtsgangs
wird das System automatisch akti‐
viert.
Eine leuchtende LED in der Einpark‐
hilfe-Taste r zeigt an, dass das
System betriebsbereit ist.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor potentiell
gefährlichen Hindernissen hinter dem

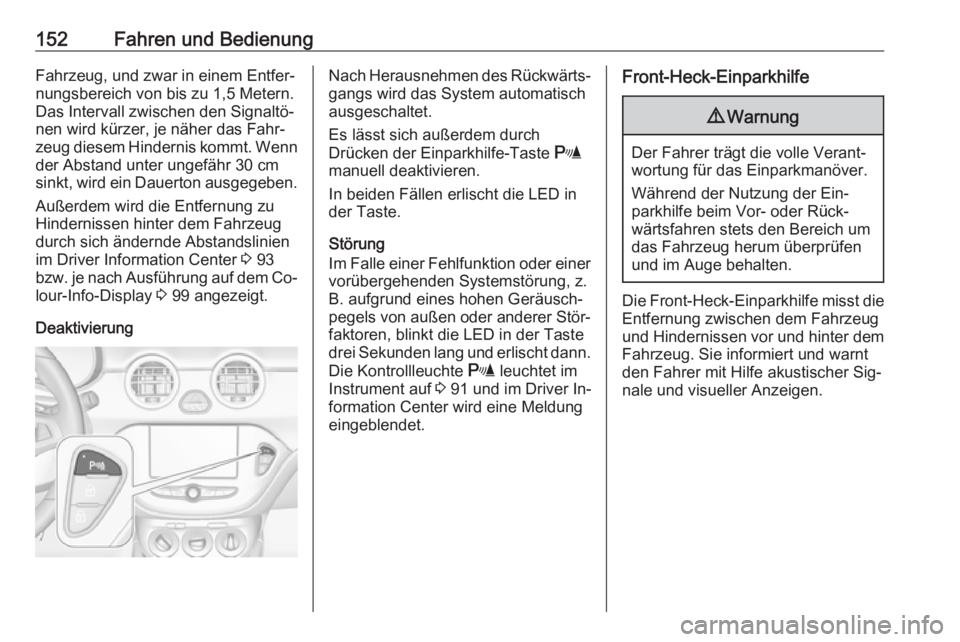

152Fahren und BedienungFahrzeug, und zwar in einem Entfer‐nungsbereich von bis zu 1,5 Metern.
Das Intervall zwischen den Signaltö‐
nen wird kürzer, je näher das Fahr‐
zeug diesem Hindernis kommt. Wenn der Abstand unter ungefähr 30 cm
sinkt, wird ein Dauerton ausgegeben.
Außerdem wird die Entfernung zu
Hindernissen hinter dem Fahrzeug
durch sich ändernde Abstandslinien
im Driver Information Center 3 93
bzw. je nach Ausführung auf dem Co‐ lour-Info-Display 3 99 angezeigt.
DeaktivierungNach Herausnehmen des Rückwärts‐
gangs wird das System automatisch
ausgeschaltet.
Es lässt sich außerdem durch
Drücken der Einparkhilfe-Taste r
manuell deaktivieren.
In beiden Fällen erlischt die LED in
der Taste.
Störung
Im Falle einer Fehlfunktion oder einer
vorübergehenden Systemstörung, z.
B. aufgrund eines hohen Geräusch‐ pegels von außen oder anderer Stör‐
faktoren, blinkt die LED in der Taste
drei Sekunden lang und erlischt dann.
Die Kontrollleuchte r leuchtet im
Instrument auf 3 91 und im Driver In‐
formation Center wird eine Meldung
eingeblendet.Front-Heck-Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Einparkmanöver.
Während der Nutzung der Ein‐
parkhilfe beim Vor- oder Rück‐
wärtsfahren stets den Bereich um
das Fahrzeug herum überprüfen
und im Auge behalten.
Die Front-Heck-Einparkhilfe misst die Entfernung zwischen dem Fahrzeug
und Hindernissen vor und hinter dem
Fahrzeug. Sie informiert und warnt
den Fahrer mit Hilfe akustischer Sig‐
nale und visueller Anzeigen.

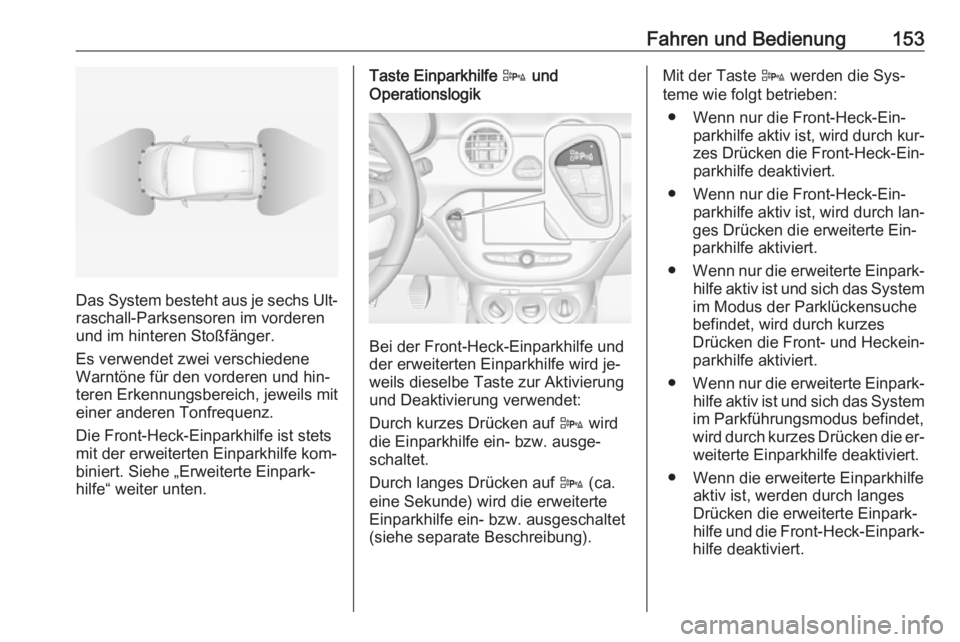

Fahren und Bedienung153
Das System besteht aus je sechs Ult‐raschall-Parksensoren im vorderen
und im hinteren Stoßfänger.
Es verwendet zwei verschiedene
Warntöne für den vorderen und hin‐
teren Erkennungsbereich, jeweils mit
einer anderen Tonfrequenz.
Die Front-Heck-Einparkhilfe ist stets
mit der erweiterten Einparkhilfe kom‐
biniert. Siehe „Erweiterte Einpark‐
hilfe“ weiter unten.
Taste Einparkhilfe D und
Operationslogik
Bei der Front-Heck-Einparkhilfe und
der erweiterten Einparkhilfe wird je‐
weils dieselbe Taste zur Aktivierung
und Deaktivierung verwendet:
Durch kurzes Drücken auf D wird
die Einparkhilfe ein- bzw. ausge‐ schaltet.
Durch langes Drücken auf D (ca.
eine Sekunde) wird die erweiterte
Einparkhilfe ein- bzw. ausgeschaltet
(siehe separate Beschreibung).
Mit der Taste D werden die Sys‐
teme wie folgt betrieben:
● Wenn nur die Front-Heck-Ein‐ parkhilfe aktiv ist, wird durch kur‐zes Drücken die Front-Heck-Ein‐
parkhilfe deaktiviert.
● Wenn nur die Front-Heck-Ein‐ parkhilfe aktiv ist, wird durch lan‐
ges Drücken die erweiterte Ein‐
parkhilfe aktiviert.
● Wenn nur die erweiterte Einpark‐
hilfe aktiv ist und sich das System
im Modus der Parklückensuche
befindet, wird durch kurzes
Drücken die Front- und Heckein‐
parkhilfe aktiviert.
● Wenn nur die erweiterte Einpark‐
hilfe aktiv ist und sich das System
im Parkführungsmodus befindet,
wird durch kurzes Drücken die er‐ weiterte Einparkhilfe deaktiviert.
● Wenn die erweiterte Einparkhilfe aktiv ist, werden durch langes
Drücken die erweiterte Einpark‐
hilfe und die Front-Heck-Einpark‐
hilfe deaktiviert.

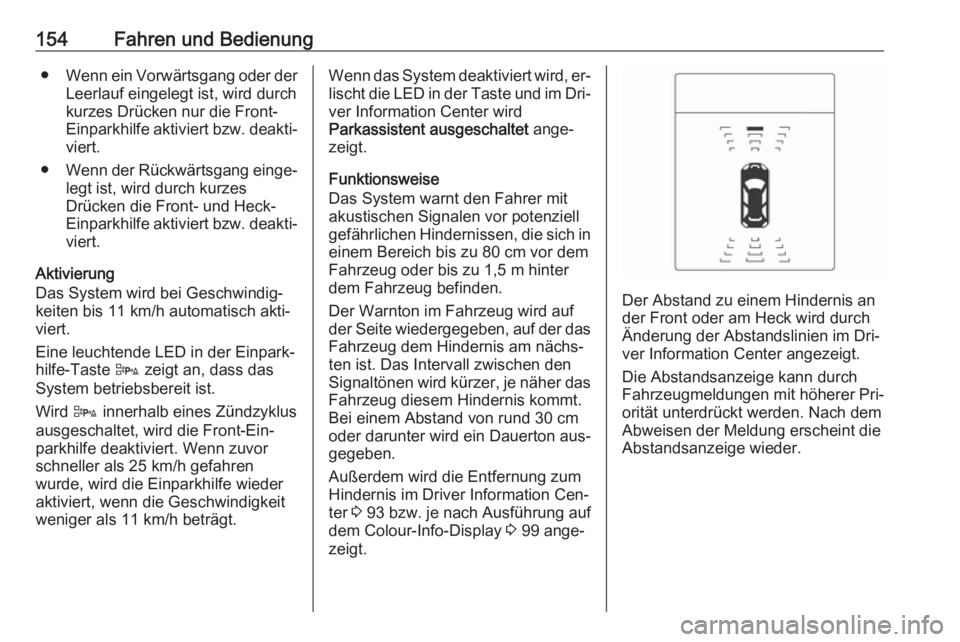

154Fahren und Bedienung●Wenn ein Vorwärtsgang oder der
Leerlauf eingelegt ist, wird durch
kurzes Drücken nur die Front-
Einparkhilfe aktiviert bzw. deakti‐
viert.
● Wenn der Rückwärtsgang einge‐
legt ist, wird durch kurzes
Drücken die Front- und Heck-
Einparkhilfe aktiviert bzw. deakti‐
viert.
Aktivierung
Das System wird bei Geschwindig‐
keiten bis 11 km/h automatisch akti‐
viert.
Eine leuchtende LED in der Einpark‐
hilfe-Taste D zeigt an, dass das
System betriebsbereit ist.
Wird D innerhalb eines Zündzyklus
ausgeschaltet, wird die Front-Ein‐
parkhilfe deaktiviert. Wenn zuvor
schneller als 25 km/h gefahren
wurde, wird die Einparkhilfe wieder
aktiviert, wenn die Geschwindigkeit
weniger als 11 km/h beträgt.Wenn das System deaktiviert wird, er‐ lischt die LED in der Taste und im Dri‐
ver Information Center wird
Parkassistent ausgeschaltet ange‐
zeigt.
Funktionsweise
Das System warnt den Fahrer mit
akustischen Signalen vor potenziell
gefährlichen Hindernissen, die sich in
einem Bereich bis zu 80 cm vor dem
Fahrzeug oder bis zu 1,5 m hinter
dem Fahrzeug befinden.
Der Warnton im Fahrzeug wird auf
der Seite wiedergegeben, auf der das
Fahrzeug dem Hindernis am nächs‐ ten ist. Das Intervall zwischen den
Signaltönen wird kürzer, je näher das Fahrzeug diesem Hindernis kommt.
Bei einem Abstand von rund 30 cm
oder darunter wird ein Dauerton aus‐
gegeben.
Außerdem wird die Entfernung zum
Hindernis im Driver Information Cen‐
ter 3 93 bzw. je nach Ausführung auf
dem Colour-Info-Display 3 99 ange‐
zeigt.
Der Abstand zu einem Hindernis an
der Front oder am Heck wird durch
Änderung der Abstandslinien im Dri‐
ver Information Center angezeigt.
Die Abstandsanzeige kann durch
Fahrzeugmeldungen mit höherer Pri‐
orität unterdrückt werden. Nach dem Abweisen der Meldung erscheint die
Abstandsanzeige wieder.

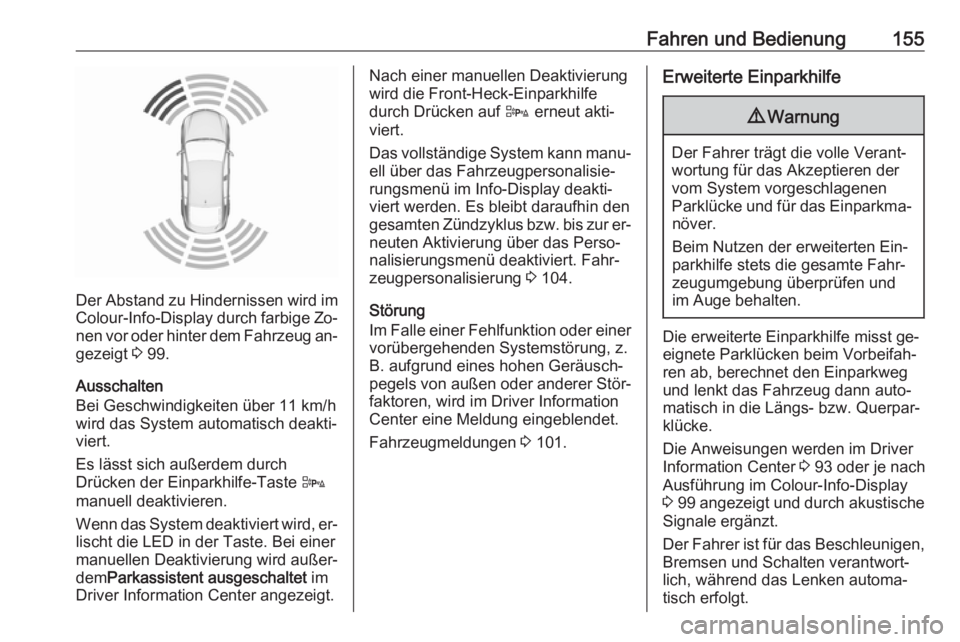

Fahren und Bedienung155
Der Abstand zu Hindernissen wird im
Colour-Info-Display durch farbige Zo‐ nen vor oder hinter dem Fahrzeug an‐
gezeigt 3 99.
Ausschalten
Bei Geschwindigkeiten über 11 km/h
wird das System automatisch deakti‐
viert.
Es lässt sich außerdem durch
Drücken der Einparkhilfe-Taste D
manuell deaktivieren.
Wenn das System deaktiviert wird, er‐ lischt die LED in der Taste. Bei einer
manuellen Deaktivierung wird außer‐ dem Parkassistent ausgeschaltet im
Driver Information Center angezeigt.
Nach einer manuellen Deaktivierung
wird die Front-Heck-Einparkhilfe
durch Drücken auf D erneut akti‐
viert.
Das vollständige System kann manu‐ ell über das Fahrzeugpersonalisie‐
rungsmenü im Info-Display deakti‐
viert werden. Es bleibt daraufhin den gesamten Zündzyklus bzw. bis zur er‐
neuten Aktivierung über das Perso‐
nalisierungsmenü deaktiviert. Fahr‐ zeugpersonalisierung 3 104.
Störung
Im Falle einer Fehlfunktion oder einer vorübergehenden Systemstörung, z.
B. aufgrund eines hohen Geräusch‐
pegels von außen oder anderer Stör‐
faktoren, wird im Driver Information
Center eine Meldung eingeblendet.
Fahrzeugmeldungen 3 101.Erweiterte Einparkhilfe9 Warnung
Der Fahrer trägt die volle Verant‐
wortung für das Akzeptieren der vom System vorgeschlagenen
Parklücke und für das Einparkma‐ növer.
Beim Nutzen der erweiterten Ein‐
parkhilfe stets die gesamte Fahr‐
zeugumgebung überprüfen und
im Auge behalten.
Die erweiterte Einparkhilfe misst ge‐
eignete Parklücken beim Vorbeifah‐
ren ab, berechnet den Einparkweg
und lenkt das Fahrzeug dann auto‐
matisch in die Längs- bzw. Querpar‐
klücke.
Die Anweisungen werden im Driver
Information Center 3 93 oder je nach
Ausführung im Colour-Info-Display
3 99 angezeigt und durch akustische
Signale ergänzt.
Der Fahrer ist für das Beschleunigen, Bremsen und Schalten verantwort‐
lich, während das Lenken automa‐
tisch erfolgt.

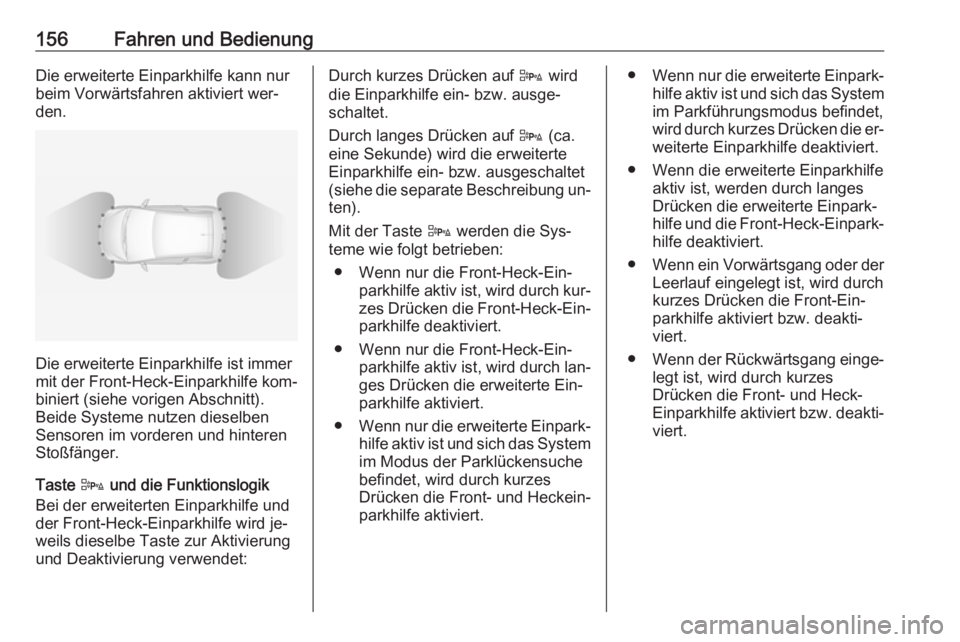

156Fahren und BedienungDie erweiterte Einparkhilfe kann nur
beim Vorwärtsfahren aktiviert wer‐
den.
Die erweiterte Einparkhilfe ist immer
mit der Front-Heck-Einparkhilfe kom‐
biniert (siehe vorigen Abschnitt).
Beide Systeme nutzen dieselben
Sensoren im vorderen und hinteren
Stoßfänger.
Taste D und die Funktionslogik
Bei der erweiterten Einparkhilfe und
der Front-Heck-Einparkhilfe wird je‐
weils dieselbe Taste zur Aktivierung und Deaktivierung verwendet:
Durch kurzes Drücken auf D wird
die Einparkhilfe ein- bzw. ausge‐
schaltet.
Durch langes Drücken auf D (ca.
eine Sekunde) wird die erweiterte
Einparkhilfe ein- bzw. ausgeschaltet
(siehe die separate Beschreibung un‐ ten).
Mit der Taste D werden die Sys‐
teme wie folgt betrieben:
● Wenn nur die Front-Heck-Ein‐ parkhilfe aktiv ist, wird durch kur‐zes Drücken die Front-Heck-Ein‐ parkhilfe deaktiviert.
● Wenn nur die Front-Heck-Ein‐ parkhilfe aktiv ist, wird durch lan‐
ges Drücken die erweiterte Ein‐
parkhilfe aktiviert.
● Wenn nur die erweiterte Einpark‐
hilfe aktiv ist und sich das System im Modus der Parklückensuche
befindet, wird durch kurzes
Drücken die Front- und Heckein‐
parkhilfe aktiviert.● Wenn nur die erweiterte Einpark‐
hilfe aktiv ist und sich das System im Parkführungsmodus befindet,
wird durch kurzes Drücken die er‐
weiterte Einparkhilfe deaktiviert.
● Wenn die erweiterte Einparkhilfe aktiv ist, werden durch langes
Drücken die erweiterte Einpark‐
hilfe und die Front-Heck-Einpark‐ hilfe deaktiviert.
● Wenn ein Vorwärtsgang oder der
Leerlauf eingelegt ist, wird durch
kurzes Drücken die Front-Ein‐
parkhilfe aktiviert bzw. deakti‐ viert.
● Wenn der Rückwärtsgang einge‐
legt ist, wird durch kurzes
Drücken die Front- und Heck-
Einparkhilfe aktiviert bzw. deakti‐
viert.

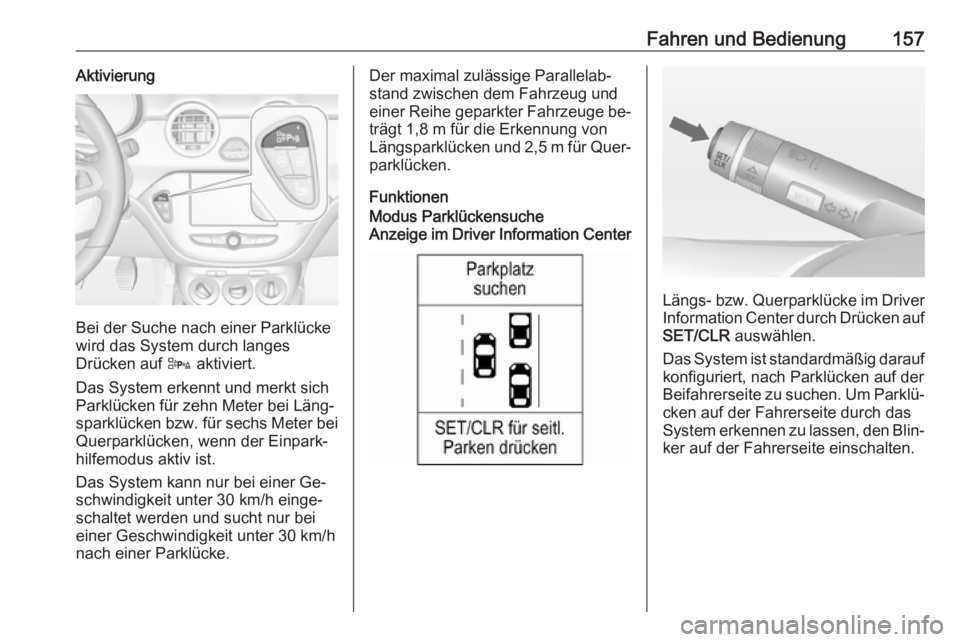

Fahren und Bedienung157Aktivierung
Bei der Suche nach einer Parklücke
wird das System durch langes
Drücken auf D aktiviert.
Das System erkennt und merkt sich
Parklücken für zehn Meter bei Läng‐
sparklücken bzw. für sechs Meter bei
Querparklücken, wenn der Einpark‐
hilfemodus aktiv ist.
Das System kann nur bei einer Ge‐
schwindigkeit unter 30 km/h einge‐
schaltet werden und sucht nur bei
einer Geschwindigkeit unter 30 km/h
nach einer Parklücke.
Der maximal zulässige Parallelab‐
stand zwischen dem Fahrzeug und
einer Reihe geparkter Fahrzeuge be‐ trägt 1,8 m für die Erkennung von
Längsparklücken und 2,5 m für Quer‐
parklücken.
FunktionenModus Parklückensuche
Anzeige im Driver Information Center
Längs- bzw. Querparklücke im Driver Information Center durch Drücken auf
SET/CLR auswählen.
Das System ist standardmäßig darauf
konfiguriert, nach Parklücken auf der
Beifahrerseite zu suchen. Um Parklü‐ cken auf der Fahrerseite durch das
System erkennen zu lassen, den Blin‐ ker auf der Fahrerseite einschalten.

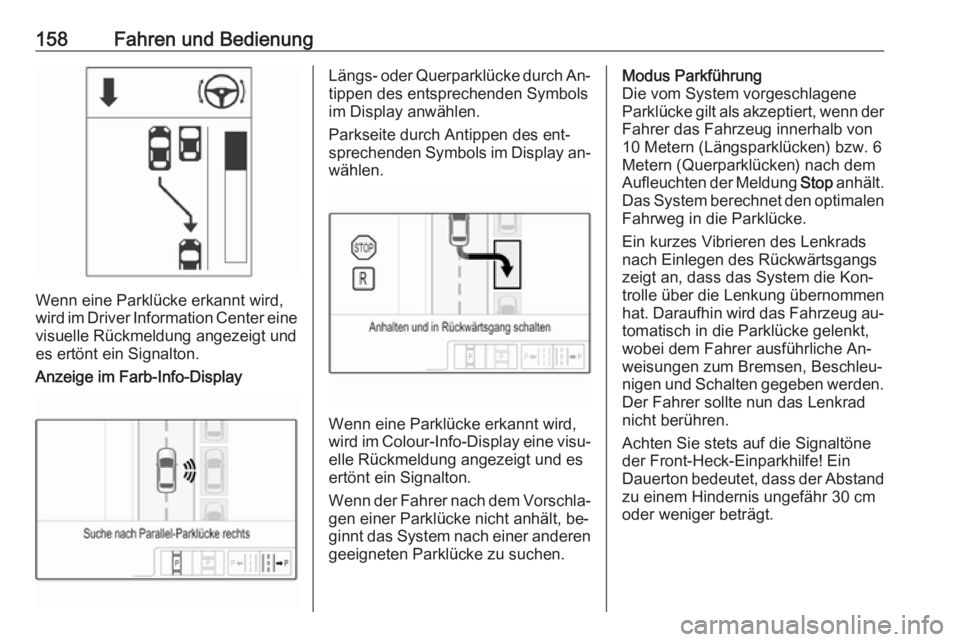

158Fahren und Bedienung
Wenn eine Parklücke erkannt wird,
wird im Driver Information Center eine visuelle Rückmeldung angezeigt und
es ertönt ein Signalton.
Anzeige im Farb-Info-Display
Längs- oder Querparklücke durch An‐
tippen des entsprechenden Symbols
im Display anwählen.
Parkseite durch Antippen des ent‐
sprechenden Symbols im Display an‐
wählen.
Wenn eine Parklücke erkannt wird,
wird im Colour-Info-Display eine visu‐ elle Rückmeldung angezeigt und es
ertönt ein Signalton.
Wenn der Fahrer nach dem Vorschla‐
gen einer Parklücke nicht anhält, be‐
ginnt das System nach einer anderen
geeigneten Parklücke zu suchen.
Modus Parkführung
Die vom System vorgeschlagene
Parklücke gilt als akzeptiert, wenn der Fahrer das Fahrzeug innerhalb von
10 Metern (Längsparklücken) bzw. 6
Metern (Querparklücken) nach dem
Aufleuchten der Meldung Stop anhält.
Das System berechnet den optimalen Fahrweg in die Parklücke.
Ein kurzes Vibrieren des Lenkrads
nach Einlegen des Rückwärtsgangs
zeigt an, dass das System die Kon‐
trolle über die Lenkung übernommen
hat. Daraufhin wird das Fahrzeug au‐ tomatisch in die Parklücke gelenkt,
wobei dem Fahrer ausführliche An‐
weisungen zum Bremsen, Beschleu‐
nigen und Schalten gegeben werden. Der Fahrer sollte nun das Lenkradnicht berühren.
Achten Sie stets auf die Signaltöne
der Front-Heck-Einparkhilfe! Ein
Dauerton bedeutet, dass der Abstand
zu einem Hindernis ungefähr 30 cm
oder weniger beträgt.
