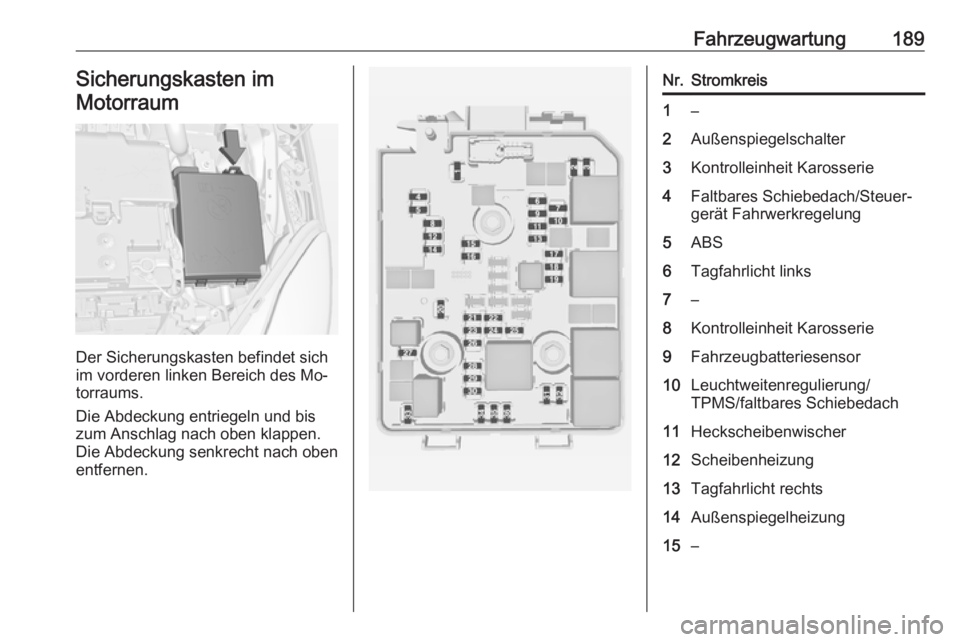

Fahrzeugwartung189Sicherungskasten imMotorraum
Der Sicherungskasten befindet sich
im vorderen linken Bereich des Mo‐
torraums.
Die Abdeckung entriegeln und bis
zum Anschlag nach oben klappen. Die Abdeckung senkrecht nach oben
entfernen.
Nr.Stromkreis1–2Außenspiegelschalter3Kontrolleinheit Karosserie4Faltbares Schiebedach/Steuer‐
gerät Fahrwerkregelung5ABS6Tagfahrlicht links7–8Kontrolleinheit Karosserie9Fahrzeugbatteriesensor10Leuchtweitenregulierung/
TPMS/faltbares Schiebedach11Heckscheibenwischer12Scheibenheizung13Tagfahrlicht rechts14Außenspiegelheizung15–

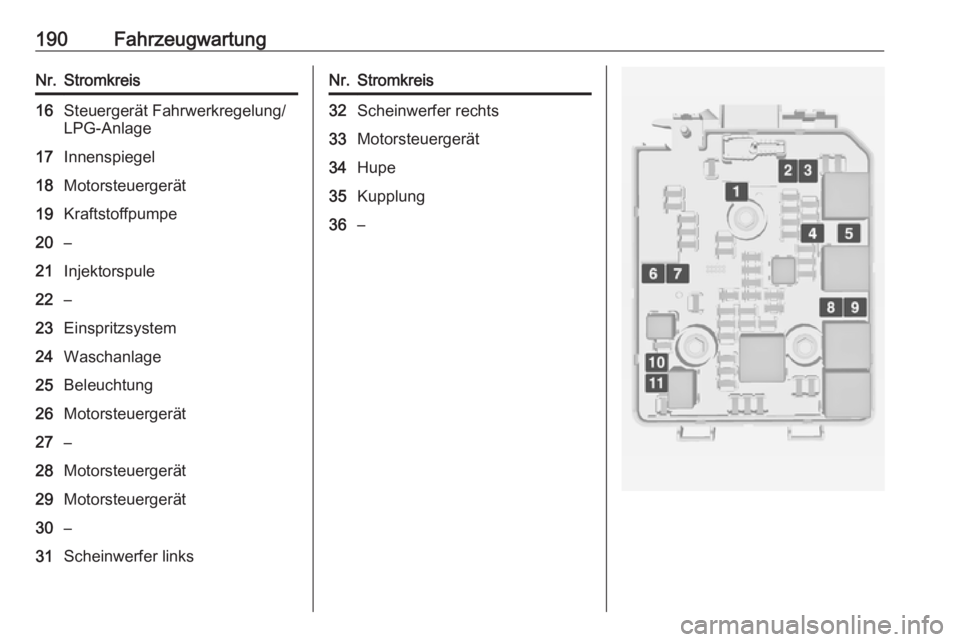

190FahrzeugwartungNr.Stromkreis16Steuergerät Fahrwerkregelung/
LPG-Anlage17Innenspiegel18Motorsteuergerät19Kraftstoffpumpe20–21Injektorspule22–23Einspritzsystem24Waschanlage25Beleuchtung26Motorsteuergerät27–28Motorsteuergerät29Motorsteuergerät30–31Scheinwerfer linksNr.Stromkreis32Scheinwerfer rechts33Motorsteuergerät34Hupe35Kupplung36–

Fahrzeugwartung191Nr.Stromkreis1ABS-Pumpe2Vorderer Scheibenwischer3Gebläse4Instrumententafel5–6–7Elektrische Unterdruckpumpe8Kühlgebläse niedrig9Kühlgebläse hoch10Kühlgebläse/elektrische Unter‐
druckpumpe11Anlasser
Nach dem Austausch durchgebrann‐
ter Sicherungen den Sicherungskas‐
ten schließen und den Deckel hinein‐ drücken, bis er einrastet.
Bei nicht einwandfrei geschlossenem
Sicherungskasten kann es zu Funk‐
tionsstörungen kommen.

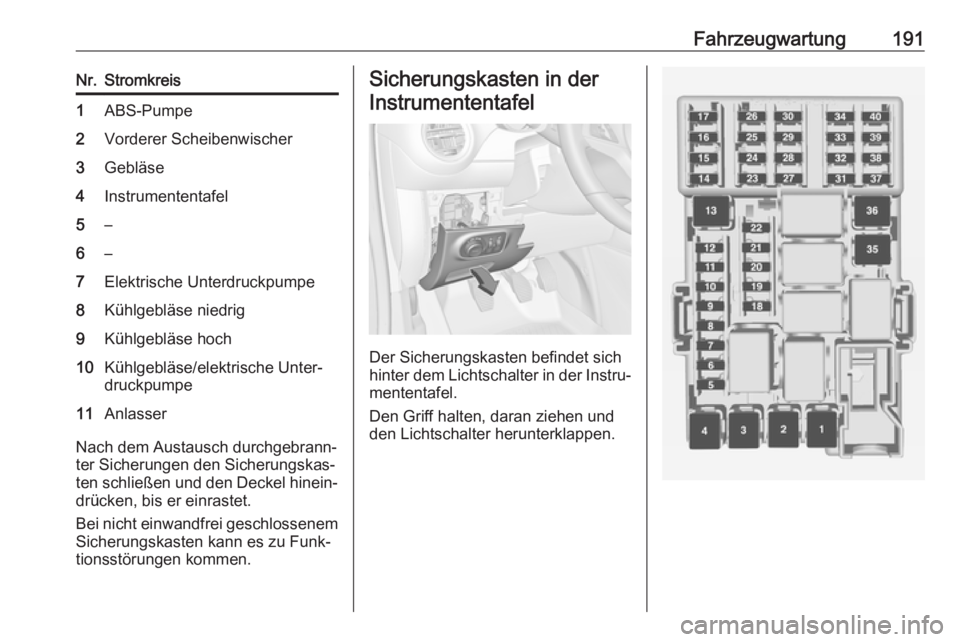

Sicherungskasten in der
Instrumententafel
Der Sicherungskasten befindet sich
hinter dem Lichtschalter in der Instru‐
mententafel.
Den Griff halten, daran ziehen und
den Lichtschalter herunterklappen.

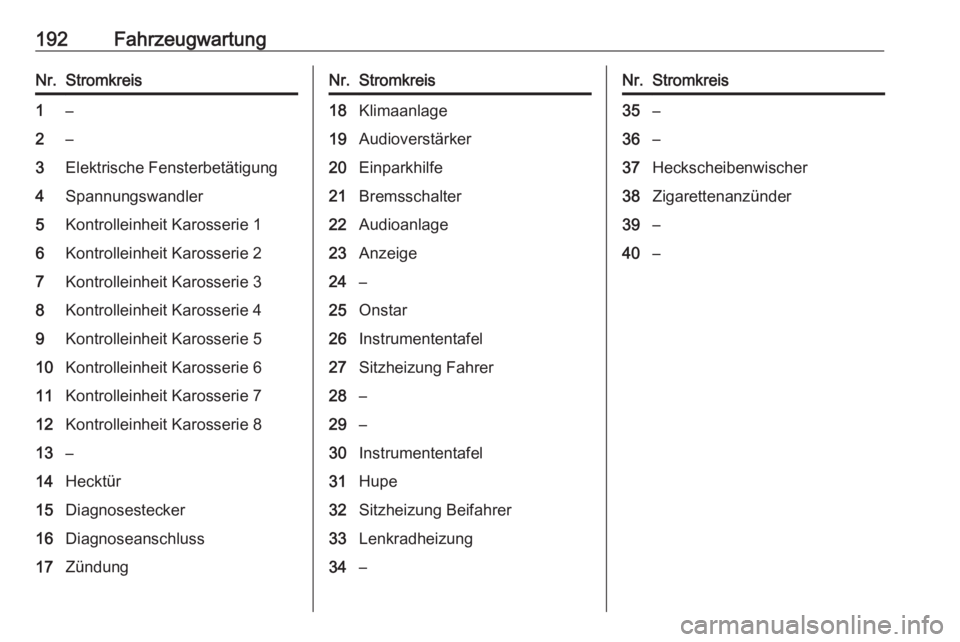

192FahrzeugwartungNr.Stromkreis1–2–3Elektrische Fensterbetätigung4Spannungswandler5Kontrolleinheit Karosserie 16Kontrolleinheit Karosserie 27Kontrolleinheit Karosserie 38Kontrolleinheit Karosserie 49Kontrolleinheit Karosserie 510Kontrolleinheit Karosserie 611Kontrolleinheit Karosserie 712Kontrolleinheit Karosserie 813–14Hecktür15Diagnosestecker16Diagnoseanschluss17ZündungNr.Stromkreis18Klimaanlage19Audioverstärker20Einparkhilfe21Bremsschalter22Audioanlage23Anzeige24–25Onstar26Instrumententafel27Sitzheizung Fahrer28–29–30Instrumententafel31Hupe32Sitzheizung Beifahrer33Lenkradheizung34–Nr.Stromkreis35–36–37Heckscheibenwischer38Zigarettenanzünder39–40–

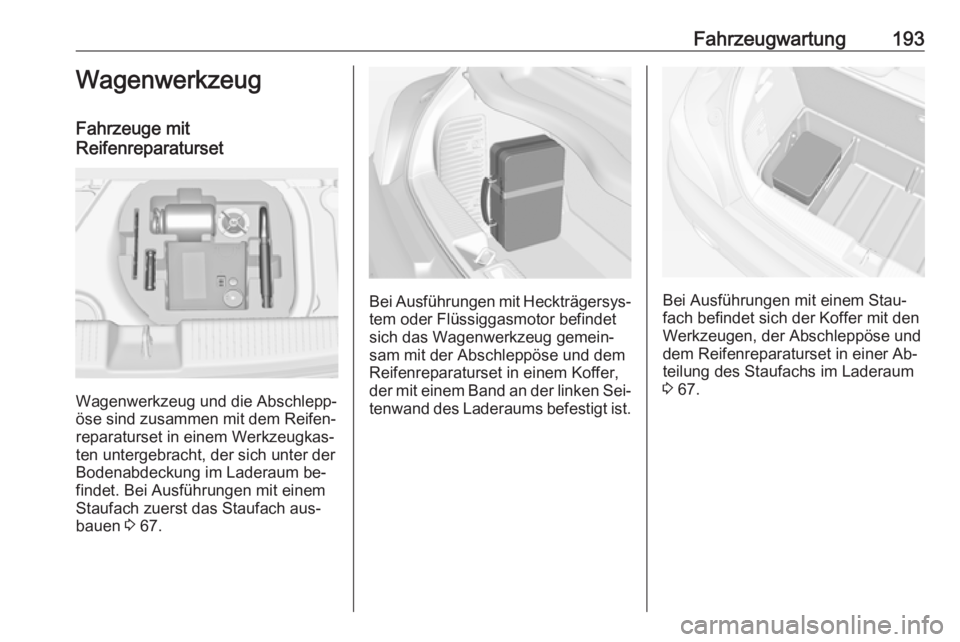

Fahrzeugwartung193Wagenwerkzeug
Fahrzeuge mit
Reifenreparaturset
Wagenwerkzeug und die Abschlepp‐
öse sind zusammen mit dem Reifen‐
reparaturset in einem Werkzeugkas‐
ten untergebracht, der sich unter der
Bodenabdeckung im Laderaum be‐
findet. Bei Ausführungen mit einem
Staufach zuerst das Staufach aus‐
bauen 3 67.
Bei Ausführungen mit Heckträgersys‐
tem oder Flüssiggasmotor befindet
sich das Wagenwerkzeug gemein‐
sam mit der Abschleppöse und dem
Reifenreparaturset in einem Koffer,
der mit einem Band an der linken Sei‐
tenwand des Laderaums befestigt ist.Bei Ausführungen mit einem Stau‐
fach befindet sich der Koffer mit den Werkzeugen, der Abschleppöse und
dem Reifenreparaturset in einer Ab‐
teilung des Staufachs im Laderaum
3 67.

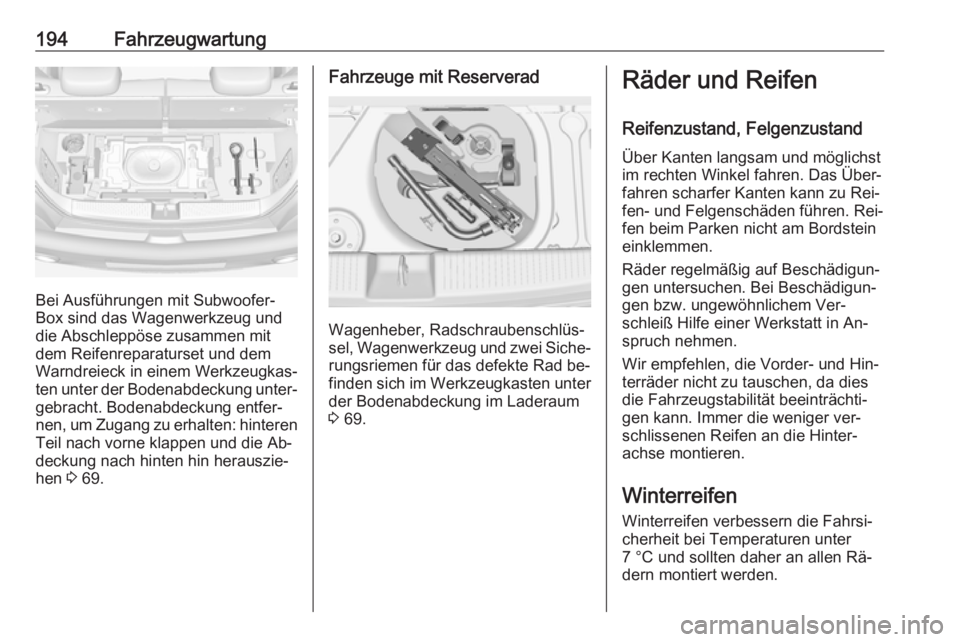

194Fahrzeugwartung
Bei Ausführungen mit Subwoofer-
Box sind das Wagenwerkzeug und
die Abschleppöse zusammen mit
dem Reifenreparaturset und dem Warndreieck in einem Werkzeugkas‐
ten unter der Bodenabdeckung unter‐
gebracht. Bodenabdeckung entfer‐
nen, um Zugang zu erhalten: hinteren Teil nach vorne klappen und die Ab‐
deckung nach hinten hin herauszie‐ hen 3 69.
Fahrzeuge mit Reserverad
Wagenheber, Radschraubenschlüs‐
sel, Wagenwerkzeug und zwei Siche‐
rungsriemen für das defekte Rad be‐
finden sich im Werkzeugkasten unter der Bodenabdeckung im Laderaum
3 69.
Räder und Reifen
Reifenzustand, Felgenzustand
Über Kanten langsam und möglichst
im rechten Winkel fahren. Das Über‐
fahren scharfer Kanten kann zu Rei‐
fen- und Felgenschäden führen. Rei‐
fen beim Parken nicht am Bordstein
einklemmen.
Räder regelmäßig auf Beschädigun‐
gen untersuchen. Bei Beschädigun‐
gen bzw. ungewöhnlichem Ver‐
schleiß Hilfe einer Werkstatt in An‐
spruch nehmen.
Wir empfehlen, die Vorder- und Hin‐
terräder nicht zu tauschen, da dies
die Fahrzeugstabilität beeinträchti‐
gen kann. Immer die weniger ver‐
schlissenen Reifen an die Hinter‐
achse montieren.
Winterreifen Winterreifen verbessern die Fahrsi‐
cherheit bei Temperaturen unter
7 °C und sollten daher an allen Rä‐
dern montiert werden.

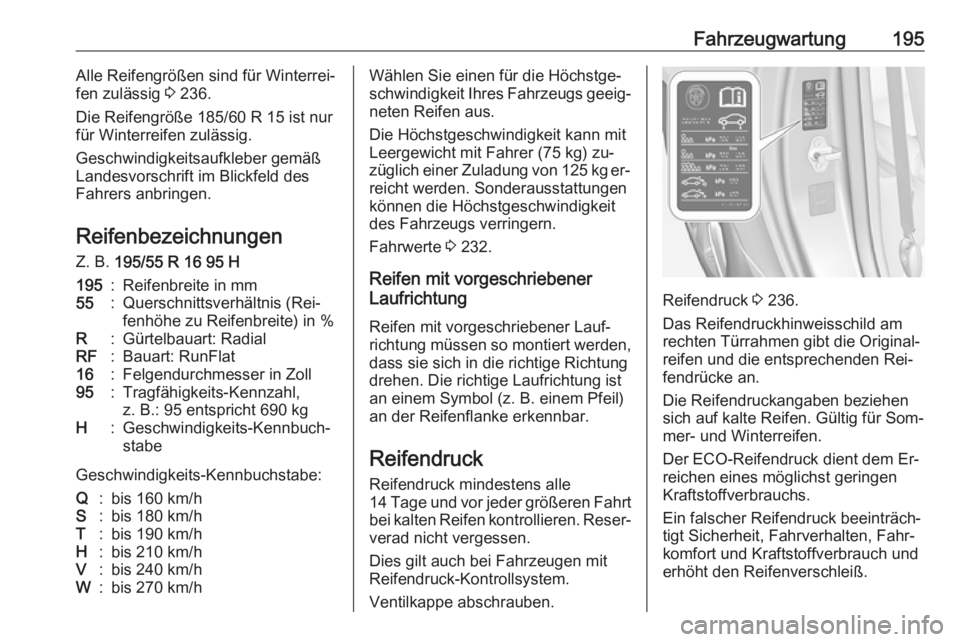

Fahrzeugwartung195Alle Reifengrößen sind für Winterrei‐
fen zulässig 3 236.
Die Reifengröße 185/60 R 15 ist nur
für Winterreifen zulässig.
Geschwindigkeitsaufkleber gemäß
Landesvorschrift im Blickfeld des
Fahrers anbringen.
Reifenbezeichnungen Z. B. 195/55 R 16 95 H195:Reifenbreite in mm55:Querschnittsverhältnis (Rei‐
fenhöhe zu Reifenbreite) in %R:Gürtelbauart: RadialRF:Bauart: RunFlat16:Felgendurchmesser in Zoll95:Tragfähigkeits-Kennzahl,
z. B.: 95 entspricht 690 kgH:Geschwindigkeits-Kennbuch‐
stabe
Geschwindigkeits-Kennbuchstabe:
Q:bis 160 km/hS:bis 180 km/hT:bis 190 km/hH:bis 210 km/hV:bis 240 km/hW:bis 270 km/hWählen Sie einen für die Höchstge‐
schwindigkeit Ihres Fahrzeugs geeig‐
neten Reifen aus.
Die Höchstgeschwindigkeit kann mit
Leergewicht mit Fahrer (75 kg) zu‐ züglich einer Zuladung von 125 kg er‐ reicht werden. Sonderausstattungen
können die Höchstgeschwindigkeit
des Fahrzeugs verringern.
Fahrwerte 3 232.
Reifen mit vorgeschriebener
Laufrichtung
Reifen mit vorgeschriebener Lauf‐
richtung müssen so montiert werden,
dass sie sich in die richtige Richtung
drehen. Die richtige Laufrichtung ist
an einem Symbol (z. B. einem Pfeil)
an der Reifenflanke erkennbar.
Reifendruck Reifendruck mindestens alle
14 Tage und vor jeder größeren Fahrt bei kalten Reifen kontrollieren. Reser‐
verad nicht vergessen.
Dies gilt auch bei Fahrzeugen mit
Reifendruck-Kontrollsystem.
Ventilkappe abschrauben.
Reifendruck 3 236.
Das Reifendruckhinweisschild am rechten Türrahmen gibt die Original‐
reifen und die entsprechenden Rei‐
fendrücke an.
Die Reifendruckangaben beziehen
sich auf kalte Reifen. Gültig für Som‐
mer- und Winterreifen.
Der ECO-Reifendruck dient dem Er‐
reichen eines möglichst geringen
Kraftstoffverbrauchs.
Ein falscher Reifendruck beeinträch‐
tigt Sicherheit, Fahrverhalten, Fahr‐
komfort und Kraftstoffverbrauch und
erhöht den Reifenverschleiß.

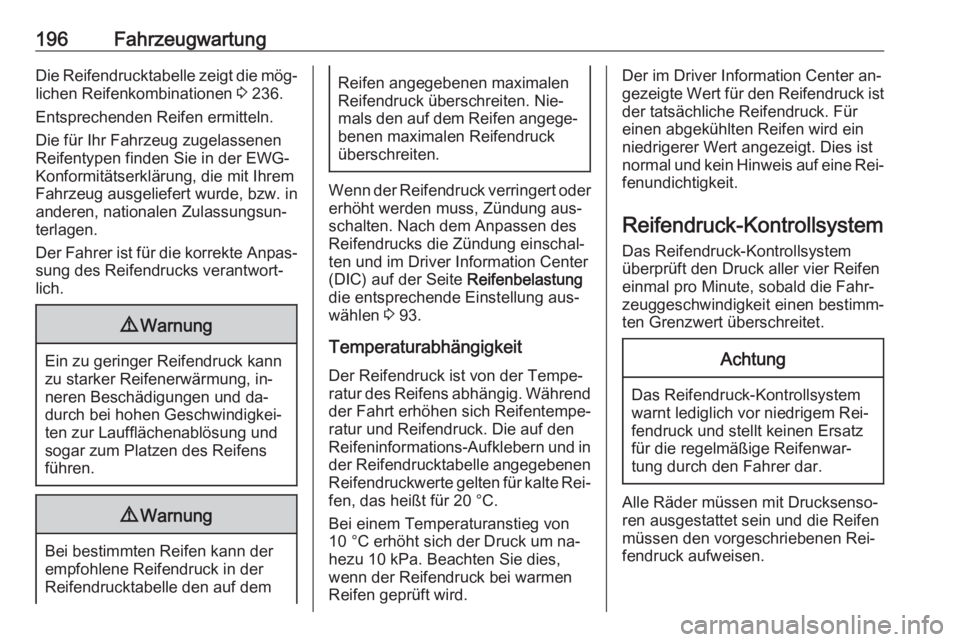

196FahrzeugwartungDie Reifendrucktabelle zeigt die mög‐lichen Reifenkombinationen 3 236.
Entsprechenden Reifen ermitteln. Die für Ihr Fahrzeug zugelassenen
Reifentypen finden Sie in der EWG-
Konformitätserklärung, die mit Ihrem
Fahrzeug ausgeliefert wurde, bzw. in
anderen, nationalen Zulassungsun‐
terlagen.
Der Fahrer ist für die korrekte Anpas‐ sung des Reifendrucks verantwort‐
lich.9 Warnung
Ein zu geringer Reifendruck kann
zu starker Reifenerwärmung, in‐
neren Beschädigungen und da‐
durch bei hohen Geschwindigkei‐
ten zur Laufflächenablösung und
sogar zum Platzen des Reifens
führen.
9 Warnung
Bei bestimmten Reifen kann der
empfohlene Reifendruck in der
Reifendrucktabelle den auf dem
Reifen angegebenen maximalen
Reifendruck überschreiten. Nie‐
mals den auf dem Reifen angege‐ benen maximalen Reifendruck
überschreiten.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung aus‐
schalten. Nach dem Anpassen des
Reifendrucks die Zündung einschal‐ ten und im Driver Information Center
(DIC) auf der Seite Reifenbelastung
die entsprechende Einstellung aus‐
wählen 3 93.
Temperaturabhängigkeit Der Reifendruck ist von der Tempe‐
ratur des Reifens abhängig. Während
der Fahrt erhöhen sich Reifentempe‐
ratur und Reifendruck. Die auf den
Reifeninformations-Aufklebern und in der Reifendrucktabelle angegebenen Reifendruckwerte gelten für kalte Rei‐
fen, das heißt für 20 °C.
Bei einem Temperaturanstieg von
10 °C erhöht sich der Druck um na‐
hezu 10 kPa. Beachten Sie dies,
wenn der Reifendruck bei warmen
Reifen geprüft wird.
Der im Driver Information Center an‐
gezeigte Wert für den Reifendruck ist
der tatsächliche Reifendruck. Für
einen abgekühlten Reifen wird ein
niedrigerer Wert angezeigt. Dies ist
normal und kein Hinweis auf eine Rei‐ fenundichtigkeit.
Reifendruck-Kontrollsystem
Das Reifendruck-Kontrollsystem
überprüft den Druck aller vier Reifen
einmal pro Minute, sobald die Fahr‐
zeuggeschwindigkeit einen bestimm‐
ten Grenzwert überschreitet.Achtung
Das Reifendruck-Kontrollsystem
warnt lediglich vor niedrigem Rei‐ fendruck und stellt keinen Ersatzfür die regelmäßige Reifenwar‐
tung durch den Fahrer dar.
Alle Räder müssen mit Drucksenso‐
ren ausgestattet sein und die Reifen
müssen den vorgeschriebenen Rei‐
fendruck aufweisen.

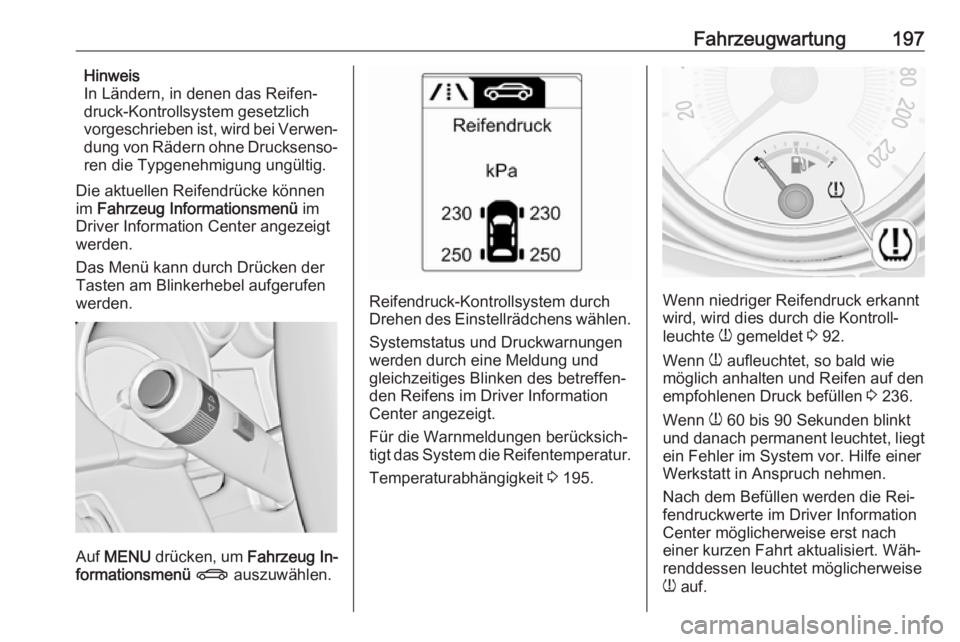

Fahrzeugwartung197Hinweis
In Ländern, in denen das Reifen‐
druck-Kontrollsystem gesetzlich
vorgeschrieben ist, wird bei Verwen‐
dung von Rädern ohne Drucksenso‐
ren die Typgenehmigung ungültig.
Die aktuellen Reifendrücke können
im Fahrzeug Informationsmenü im
Driver Information Center angezeigt
werden.
Das Menü kann durch Drücken der
Tasten am Blinkerhebel aufgerufen
werden.
Auf MENU drücken, um Fahrzeug In‐
formationsmenü X auszuwählen.
Reifendruck-Kontrollsystem durch
Drehen des Einstellrädchens wählen.
Systemstatus und Druckwarnungen
werden durch eine Meldung und gleichzeitiges Blinken des betreffen‐
den Reifens im Driver Information
Center angezeigt.
Für die Warnmeldungen berücksich‐ tigt das System die Reifentemperatur.
Temperaturabhängigkeit 3 195.Wenn niedriger Reifendruck erkannt
wird, wird dies durch die Kontroll‐
leuchte w gemeldet 3 92.
Wenn w aufleuchtet, so bald wie
möglich anhalten und Reifen auf den
empfohlenen Druck befüllen 3 236.
Wenn w 60 bis 90 Sekunden blinkt
und danach permanent leuchtet, liegt
ein Fehler im System vor. Hilfe einer
Werkstatt in Anspruch nehmen.
Nach dem Befüllen werden die Rei‐
fendruckwerte im Driver Information Center möglicherweise erst nach
einer kurzen Fahrt aktualisiert. Wäh‐ renddessen leuchtet möglicherweise
w auf.

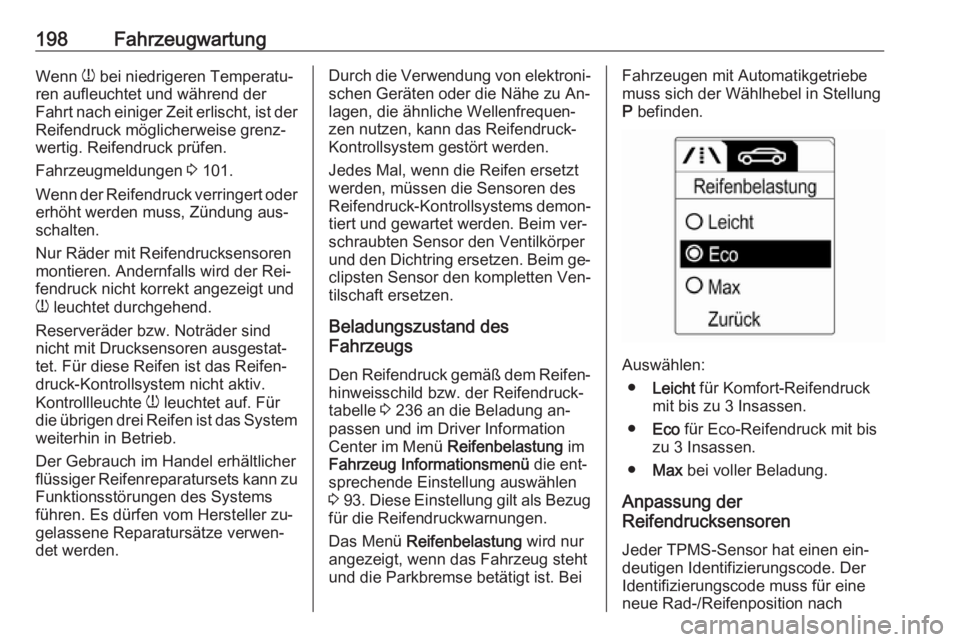

198FahrzeugwartungWenn w bei niedrigeren Temperatu‐
ren aufleuchtet und während der
Fahrt nach einiger Zeit erlischt, ist der
Reifendruck möglicherweise grenz‐
wertig. Reifendruck prüfen.
Fahrzeugmeldungen 3 101.
Wenn der Reifendruck verringert oder
erhöht werden muss, Zündung aus‐
schalten.
Nur Räder mit Reifendrucksensoren
montieren. Andernfalls wird der Rei‐
fendruck nicht korrekt angezeigt und
w leuchtet durchgehend.
Reserveräder bzw. Noträder sind
nicht mit Drucksensoren ausgestat‐
tet. Für diese Reifen ist das Reifen‐ druck-Kontrollsystem nicht aktiv.
Kontrollleuchte w leuchtet auf. Für
die übrigen drei Reifen ist das System weiterhin in Betrieb.
Der Gebrauch im Handel erhältlicher
flüssiger Reifenreparatursets kann zu
Funktionsstörungen des Systems
führen. Es dürfen vom Hersteller zu‐
gelassene Reparatursätze verwen‐
det werden.Durch die Verwendung von elektroni‐ schen Geräten oder die Nähe zu An‐
lagen, die ähnliche Wellenfrequen‐
zen nutzen, kann das Reifendruck-
Kontrollsystem gestört werden.
Jedes Mal, wenn die Reifen ersetzt
werden, müssen die Sensoren des
Reifendruck-Kontrollsystems demon‐
tiert und gewartet werden. Beim ver‐
schraubten Sensor den Ventilkörper
und den Dichtring ersetzen. Beim ge‐ clipsten Sensor den kompletten Ven‐
tilschaft ersetzen.
Beladungszustand des
Fahrzeugs
Den Reifendruck gemäß dem Reifen‐
hinweisschild bzw. der Reifendruck‐
tabelle 3 236 an die Beladung an‐
passen und im Driver Information
Center im Menü Reifenbelastung im
Fahrzeug Informationsmenü die ent‐
sprechende Einstellung auswählen
3 93 . Diese Einstellung gilt als Bezug
für die Reifendruckwarnungen.
Das Menü Reifenbelastung wird nur
angezeigt, wenn das Fahrzeug steht
und die Parkbremse betätigt ist. BeiFahrzeugen mit Automatikgetriebe
muss sich der Wählhebel in Stellung
P befinden.
Auswählen:
● Leicht für Komfort-Reifendruck
mit bis zu 3 Insassen.
● Eco für Eco-Reifendruck mit bis
zu 3 Insassen.
● Max bei voller Beladung.
Anpassung der
Reifendrucksensoren
Jeder TPMS-Sensor hat einen ein‐
deutigen Identifizierungscode. Der
Identifizierungscode muss für eine
neue Rad-/Reifenposition nach
