OPEL ADAM 2016.5 Betriebsanleitung (in German)

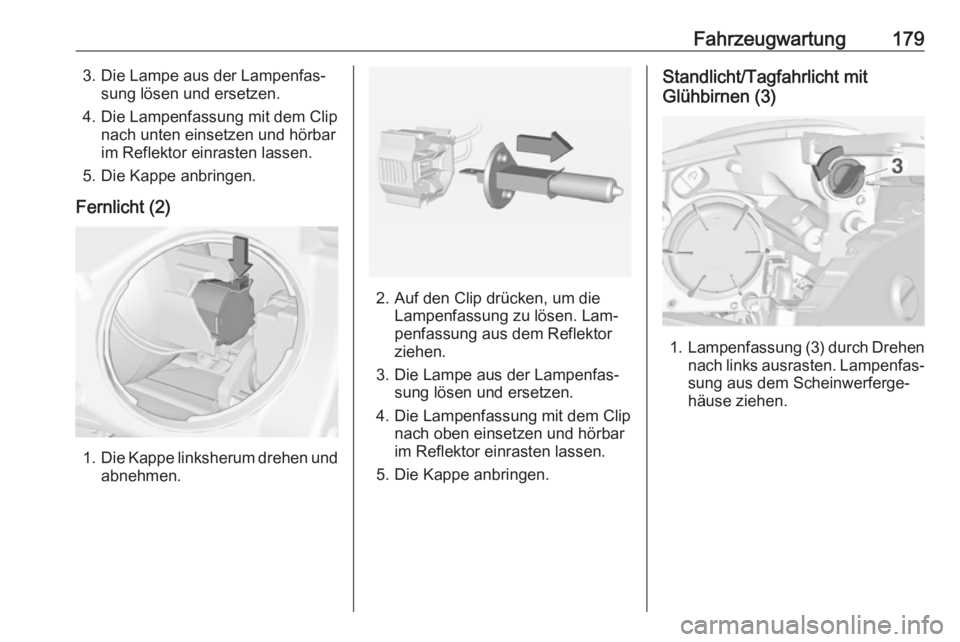

Fahrzeugwartung1793. Die Lampe aus der Lampenfas‐sung lösen und ersetzen.
4. Die Lampenfassung mit dem Clip nach unten einsetzen und hörbar
im Reflektor einrasten lassen.
5. Die Kappe anbringen.
Fernlicht (2)
1. Die Kappe linksherum drehen und
abnehmen.
2. Auf den Clip drücken, um die Lampenfassung zu lösen. Lam‐
penfassung aus dem Reflektor
ziehen.
3. Die Lampe aus der Lampenfas‐ sung lösen und ersetzen.
4. Die Lampenfassung mit dem Clip nach oben einsetzen und hörbar
im Reflektor einrasten lassen.
5. Die Kappe anbringen.
Standlicht/Tagfahrlicht mit
Glühbirnen (3)
1. Lampenfassung (3) durch Drehen
nach links ausrasten. Lampenfas‐
sung aus dem Scheinwerferge‐
häuse ziehen.

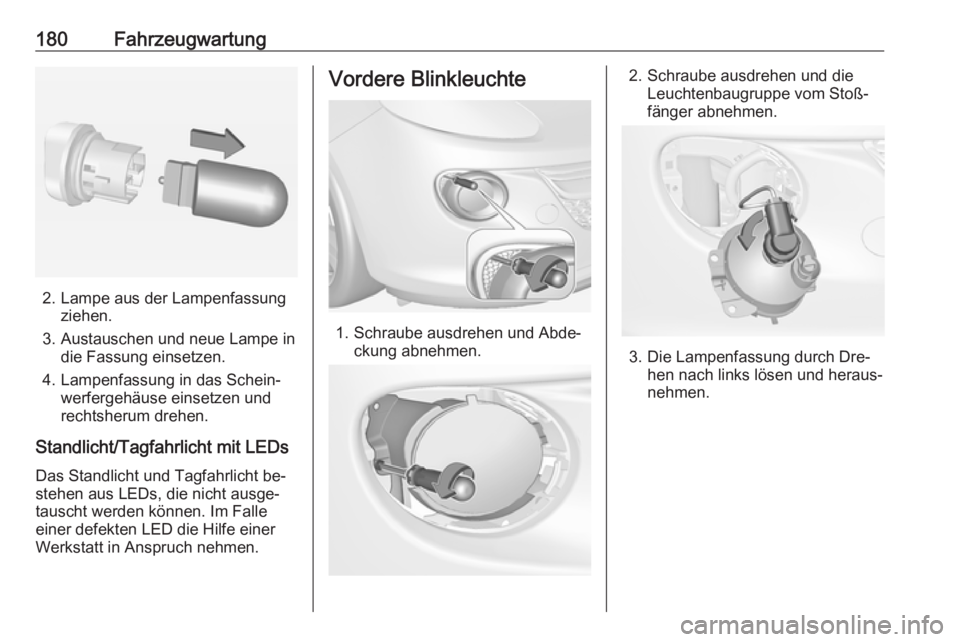

180Fahrzeugwartung
2. Lampe aus der Lampenfassungziehen.
3. Austauschen und neue Lampe in die Fassung einsetzen.
4. Lampenfassung in das Schein‐ werfergehäuse einsetzen und
rechtsherum drehen.
Standlicht/Tagfahrlicht mit LEDs
Das Standlicht und Tagfahrlicht be‐
stehen aus LEDs, die nicht ausge‐
tauscht werden können. Im Falle
einer defekten LED die Hilfe einer
Werkstatt in Anspruch nehmen.
Vordere Blinkleuchte
1. Schraube ausdrehen und Abde‐ ckung abnehmen.
2. Schraube ausdrehen und die Leuchtenbaugruppe vom Stoß‐
fänger abnehmen.
3. Die Lampenfassung durch Dre‐ hen nach links lösen und heraus‐
nehmen.

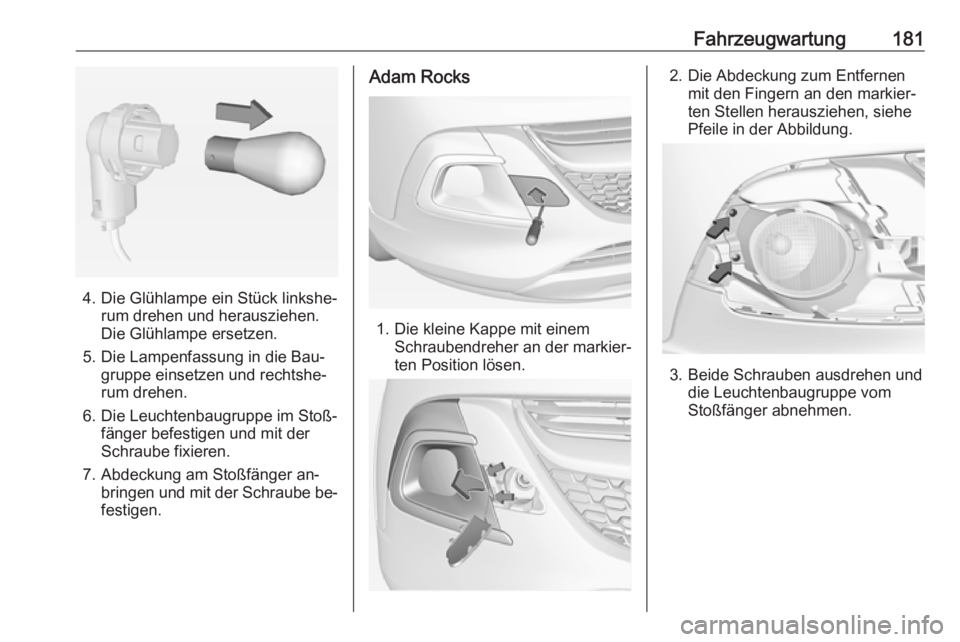

Fahrzeugwartung181
4. Die Glühlampe ein Stück linkshe‐rum drehen und herausziehen.
Die Glühlampe ersetzen.
5. Die Lampenfassung in die Bau‐ gruppe einsetzen und rechtshe‐
rum drehen.
6. Die Leuchtenbaugruppe im Stoß‐ fänger befestigen und mit der
Schraube fixieren.
7. Abdeckung am Stoßfänger an‐ bringen und mit der Schraube be‐festigen.
Adam Rocks
1. Die kleine Kappe mit einem Schraubendreher an der markier‐
ten Position lösen.
2. Die Abdeckung zum Entfernen mit den Fingern an den markier‐
ten Stellen herausziehen, siehe
Pfeile in der Abbildung.
3. Beide Schrauben ausdrehen und die Leuchtenbaugruppe vom
Stoßfänger abnehmen.

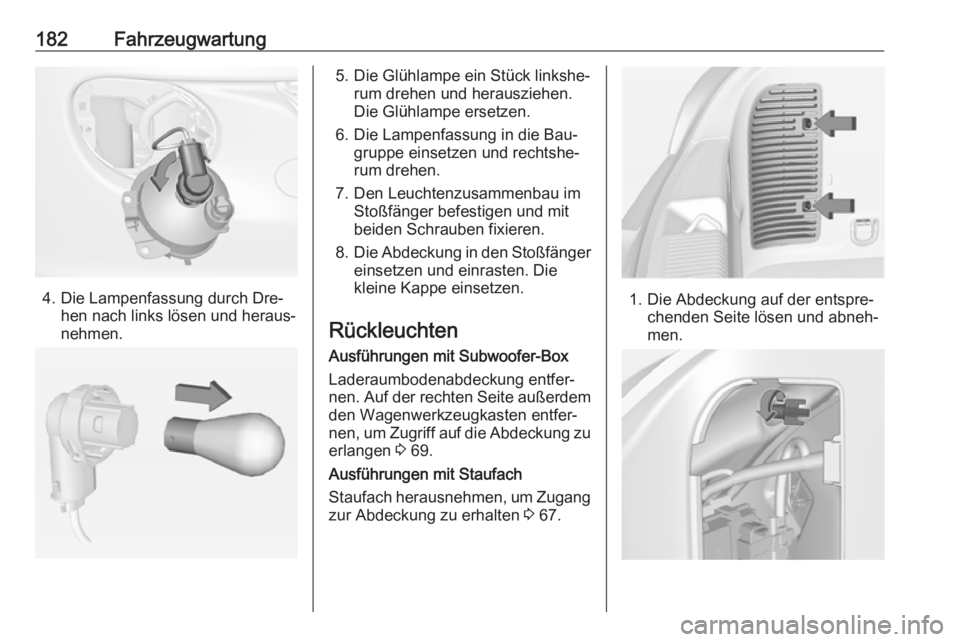

182Fahrzeugwartung
4. Die Lampenfassung durch Dre‐hen nach links lösen und heraus‐
nehmen.
5. Die Glühlampe ein Stück linkshe‐ rum drehen und herausziehen.
Die Glühlampe ersetzen.
6. Die Lampenfassung in die Bau‐ gruppe einsetzen und rechtshe‐
rum drehen.
7. Den Leuchtenzusammenbau im Stoßfänger befestigen und mit
beiden Schrauben fixieren.
8. Die Abdeckung in den Stoßfänger
einsetzen und einrasten. Die
kleine Kappe einsetzen.
Rückleuchten Ausführungen mit Subwoofer-Box
Laderaumbodenabdeckung entfer‐
nen. Auf der rechten Seite außerdem den Wagenwerkzeugkasten entfer‐
nen, um Zugriff auf die Abdeckung zu
erlangen 3 69.
Ausführungen mit Staufach
Staufach herausnehmen, um Zugang zur Abdeckung zu erhalten 3 67.
1. Die Abdeckung auf der entspre‐
chenden Seite lösen und abneh‐
men.

Fahrzeugwartung1832. Die Kunststoff-Befestigungsmut‐ter von innen mit der Hand ab‐
schrauben.
3. Die Leuchtenbaugruppe vorsich‐ tig aus den Aussparungen ziehen
und herausnehmen.
4. Die Lampenfassung linksherum drehen und herausnehmen. Fol‐
gende Glühlampen ggf. heraus‐
ziehen und auswechseln:
Blinkleuchte 1
Rückleuchte 2
Rückleuchte/Bremsleuchte 3
Wenn Rückleuchte 2 und Rück‐
leuchte/Bremslicht 3 LED-Leuch‐
ten sind, für den Austausch die
Hilfe einer Werkstatt in Anspruch
nehmen.
5. Lampenfassung durch Drehen nach rechts in das Rückleuchten‐
gehäuse einsetzen. Darauf ach‐
ten, dass die Kabel in den Kabel‐
führungen bleiben.
Den Leuchtenzusammenbau mit
den Haltestiften in die Aussparun‐
gen der Fahrzeugkarosserie ein‐
setzen und die Kunststoffsiche‐
rungsmutter vom Laderauminne‐
ren aus festziehen. Den Dichtring
über die Aussparung im Leucht‐
engehäuse ziehen.
Abdeckung schließen und einras‐ ten.

184FahrzeugwartungRückfahrlicht/
Nebelschlussleuchte
Das Rückfahrlicht befindet sich auf
der rechten Seite des Stoßfängers, und die Nebelschlussleuchte befindet sich an der linken Seite des Stoßfän‐
gers.
Die Beschreibung des Glühlampen‐
wechsels ist für beide Leuchten iden‐
tisch.
1. Schraube ausdrehen und Abde‐ ckung abnehmen.
2. Schraube ausdrehen und die Leuchtenbaugruppe vom Stoß‐fänger abnehmen.
3. Die Lampenfassung durch Dre‐ hen nach links lösen und heraus‐
nehmen.
4. Die Glühlampe ein Stück linkshe‐ rum drehen und herausziehen.
Die Glühlampe ersetzen.
5. Die Lampenfassung in die Bau‐ gruppe einsetzen und rechtshe‐
rum drehen.
6. Die Leuchtenbaugruppe im Stoß‐ fänger ersetzen und mit derSchraube fixieren.
7. Abdeckung am Stoßfänger an‐ bringen und mit der Schraube be‐festigen.

Fahrzeugwartung185Adam Rocks
1. Die Abdeckung zum Entfernenmit der Hand an der markierten
Stelle herausziehen, siehe Pfeil in
der Abbildung.
2. Beide Schrauben ausdrehen und die Leuchtenbaugruppe vom
Stoßfänger abnehmen.
3. Die Lampenfassung durch Dre‐ hen nach links lösen und heraus‐
nehmen.
4. Die Glühlampe ein Stück linkshe‐ rum drehen und herausziehen.
Die Glühlampe ersetzen.
5. Die Lampenfassung in die Bau‐ gruppe einsetzen und rechtshe‐
rum drehen.
6. Den Leuchtenzusammenbau im Stoßfänger befestigen und mit
beiden Schrauben fixieren.
7. Die Abdeckung in den Stoßfänger
einsetzen und einrasten.

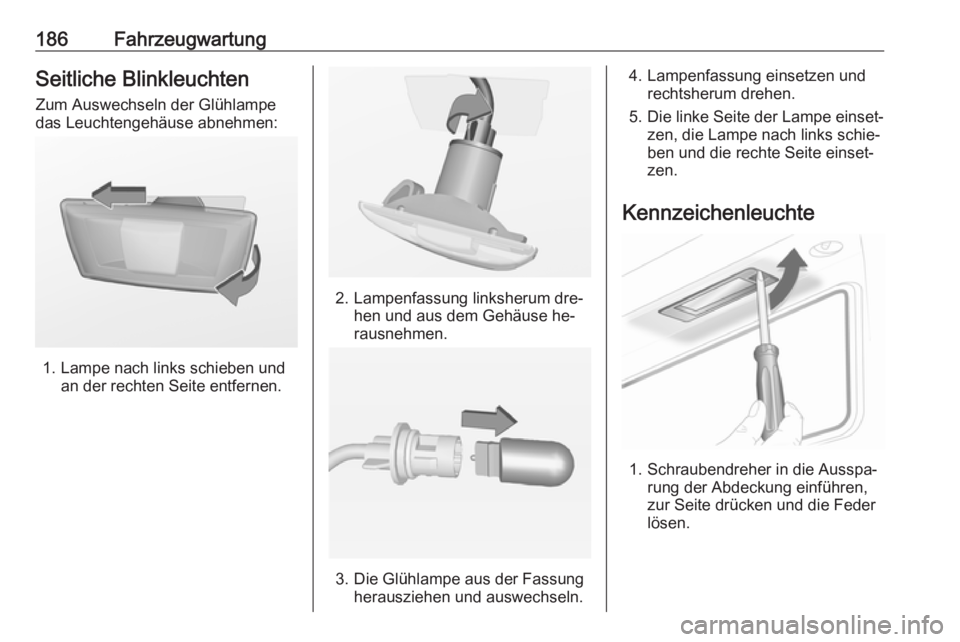

186FahrzeugwartungSeitliche BlinkleuchtenZum Auswechseln der Glühlampe
das Leuchtengehäuse abnehmen:
1. Lampe nach links schieben und an der rechten Seite entfernen.
2. Lampenfassung linksherum dre‐hen und aus dem Gehäuse he‐
rausnehmen.
3. Die Glühlampe aus der Fassung herausziehen und auswechseln.
4. Lampenfassung einsetzen undrechtsherum drehen.
5. Die linke Seite der Lampe einset‐ zen, die Lampe nach links schie‐
ben und die rechte Seite einset‐
zen.
Kennzeichenleuchte
1. Schraubendreher in die Ausspa‐ rung der Abdeckung einführen,
zur Seite drücken und die Feder
lösen.

Fahrzeugwartung187
2. Leuchte nach unten herausneh‐men; dabei nicht am Kabel zie‐
hen.
3. Lampenfassung durch Drehen nach links aus dem Leuchtenge‐
häuse herausnehmen.
4. Die Glühlampe aus der Fassung herausziehen und auswechseln.
5. Lampenfassung in das Leuchten‐ gehäuse einsetzen und rechtshe‐rum drehen.
6. Lampe in den Stoßfänger einset‐ zen und einrasten lassen.
Innenleuchten Innenleuchte, Leseleuchten
Lampenwechsel von einer Werkstatt
durchführen lassen.
Laderaumleuchte Lampenwechsel von einer Werkstatt
durchführen lassen.
Deckenleuchte
Lampenwechsel von einer Werkstatt
durchführen lassen.Ambientebeleuchtung
Lampenwechsel von einer Werkstatt
durchführen lassen.
Sternenlicht
Lampenwechsel von einer Werkstatt
durchführen lassen.
Instrumententafelbeleuch‐
tung
Lampenwechsel von einer Werkstatt
durchführen lassen.

188FahrzeugwartungElektrische AnlageSicherungen Ersatz entsprechend der Beschrif‐
tung auf der defekten Sicherung
durchführen.
Das Fahrzeug verfügt über zwei Si‐
cherungskästen:
● im vorderen linken Bereich des Motorraums,
● in Linkslenkern hinter dem Licht‐ schalter bzw. in Rechtslenkernhinter dem Handschuhfach.
Vor Auswechseln einer Sicherung be‐ treffenden Schalter und Zündung
ausschalten.Es gibt verschiedene Arten von Si‐
cherungen im Fahrzeug.
Je nach Ausführung lässt sich eine
durchgebrannte Sicherung anhand
des geschmolzenen Drahtes erken‐
nen. Sicherung nur dann ersetzen,
wenn die Ursache für die Störung be‐
hoben wurde.
Einige Funktionen können durch
mehrere Sicherungen abgesichert
sein.
Sicherungen können auch ohne Vor‐
handensein einer Funktion einge‐
steckt sein.
Sicherungszieher
Im Sicherungskasten des Motor‐
raums kann ein Sicherungszieher un‐
tergebracht sein.
Den Sicherungszieher von oben auf
die verschiedenen Arten von Siche‐
rungen stecken und die Sicherung
herausziehen.
