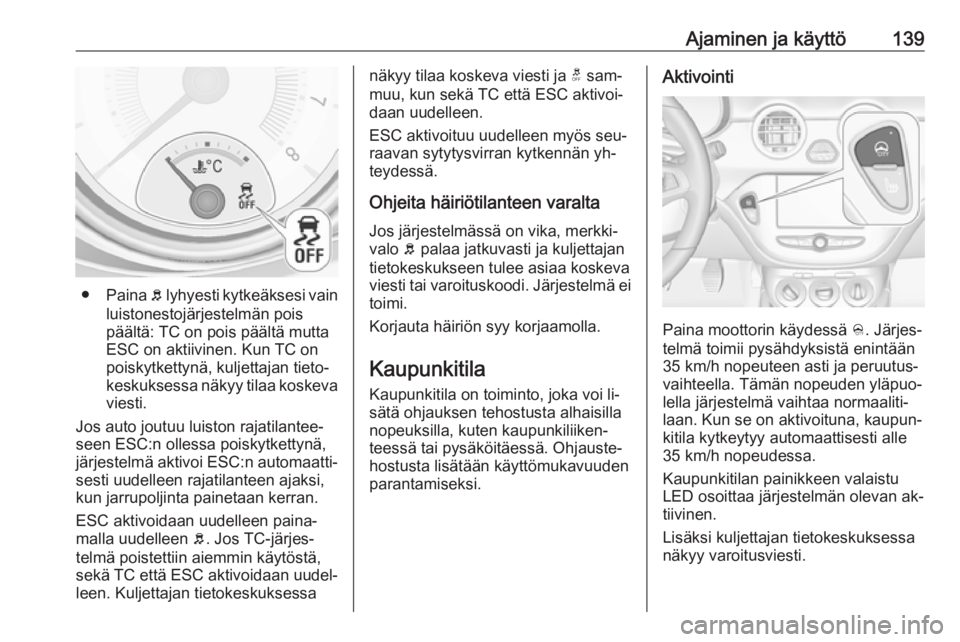

Ajaminen ja käyttö139
●Paina b lyhyesti kytkeäksesi vain
luistonestojärjestelmän pois
päältä: TC on pois päältä mutta
ESC on aktiivinen. Kun TC on
poiskytkettynä, kuljettajan tieto‐
keskuksessa näkyy tilaa koskeva
viesti.
Jos auto joutuu luiston rajatilantee‐
seen ESC:n ollessa poiskytkettynä,
järjestelmä aktivoi ESC:n automaatti‐ sesti uudelleen rajatilanteen ajaksi,
kun jarrupoljinta painetaan kerran.
ESC aktivoidaan uudelleen paina‐
malla uudelleen b. Jos TC-järjes‐
telmä poistettiin aiemmin käytöstä,
sekä TC että ESC aktivoidaan uudel‐ leen. Kuljettajan tietokeskuksessa
näkyy tilaa koskeva viesti ja t sam‐
muu, kun sekä TC että ESC aktivoi‐
daan uudelleen.
ESC aktivoituu uudelleen myös seu‐
raavan sytytysvirran kytkennän yh‐
teydessä.
Ohjeita häiriötilanteen varalta
Jos järjestelmässä on vika, merkki‐
valo b palaa jatkuvasti ja kuljettajan
tietokeskukseen tulee asiaa koskeva
viesti tai varoituskoodi. Järjestelmä ei toimi.
Korjauta häiriön syy korjaamolla.
Kaupunkitila
Kaupunkitila on toiminto, joka voi li‐
sätä ohjauksen tehostusta alhaisilla
nopeuksilla, kuten kaupunkiliiken‐
teessä tai pysäköitäessä. Ohjauste‐ hostusta lisätään käyttömukavuuden
parantamiseksi.Aktivointi
Paina moottorin käydessä B. Järjes‐
telmä toimii pysähdyksistä enintään
35 km/h nopeuteen asti ja peruutus‐
vaihteella. Tämän nopeuden yläpuo‐
lella järjestelmä vaihtaa normaaliti‐
laan. Kun se on aktivoituna, kaupun‐
kitila kytkeytyy automaattisesti alle
35 km/h nopeudessa.
Kaupunkitilan painikkeen valaistu
LED osoittaa järjestelmän olevan ak‐
tiivinen.
Lisäksi kuljettajan tietokeskuksessa
näkyy varoitusviesti.

140Ajaminen ja käyttöKaupunkitila pysyy aktiivisena Autos‐
top-toiminnon aikana, mutta se toimii
vain moottorin käydessä.
Stop-start-järjestelmä 3 127.
Poiskytkentä
Paina B; painikkeen LED-merkkivalo
sammuu ja kuljettajan tietokeskuk‐
seen tulee ilmoitus.
Aina moottorin käynnistyessä kau‐
punkitila on pois käytöstä.
Ohjeita häiriötilanteen varalta
Jos järjestelmässä on vika, c palaa
ja kuljettajan tietokeskuksessa näyte‐ tään viesti.
Auton viestit 3 95.
Järjestelmän kalibrointi
Jos merkkivalot c ja b palavat yhtai‐
kaa, ohjaustehostinjärjestelmä on ka‐
libroitava. Näin voi käydä esim. kään‐ nettäessä ohjauspyörää yksi kierros
sytytysvirta katkaistuna. Tällöin syty‐
tysvirta on kytkettävä ja ohjauspyörä
käännettävä kerran ääriasennosta
toiseen.
Jos merkkivalot c ja b eivät sammu
kalibroinnin jälkeen, käänny korjaa‐
mon puoleen.Kuljettajan
apujärjestelmät9 Varoitus
Kuljettajan apujärjestelmät on ke‐
hitetty kuljettajan tueksi, ei korvaa‐
maan kuljettajan tarkkaavaisuutta.
Kuljettajalla on autoa ajaessaan
täysi vastuu.
Vallitsevat liikenneolosuhteet on
aina huomioitava kuljettajan apu‐
järjestelmiä käytettäessä.
Vakionopeussäädin
Vakionopeussäädin voi tallentaa ja yl‐ läpitää nopeuksia noin 30 km/h no‐
peudesta auton maksiminopeuteen.
Tallennetuista nopeuksista voidaan
poiketa ajettaessa ylä- tai alamäkeen.
Turvallisuussyistä vakionopeuden‐
säädin voidaan aktivoida vasta kun
jarrupoljinta on painettu kerran. Akti‐
vointi ykkösvaihteella ei ole mahdol‐
lista.

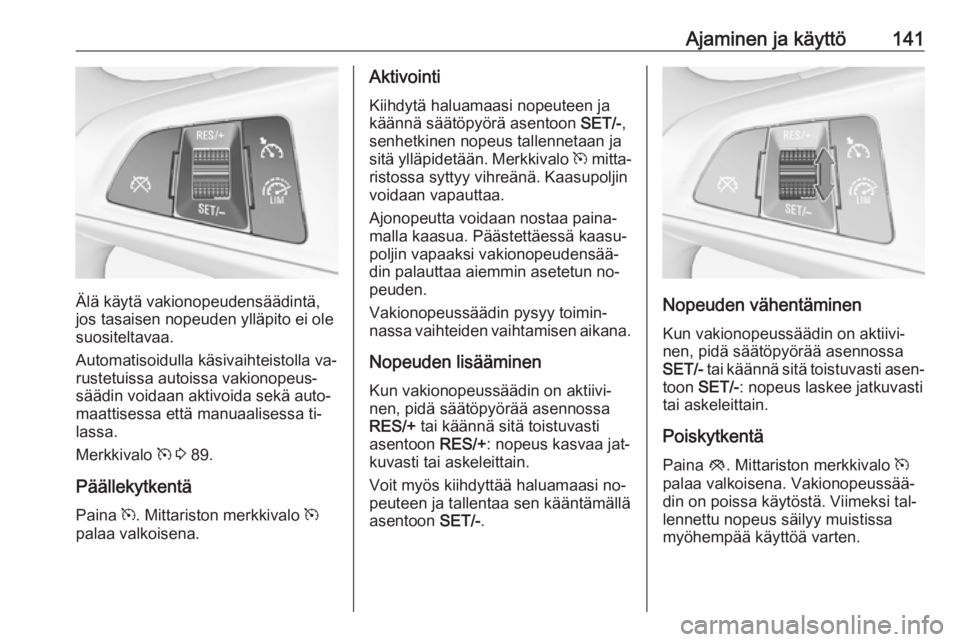

Ajaminen ja käyttö141
Älä käytä vakionopeudensäädintä,
jos tasaisen nopeuden ylläpito ei ole
suositeltavaa.
Automatisoidulla käsivaihteistolla va‐
rustetuissa autoissa vakionopeus‐
säädin voidaan aktivoida sekä auto‐
maattisessa että manuaalisessa ti‐
lassa.
Merkkivalo m 3 89.
Päällekytkentä
Paina m. Mittariston merkkivalo m
palaa valkoisena.
Aktivointi
Kiihdytä haluamaasi nopeuteen ja
käännä säätöpyörä asentoon SET/-,
senhetkinen nopeus tallennetaan ja
sitä ylläpidetään. Merkkivalo m mitta‐
ristossa syttyy vihreänä. Kaasupoljin
voidaan vapauttaa.
Ajonopeutta voidaan nostaa paina‐
malla kaasua. Päästettäessä kaasu‐
poljin vapaaksi vakionopeudensää‐
din palauttaa aiemmin asetetun no‐
peuden.
Vakionopeussäädin pysyy toimin‐
nassa vaihteiden vaihtamisen aikana.
Nopeuden lisääminen Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
RES/+ tai käännä sitä toistuvasti
asentoon RES/+: nopeus kasvaa jat‐
kuvasti tai askeleittain.
Voit myös kiihdyttää haluamaasi no‐
peuteen ja tallentaa sen kääntämällä
asentoon SET/-.
Nopeuden vähentäminen
Kun vakionopeussäädin on aktiivi‐
nen, pidä säätöpyörää asennossa
SET/- tai käännä sitä toistuvasti asen‐
toon SET/- : nopeus laskee jatkuvasti
tai askeleittain.
Poiskytkentä
Paina y. Mittariston merkkivalo m
palaa valkoisena. Vakionopeussää‐
din on poissa käytöstä. Viimeksi tal‐
lennettu nopeus säilyy muistissa
myöhempää käyttöä varten.

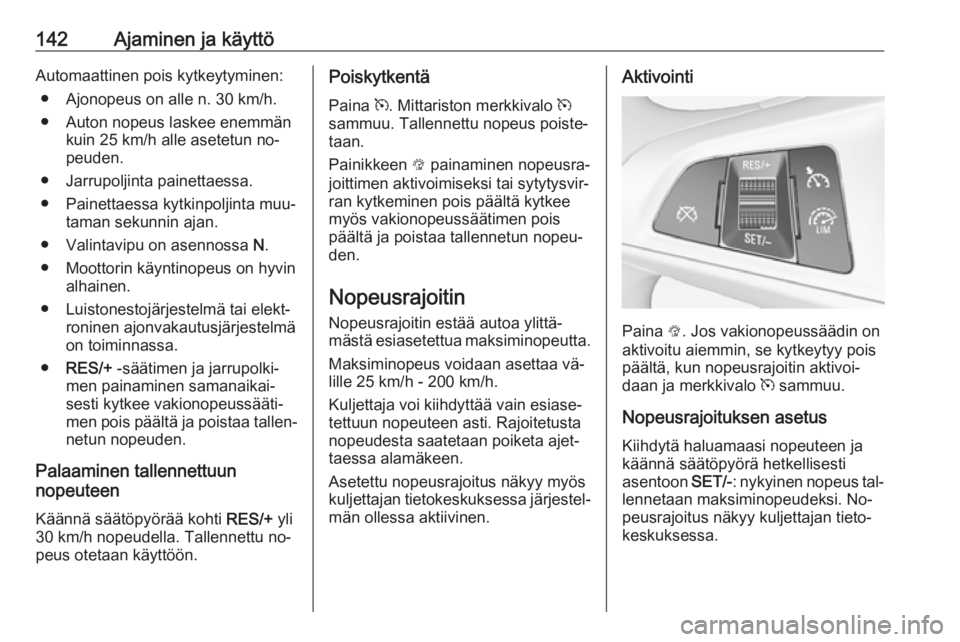

142Ajaminen ja käyttöAutomaattinen pois kytkeytyminen:● Ajonopeus on alle n. 30 km/h.
● Auton nopeus laskee enemmän kuin 25 km/h alle asetetun no‐
peuden.
● Jarrupoljinta painettaessa.
● Painettaessa kytkinpoljinta muu‐ taman sekunnin ajan.
● Valintavipu on asennossa N.
● Moottorin käyntinopeus on hyvin alhainen.
● Luistonestojärjestelmä tai elekt‐ roninen ajonvakautusjärjestelmä
on toiminnassa.
● RES/+ -säätimen ja jarrupolki‐
men painaminen samanaikai‐ sesti kytkee vakionopeussääti‐men pois päältä ja poistaa tallen‐ netun nopeuden.
Palaaminen tallennettuun
nopeuteen
Käännä säätöpyörää kohti RES/+ yli
30 km/h nopeudella. Tallennettu no‐
peus otetaan käyttöön.Poiskytkentä
Paina m. Mittariston merkkivalo m
sammuu. Tallennettu nopeus poiste‐
taan.
Painikkeen L painaminen nopeusra‐
joittimen aktivoimiseksi tai sytytysvir‐
ran kytkeminen pois päältä kytkee
myös vakionopeussäätimen pois
päältä ja poistaa tallennetun nopeu‐ den.
Nopeusrajoitin Nopeusrajoitin estää autoa ylittä‐
mästä esiasetettua maksiminopeutta.
Maksiminopeus voidaan asettaa vä‐
lille 25 km/h - 200 km/h.
Kuljettaja voi kiihdyttää vain esiase‐
tettuun nopeuteen asti. Rajoitetusta
nopeudesta saatetaan poiketa ajet‐
taessa alamäkeen.
Asetettu nopeusrajoitus näkyy myös
kuljettajan tietokeskuksessa järjestel‐
män ollessa aktiivinen.Aktivointi
Paina L. Jos vakionopeussäädin on
aktivoitu aiemmin, se kytkeytyy pois
päältä, kun nopeusrajoitin aktivoi‐
daan ja merkkivalo m sammuu.
Nopeusrajoituksen asetus Kiihdytä haluamaasi nopeuteen ja
käännä säätöpyörä hetkellisesti
asentoon SET/-: nykyinen nopeus tal‐
lennetaan maksiminopeudeksi. No‐
peusrajoitus näkyy kuljettajan tieto‐
keskuksessa.

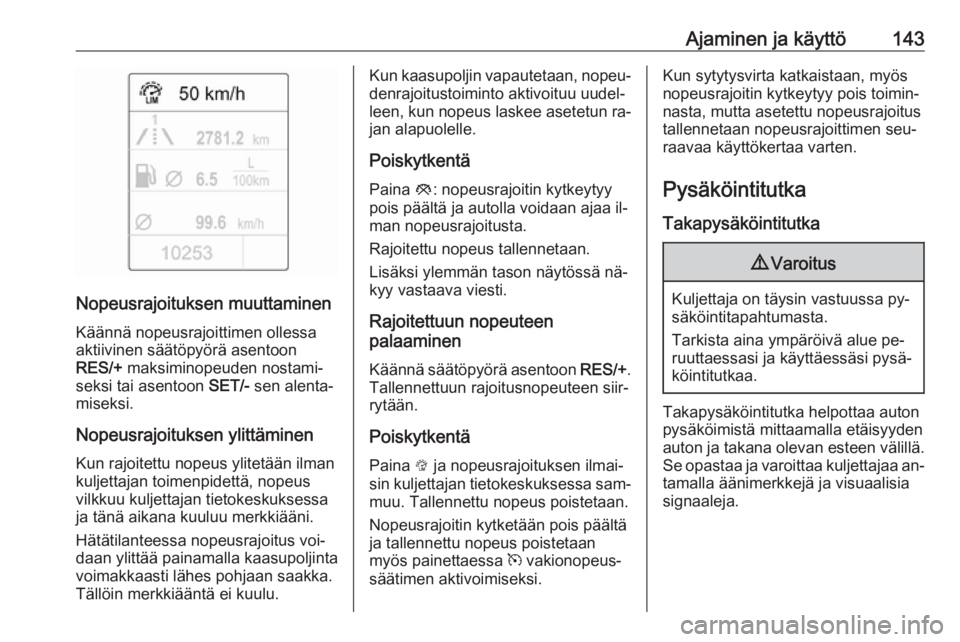

Ajaminen ja käyttö143
Nopeusrajoituksen muuttaminenKäännä nopeusrajoittimen ollessa
aktiivinen säätöpyörä asentoon
RES/+ maksiminopeuden nostami‐
seksi tai asentoon SET/- sen alenta‐
miseksi.
Nopeusrajoituksen ylittäminen
Kun rajoitettu nopeus ylitetään ilman
kuljettajan toimenpidettä, nopeus
vilkkuu kuljettajan tietokeskuksessa
ja tänä aikana kuuluu merkkiääni.
Hätätilanteessa nopeusrajoitus voi‐
daan ylittää painamalla kaasupoljinta
voimakkaasti lähes pohjaan saakka.
Tällöin merkkiääntä ei kuulu.
Kun kaasupoljin vapautetaan, nopeu‐ denrajoitustoiminto aktivoituu uudel‐leen, kun nopeus laskee asetetun ra‐ jan alapuolelle.
Poiskytkentä
Paina y: nopeusrajoitin kytkeytyy
pois päältä ja autolla voidaan ajaa il‐
man nopeusrajoitusta.
Rajoitettu nopeus tallennetaan.
Lisäksi ylemmän tason näytössä nä‐
kyy vastaava viesti.
Rajoitettuun nopeuteen
palaaminen
Käännä säätöpyörä asentoon RES/+.
Tallennettuun rajoitusnopeuteen siir‐
rytään.
Poiskytkentä
Paina L ja nopeusrajoituksen ilmai‐
sin kuljettajan tietokeskuksessa sam‐ muu. Tallennettu nopeus poistetaan.
Nopeusrajoitin kytketään pois päältä
ja tallennettu nopeus poistetaan
myös painettaessa m vakionopeus‐
säätimen aktivoimiseksi.Kun sytytysvirta katkaistaan, myös
nopeusrajoitin kytkeytyy pois toimin‐
nasta, mutta asetettu nopeusrajoitus
tallennetaan nopeusrajoittimen seu‐
raavaa käyttökertaa varten.
Pysäköintitutka
Takapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa py‐
säköintitapahtumasta.
Tarkista aina ympäröivä alue pe‐
ruuttaessasi ja käyttäessäsi pysä‐
köintitutkaa.
Takapysäköintitutka helpottaa auton
pysäköimistä mittaamalla etäisyyden
auton ja takana olevan esteen välillä.
Se opastaa ja varoittaa kuljettajaa an‐ tamalla äänimerkkejä ja visuaalisia
signaaleja.

144Ajaminen ja käyttö
Järjestelmässä on neljä takapusku‐
rissa olevaa ultraäänianturia.
Aktivointi
Kun peruutusvaihde kytketään, jär‐
jestelmä on valmis toimimaan auto‐
maattisesti.
Pysäköintitutkan painikkeessa r
palava LED ilmoittaa järjestelmän olevan toimintavalmiudessa.
Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä mahdollisista auton takana
enintään 1,5 metrin etäisyydellä ole‐
vista vaarallisista esteistä. Äänimerk‐
kien väli lyhenee etäisyyden lyhen‐
tyessä. Etäisyyden alittaessa noin
30 cm äänimerkki on jatkuva.
Lisäksi etäisyys takana oleviin estei‐
siin näytetään muuttuvilla etäisyysvii‐
voilla kuljettajan tietokeskuksessa
3 89 tai varustelusta riippuen värilli‐
sessä infonäytössä 3 94.
Poiskytkentä
Järjestelmä kytkeytyy automaattisesti pois toiminnasta, kun peruutusvaihde
kytketään pois päältä.
Se voidaan kytkeä pois toiminnasta
myös käsin painamalla pysäköintitut‐
kan painiketta r.
Molemmissa tapauksissa painikkeen
LED-valo sammuu.
Ohjeita häiriötilanteen varalta
Häiriötilanteessa tai jos järjestelmä ei hetkellisesti toimi esim. äänekkään
ulkomelun tai muiden häiritsevien te‐
kijöiden takia, painikkeen LED-valo
vilkkuu kolme sekuntia ja sammuu sit‐
ten. Merkkivalo r syttyy mittaris‐
tossa 3 87 ja kuljettajan tietokeskuk‐
sessa näytetään ilmoitus.
Etu- ja takapysäköintitutka9 Varoitus
Kuljettaja on täysin vastuussa py‐
säköintitapahtumasta.
Tarkista aina ympäröivä alue pe‐
ruuttaessasi tai ajaessasi eteen‐
päin, kun käytät pysäköintitutkaa.
Etu- ja takapysäköintitutka mittaa etäisyyden auton ja esteen välillä au‐
ton edessä ja takana. Se opastaa ja
varoittaa kuljettajaa äänimerkeillä ja
näytön avulla.

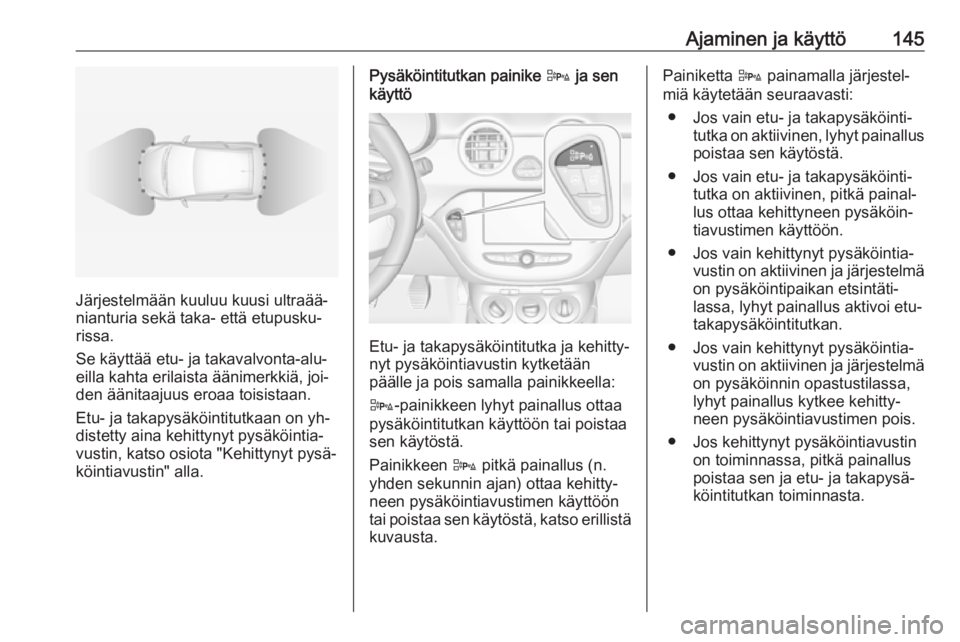

Ajaminen ja käyttö145
Järjestelmään kuuluu kuusi ultraää‐
nianturia sekä taka- että etupusku‐
rissa.
Se käyttää etu- ja takavalvonta-alu‐
eilla kahta erilaista äänimerkkiä, joi‐
den äänitaajuus eroaa toisistaan.
Etu- ja takapysäköintitutkaan on yh‐
distetty aina kehittynyt pysäköintia‐
vustin, katso osiota "Kehittynyt pysä‐
köintiavustin" alla.
Pysäköintitutkan painike D ja sen
käyttö
Etu- ja takapysäköintitutka ja kehitty‐
nyt pysäköintiavustin kytketään
päälle ja pois samalla painikkeella:
D -painikkeen lyhyt painallus ottaa
pysäköintitutkan käyttöön tai poistaa
sen käytöstä.
Painikkeen D pitkä painallus (n.
yhden sekunnin ajan) ottaa kehitty‐ neen pysäköintiavustimen käyttöön
tai poistaa sen käytöstä, katso erillistä
kuvausta.
Painiketta D painamalla järjestel‐
miä käytetään seuraavasti:
● Jos vain etu- ja takapysäköinti‐ tutka on aktiivinen, lyhyt painalluspoistaa sen käytöstä.
● Jos vain etu- ja takapysäköinti‐ tutka on aktiivinen, pitkä painal‐
lus ottaa kehittyneen pysäköin‐ tiavustimen käyttöön.
● Jos vain kehittynyt pysäköintia‐ vustin on aktiivinen ja järjestelmä
on pysäköintipaikan etsintäti‐
lassa, lyhyt painallus aktivoi etu-
takapysäköintitutkan.
● Jos vain kehittynyt pysäköintia‐ vustin on aktiivinen ja järjestelmä
on pysäköinnin opastustilassa,
lyhyt painallus kytkee kehitty‐
neen pysäköintiavustimen pois.
● Jos kehittynyt pysäköintiavustin on toiminnassa, pitkä painallus
poistaa sen ja etu- ja takapysä‐
köintitutkan toiminnasta.

146Ajaminen ja käyttö● Jos eteenpäinajovaihde tai va‐paa-asento on valittu, lyhyt pai‐
nallus ottaa vain etupysäköinti‐
tutkan käyttöön tai poistaa sen
käytöstä.
● Jos peruutusvaihde on valittu, ly‐
hyt painallus ottaa etu- ja takapy‐
säköintitutkan käyttöön tai pois‐
taa sen käytöstä.
Aktivointi
Järjestelmä aktivoituu automaatti‐
sesti enintään 11 km/h ajonopeu‐ dessa.
Pysäköintitutkan painikkeessa D
palava LED ilmoittaa järjestelmän
olevan toimintavalmiudessa.
Jos D kytketään pois käynnistys‐
syklin aikana, etupysäköintitutka kyt‐
keytyy pois päältä. Jos auton nopeus
on jo ylittänyt 25 km/h, pysäköinti‐
tutka aktivoituu uudelleen, kun no‐
peus laskee alle 11 km/h.
Kun järjestelmä poistetaan toimin‐
nasta, painikkeen LED-valo sammuu
ja kuljettajan tietokeskukseen tulee il‐ moitus Pysäköintitutka pois päältä .Äänimerkki
Järjestelmä varoittaa kuljettajaa ääni‐
merkeillä mahdollisista auton edessä
enintään 80 cm:n etäisyydellä ole‐
vista vaarallisista esteistä ja auton ta‐ kana enintään 1,5 metrin etäisyydellä
olevista vaarallisista esteistä.
Riippuen siitä, kumpi auton puoli on lähempänä estettä, autossa kuuluu
varoitussignaaleja vastaavalla puo‐
lella. Äänimerkkien väli lyhenee etäi‐
syyden lyhentyessä. Etäisyyden ol‐
lessa alle noin 30 cm äänimerkki on
jatkuva.
Lisäksi etäisyys esteisiin näytetään
kuljettajan tietokeskuksessa 3 89 tai,
varustelusta riippuen, värillisessä in‐
fonäytössä 3 94.
Etäisyys edessä ja takana oleviin es‐
teisiin näytetään muuttuvilla etäisyys‐ viivoilla kuljettajan tietokeskuksessa.
Etäisyyden osoitus voi estyä, jos esiin
tulee tärkeämpi viesti. Etäisyyden
osoitus näkyy uudestaan viestin pois‐
tamisen jälkeen.

Ajaminen ja käyttö147
Etäisyys esteisiin näytetään värilli‐
sessä infonäytössä värillisillä vyöhyk‐
keillä auton edessä tai takana 3 94.
Poiskytkentä
Järjestelmä kytkeytyy automaattisesti pois päältä, kun ajonopeus ylittää
11 km/h.
Se voidaan kytkeä pois toiminnasta
myös käsin painamalla pysäköintitut‐
kan painiketta D.
Kun järjestelmä poistetaan toimin‐
nasta, painikkeen LED-valo sammuu
ja, jos poiskytkentä on tehty käsin,
kuljettajan tietokeskukseen tulee il‐
moitus Pysäköintitutka pois päältä .
Käsin tehdyn poiskytkennän jälkeen
etu- ja takapysäköintikutka aktivoitu‐
vat uudelleen, jos painetaan D.
Koko järjestelmä voidaan kytkeä pois käsin auton räätälöintivalikossa
infonäytössä. Se pysyy poiskytket‐
tynä sytytysjakson ajan tai kunnes se
kytketään uudelleen päälle räätälöin‐
tivalikossa. Auton räätälöinti 3 98.
Ohjeita häiriötilanteen varalta
Häiriötilanteessa tai jos järjestelmä ei hetkellisesti toimi esim. äänekkäänulkomelun tai muiden häiritsevien te‐
kijöiden takia, kuljettajan tietokeskuk‐
sessa näkyy viesti.
Auton viestit 3 95.
Kehittynyt pysäköintiavustin9 Varoitus
Kuljettaja on täysin vastuussa jär‐
jestelmän ehdottaman pysäköinti‐
paikan hyväksymisestä ja pysä‐
köintitapahtumasta.
Tarkista aina ympärillä oleva alue kaikkiin suuntiin, kun käytät kehit‐
tynyttä pysäköintiavustinta.
Kehittynyt pysäköintiavustin mittaa
pysäköintipaikan pituuden ohittaes‐
saan sen, laskee liikeradan ja ohjaa
automaattisesti auton suuntaiseen tai kohtisuoraan pysäköintipaikkaan.
Ohjeet annetaan kuljettajan tietokes‐
kuksessa 3 89 tai versiosta riippuen
värillisessä infonäytössä 3 94 ja niitä
tukevat äänimerkit.
Kuljettajan täytyy painaa kaasua, jar‐
ruttaa ja vaihtaa vaihdetta, ohjaus ta‐
pahtuu automaattisesti.
Kehittynyt pysäköintiavustin voidaan
kytkeä toimintaan vain ajettaessa
eteenpäin.

148Ajaminen ja käyttöKehittynyt pysäköintiavustin yhdiste‐
tään aina etu- ja takapysäköintitut‐
kaan, ks. edellinen osio. Molemmat
järjestelmät käyttävät samoja etu- ja
takapuskurin antureita.
D -painike ja toimintatapa
Kehittynyt pysäköintiavustin ja etu- ja takapysäköintitutka kytketään päälle
ja pois samalla painikkeella:
D -painikkeen lyhyt painallus ottaa
pysäköintitutkan käyttöön tai poistaa
sen käytöstä.
D -painikkeen pitkä painallus (noin
yhden sekunnin ajan) kytkee kehitty‐
neen pysäköintiavustimen päälle ja
pois päältä, katso erillistä kuvausta
alla.
Painiketta D painamalla järjestel‐
miä käytetään seuraavasti:
● Jos vain etu- ja takapysäköinti‐ tutka on aktiivinen, lyhyt painallus
poistaa sen käytöstä.
● Jos vain etu- ja takapysäköinti‐ tutka on aktiivinen, pitkä painal‐
lus ottaa kehittyneen pysäköin‐
tiavustimen käyttöön.● Jos vain kehittynyt pysäköintia‐ vustin on aktiivinen ja järjestelmä
on pysäköintipaikan etsintäti‐
lassa, lyhyt painallus aktivoi etu-
takapysäköintitutkan.
● Jos vain kehittynyt pysäköintia‐ vustin on aktiivinen ja järjestelmä
on pysäköinnin opastustilassa,
lyhyt painallus kytkee kehitty‐
neen pysäköintiavustimen pois.
● Jos kehittynyt pysäköintiavustin on toiminnassa, pitkä painalluspoistaa sen ja etu- ja takapysä‐
köintitutkan toiminnasta.
● Jos eteenpäinajovaihde tai va‐ paa vaihdeasento on valittu, lyhytpainallus ottaa etupysäköintitut‐
kan käyttöön tai poistaa sen käy‐ töstä.
● Jos peruutusvaihde on valittu, ly‐
hyt painallus ottaa etu- ja takapy‐
säköintitutkan käyttöön tai pois‐
taa sen käytöstä.Aktivointi
Etsittäessä pysäköintipaikkaa järjes‐
telmä on toimintavalmiudessa, kun
D on painettu pitkään.
Järjestelmä tunnistaa ja muistaa kym‐ menen metriä suuntaispysäköinnissä
tai kuusi metriä kohtisuoraan pysä‐
köitäessä pysäköintitutkatilassa.
Järjestelmä voidaan aktivoida enin‐
tään 30 km/h nopeudella ja järjes‐
telmä etsii pysäköintipaikkaa enin‐
tään 30 km/h nopeudella.
