OPEL ADAM 2016.5 Ohjekirja (in Finnish)

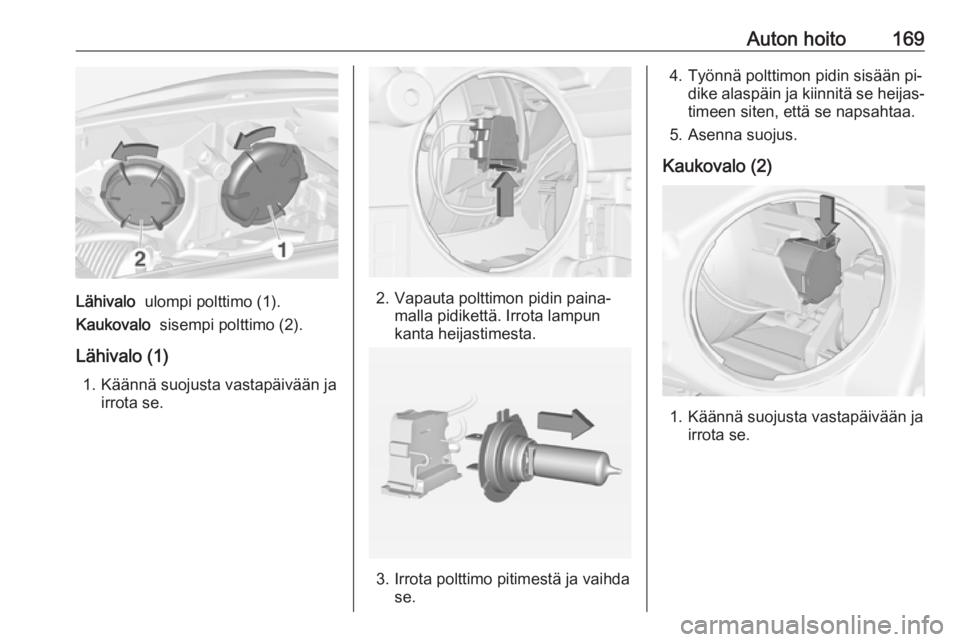

Auton hoito169
Lähivalo ulompi polttimo (1).
Kaukovalo sisempi polttimo (2).
Lähivalo (1) 1. Käännä suojusta vastapäivään ja irrota se.2. Vapauta polttimon pidin paina‐ malla pidikettä. Irrota lampun
kanta heijastimesta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Työnnä polttimon pidin sisään pi‐dike alaspäin ja kiinnitä se heijas‐
timeen siten, että se napsahtaa.
5. Asenna suojus.
Kaukovalo (2)
1. Käännä suojusta vastapäivään ja irrota se.

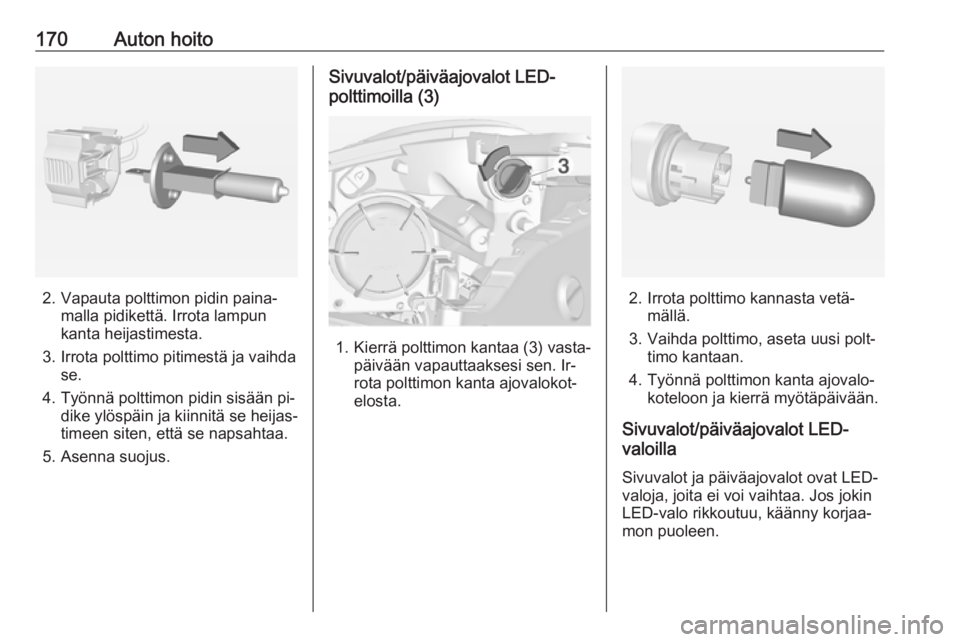

170Auton hoito
2. Vapauta polttimon pidin paina‐malla pidikettä. Irrota lampun
kanta heijastimesta.
3. Irrota polttimo pitimestä ja vaihda se.
4. Työnnä polttimon pidin sisään pi‐ dike ylöspäin ja kiinnitä se heijas‐
timeen siten, että se napsahtaa.
5. Asenna suojus.
Sivuvalot/päiväajovalot LED-
polttimoilla (3)
1. Kierrä polttimon kantaa (3) vasta‐ päivään vapauttaaksesi sen. Ir‐
rota polttimon kanta ajovalokot‐
elosta.
2. Irrota polttimo kannasta vetä‐ mällä.
3. Vaihda polttimo, aseta uusi polt‐ timo kantaan.
4. Työnnä polttimon kanta ajovalo‐ koteloon ja kierrä myötäpäivään.
Sivuvalot/päiväajovalot LED-
valoilla
Sivuvalot ja päiväajovalot ovat LED-
valoja, joita ei voi vaihtaa. Jos jokin
LED-valo rikkoutuu, käänny korjaa‐
mon puoleen.

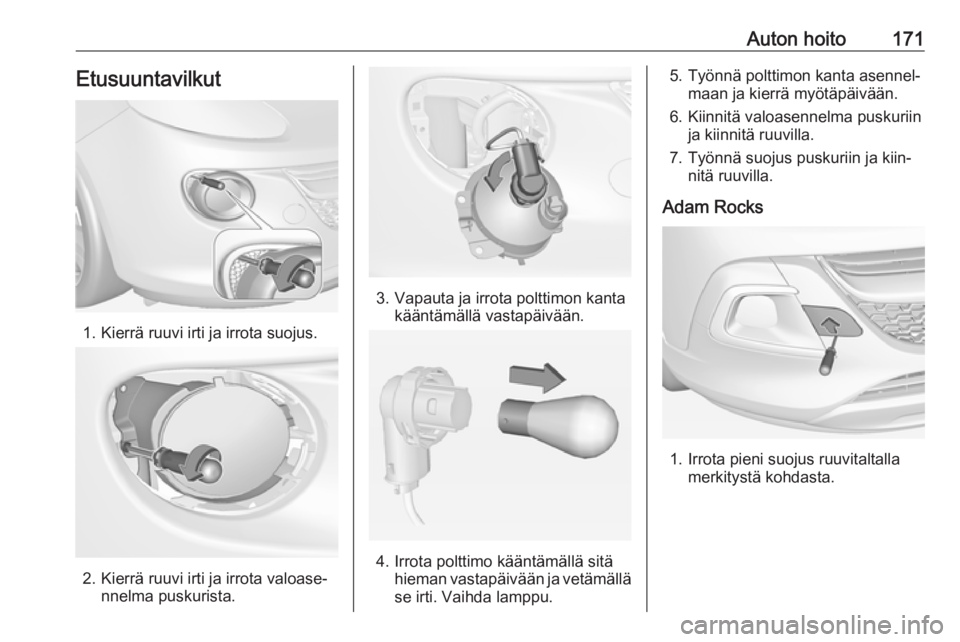

Auton hoito171Etusuuntavilkut
1. Kierrä ruuvi irti ja irrota suojus.
2. Kierrä ruuvi irti ja irrota valoase‐nnelma puskurista.
3. Vapauta ja irrota polttimon kantakääntämällä vastapäivään.
4. Irrota polttimo kääntämällä sitähieman vastapäivään ja vetämällä
se irti. Vaihda lamppu.
5. Työnnä polttimon kanta asennel‐ maan ja kierrä myötäpäivään.
6. Kiinnitä valoasennelma puskuriin ja kiinnitä ruuvilla.
7. Työnnä suojus puskuriin ja kiin‐ nitä ruuvilla.
Adam Rocks
1. Irrota pieni suojus ruuvitaltalla merkitystä kohdasta.

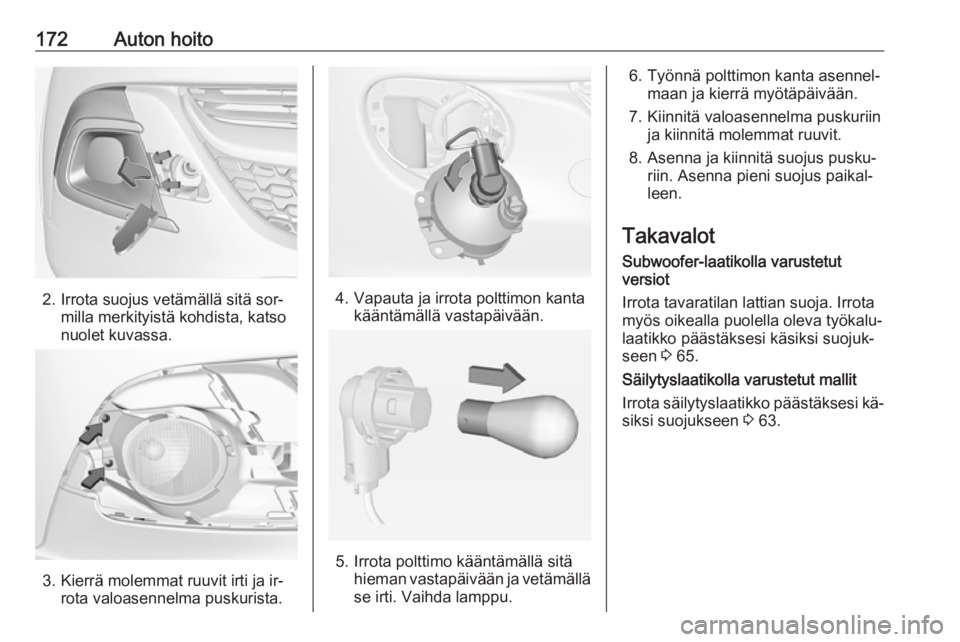

172Auton hoito
2. Irrota suojus vetämällä sitä sor‐milla merkityistä kohdista, katso
nuolet kuvassa.
3. Kierrä molemmat ruuvit irti ja ir‐ rota valoasennelma puskurista.
4. Vapauta ja irrota polttimon kantakääntämällä vastapäivään.
5. Irrota polttimo kääntämällä sitä hieman vastapäivään ja vetämällä
se irti. Vaihda lamppu.
6. Työnnä polttimon kanta asennel‐ maan ja kierrä myötäpäivään.
7. Kiinnitä valoasennelma puskuriin ja kiinnitä molemmat ruuvit.
8. Asenna ja kiinnitä suojus pusku‐ riin. Asenna pieni suojus paikal‐
leen.
Takavalot
Subwoofer-laatikolla varustetut
versiot
Irrota tavaratilan lattian suoja. Irrota
myös oikealla puolella oleva työkalu‐
laatikko päästäksesi käsiksi suojuk‐
seen 3 65.
Säilytyslaatikolla varustetut mallit
Irrota säilytyslaatikko päästäksesi kä‐
siksi suojukseen 3 63.

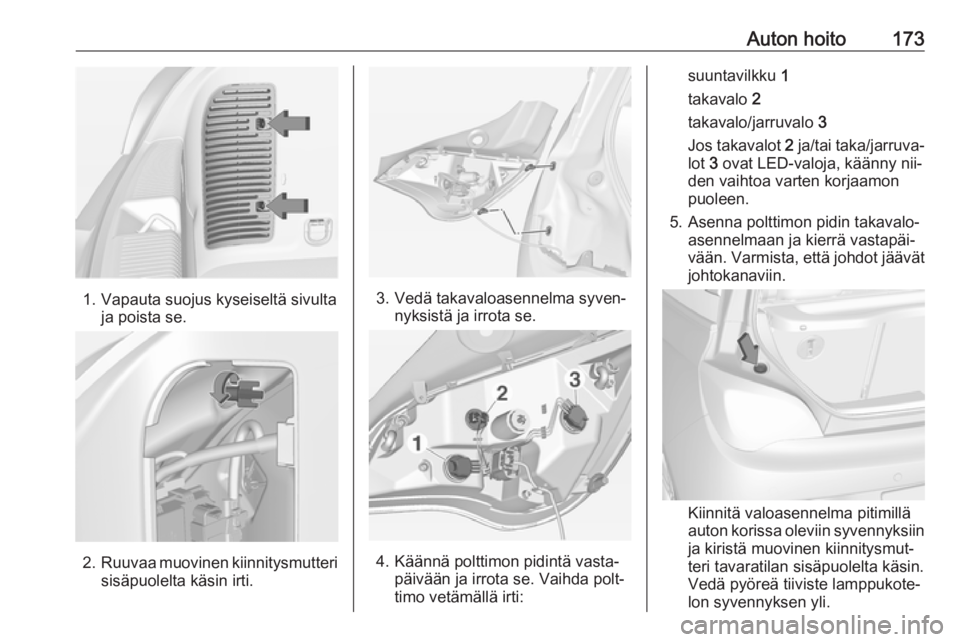

Auton hoito173
1. Vapauta suojus kyseiseltä sivultaja poista se.
2.Ruuvaa muovinen kiinnitysmutteri
sisäpuolelta käsin irti.
3. Vedä takavaloasennelma syven‐ nyksistä ja irrota se.
4. Käännä polttimon pidintä vasta‐ päivään ja irrota se. Vaihda polt‐
timo vetämällä irti:
suuntavilkku 1
takavalo 2
takavalo/jarruvalo 3
Jos takavalot 2 ja/tai taka/jarruva‐
lot 3 ovat LED-valoja, käänny nii‐
den vaihtoa varten korjaamon
puoleen.
5. Asenna polttimon pidin takavalo‐ asennelmaan ja kierrä vastapäi‐
vään. Varmista, että johdot jäävät
johtokanaviin.
Kiinnitä valoasennelma pitimillä
auton korissa oleviin syvennyksiin
ja kiristä muovinen kiinnitysmut‐
teri tavaratilan sisäpuolelta käsin. Vedä pyöreä tiiviste lamppukote‐
lon syvennyksen yli.

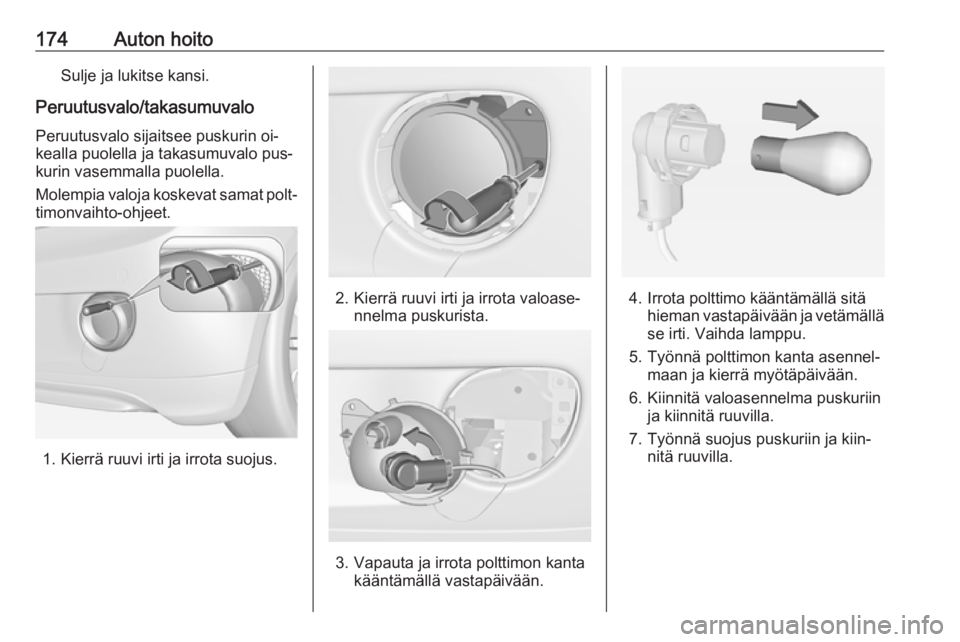

174Auton hoitoSulje ja lukitse kansi.
Peruutusvalo/takasumuvalo Peruutusvalo sijaitsee puskurin oi‐
kealla puolella ja takasumuvalo pus‐
kurin vasemmalla puolella.
Molempia valoja koskevat samat polt‐ timonvaihto-ohjeet.
1. Kierrä ruuvi irti ja irrota suojus.
2. Kierrä ruuvi irti ja irrota valoase‐ nnelma puskurista.
3. Vapauta ja irrota polttimon kantakääntämällä vastapäivään.
4. Irrota polttimo kääntämällä sitähieman vastapäivään ja vetämällä
se irti. Vaihda lamppu.
5. Työnnä polttimon kanta asennel‐ maan ja kierrä myötäpäivään.
6. Kiinnitä valoasennelma puskuriin ja kiinnitä ruuvilla.
7. Työnnä suojus puskuriin ja kiin‐ nitä ruuvilla.

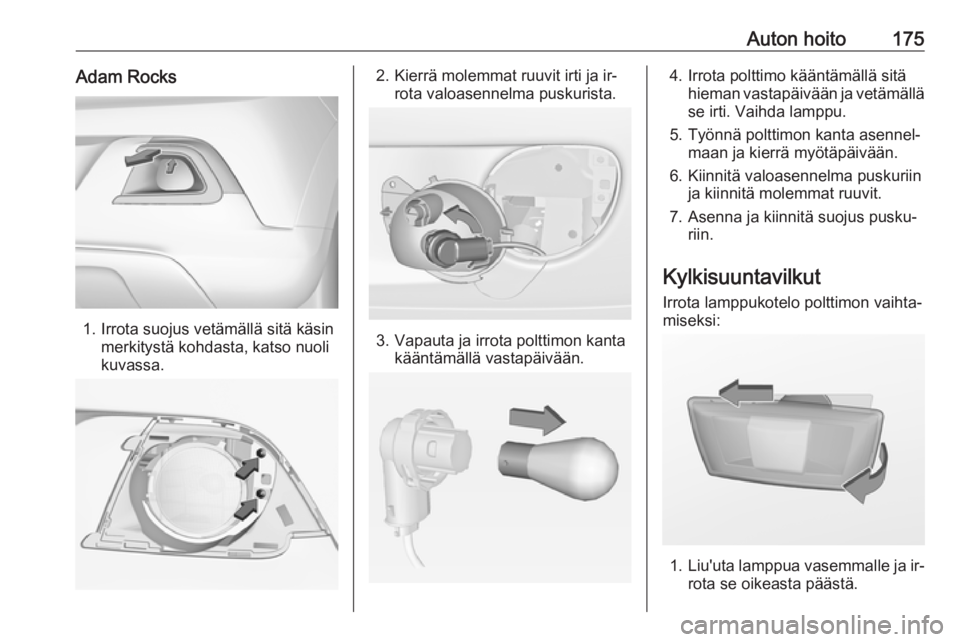

Auton hoito175Adam Rocks
1. Irrota suojus vetämällä sitä käsinmerkitystä kohdasta, katso nuoli
kuvassa.
2. Kierrä molemmat ruuvit irti ja ir‐ rota valoasennelma puskurista.
3. Vapauta ja irrota polttimon kantakääntämällä vastapäivään.
4. Irrota polttimo kääntämällä sitähieman vastapäivään ja vetämällä
se irti. Vaihda lamppu.
5. Työnnä polttimon kanta asennel‐ maan ja kierrä myötäpäivään.
6. Kiinnitä valoasennelma puskuriin ja kiinnitä molemmat ruuvit.
7. Asenna ja kiinnitä suojus pusku‐ riin.
Kylkisuuntavilkut
Irrota lamppukotelo polttimon vaihta‐ miseksi:
1. Liu'uta lamppua vasemmalle ja ir‐
rota se oikeasta päästä.

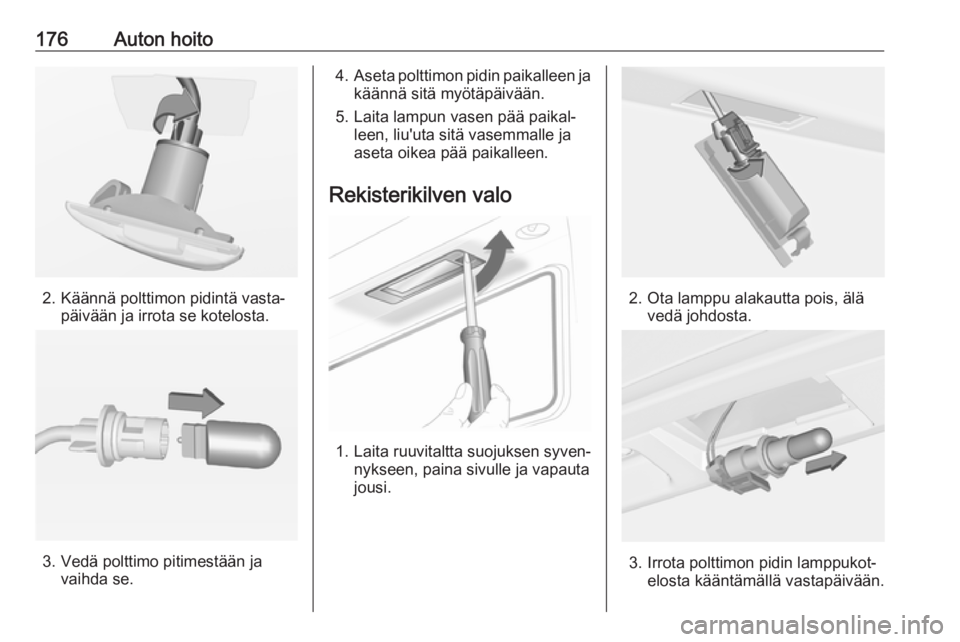

176Auton hoito
2. Käännä polttimon pidintä vasta‐päivään ja irrota se kotelosta.
3. Vedä polttimo pitimestään javaihda se.
4.Aseta polttimon pidin paikalleen ja
käännä sitä myötäpäivään.
5. Laita lampun vasen pää paikal‐ leen, liu'uta sitä vasemmalle ja
aseta oikea pää paikalleen.
Rekisterikilven valo
1. Laita ruuvitaltta suojuksen syven‐ nykseen, paina sivulle ja vapauta
jousi.
2. Ota lamppu alakautta pois, älä vedä johdosta.
3. Irrota polttimon pidin lamppukot‐elosta kääntämällä vastapäivään.

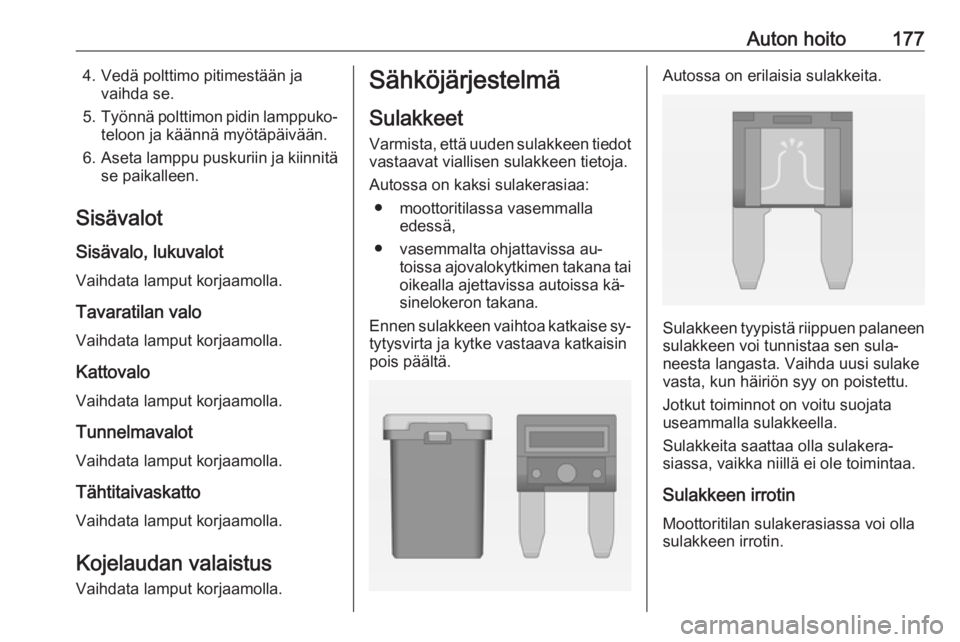

Auton hoito1774. Vedä polttimo pitimestään javaihda se.
5. Työnnä polttimon pidin lamppuko‐
teloon ja käännä myötäpäivään.
6. Aseta lamppu puskuriin ja kiinnitä
se paikalleen.
Sisävalot Sisävalo, lukuvalotVaihdata lamput korjaamolla.
Tavaratilan valo Vaihdata lamput korjaamolla.
Kattovalo Vaihdata lamput korjaamolla.
Tunnelmavalot
Vaihdata lamput korjaamolla.
Tähtitaivaskatto Vaihdata lamput korjaamolla.
Kojelaudan valaistus
Vaihdata lamput korjaamolla.Sähköjärjestelmä
Sulakkeet Varmista, että uuden sulakkeen tiedot
vastaavat viallisen sulakkeen tietoja.
Autossa on kaksi sulakerasiaa: ● moottoritilassa vasemmalla edessä,
● vasemmalta ohjattavissa au‐ toissa ajovalokytkimen takana tai
oikealla ajettavissa autoissa kä‐ sinelokeron takana.
Ennen sulakkeen vaihtoa katkaise sy‐
tytysvirta ja kytke vastaava katkaisin
pois päältä.Autossa on erilaisia sulakkeita.
Sulakkeen tyypistä riippuen palaneen sulakkeen voi tunnistaa sen sula‐
neesta langasta. Vaihda uusi sulake
vasta, kun häiriön syy on poistettu.
Jotkut toiminnot on voitu suojata
useammalla sulakkeella.
Sulakkeita saattaa olla sulakera‐
siassa, vaikka niillä ei ole toimintaa.
Sulakkeen irrotin Moottoritilan sulakerasiassa voi olla
sulakkeen irrotin.

178Auton hoito
Aseta sulakkeen irrotin ylhäältä päin
sulakkeen päälle ja vedä sulake pois.
Moottoritilan sulakerasia
Sulakerasia on moottoritilassa
edessä vasemmalla.
Irrota kansi ja käännä sitä ylös niin
pitkälle kuin se menee. Irrota kansi
pystysuoraan ylöspäin.NroVirtapiiri1–2Ulkopeilin kytkin3Korielektroniikan ohjausyksikkö4Käännettävä kattoluukku/
alustan ohjausyksikkö5ABS6Vasen päiväajovalo7–8Korielektroniikan ohjausyksikkö9Auton akun anturi10Ajovalojen korkeudensäätö/
TPMS/käännettävä kattoluukku11Takalasin pyyhin12Ikkunoiden huurteenpoisto13Oikea päiväajovalo14Peilien huurteenpoisto15–16Alustan ohjausyksikkö/LPG-
järjestelmä17Sisätaustapeili18Moottorin ohjausyksikkö
