Prostor za odlaganje59Okrenuti oba zadnja svetla unazad do

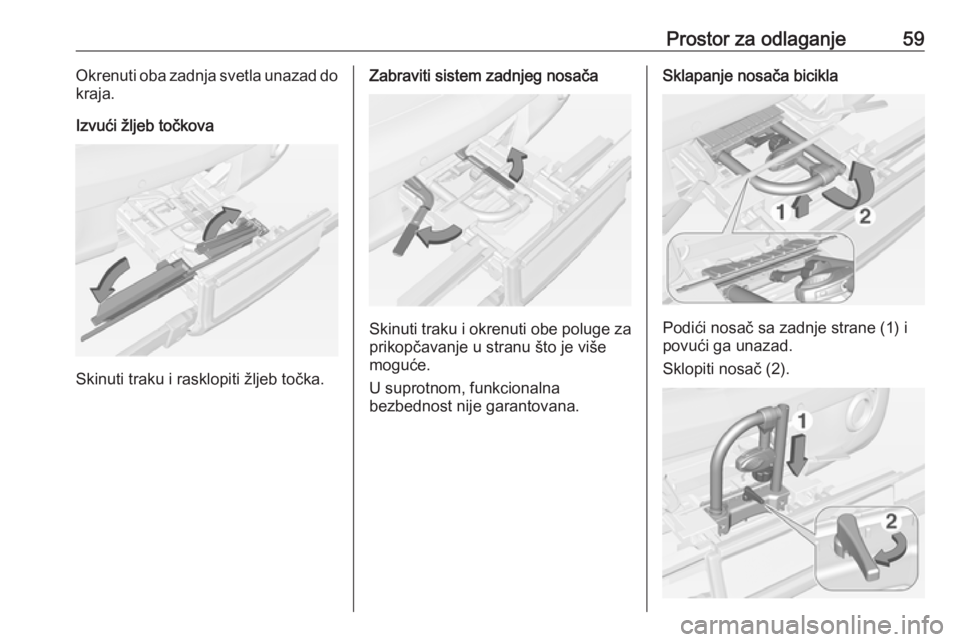

kraja.
Izvući žljeb točkova
Skinuti traku i rasklopiti žljeb točka.
Zabraviti sistem zadnjeg nosača
Skinuti traku i okrenuti obe poluge za
prikopčavanje u stranu što je više
moguće.
U suprotnom, funkcionalna
bezbednost nije garantovana.
Sklapanje nosača bicikla
Podići nosač sa zadnje strane (1) i
povući ga unazad.
Sklopiti nosač (2).
Page 62 of 247

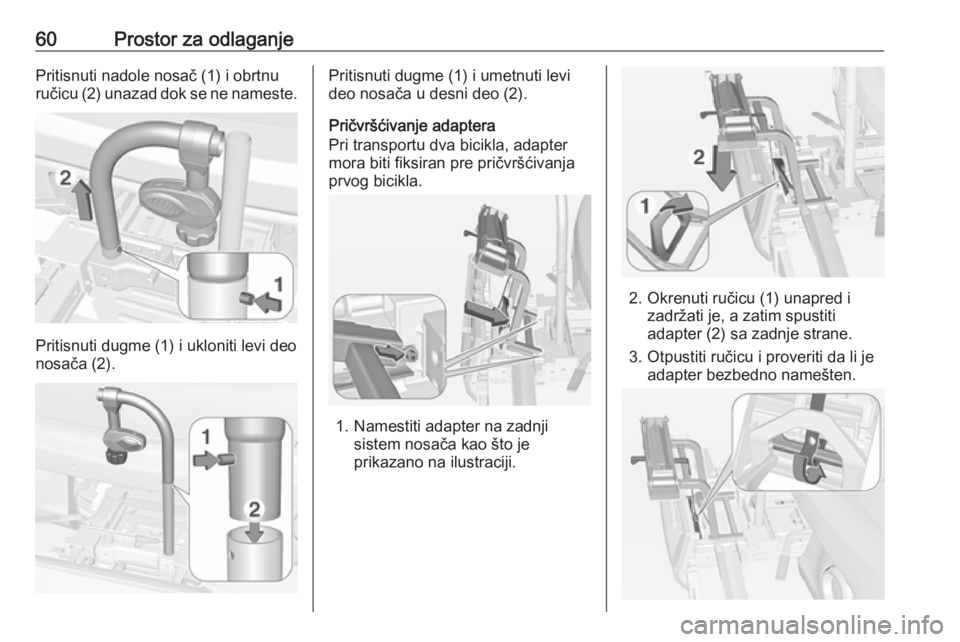

60Prostor za odlaganjePritisnuti nadole nosač (1) i obrtnu
ručicu (2) unazad dok se ne nameste.
Pritisnuti dugme (1) i ukloniti levi deo
nosača (2).
Pritisnuti dugme (1) i umetnuti levi
deo nosača u desni deo (2).
Pričvršćivanje adaptera
Pri transportu dva bicikla, adapter
mora biti fiksiran pre pričvršćivanja
prvog bicikla.
1. Namestiti adapter na zadnji sistem nosača kao što je
prikazano na ilustraciji.
2. Okrenuti ručicu (1) unapred i zadržati je, a zatim spustiti
adapter (2) sa zadnje strane.
3. Otpustiti ručicu i proveriti da li je adapter bezbedno namešten.
Page 63 of 247
Prostor za odlaganje614. Sprovesti traku pričvršćenu zaadapter ispod ručice za sklapanjezadnjeg sistema nosača.
Pričvrstiti traku.
Pričvršćivanje prvog bicikla

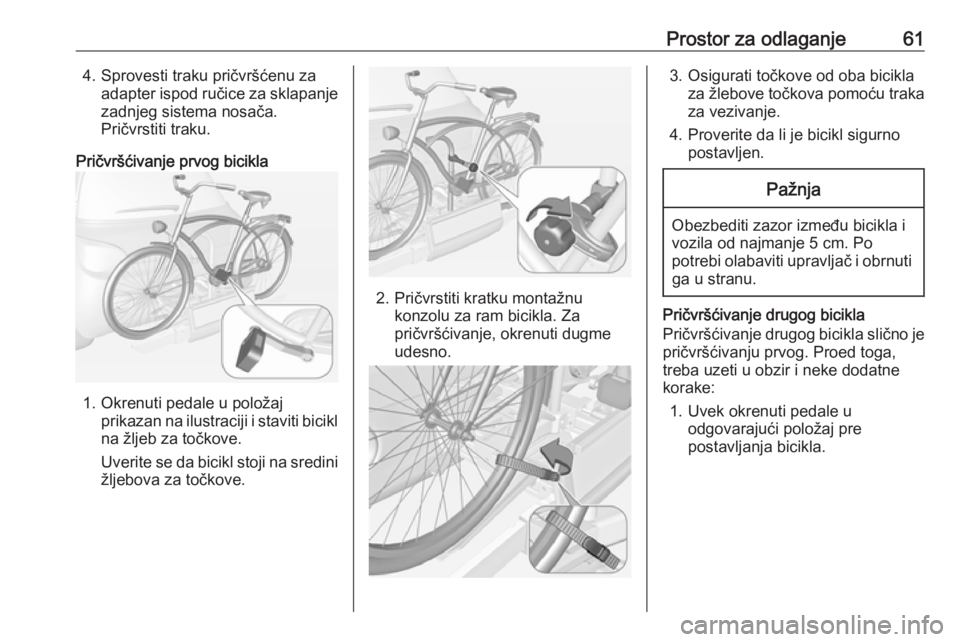

1. Okrenuti pedale u položaj prikazan na ilustraciji i staviti bicikl
na žljeb za točkove.
Uverite se da bicikl stoji na sredini žljebova za točkove.
2. Pričvrstiti kratku montažnu konzolu za ram bicikla. Za
pričvršćivanje, okrenuti dugme
udesno.
3. Osigurati točkove od oba bicikla za žlebove točkova pomoću traka
za vezivanje.
4. Proverite da li je bicikl sigurno postavljen.Pažnja
Obezbediti zazor između bicikla i
vozila od najmanje 5 cm. Po
potrebi olabaviti upravljač i obrnuti ga u stranu.
Pričvršćivanje drugog bicikla
Pričvršćivanje drugog bicikla slično je pričvršćivanju prvog. Proed toga,
treba uzeti u obzir i neke dodatne
korake:
1. Uvek okrenuti pedale u odgovarajući položaj pre
postavljanja bicikla.
Page 64 of 247
62Prostor za odlaganje

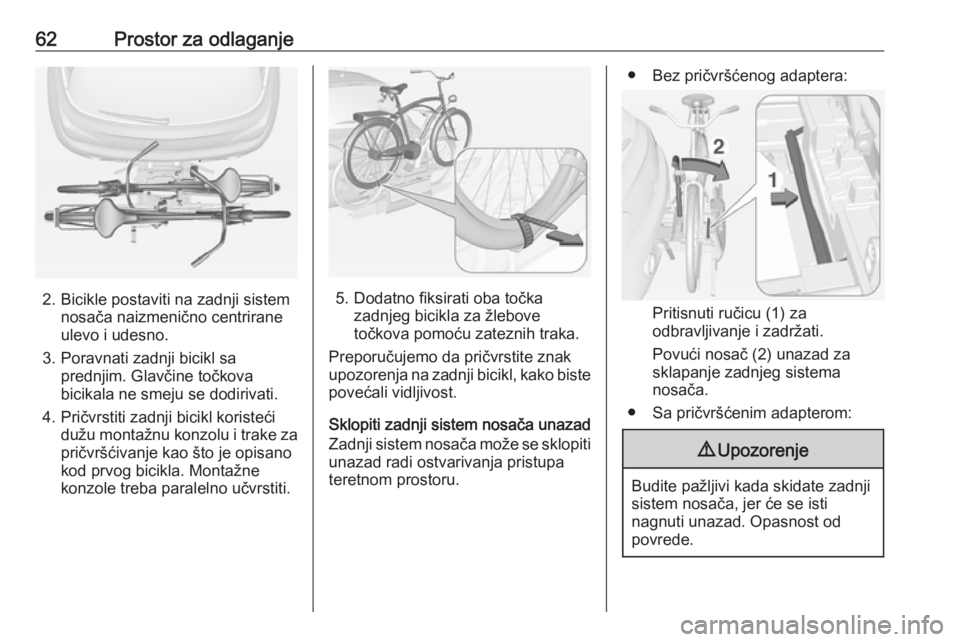

2. Bicikle postaviti na zadnji sistemnosača naizmenično centrirane
ulevo i udesno.
3. Poravnati zadnji bicikl sa prednjim. Glavčine točkova
bicikala ne smeju se dodirivati.
4. Pričvrstiti zadnji bicikl koristeći dužu montažnu konzolu i trake za
pričvršćivanje kao što je opisano kod prvog bicikla. Montažne
konzole treba paralelno učvrstiti.5. Dodatno fiksirati oba točka zadnjeg bicikla za žlebove
točkova pomoću zateznih traka.
Preporučujemo da pričvrstite znak upozorenja na zadnji bicikl, kako biste povećali vidljivost.
Sklopiti zadnji sistem nosača unazad
Zadnji sistem nosača može se sklopiti unazad radi ostvarivanja pristupa
teretnom prostoru.
● Bez pričvršćenog adaptera:
Pritisnuti ručicu (1) za
odbravljivanje i zadržati.
Povući nosač (2) unazad za
sklapanje zadnjeg sistema
nosača.
● Sa pričvršćenim adapterom:
9 Upozorenje
Budite pažljivi kada skidate zadnji
sistem nosača, jer će se isti
nagnuti unazad. Opasnost od
povrede.
Page 65 of 247
Prostor za odlaganje63

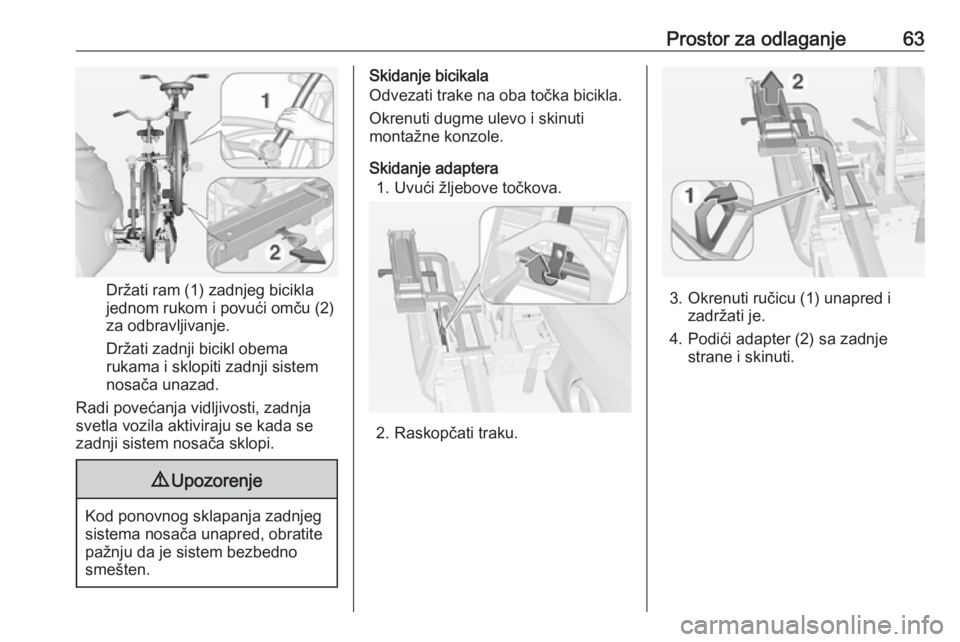

Držati ram (1) zadnjeg bicikla
jednom rukom i povući omču (2)
za odbravljivanje.
Držati zadnji bicikl obema rukama i sklopiti zadnji sistem
nosača unazad.
Radi povećanja vidljivosti, zadnja
svetla vozila aktiviraju se kada se
zadnji sistem nosača sklopi.
9 Upozorenje
Kod ponovnog sklapanja zadnjeg
sistema nosača unapred, obratite
pažnju da je sistem bezbedno
smešten.
Skidanje bicikala
Odvezati trake na oba točka bicikla.
Okrenuti dugme ulevo i skinuti
montažne konzole.
Skidanje adaptera 1. Uvući žljebove točkova.
2. Raskopčati traku.
3. Okrenuti ručicu (1) unapred i zadržati je.
4. Podići adapter (2) sa zadnje strane i skinuti.
Page 66 of 247

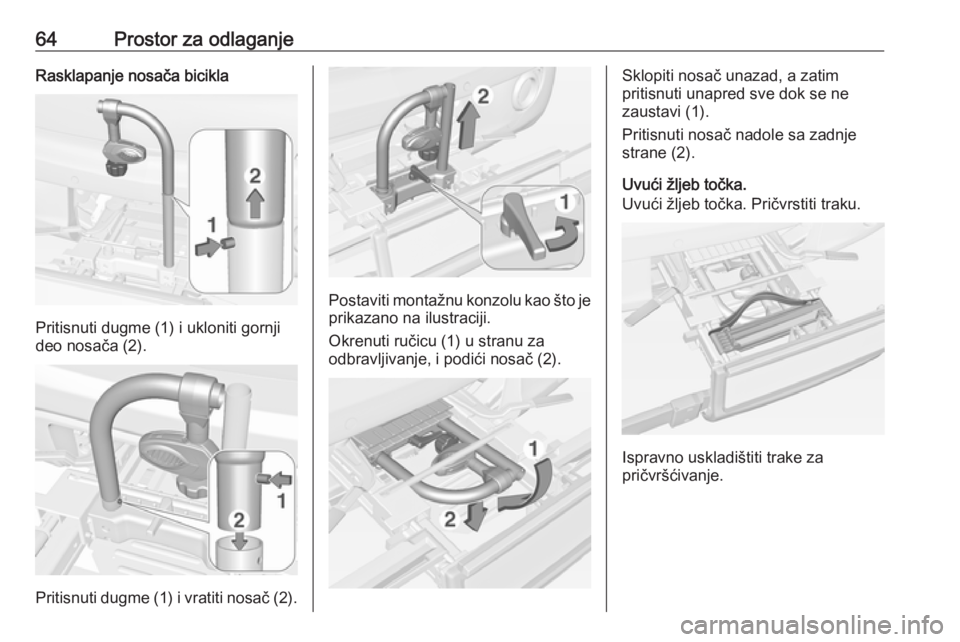

64Prostor za odlaganjeRasklapanje nosača bicikla
Pritisnuti dugme (1) i ukloniti gornji
deo nosača (2).
Pritisnuti dugme (1) i vratiti nosač (2).
Postaviti montažnu konzolu kao što je prikazano na ilustraciji.
Okrenuti ručicu (1) u stranu za
odbravljivanje, i podići nosač (2).
Sklopiti nosač unazad, a zatim
pritisnuti unapred sve dok se ne
zaustavi (1).
Pritisnuti nosač nadole sa zadnje
strane (2).
Uvući žljeb točka.
Uvući žljeb točka. Pričvrstiti traku.
Ispravno uskladištiti trake za
pričvršćivanje.
Page 67 of 247

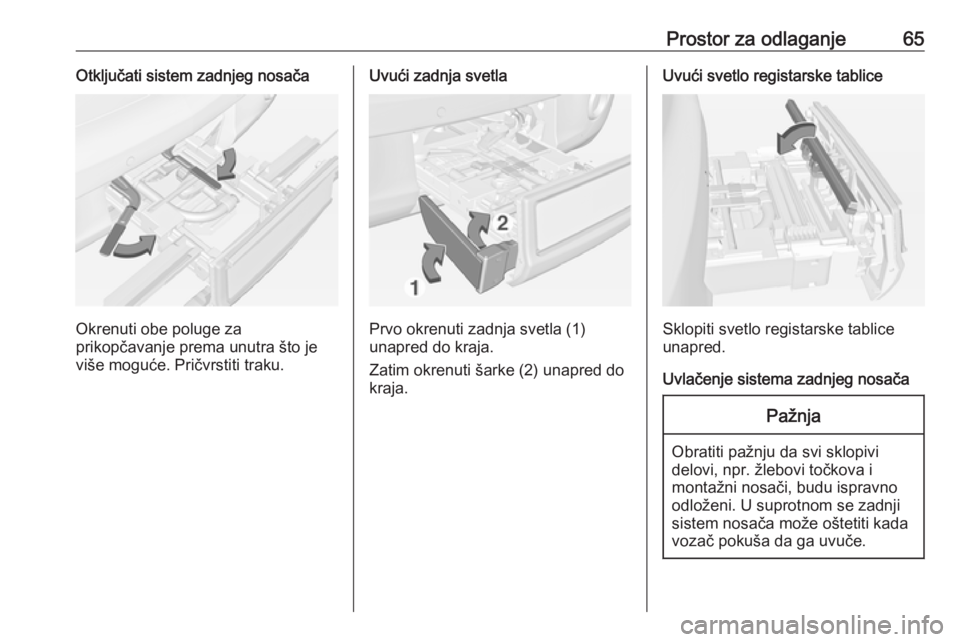

Prostor za odlaganje65Otključati sistem zadnjeg nosača
Okrenuti obe poluge za
prikopčavanje prema unutra što je
više moguće. Pričvrstiti traku.
Uvući zadnja svetla
Prvo okrenuti zadnja svetla (1)
unapred do kraja.
Zatim okrenuti šarke (2) unapred do
kraja.
Uvući svetlo registarske tablice
Sklopiti svetlo registarske tablice
unapred.
Uvlačenje sistema zadnjeg nosača
Pažnja
Obratiti pažnju da svi sklopivi delovi, npr. žlebovi točkova i
montažni nosači, budu ispravno
odloženi. U suprotnom se zadnji
sistem nosača može oštetiti kada
vozač pokuša da ga uvuče.
Page 68 of 247
66Prostor za odlaganje

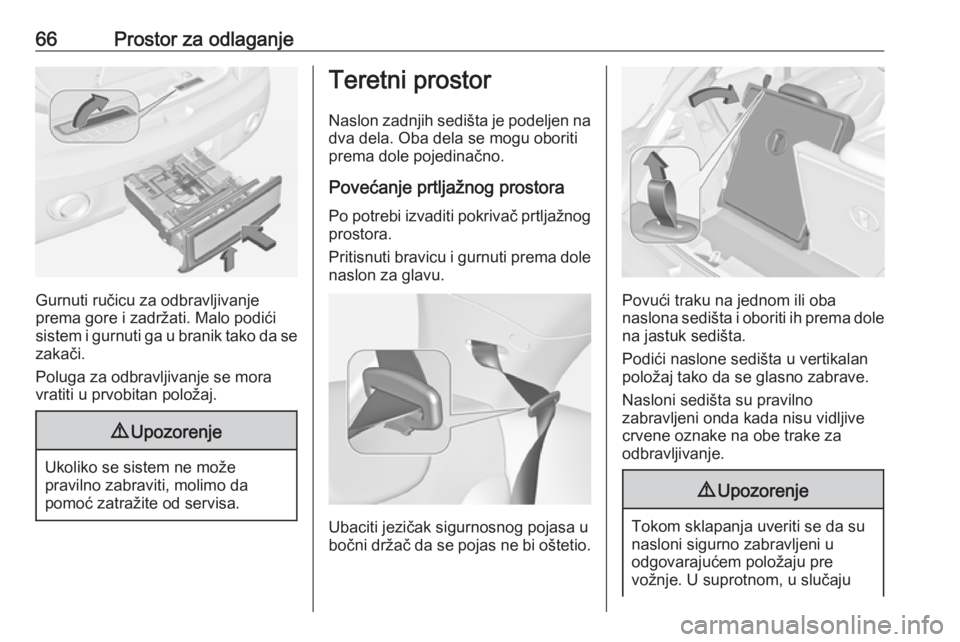

Gurnuti ručicu za odbravljivanje
prema gore i zadržati. Malo podići
sistem i gurnuti ga u branik tako da se
zakači.
Poluga za odbravljivanje se mora
vratiti u prvobitan položaj.
9 Upozorenje
Ukoliko se sistem ne može
pravilno zabraviti, molimo da
pomoć zatražite od servisa.
Teretni prostor
Naslon zadnjih sedišta je podeljen na
dva dela. Oba dela se mogu oboriti
prema dole pojedinačno.
Povećanje prtljažnog prostora
Po potrebi izvaditi pokrivač prtljažnog prostora.
Pritisnuti bravicu i gurnuti prema dole
naslon za glavu.
Ubaciti jezičak sigurnosnog pojasa u
bočni držač da se pojas ne bi oštetio.
Povući traku na jednom ili oba
naslona sedišta i oboriti ih prema dole
na jastuk sedišta.
Podići naslone sedišta u vertikalan
položaj tako da se glasno zabrave.
Nasloni sedišta su pravilno
zabravljeni onda kada nisu vidljive
crvene oznake na obe trake za
odbravljivanje.
9 Upozorenje
Tokom sklapanja uveriti se da su
nasloni sigurno zabravljeni u
odgovarajućem položaju pre
vožnje. U suprotnom, u slučaju
Page 69 of 247
Prostor za odlaganje67naglog kočenja ili sudara može
doći do telesnih povreda ili
oštećenja prtljaga ili vozila.
Kuka za torbe
Koristiti kuku na desnom bočnom
zidu prtljažnog prostora za vešanje torbi. Maksimalno opterećenje: 5 kg.
Prostor za odlaganje pozadi
Kaseta za odlaganje
Kaseta za odlaganje sa poklopcem se nalazi u prtljažnom prostoru.
Poklopac se zaključava okretanjem
dugmeta. Mora da bude zaključan u
toku vožnje.
Za otvaranje, otključati i podići
poklopac.
Da biste uklonili poklopac, otvorite ga
i pomerite u stranu na levo.
Kutija može biti podeljena
pregradom.
Poklopac kasete za odlaganje se sme
opteretiti sa maks. 20 kg.
Vađenje
Za obezbeđivanje pristupa pomoćnoj
opremi za hitne slučajeve ili za
zamenu sijalica zadnjih svetala,
kaseta za odlaganje mora da se
ukloni:
● Ukloniti pokrivač prtljažnog prostora 3 68.
● Oboriti zadnje naslone 3 66.
● Otvoriti kasetu za odlaganje.
● Okrenuti prema nazad kukice za zaključavanje na obe strane i
gurnuti kukice za vezivanje
prtljaga u udubljenja.
● Podići kasetu za odlaganje i postaviti je na sklopljene
naslone.
● Ukloniti kasetu za odlaganje iz prtljažnog prostora.
Postavljanje ● Postaviti kasetu za odlaganje na sklopljene naslone.
● Spustiti kasetu u prtljažni prostor.
● Otvoriti kasetu za odlaganje.
Page 70 of 247
68Prostor za odlaganje● Podići kukice za vezivanjeprtljaga na obe strane, i okrenuti
kukice za zaključavanje ka
prednjoj strani radi fiksiranja
kutije na kukice za vezivanje
prtljaga.
● Podići zadnje naslone i postaviti pokrivač prtljažnog prostora.
● Smestiti kofer sa kompletom za popravku pneumatika u odeljak
kasete za odlaganje.
● Zatvoriti i zabraviti poklopac.

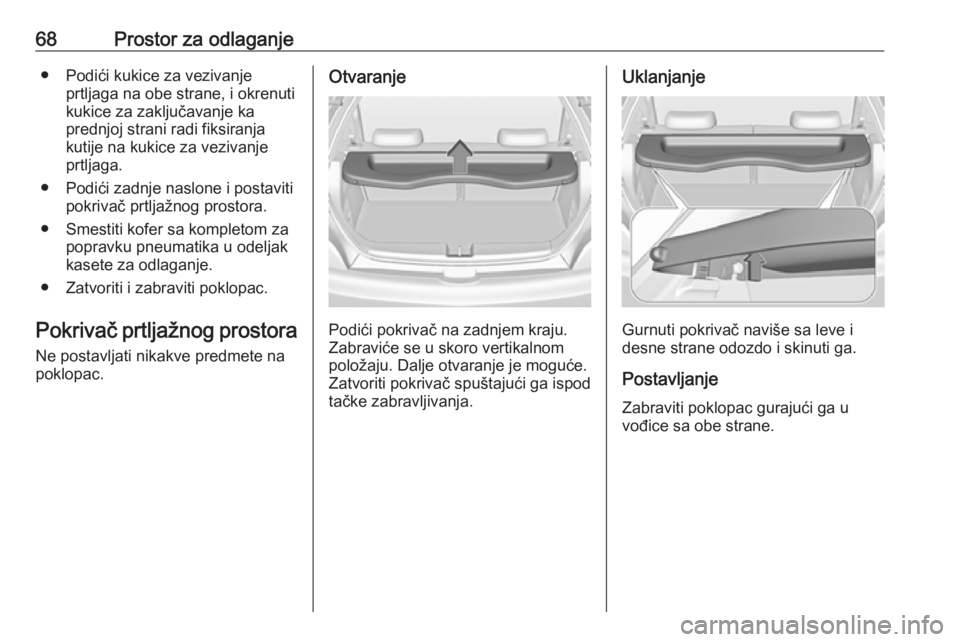

Pokrivač prtljažnog prostora
Ne postavljati nikakve predmete na
poklopac.Otvaranje
Podići pokrivač na zadnjem kraju.
Zabraviće se u skoro vertikalnom
položaju. Dalje otvaranje je moguće.
Zatvoriti pokrivač spuštajući ga ispod
tačke zabravljivanja.
Uklanjanje
Gurnuti pokrivač naviše sa leve i
desne strane odozdo i skinuti ga.
Postavljanje
Zabraviti poklopac gurajući ga u
vođice sa obe strane.
