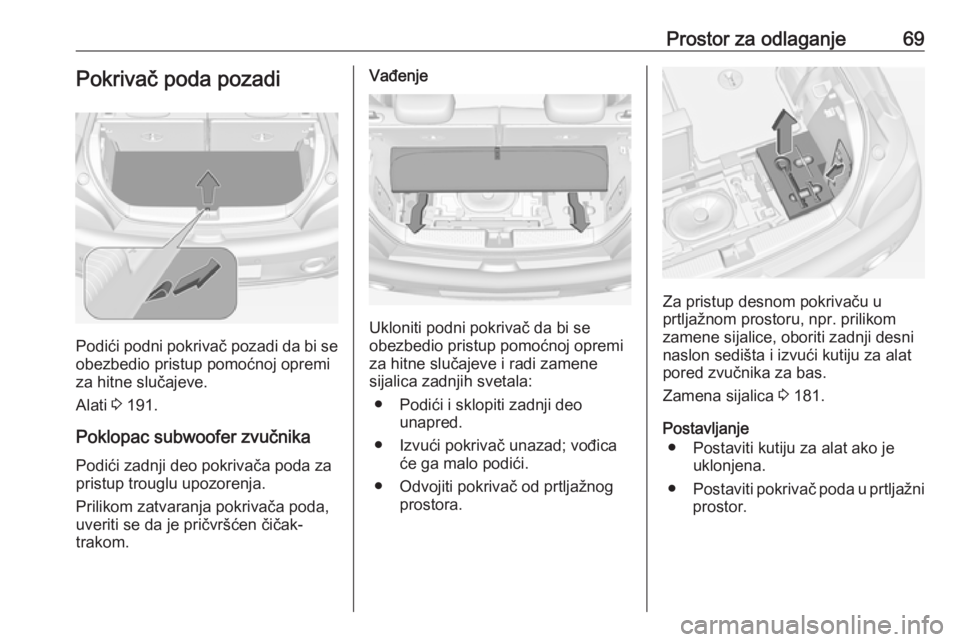

Page 71 of 247
Prostor za odlaganje69Pokrivač poda pozadi
Podići podni pokrivač pozadi da bi seobezbedio pristup pomoćnoj opremi
za hitne slučajeve.
Alati 3 191.
Poklopac subwoofer zvučnika Podići zadnji deo pokrivača poda za
pristup trouglu upozorenja.
Prilikom zatvaranja pokrivača poda,
uveriti se da je pričvršćen čičak-
trakom.
Vađenje
Ukloniti podni pokrivač da bi se
obezbedio pristup pomoćnoj opremi
za hitne slučajeve i radi zamene
sijalica zadnjih svetala:
● Podići i sklopiti zadnji deo unapred.
● Izvući pokrivač unazad; vođica će ga malo podići.
● Odvojiti pokrivač od prtljažnog prostora.
Za pristup desnom pokrivaču u
prtljažnom prostoru, npr. prilikom
zamene sijalice, oboriti zadnji desni
naslon sedišta i izvući kutiju za alat
pored zvučnika za bas.
Zamena sijalica 3 181.
Postavljanje ● Postaviti kutiju za alat ako je uklonjena.
● Postaviti pokrivač poda u prtljažni
prostor.

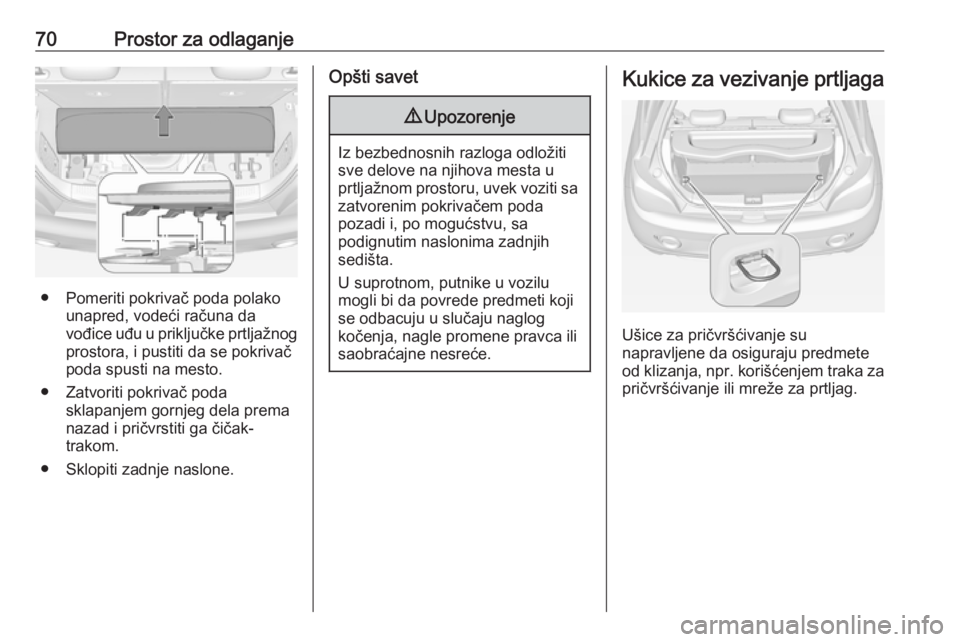

Page 72 of 247
70Prostor za odlaganje
● Pomeriti pokrivač poda polakounapred, vodeći računa da
vođice uđu u priključke prtljažnog
prostora, i pustiti da se pokrivač
poda spusti na mesto.
● Zatvoriti pokrivač poda sklapanjem gornjeg dela prema
nazad i pričvrstiti ga čičak-
trakom.
● Sklopiti zadnje naslone.
Opšti savet9 Upozorenje
Iz bezbednosnih razloga odložiti
sve delove na njihova mesta u
prtljažnom prostoru, uvek voziti sa
zatvorenim pokrivačem poda
pozadi i, po mogućstvu, sa
podignutim naslonima zadnjih
sedišta.
U suprotnom, putnike u vozilu
mogli bi da povrede predmeti koji
se odbacuju u slučaju naglog
kočenja, nagle promene pravca ili
saobraćajne nesreće.
Kukice za vezivanje prtljaga
Ušice za pričvršćivanje su
napravljene da osiguraju predmete
od klizanja, npr. korišćenjem traka za pričvršćivanje ili mreže za prtljag.
Page 73 of 247

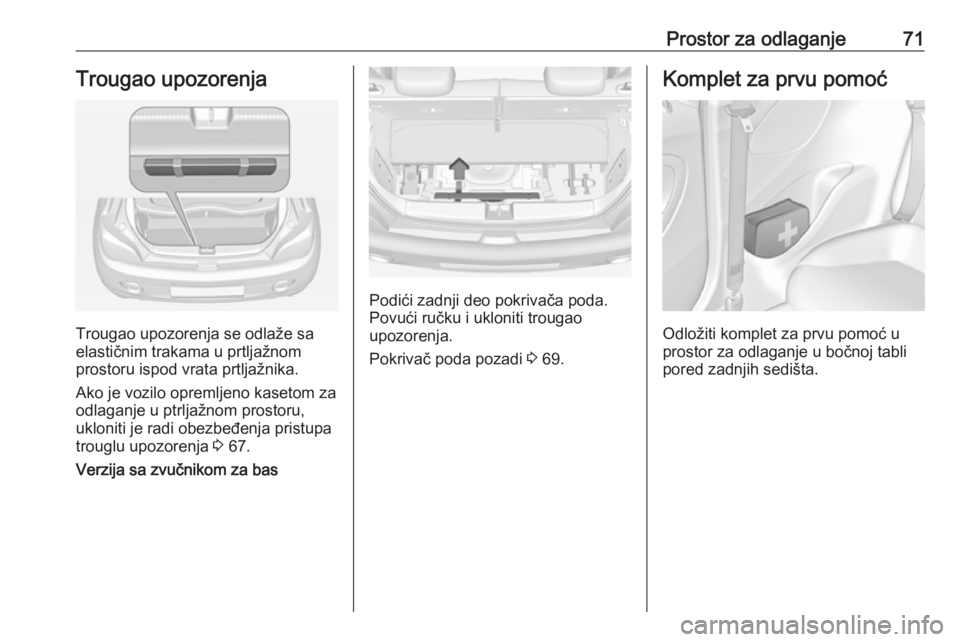

Prostor za odlaganje71Trougao upozorenja
Trougao upozorenja se odlaže sa
elastičnim trakama u prtljažnom
prostoru ispod vrata prtljažnika.
Ako je vozilo opremljeno kasetom za
odlaganje u ptrljažnom prostoru,
ukloniti je radi obezbeđenja pristupa
trouglu upozorenja 3 67.
Verzija sa zvučnikom za bas
Podići zadnji deo pokrivača poda.
Povući ručku i ukloniti trougao
upozorenja.
Pokrivač poda pozadi 3 69.
Komplet za prvu pomoć
Odložiti komplet za prvu pomoć u
prostor za odlaganje u bočnoj tabli
pored zadnjih sedišta.

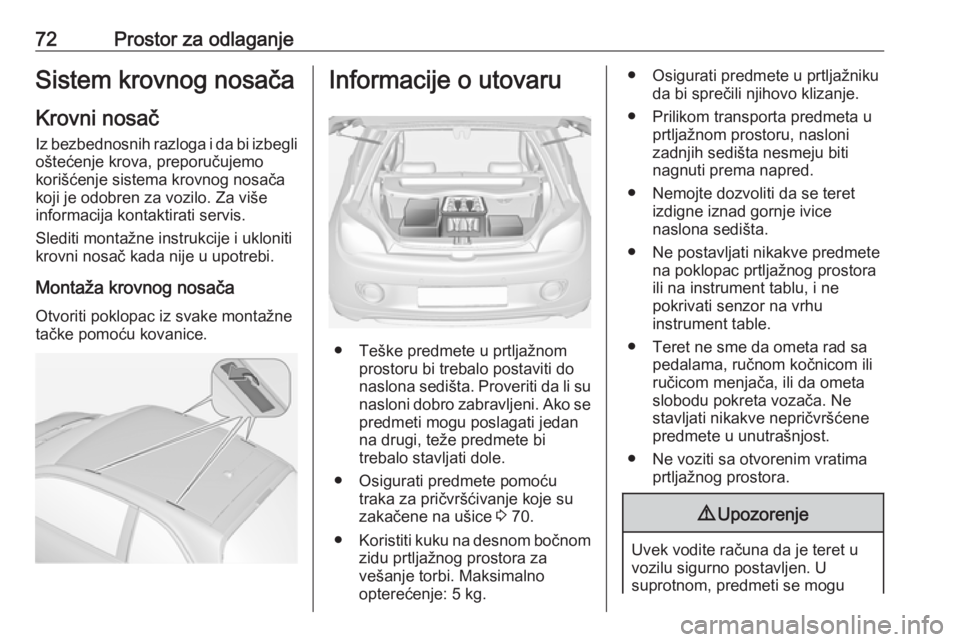

Page 74 of 247
72Prostor za odlaganjeSistem krovnog nosačaKrovni nosač
Iz bezbednosnih razloga i da bi izbegli oštećenje krova, preporučujemo
korišćenje sistema krovnog nosača
koji je odobren za vozilo. Za više
informacija kontaktirati servis.
Slediti montažne instrukcije i ukloniti
krovni nosač kada nije u upotrebi.
Montaža krovnog nosačaOtvoriti poklopac iz svake montažne
tačke pomoću kovanice.Informacije o utovaru
● Teške predmete u prtljažnom prostoru bi trebalo postaviti do
naslona sedišta. Proveriti da li su
nasloni dobro zabravljeni. Ako se
predmeti mogu poslagati jedan
na drugi, teže predmete bi
trebalo stavljati dole.
● Osigurati predmete pomoću traka za pričvršćivanje koje su
zakačene na ušice 3 70.
● Koristiti kuku na desnom bočnom
zidu prtljažnog prostora za
vešanje torbi. Maksimalno
opterećenje: 5 kg.
● Osigurati predmete u prtljažniku da bi sprečili njihovo klizanje.
● Prilikom transporta predmeta u prtljažnom prostoru, nasloni
zadnjih sedišta nesmeju biti
nagnuti prema napred.
● Nemojte dozvoliti da se teret izdigne iznad gornje ivice
naslona sedišta.
● Ne postavljati nikakve predmete na poklopac prtljažnog prostora
ili na instrument tablu, i ne
pokrivati senzor na vrhu
instrument table.
● Teret ne sme da ometa rad sa pedalama, ručnom kočnicom ili
ručicom menjača, ili da ometa
slobodu pokreta vozača. Ne
stavljati nikakve nepričvršćene predmete u unutrašnjost.
● Ne voziti sa otvorenim vratima prtljažnog prostora.9Upozorenje
Uvek vodite računa da je teret u
vozilu sigurno postavljen. U
suprotnom, predmeti se mogu
Page 75 of 247
Prostor za odlaganje73razbacati unaokolo po vozilu i
izazvati telesne povrede ili
oštećenja tereta ili vozila.
● Korisna nosivost je razlika između ukupne dozvoljene
težine vozila (videti
identifikacionu poločicu 3 223) i
težine praznog vozila po EC-u.
Za proračun korisnog tereta,
uneti podatke vašeg vozila u
tabelu težina na početka ovog
uputstva.
Težina praznog vozila po EC
normativima uključuje
pretpostavljenu težinu vozača
(68 kg), težinu prtljaga (7 kg) i
težinu svih tečnosti (napunjenost rezervoara za gorivo od 90 %).
Opcionalna oprema i pribori
povećavaju osnovnu težinu.
● Vožnja sa teretom na krovnom nosaču povećava osetljivost
vozila na bočni vetar i ugrožava
upravljivost vozila zbog
povišenja težišne tačke vozila.
Podjednako resporediti teret i
propisno ga osigurati trakama za pričvršćivanje. Podesiti pritisak
pneumatika i brzinu vozila
shodno teretu. Proveriti i
povremeno pritegnuti pričvrsne
trake.
Ne voziti brže od 120 km/h.
Dozvoljeno opterećenje krova je
50 kg. Opterećenje krova se
sastoji od težine krovnog nosača
i tereta koji se nosi.
Page 76 of 247
74Instrumenti i komandeInstrumenti i
komandeKomande ..................................... 75
Podešavanje upravljača ............75
Komande upravljača ..................75
Grejani upravljač .......................75
Sirena ........................................ 76
Brisači/perači vetrobrana ...........76
Brisači/perači zadnjeg stakla .....78
Spoljašnja temperatura .............78
Časovnik .................................... 79
Utičnice ...................................... 81
Upaljač za cigarete ....................81
Pepeljare ................................... 82
Lampice upozorenja, pokazivači
i kontrolne lampice .......................82
Instrument tabla .........................82
Brzinomer .................................. 82
Pokazivač kilometraže ...............82
Brojač dnevno pređenog puta ...82
Brzinomer .................................. 83
Pokazivač količine goriva ..........83
Birač vrste goriva .......................83
Pokazivač temperature rashladne tečnosti motora ........84
Displej servisnog perioda ..........84Kontrolne lampice ......................85
Pokazivač pravca ......................88
Podsetnik za sigurnosni pojas ...89
Vazdušni jastuk i zatezači pojasa ....................................... 89
Isključivanje vazdušnog jastuka ...................................... 90
Sistem napajanja strujom ..........90
Kontrolna lampice kvara ............90
U najkraćem periodu servisirati vozilo ........................................ 90
Sistem kočnice i kvačila ............90
Rad sa pedalom ........................90
Sistem protiv blokade točkova prilikom kočenja (ABS) .............91
Kopčanje u viši stepen prenosa .................................... 91
Servoupravljač ........................... 91
Ultrazvučna pomoć pri parkiranju .................................. 91
Elektronsko upravljanje stabilnosti isključeno ................. 91
Elektronska kontrola stabilnosti i sistem kontrole proklizavanja ...92
Sistem nadzora pritiska u pneumaticima ........................... 92
Pritisak ulja u motoru .................92
Nizak nivo goriva .......................93
Imobilajzer ................................. 93
Spoljašnje osvetljenje ................93Dugo svetlo ............................... 93
Zadnje svetlo za maglu .............93
Tempomat ................................. 93
Otvorena vrata ........................... 93
Informacioni displeji .....................94
Informacioni centar za vozača ...94
Informacioni displej u boji ..........99
Grafički Informacioni displej ....100
Poruke vozila ............................. 101
Upozoravajući zvučni signali ...103
Napon akumulatora .................104
Personalizacija vozila ................104
OnStar ....................................... 109
Page 77 of 247
Instrumenti i komande75Komande
Podešavanje upravljača
Odbraviti ručicu, podesiti upravljač,
nakon toga zabraviti ručicu i proveriti
da li je dobro zabravljena.
Ne podešavati upravljač sve dok
vozilo nije u stanju mirovanja i dok brava upravljača nije otpuštena.
Komande upravljača
Infotainment sistemom, tempomatom i prikopčanim mobilnim telefonom se
može upravljati pomoću komandi na
upravljaču.
Dodatne informacije su dostupne u
uputstvu za upotrebu infotainment sistema.
Pomoćni sistemi za vozača 3 150.
Grejani upravljač
Grejanje se uključuje pritiskom na *.
Aktiviranje se prikazuje LED-om u
dugmetu.
Page 78 of 247
76Instrumenti i komandeIstaknute površine upravljača za
hvatanje se zagrevaju brže i na višu
temperaturu nego ostale površine.
Grejanje je u funkciji kada motor radi
i kada je u režimu "Autostop".
Sistem za zaustavljanje i pokretanje
3 136.
Sirena
Pritisnuti j.
Brisači/perači vetrobrana
Brisači vetrobranskog staklaHI:brzoLO:sporoINT:intervalno brisanje
ili
automatska funkcija
brisanja u saradnji
sa senzorom za
detekciju kišeISKLJUČENO:isključeno
Za jedno brisanje, kada su isključeni
brisači vetrobrana, pritisnuti ručicu
nadole u položaj 1x.
Ne koristiti kada je vetrobran zaleđen.
Isključiti u autoperionicama.
Intervalno brisanje sa podešavanjem
Ručica brisača u položaju INT.
Okrenuti točkić za podešavanje za nameštanje željenog intervala
brisanja:
kraći interval:okrenuti
regulacioni točkić
prema goreduži interval:okrenuti točkić za
podešavanje
prema dole
Page 79 of 247
Instrumenti i komande77Automatska funkcija brisanja u
saradnji sa senzorom za detekciju
kišeINT:automatska funkcija brisanja u
saradnji sa senzorom za
detekciju kiše
Posredstvom senzora za detekciju
kiše na vetrobranskom staklu se
detektuje prisutnost kapljica vode, na
osnovu čega se automatski upravlja
brzinom brisača.
Ako je frekvencija brisača duža od
20 sekundi, nosač metlice brisača se
malo spušta u parkirni položaj.
Podesiva osetljivost senzora za
detekciju kiše
Okrenuti točkić za podešavanje za
nameštanje osetljivosti:
manja
osetljivost:okrenuti točkić za
podešavanje
prema doleveća osetljivost:okrenuti
regulacioni točkić
prema gore
Prostor oko senzora za detekciju kiše održavati čistim, bez prašine,
prljavštine i leda.
Perač vetrobranskog stakla
Page 80 of 247
78Instrumenti i komandePovući ručicu. Tečnost perača se
raspršuje na vetrobran i brisači brišu nekoliko puta.
Tečnost za pranje 3 174
Brisači/perači zadnjeg stakla
Pritisnite prekidač na preklopnom
prekidaču kako biste uključili brisač
zadnjeg stakla:
gornji položaj:kontinuiran raddonji položaj:naizmeničan radsrednji položaj:isključeno
Gurnuti ručicu. Tečnost perača se
raspršuje na zadnje staklo i brisači
brišu nekoliko puta.
Ne koristiti kada je zadnje staklo
zaleđeno.
Isključiti u autoperionicama.
Brisač zadnjeg stakla će se
automatski uključiti, ako su brisači
vetrobranskog stakla uključeni i bira
se brzina za hod u nazad.
Uključivanje ili isključivanje ove
funkcije se može menjati u meniju
Settings (Podešavanja) na
Informacionom displeju.
Tečnost za pranje 3 174
Personalizacija vozila 3 104.
Spoljašnja temperatura
Pad temperature se prikazuje odmah, a porast temperature posle kraćeg
vremenskog intervala. Temperature
ispod 3 °C se prikazuju trepćući.
Na slici je prikazan Grafički
Informacioni displej.
