ESP OPEL ADAM 2018.5 Manual de Instrucciones (in Spanish)

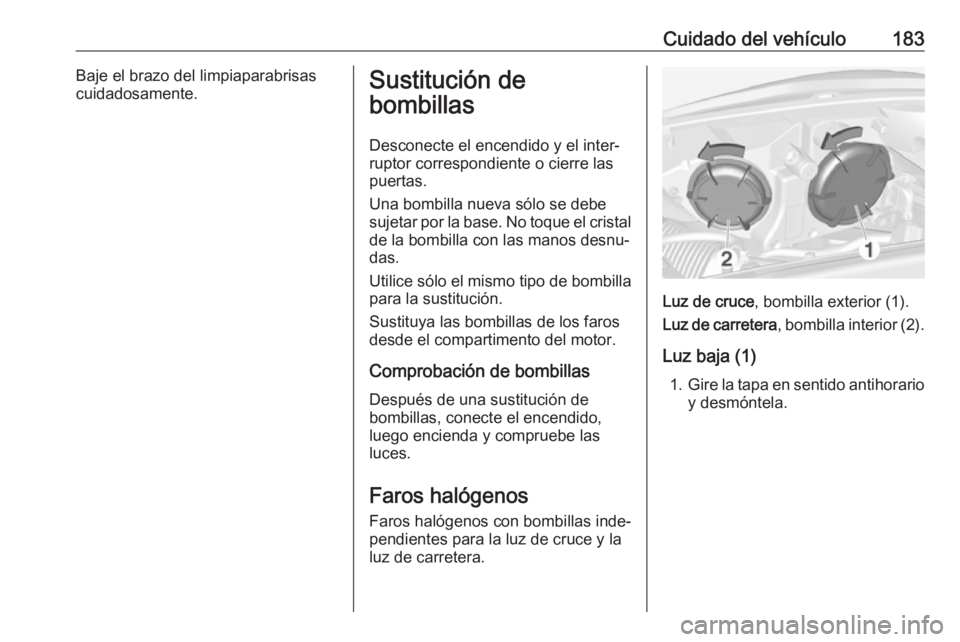

Cuidado del vehículo183Baje el brazo del limpiaparabrisas
cuidadosamente.Sustitución de
bombillas
Desconecte el encendido y el inter‐
ruptor correspondiente o cierre las
puertas.
Una bombilla nueva sólo se debe
sujetar por la base. No toque el cristal de la bombilla con las manos desnu‐
das.
Utilice sólo el mismo tipo de bombilla para la sustitución.
Sustituya las bombillas de los faros
desde el compartimento del motor.
Comprobación de bombillas
Después de una sustitución de
bombillas, conecte el encendido, luego encienda y compruebe las
luces.
Faros halógenos Faros halógenos con bombillas inde‐
pendientes para la luz de cruce y la
luz de carretera.
Luz de cruce , bombilla exterior (1).
Luz de carretera , bombilla interior (2).
Luz baja (1) 1. Gire la tapa en sentido antihorario
y desmóntela.

188Cuidado del vehículo
3. Extraiga cuidadosamente elgrupo óptico trasero de los aloja‐
mientos y desmóntelo.
4. Gire el portalámparas en sentido antihorario y desmóntelo. Susti‐
tuya la bombilla:
intermitente 1
luz trasera 2
luz trasera / luz de freno 3
Si la luz trasera 2 y la luz trasera/
luz de freno 3 son de LED, acuda
a un taller para su sustitución.
5. Inserte el portalámparas en el grupo óptico trasero y gírelo en
sentido horario. Asegúrese de
que los cables permanezcan en
los conductos correspondientes.
Monte el grupo óptico con los
pasadores de sujeción en los
alojamientos de la carrocería del
vehículo y apriete la tuerca de fija‐
ción de plástico desde el interior
del compartimento de carga.
Coloque la junta circular sobre el
alojamiento en el grupo óptico.
Cierre y enclave la tapa.
Luz de marcha atrás / piloto
antiniebla
La luz de marcha atrás se encuentra ubicada en el lado derecho del para‐
choques, y el piloto antiniebla se
encuentra en el lado izquierdo del
parachoques.
La descripción del cambio de bombi‐
llas es la misma para ambas luces.

192Cuidado del vehículoSistema eléctrico
Fusibles
El fusible de repuesto debe tener la
misma especificación que el fusible
defectuoso.
Hay dos cajas de fusibles en el
vehículo:
● en la parte delantera izquierda del compartimento del motor
● en los vehículos con volante a la izquierda, detrás del conmutadorde las luces; en los vehículos con
volante a la derecha, detrás de la guantera.
Antes de sustituir un fusible, desco‐
necte el interruptor correspondiente y
el encendido.
Hay tres tipos diferentes de fusibles
en el vehículo.
Dependiendo del tipo de fusible, un
fusible defectuoso puede recono‐
cerse por su filamento fundido. No sustituya el fusible hasta que se
subsane la causa de la avería.
Algunas funciones pueden estar protegidas por varios fusibles.
Puede haber fusibles insertados sin
que la función esté disponible en el
vehículo.
Extractor de fusibles Puede haber un extractor de fusibles
en la caja de fusibles del comparti‐
mento del motor.

Cuidado del vehículo193Coloque el extractor de fusibles en la
parte superior de los diversos tipos de
fusibles correspondiente y extraiga el
fusible.
Caja de fusibles del compartimento del motor
La caja de fusibles está ubicada en la
parte delantera izquierda del compar‐ timento del motor.
Desenclave la tapa y levántela hasta
el tope. Desmonte la tapa en posición
vertical tirando hacia arriba.
N.ºCircuito1Portabicicletas trasero2Interruptor del retrovisor exterior3Módulo de control de la carro‐
cería4Techo solar eléctrico abatible5ABS6Luz de circulación diurna
izquierda / Luz de cruce
izquierda7–8Interruptor del elevalunas eléc‐
trico9Sensor de la batería del vehículo10Nivelación de faros / Encendido11Limpialuneta12Desempañador de la luneta13Luz de circulación diurna
derecha / Luz de cruce derecha

Cuidado del vehículo195N.ºCircuito1Bomba del ABS2Limpiaparabrisas3Ventilador4Tablero de instrumentos / Cale‐
facción del asiento5Ventilador de refrigeración6–7Módulo de cambio manual auto‐
matizado8Ventilador de refrigeración9Ventilador de refrigeración10
––11Motor de arranque
Después de cambiar los fusibles
defectuosos, cierre la tapa de la caja
de fusibles y apriete hasta que se
enclave.
Si la tapa de la caja de fusibles no
está cerrada correctamente, pueden
producirse fallos.
Caja de fusibles del tablero
de instrumentos
La caja de fusibles está detrás del
conmutador de las luces en el tablero
de instrumentos.
Sujete la manilla, luego tire y saque el conmutador de las luces.

198Cuidado del vehículoEn la versión con subwoofer, las
herramientas y la argolla de remolque están alojadas con el triángulo de
advertencia en una caja debajo de la
cubierta del piso. Para acceder,
desmonte la cubierta del piso: pliegue
la parte trasera hacia delante y
extraiga la cubierta hacia atrás 3 69.
Vehículos con rueda de repuesto
El gato, la llave para tornillos de
rueda, las herramientas y dos correas para asegurar una rueda pinchada
están en la caja de herramientas,
debajo de la cubierta del piso del
compartimento de carga 3 69.
Llantas y neumáticos
Estado de los neumáticos, estado
de las llantas
Conduzca lentamente sobre los
bordillos y, si es posible, en ángulo
recto. Rodar sobre superficies con
bordes agudos puede dañar los
neumáticos y las llantas. Al aparcar,
no aprisione los neumáticos contra el
bordillo.
Compruebe periódicamente si las
llantas están dañadas. En caso de
daños o desgaste excesivo, recurra a la ayuda de un taller.
Recomendamos no cambiar las
ruedas delanteras por las traseras y
viceversa, ya que podría afectar a la
estabilidad del vehículo. Utilice siem‐
pre los neumáticos menos desgasta‐
dos en el eje trasero.
Neumáticos de invierno
Los neumáticos de invierno ofrecen
mayor seguridad a temperaturas infe‐ riores a 7 °C y, por tanto, deberían
montarse en todas las ruedas.Para neumáticos de invierno se
permiten todos los tamaños 3 242.
El tamaño de neumático
185/60 R 15 se permite únicamente
como neumático de invierno.
La pegatina con el límite de veloci‐
dad, según las normas de tráfico del
país, debe colocarse en el campo
visual del conductor.
Designaciones de losneumáticos
P. ej., 195/55 R 16 95 H195:anchura del neumático, en mm55:relación de sección (altura del
neumático respecto a la
anchura) en %R:tipo de correa: RadialRF:tipo: RunFlat16:diámetro de la llanta, en pulga‐
das95:índice de carga; p. ej., 95 es
equivalente a 690 kgH:letra del código de velocidad
Letra del código de velocidad:
Q:hasta 160 km/hS:hasta 180 km/h

Cuidado del vehículo199T:hasta 190 km/hH:hasta 210 km/hV:hasta 240 km/hW:hasta 270 km/h
Seleccione un neumático apropiado
para la velocidad máxima de su
vehículo.
La velocidad máxima se consigue
con el peso en vacío con conductor
(75 kg) más 125 kg de carga útil. El
uso de equipo opcional podría reducir la velocidad máxima del vehículo.
Prestaciones 3 238.
Neumáticos con dirección de
rodadura
Los neumáticos con dirección de
rodadura deben montarse de manera
que giren en la dirección correcta. La dirección de rodadura correcta se
indica mediante un símbolo (p. ej.,
una flecha) en el flanco.
Presión de los neumáticos
Compruebe la presión de los neumá‐ ticos en frío, al menos cada 14 días y
antes de cualquier viaje largo. No
olvide la rueda de repuesto.
Esto es aplicable también a los vehí‐
culos con sistema de control de
presión de los neumáticos.
Presión de los neumáticos 3 242.
La etiqueta de información de presión
de los neumáticos, situada en el
marco de la puerta derecha, indica
los neumáticos de equipamiento
original y las presiones correspon‐
dientes.
Los datos sobre presiones son váli‐ dos para neumáticos fríos. Son apli‐
cables a neumáticos de verano y deinvierno.
La presión de los neumáticos ECO
sirve para reducir el consumo de
combustible.
Una presión de los neumáticos inco‐
rrecta afectará negativamente a la
seguridad, a la maniobrabilidad del
vehículo, al confort y al consumo de
combustible, además de aumentar el desgaste de los neumáticos.
Las tablas de presión de los neumá‐
ticos muestran todas las combinacio‐
nes de neumáticos posibles 3 242.
Identifique el neumático respectivo.
Para conocer los neumáticos homo‐
logados para su vehículo, consulte el
certificado de conformidad CEE que
se entrega con el vehículo o la docu‐
mentación de matriculación nacional.
El conductor es responsable del
ajuste correcto de la presión de los neumáticos.9 Advertencia
Si la presión es insuficiente, los
neumáticos pueden calentarse
considerablemente, pudiendo
producirse desperfectos internos

200Cuidado del vehículoque pueden llegar a provocar el
desprendimiento de la banda de
rodadura e incluso un reventón del neumático cuando se circula a
gran velocidad.9 Advertencia
Para neumáticos específicos la
presión de los neumáticos reco‐
mendada como se muestra en la
tabla de presión de los neumáti‐
cos puede exceder la presión
máxima de neumáticos según lo
indicado en el neumático. No
exceda nunca la presión máxima
de los neumáticos según lo indi‐
cado en el neumático.
Si hay que reducir o aumentar la
presión de los neumáticos, desco‐
necte el encendido. Después de ajus‐
tar la presión de los neumáticos
conecte el encendido y seleccione el
ajuste relevante en la página Carga
de los neumáticos en el centro de
información del conductor (DIC)
3 95.
Dependencia de la temperatura
La presión de los neumáticos
depende de la temperatura del
neumático. Durante la conducción,
aumentan la temperatura y la presión
de los neumáticos. Los valores de
presión de los neumáticos proporcio‐
nados en la etiqueta de información
de los neumáticos y el cuadro de
presión de los neumáticos son váli‐
dos para neumáticos fríos, es decir, a 20 °C.
La presión aumenta casi 10 kPa para
un aumento de temperatura de
10 °C. Esto debe tenerse en cuenta
al verificar neumáticos calientes.
El valor de la presión mostrado en el
centro de información del conductor
representa la presión real de los
neumáticos. Un neumático frío
mostrará un valor inferior, lo cual no
significa que exista una fuga de aire.
Sistema de control depresión de los neumáticos
El sistema de control de presión de
los neumáticos comprueba la presión de los cuatro neumáticos una vez alminuto, cuando la velocidad del
vehículo supera un determinado
límite.Atención
El sistema de control de presión
de los neumáticos sólo puede
avisarle de un problema de
presión baja de los neumáticos y
no sustituye a las tareas de
mantenimiento de los neumáticos
por parte del conductor.
Todas las ruedas deben estar equi‐ padas con sensores de presión y losneumáticos deben estar inflados a la
presión prescrita.
Nota
En países donde el sistema de
control de presión de los neumáticos
es obligatorio legalmente, el uso de
ruedas sin sensores de presión
podría anular el permiso de circula‐
ción del vehículo.
Las presiones actuales de los
neumáticos pueden mostrarse en el
Menú de información del vehículo del
centro de información del conductor.

Cuidado del vehículo201El menú se puede seleccionar
pulsando los botones en la palanca.
Pulse MENU para seleccionar Menú
de información del vehículo X .
Gire la rueda de ajuste para seleccio‐
nar el sistema de control de presión
de los neumáticos.
El estado del sistema y las diferen‐
cias de presión pequeñas se indican
mediante un mensaje con el neumá‐
tico correspondiente parpadeando en el centro de información del conduc‐
tor.
El sistema considera la temperatura
de los neumáticos para las adverten‐
cias.
Dependencia de la temperatura
3 199.Si se detecta un problema de presión
baja de los neumáticos, se indica
mediante el testigo de control w
3 93.
Si se enciende w, pare lo antes posi‐
ble e infle los neumáticos a la presión
recomendada 3 242.
Si w parpadea durante
60-90 segundos y luego se ilumina de manera permanente, hay un fallo en
el sistema. Recurra a un taller.
Tras el inflado, puede ser necesario
conducir durante un tiempo para
actualizar los valores de presión de los neumáticos en el centro de infor‐
mación del conductor. Durante este
tiempo se puede iluminar el testigo w.
Si el testigo w se ilumina con tempe‐
raturas bajas y luego se apaga
después de conducir un rato, podría
indicar un problema de presión baja
de los neumáticos. Comprobar la
presión de los neumáticos.
Mensajes del vehículo 3 103.
Si hay que reducir o aumentar la
presión de los neumáticos, desco‐
necte el encendido.

202Cuidado del vehículoMonte sólo ruedas con sensores de
presión; en caso contrario, no se
mostrará la presión de los neumáti‐
cos y el testigo w permanecerá
encendido.
La rueda de repuesto o la rueda de
emergencia no está equipada con
sensor de presión. El sistema de
control de presión de los neumáticos
no funciona para este tipo de neumá‐ ticos. Se enciende el testigo de
control w. El sistema sigue funcio‐
nando para los otros tres neumáticos.
El uso de juegos de reparación de
neumáticos disponibles en comercios puede menoscabar el funciona‐
miento del sistema. Se recomienda el uso de juegos homologados por el
fabricante.
El uso de dispositivos electrónicos o
la proximidad a instalaciones que
utilizan frecuencias de onda similares podría afectar al funcionamiento del
sistema de control de presión de los
neumáticos.
Cada vez que se sustituyan neumáti‐
cos, hay que desmontar y revisar los
sensores del sistema de control de
presión de los neumáticos. En el casodel sensor atornillado, sustituya el
núcleo de la válvula y el anillo de
sellado. En el caso del sensor con
pinzas; sustituya el vástago de
válvula completo.
Estado de carga del vehículo
Ajuste la presión de los neumáticos a
las condiciones de carga conforme a
la etiqueta de información sobre neumáticos o el cuadro de presiones
de los neumáticos 3 242 y selec‐
cione el ajuste correspondiente en el
menú Carga neumáticos del centro
de información del conductor, Menú
de información del vehículo 3 95.
Este ajuste es la referencia para las
advertencias de presión de los
neumáticos.
El menú Carga neumáticos aparece
únicamente si el vehículo está dete‐
nido y el freno de estacionamiento
está aplicado. En vehículos con
cambio automático, la palanca selec‐
tora debe encontrarse en P.
Seleccione:
● Ligera para presión de confort
hasta 3 personas.
● Eco para presión Eco hasta
3 personas.
● Max para carga completa.
Proceso de ajuste del sensor de
presión de los neumáticos
Cada sensor de presión tiene un
código de identificación único. El
código de identificación se debe
corresponder con la posición de la
nueva rueda/neumático después de
girar los neumáticos o intercambiar el juego completo de rueda o se han
