Cuidado del vehículo203sustituido más sensores de presión.
Asimismo, el proceso de empareja‐ miento de los sensores de presióndebería realizarse después de susti‐
tuir el neumático de repuesto por un neumático de carretera con el sensor
de presión.
El testigo de avería w y el mensaje o
código de advertencia deberían
apagarse en el próximo ciclo de
encendido. Los sensores se empare‐ jan con las posiciones del neumático/
llanta, utilizando una herramienta de
aprendizaje, en el siguiente orden:
rueda delantera del lado izquierdo,
rueda delantera del lado derecho,
rueda trasera del lado derecho y
rueda trasera del lado izquierdo. El
intermitente en la posición de acti‐
vado actual se ilumina hasta que el
sensor se empareja.
Consulte con un taller para su revi‐
sión. Hay un plazo de 2 minutos para
emparejar la primera posición de
rueda y de 5 minutos en total para las
cuatro posiciones. Si tarda más, el
proceso de emparejamiento se
cancela y hay que volver a empezar.El proceso de ajuste del sensor de
presión de los neumáticos es:
1. Ponga el freno de estaciona‐ miento.
2. Conecte el encendido. 3. En vehículos con cambio manual automatizado: Mantenga pisadoel pedal de freno. Mueva y
mantenga la palanca selectora
durante 5 minutos en la posición
N hasta que se muestre P en el
centro de información del conduc‐ tor. P indica que se puede iniciar
el proceso de ajuste del sensor.
En vehículos con cambio manual:
seleccione punto muerto.
4. Usar MENU en la palanca para
seleccionar el Menú de
información del vehículo en el
centro de información del conduc‐ tor.
5. Gire la rueda de ajuste para ir al menú de presión de los neumáti‐
cos.6. Pulse SET/CLR para empezar el
proceso de emparejamiento de
los sensores. Debería mostrarse
un mensaje solicitando la acepta‐
ción del proceso.
7. Pulse de nuevo SET/CLR para
confirmar la selección. La bocina
suena dos veces para indicar que el receptor está en modo de
aprendizaje.
8. Empiece por la rueda delantera del lado izquierdo.
9. Coloque la herramienta de apren‐
dizaje sobre el flanco del neumá‐
tico, cerca del vástago de la
válvula. Luego pulse el botón para
activar el sensor de presión de los neumáticos. Un toque de la
bocina confirma que el código de
identificación del sensor ha sido
emparejado con esta posición de
la rueda.
10. Continúe con la rueda delantera derecha y repita el procedimiento
del paso 9.
11. Continúe con la rueda trasera derecha y repita el procedimiento
del paso 9.

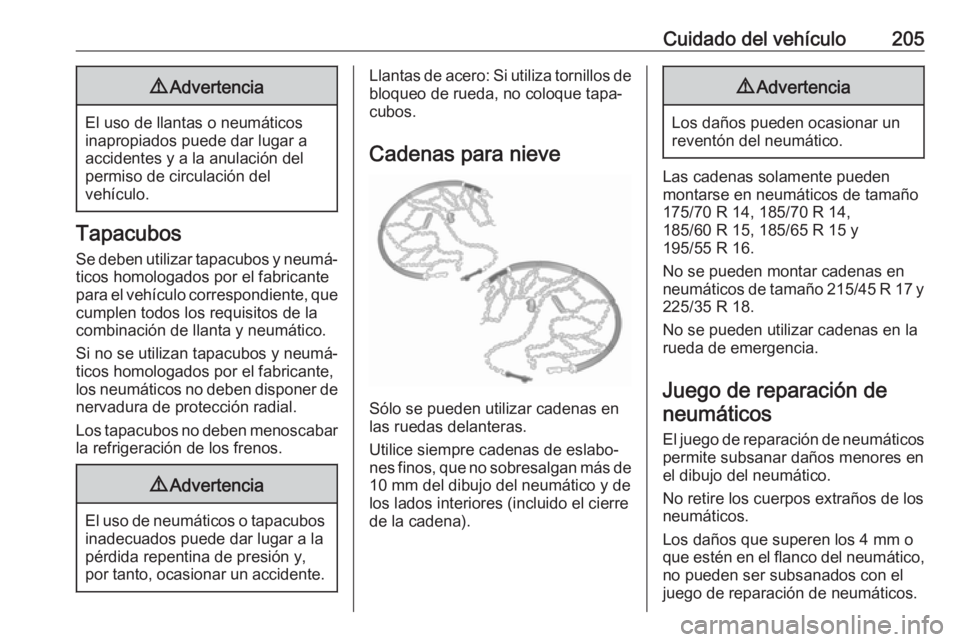

Cuidado del vehículo2059Advertencia
El uso de llantas o neumáticos
inapropiados puede dar lugar a
accidentes y a la anulación del
permiso de circulación del
vehículo.
Tapacubos
Se deben utilizar tapacubos y neumá‐
ticos homologados por el fabricante
para el vehículo correspondiente, que
cumplen todos los requisitos de la
combinación de llanta y neumático.
Si no se utilizan tapacubos y neumá‐
ticos homologados por el fabricante,
los neumáticos no deben disponer de nervadura de protección radial.
Los tapacubos no deben menoscabar
la refrigeración de los frenos.
9 Advertencia
El uso de neumáticos o tapacubos
inadecuados puede dar lugar a la
pérdida repentina de presión y,
por tanto, ocasionar un accidente.
Llantas de acero: Si utiliza tornillos de
bloqueo de rueda, no coloque tapa‐
cubos.
Cadenas para nieve
Sólo se pueden utilizar cadenas en
las ruedas delanteras.
Utilice siempre cadenas de eslabo‐
nes finos, que no sobresalgan más de 10 mm del dibujo del neumático y de
los lados interiores (incluido el cierre
de la cadena).
9 Advertencia
Los daños pueden ocasionar un
reventón del neumático.
Las cadenas solamente pueden
montarse en neumáticos de tamaño
175/70 R 14, 185/70 R 14,
185/60 R 15, 185/65 R 15 y
195/55 R 16.
No se pueden montar cadenas en
neumáticos de tamaño 215/45 R 17 y 225/35 R 18.
No se pueden utilizar cadenas en la
rueda de emergencia.
Juego de reparación de
neumáticos
El juego de reparación de neumáticos permite subsanar daños menores en
el dibujo del neumático.
No retire los cuerpos extraños de los
neumáticos.
Los daños que superen los 4 mm o
que estén en el flanco del neumático, no pueden ser subsanados con el
juego de reparación de neumáticos.

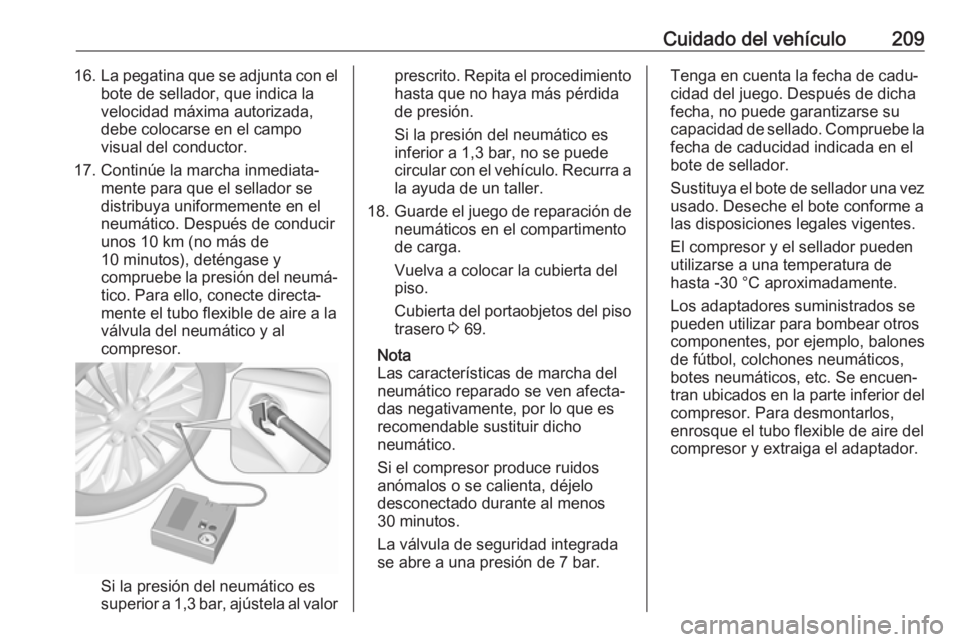

Cuidado del vehículo20916.La pegatina que se adjunta con el
bote de sellador, que indica la
velocidad máxima autorizada,
debe colocarse en el campo
visual del conductor.
17. Continúe la marcha inmediata‐ mente para que el sellador se
distribuya uniformemente en el
neumático. Después de conducir
unos 10 km (no más de
10 minutos), deténgase y
compruebe la presión del neumá‐ tico. Para ello, conecte directa‐mente el tubo flexible de aire a la
válvula del neumático y al
compresor.
Si la presión del neumático es
superior a 1,3 bar, ajústela al valor
prescrito. Repita el procedimiento hasta que no haya más pérdida
de presión.
Si la presión del neumático es
inferior a 1,3 bar, no se puede
circular con el vehículo. Recurra a la ayuda de un taller.
18. Guarde el juego de reparación de
neumáticos en el compartimento
de carga.
Vuelva a colocar la cubierta del
piso.
Cubierta del portaobjetos del piso trasero 3 69.
Nota
Las características de marcha del
neumático reparado se ven afecta‐
das negativamente, por lo que es recomendable sustituir dicho
neumático.
Si el compresor produce ruidos
anómalos o se calienta, déjelo
desconectado durante al menos
30 minutos.
La válvula de seguridad integrada
se abre a una presión de 7 bar.Tenga en cuenta la fecha de cadu‐
cidad del juego. Después de dicha
fecha, no puede garantizarse su capacidad de sellado. Compruebe la fecha de caducidad indicada en el
bote de sellador.
Sustituya el bote de sellador una vez usado. Deseche el bote conforme a
las disposiciones legales vigentes.
El compresor y el sellador pueden
utilizarse a una temperatura de
hasta -30 °C aproximadamente.
Los adaptadores suministrados se
pueden utilizar para bombear otros
componentes, por ejemplo, balones
de fútbol, colchones neumáticos,
botes neumáticos, etc. Se encuen‐
tran ubicados en la parte inferior del
compresor. Para desmontarlos,
enrosque el tubo flexible de aire del
compresor y extraiga el adaptador.

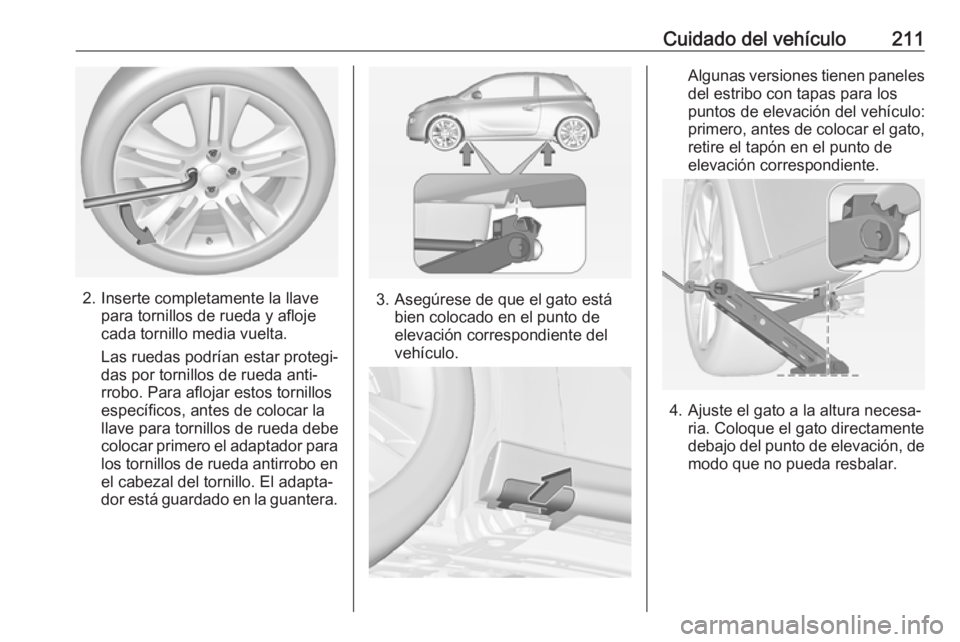

Cuidado del vehículo211
2. Inserte completamente la llavepara tornillos de rueda y afloje
cada tornillo media vuelta.
Las ruedas podrían estar protegi‐
das por tornillos de rueda anti‐
rrobo. Para aflojar estos tornillos
específicos, antes de colocar la
llave para tornillos de rueda debe
colocar primero el adaptador para
los tornillos de rueda antirrobo en
el cabezal del tornillo. El adapta‐
dor está guardado en la guantera.3. Asegúrese de que el gato está bien colocado en el punto de
elevación correspondiente del
vehículo.
Algunas versiones tienen paneles
del estribo con tapas para los
puntos de elevación del vehículo:
primero, antes de colocar el gato,
retire el tapón en el punto de
elevación correspondiente.
4. Ajuste el gato a la altura necesa‐ ria. Coloque el gato directamente
debajo del punto de elevación, de
modo que no pueda resbalar.

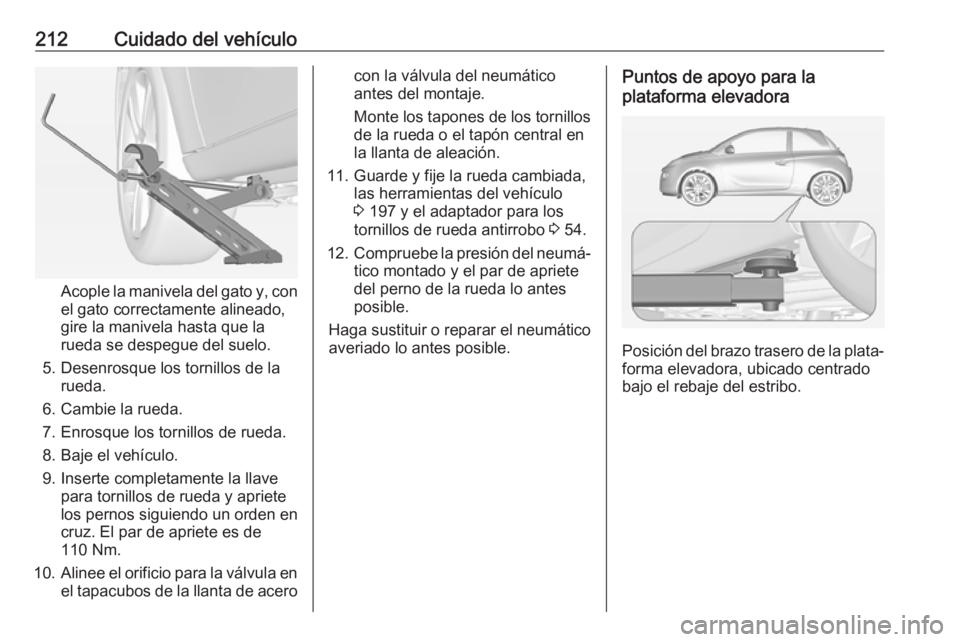

212Cuidado del vehículo
Acople la manivela del gato y, con
el gato correctamente alineado,
gire la manivela hasta que la
rueda se despegue del suelo.
5. Desenrosque los tornillos de la rueda.
6. Cambie la rueda.
7. Enrosque los tornillos de rueda.
8. Baje el vehículo.
9. Inserte completamente la llave para tornillos de rueda y apriete
los pernos siguiendo un orden en
cruz. El par de apriete es de
110 Nm.
10. Alinee el orificio para la válvula en
el tapacubos de la llanta de acero
con la válvula del neumático
antes del montaje.
Monte los tapones de los tornillos de la rueda o el tapón central en
la llanta de aleación.
11. Guarde y fije la rueda cambiada, las herramientas del vehículo
3 197 y el adaptador para los
tornillos de rueda antirrobo 3 54.
12. Compruebe la presión del neumá‐
tico montado y el par de apriete
del perno de la rueda lo antes
posible.
Haga sustituir o reparar el neumático
averiado lo antes posible.Puntos de apoyo para la
plataforma elevadora
Posición del brazo trasero de la plata‐
forma elevadora, ubicado centrado
bajo el rebaje del estribo.

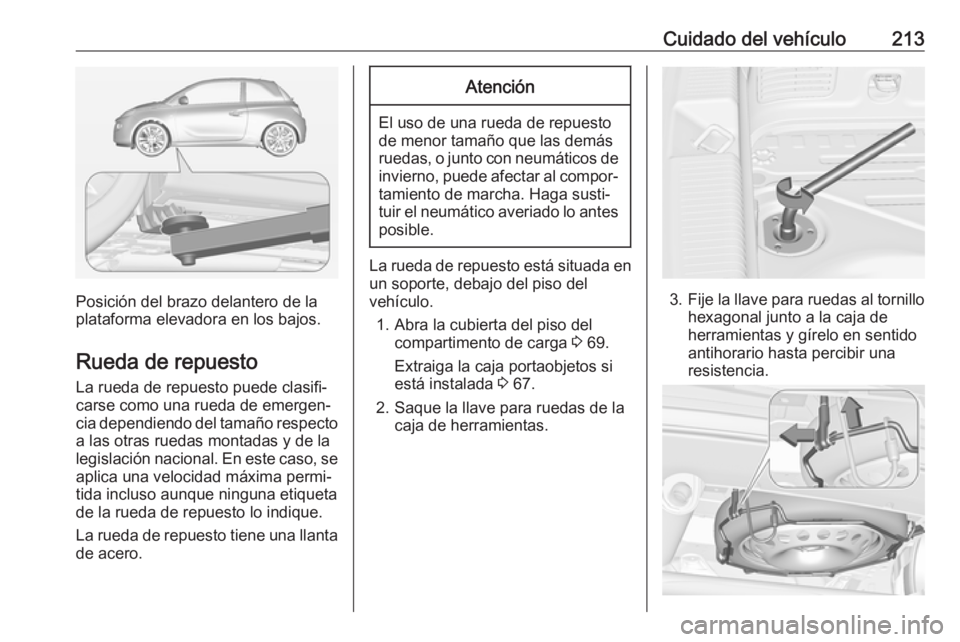

Cuidado del vehículo213
Posición del brazo delantero de la
plataforma elevadora en los bajos.
Rueda de repuesto
La rueda de repuesto puede clasifi‐
carse como una rueda de emergen‐
cia dependiendo del tamaño respecto a las otras ruedas montadas y de la
legislación nacional. En este caso, se
aplica una velocidad máxima permi‐
tida incluso aunque ninguna etiqueta
de la rueda de repuesto lo indique.
La rueda de repuesto tiene una llanta de acero.
Atención
El uso de una rueda de repuesto
de menor tamaño que las demás
ruedas, o junto con neumáticos de invierno, puede afectar al compor‐tamiento de marcha. Haga susti‐
tuir el neumático averiado lo antes posible.
La rueda de repuesto está situada enun soporte, debajo del piso del
vehículo.
1. Abra la cubierta del piso del compartimento de carga 3 69.
Extraiga la caja portaobjetos si
está instalada 3 67.
2. Saque la llave para ruedas de la caja de herramientas.
3.Fije la llave para ruedas al tornillo
hexagonal junto a la caja de
herramientas y gírelo en sentido
antihorario hasta percibir una
resistencia.

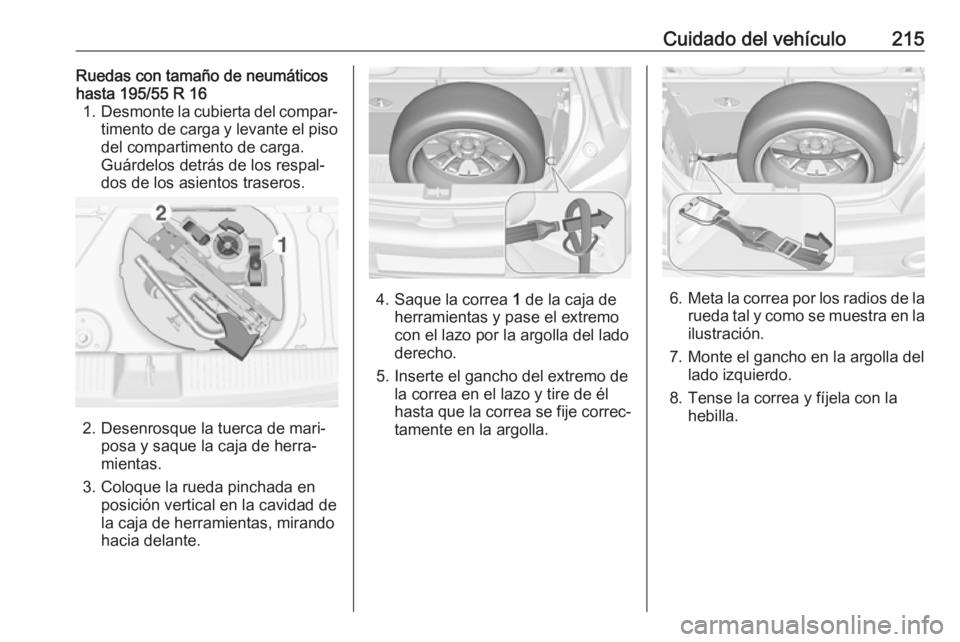

Cuidado del vehículo215Ruedas con tamaño de neumáticos
hasta 195/55 R 16 1. Desmonte la cubierta del compar‐
timento de carga y levante el piso
del compartimento de carga.
Guárdelos detrás de los respal‐ dos de los asientos traseros.
2. Desenrosque la tuerca de mari‐ posa y saque la caja de herra‐
mientas.
3. Coloque la rueda pinchada en posición vertical en la cavidad de
la caja de herramientas, mirando
hacia delante.
4. Saque la correa 1 de la caja de
herramientas y pase el extremo
con el lazo por la argolla del lado
derecho.
5. Inserte el gancho del extremo de la correa en el lazo y tire de él
hasta que la correa se fije correc‐
tamente en la argolla.6. Meta la correa por los radios de la
rueda tal y como se muestra en la
ilustración.
7. Monte el gancho en la argolla del lado izquierdo.
8. Tense la correa y fíjela con la hebilla.

216Cuidado del vehículo

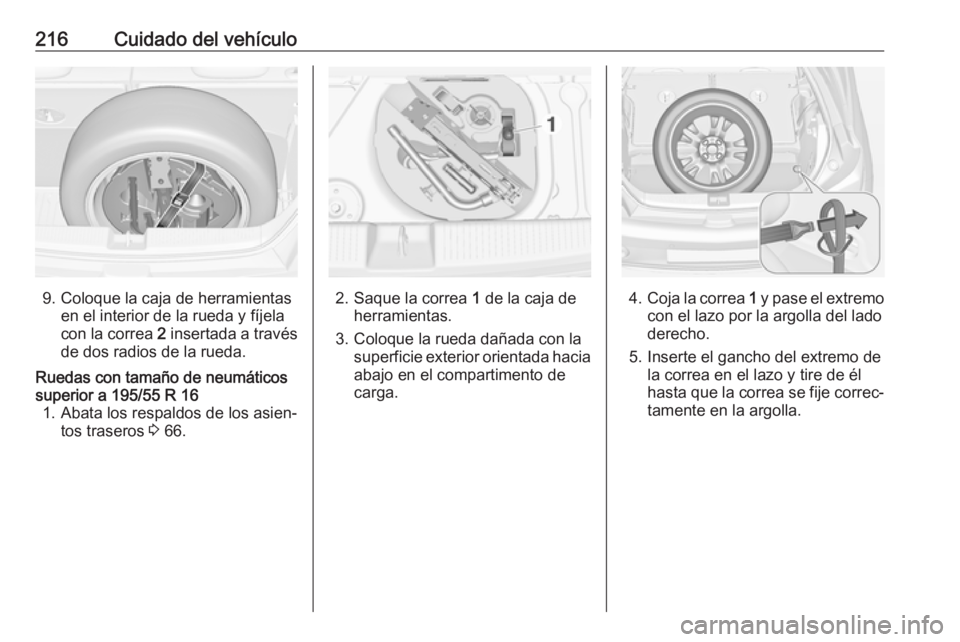

9. Coloque la caja de herramientasen el interior de la rueda y fíjela
con la correa 2 insertada a través
de dos radios de la rueda.
Ruedas con tamaño de neumáticos
superior a 195/55 R 16 1. Abata los respaldos de los asien‐ tos traseros 3 66.
2. Saque la correa 1 de la caja de
herramientas.
3. Coloque la rueda dañada con la superficie exterior orientada hacia
abajo en el compartimento de
carga.4. Coja la correa 1 y pase el extremo
con el lazo por la argolla del lado
derecho.
5. Inserte el gancho del extremo de la correa en el lazo y tire de él
hasta que la correa se fije correc‐ tamente en la argolla.

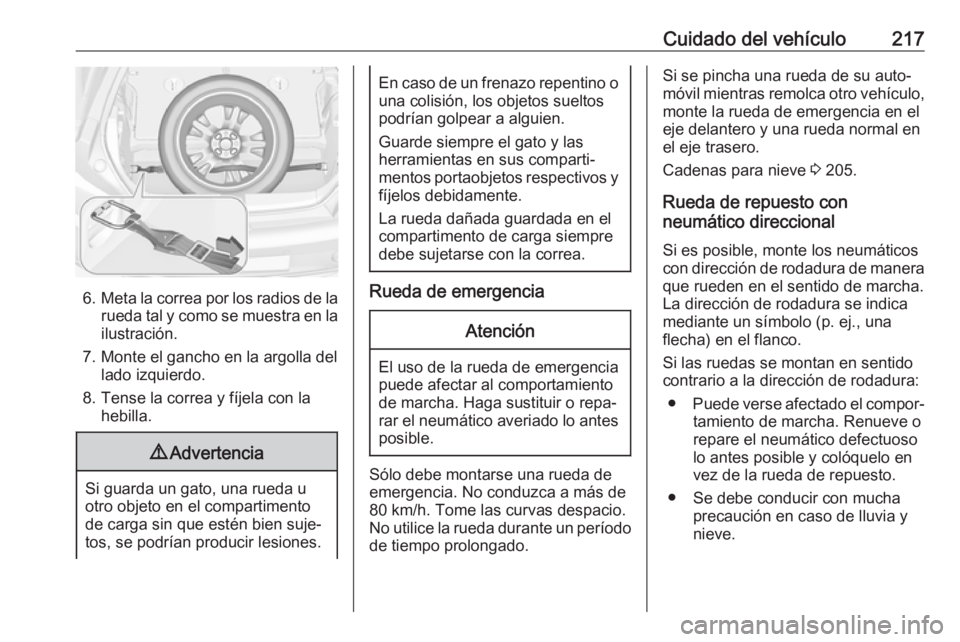

Cuidado del vehículo217
6.Meta la correa por los radios de la
rueda tal y como se muestra en la ilustración.
7. Monte el gancho en la argolla del lado izquierdo.
8. Tense la correa y fíjela con la hebilla.
9 Advertencia
Si guarda un gato, una rueda u
otro objeto en el compartimento
de carga sin que estén bien suje‐
tos, se podrían producir lesiones.
En caso de un frenazo repentino o una colisión, los objetos sueltos
podrían golpear a alguien.
Guarde siempre el gato y las
herramientas en sus comparti‐
mentos portaobjetos respectivos y
fíjelos debidamente.
La rueda dañada guardada en el
compartimento de carga siempre
debe sujetarse con la correa.
Rueda de emergencia
Atención
El uso de la rueda de emergencia
puede afectar al comportamiento
de marcha. Haga sustituir o repa‐
rar el neumático averiado lo antes posible.
Sólo debe montarse una rueda de
emergencia. No conduzca a más de
80 km/h. Tome las curvas despacio.
No utilice la rueda durante un período
de tiempo prolongado.
Si se pincha una rueda de su auto‐
móvil mientras remolca otro vehículo, monte la rueda de emergencia en el
eje delantero y una rueda normal en el eje trasero.
Cadenas para nieve 3 205.
Rueda de repuesto con
neumático direccional
Si es posible, monte los neumáticoscon dirección de rodadura de manera
que rueden en el sentido de marcha.
La dirección de rodadura se indica
mediante un símbolo (p. ej., una flecha) en el flanco.
Si las ruedas se montan en sentido
contrario a la dirección de rodadura:
● Puede verse afectado el compor‐
tamiento de marcha. Renueve o
repare el neumático defectuoso lo antes posible y colóquelo envez de la rueda de repuesto.
● Se debe conducir con mucha precaución en caso de lluvia y
nieve.

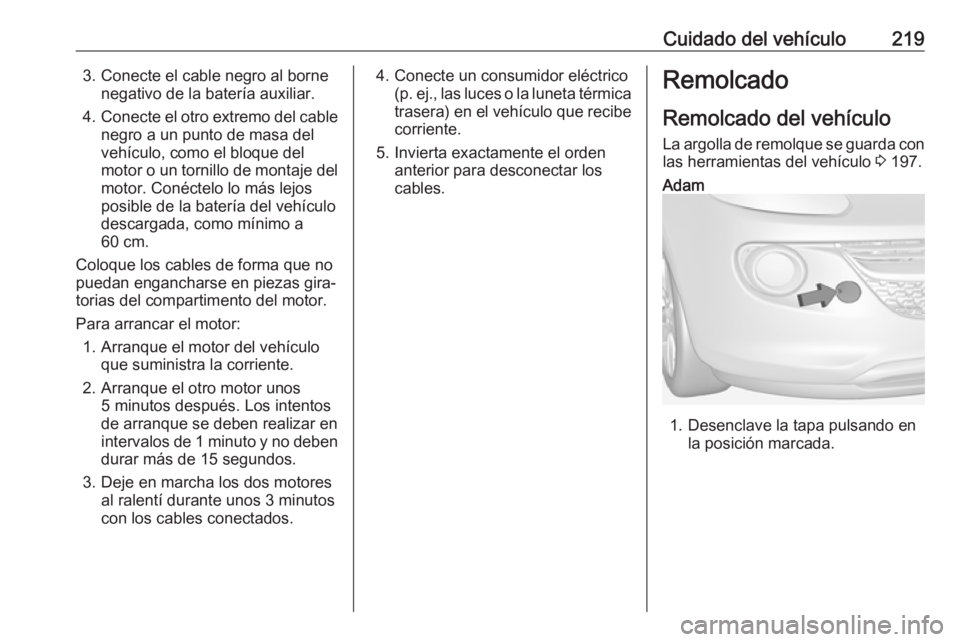

Cuidado del vehículo2193. Conecte el cable negro al bornenegativo de la batería auxiliar.
4. Conecte el otro extremo del cable
negro a un punto de masa del
vehículo, como el bloque del
motor o un tornillo de montaje del motor. Conéctelo lo más lejos
posible de la batería del vehículo
descargada, como mínimo a
60 cm.
Coloque los cables de forma que no puedan engancharse en piezas gira‐
torias del compartimento del motor.
Para arrancar el motor: 1. Arranque el motor del vehículo que suministra la corriente.
2. Arranque el otro motor unos 5 minutos después. Los intentos
de arranque se deben realizar en
intervalos de 1 minuto y no deben
durar más de 15 segundos.
3. Deje en marcha los dos motores al ralentí durante unos 3 minutos
con los cables conectados.4. Conecte un consumidor eléctrico (p. ej., las luces o la luneta térmicatrasera) en el vehículo que recibe corriente.
5. Invierta exactamente el orden anterior para desconectar los
cables.Remolcado
Remolcado del vehículo
La argolla de remolque se guarda con las herramientas del vehículo 3 197.Adam
1. Desenclave la tapa pulsando en
la posición marcada.
