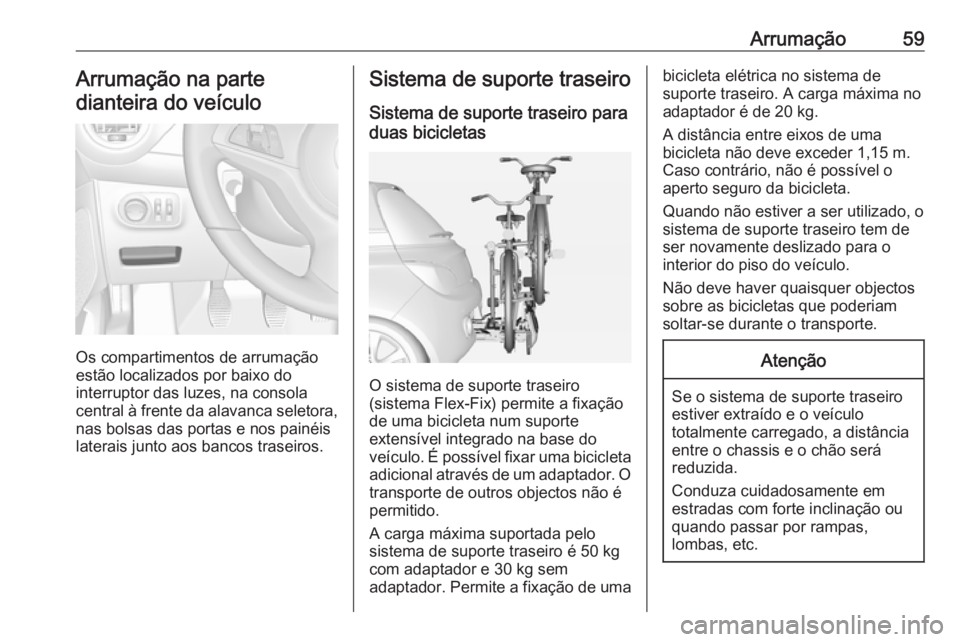

Arrumação59Arrumação na parte
dianteira do veículo
Os compartimentos de arrumação
estão localizados por baixo do
interruptor das luzes, na consola central à frente da alavanca seletora, nas bolsas das portas e nos painéis
laterais junto aos bancos traseiros.
Sistema de suporte traseiro
Sistema de suporte traseiro para
duas bicicletas
O sistema de suporte traseiro
(sistema Flex-Fix) permite a fixação
de uma bicicleta num suporte
extensível integrado na base do
veículo. É possível fixar uma bicicleta
adicional através de um adaptador. O transporte de outros objectos não é
permitido.
A carga máxima suportada pelo
sistema de suporte traseiro é 50 kg
com adaptador e 30 kg sem
adaptador. Permite a fixação de uma
bicicleta elétrica no sistema de
suporte traseiro. A carga máxima no
adaptador é de 20 kg.
A distância entre eixos de uma
bicicleta não deve exceder 1,15 m.
Caso contrário, não é possível o
aperto seguro da bicicleta.
Quando não estiver a ser utilizado, o
sistema de suporte traseiro tem de
ser novamente deslizado para o
interior do piso do veículo.
Não deve haver quaisquer objectos
sobre as bicicletas que poderiam
soltar-se durante o transporte.Atenção
Se o sistema de suporte traseiro
estiver extraído e o veículo
totalmente carregado, a distância
entre o chassis e o chão será
reduzida.
Conduza cuidadosamente em
estradas com forte inclinação ou
quando passar por rampas,
lombas, etc.

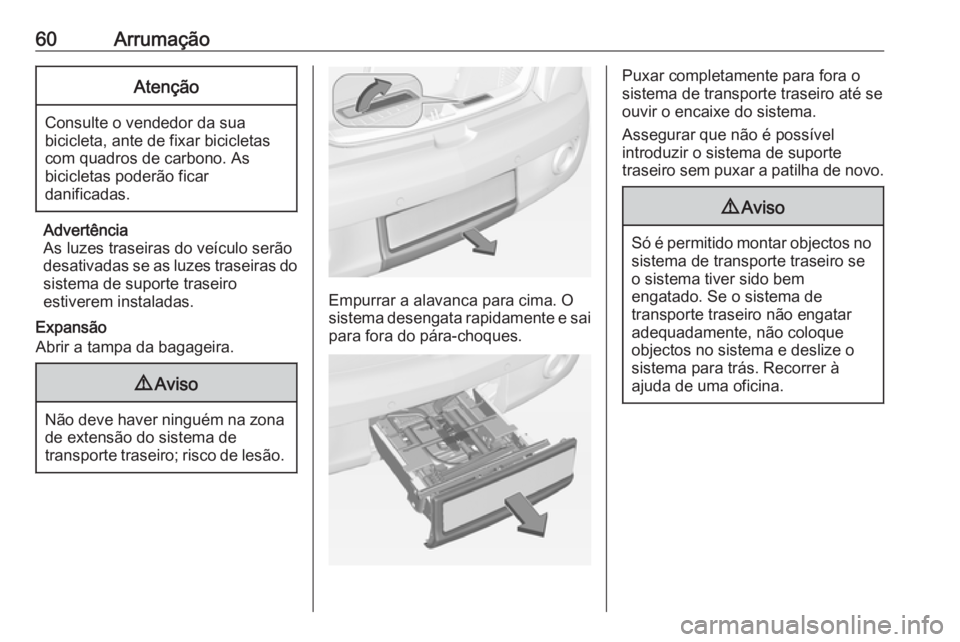

60ArrumaçãoAtenção
Consulte o vendedor da suabicicleta, ante de fixar bicicletas
com quadros de carbono. As
bicicletas poderão ficar
danificadas.
Advertência
As luzes traseiras do veículo serão
desativadas se as luzes traseiras do sistema de suporte traseiro
estiverem instaladas.
Expansão
Abrir a tampa da bagageira.
9 Aviso
Não deve haver ninguém na zona
de extensão do sistema de
transporte traseiro; risco de lesão.
Empurrar a alavanca para cima. O
sistema desengata rapidamente e sai para fora do pára-choques.
Puxar completamente para fora o
sistema de transporte traseiro até se
ouvir o encaixe do sistema.
Assegurar que não é possível
introduzir o sistema de suporte
traseiro sem puxar a patilha de novo.9 Aviso
Só é permitido montar objectos no
sistema de transporte traseiro se
o sistema tiver sido bem
engatado. Se o sistema de
transporte traseiro não engatar
adequadamente, não coloque
objectos no sistema e deslize o
sistema para trás. Recorrer à
ajuda de uma oficina.

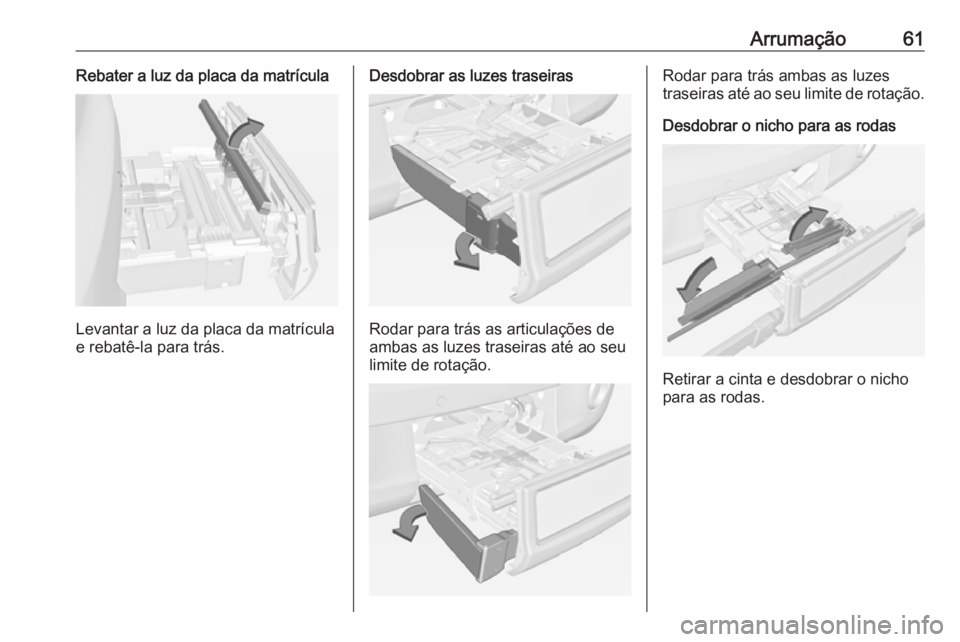

Arrumação61Rebater a luz da placa da matrícula
Levantar a luz da placa da matrícula
e rebatê-la para trás.
Desdobrar as luzes traseiras
Rodar para trás as articulações de
ambas as luzes traseiras até ao seu
limite de rotação.
Rodar para trás ambas as luzes
traseiras até ao seu limite de rotação.
Desdobrar o nicho para as rodas
Retirar a cinta e desdobrar o nicho
para as rodas.

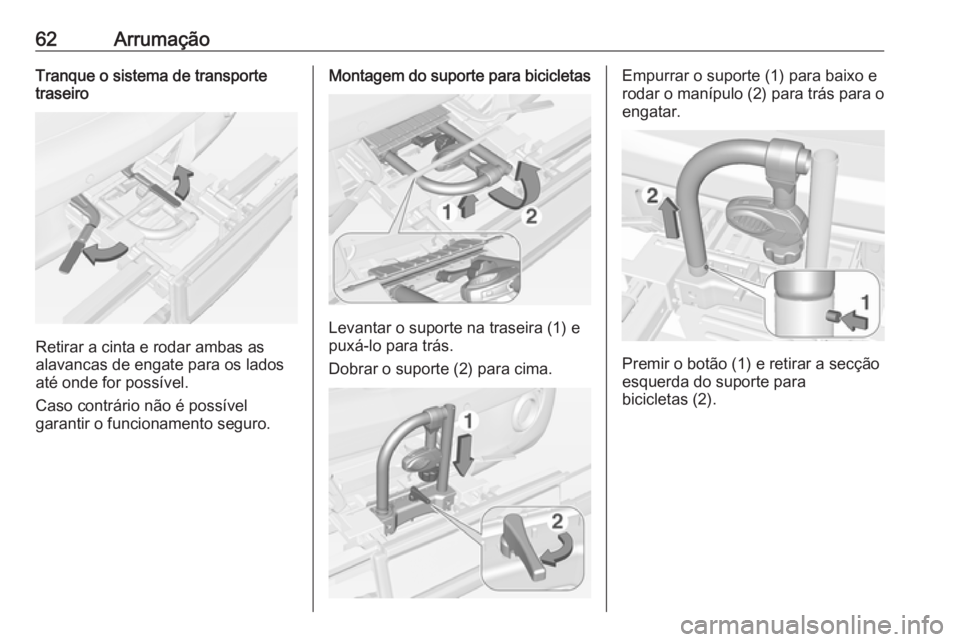

62ArrumaçãoTranque o sistema de transportetraseiro
Retirar a cinta e rodar ambas as
alavancas de engate para os lados
até onde for possível.
Caso contrário não é possível
garantir o funcionamento seguro.
Montagem do suporte para bicicletas
Levantar o suporte na traseira (1) e
puxá-lo para trás.
Dobrar o suporte (2) para cima.
Empurrar o suporte (1) para baixo e
rodar o manípulo (2) para trás para o engatar.
Premir o botão (1) e retirar a secção
esquerda do suporte para
bicicletas (2).

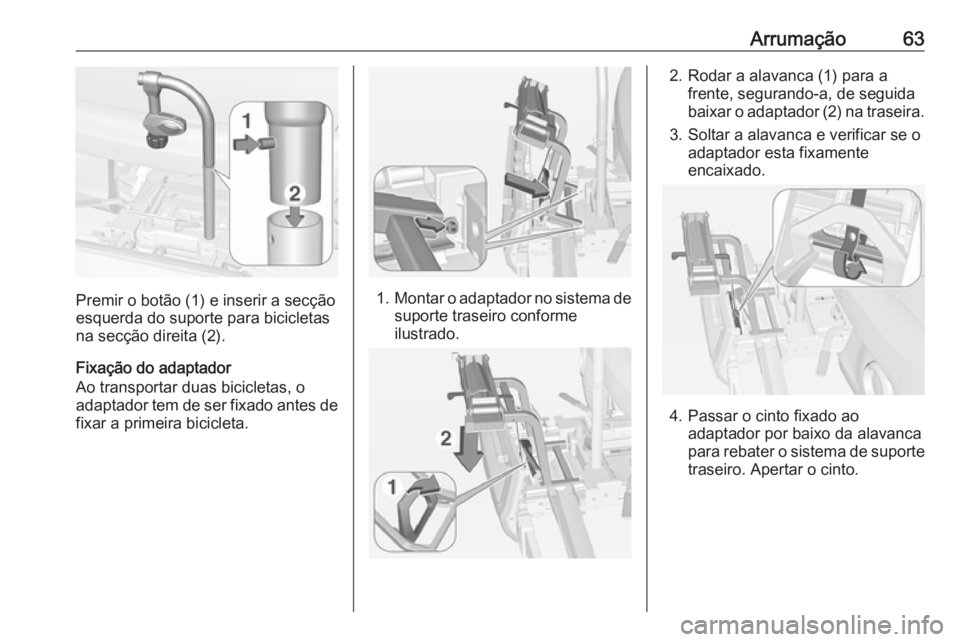

Arrumação63
Premir o botão (1) e inserir a secção
esquerda do suporte para bicicletas
na secção direita (2).
Fixação do adaptador
Ao transportar duas bicicletas, o
adaptador tem de ser fixado antes de
fixar a primeira bicicleta.1. Montar o adaptador no sistema de
suporte traseiro conformeilustrado.
2. Rodar a alavanca (1) para a frente, segurando-a, de seguida
baixar o adaptador (2) na traseira.
3. Soltar a alavanca e verificar se o adaptador esta fixamente
encaixado.
4. Passar o cinto fixado ao adaptador por baixo da alavanca
para rebater o sistema de suporte
traseiro. Apertar o cinto.

64ArrumaçãoFixar a primeira bicicleta
1. Rodar os pedais para a posiçãoilustrada e colocar a bicicleta no
nicho para a roda.
Assegurar que a bicicleta fica
centralmente nos nichos para as
rodas.
2. Fixar o suporte de montagem curto ao quadro da bicicleta.
Rodar o manípulo para a direita
para apertar.
3. Prender ambas as rodas das bicicletas nos nichos previstos
usando cintos de retenção.
4. Verificar a bicicleta para se certificar que está bem presa.Atenção
Assegurar-se que o espaço entre
a bicicleta e o veículo é de pelo
menos 5 cm. Se necessário,
liberte o guiador e rode para o
lado.
Instalação da segunda bicicleta
A instalação de uma segunda
bicicleta é semelhante à instalação da primeira bicicleta. Além disso,
deve ter-se em atenção o seguinte:
1. Rodar sempre os pedais para a posição adequada antes de
colocar a bicicleta.

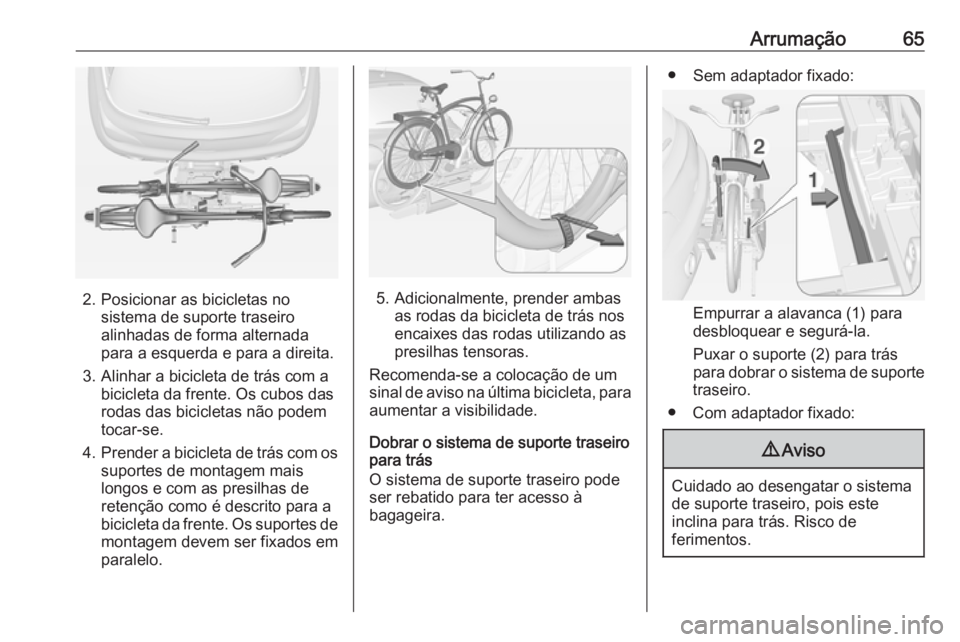

Arrumação65
2. Posicionar as bicicletas nosistema de suporte traseiro
alinhadas de forma alternada
para a esquerda e para a direita.
3. Alinhar a bicicleta de trás com a bicicleta da frente. Os cubos das
rodas das bicicletas não podem
tocar-se.
4. Prender a bicicleta de trás com os
suportes de montagem mais
longos e com as presilhas de
retenção como é descrito para a
bicicleta da frente. Os suportes de montagem devem ser fixados em
paralelo.5. Adicionalmente, prender ambas as rodas da bicicleta de trás nos
encaixes das rodas utilizando as
presilhas tensoras.
Recomenda-se a colocação de um sinal de aviso na última bicicleta, para
aumentar a visibilidade.
Dobrar o sistema de suporte traseiro
para trás
O sistema de suporte traseiro pode
ser rebatido para ter acesso à
bagageira.
● Sem adaptador fixado:
Empurrar a alavanca (1) para
desbloquear e segurá-la.
Puxar o suporte (2) para trás
para dobrar o sistema de suporte
traseiro.
● Com adaptador fixado:
9 Aviso
Cuidado ao desengatar o sistema
de suporte traseiro, pois este
inclina para trás. Risco de
ferimentos.

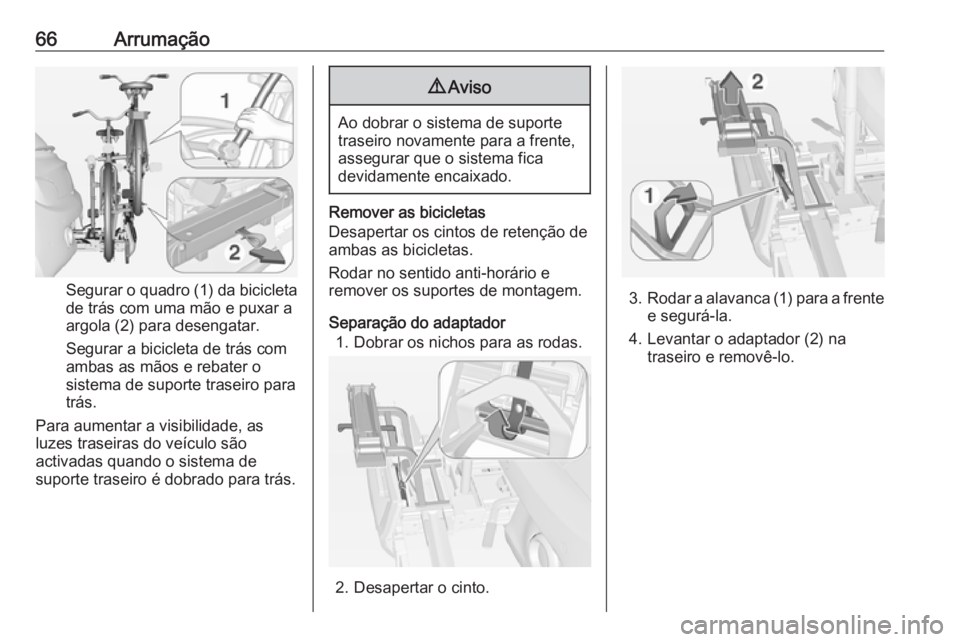

66Arrumação
Segurar o quadro (1) da bicicletade trás com uma mão e puxar aargola (2) para desengatar.
Segurar a bicicleta de trás com
ambas as mãos e rebater o
sistema de suporte traseiro para
trás.
Para aumentar a visibilidade, as
luzes traseiras do veículo são
activadas quando o sistema de
suporte traseiro é dobrado para trás.
9 Aviso
Ao dobrar o sistema de suporte
traseiro novamente para a frente,
assegurar que o sistema fica
devidamente encaixado.
Remover as bicicletas
Desapertar os cintos de retenção de
ambas as bicicletas.
Rodar no sentido anti-horário e
remover os suportes de montagem.
Separação do adaptador 1. Dobrar os nichos para as rodas.
2. Desapertar o cinto.
3. Rodar a alavanca (1) para a frente
e segurá-la.
4. Levantar o adaptador (2) na traseiro e removê-lo.

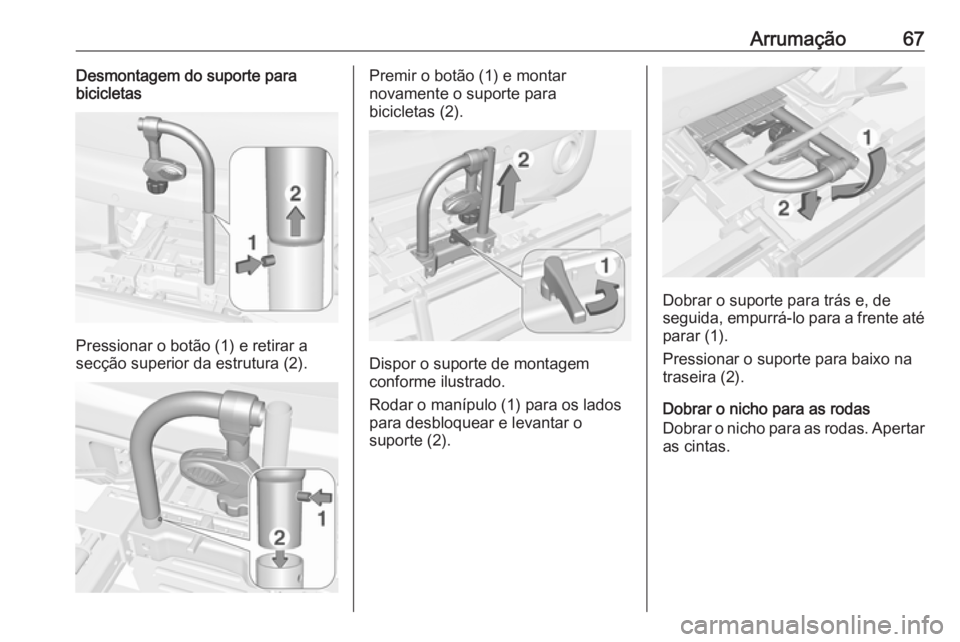

Arrumação67Desmontagem do suporte para
bicicletas
Pressionar o botão (1) e retirar a
secção superior da estrutura (2).
Premir o botão (1) e montar
novamente o suporte para
bicicletas (2).
Dispor o suporte de montagem
conforme ilustrado.
Rodar o manípulo (1) para os lados para desbloquear e levantar o
suporte (2).
Dobrar o suporte para trás e, de
seguida, empurrá-lo para a frente até parar (1).
Pressionar o suporte para baixo na
traseira (2).
Dobrar o nicho para as rodas
Dobrar o nicho para as rodas. Apertar as cintas.

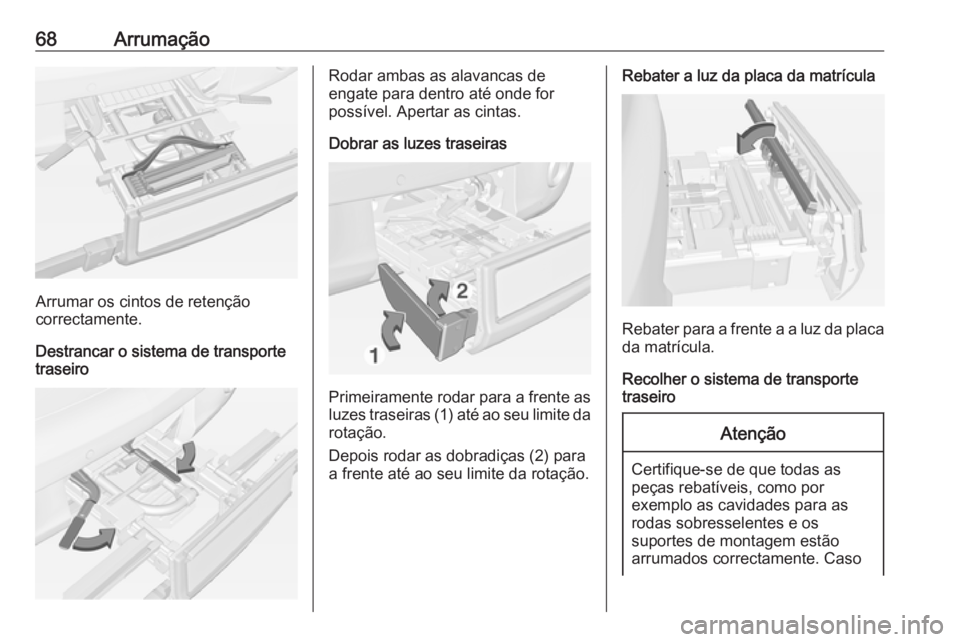

68Arrumação
Arrumar os cintos de retenção
correctamente.
Destrancar o sistema de transporte
traseiro
Rodar ambas as alavancas de
engate para dentro até onde for
possível. Apertar as cintas.
Dobrar as luzes traseiras
Primeiramente rodar para a frente as luzes traseiras (1) até ao seu limite da
rotação.
Depois rodar as dobradiças (2) para
a frente até ao seu limite da rotação.
Rebater a luz da placa da matrícula
Rebater para a frente a a luz da placa da matrícula.
Recolher o sistema de transporte
traseiro
Atenção
Certifique-se de que todas as
peças rebatíveis, como por
exemplo as cavidades para as
rodas sobresselentes e os
suportes de montagem estão
arrumados correctamente. Caso
