OPEL ADAM 2018.5 Manuale di uso e manutenzione (in Italian)

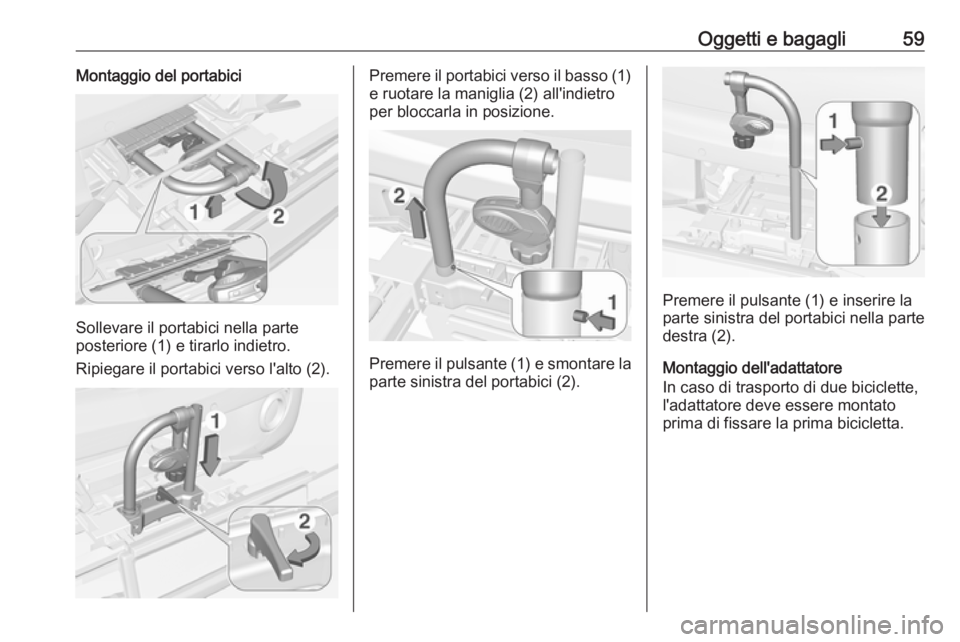

Oggetti e bagagli59Montaggio del portabici
Sollevare il portabici nella parte
posteriore (1) e tirarlo indietro.
Ripiegare il portabici verso l'alto (2).
Premere il portabici verso il basso (1) e ruotare la maniglia (2) all'indietro
per bloccarla in posizione.
Premere il pulsante (1) e smontare la parte sinistra del portabici (2).
Premere il pulsante (1) e inserire la
parte sinistra del portabici nella parte
destra (2).
Montaggio dell'adattatore
In caso di trasporto di due biciclette,
l'adattatore deve essere montato
prima di fissare la prima bicicletta.

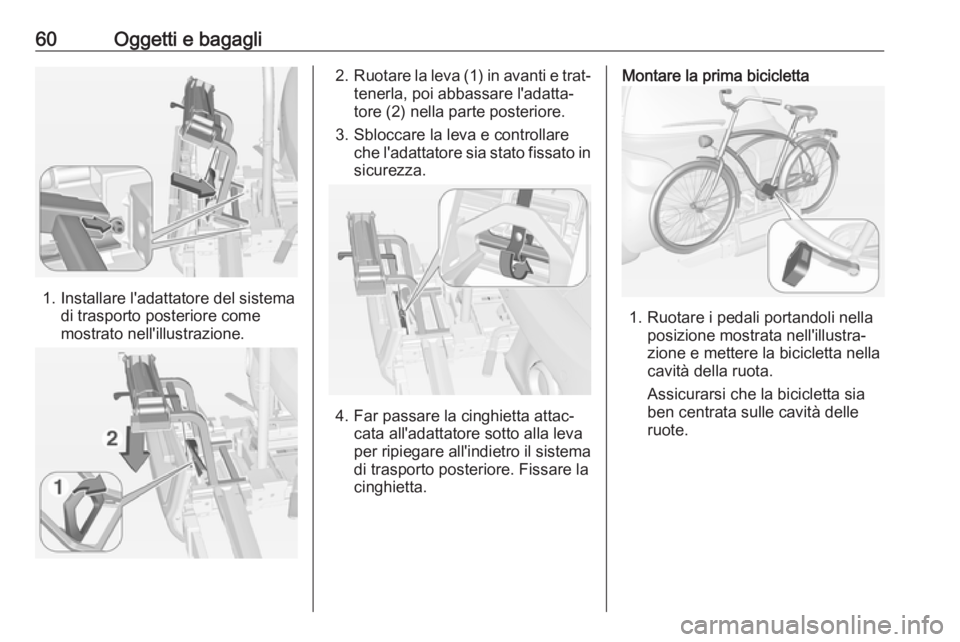

60Oggetti e bagagli
1. Installare l'adattatore del sistemadi trasporto posteriore comemostrato nell'illustrazione.
2. Ruotare la leva (1) in avanti e trat‐
tenerla, poi abbassare l'adatta‐
tore (2) nella parte posteriore.
3. Sbloccare la leva e controllare che l'adattatore sia stato fissato in
sicurezza.
4. Far passare la cinghietta attac‐ cata all'adattatore sotto alla leva
per ripiegare all'indietro il sistema
di trasporto posteriore. Fissare la
cinghietta.
Montare la prima bicicletta
1. Ruotare i pedali portandoli nella posizione mostrata nell'illustra‐
zione e mettere la bicicletta nella
cavità della ruota.
Assicurarsi che la bicicletta sia
ben centrata sulle cavità delle
ruote.

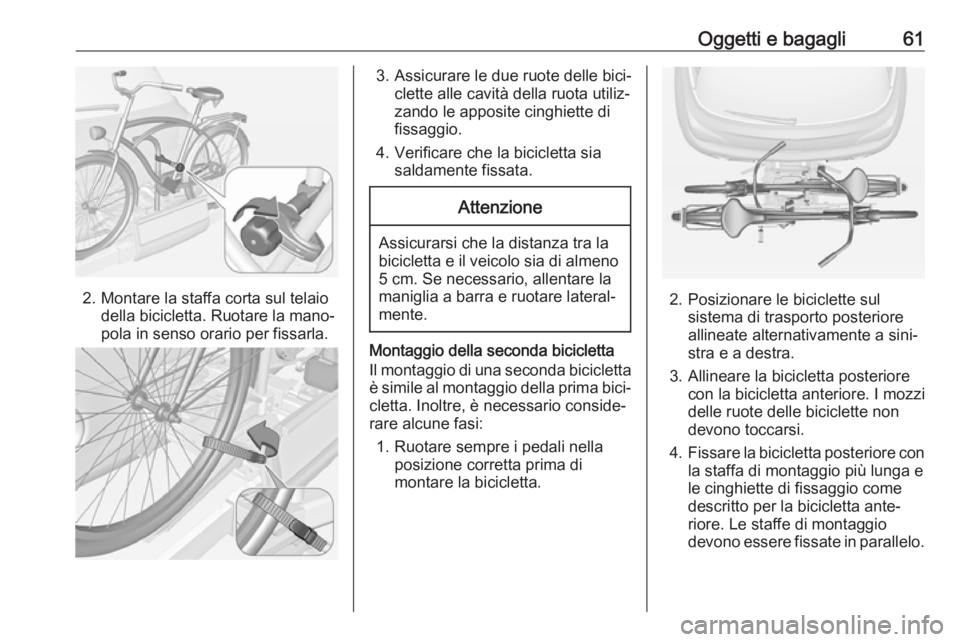

Oggetti e bagagli61
2. Montare la staffa corta sul telaiodella bicicletta. Ruotare la mano‐
pola in senso orario per fissarla.
3. Assicurare le due ruote delle bici‐ clette alle cavità della ruota utiliz‐
zando le apposite cinghiette di
fissaggio.
4. Verificare che la bicicletta sia saldamente fissata.Attenzione
Assicurarsi che la distanza tra la
bicicletta e il veicolo sia di almeno
5 cm. Se necessario, allentare la
maniglia a barra e ruotare lateral‐
mente.
Montaggio della seconda bicicletta
Il montaggio di una seconda bicicletta è simile al montaggio della prima bici‐cletta. Inoltre, è necessario conside‐
rare alcune fasi:
1. Ruotare sempre i pedali nella posizione corretta prima di
montare la bicicletta.
2. Posizionare le biciclette sul sistema di trasporto posteriore
allineate alternativamente a sini‐
stra e a destra.
3. Allineare la bicicletta posteriore con la bicicletta anteriore. I mozzi
delle ruote delle biciclette non
devono toccarsi.
4. Fissare la bicicletta posteriore con
la staffa di montaggio più lunga e
le cinghiette di fissaggio come
descritto per la bicicletta ante‐
riore. Le staffe di montaggio
devono essere fissate in parallelo.

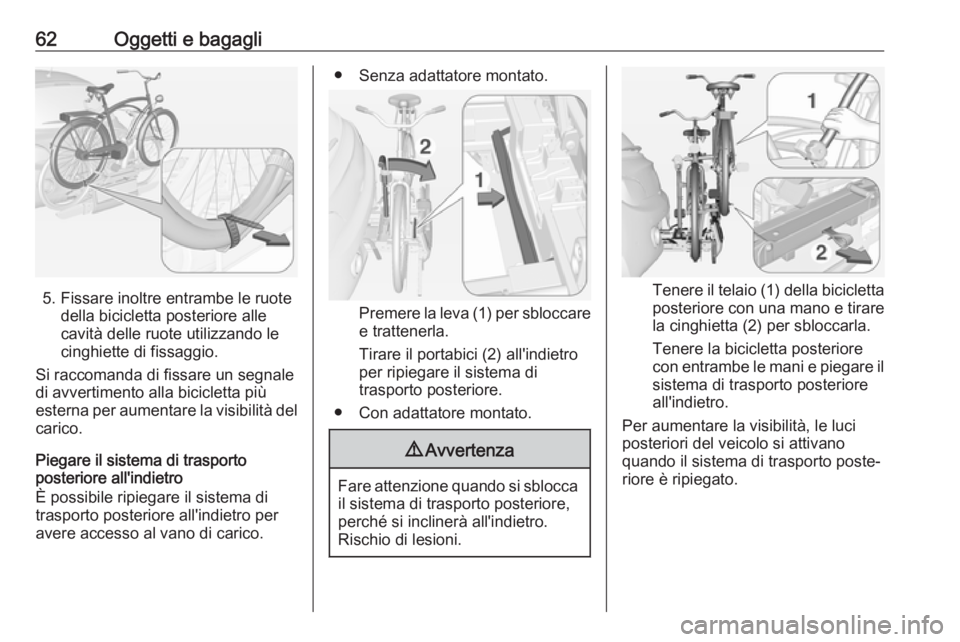

62Oggetti e bagagli
5. Fissare inoltre entrambe le ruotedella bicicletta posteriore alle
cavità delle ruote utilizzando le
cinghiette di fissaggio.
Si raccomanda di fissare un segnale
di avvertimento alla bicicletta più
esterna per aumentare la visibilità del carico.
Piegare il sistema di trasporto
posteriore all'indietro
È possibile ripiegare il sistema di
trasporto posteriore all'indietro per
avere accesso al vano di carico.
● Senza adattatore montato.
Premere la leva (1) per sbloccare
e trattenerla.
Tirare il portabici (2) all'indietro per ripiegare il sistema di
trasporto posteriore.
● Con adattatore montato.
9 Avvertenza
Fare attenzione quando si sblocca
il sistema di trasporto posteriore,
perché si inclinerà all'indietro.
Rischio di lesioni.
Tenere il telaio (1) della bicicletta
posteriore con una mano e tirare
la cinghietta (2) per sbloccarla.
Tenere la bicicletta posteriore
con entrambe le mani e piegare il sistema di trasporto posteriore
all'indietro.
Per aumentare la visibilità, le luci
posteriori del veicolo si attivano
quando il sistema di trasporto poste‐
riore è ripiegato.

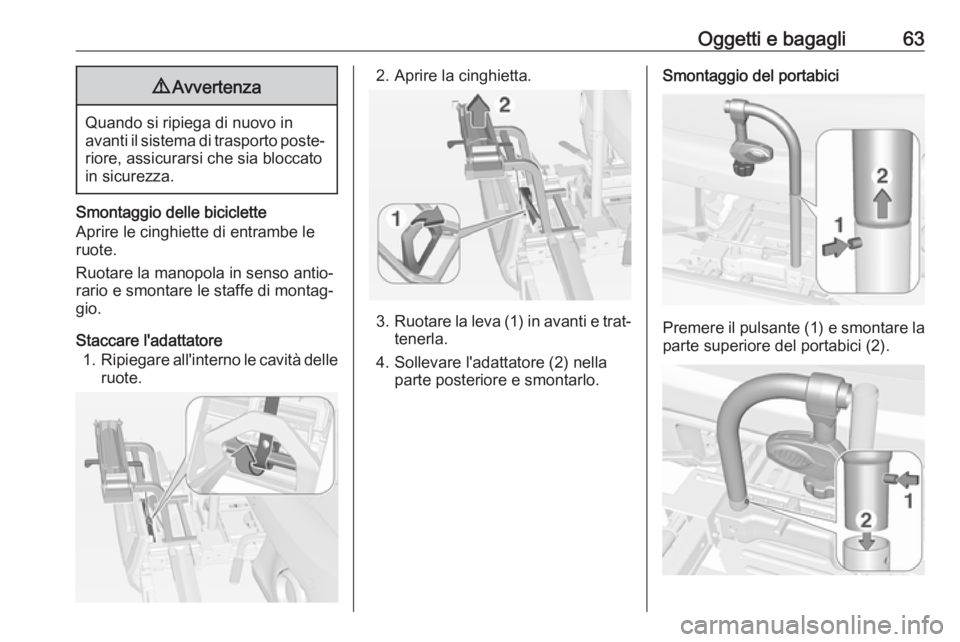

Oggetti e bagagli639Avvertenza
Quando si ripiega di nuovo in
avanti il sistema di trasporto poste‐
riore, assicurarsi che sia bloccato
in sicurezza.
Smontaggio delle biciclette
Aprire le cinghiette di entrambe le
ruote.
Ruotare la manopola in senso antio‐
rario e smontare le staffe di montag‐
gio.
Staccare l'adattatore 1. Ripiegare all'interno le cavità delle
ruote.
2. Aprire la cinghietta.
3. Ruotare la leva (1) in avanti e trat‐
tenerla.
4. Sollevare l'adattatore (2) nella parte posteriore e smontarlo.
Smontaggio del portabici
Premere il pulsante (1) e smontare laparte superiore del portabici (2).

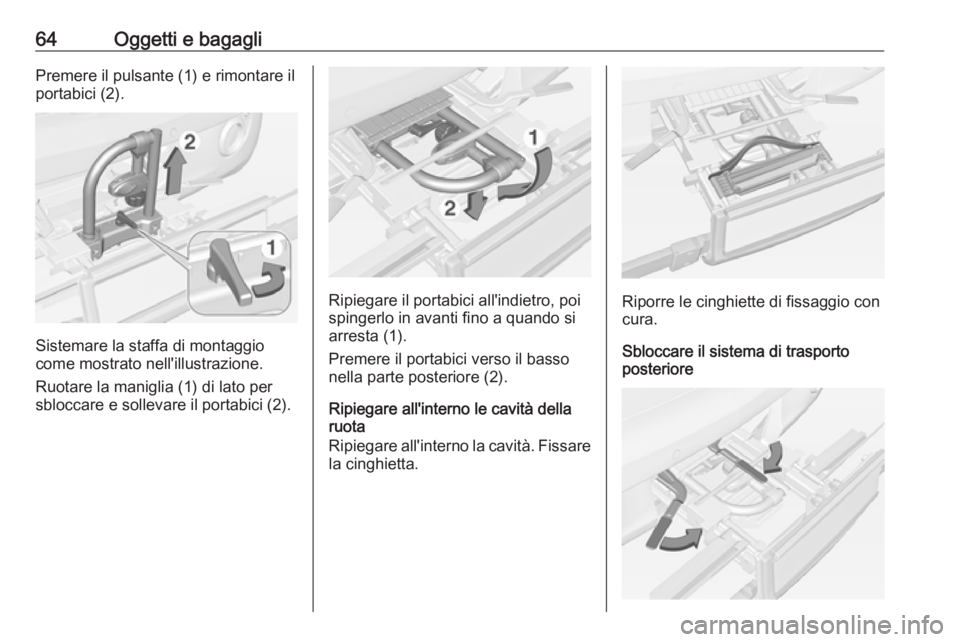

64Oggetti e bagagliPremere il pulsante (1) e rimontare il
portabici (2).
Sistemare la staffa di montaggio
come mostrato nell'illustrazione.
Ruotare la maniglia (1) di lato per
sbloccare e sollevare il portabici (2).
Ripiegare il portabici all'indietro, poi spingerlo in avanti fino a quando si
arresta (1).
Premere il portabici verso il basso
nella parte posteriore (2).
Ripiegare all'interno le cavità della
ruota
Ripiegare all'interno la cavità. Fissare
la cinghietta.Riporre le cinghiette di fissaggio con
cura.
Sbloccare il sistema di trasporto
posteriore

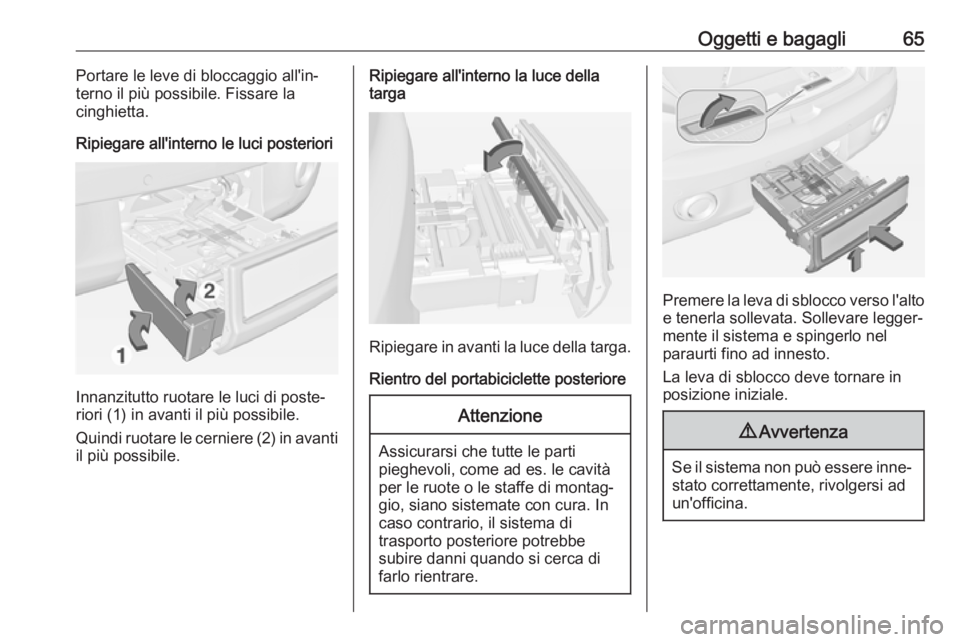

Oggetti e bagagli65Portare le leve di bloccaggio all'in‐
terno il più possibile. Fissare la
cinghietta.
Ripiegare all'interno le luci posteriori
Innanzitutto ruotare le luci di poste‐
riori (1) in avanti il più possibile.
Quindi ruotare le cerniere (2) in avanti
il più possibile.
Ripiegare all'interno la luce della
targa
Ripiegare in avanti la luce della targa.
Rientro del portabiciclette posteriore
Attenzione
Assicurarsi che tutte le parti
pieghevoli, come ad es. le cavità per le ruote o le staffe di montag‐
gio, siano sistemate con cura. In
caso contrario, il sistema di
trasporto posteriore potrebbe
subire danni quando si cerca di
farlo rientrare.
Premere la leva di sblocco verso l'alto e tenerla sollevata. Sollevare legger‐
mente il sistema e spingerlo nel
paraurti fino ad innesto.
La leva di sblocco deve tornare in
posizione iniziale.
9 Avvertenza
Se il sistema non può essere inne‐
stato correttamente, rivolgersi ad
un'officina.

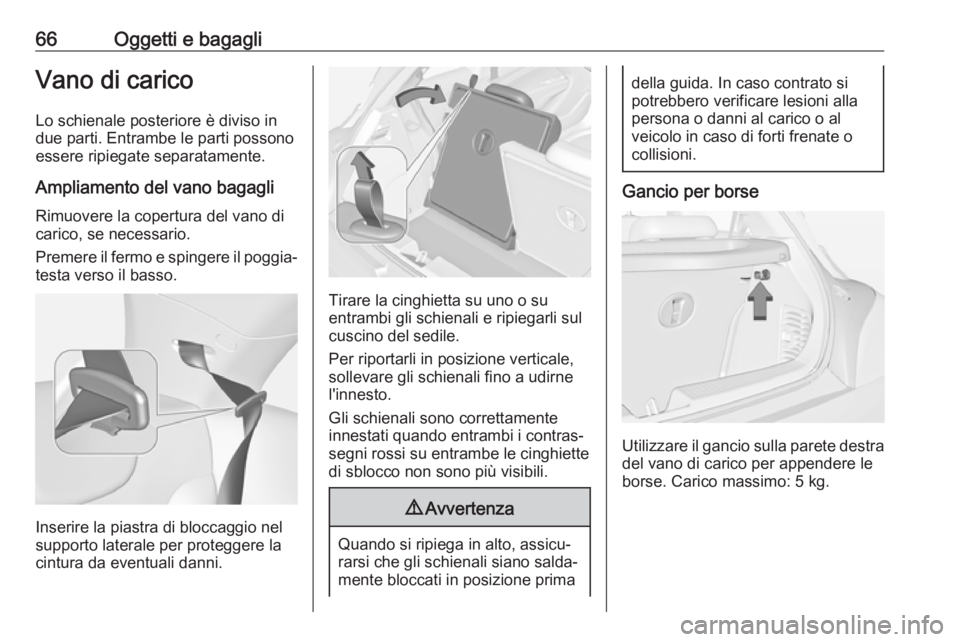

66Oggetti e bagagliVano di carico
Lo schienale posteriore è diviso in
due parti. Entrambe le parti possono
essere ripiegate separatamente.
Ampliamento del vano bagagli Rimuovere la copertura del vano di
carico, se necessario.
Premere il fermo e spingere il poggia‐
testa verso il basso.
Inserire la piastra di bloccaggio nel
supporto laterale per proteggere la
cintura da eventuali danni.
Tirare la cinghietta su uno o su
entrambi gli schienali e ripiegarli sul
cuscino del sedile.
Per riportarli in posizione verticale,
sollevare gli schienali fino a udirne
l'innesto.
Gli schienali sono correttamente
innestati quando entrambi i contras‐
segni rossi su entrambe le cinghiette
di sblocco non sono più visibili.
9 Avvertenza
Quando si ripiega in alto, assicu‐
rarsi che gli schienali siano salda‐
mente bloccati in posizione prima
della guida. In caso contrato si
potrebbero verificare lesioni alla persona o danni al carico o al
veicolo in caso di forti frenate o
collisioni.
Gancio per borse
Utilizzare il gancio sulla parete destra del vano di carico per appendere le
borse. Carico massimo: 5 kg.

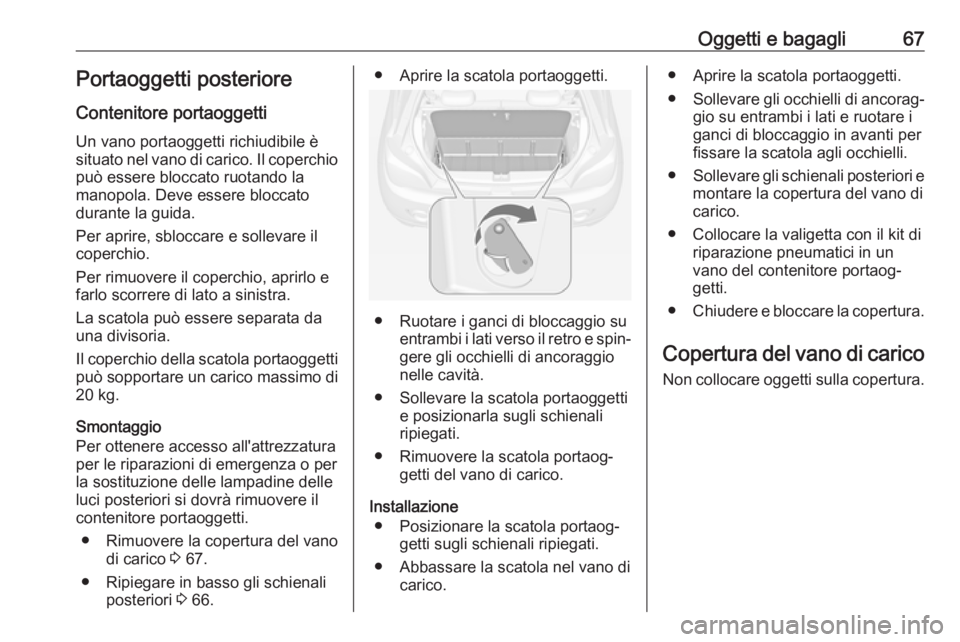

Oggetti e bagagli67Portaoggetti posterioreContenitore portaoggetti
Un vano portaoggetti richiudibile è
situato nel vano di carico. Il coperchio può essere bloccato ruotando lamanopola. Deve essere bloccato
durante la guida.
Per aprire, sbloccare e sollevare il
coperchio.
Per rimuovere il coperchio, aprirlo e
farlo scorrere di lato a sinistra.
La scatola può essere separata da
una divisoria.
Il coperchio della scatola portaoggetti
può sopportare un carico massimo di
20 kg.
Smontaggio
Per ottenere accesso all'attrezzatura
per le riparazioni di emergenza o per
la sostituzione delle lampadine delle
luci posteriori si dovrà rimuovere il
contenitore portaoggetti.
● Rimuovere la copertura del vano di carico 3 67.
● Ripiegare in basso gli schienali posteriori 3 66.● Aprire la scatola portaoggetti.
● Ruotare i ganci di bloccaggio su
entrambi i lati verso il retro e spin‐
gere gli occhielli di ancoraggio
nelle cavità.
● Sollevare la scatola portaoggetti e posizionarla sugli schienali
ripiegati.
● Rimuovere la scatola portaog‐ getti del vano di carico.
Installazione ● Posizionare la scatola portaog‐ getti sugli schienali ripiegati.
● Abbassare la scatola nel vano di carico.
● Aprire la scatola portaoggetti.
● Sollevare gli occhielli di ancorag‐
gio su entrambi i lati e ruotare i
ganci di bloccaggio in avanti per
fissare la scatola agli occhielli.
● Sollevare gli schienali posteriori e
montare la copertura del vano di
carico.
● Collocare la valigetta con il kit di riparazione pneumatici in un
vano del contenitore portaog‐
getti.
● Chiudere e bloccare la copertura.
Copertura del vano di carico Non collocare oggetti sulla copertura.

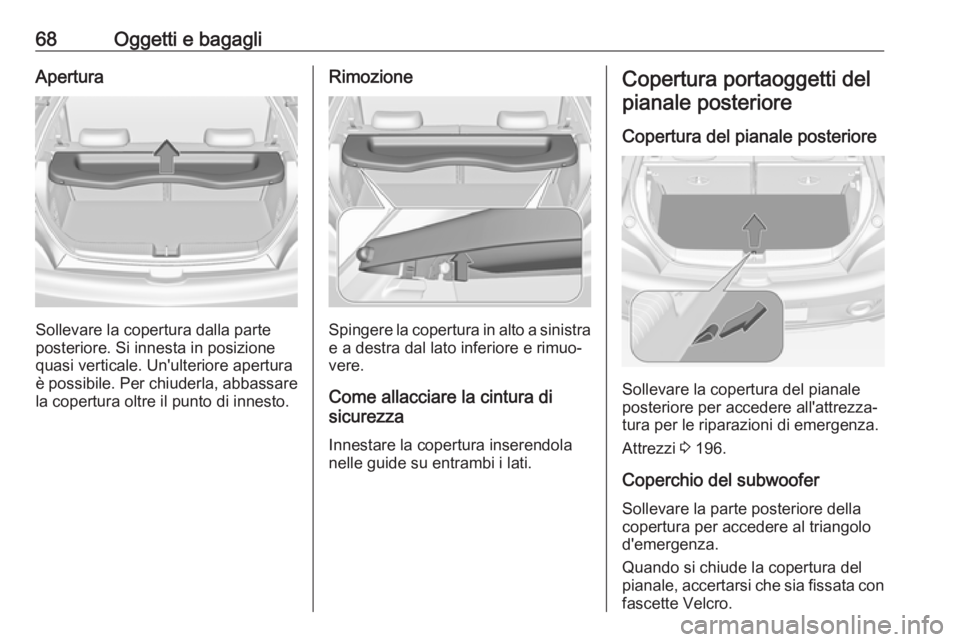

68Oggetti e bagagliApertura
Sollevare la copertura dalla parte
posteriore. Si innesta in posizione quasi verticale. Un'ulteriore apertura
è possibile. Per chiuderla, abbassare la copertura oltre il punto di innesto.
Rimozione
Spingere la copertura in alto a sinistra
e a destra dal lato inferiore e rimuo‐
vere.
Come allacciare la cintura di
sicurezza
Innestare la copertura inserendola
nelle guide su entrambi i lati.
Copertura portaoggetti del
pianale posteriore
Copertura del pianale posteriore
Sollevare la copertura del pianale
posteriore per accedere all'attrezza‐
tura per le riparazioni di emergenza.
Attrezzi 3 196.
Coperchio del subwoofer Sollevare la parte posteriore della
copertura per accedere al triangolo
d'emergenza.
Quando si chiude la copertura del
pianale, accertarsi che sia fissata con
fascette Velcro.
