OPEL ADAM 2018.5 Manuale di uso e manutenzione (in Italian)

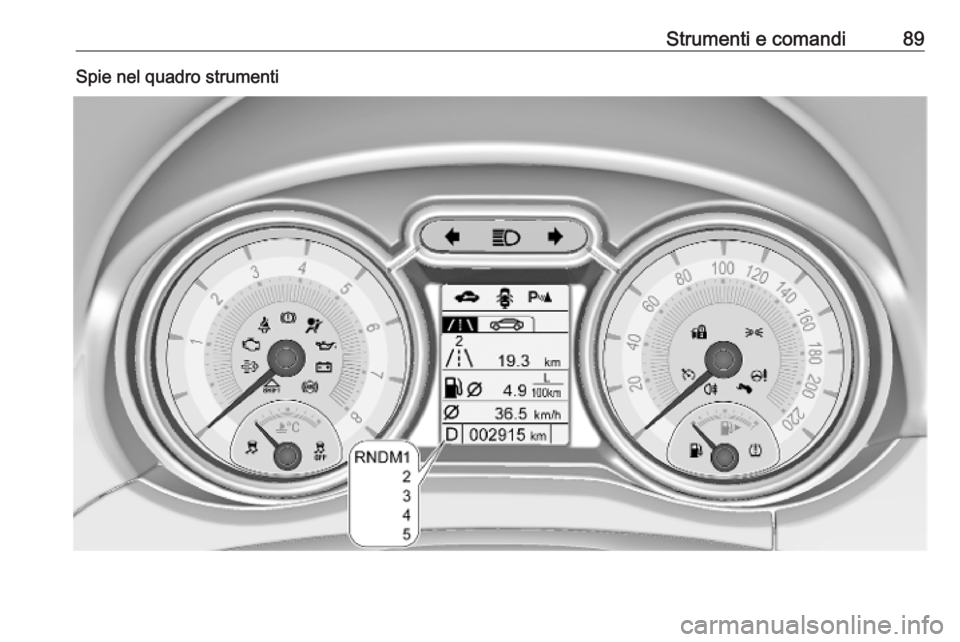

Strumenti e comandi89Spie nel quadro strumenti

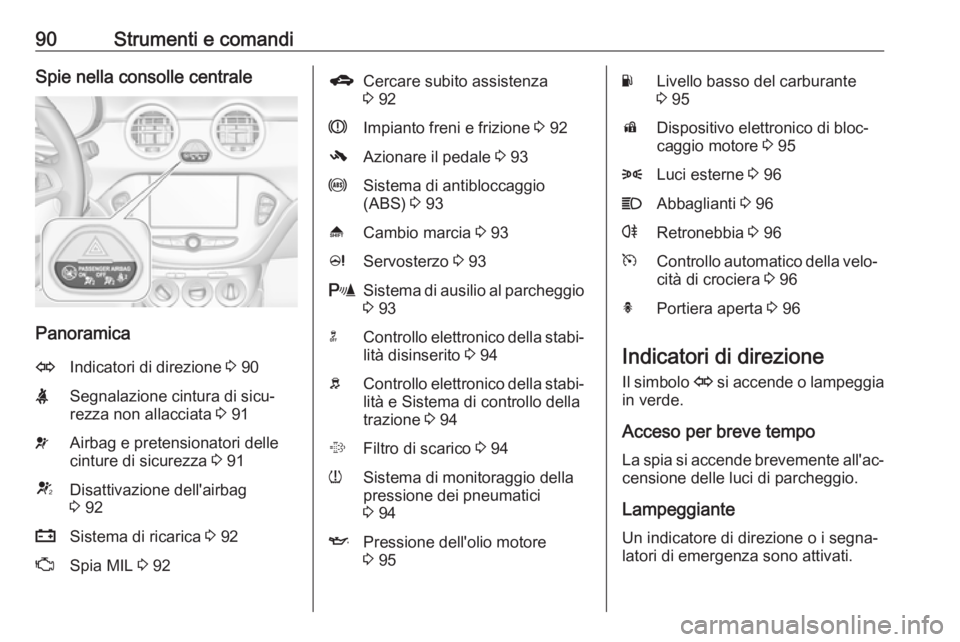

90Strumenti e comandiSpie nella consolle centrale
Panoramica
OIndicatori di direzione 3 90XSegnalazione cintura di sicu‐
rezza non allacciata 3 91vAirbag e pretensionatori delle
cinture di sicurezza 3 91VDisattivazione dell'airbag
3 92pSistema di ricarica 3 92ZSpia MIL 3 92gCercare subito assistenza
3 92RImpianto freni e frizione 3 92-Azionare il pedale 3 93uSistema di antibloccaggio
(ABS) 3 93[Cambio marcia 3 93cServosterzo 3 93rSistema di ausilio al parcheggio
3 93nControllo elettronico della stabi‐
lità disinserito 3 94bControllo elettronico della stabi‐
lità e Sistema di controllo della
trazione 3 94%Filtro di scarico 3 94wSistema di monitoraggio della
pressione dei pneumatici
3 94IPressione dell'olio motore
3 95YLivello basso del carburante
3 95dDispositivo elettronico di bloc‐
caggio motore 3 958Luci esterne 3 96CAbbaglianti 3 96rRetronebbia 3 96mControllo automatico della velo‐
cità di crociera 3 96hPortiera aperta 3 96
Indicatori di direzione
Il simbolo O si accende o lampeggia
in verde.
Acceso per breve tempo
La spia si accende brevemente all'ac‐ censione delle luci di parcheggio.
Lampeggiante
Un indicatore di direzione o i segna‐
latori di emergenza sono attivati.

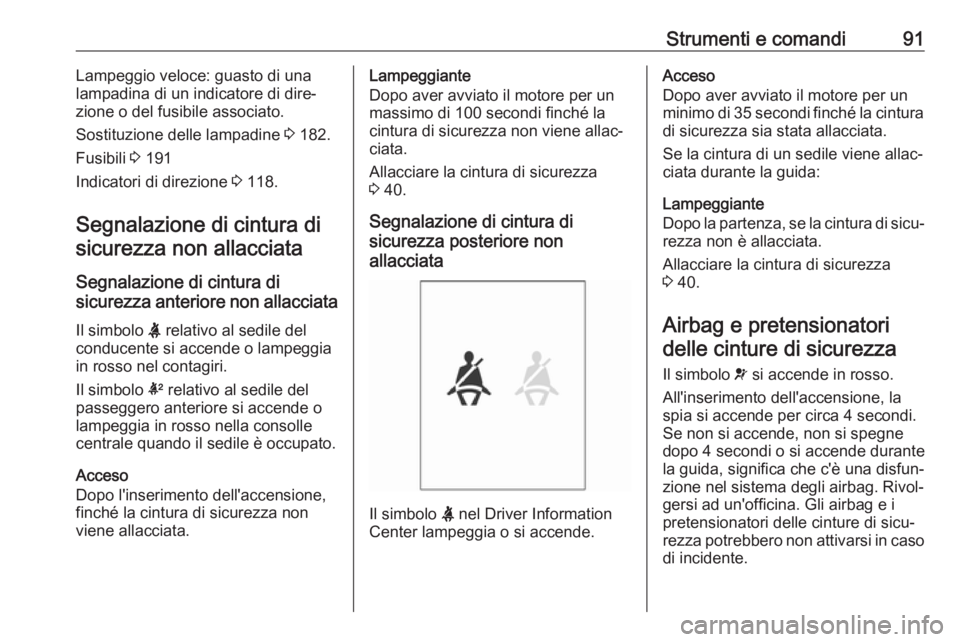

Strumenti e comandi91Lampeggio veloce: guasto di una
lampadina di un indicatore di dire‐
zione o del fusibile associato.
Sostituzione delle lampadine 3 182.
Fusibili 3 191
Indicatori di direzione 3 118.
Segnalazione di cintura di sicurezza non allacciata
Segnalazione di cintura di
sicurezza anteriore non allacciata
Il simbolo X relativo al sedile del
conducente si accende o lampeggia
in rosso nel contagiri.
Il simbolo k relativo al sedile del
passeggero anteriore si accende o
lampeggia in rosso nella consolle
centrale quando il sedile è occupato.
Acceso
Dopo l'inserimento dell'accensione,
finché la cintura di sicurezza non
viene allacciata.Lampeggiante
Dopo aver avviato il motore per un
massimo di 100 secondi finché la
cintura di sicurezza non viene allac‐
ciata.
Allacciare la cintura di sicurezza
3 40.
Segnalazione di cintura di
sicurezza posteriore non
allacciata
Il simbolo X nel Driver Information
Center lampeggia o si accende.
Acceso
Dopo aver avviato il motore per un
minimo di 35 secondi finché la cintura
di sicurezza sia stata allacciata.
Se la cintura di un sedile viene allac‐ ciata durante la guida:
Lampeggiante
Dopo la partenza, se la cintura di sicu‐ rezza non è allacciata.
Allacciare la cintura di sicurezza
3 40.
Airbag e pretensionatori delle cinture di sicurezza
Il simbolo v si accende in rosso.
All'inserimento dell'accensione, la
spia si accende per circa 4 secondi.
Se non si accende, non si spegne
dopo 4 secondi o si accende durante la guida, significa che c'è una disfun‐
zione nel sistema degli airbag. Rivol‐
gersi ad un'officina. Gli airbag e i
pretensionatori delle cinture di sicu‐
rezza potrebbero non attivarsi in caso di incidente.

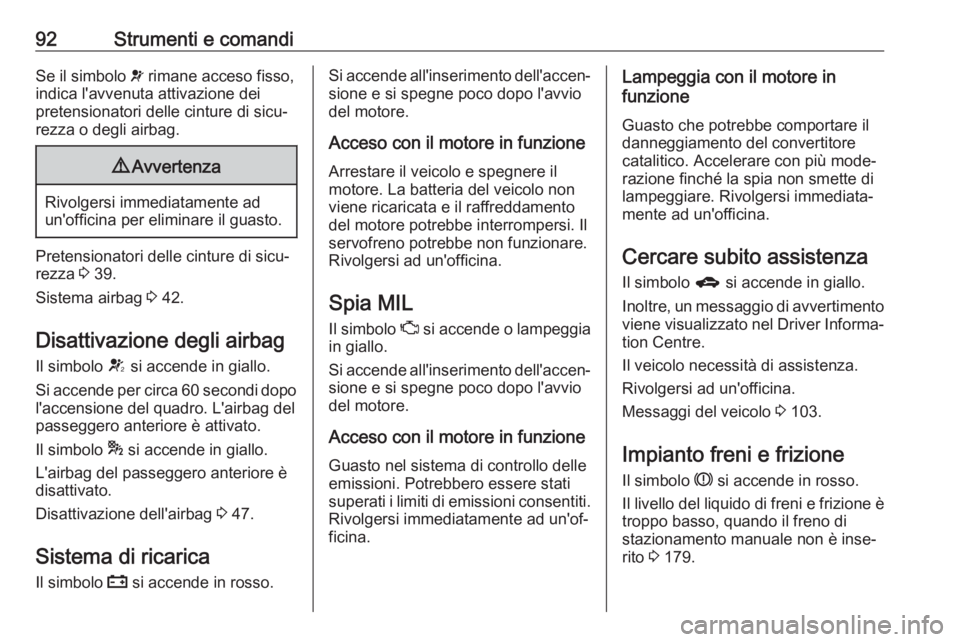

92Strumenti e comandiSe il simbolo v rimane acceso fisso,
indica l'avvenuta attivazione dei
pretensionatori delle cinture di sicu‐
rezza o degli airbag.9 Avvertenza
Rivolgersi immediatamente ad
un'officina per eliminare il guasto.
Pretensionatori delle cinture di sicu‐
rezza 3 39.
Sistema airbag 3 42.
Disattivazione degli airbag Il simbolo V si accende in giallo.
Si accende per circa 60 secondi dopo
l'accensione del quadro. L'airbag del
passeggero anteriore è attivato.
Il simbolo * si accende in giallo.
L'airbag del passeggero anteriore è
disattivato.
Disattivazione dell'airbag 3 47.
Sistema di ricarica
Il simbolo p si accende in rosso.
Si accende all'inserimento dell'accen‐
sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Arrestare il veicolo e spegnere il
motore. La batteria del veicolo non
viene ricaricata e il raffreddamento
del motore potrebbe interrompersi. Il
servofreno potrebbe non funzionare.
Rivolgersi ad un'officina.
Spia MIL Il simbolo Z si accende o lampeggia
in giallo.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.
Acceso con il motore in funzione Guasto nel sistema di controllo delle
emissioni. Potrebbero essere stati
superati i limiti di emissioni consentiti.
Rivolgersi immediatamente ad un'of‐ ficina.Lampeggia con il motore in
funzione
Guasto che potrebbe comportare il
danneggiamento del convertitore
catalitico. Accelerare con più mode‐
razione finché la spia non smette di
lampeggiare. Rivolgersi immediata‐
mente ad un'officina.
Cercare subito assistenza Il simbolo g si accende in giallo.
Inoltre, un messaggio di avvertimento
viene visualizzato nel Driver Informa‐
tion Centre.
Il veicolo necessità di assistenza.
Rivolgersi ad un'officina.
Messaggi del veicolo 3 103.
Impianto freni e frizione
Il simbolo R si accende in rosso.
Il livello del liquido di freni e frizione è troppo basso, quando il freno di
stazionamento manuale non è inse‐
rito 3 179.

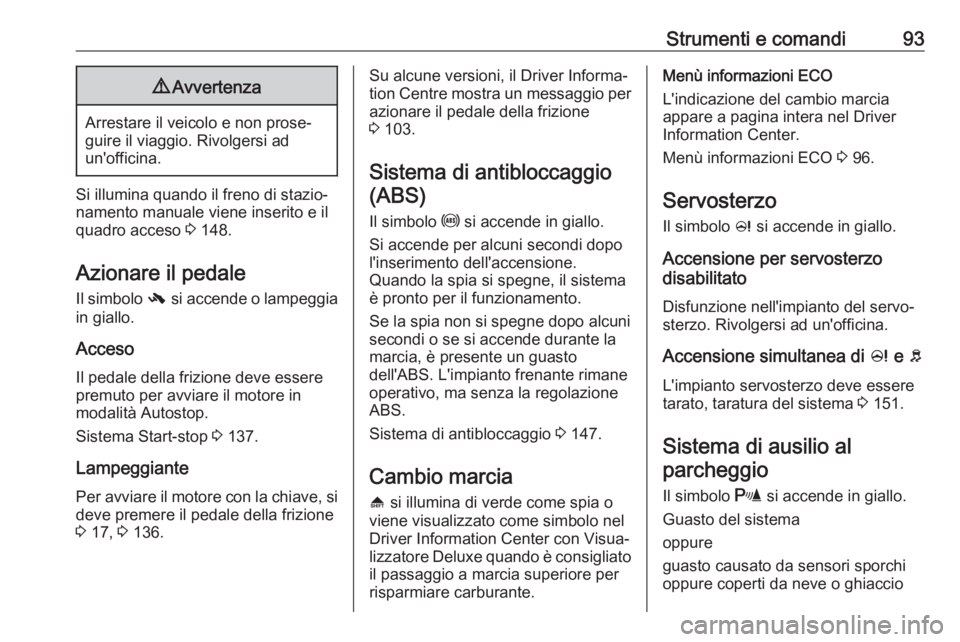

Strumenti e comandi939Avvertenza
Arrestare il veicolo e non prose‐
guire il viaggio. Rivolgersi ad
un'officina.
Si illumina quando il freno di stazio‐
namento manuale viene inserito e il quadro acceso 3 148.
Azionare il pedale
Il simbolo - si accende o lampeggia
in giallo.
Acceso
Il pedale della frizione deve essere
premuto per avviare il motore in
modalità Autostop.
Sistema Start-stop 3 137.
Lampeggiante Per avviare il motore con la chiave, si deve premere il pedale della frizione
3 17, 3 136.
Su alcune versioni, il Driver Informa‐
tion Centre mostra un messaggio per
azionare il pedale della frizione
3 103.
Sistema di antibloccaggio (ABS)
Il simbolo u si accende in giallo.
Si accende per alcuni secondi dopo l'inserimento dell'accensione.
Quando la spia si spegne, il sistema
è pronto per il funzionamento.
Se la spia non si spegne dopo alcuni
secondi o se si accende durante la
marcia, è presente un guasto
dell'ABS. L'impianto frenante rimane
operativo, ma senza la regolazione
ABS.
Sistema di antibloccaggio 3 147.
Cambio marcia [ si illumina di verde come spia o
viene visualizzato come simbolo nel Driver Information Center con Visua‐
lizzatore Deluxe quando è consigliato
il passaggio a marcia superiore per
risparmiare carburante.Menù informazioni ECO
L'indicazione del cambio marcia
appare a pagina intera nel Driver
Information Center.
Menù informazioni ECO 3 96.
Servosterzo Il simbolo c si accende in giallo.
Accensione per servosterzo
disabilitato
Disfunzione nell'impianto del servo‐ sterzo. Rivolgersi ad un'officina.
Accensione simultanea di c e b
L'impianto servosterzo deve essere
tarato, taratura del sistema 3 151.
Sistema di ausilio al
parcheggio
Il simbolo r si accende in giallo.
Guasto del sistema
oppure
guasto causato da sensori sporchi
oppure coperti da neve o ghiaccio

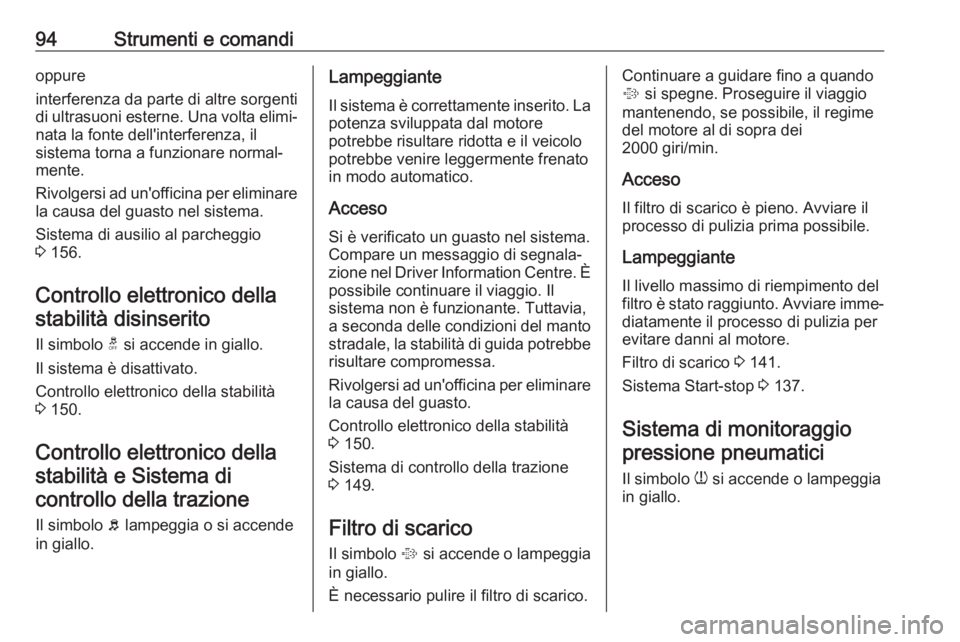

94Strumenti e comandioppure
interferenza da parte di altre sorgenti
di ultrasuoni esterne. Una volta elimi‐
nata la fonte dell'interferenza, il
sistema torna a funzionare normal‐
mente.
Rivolgersi ad un'officina per eliminare la causa del guasto nel sistema.
Sistema di ausilio al parcheggio
3 156.
Controllo elettronico della stabilità disinserito
Il simbolo t si accende in giallo.
Il sistema è disattivato.
Controllo elettronico della stabilità
3 150.
Controllo elettronico della stabilità e Sistema dicontrollo della trazione
Il simbolo b lampeggia o si accende
in giallo.Lampeggiante
Il sistema è correttamente inserito. Lapotenza sviluppata dal motore
potrebbe risultare ridotta e il veicolo
potrebbe venire leggermente frenato
in modo automatico.
Acceso Si è verificato un guasto nel sistema.Compare un messaggio di segnala‐
zione nel Driver Information Centre. È
possibile continuare il viaggio. Il
sistema non è funzionante. Tuttavia,
a seconda delle condizioni del manto stradale, la stabilità di guida potrebbe
risultare compromessa.
Rivolgersi ad un'officina per eliminare la causa del guasto.
Controllo elettronico della stabilità 3 150.
Sistema di controllo della trazione
3 149.
Filtro di scarico
Il simbolo % si accende o lampeggia
in giallo.
È necessario pulire il filtro di scarico.Continuare a guidare fino a quando
% si spegne. Proseguire il viaggio
mantenendo, se possibile, il regime
del motore al di sopra dei
2000 giri/min.
Acceso Il filtro di scarico è pieno. Avviare ilprocesso di pulizia prima possibile.
LampeggianteIl livello massimo di riempimento del
filtro è stato raggiunto. Avviare imme‐
diatamente il processo di pulizia per
evitare danni al motore.
Filtro di scarico 3 141.
Sistema Start-stop 3 137.
Sistema di monitoraggio pressione pneumatici
Il simbolo w si accende o lampeggia
in giallo.

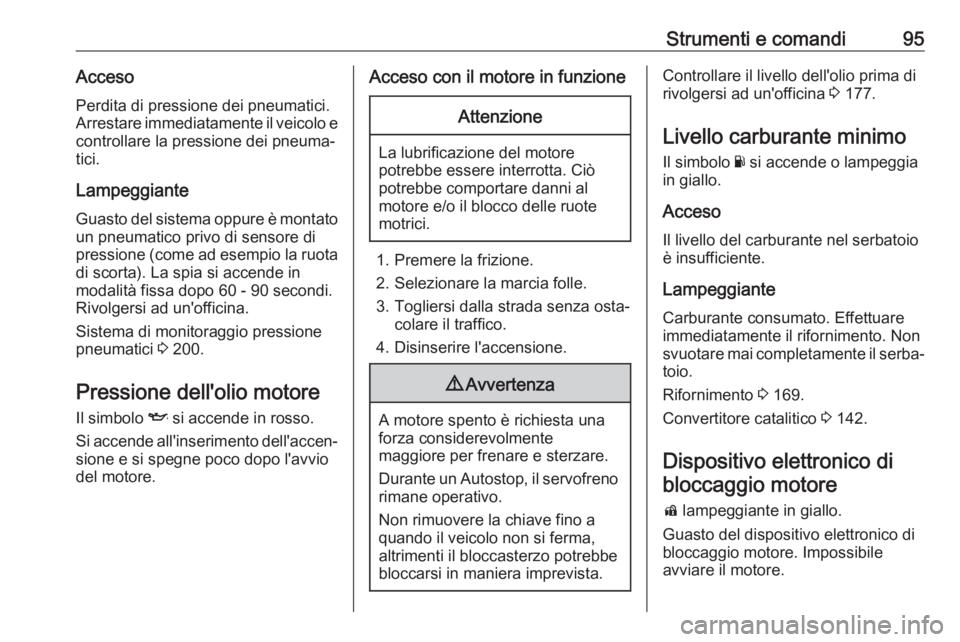

Strumenti e comandi95AccesoPerdita di pressione dei pneumatici.
Arrestare immediatamente il veicolo e
controllare la pressione dei pneuma‐
tici.
Lampeggiante Guasto del sistema oppure è montato
un pneumatico privo di sensore di
pressione (come ad esempio la ruota di scorta). La spia si accende in
modalità fissa dopo 60 - 90 secondi.
Rivolgersi ad un'officina.
Sistema di monitoraggio pressione
pneumatici 3 200.
Pressione dell'olio motore Il simbolo I si accende in rosso.
Si accende all'inserimento dell'accen‐ sione e si spegne poco dopo l'avvio
del motore.Acceso con il motore in funzioneAttenzione
La lubrificazione del motore
potrebbe essere interrotta. Ciò
potrebbe comportare danni al
motore e/o il blocco delle ruote
motrici.
1. Premere la frizione.
2. Selezionare la marcia folle.
3. Togliersi dalla strada senza osta‐ colare il traffico.
4. Disinserire l'accensione.
9 Avvertenza
A motore spento è richiesta una
forza considerevolmente
maggiore per frenare e sterzare.
Durante un Autostop, il servofreno rimane operativo.
Non rimuovere la chiave fino a
quando il veicolo non si ferma,
altrimenti il bloccasterzo potrebbe
bloccarsi in maniera imprevista.
Controllare il livello dell'olio prima di
rivolgersi ad un'officina 3 177.
Livello carburante minimo Il simbolo Y si accende o lampeggia
in giallo.
Acceso
Il livello del carburante nel serbatoio
è insufficiente.
Lampeggiante
Carburante consumato. Effettuare
immediatamente il rifornimento. Non
svuotare mai completamente il serba‐ toio.
Rifornimento 3 169.
Convertitore catalitico 3 142.
Dispositivo elettronico di
bloccaggio motore
d lampeggiante in giallo.
Guasto del dispositivo elettronico di
bloccaggio motore. Impossibile
avviare il motore.

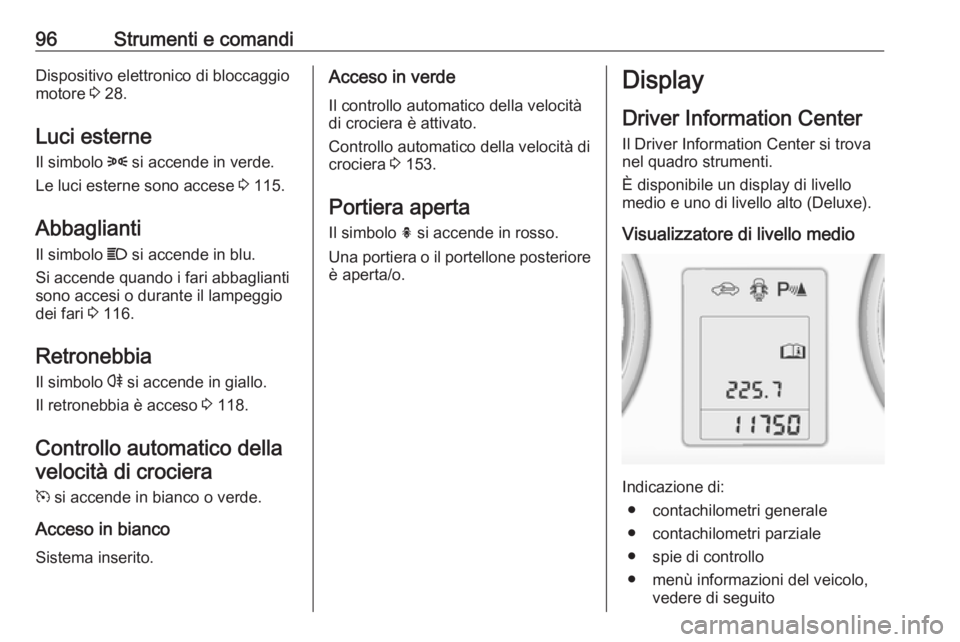

96Strumenti e comandiDispositivo elettronico di bloccaggio
motore 3 28.
Luci esterne
Il simbolo 8 si accende in verde.
Le luci esterne sono accese 3 115.
Abbaglianti
Il simbolo C si accende in blu.
Si accende quando i fari abbaglianti
sono accesi o durante il lampeggio
dei fari 3 116.
Retronebbia Il simbolo r si accende in giallo.
Il retronebbia è acceso 3 118.
Controllo automatico della
velocità di crociera
m si accende in bianco o verde.
Acceso in bianco
Sistema inserito.Acceso in verde
Il controllo automatico della velocità
di crociera è attivato.
Controllo automatico della velocità di
crociera 3 153.
Portiera aperta
Il simbolo h si accende in rosso.
Una portiera o il portellone posteriore è aperta/o.Display
Driver Information Center
Il Driver Information Center si trova
nel quadro strumenti.
È disponibile un display di livello
medio e uno di livello alto (Deluxe).
Visualizzatore di livello medio
Indicazione di: ● contachilometri generale
● contachilometri parziale
● spie di controllo
● menù informazioni del veicolo, vedere di seguito

Strumenti e comandi97● menù informazioni su viaggio/carburante, vedere di seguito
● messaggi del veicolo, visualizzati
come codici numerici 3 103
Selezionare le pagine di menu
premendo MENU o ruotando la rotel‐
lina di regolazione sull'astina.
Alcune delle funzioni visualizzate
differiscono quando il veicolo viene
guidato o è fermo. Alcune funzioni
sono disponibili solo quando il veicolo
viene guidato.
Il menù informazioni veicolo e il menù informazioni viaggio/carburante sono
pagine selezionabili, mentre i
messaggi veicolo e le spie di controllo compaiono temporaneamente

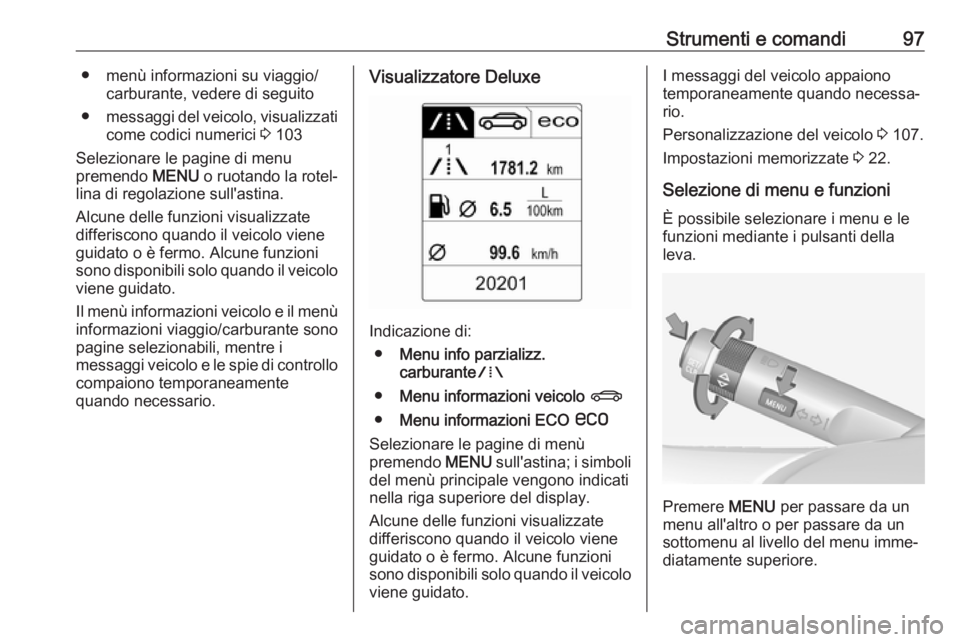

quando necessario.Visualizzatore Deluxe
Indicazione di:
● Menu info parzializz.
carburante W
● Menu informazioni veicolo X
● Menu informazioni ECO s
Selezionare le pagine di menù
premendo MENU sull'astina; i simboli
del menù principale vengono indicati
nella riga superiore del display.
Alcune delle funzioni visualizzate
differiscono quando il veicolo viene
guidato o è fermo. Alcune funzioni
sono disponibili solo quando il veicolo viene guidato.
I messaggi del veicolo appaiono
temporaneamente quando necessa‐
rio.
Personalizzazione del veicolo 3 107.
Impostazioni memorizzate 3 22.
Selezione di menu e funzioni È possibile selezionare i menu e le
funzioni mediante i pulsanti della
leva.
Premere MENU per passare da un
menu all'altro o per passare da un
sottomenu al livello del menu imme‐
diatamente superiore.

98Strumenti e comandiRuotare la manopola di regolazione
per selezionare un'opzione di menu o per impostare un valore numerico.
Premere SET/CLR per selezionare
una funzione o per confermare un messaggio.
Menu info parzializz.
carburante W
Premere MENU per selezionare la
pagina informazioni viaggio/carbu‐
rante.
Ruotare la manopola di regolazione
per selezionare un menu secondario.

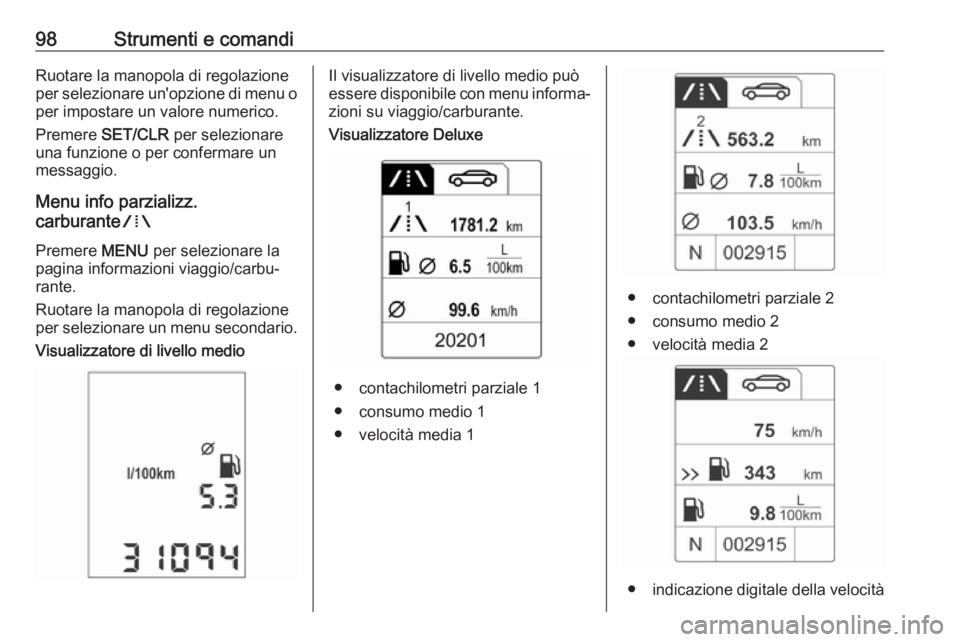

Visualizzatore di livello medioIl visualizzatore di livello medio può
essere disponibile con menu informa‐ zioni su viaggio/carburante.
Visualizzatore Deluxe
● contachilometri parziale 1
● consumo medio 1
● velocità media 1
● contachilometri parziale 2
● consumo medio 2
● velocità media 2
● indicazione digitale della velocità
